Toote tüüp	Sisseehitatud ahi
Bränd	Electrolux
Mudel	EOC6P77WX
Kasulik maht	72 L
Mõõtmed (K x L x S)	594 x 595 x 569 mm
Paigaldusmõõtmed (K x L x S)	590-600 x 560 x 550-548 mm
Kaal	33,3 kg
Energiatõhususe klass	A+
Energiatarve (tavarežiim)	0,93 kWh/tsükkel
Energiatarve (pöördõhk)	0,69 kWh/tsükkel
Toide	Elektriline, 230 V / 50 Hz
Koguvõimsus	Kuni 3680 W (mudelist sõltuvalt)
Küpsetusrežiimid	Pöördõhk, Alt/Ülevalt, Madal niiskus, Pizza, Sole, Külmutatud toidud, Niiske õhu ringlus, Grill, Turbo grill, Aur
Lisafunktsioonid	Abistatud küpsetamine (45 programmi), Küpsetusandur, Edasilükatud start, Taimer, Kiire eelsoojendus
Puhastus	Pürolüüs (3 taset: kerge 1h, tavaline 1h30, täielik 2h30)
Kaasasolevad tarvikud	Metallrest, Küpsetusplaat, Praadimisnõu, Küpsetusandur, Teleskoopsiinid
Ohutus	Nuppude lukustus, Automaatne väljalülitus, Lapsekindlus, Ukse lukustus pürolüüsi ajal
Ühenduvus	WiFi 2,4/5 GHz, Bluetooth, Rakendus My Electrolux Kitchen
Valgustus	Halogeenlamp, G-klass
Veepaak	Mahutavus 900 ml, tühjendus voolikuga

Korduma kippuvad küsimused - EOC6P77WX - EOC6P77WX ELECTROLUX

Kuidas kasutada pürolüüsil puhastamist?

Enne pürolüüsi eemaldage kõik tarvikud ja puhastage toidujäägid. Avage menüü Puhastus (ikoon mm), valige kestus: C1 (1 h kerge), C2 (1 h 30 tavaline) või C3 (2 h 30 täielik). Vajutage OK käivitamiseks. Uks lukustub automaatselt kõrgel temperatuuril. Pärast lõppu pühkige tuhk pehme lapiga.

Kuidas seada ahju kellaaega?

Keerake režiimi nupp asendisse Väljas. Minge Menüü > Seadistused > Praegune kellaaeg. Kasutage juhtnuppu kellaaja seadistamiseks, seejärel vajutage kinnitamiseks OK.

Mida teha, kui ahi kuvab 'Err C2'?

Kood Err C2 näitab, et küpsetusandur eemaldati küpsetamise ajal. Sisestage anduri pistik täielikult tagasi ahju ees olevasse pistikusse. Kui probleem püsib, kontrollige, kas andur pole kahjustatud.

Kuidas kasutada aurufunktsiooni?

Avage veepaagi kaas ja täitke see maksimaalselt 900 ml veega. Asetage paak tagasi. Valige aururežiim (nt Madal niiskus). Seadistage soovitud temperatuur. Küpsetamine algab, kui vajutate OK. Ettevaatust kuuma auruga ukse avamisel.

Kuidas ühendada ahi WiFi-ga?

Laadige alla rakendus My Electrolux Kitchen oma nutitelefoni. Keerake nuppu, et valida menüü Seadistused, seejärel lubage WiFi (O10). Järgige rakenduse juhiseid seadme sidumiseks. WiFi indikaator vilgub ühenduse ajal.

Kuidas vahetada ahju lampi?

Lülitage ahi välja ja ühendage see vooluvõrgust lahti. Asetage riie kambri põhja. Keerake klaasist hajuti eemaldamiseks. Asendage lamp uuega, mis talub 300°C (sama tüüp). Paigaldage hajuti tagasi. Ühendage ahi vooluvõrku.

Mida tähendab veepaagi indikaator?

Indikaator näitab veetaset: täis (täielik riba), pooltäis, tühi (vilgub). Kui indikaator põleb, kuigi paak on täis, võtke ühendust klienditeenindusega. Andur võib olla rikkis.

Kuidas aktiveerida nuppude lukustus?

Hoidke OK nuppu all 3 sekundit, kuni kostab helisignaal. Lukustuse sümbol vilgub 3 korda. Deaktiveerimiseks hoidke uuesti OK all.

Mis on ahju mahutavus?

Kasulik maht on 72 liitrit. See võimaldab küpsetada suure pere jaoks, sealhulgas kalkunit või suurt praadimisnõu.

Kuidas puhastada veepaaki?

Tühjendage paak pärast iga aurukasutust. Põhjalikuks puhastuseks: valage 850 ml vett ja 5 tl sidrunhapet, oodake 60 min. Seejärel käivitage Madal niiskus režiim 230°C juures 25 min, seejärel 130-230°C juures 10 min. Loputage ja kuivatage.

KASUTUSJUHEND EOC6P77WX - EOC6P77WX ELECTROLUX

Täname, et ostsite Electroluxi seadme. Olete valinud toote, mille loomisel on rakendatud pikaaegset professionaalset kogemust ja innovatsiooni. Geniaalne ja stiilne, loodud teile mõeldes. Selle kasutamisel võite olla alati kindel, et tulemused on suurepärased.

Tere tulemast Electroluxi kasutajate hulka.

Külastage meie veebisaiti, kust leiate

nõuandeid, brošüüre, tõrkeotsingut, remondi- ja hooldusteavet:

www.electrolux.com/support

Paremaks teeninduseks registreerige oma toode aadressil

www.registerelectrolux.com

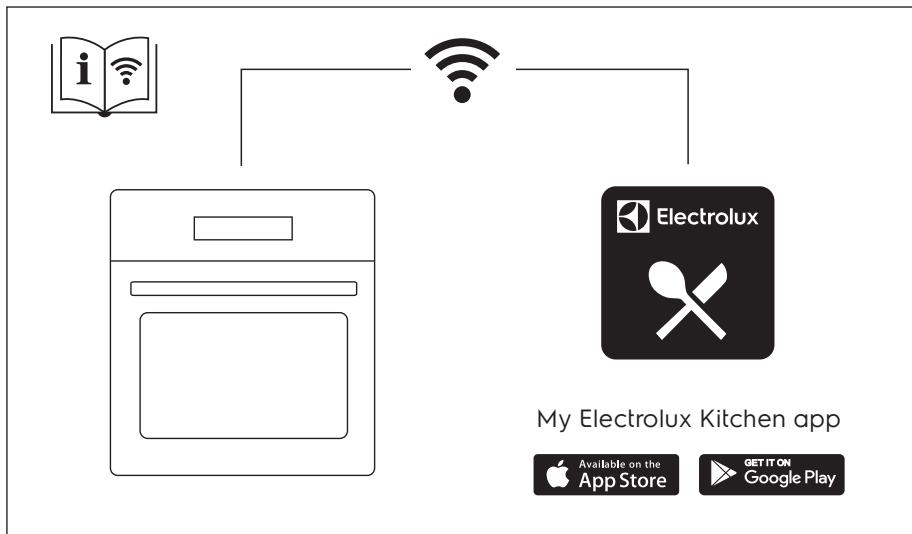

Täiendavate retseptide, näpunäidete ja tõrkeotsingu juhendi saamiseks laadige alla rakendus My Electrolux Kitchen.

Saadaval

AppStore'is

GET IT ON

Google Play

KLIENDITEENINDUS JA HOOLDUS

Alati tuleb kasutada originaalvaruosi.

Volitatud teeninduskeskusesse pöördumisel peaksid teil olema varuks alljärgnevad andmed: mudel, PNC, seerianumber.

Teave on toodud andmeplaadil.

Hoiatused / Ettevaatusabinõud - ohutusteave ① Üldine teave ja vihjed Keskkonnateave

Jäetakse õigus teha muutusi.

SISUKORD

1. OHUTUSINFO. 95

1.1 Laste ja haavatavate inimeste turvalisus. 95 1.2 Üldine ohutus. 96

1. OHUTUSJUHISED. 97

2.1 Paigaldamine.. 97 2.2 Elektriühendus 98 2.3 Kasutamine 99 2.4 Puhastus ja hooldus. 100 2.5 Puhastuspuhastamine 100 2.6 Auruküpsetus. 101

2.7 Sisevalgustus. 101 2.8 Hooldus. 101 2.9 Kõrvaldamine 101

1. PAIGALDAMINE 101

3.1 Sisseehitamine. 102 3.2 Seadme kinnitamine köögimööblisse 103

1. TOOTE KIRJELDUS 104

4.1 Üldine ülevaade 104 4.2 Lisatarvikud 104

5. KUIDAS SEADET SISSE JA VÄLJA

LÜLITADA. 105

5.1 Sisselukatavad nupud. 105 5.2 Juhtpaneel. 105

6. ENNE ESIMEST KASUTAMIST 106

6.1 Esmane puhastamine 106 6.2 Algne eelkuumutamine 107

6.3 Juhtmevaba ühendus 107 6.4 Tarkvaralitsentsid. 108

7. IGAPÄEVANE KASUTAMINE 108

7.1

Kuidas seadistada: Küpsetusrežiimid 108 7.2 Küpsetusrežiimid. 109 7.3 Märkused: Niiske küpsetus pöördõhuga 110 7.4 Veepaak 110 7.5 Kuidas seadistada: Juhendatud küpsetamine. 111 7.6 Juhendatud küpsetamine 112

8. KELLA FUNKTSIOONID 117

8.1 Kella funktsioonid. 117 8.2 Kuidas seadistada: Kella funktsioonid 117

9. KUIDAS KASUTADA: TARVIKUD... 119

9.1 Tarvikute sisestamine 119 9.2 Toidusensor. 119

10. LISAFUNKTSIOONID 121

10.1 Lukk. 121

10.2 Automaatne väljalülitus 121 10.3 Jahutusventilaator 122

11. VIHJEID JA NÄPUNÄITEID 122

11.1 Niiske küpsetus pöördõhuga.... 122 11.2 Niiske küpsetus pöördõhuga - soovitatavad lisavarustus. 124 11.3 Küpsetustabelid testimisasutustele 124

12. PUHASTUS JA HOOLDUS 126

12.1 Märkused puhastamise kohta....126 12.2 Kuidas eemaldada: restitoed .... 127 12.3 Kuidas kasutada: Pürolüüspuhastamine 127 12.4 Puhastamise meeldetuletus.....128 12.5 Kuidas puhastada: veepaak..... 128 12.6 Kuidas eemaldada ja paigaldada: uks... 129 12.7 Kuidas asendada: lamp 131

13. VEAOTSING 132

13.1 Mida teha, kui 132 13.2 Hooldusandmed 134

14. ENERGIATÕHUSUS 134

14.1 Tooteinfo ja toote infoleht* 134 14.2 Energia kokkuhoid 135

15. MENÜÜ STRUKTUUR 135

15.1 Menüü 135

16. JÄÄTMEKÄITLUS. 137

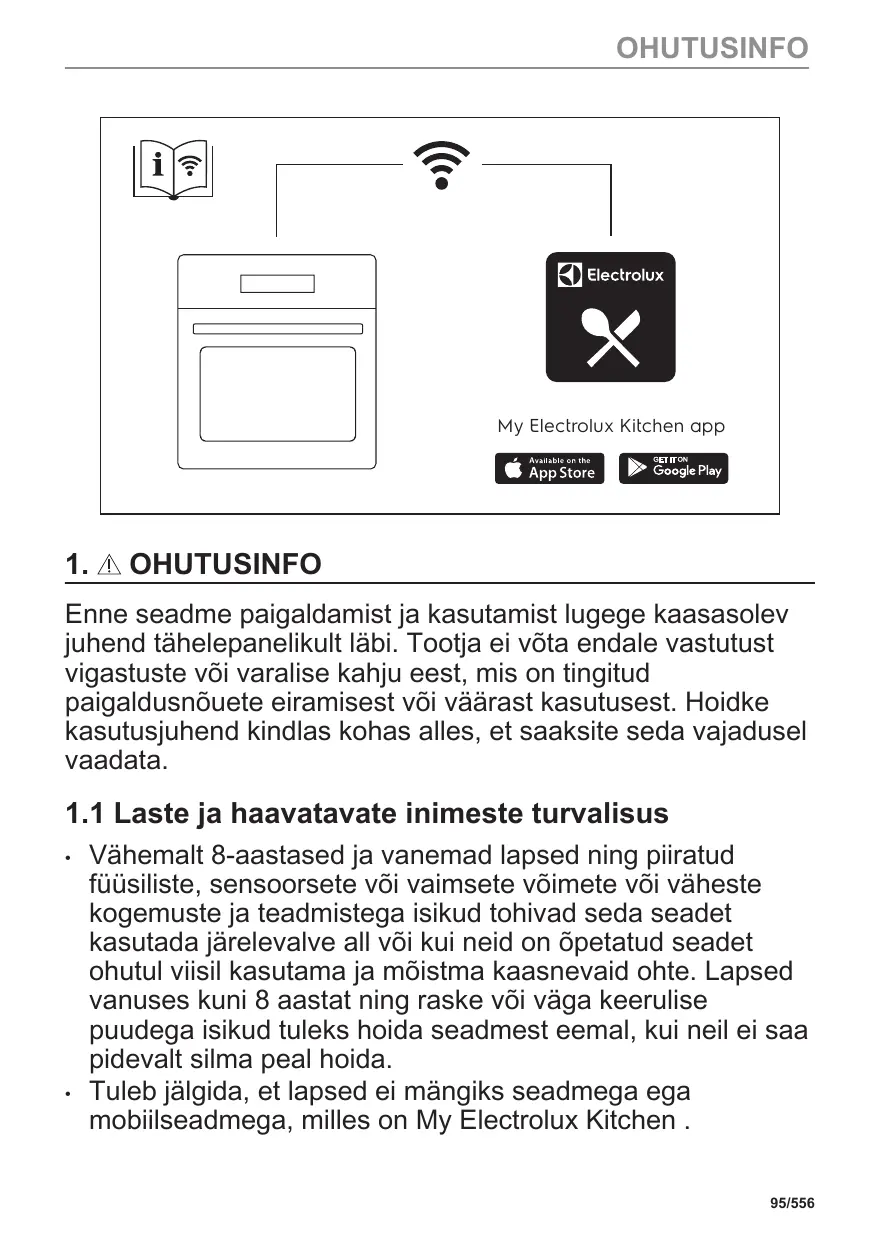

1. OHUTUSINFO

Enne seadme paigaldamist ja kasutamist lugege kaasasolev juhend tähelepanelikult läbi. Tootja ei võta endale vastutust vigastuste või varalise kahju eest, mis on tingitud paigaldusnõuete eiramisest või väärkasutusest. Hoidke kasutusjuhend kindlas kohas alles, et saaksite seda vajadusel vaadata.

Vähemalt 8-aastased ja vanemad lapsed ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või väheste kogemuste ja teadmistega isikud tohivad seda seadet kasutada järelevalve all või kui neid on õpetatud seadet ohutul viisil kasutama ja mõistma kaasnevaid ohte. Lapsed vanuses kuni 8 aastat ning raske või väga keerulise puudega isikud tuleks hoida seadmest eemal, kui neil ei saa pidevalt silma peal hoida. - Tuleb jälgida, et lapsed ei mängiks seadmega ega mobiilseadmega, milles on My Electrolux Kitchen.

• Hoidke pakendimaterjal lastele kättesaamatus kohas ja kõrvaldage see nõuetekohaselt. HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Hoidke lapsed ning lemmikloomad töötavast ja jahtuvast seadmest eemal.
• Kui seadmel on olemas laste ohutusseade, tuleks see sisse lülitada.
• Lapsed ei tohi ilma järelvalveta seadet puhastada ega hooldustoiminguid läbi viia.

1.2 Üldine ohutus

• See seade on ette nähtud ainult toidu valmistamiseks.
• See seade on ette nähtud kasutamiseks kodumajapidamise siseruumides.
• Seda seadet võib kasutada kontorites, hotellide külalistetubades, hommikusöögiga külalistetubades, talumajapidamistes ja muudes sarnastes majutusruumides, kui selline kasutamine ei ületa (keskmist) kodumajapidamise kasutuskoormust.
• Seadme paigaldamine ja toitekaabli vahetamine on lubatud ainult kvalifitseeritud elektrikule!
• Ärge kasutage seadet enne, kui see on köögimööblisse sisse ehitatud.
• Enne mis tahes hooldustöid ühendage seade vooluvõrgust lahti.
• Kui toitejuhe on vigastatud, laske see elektriohutuse tagamiseks välja vahetada tootja, selle volitatud hoolduskeskuse või vastavat kvalifikatsiooni omava isiku poolt.
• HOIATUS: Elektrilöögi tekkimise vältimiseks veenduge, et seade on enne lambi vahetamist välja lülitatud.
• HOIATUS: Seade ja selle juurde kuuluvad osad lähevad kasutamise ajal kuumaks. Tuleb olla ettevaatlik, et vältida kütteelementide või pinna puudutamist seadme sisemuses.
• Tarvikute või ahjunõude eemaldamiseks või sisestamiseks kasutage alati ahjukindaid.
• Kasutage ainult selle seadme jaoks soovitatud toidutermomeetrit (sisetemperatuuri andurit).
• Ahjuriiuli tugede eemaldamiseks tõmmake esmalt riiulitoe esiots ja seejärel tagumine ots küljeseina küljest lahti. Asetage ahjuresti toed tagasi vastupidises järjekorras.
• Ärge kasutage seadme puhastamiseks aurupuhastit.
• Ärge kasutage klaasukse puhastamiseks abrasiivseid puhastusvahendeid ega teravaid metallkaabitsaid, sest need võivad klaasi pinda kriimustada, mille tagajärjel võib see puruneda.
• Enne pürolüütilist puhastamist eemaldage seadme sisemusest kõik tarvikud ja üleliigsed setted/väljavalgunud vedelik.

2. OHUTUSJUHISED

2.1 Paigaldamine

HOIATUS!

Seadet tohib paigaldada ainult kvalifitseeritud tehnik.

• Eemaldage kõik pakkematerjalid. Kahjustatud seadet ei tohi paigaldada ega kasutada.
• Järgige seadmega kaasasolevaid paigaldusjuhiseid.
• Kuna seade on raske, olge selle liigutamisel ettevaatlik. Kasutage töökindaid ja kinnisi jalanõusid.
• Ärge tõmmake seadet käepidemest.
• Paigaldage seade ohutusse ja sobivasse kohta, mis vastab paigaldusnõuetele.
• Tagage minimaalne kaugus muudest seadmetest ja mööbliesemetest.
• Enne seadme paigaldamist kontrollige, kas seadme uks avaneb takistusteta.
• Seade on varustatud elektrilise jahutussüsteemiga. See tuleb ühendada elektritoitesüsteemiga.

Kapi minimaalne kõrgus (tööpinna all asuva kapi minimaalne kõrgus)	590 (600) mm
Kapi laius	560 mm
Kapi suggamus	550 (550) mm
Seadme esiosa kõrgus	594 mm
Seadme tagaosa kõrgus	576 mm
Seadme esiosa laius	595 mm
Seadme tagaosa laius	559 mm
Seadme sõgavus	569 mm
Sisseehitatud seadme sõgavus	548 mm
Sõgavus avatud uksega	1022 mm
Ventilatsiooniava minimaalne suurus. Ava asub põhja tagumises osas	560x20 mm
Toitejuhtme pikkus. Juhe asub tagumisel küljel pa- rempoolses nurgas	1500 mm
Kinnituskruvid	4x25 mm

2.2 Elektriühendus

HOIATUS!

Tulekahju- ja elektrilöögioht!

Kõik elektriühendused peab teostama kvalifitseeritud elektrik. Seade peab olema maandatud. - Kontrollige, kas andmeplaadil olevad elektrinäitajad vastavad teie kohaliku vooluvõrgu näitajatele. - Kasutage alati nõuetekohaselt paigaldatud elektriohutut pistikupesa. - Ärge kasutage mitmikpistikuid ega pikenduskaableid. - Veenduge, et te ei vigastaks toitepistikut ega -juhet. Kui seadme toitekaabel tuleb välja vahetada, siis pöörduge meie hoolduskeskusse. Jälgige, et toitejuhe ei puutuks vastu seadme ust ega oleks uksele lähedal või seadme all olevas nišis, eriti siis, kui seade töötab või uks on kuum. - Isoleeritud ja isoleerimata osad peavad olema kinnitatud nii, et neid ei saaks ilma tööriistadeta eemaldada. - Ühendage toitepistik seinakontakti alles pärast paigalduse lõpuleviimist. Veenduge, et pärast paigaldamist säilib juurdepääs toitepistikule. - Kui seinakontakt logiseb, ärge pange sinna toitepistikut. - Seadet vooluvõrgust eemaldades ärge tõmmake toitekaablist. Võtke alati kinni pistikust. - Kasutage ainult õigeid isolatsiooniseadiseid: kaitselüliteid, kaitsmeid (keermega kaitsmed tuleb pesast eemaldada), maalekkevoolu kaitsmeid ja kontaktoreid. - Seadme ühendus vooluvõrguga tuleb varustada mitmepooluselise isolatsiooniseadisega. Isolatsiooniseadise lahutatud kontaktide vahemik peab olema vähemalt 3 mm.

• Enne toitejuhtme pistikusse sisestamist sulgege korralikult seadme uks.
• Seadmega kaasnevad toitekaabel ja toitepistik.

Kaablitüübid, mis sobivad paigaldamiseks või asendamiseks Euroopas:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Kaabli ristlõike pindala peab vastama andmesildil näidatud koguvõimsusele. Vt ka tabelit:

Koguvöimsus (W)	Kaabli ristlöge (mm2)
max 1380	3x0.75
max 2300	3x1
max 3680	3x1.5

Maandusjuhe (roheline/kollane kaabel) peab olema 2 cm pikem kui faasi- ja nullkaablid (sinine ja pruun kaabel).

2.3 Kasutamine

HOIATUS!

Vigastuse, põletuse, elektrilöögi või plahvatuse oht!

• Ärge muutke seadme tehnilisi omadusi. Veenduge, et ventilatsiooniavad pole kinni.
• Ärge jätke töötavat seadet järelvalveta.
• Deaktiveerige seade iga kord pärast kasutamist.
• Olge seadme töötamise ajal ukse avamisega ettevaatlik. Kuum õhk võib vabaneda.
• Ärge kasutage seadet märgade kätega ega veega kokku puutudes.
• Ärge avaldage avatud uksele survet.
• Ärge kasutage seadet toe- ega hoiupinnana.
• Avage seadme uks ettevaatlikult. Koostisosade kasutamine koos alkoholiga võib tekitada alkoholi ja õhu segu.
• Ärge laske ukse avamisel sädemetel ega lahtisel leegil seadmega kokku puutuda.
• Ärge pange tuleohtlikke või tuleohtliku ainega märgunud esemeid seadmesse, selle lähedusse ega peale.
• Ärge oma Wi-Fi parooli jagage.

HOIATUS!

Seadme vigastamise või kahjustamise oht!

• Emailkihi kahjustamise või värvimuutuse ärahoidmiseks:
• Ärge pange ahjuplaate ega muid esemeid otse seadme põhjale.
• Ärge asetage alumiiniumfooliumit vahetult seadme sisemuse põhjale.
• Ärge pange vett vahetult kuuma seadmesse.
• Ärge hoidke pärast küpsetamise lõpetamist seadmes niiskeid nõusid ja toitu.
• Olge lisavarustuse eemaldamisel või paigaldamisel ettevaatlik.
• Emaili või roostevaba terase värvi muutumine ei mõjuta seadme tööd kuidagi.
• Mahlasemate kookide puhul kasutage sügavat vormi. Puuviljamahlad tekitavad plekke, mis võivad olla püsivad.
• Valmistage toitu alati suletud ahjuuksega.
• Kui seade paigaldatakse köögimööbli paneeli (nt ukse) taha, siis jälgige, et seadme töötamise ajal oleks uks alati lahti. Vastasel korral võib kinnise mööblipaneeli taha kogunev niiskus kahjustada nii seadet, mööblit kui ka põrandat. Ärge sulgege paneeli või ust, enne kui seade pole pärast kasutamist täielikult maha jahtunud.

2.4 Puhastus ja hooldus

HOIATUS!

Vigastuse, tulekahju või seadme kahjustamise oht!

• Enne hooldust lülitage seade välja ja ühendage toitepistik pistikupesast lahti. Veenduge, et seade on maha jahtunud. Klaaspaneelid võivad puruneda.
• Kui ukse klaaspaneeli tekib mõra, tuleb see kohe välja vahetada. Pöörduge volitatud hoolduskeskusesse.
• Olge ukse seadme küljest eemaldamisel ettevaatlik. Uks on raske!
• Puhastage seadet regulaarselt, et vältida pinnamaterjali kahjustumist.
• Puhastage seadet pehme niiske lapiga. Kasutage ainult neutraalseid pesuaineid. Ärge kasutage abrasiivseid tooteid, küürimissvamme, lahusteid ega metallist esemeid.
• Ahjupihusti kasutamisel järgige pakendil olevaid ohutusjuhiseid.

Pürolüütilise režiimiga kaasneb vigastusoht / tuleoht / keemiliste heitmete (aurude) eraldumine.

• Enne pürolüütilise isepuhastuse või esimese kasutamise läbiviimist eemaldage ahjuõõnsusest:
• kõik toidujäägid, õli ja rasvapritsmed või -jäägid.
• kõik lahtivõetavad osad (sealhulgas ahjurestid, külgsiinid jm ahju juurde kuuluvad esemed), eriti aga teflonpannid, potid, plaadid, söögiriistad jne.

Lugege hoolikalt pürolüüsipuhastamise kohta käivaid juhiseid. - Hoidke väikesed lapsed pürolüütilise puhastamise ajal seadmest eemal. Seade läheb väga kuumaks ja kuum õhk väljub eesmistest jahutusavadest. - Pürolüütiline puhastus on kõrge temperatuuri juures läbiviidav toiming, mille puhul võivad küpsetusjääkidest ja ahju materjalidest eralduda aurud. Seetõttu on soovitatav teha järgmist:

• pürolüütilise puhastamise ajal ja pärast seda tuulutage ruumi hoolikalt.
• esmakordsel maksimaalse temperatuuri kasutamisel ja pärast seda tuleb ruumi korralikult tuulutada.
• Erinevalt inimestest võivad mõned linnud ja roomajad pürolüütilise puhastuse ajal ahjust eralduvate aurude suhtes väga tundlikud olla.
• Viige kõik lemmikloomad (eriti linnud) pürolüütilise puhastamise ajaks ning esmakordse maksimumtemperatuuriga kasutamise ajal ja pärast seda seadme lähedusest eemale hästi tuulutatud kohta.
• Ka väikesed lemmikloomad võivad pürolüütilise puhastuse ajal ahjude läheduses tekkivate temperatuurikõikumiste suhtes üsna tundlikud olla.
• Teflonkattega potid, pannid, küpsetusplaadid või muud kööginõud võivad pürolüütilise puhastuse ajal kasutatava kõrge temperatuuri tõttu kahjustuda; samuti võib neist selle käigus eralduda kahjulikke aure.
• Ülal kirjeldatud aurud, mis pürolüütilistest ahjudest või küpsetusjääkidest eralduvad, ei ole inimestele, sealhulgas väikestele ega haigusi põdevatele inimestele ohtlikud.

2.6 Auruküpsetus

HOIATUS!

Põletuse ja seadme kahjustamise oht!

• Eralduv aur võib põhjustada põletust:
• Ärge avage seadme ust auruküpsetuse ajal.
• Pärast auruküpsetust olge ukse avamisel ettevaatlik.

2.7 Sisevalgustus

HOIATUS!

Elektrilöögi oht!

• Teave: Selles seadmes olevate lampide ja eraldi muudavate varulampide kohta: Need lambid taluvad ka koduste majapidamisseadmete äärmuslikumaid tingimusi, näiteks temperatuuri, vibratsiooni, niiskust või on mõeldud edastama infot seadme tööoleku kohta. Need pole mõeldud kasutamiseks muudes rakendustes ega sobi ruumide valgustamiseks. Toode sisaldab energiatõhususe klassi G valgusallikat.
• Kasutage ainult samasuguste näitajatega lampe.

2.8 Hooldus

• Seadme parandamiseks võtke ühendust volitatud teeninduskeskusega.
• Kasutage ainult originaalvaruosi.

2.9 Kõrvaldamine

HOIATUS!

• Seadme nõuetekohase kõrvaldamise kohta saate täpsemaid juhiseid kohalikust omavalitsusest.
• Eemaldage seade vooluvõrgust.
• Lõigake elektrijuhe seadme lähedalt läbi ja visake ära.
• Eemaldage uksesulgur, et vältida laste või lemmikloomade seadmesse lõksu jäämist.

3. PAIGALDAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

3.1 Sisseehitamine

YouTube

www.youtube.com/electrolux

www.youtube.com/aeg

Küpsetusnõudele, koogivormidele, praadidele.

Küpsetusplaat

Kookide ja küpsiste jaoks.

• Grill-/küpsetuspann

Küpsetamiseks ja röstimiseks või pannina rasva kogumiseks.

• Toidusensor

Toidu küpsemisastme mõõtmiseks.

Teleskoopsiinid

Teleskoopsiinid võimaldavad resti hõlpsamalt sisestada ja eemaldada.

5. SEADME SISSE- JA VÄLJALÜLITAMINE

5.1 Sisselükatavad nupud

Seadme kasutamiseks vajutage nuppu. Nupp tuleb välja.

5.2 Juhtpaneel

Juhtpaneeli sensorväljad					Vajutage	Pöörake nup-pu
				OK
Täimer	Kiirkuu-mutus	Sise-val-gustus	Toiduter-momeeter	Kinnitage seaded
Valige kūpsetusrežiim, et ahi sisse lūlitada.
Keerake kūpsetusrežiimide nupp väljas-asendisse, et ahi välja lūlitada.

12:34	Kui kūpsetusrežiimide nupp on väljas-asendis, lāheb ekraan ooterežiimi.
12:34 180°	Toiduvalmistamise ajal naitab ekraan seatud temperatuuri, kellaæga ja teisi saadaolevaid funktsioone.
188:88:88:8888g h:min:s STOP	Ekraan koos peamiste funktsionidega.

Ekraani indikaatorid

Lukk	Juhendatud küp-setamine	Puhastamine	Seaded	Kiirkuumutus
Tämeri indikaatorid:	STOP
Wi-Fi indikaator - vilgub, kui ahju saab ühendadaWiFi-ga.			Kaugjuhtime indikaator - ahju saabkaugjuhtida.
Wi-Fi ühendus on sisse lülitatud.			Kaugjuhtime on sisse lülitatud.
Edenemisriba - temperatuuri või aja jaoks. Kui ahi saavutab seatud temperatuuri, on riba täielikult pu-nane.			——

Veepaagi indikaatorid
Toidusensor indikaator

6. ENNE ESIMEST KASUTAMIST

HOIATUS!

Vt ohutust käsitlevaid peatükke.

6.1 Esmane puhastamine

Enne esimest kasutuskorda puhistage tühi ahi ja seadke aeg:
			0:00 Seadke kellaag. Vajutage nuppu OK.

6.2 Algne eelkuumutamine

Eelkuumutage ahju enne esimest kasutamist.
1. samm	Eemaldage ahjust kõik tarvikud ja eemaldatavad restitioed.
2. samm	Valige maksimumtemperatuur funktsionile: □. Laske ahjul 1 h tõtada.
3. samm	Valige maksimumtemperatuur funktsionile: □. Laske ahjul 15 min tõtada.
Eelkuumutuse ajal võib ahjust tulla lõhma ja suitsu. Tuulutage ruumi pärast seda toimingut.

6.3 Juhtmevaba ühendus

Seadme ühendamiseks vajate järgmist:

• Interneti-ühendusega WiFi-võrku.
• WiFi-võrku ühendatud mobiilseade.

1. sam m	Laadige alla mobilirakendus My Electrolux Kitchen ja järgige edasiste sammude juhi-seid.
2. sam m	Pöörake nuppu, et valida: ≌.

Sagedus	2,4 GHz WLAN	5GHz WLAN indikaator
	2400-2483,5 MHz	5150-5350 MHz 5470-5725 MHz
Protokoll	IEEE 802.11b DSSS, 802.11g/n OFDM	IEEE 802.11 a/n OFDM
Maksimaalne võimsus	EIRP < 20 dBm (100 mW)	EIRP < 23 dBm (200 mW)
WiFi-moodul	NIU5-50

Bluetooth sagedus	2400-2483,5 MHz
Protokoll	LE: DSSS
Maksimaalne võimsus	EIRP < 4 dBm (2,5 mW)

Direktiivi 2014/53/EL sätetega hõlmatud riigid: Belgia, Bulgaaria, Tšehhi Vabariik, Taani, Saksamaa, Eesti, Iirimaa, Kreeka, Hispaania, Prantsusmaa, Horvaatia, Itaalia, Küpros, Läti, Leedu, Luksemburg, Ungari, Malta, Holland, Põhja-Iirimaa, Austria, Poola, Portugal, Rumeenia, Sloveenia, Slovakkia, Soome, Rootsi, Norra, Island, Liechtenstein, Šveits, Türgi.

6.4 Tarkvaralitsentsid

Selle toete tarkvara sisaldab componente, mis põhinevad tasuta ja avatud lähtekooodiga tarkvaral. Electrolux tänab avatud tarkvara ja roobotikakogukondi panuse eest arendusprojektei.

Juurdepääsu saamiseks selliste tasuta ja avatud lähtekooodiga tarkvarakomponentide lähtekooodile, mille litsentsitingimused nõuavad avaldamist, ning nende tãieliku autoröiguse teabe ja kohaldata- vate litsentsitingimustega tutvumiseks minge aadressil http://electrolux.opensoftwareereposito- ry.com (kaust NIU5).

7. IGAPÄEVANE KASUTAMINE

HOIATUS!

Vt ohutust käsitlevaid peatükke.

7.1 Kuidas seadistada: Küpsetusrežiimid

Alustage küpsetamist
1. samm	2. samm
Valige küpsetusrežiim.	Seadke temperatuur. Vajutage nuppu OK

Auruküpsetus
1. samm	2. samm	3. samm	4. samm	5. samm
				°C
Veesaftli ava-miseks vajuta-ge sahtlikatet.	Tätte veesah- tel 900 veega.	Lükake veesah- tel omakohale.	Seadke auru-kuumutuse funktsion.	Seadke tempera-tuur.

Küpsetusrežiim	Kasutamine
Pöörðhk	Küpsetamiseks korraga kuni kolmel tasandil ja toidu kuivatamiseks. Sead-ke temperatuur 20 – 40 °C madalamaks kui funktsioniga Ülemine + alumine kuumutus.
Ülemine + aluminekuumutus	Ühel ahjutasandil küpsetamiseks ja röstimiseks.
Madal niiskus	Funktsioon sobib lihale, linnulihale, ahju- ja vormiroogadele. Tânu auru jakuumuse kombinatsionile kūpseb liha òrnaks ja mahlaseks, kuid oman-dab krōbeda pinna.
Pitsa funktsoon	Pitsa kūpsetamiseks. Intensiivseks pruunistamiseks ja krōbeda põhja saa-vutamiseks.
Alumine kuumutus	Krōbeda põhjaga kookide kūpsetamiseks ja toidu hoidistamiseks.
Külmutatud toen-duained	Kiirtoidu (nt friikartulite, kartuliviilude, kevadrullide) krōbestamiseks.
Niiske kūpsetuspöörðhuga	Funktsioon kūpsetamise ajal energia säastmiseks. Selle funktsioni kasutamisel võib ahju sisemine temperatuur erineda valitud temperatuurist. Kasutatakse jäikkuumust. Kuumutusvoïmsus võib väheneda. Lisateavet leiate jaotisest "Igapäevane kasutamine", Mårkused: Niiske kūpsetuspöörðhuga.
Grill	Öhmate toidupalade grillisiseks ja leiva röstimiseks.
Turbogrill	Suurte kondiga liha- või linnulihatükkide röstimiseks ühel ahjutasandil. Gratineerimiseks ja pruunistamiseks.
Menüü	Menüsse sisenemiseks: Juhendatud küpsetamine, Puhastamine, Sea-ded.

7.3 Märkused: Niiske küpsetus pöördõhuga

Seda funktsiooni kasutati energiaklassi ja ökodisaini nõuete järgimiseks vastavalt määrustele EL 65/2014 ja EL 66/2014. Testid vastavalt standardile EN 60350-1.

Ahjuuks peab küpsetamise ajal olema suletud, et vältida kasutatava funktsiooni katkestamist ja tagada ahju töötamine võimalikult suure energiatõhususega.

Kasutades seda funktsiooni, lülitub lamp 30 sekundi pärast automaatselt välja.

Toiduvalmistamisjuhised leiate jaotisest „Nõuanded ja näpunäited“, Niiske küpsetus pöördõhuga. Üldiseid energiasäästunõuandeid leiate jaotise „Energiatõhusus“ alajaotisest Energiasääst.

7.4 Veepaak

Veepaagi indikaator
	Paak on tãis.
	Paak on pooltãis.
	Paak on tuhi. Täitke paak.
Kui kallate paaki liiga palju vett, juhib turvavällalaskeava liigse vee ahju põhjale. Eemaldage vesi kãsnaga.
Veepaagi tühjendamine
1. samm	Lülitage ahi välja, jätke selle uks lahti ja oo-dake, kuni ahi on maha jahtunud.	A B C
2. samm	Ühendage tühjendustoru (C) konnektori (B) kaudu väljaskeklapiga (A).
3. samm	Hoidke toru otsa A-tasement madalamal ja vajutage B-d korduvalt järelejäänud vee ko-gumiseks.
4. samm	Eemaldage C ja B ning kuivatage ahi peh-me käsnaga.

7.5 Kuidas seadistada: Juhendatud küpsetamine

Igal selle alammenüü toidul on soovituslik funktsioon ja temperatuur. Saate reguleerida aega ja temperatuuri küpsetamise ajal.

Möningate roogade puhul võite valmistami- seks kasutada ka järgmisi funktsioone.	Toidu kūpsetamiskraad:
• Toidusensor	• Väheküps • Keskmine • Täisküps

Juhendatud kūpsetamine – kasutage seda toidu kiireks valmistamiseks vaikesätetega:
1. samm	2. samm	3. samm	4. samm
＝	×	P1 - P45	OK
Sisenge menuüsse.	Valige Juhendatud kūpsetamine. Vajuta- ge OK.	Valige toit. Vajutage nuppu OK.	Sisestage toit ahju. Kinnitage sätted.

7.6 Juhendatud küpsetamine

Selgitus
	Toidusensor saadaval. Pange Toidusensor toidu kõige paksemasse koh-ta. Kui toit saavutab seatud Toidusensor temperatuuri, lülitub ahi välja.
	Lisage paaki vett.
	Enne küpsetamist eelkuumutage ahju.
	Riiuli tasand.

Kui funktsioon lõpeb, kontrollige, kas toit on valmis.

	Toit	Kaal	Riiuli tasand/tarvik	Kestus
Veiseliha
P1	Rostbiif, vã-hekūps	1 - 1,5 kg; 4 - 5 cm pak-sused tükid	2; küpsettusplaat Praadige lihaaar minutitkuumal pannil. Sisestage see ahju.	~ 40 min
P2	Rostbiif, pool-kūps			~ 50 min
P3	Rostbiif, tãis-kūps			~ 60 min
P4	Steik, pool-kūps	180 - 220 g tükid; 3 cm paksused viilud	3; toidu röstimine traatrestil Praadige lihaaar minutitkuumal pannil. Sisestage see ahju.	~ 15 min
P5	Veiseliha rostbiif / hau-tatud veiseli-ha (ribiliha, si-setükk, läbi-kasvanud)	1,5 - 2 kg	2; toidu röstimine traatrestil Praadige lihaaar minutitkuumal pannil. Lisage vedelikku. Sisestage see ahju.	~ 120 min
P6	Rostbiif, vä-hekūps (aeg-lane kūpseta-mine)	1-1,5 kg; 4-5 cm pak-sused tūkid	2; kūpsetusplaat Kasutage omlemmikvūrtse või lihtsalt soola ja värsket jahvatatud pipart. Praa-dige lihaaar minutit kuumal pannil. Si-sestage see ahju.	~75 min
P7	Rostbiif, pool-kūps (aeglane kūpsetamine)			~85 min
P8	Rostbiif, tãis-kūps (aeglane kūpsetamine)			~130 min
P9	Filee, vähe-kūps LTC* (aeglane kūp-setamine)	0,5-1,5 kg; 5-6 cm paksused tūkid	2; kūpsetusplaat Kasutage omlemmikvūrtse või lihtsalt soola ja värsket jahvatatud pipart. Praa-dige lihaaar minutit kuumal pannil. Si-sestage see ahju.	~75 min
P10	Filee, pool-kūps (aeglane kūpsetamine)			~90 min
P11	Filee, tãis-kūps (aeglane kūpsetamine)			~120 min
Vasikaliha
P12	Röstitud vasi-kaliha (nt aba-tükk)	0,8-1,5 kg; 4 cm paksu-sed tūkid	2; toidu röstimine traatrestil Kasutage omlemmikvūrtse. Lisage ve-delikku. Röstpraad, kaetud.	~80 min
Sealiha
P13	Röstitud sea-kael või aba-tükk	1,5-2 kg	1; toidu röstimine traatrestil Pörake liha poole kūpsetusajamödu-des.	~165 min
P14	Rebitud seali-ha (aeglane toiduvalmist-a mine)	1,5-2 kg	2; kūpsetusplaat Kasutage omlemmikvūrtse. Pörake li-ha poole kūpsetusajamödudes, et saa-vutada ühtlane prunistumine.	~215 min
P15	Seljatükk, värské	1-1,5 kg; 5-6 cm pak-sused vilud	2; toidu röstimine traatrestil Kasutage omalemmikvürtse.	~ 55 min
P16	Searibid	2-3 kg; ka-sutage too-reid, 2-3 cm paksu-seid searibi-sid	3; ahjupann Lisage vedelikku, et katta nõu põhi. Põö-rake liha poole kūpsetusaja mödudes.	90 min
Lammas
P17	Tallekoot, luu-dega	1,5-2 kg; 7-9 cm pak-sused tükid	2; toidu röstimine kūpsetusplaadil Lisage vedelikku. Põörake liha poole kūpsetusaja mödudes.	~ 130 min
Linnulihä
P18	Kana, terve	1-1,5 kg; värské	2; vormiroog kūpsetusplaadil Kasutage omale mmikvürtse. Põörake kana poole kūpsetusaja mödudes, et saavutada ühtlane prunistumine.	~ 60 min
P19	Pool kana	0,5-0,8 kg	3; kūpsetusplaat Kasutage omale mmikvürtse.	~ 40 min
P20	Kanarind	180-200 g tükid	2; vormiroog traatrestil Kasutage omale mmikvürtse. Praadige li-ha paar minutit kuumal pannil.	~ 25 min
P21	Kanakoivad, värsked	-	3; kūpsetusplaat Kui marineerisite kõigepealt kanakoivad, seadke temperatuur madalamaks ja kūp-setage neid kauem.	~ 30 min
P22	Part, terve	2-3 kg	2; toidu röstimine traatrestil Kasutage omale mmikvürtse. Põörake parti poole kūp-setusaja mödudes.	~ 100 min
P23	Hani, terve	4-5 kg	2; suggav pann Kasutage omalemmikvürtse. Pange liha sügavale kūpsetusplaadile. Pöörake ha- ne poole kūpsetusaja mödudes.	~ 110 min
Muu
P24	Pikkpoiss	1 kg	2; traatrest Kasutage omalemmikvürtse.	~ 60 min
Fish
P25	Terve kala, grillitud	0,5-1 kg kala kohta	2; kūpsetusplaat Täitke kala võiga ning kasuta omale m- mikvürtse ja -ürte.	~ 30 min
P26	Kalaflee	-	3; vormiroog traatrestil Kasutage omale mmikvürtse.	35 min
Magusat kūpsetised/magustoidud
P27	Juustukook	-	2; 28 cm lahtikäiv metallvorm traatrestil	90 min
P28	Öunakook	-	3; kūpsetusplaat	45 min
P29	Öunakook	-	2; koogivorm traatrestil	40 min
P30	Öunapirukas	-	1; 22 cm koogivorm traatrestil	60 min
P31	Šokolaadi- koogikesed	2kg	3; ahjupann	30 min
P32	Šokolaadi- muffinid	-	3; muffinalus traatrestil	25 min
P33	Pätsikook	-	2; leivapann traatrestil	50 min
Köögiljatoidud/lisandid
P34	Küpsetatud cartulid	1 kg	2; küpsetusplaat Pange terved koorimata cartulid küpsetusplaadile.	50 min
P35	Viilud	1 kg	3; küpsetuspaberiga vooderdatud küpsetusplaat Kasutage omalemmikvürtse. Lõigake cartulid tükkideks.	35 min
P36	Grillitud köö-giviljasegu	1 - 1,5 kg	4; küpsetuspaberiga vooderdatud küpsetusplaat Kasutage omalemmikvürtse. Lõigake köögiviljad tükkideks.	30 min
P37	Kroketid, kül-mutatud	0,5 kg	5; küpsetusplaat	25 min
P38	Kartulipallike-sed, külmuta-tud	0,75 kg	6; küpsetusplaat	25 min
Gratäänid, leib ja pitsa
P39	Liha/köögivil-ja lasanje kui-vade nuudli-plaatidega	1 - 1,5 kg	7; vormiroog traatrestil	55 min
P40	Kartuligratään (toored kartu-lid)	1 - 1,5 kg	8; 1; vormiroog traatrestil Pöörake toitu poole küpsetusaja möd-u-des.	60 min
P41	Värske pitsa, öhuke	-	9; 1; küpsetuspaberiga voo-derdatud küpsetusplaat	35 min
P42	Värske pitsa, paks	-	10; 2; küpsetusplaat vooderdatud küpsetuspaberiga	25 min
P43	Quiche	-	11; 2; küpsetusvorm traatrestil	45 min
P44	Baguette/ciabatta/sai	0,8 kg	2; kūpsetuspaberiga voo-derdatud kūpsetusplaatSaia kūpsetamiseks on vaja rohkem ae-ga.	50 min
P45	Täisteraleib/rukkileib/täis-teraline must leib leivapan-nil	1 kg	2; kūpsetusplaat vooderdatud kūpsetuspaberiga / traatrest	60 min

8. KELLA FUNKTSIOONID

8.1 Kella funktsioonid

Kella funktsion	Kasutamine
	Minutilugeja. Kui taimer jõuab lõpule, kõlab signaal.
	Küpsetusaeg. Kui taimer jõuab lõpule, kõlab signaal ja küpsetusrežiim lõpetab tõ.
	Viivitusaeg. Algusaja ja/või küpsetusaja lõpu edasilükkamiseks.
	Uptimer. Maksimumaeg on 23 h 59 min. See funktsion ei mõjuta ahju tõöd. Uptimer sisse ja välja lülitamiseks valige: Menüü, Seaded.

8.2 Kuidas seadistada: Kella funktsioonid

Kuidas seadistada: Kellaag
1. samm	2. samm	3. samm
Kellaaja muutmiseks sisenege menuüsse ja valige Sätted, Kellaag.	Seadke kell.	Vajutage: OK.

Kuidas seadistada: Minutilugeja
1. somm	Näidikul ku- vatakse: 0:00	2. somm	3. somm
Vajutage:		SeadkeMinutilugeja	Vajutage: OK.
Täimer alustab kohe pöörduendust.

Kuidas seadistada: Kūpsetusaeg
1. samm	2. samm	Näidikul kuva-takse:0:00STOP	3. samm	4. samm
Valige kūpsetus-režiim ja seadke temperatuur.	Vajutage kordu-valt:°.		Seadke kūpse-tusaeg.	Vajutage: OK.
i Taimer alustab kohe pöördoendust.

Kuidas seadistada: Viivitusaeg
1. smm	2. samm	Ekraanil kuva-takse: kella-aeg START	3. samm	4. samm	Näidikul kuvatak-se: STOPP	5. samm	6. samm
Seadke kūpse-tusre-žiim.	Vajutage korduvalt:		Seadke algus-aeg.	Vajutage: OK.		Seadke lõppaeg.	Vajuta-ge: OK.
i Taimer alustab kindlal algusajal pördloendust.

9. KUIDAS KASUTADA: TARVIKUD

9.1 Tarvikute sisestamine

Väike ülaosas asuv salk suurendab turvalisust. Salgud kujutavad endast ka libisemisvastast abinõud. Kõrged servad aitavad ära hoida ahjurestilt mahalibisemist.

Traatrest: Lükake rest ahjuriuili toe juhtsoontele ja jälgige, et restikumerused oleksid allpool.
Küpsetusplaat / Sögav pann: Lükake ahjurest riuliraami juhtsoonte va-hele.
Traatrest, Kübsetusplaat / Sögav pann: Lükake plaat restitugede juhikutesse ja traatrest selle kohl olevatesse juhikutes-se.

9.2 Toidusensor

Toidusensor mõõdab toidu sisetemperatuuri.

Saadaval on kaks temperaturisitätet:
°C Ahju temperatuur.	Toidu siseturatuar.

Parimateks kūpsetustulemusteks:
Toiduained peaksid olematoattemperatuuril.	- mitte kasutada vedelatte toitude puhul.	- kūpsetamise ajal peab see olema toidu sees.

Kuidas kasutada: Toidusensor

1. sam m	Lülitage ahi sisse.
2. sam m	Seadke kūpsetusrežiim ja ahju temperatuur, kui see on vajalik.
3. sam m	Sisestamine: Toidusensor.
Liha, linnuliha ja kala		Vormiroog
Suruge Toidusensor ots liha või kala keskosa, kõige paksemasse kohta. Jälgige, et Toi-dusensor oleks vähemalt 3/4 ulatuses toidu sees.		Sisestage. Toidusensor ots tãpselt vormiroa kes-kossa. Toidusensor peaks üpsemise ajal púsima ühes kohas paigal. Kasutage selleks mõnda tah-kemat koostisainet. Kasutage kūpsetusnõu ärist Toidusensorsilikoonist kä Epideme kinnitamises. Toidusensor ots ei tohiks puudutada kūpsetus-nõu põhja.
4. sam m		Lükake Toidusensor ahju esiosas olevasse pessa. Näidiku kuvatakse praegune temperatuur: Toidusensor.
5. sam m		- vajutage, et seada sensori sisetemperatuur.
6. sam m		OK - vajutage kinnitamiseks. Kui toit saavutab seatud temperatuuri,kestab helisignaal. Võite toiduvalmistamise lõ-petada või seda jätkata, et veenduda toidu valmimises.
7. sam m		Eemaldage Toidusensor pistik pesast ja tõstke toit ahjust vãlja. HOIATUS! Põletusoht: Toidusensor võib olla vãga tuline. Olge ettevaatlik, kuiSELLA vãlja võtate ja toidu seest eemaldate.

10. LISAFUNKTSIOONID

10.1 Lukk

See funktsion hoib ära seadmefunktsioni tahtmatu muutmise.
Lülitage see sisse, kui seade töötab – seatud kūpsetamine jätkub, juhtpaneel on lukustatud. Lülitage see sisse, kui seade on väljas – seda ei saa sisse lūlitada, juhtpaneel on lukustatud.
OK	funktsioni sisse lūlita-miseks vajutage ja hoidke. Kostab signaal.	funktsioniväla jūlita-miseks vajutage ja hoidke.
3 x - vilgub, kui lukustus on sisse lūlitatud.

10.2 Automaatne väljalülitus

Turvakaalutlustel lülitub ahi mõne aja pärast välja, kui küpsetusrežiim töötab ja te ühtegi sätet ei muuda.

(℃)	(h)
30 - 115	12.5
120 - 195	8.5
200 - 245	5.5
250 -(Maximum)	3

Automaatne väljalülitus ei tööta funktsioonidega: Sisevalgustus, Toidusensor, Viivitusaeg.

10.3 Jahutusventilaator

Seadme töö ajal lülitub jahutusventilaator automaatselt sisse, et hoida seadme pinnad jahedana. Kui lülitate seadme välja, siis jätkab jahutusventilaator töötamist kuni seadme mahajahtumiseni.

11. VIHJEID JA NÄPUNÄITEID

11.1 Niiske küpsetus pöördõhuga

Parimate tulemuste saamiseks järgige alltoodud tabelis olevaid soovitusi.

	℃	(℃)		(min)
Magusad rullid, 16 tükki	küpsetusplaat või rasa-pann	180	2	20 - 30
Rullid, 9 tükki	küpsetusplaat või rasa-pann	180	2	30 - 40
Pitsa, külmutatud, 0,35 kg	ahjurest	220	2	10 - 15
Rullbiskviit	küpsetusplaat või rasa-pann	170	2	25 - 35
Šokolaadikook	küpsetusplaat või rasa-pann	175	3	25 - 30
Suflee, 6 tükki	keraamilised ahjuvormid traatrestil	200	3	25 - 30
Biskviittaignast põhi	pirukavorm traatrestil	180	2	15 - 25
Victoria võileib	ahjuvorm ahjurestil	170	2	40 - 50

	(℃)		(min)
Pošeritud kala, 0,3 kg	kūpsetusplaat või rasa-pann	180	3
Terve kala, 0,2 kg	kūpsetusplaat või rasa-pann	180	3
Kalaflee, 0,3 kg	pitsaplaat traatrestil	180	3
Pošeritud liha, 0,25 kg	kūpsetusplaat või rasa-pann	200	3
Šašlõkk, 0,5 kg	kūpsetusplaat või rasa-pann	200	3
Kūpsised, 16 tõk-ki	kūpsetusplaat või rasa-pann	180	2
Makroonid, 24 tõkki	kūpsetusplaat või rasa-pann	180	2
Muffinid, 12 tõkki	kūpsetusplaat või rasa-pann	170	2
Soolased kondii-tritooted, 20 tõkki	kūpsetusplaat või rasa-pann	180	2
Muretaignaküpsi-sed, 20 tõkki	kūpsetusplaat või rasa-pann	150	2
Koogikesed, 8 tõkki	kūpsetusplaat või rasa-pann	170	2
Köögiviljad, po-šeeritud, 0,4 kg	kūpsetusplaat või rasa-pann	180	3
Vegan-omlett	pitsaplaat traatrestil	200	3
Vahemerepa-ra-sed kõgiviljad, 0,7 kg	kūpsetusplaat või rasa-pann	180	4

11.2 Niiske küpsetus pöördõhuga – soovitatavad lisatarvikud

Kasutage tumedaid ja mittepeegeldava pinnaga nõusid. Need tõmbavad kuumust paremini sisse kui heledad ja peegelduvad pinnad.

Pitsapann	Küpsetusnõu	Portsjoninõu	Pirukavorm
Tume, mittepeegelduv 28 cm LABIMÖÖduga	Tume, mittepeegelduv 26 cm LABIMÖÖduga	Keraamiline 8 cm LABi-mööduga, 5 cm körged	Tume, mittepeegelduv 28 cm LABIMÖÖduga

11.3 Küpsetustabelid testimisasutustele

Teave katseasutustele

Testid vastavalt standardile IEC 60350-1.

				(℃)	(min)
Väike-sed koo-gid, 20 tk plaa-dil	Ülemine + alumine kuumutus	Küpsetus-plaat	3	170	20 - 30	-
Väike-sed koo-gid, 20 tk plaa-dil	Pöördöhk	Küpsetus-plaat	3	150 - 160	20 - 35	-
Väike-sed koo-gid, 20 tk plaa-dil	Pöördöhk	Küpsetus-plaat	2 ja 4	150 - 160	20 - 35	-
Öuna-kook, 2 vormis Ø 20 cm	Ülemine + alumine kuumutus	Traatrest	2	180	70 - 90	-
Öuna-kook, 2vormisØ 20 cm	Pöördöhk	Traatrest	2	160	70 - 90	-
Tordipõ-hi, 26cm koo-givormis	Ülemine + aluminekuumutus	Traatrest	2	170	40 - 50	Eelsoojendageahju 10 minutit.
Tordipõ-hi, 26cm koo-givormis	Pöördöhk	Traatrest	2	160	40 - 50	Eelsoojendageahju 10 minutit.
Tordipõ-hi, 26cm koo-givormis	Pöördöhk	Traatrest	2 ja 4	160	40 - 60	Eelsoojendageahju 10 minutit.
Liiva-küpsi-sed	Pöördöhk	Küpsetu-splaat	3	140 -150	20 - 40	-
Liiva-küpsi-sed	Pöördöhk	Küpsetu-splaat	2 ja 4	140 -150	25 - 45	-
Liiva-küpsi-sed	Ülemine + aluminekuumutus	Küpsetu-splaat	3	140 -150	25 - 45	-
Röst-leib/-sai,4-6 tk	Grill	Traatrest	4	max	2-3 minu-tit üheltpoolt; 2-3 minutit teiselt poolt	Eelsoojendageahju 3 minutit.
Veiseli-habur-ger, 6 tk, 0,6 kg	Grill	Ahjurest ja rasva-pann	4	max	20 - 30	Pange ahjurest neljandale ahjuta-sandile ja rasva-pann kolmandale tasandile. Keera-ke toitu poole kūp-setusaja mödū-misel. Eelsoojendage ahju 3 minutit.

12. PUHASTUS JA HOOLDUS

HOIATUS!

Vt ohutust käsitlevaid peatükke.

12.1 Märkused puhastamise kohta

Puhastusvahendid	Puhastage seadme esikülge mikrokiudlapi, sooja vee ning pehmetoimelise pe-suvahendiga.
	Metallpindadel kasutage puhastusvahendi lahust.
	Plekkide eemaldamiseks kasutage pehmetoimelist puhastusvahendit.

Igapäevane kasutamine	Puhastage ahi pärast igakordset kasutamist. Toidujäkide kogunemine vöib kaasa tuua suttimise.
	Niiskus vöib kondenseeruda seadmesse vöiSELL klaaspaneileidele. Kondenseerumise vähendamiseks laske seadmel enne kūpsetamist 10 minutit tõtada. Ärge jätke toitu seadmesse kauemaks seisma kui 20 minutit. Kuvatage pärast kasutamist seadme sisemus mikrokiudlapiga.

Lisatarvikud	Pärast igit kasutuskorda puhistage kõik ahju tarvikud ja laske neil kuivada. Ka-suturemikrokiudlappi sooja vee ja ðrna puhastusvahendiga. Årge peske tarvi-kuid nõudepesumasinas.
	Årge puhistage mittenakkuva pinnaga tarvikuid abrisiivse puhastusvahendi või teravate esemetega.

12.2 Kuidas eemaldada: restitoed

Ahju puhastamiseks eemaldage restitoed.

1. sam m	Lülitage ahi välja ja oodake, ku- ni see on jahtunud.
2. sam m	Tömmake ahjuriiuli tugede esio- sa külgseina küllest lahti.
3. sam m	Tömmake ahjuresti toe tagaosa külgseina küllest lahti ja eemal- dage.	1 2 3
4. sam m	Asetage ahjuresti toed tagasi vastupidises järjekorras. Teleskoopsinidel olevad kinni- tustihtvid peavad olema suuna- tud ettepoole.

12.3 Kuidas kasutada: pürolüüspuhastamine

Puhastage ahi, kasutades pürolüüspuhastust.

HOIATUS!

Eksisteerib põletusoht.

ETTEVAATUST!

Kui samasse kapiossa on paigaldatud ka teisi seadmeid, ärge kasutage neid selle funktsiooniga samal ajal. See võib ahju kahjustada.

Enne Pūrolüüsseldorf:
Lülitage ahi välja ja ooda-ke, kuni see on jahtunud.	Eemaldage kõik tarvikud.	Puhastage ahjupöhja ja sisemistukseklaasi sooja vee, pehmetoi-melise nõudepesuvahendi japehme lapiga.

Pürolüspuhastamine
1. Samm	Sisenege menüsse: Puhastamine ml/.
Funktsioon	Kestus
C1 - Kerge puhastamine	1 h

Pürolüüsseldorfpuhastamine
C2 - Tavaline puhastamine		1 h 30 min
C3 - Pöhjalik puhastamine		2 h 30 min
2. samm	OK - vajutage, et valida puhasusprogramm.
3. samm	OK - vajutage, et alustada puhasistamist.
4. samm	Pärast puhasistamist keerake kūpsetusrežiimide nupp ∀ljas-asendis-se.
i Puhastamise ajal ahju tuli ei põle.
Kui ahi on jõudnud seatud temperatuurini, uks lukustub. Kuni ukse avanemiseni kuvatakse ekraa-nil: i.

Kui puhastamine lõpeb:
Lülitage ahi välja ja ooda-ke, kuni see on jahtunud.	Puhastage ahju sisemust peh-me lapiga.	Eemaldage jägid ahju põhjast.

12.4 Puhastamise meeldetuletus

Ahi tuletab teile meelde, millal seda tuleb pūrolüutilise funktsioniga puhastada:
m/ vilgub ekraanil 5 sekundit pārast iga toidu-valmistamisseansssi.	Meeldetuletuse välja lūlitamiseks sisenege Me-nüü ja valige Seaded, Puhastamise meeldetu-letus.

12.5 Kuidas puhastada: veepaak

1. sam m	Lülitage ahi välja.
2. sam m	Asetage auru sisselaskeava alla sugav pann.
3. sam m	Kallake vesi ahju põhjas olevasse suvendisse: 850 ml. Lisage sidrunhape: 5 teelusika-täit. Oodake 60 min.
4. sm m	Lülitage ahi sisse ja seadke funktsioon: Madal niiskus. Seadke temperatuur tasemele 230 °C. Lülitage ahi 25 minuti pärast ∀la ja oodake, kuni see on jahtunud.
5. sm m	Lülitage ahi sisse ja seadke funktsioon: Madal niiskus. Seadke temperatuur vahemi- kus 130 kuni 230 °C. Lülitage ahi 10 minuti pärast ∀la ja oodake, kuni see on jahtu- nud.
➀ Vältimaks katlakivi moodustumist, tühjendage veepaak pärast iga auruküpsetust.

Kui puhistamine lõpeb:
Lülitage ahi välja.	Tühendage vee-paak. Vt jaotist "Iga-päevane kasutami-ne", alajaotis "Vee-paagi tühjendami-ne".	Loputage veepaak ja ee-maldage katlakivijägid pehme lapi abił.	Puhastage tühjen-dustoru sooja vee ja lahja pesuvahendi-ga.

Alltoodud tabelist leiate vee kareduse astmed (dH) koos vastava kaltsiumisisalduse ja vee kvaliteedi näitajaga. Kui vee karedusaste on üle 4, täitke veesahtel pudeliveega.

Vee karedus		Testriba	Kaltsiumi sade (mg/l)	Vee klassifikatsion	Puhastage veepaaki, kui on lübitud/möödunud
Tase	dH
1	0 - 7		0 - 50	pehme	75 tsüklit - 2,5 kuud
2	8 - 14		51 - 100	möödukalt kare	50 tsüklit - 2 kuud
3	15 - 21		101 - 150	kare	40 tsüklit - 1,5 kuud
4	22 - 28		üle 151	väga kare	30 tsüklit - 1 kuu

12.6 Kuidas eemaldada ja paigaldada: uks

Ahjuuksel on kolm klaaspaneeli. Puhastamiseks saate ukse ja sisemised klaaspaneelid eemaldada. Enne klaaspaneelide eemaldamist lugege tähelepanelikult läbi terve peatükk "Ukse eemaldamine ja paigaldamine".

ETTEVAATUST!

Ärge kasutage ahju ilma klaaspaneelideta.

1. sam m	Avage uks täielikult ja hoidke mõle- mast uksehingest kinni.
2. sam m	Tõstke ja tõmmakeulguritest, kuni need lahti klöpsatavad.
3. sam m	Sulgege ahjuuks poole peale esime- ses avatud asendis. Seejärel tõstke ja tõmmake ust, et see oma kohalt ee- maldada.
4. sam m	Asetage uks pehmele ja tasasele pin- nale.
5. sam m	Vajutage ukse ülemises servas olevat ukseliistu (B) kummaltki küljelt sisse- poole, et klamberkininitus vabastada.
6. sam m	Eemaldamiseks tõmmake ukseliistu ettepuole.
7. sam m	Hoidke kinni ukse klaaspaneelide üle- miserest servast ja tõmmake need üks- haaval ettevaatlikult välja. Alustage ülemisest paneelist. Jälgige, et klaas libiseks hoidikutest täielikult välja.

8. sm m	Puhastage klaaspaneele seebi ja veega. Kuivatage klaaspaneele ettevaatlikult. Ärge peske klaaspaneele nõudepesumasinas.
9. sm m	Pärast puhastamist paigutage klaaspaneel ja ahjuuks tagasi omahokale.
Kui uks on öigesti paigaldatud, kuulete sulphurite kinnitamisel klöpsustust.

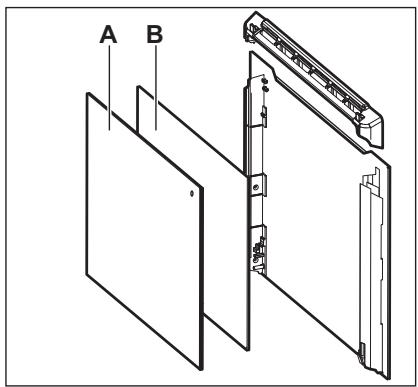

Veenduge, et asetate klaaspaneelid (A ja B) tagasi õiges järjekorras. Otsige klaaspaneeli pinnalt üles sümbol või kiri; iga klaaspaneel on erinev, et teha lahtivõtmine ja tagasipanek kergemaks.

Ukseliistu õigel paigaldamisel kostab klõps. Veenduge, et kõrvalised klaaspaneelid on paigaldatud omakohale õigesti.

12.7 Kuidas asendada: lamp

HOIATUS!

Elektrilöögi oht!

Enne lambi vahetamist:
1. samm	2. samm	3. samm
Lülitage ahi välja. Oodake, ku-ni ahi on jahtunud.	Eemaldage ahi vooluvõrgust.	Pange ahju põhjale riie.

Tagumine lamp

1. sm m	Klaaskatte eemaldamiseks keerake seda.
2. sm m	Puhastage klaaskate.
3. sm m	Asendage lambipirn sobiva 300 °C taluva kuumakindla pirniga.
4. sm m	Paigaldage klaaskate.

13. VEAOTSING

HOIATUS!

Vt ohutust käsitlevaid peatükke.

13.1 Mida teha, kui...

Tabelis loetlemata variante puhul pöörduge volitatud teeninduskeskuse poole.

Ahi ei lülitu sisse või ei kuumene
Probleem	Kontrollige, kas:
Ahju ei saa käivitada või kasutada.	Ahi ei ole ùigesti elektrivörku ühendatud.
Ahi ei kuumene.	Väljalülitusautomaatika on deaktiveeritud.
Ahi ei kuumene.	Ahjuuks on lukustatud.
Ahi ei kuumene.	Kaitse ei ole vallandunud.
Ahi ei kuumene.	Lukk on vãljas.

Komponendid
Probleem	Kontrollige, kas:
Lamp on välja lūlitatud.	Niiske kūpsetus põrdōhuga – on sisse lūlitatud.
Lamp ei tööta.	Lamp on lábi põlenud.
Toidusensor ei tõöta.	Toidusensorpistik on täielikult pesasse lükatud.

Veakoodid
Ekraanil kuvatakse...	Kontrollige, kas:
Err C2	Olete Toidusensor pistiku pesast eemaldanud.
Err C3	Ahjuuks on suletud või ukselukk ei ole katki.
Err F102	Ahjuuks on lukustatud.
Err F102	Ukselukk ei ole katki.
0:00	Toimus elektrikatkestus. Seadke kellaag.
Kui ekraanil kuvatakse veakood, mida tabelis ei leidu, lülitage kaitse vãlja ja sisse, et ahi taaskäivi-tada. Kui veakood ilmub uuesti, põörduge volitatud teeninduskeskuse poole.

Puhastamine
Probleem	Kontrollige, kas:
Ahjuõönsuses on vett.	Veepaagis ei ole liiga palju vett.
- indikaator on väljas.	Veepaagis on piisavalt vett. Kui vesi hakkab ahju valguma, kuid indikaator pole põlema süt-tinud, võtke ühendust volitatud teeninduskusekusega.
- indikaator on sees.	Paagis on piisavalt vett. Kui paak on tãis ja in-dikaator on endiselt sees, võtke ühendust voli-tatud teeninduskesekusega.
Auruküpsetus ei tõöta.	Auru sisselaskeava ümber ei ole lubjasetet.
Auruküpsetus ei tõöta.	Veepaagis on vett.
Veepaagi tühjendamine või vee valgumine au-ru sisselaskeavast võtab üle kolme minuti.	Auru sisselaskeava ümber ei ole lubjasetet. Puhastage veepaaki.

13.2 Hooldusandmed

Kui te ei suuda probleemile ise lahendust leida, siis võtke ühendust edasimüüja või teeninduskeskusega.

Vajalikud teeninduskeskuse andmed leiate andmesildilt. Andmesildi leiate seadme sisepinna esiraamilt. Ärge andmesilti seadme sisemusest eemaldage.

Soovitame kirjutada andmed siia:
Mudel (MOD.)	..................
Tootenumber (PNC)	..................
Seerianumber (S.N.)	..................

14. ENERGIATÕHUSUS

* Euroopa Liidu puhul vastavalt EL-i märustele 65/2014 ja 66/2014. Valgevene Vabariigi puhul vastavalt standardile STB 2478-2017, lisa G; STB 2477-2017, lisad A ja B. Ukraina puhul vastavalt dokumendile 568/32020.

Energiatōhususe klass ei kehti Venemaa puhul.

EN 60350-1 - Kodumajapidamises kasutatavad elektrilised toiduvalmistusseadmed - 1. osa: Plii- did, ahjud, auruahjud ja grillid - Efaktiivsuse möömisemeetodid.

14.2 Energia kokkuhoid

Seadmel on omadused, mis aitavad säästa energiat igapäevasel toiduvalmistamisel.

Veenduge, et seadme töötamise ajal on seadme uks korralikult kinni. Ärge küpsetamise ajal seadme ust liiga tihti avage. Jälgige, et uksetihend oleks puhas ja korralikult oma kohal.

Energia kokkuhoiu tagamiseks kasutage metallnõusid.

Kui valmistate järjest mitu küpsetist, püüdke need ahju panna võimalikult lühikeste vahedega.

Küpsetamine pöördõhuga

Võimalusel kasutage energia kokkuhoiuks pöördõhuga küpsetusrežiime.

Jääksoojus

Ventilaator ja valgusti jäävad sisselülitatuks. Ahju väljalülitamisel kuvatakse ekraanil jääksoojuse näit. Seda soojust saab kasutada toidu soojashoidmiseks.

Kui küpsetusaeg on pikem kui 30 minutit, vähendage vähemalt 3-10 minutit enne küpsetusaja lõppu seadme temperatuuri. Seadme sees oleva jääksoojuse abil küpsemine jätkub.

Toidu soojashoidmine

Jääksoojuse kasutamiseks ja toidu soojashoidmiseks valige madalaim võimalik temperatuur.

Küpsetamine väljalülitatud valgustiga

Lülitage küpsetamise ajaks valgusti välja. Pange see põlema ainult siis, kui vaja.

Niiske küpsetus pöördõhuga

Funktsioon, mis säästab küpsetamise ajal energiat.

Selle funktsiooni kasutamisel lülitub lamp automaatselt 30 sekundi pärast välja. Lambi võib soovi korral sisse lülitada, kuid see vähendab eeldatavat energiakokkuhoidu.

15. MENÜÜ STRUKTUUR

15.1 Menüü

• Valige, et sisestada menüüsse.

Menüü struktuur
Juhendatud kūpsetamine	Puhastamine mm/	Seaded

1. samm	2. samm	3. samm	4. samm	5. samm
三	OK	01 - 015	OK
Valige Menüü, Seaded.	Kinnitage sätted.	Valige säte.	Kinnitage sätted.	Reguleerige väärtust ja vaju-tage nuppu OK.

Seaded
O1	Kellaaeg	Muuda	O2	Ekraani heledus	1 - 5
O3	Nuputoonid	1 - Piiks 2 - Klöps 3 - Heli vällas	O4	Helitugevus	1 - 4
O5	Toidusensor Toiming	1 - Alarm ja stopp 2 - Alarm	O6	Uptimer	Sees/Väljas
O7	Sisevalgustus	Sees/Väljas	O8	Kiirkuumutus	Sees/Väljas
O9	Puhastamise meelde-tuletus	Sees/Väljas	O10	Wi-Fi	Sees/Väljas
O11	Automaatne kaugtöö-tamine	Sees/Väljas	O12	TÜhista vörk	Jah/ei
O13	Demorežiim	Aktiveerimis-kood: 2468	O14	Tarkvaraversioon	Kontrollida
O15	Taasta tehaseseaded	Jah/ei

16. JÄÄTMEKÄITLUS

Sümboliga tähistatud materjalid võib ringlusse suunata. Selleks viige pakendid vastavatesse konteineritesse. Aidake hoida keskkonda ja inimeste tervist ning suunake elektri- ja elektroonikajäätmed ringlusse. Ärge visake sümboliga tähistatud seadmeid muude majapidamisjäätmete hulka. Viige seade kohalikku ringluspunkti või pöörduge abi saamiseks kohalikku omavalitsusse.
