Marcă	TOSHIBA
Model	RAS-3M18S3AV-E / RAS-3M26S3AV-E
Tipul produsului	Aer condiționat multi-split mural
Moduri de funcționare	Automat, Răcire, Încălzire, Dezumidificare, Ventilație numai
Interval de temperatură (răcire)	Exterior: -15°C la 46°C / Interior: 21°C la 32°C
Interval de temperatură (încălzire)	Exterior: -15°C la 24°C / Interior: ≤28°C
Interval de temperatură (dezumidificare)	Exterior: -15°C la 46°C / Interior: 17°C la 32°C
Viteze ale ventilatorului	AUTO, LOW-, LOW+, MED-, MED+, HIGH
Funcția Hi-POWER	Da (răcire/încălzire rapidă)
Funcția ECO	Da (economie automată de energie)
Funcția de curățare automată	Da (moduri frig și dezumidificare)
Temporizator de oprire	0,5 până la 12 ore
Repornire automată după pană	Da (dacă temporizatorul nu este activ)
Protecție la repornire	3 minute
Preîncălzire	5 minute înainte de suflare aer cald
Dezghețare automată	Da (ventilatoare oprite)
Telecomandă	Cu afișaj LCD, taste dedicate, baterii AAA
Reglaj luminozitate afișaj	4 niveluri (d0 la d3)
Filtre de aer	Lavabile, curățare la fiecare 2 săptămâni
Întreținere	Lavetă umedă, fără produse chimice
Funcție de funcționare temporară	Fără telecomandă (tasta RESET)

Întrebări frecvente - RAS-3M18S3AV-E - RAS-3M26S3AV-E TOSHIBA

Cum să reglez luminozitatea afișajului telecomenzii?

Apăsați tasta FAN timp de 3 secunde până când se afișează nivelul de luminozitate (d0, d1, d2, d3). Apoi apăsați tastele de reglaj pentru a alege nivelul. d3 = luminozitate maximă, d2 = 50%, d1 = 50% fără indicator de funcționare, d0 = toate luminile stinse.

Cum se folosește funcția Hi-POWER?

Apăsați tasta Hi-POWER a telecomenzii pentru a activa modul de răcire sau încălzire rapidă. Această funcție nu este disponibilă în modurile DRY (dezumidificare) și FAN ONLY (ventilație numai).

Cum se curăță filtrele de aer?

Deschideți grila de admisie a aerului, scoateți filtrele, aspirați-le sau spălați-le cu apă, lăsați-le să se usuce complet, apoi reinstalați-le. Se recomandă curățarea la fiecare 2 săptămâni.

Ce să fac dacă telecomanda nu funcționează?

Folosiți tasta RESET situată pe unitatea interioară pentru a porni/opri aparatul fără telecomandă. În mod temporar, aparatul funcționează automat la 24°C. Verificați și bateriile telecomenzii.

Cum să reglez temporizatorul de oprire?

În timp ce aerul condiționat funcționează, apăsați tasta OFF a telecomenzii, apoi folosiți tasta de reglaj pentru a selecta timpul de oprire (0,5 până la 12 ore), apoi apăsați din nou OFF pentru activare. Apăsați încă o dată pentru anulare.

Care este intervalul de temperatură exterioară pentru încălzire?

Încălzirea funcționează cu o temperatură exterioară între -15°C și 24°C. Sub aceasta, se recomandă utilizarea unui încălzire suplimentară.

Cum se folosește funcția de curățare automată?

În modul Frig sau Dezumidificare, apăsați tasta corespunzătoare de pe telecomandă. Ventilatorul continuă să se rotească timp de 30 de minute după oprire pentru a usca unitatea interioară. Pentru a opri imediat, apăsați de încă două ori în 30 de secunde.

Ce să fac după o pană de curent?

Aerul condiționat repornește automat după o pană dacă niciun temporizator nu este activ. Pentru a anula această funcție, apăsați tasta RESET a unității interioare timp de 3 secunde.

Cum să folosesc telecomanda cu două aeruri condiționate apropiate?

Pentru a evita interferențele, puteți seta telecomanda în modul B. Apăsați tasta RESET a unității interioare, apoi țineți apăsat CHECK până când se afișează '00', apoi apăsați MODE fără a elibera CHECK pentru a trece în modul B.

Cum să pornesc aparatul fără telecomandă?

Apăsați tasta RESET situată pe unitatea interioară. Aparatul pornește în mod automat la 24°C cu viteză automată a ventilatorului. Apăsați din nou pentru a opri.

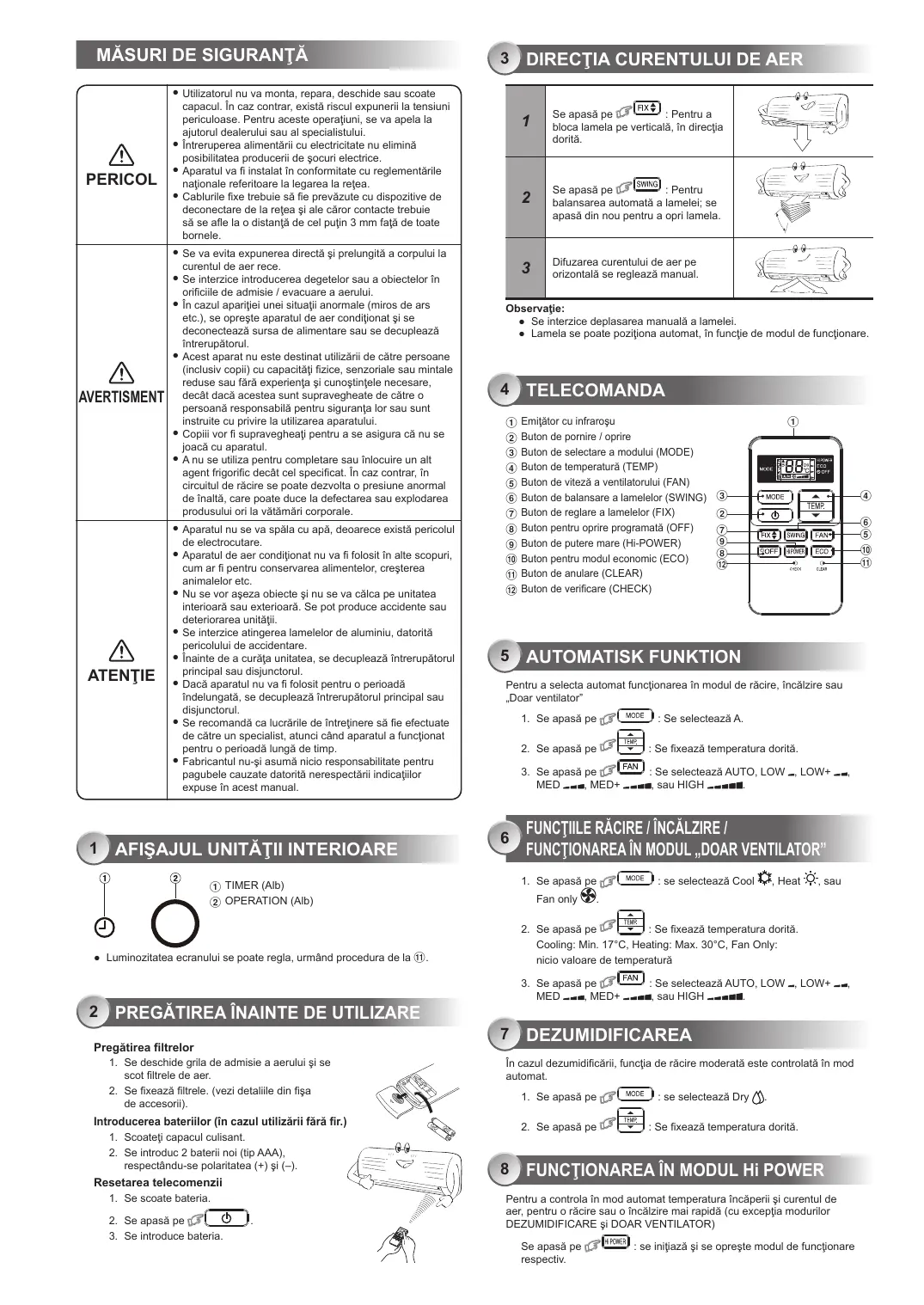

MANUAL DE UTILIZARE RAS-3M18S3AV-E - RAS-3M26S3AV-E TOSHIBA

PERICOL	Utilizatorul nu va monta, repara, desciche Sau scoate capacul. În caz contrar, există riscul expunereri la tensiuri periculoase. Pentru aciste opțuni, se va apela la ajutorul dealerului sau al specialistului. Intreruperea alimentarii cu electricitate nu elimină posibilitatea producrii de socuri elecţie. Aparatul va fi instalat În conformitate cu reglementarile nationale referitoare la legarea la retea. Caburilae fixe trebuie că fie prevăzute cu dispositive de deconnectare de la retea și aleăror contacte trebuie că se afle la o distanţă de cel putjin 3 mm fată de toate bornele.
AVERTISMENT	Se va evita expunerea directă și prelungită a corpului la curentul de aer rece. Se interzeice introducrea degetelor pau a obiectelor În orificile de admisie / evacuire a aerului. În caz aparatiței unei situați anormale (miros de ars etc.), se preoște aparatul de aer conditionat Îs deconnectează sursa de alimentare pau se decuplează intrerupătorul. Acest aparat un este destinat utilizări din câtre persone (inclusiv copii) cu capacități fizice, senziorale tau mindale reduse tau fâră experița și cunostintele necessities, decât dacă acestoea sunt supravegheate de câtre o personă responsabă pentru siguranta lor Sau sunt instruite cu privire la utilizeszarea aparatulu. Copii vor fi supravegheata pentru a se asigura că nu se joacă cu aparatul. A nu se utilize pentru completare pau Înlocuire un alt agent frigorific decât cel specificat. În cz contrar, În circuitul de răcire se poatedezvolta o presiune anormal de inaltă, care poate duce la defecţareau pau explodarea produsului ori la vătamări corporale.
ATENTIE	Aparatul nu se va spăla cu apă, deoarece există pericolul de electrocutare. Aparatul de aer conditioanut nu va fi folosit În alte scopuri, cum ar fi pentru conservarea alimentelor, creştereia animalelor etc. Nu se vor așeză obiecte și nu se va calca pe unitatea interioară pau exteroiară. Se pot produce accidente sau deteriorarea unități. Se interzeice atingerea lamelelor de aluminiu, datorità pericolului de accidentare. Înainte de a curăță unitatea, se decuplează intrerupătorul principal pau disjunktoral. Dacă aparatul nu va fi folosit pentru o periodă Îndelungata, se decuplează intrerupătorul principal Sau disjunktoral. Se recomanda ca lucrările de intreținere să fie efectuate de câtre un specialist, atunci căn aparatul a functionat pentru o periodă lungă de timp. Fabricantul nu-și asumă nico responsabilitate pentru pagubele cauzate datorità nerespectări indicatori expuse În aesct manual.

1 AFISAJUL UNITATI INTERIOARE

① TIMER (Alb)
② OPERATION (Alb)

Luminozitatea ecranului se poate regla, urmând procedura de la 11.

2 PREGÂTIREA ñNAINTE DE UTILIZARE

Pregatirea ftiltrelor

1. Se deschide grila de admisie a aerului si se scot filtrele de aer.
2. Se fixeazà filtrele. (vezi detailile din fas de accesori).

Introducerea bateriil (in cazul utilizarii fara fir.)

1. Scoateş capacul culisant.
2. Se introduc 2 baterii noi (tip AAA), respectandu-se polaritatea (+) s(-).

Resetarea telecomenzii

1. Se scoate bateria.
2. Se apasa pe
3. Se introduce bateria.

3

DIRECTIA CURRENTULUI DE AER

1	Se apasă pe FDX : Pourtu a bloca lamela pe verticală, in direcția doriță.
2	Se apasă pe SWING : Pourtu balansarea automată a lamelei; se apasă din nou pentru a opri lamela.
3	Difuzarea currentului de aer pe orientală se reglează manual.

Observatie:

• Se interzice deplasarea manuală a lamelei.
• Lamela se poate positiona automat, in functie de modul de fonctionare.

4 TELECOMANDA

① Emitător cu infrarosu
② Buton de pomire / opriré
③ Buton de selectare a modului (MODE)
4 Buton de temperatura (TEMP)
(5) Buton de viteza a ventilatorului (FAN)
(6) Buton de balansare a lamelelor (SWING)
⑦ Buton de reglare a lamelelor (FIX)
⑧ Buton pentru oprire programata (OFF)
9 Buton de putere mare (Hi-POWER)
10 Buton pentru modul economic (ECO)
① Buton de anulare (CLEAR)
12 Buton de verificare (CHECK)

5

AUTOMATISK FUNKTION

Pentru a selecta automat fonctionarea i modul de racire, incalzire sau "Doar ventilator"

1. Se apasa pe MODE : Se selecteaza A.

Se fixează temperatura dorita.

1. Se apasa s pe FAN

MED+, MED+ , Sau HIGH

6

FUNCTILE RACIRE / INCALZIRE / FUNCTIONAREA IN MODUL „DOAR VENTILATOR"

1. Se apasa pe MODE : se selecteazä Cool , Heat , sau Fan only
2. Se apară pe TEMP: Se fixează temperatura dorita. Cooling: Min. 17^ , Heating: Max. 30^ , Fan Only: nico valoare de temperatura
3. Se aparës pe FAN : Se selectează AUTO, LOW-, LOW+, MED-, MED+, sau HIGH

7

DEZUMIDIFAREA

In cazul dezumidificari, funca de racire moderata este controlata in mod automat.

1. Se asañs pe MODE: se selecteazá Dry
2. Se apasa pe TELAP:Se fixeazá temperatura dorita.

8

FUNCTIONAREA N MODUL Hi POWER

Pentu a contro in mod automat temperatura incaperei si curentul de aer, pentu o racire sao u incalzire mai rapida (cu exceptia modurilor DEZUMIDIFICARE s DOAR VENTILATOR)

Se apasa pe HIPower: se initjază.si se oprește modul de functiәnare respectiv.

Pentru a controta automaterna taturica nacperi s a economisi energie (cu exceptia moduril DEZUMIDIFICARE s DOAR VENTILATOR)

Se apasa pe ECO : se initjazá.si se oprece modul de functiónare respectiv.

Observatie: Modul de râcire; temperatura stabilità va crește automatù cu un grad/oră timp de 2 ore (creștere de maximum 2 grade). În modul de inçalizire, temperatura stabilità va scádea.

10 UTILIZAREA FUNCTIEI DE PROGRAMARE

Temporizatorul se fi xează atunci cand aparatul de aer conditiorat este in functjune.

Programarea pentru Pornire / oprire (OFF)
1	Apăsăti ☒OFF pentru a introduce setârile de oprire "OFF" a tempororizatorului
2	Apăsăti ☒TEMP ☒pouru a seleța oprirea la timpul de temporizare "OFF" dorit. (0,5 - 12 ore)
3	Apăsăti ☒OFF pentru a introduce setârile de oprire „OFF“ a tempororizatorului.
4	Apăsăti ☒OFF ☒ince a dataș pentru a pri tempororizatorul de oprire "OFF".

11 REGLAREA LUMINOZITÄTII LEDULUI DISPLAY-ULUI

Pentru a reduce luminozitatea ledului display-ului Sau pentru a stinge ledul.

1. Se tine apasat FAN timp de 3 secunde pana cand niveul del luminozitate (dO, d, d2 sau d3) apare pe ercanul LCD al telecomenzii, apo se elibereazà butonul.
2. Se apasa Crestere sau传感 in 4 trepe. Scadere

Ecranul LCD al telecomenzii	Display-ul functiilor	Luminozitate
d3	Ledul se aprinde la luminozitate maximă.	100%
d2	Ledul se aprinde la luminozitate de 50%.	50%
d1	Ledul se aprinde la luminozitate de 50%, ia r ledul de funçionare este stins.	50%
d0	Toate ledurile sunt stinse.	Toate stinse

• In cazul d i si d0, ledul se aprinde tamp de 5 secunde inainte de a se stinge.

12 FUNCTIONAREA TEMPORARA

In cazul pierderii telecomenzii sau al descarcarii baterilor

• Apasarea butonului RESET permite pornerea si oprerea aparatului de aer conditonat fara a utilizes telecomanda.
  Modul de fonctionare this setat la AUTOMATIC, temperatura prestabilita este de 24^ , iar ventilatorul this reglatla viteza automata.

13 FUNCTIA DE REPORNIRE AUTOMATA

Pentru repornirea automata a aparatului de aer conditionat dupa o cadorde
tensiune (cu condiţia ca aparatul sa fie alimentat)
Fixare

1. Pentru stabilirea modului de fonctionare, se tine apasat butonul RESET de pe unitatea interioara temp de 3 secunde. (se aud 3 bipuri, iar indicatorul de fonctionare se aprinde intermitent de 5 ori pe secundà temp de 5 secunde).
2. Pentru anularea modului de fonctionare, se tine apasat butonul RESET de pe unitatea interioar a temp de 3 secunde. (se aud 3 bipuri, dar indicatorul de fonctionare nu se aprinde intermittent)
3. In cazul in case cronometrul de pornire sau de oprine este setat, FUNCtia DE REPORNIRE AUTOMATA nu este activata.

14 FUNCTIONAREA IN MODUL DE CURA JARE AUTOMATA (NUMAI IN MODUL DE RACIRE S I DE DEZUMIDIFICARE)

Pentru a eliminà mirosurile neplacute produse de umiditatea din unitatea interioarà.

1. Dacă se apasa o data pe butonul in modul „Răcire" sa „Dezumidificare", ventilatorul va continua să functioneze în 30 de minute, după care se va opri automat. Acest lucru va reduce umezeala din unitatea interioara.
2. Pentru a ori unitatea immediat, apasa t de inca 2 ori in interval de 30 de secunde.

Mai intai, se decupleazá disjunctorul.

Unitatea interioarä sī telecomanda

La nevoie, unitatea interioara s telecomanda se curata cu o cárpa ureda.
- Nu se vor folosi benzină, diluant, praf de lustruit pau lavete impregnate cu substanțe chimice.

Filtrele de aer

Se vor curata o data la 2 saptamani.

1. Se deschide grila de admisie a aerului.
2. Se scot filtrele de aer.
3. Se curata cu aspiratorul Sau se spala, apoi se lasa sa se usuce.
4. Se monteazá la loc filtré de aer sé inchide grila de admisie a aerului.

FUNCTIONAREA SI PERFORMANTELE

1. Funcja de protecje de trei minute: impiedica activare aparatulii timp de 3 minute atunci candide this repornit imediat dupce a fost prxicr.
2. Preincalzirea: preincalzeste aparatul temp de 5 minute Inaiente de pornura functjei de incalzire.
3. Controlul aerului cald: Atunci cánd temperatura incaperei ajunge la valoarea fixata, viteza ventilatorului este redusă automat, iar unitatea exteroiară se oprește.
4. Dezgheṭaea automata: in timpuldezghetāri, ventilatoarele sunt oprit
5. Capacitatea de incalzire: caldura este absorbita din mediol extern si degajata in incapere. Atunci cand temperatura exteroarare este prea scazutla, se recomanda sa se foloseasca un alt aparat de incalztin combinatiecu aparatul de aer conditonat.
6. Indicazioni in cazul ninsorilor puternice: unititatea exterioraria va fi amplasata intr-un loc in care sa nu fie afectata de nisoare, acumularea de frunze sue alte materiale naturale.
7. In timpul fonctionarii aparatului se pot auzi pocrete slate. Aceste sunete nu indica o defectuie, deoarece pot fi cauzate de dilatarea / contractarea plasticului.

Observatie: Punctele 2-6 sunt valabile pentru modelee cu incalzire Condlitile de fonctionare a aparatului de aer conditionat

Temp. Functionare	Temperatură exterioară	Temperatura înăperii
Încălizire	-15°C ~ 24°C	Sub 28°C
Răcire	-15°C ~ 46°C	21°C ~ 32°C
Dezumidificare	-15°C ~ 46°C	17°C ~ 32°C

PROBLEME TEHNICE (ASPECTE DE VERIFICAT)

Aparatul nu fonctioneză.	Răcirea sau înçălzirea se efectuează anormal de lent.
• Intrerupătorul principal este decuplat. • Disjunkturul este activat pentru a intrerupe alimentarea cu electricitate. • Intreruperea curentului electric • Funția de pornire programata este activăt.	• Filtrele sunt pline de graf. • Temperatura a fost Incorrect fixata. • Ușile sau ferestrele sunt deschise. • Orificuiul de admisie sau de evacuirea a aerului de pe unitatea exteriorară este blocat. • Viteza ventilatorului este prea redusă. • Modul de functiONARE este FAN sau DRY.

ALEGEREATELECOMENZII A-B

Pentru a identifica telecomandautilizataptuerto ficare unitate interioarain cazul in care sunt instalate 2 aparate de aer condi t

Setarea telecomenzii B

1. Se apasa se butonul RESET de pe unitatea interioarà pentru a porni aparatul de aer condidaton.
2. Se indreaptá telecomanda câtre unitatea interioară.
3. Se tine apañsat butonui CHECK de pe telecomanda; pe acest buton se apasa cu várful unui creion. Pe afiṣaj apare „00". (Imaginae ①)
4. Se apasa pe MODE tinánd apasat butonul CHECK. Pe afiagaj va apacea, B", inlocuid cífrefe, .00", iar aparatal de aer conditonat se va opti. Telecomanda B este membratora. (Imaginae ②)

Observatie: 1. Pentru a reseta telecomanda la A, se repetă pasii de mai sus.

1. Telecomanda A nu are afisaj "A".
2. Setarea din fabrica a telecomenzii este A.
