KÄYTTÖOHJE RAS-3M18S3AV-E - RAS-3M26S3AV-E TOSHIBA

● Älä asenna tai korjaa laitetta ominpäin äläkä avaa tai irrota sen kantta. Muussa tapauksessa voit altistua vaarallisen suurille jännitteille. Pyydä jälleenmyyjää tai valtuutettua asentajaa suorittamaan nämä toimenpiteet. ● Laitteen virran katkaiseminen ei poista mahdollisen sähköiskun vaaraa. ● Laite on asennettava paikallisten sähkömääräysten mukaisesti. ● Kiinteään johdotukseen on liitettävä pääkytkin, jonka koskettimien ilmaväli on vähintään 3 mm kaikissa navoissa. ● Älä altista kehoasi pitkäksi aikaa kylmälle ilmavirralle. ● Älä työnnä sormea tai mitään tavaroita ilmanottoaukkoon/ ilman ulostuloaukkoon. ● Mikäli jotakin epätavallista (palaneen käryä tms.) ilmenee, pysäytä ilmastointilaite ja kytke se irti virtalähteestä tai katkaise virta katkaisimesta. ● Tätä laitetta ei saa käyttää henkilöt (mukaan lukien lapset), joiden fyysiset, aisti tai henkiset kyvyt ovat rajoittuneet, tai joilla ei ole riittävää kokemusta tai tuntemusta laitteesta, ellei heidän turvallisuudesta vastuussa oleva henkilö ole opastanut heitä siinä. ● Lapsia on kiellettävä leikkimästä laitteella. ● Älä käytä mitään muuta kuin määritettyä kylmäainetta aineen lisäyksen tai vaihdon yhteydessä. Muuten jäähdytyskiertoon saattaa kehittyä epätavallisen korkea paine, mikä puolestaan voi johtaa tuotteen vikaantumiseen tai räjähtämiseen tai aiheuttaa henkilövahingon. ● Älä pese laitetta vedellä. Se voi aiheuttaa sähköiskun. ● Älä käytä ilmastointilaitetta muuhun kuin sen varsinaiseen käyttötarkoitukseen, esim. elintarvikkeiden pitämiseen viileänä tms. ● Älä nouse sisä-/ulkoyksikön päälle tai laita mitään sen päälle. Se voi johtaa tapaturmaan tai vahingoittaa laitetta. ● Älä kosketa alumiinilaippaa, sillä se sattaa aiheuttaa loukaantumisen. ● Katkaise laitteen virta pääkytkimestä tai virtakytkimestä ennen sen puhdistamista. ● Jos laitetta ei aiota käyttää pitkään aikaan, katkaise sen virta pääkytkimestä tai virtakytkimestä. ● On suositeltavaa, että laitteen huolto annetaan asiantuntijan hoidettavaksi pitkän käyttöajan jälkeen. ● Valmistaja ei ota mitään vastuuta vahingoista, joita aiheutuu jos tämän oppaan ohjeita ei noudateta.

ILMANVIRTAUKSEN SUUNTA Paina : Siirrä säleikkö haluamaasi asentoon pystysuunnassa.

Paina : Llma virtaa automaattisesti. Pysäytä säleikön kääntyminen painamalla painiketta uudelleen.

Säädä haluamasi asento vaakasuunnassa manuaalisesti.

Huomaa: ● Älä liikuta säleikköä käsin tai muulla tavalla. ● Säleikkö saattaa automaattisessa- tilassa ollessa liikkua.

4 1 2 3 4 5 6 7 8 9 ! " #

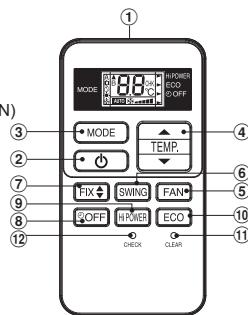

KAUKO-SÄÄDIN Infrapunalähetin Käynnistys-/pysäytyspainike Tilanvalintapainike (MODE) Lämpötilan säätöpainike (TEMP) Puhaltimen nopeuden säätöpainike (FAN) Säleikön suuntaamis-painike (SWING) 3 Säleikön asetuspainike (FIX) Pysäytysajastimen painike (OFF) Suurtehopainike (Hi-POWER) Virransäästöpainike (ECO) Poisto-painike (CLEAR) Tarkistus-painike (CHECK)

Jäähdytyksen, lämmityksen tai pelkän puhallinkäytön automaattinen valinta sekä

6 ● Näytön kirkkautta voi säätää noudattamalla sivun " ohjeita.

: Aseta haluamasi lämpötila.

Suodattimien valmistelu

Paristojen asentaminen (käytettäessä langatonta toimintoa.) 1. Irrota liu'utettava suojus. 2. Laita sisään kaksi uutta AAA-paristoa varmistaen, että (+)- ja (–)-navat tulevat oikein päin.

: Aseta haluamasi lämpötila. 2. Paina Jäähdytys: Min. 17°C, Lämmitys: Max. 30°C, Pelkkä puhallin: Ei määritetä

VALMISTELU ENNEN KÄYTTÖÄ 1. Avaa ilmanottosäleikkö ja irrota ilmansuodattimet. 2. Kiinnitä suodattimet. (Kts. täydentäviä tietoja liitteestä)

KUIVATUS Kosteuden poistoa varten keskitasoinen jäähdytystoiminto säädetään automaattisesti. 1. Paina 2. Paina

: Aseta haluamasi lämpötila.

Kauko-säätimen Uudelleenasettaminen 1. Poista paristo. . 2. Paina 3. Aseta paristo paikalleen.

Voidaksesi automaattisesti säättää huonelämpötilaa ja ilmanpuhallusta nopeuttaaksesi viilentymistä tai lämpenemistä. (Ei toimi KUIVATUS ja PELKKÄ PUHALLIN tiloissa) Paina

: Käynnistä ja pysäytä toiminta.

15 HUOLTO VIRRANSÄÄSTÖTOIMINTO

Voidaksesi automaattisesti säättää huonelämpötilaa ja säästää energiankulutusta (Ei toimi KUIVATUS ja PELKKÄ PUHALLIN tiloissa) Paina

Huomaa: Viileentäminen: Asetettu lämpötila nousee automaattisesti yhdellä asteella tunnissa kahden tunnin ajan (enintään kahden asteen verran). Lämmittäessä asetettu lämpötila vastaavasti alenee yhdellä asteella tunnissa.

10 AJASTINKÄYTTÖ Aseta ajastin ilmastointilaitteen käydessä. Käynnistys- asettaminen 1

Aseta ajastimen OFF-asetukset painamalla

asettaaksesi OFF ajastuksen.

uudelleen peruuttaaksesi OFF ajastuksen.

Näytön lampun kirkkauden säätö tai sammuttaminen: 1. Pidä -painiketta painettuna 3 sekunnin ajan, kunnes , tai ) näkyy kaukosäätimen LCD-näytössä. kirkkaustaso ( , Vapauta painike. Rise

kirkkauden 4 eri tasolle. Kaukosäätimen LCD-näyttö

painamalla voit säätää Decrease

● Puhdista sisäyksikkö ja kaukosäädin tarvittaessa kostealla liinalla. ● Älä käytä bensiiniä, tinneriä, puhdistusjauhetta tai kemiallisesti käsiteltyä puhdistusliinaa.

Ilmansuodattimet Puhdista laite kahden viikon välein. 1. Avaa ilmanottosäleikkö. 2. Irrota ilmansuodattimet. 3. Imuroi tai pese ja kuivaa ne. 4. Aseta ilmansuodattimet takaisin paikalleen ja sulje ilmanottosäleikkö.

16 TOIMINTA JA SUORITUSKYKY

11 NÄYTÖN LAMPUN KIRKKAUDEN SÄÄTÖ

Katkaise ensin laitteen virta virtakatkaisimesta.

Sisäyksikkö ja kaukosäädin

: Käynnistä ja pysäytä toiminta.

1. Kolmen minuutin suojaustoiminto: Laite aktivoituu kolmen minuutin viiveellä, kun se käynnistetään uudelleen tai kytketään päälle äkillisesti. 2. Esilämmitystoiminto: Laitetta esilämmitetään viiden minuutin ajan ennen lämmitystoiminnon käynnistymistä. 3. Lämpimän ilman säätö: Kun huoneenlämpötila saavuttaa asetetun lämpötilan, puhaltimen nopeus hidastuu automaattisesti ja ulkoyksikkö pysähtyy. 4. Automaattinen sulatus: Puhaltimet pysähtyvät sulatuksen ajaksi. 5. Lämmitysteho: Lämpö absorboidaan ulkoilmasta ja se vapautuu huonetiloihin. Kun ulkolämpötila on liian matala, on käytettävä muuta suositeltua lämmityslaitetta yhdessä ilmastointilaitteen kanssa. 6. Estä lumen kerääntyminen ulkoyksikön päälle: Valitse ulkoyksikölle sellainen paikka, jossa sen päälle ei pääse kerääntymään lunta, puista pudonneita lehtiä tai vastaavaa 7. Laitteesta saattaa kuulua vähäistä natinaa sen toiminnan aikana. Tämä on normaalia, sillä ääni aiheutuu muovin laajentumisesta tai supistumisesta. Huomaa: kohdat 2-6 koskevat lämmitysmallia. Ilmastointilaitteen käyttöolosuhteet Temp.

Lamppu palaa täydellä kirkkaudella. 50% Lamppu palaa 50 %:n kirkkaudella. 50%

Lamppu palaa 50 %:n kirkkaudella ja toimintolamppu on sammutettuna.

Kaikki lamput on sammutettu.

● Tilojen ja se sammuu.

esimerkeissä lamppu syttyy 5 sekunnin ajaksi ennen kuin

Käyttö Lämmitys Jäähdytys Kuivatus

17 VIANETSINTÄ (TARKISTETTAVAT SEIKAT) Laitteen päävirtakytkin on offasennossa.

12 TILAPÄINEN KÄYTTÖ

● Jäähdytyksen tai lämmityksen teho on heikko. ● Laitteen virransyöttö on katkaistu virrankatkaisimesta. ● Virransyöttö on katkennut (esim. sähkökatko). ● Käynnistysajastin on asetettu.

Jos kaukosäädin on kadoksissa tai sen paristot ovat tyhjentyneet ● Laite voidaan käynnistää tai pysäyttää ilman kaukosäädintä painamalla RESET-painiketta. ● AUTOMAATTINEN-toiminta on tehdasasetuksena, esiasetettu lämpötila on 24°C. Puhallin-toiminnan tehdasasetuksena on automaattinen nopeus.

Pöly on tukkinut suodattimet. Lämpötilaa ei ole asetettu oikein. Ikkuna tai ovi on auki. Ulkoyksikön ilmanottoaukko tai ilman ulostuloaukko on tukkeutunut. ● Puhaltimen nopeus on liian hidas. ● Käyttötila on FAN tai DRY.

18 KAUKOSÄÄTIMEN A-B VALINTA Ilmastointilaite käynnistyy automaattisesti uudelleen sähkökatkon jälkeen (Laitteen virran on oltava päällä sähkökatkon sattuessa.)

Näin voit käyttää samaa kaukosäädintä erikseen kahden toistensa läheisyydessä sijaitsevan ilmastointilaitteen kanssa.

Kaukosäätimen B-asetus

1. Paina ja pidä alaspainettuna sisäyksikön RESET-painiketta 3 sekunnin ajan. (Kuulet 3 piippausta ja TOIMINTA valo vilkkuu 5 kertaa/sekunti viiden sekunnin ajan) 2. Paina ja pidä alaspainettuna sisäyksikön RESET-painiketta 3 sekunnin ajan kumotaksesi toiminto. (Kuulet 3 piippausta mutta TOIMINTA valo ei vilku) • Jos ajastin PÄÄLLÄ tai POIS asetetaan, ei AUTOMAATTINEN UUDELLEENKÄYNNISTYS aktivoidu.

ITSEPUHDISTUSTOIMINTO (VAIN JÄÄHDYTYS- JA KUIVAKÄYTTÖ)

Sisäyksikköön kerääntyvän kosteuden aiheuttaman pahan hajun välttämiseksi.

1. Paina sisäyksikön RESET-painiketta käynnistääksesi ilmastointilaite. 2. Suunta kauko-säädin sisäyksikköä kohti. -painiketta kynän kärjen avulla. 3. Paina ja pidä kauko-säätimen “00” tulee näkyviin ruudulle. (Kuva 1) 4. Samalla kun painat -painiketta, paina . “B” tulee näkyviin ja “00” katoaa. Ilmastointilaite sammuu. Kauko-ohjaimen B-asetus tallentuu muistiin. (Kuva 2) Huomaa: 1. Toimi yllä esitetyllä tavalla asettaaksesi kaukosäädin A-tilaan. 2. Kauko-säätimen A-asetuksen “A” ei tule näkyviin. 3. Kauko-säätimen tehdasasetus on A.

-painiketta painetaan kerran “jäähdytys”- tai 1. Jos “kuivatuskäytön” aikana, puhallin toimii vielä 30 minuutin ajan, minkä jälkeen se kytkeytyy automaattisesti pois päältä. Näin varmistetaan kosteuden väheneminen sisäyksiköstä. 2. Pysäytä laite välittömästi painamalla sekunnin kuluessa.
