MODE D'EMPLOI RAS-3M18S3AV-E - RAS-3M26S3AV-E TOSHIBA

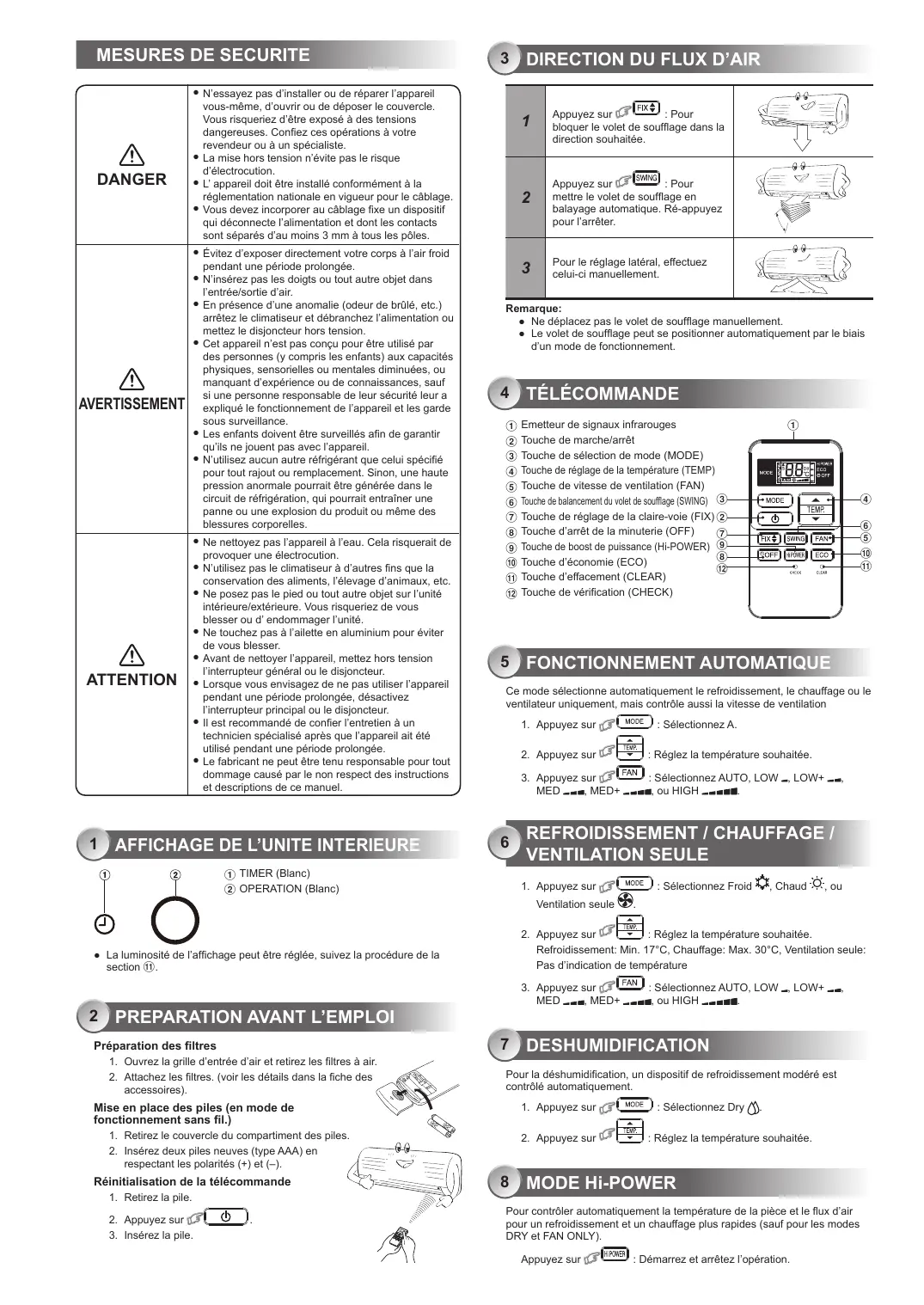

● N’essayez pas d’installer ou de réparer l’appareil vous-même, d’ouvrir ou de déposer le couvercle. Vous risqueriez d’être exposé à des tensions dangereuses. Confiez ces opérations à votre revendeur ou à un spécialiste. ● La mise hors tension n’évite pas le risque d’électrocution. ● L’ appareil doit être installé conformément à la réglementation nationale en vigueur pour le câblage. ● Vous devez incorporer au câblage fixe un dispositif qui déconnecte l’alimentation et dont les contacts sont séparés d’au moins 3 mm à tous les pôles.

● Évitez d’exposer directement votre corps à l’air froid pendant une période prolongée.

● N’insérez pas les doigts ou tout autre objet dans l’entrée/sortie d’air. ● En présence d’une anomalie (odeur de brûlé, etc.) arrêtez le climatiseur et débranchez l’alimentation ou mettez le disjoncteur hors tension. ● Cet appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales diminuées, ou manquant d’expérience ou de connaissances, sauf si une personne responsable de leur sécurité leur a expliqué le fonctionnement de l’appareil et les garde sous surveillance. ● Les enfants doivent être surveillés afin de garantir qu’ils ne jouent pas avec l’appareil. ● N’utilisez aucun autre réfrigérant que celui spécifié pour tout rajout ou remplacement. Sinon, une haute pression anormale pourrait être générée dans le circuit de réfrigération, qui pourrait entraîner une panne ou une explosion du produit ou même des blessures corporelles.

● Ne nettoyez pas l’appareil à l’eau. Cela risquerait de provoquer une électrocution.

● N’utilisez pas le climatiseur à d’autres fins que la conservation des aliments, l’élevage d’animaux, etc. ● Ne posez pas le pied ou tout autre objet sur l’unité intérieure/extérieure. Vous risqueriez de vous blesser ou d’ endommager l’unité. ● Ne touchez pas à l’ailette en aluminium pour éviter de vous blesser. ● Avant de nettoyer l’appareil, mettez hors tension l’interrupteur général ou le disjoncteur. ● Lorsque vous envisagez de ne pas utiliser l’appareil pendant une période prolongée, désactivez l’interrupteur principal ou le disjoncteur. ● Il est recommandé de confier l’entretien à un technicien spécialisé après que l’appareil ait été utilisé pendant une période prolongée. ● Le fabricant ne peut être tenu responsable pour tout dommage causé par le non respect des instructions et descriptions de ce manuel.

: Pour bloquer le volet de soufflage dans la direction souhaitée.

: Pour mettre le volet de soufflage en balayage automatique. Ré-appuyez pour l’arrêter.

Pour le réglage latéral, effectuez celui-ci manuellement.

● Ne déplacez pas le volet de soufflage manuellement. ● Le volet de soufflage peut se positionner automatiquement par le biais d’un mode de fonctionnement.

2 3 4 5 6 7 8 9 ! " #

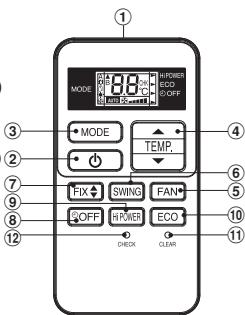

TÉLÉCOMMANDE Emetteur de signaux infrarouges

Touche de marche/arrêt Touche de sélection de mode (MODE) Touche de réglage de la température (TEMP) Touche de vitesse de ventilation (FAN) Touche de balancement du volet de soufflage (SWING) 3 Touche de réglage de la claire-voie (FIX) 2 Touche d’arrêt de la minuterie (OFF) 7 Touche de boost de puissance (Hi-POWER) 9 8 Touche d’économie (ECO) # Touche d’effacement (CLEAR) Touche de vérification (CHECK)

FONCTIONNEMENT AUTOMATIQUE Ce mode sélectionne automatiquement le refroidissement, le chauffage ou le ventilateur uniquement, mais contrôle aussi la vitesse de ventilation

: Réglez la température souhaitée.

: Sélectionnez AUTO, LOW , LOW+

REFROIDISSEMENT / CHAUFFAGE /

VENTILATION SEULE 1. Appuyez sur Ventilation seule

: Sélectionnez Froid

: Réglez la température souhaitée.

2. Appuyez sur Refroidissement: Min. 17°C, Chauffage: Max. 30°C, Ventilation seule: Pas d’indication de température

● La luminosité de l’affichage peut être réglée, suivez la procédure de la section ".

: Sélectionnez AUTO, LOW , LOW+

Préparation des filtres

1. Ouvrez la grille d’entrée d’air et retirez les filtres à air. 2. Attachez les filtres. (voir les détails dans la fiche des accessoires).

Pour la déshumidification, un dispositif de refroidissement modéré est contrôlé automatiquement.

Mise en place des piles (en mode de fonctionnement sans fil.)

1. Retirez le couvercle du compartiment des piles.

2. Insérez deux piles neuves (type AAA) en respectant les polarités (+) et (–).

Réinitialisation de la télécommande

1. Retirez la pile. 2. Appuyez sur 3. Insérez la pile.

: Réglez la température souhaitée.

MODE Hi-POWER Pour contrôler automatiquement la température de la pièce et le flux d’air pour un refroidissement et un chauffage plus rapides (sauf pour les modes

DRY et FAN ONLY). Appuyez sur

: Démarrez et arrêtez l’opération.

15 ENTRETIEN MODE ECO

Pour contrôler automatiquement les économies d’énergie d’une pièce

(sauf pour les modes DRY et FAN ONLY) Appuyez sur

: Démarrez et arrêtez l’opération.

Remarque: Mode refroidissement; la température définie augmentera automatiquement d’1 degré/heure pendant 2 heures (2 degrés d’augmentation maximum). Pour le mode chauffage, la température définie diminuera.

10 FONCTIONNEMENT DE LA MINUTERIE Régler la minuterie lorsque le climatiseur est en fonctionnement.

Réglage de la mise en arrêt de la minuterie 1 2

pour entrer dans le réglage de mise à l’arrêt

Appuyez sur de la minuterie

Appuyez sur pour sélectionner le temps d’arrêt de la minuterie (0,5 – 12 heures)

Appuyez une nouvelle fois sur l’arrêt de la minuterie.

pour activer la mise à l’arrêt de la minuterie. pour annuler la mise à

11 RÉGLAGE DE LA LUMINOSITÉ DE LA LAMPE Pour diminuer la luminosité de la lampe d’affichage ou la désactiver.

1. Maintenez la touche enfoncée pendant 3 secondes jusqu’à , ou ) s’affiche sur ce que le niveau de luminosité ( , l’afficheur LCD de la télécommande, puis relâchez la touche. Monter

2. Appuyez sur en 4 niveaux.

pour régler la luminosité

Afficheur LCD de la télécommande

Affichage de l’opération

La lampe s’éclaire à pleine luminosité.

La lampe s’éclaire à une luminosité de 50 %.

La lampe s’éclaire à une luminosité de 50 % et la lampe de fonctionnement est désactivée.

● Dans les exemples de s’éteindre.

● Nettoyez l’unité intérieure et la télécommande avec un chiffon humide quand cela s’avère nécessaire.

● N’utilisez pas de benzène, de thérébentine, de poudre de polissage ou un chiffon traité chimiquement.

Nettoyez-les toutes les 2 semaines.

1. Ouvrez la grille d’admission d’air. 2. Retirez les filtres à air. 3. Aspirez-les ou lavez-lez puis laissez-les sécher. 4. Réinstallez les filtres à air et fermez la grille d’admission d’air.

16 FONCTIONS ET PERFORMANCES

1. Fonction de protection de trois minutes: Cette fonction empêche l’appareil de fonctionner pendant 3 minutes environ en cas de remise en marche immédiate après un arrêt de l’appareil. 2. Fonction de préchauffage: Préchauffe l’appareil pendant 5 minutes avant de souffler de l’air chaud. 3. Commande d’air chaud: Quand la température ambiante atteint la température définie, la vitesse du ventilateur est automatiquement réduite et l’unité extérieure est arrêtée. 4. Dégivrage automatique: Les ventilateurs s’arrêtent pendant le dégivrage. 5. Capacité de chauffage: La chaleur est absorbée de l’extérieur et libérée dans la pièce. Quand la température extérieure est insuffisante, il est recommandé d’utiliser un autre appareil de chauffage associé au climatiseur. 6. Conseils pour éviter les accumulations de neige: Choisissez pour l’unité extérieure un emplacement qui n’est pas exposé aux flocons de neige, et à l’accumulation de feuilles ou autres débris saisonniers. 7. Quelques faibles sons de craquement peuvent se faire entendre pendant le fonctionnement de l’appareil. Ceci est normal car ces craquements peuvent être provoqués par l’expansion/la contraction du plastique. Remarque: Les points 2 à 6 s’appliquent aux modèlex réversibles. Conditions de fonctionnement du climatiseur Temp.

Toutes les lampes sont désactivées.

Commencez par mettre le disjoncteur hors tension.

Unité intérieure et télécommande

, la lampe s’éclaire pendant 5 secondes avant

12 FONCTIONNEMENT TEMPORAIRE Utilisez ce mode quand les piles de la télécommande sont à plat ou que la télécommande est mal positionnée.

● L’appui de la touche RESET permet de démarrer et d’arrêter l’appareil sans utiliser la télécommande. ● Le mode de fonctionnement est réglé sur AUTOMATIC, la température prédéfinie est de 24°C et le mode de fonctionnement du ventilateur est réglé sur vitesse automatique.

Mode de fonctionnement

Chauffage Refroidissement Déshumidification

Température extérieure

17 DEPANNAGE (ELEMENTS A VERIFIER)

Le refroidissement ou le chauffage est anormalement lent.

L’appareil ne fonctionne pas.

● L’interrupteur d’alimentation principal est hors tension. ● Le disjoncteur est activé pour couper l’alimentation. ● L’alimentation électrique est coupée. ● La minuterie ON est réglée.

● Les filtres sont encrassés.

● La température n’ a pas été réglée correctement. ● Les fenêtres ou les portes sont ouvertes. ● L’entrée ou la sortie d’air de l’unité extérieure est obstruée. ● La vitesse du ventilateur est trop lente. ● Le mode de fonctionnement FAN ou DRY est activé.

Cette fonction redémarre automatiquement le climatiseur après une panne secteur (à condition que l’appareil soit sous tension).

Pour distinguer l’utilisation de la télécommande pour chaque unité intérieure dans le cas où 2 climatiseurs sont installés à proximité.

Réglage B de la télécommande.

1. Maintenez la touche RESET de l’unité intérieure enfoncée pendant trois secondes pour définir le mode. (On entend 3 bips et l’indicateur

OPERATION clignote 5 fois/seconde pendant 5 secondes). 2. Maintenez la touche RESET de l’unité intérieure enfoncée pendant 3 secondes pour annuler le mode. (On entend 3 bips mais l’indicateur OPERATION ne clignote pas) • Si le minuteur de marche (ON) ou d’arrêt (OFF) est sélectionné, la OPERATION DE REDEMARRAGE AUTOMATIQUE n’est pas activée.

Ce mode évite les mauvaises odeurs dégagées par l’humidité présente dans l’unité intérieure. en mode “Froid”

1. Si vous appuyez une fois sur la touche ou “Déshumidification”, le ventilateur continue de tourner pendant 30 minutes supplémentaires, puis s’arrête automatiquement. Cela réduit l’humidité accumulée dans l’unité intérieure. 2. Pour arrêter immédiatement l’unité, appuyez 2 fois de plus sur dans les 30 secondes.

1. Appuyez sur la touche RESET de l’unité intérieure pour mettre le climatiseur en marche.

2. Pointez la télécommande en direction de l’unité intérieure. de la télécommande enfoncée avec la pointe 3. Maintenez la touche d’un stylo. “00” apparaît sur l’afficheur. (Image 1) 4. Appuyez sur la touche sans relâcher la touche . “B” apparaît sur l’afficheur. “00” disparaît et le climatiseur s’arrête. La télécommande B est mémorisée. (Image 2) Remarque: 1. Répétez les étapes ci-dessus pour réinitialiser la télécommande en A. 2. La télécommande A n’a pas d’affichage “A”. 3. Le réglage par défaut d’usine de la télécommande est A.
