CS500PLCPT100 - Adaptor Powerline KONIG - Manual de utilizare gratuit

Tip produs	Adaptor CPL (Comunicație prin cablu electric)
Marcă	Konig
Model	CS500PLCPT100
Normă	HomePlug AV
Debit maxim teoretic	500 Mbps
Porturi rețea	1 port Ethernet RJ10/100
Priza integrată	Da, cu filtru antiparaziți
Alimentare	Prin priză de perete (100-240 V AC, 50/60 Hz)
Consum electric	Mai puțin de 5 W în standby
Dimensiuni (L x l x H)	80 x 50 x 30 mm
Greutate	90 g
Temperatură de funcționare	0 °C până la 40 °C
Umiditate de funcționare	20 % până la 80 % HR
Securitate	Criptare AES 128 biți
Plug and Play	Da, nicio configurare necesară
Întreținere și curățare	Deconectați și ștergeți cu o cârpă moale și uscată
Piese de schimb și reparabilitate	Nereparabil de utilizator, contactați serviciul de asistență

Întrebări frecvente - CS500PLCPT100 KONIG

Cum instalez adaptorul CPL Konig CS500PLCPT100 ?

Conectați adaptorul direct la o priză de perete (evitați prelungitoarele). Conectați-l la router printr-un cablu Ethernet. Într-o altă cameră, conectați un al doilea adaptor și conectați dispozitivul la acesta. Conexiunea se stabilește automat.

Ce debit real se poate aștepta de la CS500PLCPT100 ?

Debitul teoretic este de 500 Mbps, dar în practică depinde de calitatea cablajului electric și de distanță. În general, așteptați-vă la 100-200 Mbps pentru utilizare curentă (streaming, jocuri).

Acest adaptor funcționează cu orice operator de internet ?

Da, adaptorul CPL este independent de operator. Funcționează cu orice router internet care are un port Ethernet.

Pot conecta mai multe adaptoare CPL Konig ?

Da, puteți adăuga până la 16 adaptoare pe aceeași rețea electrică. Ele se vor conecta automat între ele.

Cum îmi securizez rețeaua CPL ?

În mod implicit, criptarea AES 128 biți este activă. Pentru mai multă securitate, puteți apăsa butonul Pair (sincronizare) de pe fiecare adaptor pentru a crea o rețea privată.

Consumă multă energie adaptorul CPL ?

Nu, consumă mai puțin de 5 W în standby și aproximativ 3 W în funcționare. Poate rămâne conectat permanent fără impact semnificativ asupra facturii.

Ce fac dacă conexiunea CPL este lentă sau instabilă ?

Verificați dacă adaptoarele sunt conectate direct la prize de perete, evitați prelungitoarele și aparatele electrice cu pornire puternică (aspirator, cuptor cu microunde). Deconectați/reconectați adaptoarele.

Pot folosi adaptorul CPL cu o priză paratrăsnet ?

Este preferabil să conectați adaptorul direct la o priză de perete. Prelungitoarele cu paratrăsnet pot filtra semnalul CPL și pot reduce performanțele.

Cum curăț adaptorul CPL ?

Deconectați-l înainte de curățare. Utilizați o cârpă moale și uscată. Nu folosiți niciodată produse lichide sau abrazive.

Unde găsesc manualul complet al CS500PLCPT100 ?

Manualul este disponibil gratuit pentru descărcare pe site-uri precum notice-facile.com. Căutați 'Konig CS500PLCPT100 manual'.

MANUAL DE UTILIZARE CS500PLCPT100 KONIG

Capitolul 1: Instalarea liniei de alimentare HomePlug

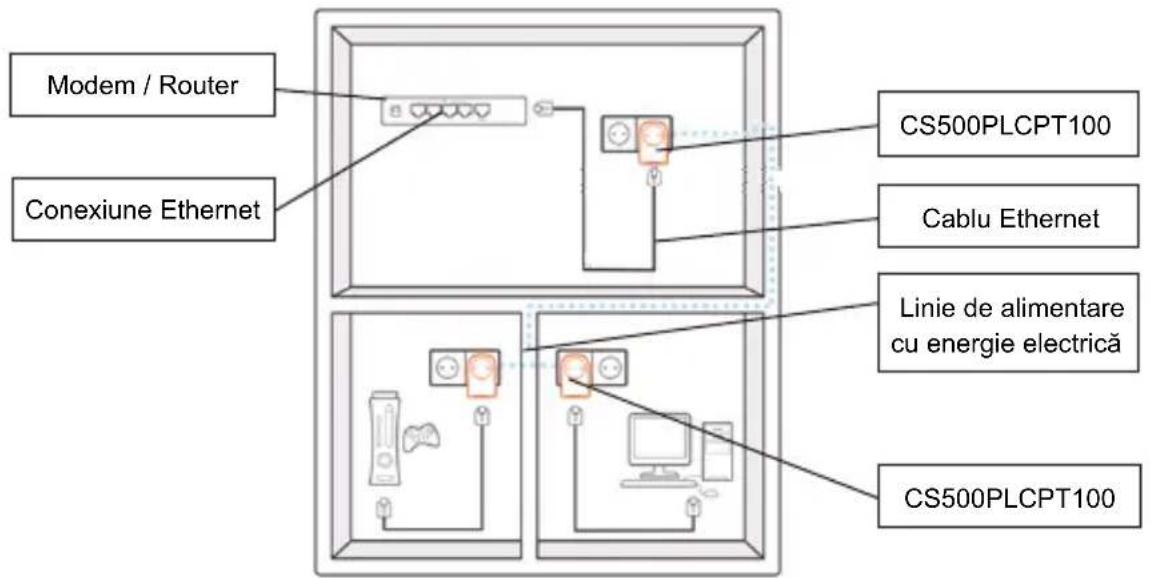

1.1 Diagrama sistemului

Aduceți accesul la internet de mare viteză în fiecare cameră din locuința dumneavoastră cu ajutorul acestui HomePlug AV Ethernet Bridge Nano. Puteți să redați filme HD și muzică, să jucați jocuri online cu mai mulți jucători și multe altele.

Notă: Acest HomePlug AV Ethernet Bridge Nano trebuie să se împerecheze cel puțin cu alt dispozitiv compatibil HomePlug AV pentru a realiza un sistem funcțional.

1.2 Caracteristicile carcasei frontale

Caracteristicile carcasei / Luminile de stare

Pe partea frontală a dispozitivului se găsesc 3 tipuri de lumini de stare (a se vedea mai jos)

Alimentare

Lumina aprinsă: Dispozitivul este în funcțiune

Lumini stinse: Dispozitivul nu este în funcțiune

Lumina verde clipește (1 secundă sta aprinsă, 14 secunde stinsă): Dispozitivul este în modul stand-by (modul de așteptare)

Conexiune PLC

Lumina pentru conexiunea PLC (Linia de energie electrică) va indica viteza rețelei dumneavoastră printr-un cod de 3 culori.

Roșu: Viteză minimă de conectare / semnal slab cu o viteză mai mică de 50 Mbps

Portocaliu: Semnal normal cu viteză standard între 50 - 100 Mbps

Verde: Semnal excelent cu viteză optimă de conexiune de 100 Mbps+

Stinse: Lipsă conexiune / Lipsă activitate

Conexiune Ethernet

Verde închis: portul 10/100 conectat

Stinse: Conexiunea Ethernet nu este activă

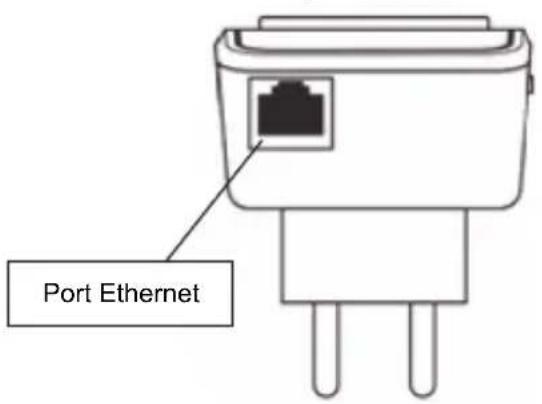

Caracteristicile părții inferioare

Caracteristicile din partea dreaptă

Buton de siguranță

Această funcție este concepută pentru a genera un grup individual HomePlug într-un mediu multi-nod. Vă rugăm să consultați secțiunea „Configurarea individuală a rețelei HomePlug” pentru mai multe detalii.

Buton pentru resetare

Această funcție este utilizată pentru a șterge toate datele și a restaura toate setările la valorile din fabrică.

Notă: Dispozitivul HomePlug trebuie conectat pentru a restaura toate setările din fabrică. Tineți apăsat butonul Reset (timp de aprox. 12 secunde) până când lumina de stare începe să clipească.

1.3 Configurarea inițială

CS500PLCPT100 este un dispozitiv Plug-and-Play (Cuplează și Folosește). Puteți utiliza cu ușurință acest dispozitiv, fără a fi necesare configurări și setări complicate. Puteți utiliza acest dispozitivul HomePlug și pentru a conecta direct dispozitivele din rețea, cum ar fi calculatoarele și console pentru jocuri. De asemenea, puteți conecta dispozitive precum playere Blu-Ray Disc™ I un router sau la un modem pentru a dobândi acces la internet.

Conectați HomePlug AV Ethernet Bridge la un calculator sau modem / router:

1. Conectați un capăt al cablului Ethernet într-un port Ethernet aflat pe partea inferioară a dispozitivului HomePlug.
2. Conectați dispozitivul HomePlug la o priză de curent alternativ aflată în apropierea dispozitivului la care doriți să vă conectați.
   (Notă: Nu conectați dispozitivul HomePlug la un prelungitor cu mai multe prize care este dotat cu protecție la supratensiune. Acest lucru va reduce performanțele rețelei de alimentare cu energie. Pentru obținerea celor mai bune rezultate, conectați dispozitivul HomePlug direct la o priză de perete.)
3. Pentru conectarea la un calculator, conectați celălalt capăt al cablului Ethernet într-un port Ethernet disponibil de la calculatorul dumneavoastră.
4. Pentru conectarea la un modem / router, conectați celălalt capăt al cablului Ethernet într-un port Ethernet disponibil de la modem-ul / router-ul dumneavoastră.
5. Asigurați-vă că lumina de stare pentru conexiunea PLC este verde.
6. Dispozitivul dumneavoastră HomePlug este conectat acum la o rețea.

Capitolul 2: Configurarea rețelei individuale HomePlug AV (optional)

Din moment ce toate dispozitivele HomePlug au o cheie de securitate implicită, acestea vor fi conectate automat cu toate celelalte dispozitive HomePlug care sunt cuplate la aceeași rețea electrică. În cazul în care în clădire există și alte dispozitive HomePlug (cum ar fi într-o clădire de birouri sau într-un bloc), este posibil să doriți să vă creați rețeaua dumneavoastră individuală HomePlug, așa încât alte dispozitive HomePlug să nu se poată conecta la rețeaua dumneavoastră. Secțiunea de mai jos descrie modul în care trebuie utilizat butonul de securitate pentru reconfigurarea dispozitivului în unele situații.

2.1 Crearea unei noi rețele individuale HomePlug AV (Rețeaua AB)

Două dispositive HomePlug neasociate (A și B) formează o rețea.

Procedeul este următorul:

1. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug A timp de 10 secunde. Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug A tocmi a fost ștearsă. Acesta trebuie conectat la rețeaua dumneavoastră pentru a prelua cheia de securitate a noi rețele.
2. Procedați la fel și în cazul dispozitivului HomePlug B.
3. Acum, dispositivele HomePlug A și B sunt conectate la rețea separat.
4. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug A timp de 2 secunde și apoi eliberați-l.
5. Lumina de alimentare a podului A începe să clipească.
6. În decurs de 120 de secunde, apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug B timp de 2 secunde și apoi eliberați-l.
7. Acum, ambele dispositive HomePlug A și B sunt conectate la rețea împreună.

2.2 Adăugarea unui dispozitiv HomePlug C la o rețea AB existență (Rețeaua ABC)

Procedeul este următorul:

1. Apăsați și mentineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 10 secunde. Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug C tocmi a fost ștearsă. Acesta trebuie conectat la rețeaua dumneavoastră pentru a prelua cheia de securitate a noi retele.

2. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 2 secunde. Lumina de alimentare începe să clipească.

3. În decurs de 120 de secunde, apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 2 secunde și apoi eliberați-I.

4. Dispositivee HomePlug A, HomePlug B si HomePlug C nu acum conectate la retea.

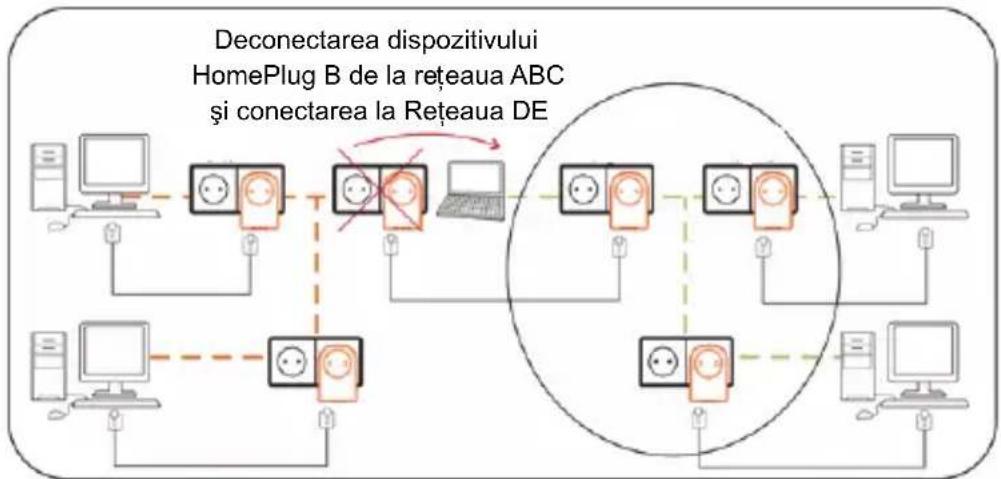

2.3 Deconectarea dispozitivului HomePlug B de la rețeaua formată din HomePlug A și C și asocierea cu HomePlug D și E (Rețeaua BDE)

Procedeul este următorul:

1. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug B timp de 10 secunde Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug B tocmai a fost stearsă iar HomePlug B se deconectează singur de la HomePlug A și C.

2. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug D timp de 2 secunde. Lumina de alimentare începe să clinească.

3. În decurs de 120 de secunde după ce lumina de alimentare de pe HomePlug D începe să clipească, apăsați și mențineți apăsat butonul de securitate de pe HomePlug B timp de 2 secunde și apoi eliberati-1.

4. HomePlug B și HomePlug D sunt acum conectate între ele. Prin urmare, împreună cu HomePlug E, acestea vor forma reteaua BDE.

Capitolul 3: Depanare și precizări legale

În cazul în care dispozitivul dumneavoastră HomePlug AV Ethernet Bridge are dificultăți de comunicare cu alt dispozitiv, verificați următoarele:

• Încercați să efectuați un ciclu de repornire a unității deconectând-o de la priza de perete pentru 10 secunde și conectând-o apoi la loc.
• Apăsați butonul Reset de pe fiecare HomePlug timp de 15 secunde și încercați să vă reconectați Lumina de pe HomePlug va clipi iar acesta va fi resetat și va încerca să se conecteze utilizând setările implicite din fabrică.

• Încercati să conectati dispozitivul HomePlug într-o altă priză.

• Dispozitivul HomePlug funcționează mai bine atunci când este conectat direct la o priză de perete. Conectarea dispozitivului HomePlug la un prelungitor de alimentare cu mai multe prize sau la un descărcător electric poate reduce performanțele rețelei sau poate chiar stopa complet semnalul.

• Acest dispozitiv HomePlug nu trebuie utilizat în zone cu temperaturi ridicate.
• Unele lumini fluorescente sau incandescente sunt surse de zgomot pentru instalatia electrică și pot reduce performantele.
• În cazul în care clădirea dumneavoastră are mai mult de o singură cutie de disjunctoare, dispozitivul dumneavoastră HomePlug poate fi incapabil să se conecteze între diferitele cutii de disjunctoare. În acest caz, conectați un HomePlug la o priză aflată pe fiecare din cutiile cu circuite. Conectați un cablu Ethernet între fiecare dintre dipozitivele HomePlug pentru a conecta împreună diferitele dispozitive HomePlug. Acest lucru va permite conectarea dispozitivelor HomePlug de pe diferite cutii de disjunctoare.
• Pentru a intra în modul stand-by (modul de așteptare), scoateți pur și simplu cablul Ethernet din HomePlug și așteptati aprox. 3 minute.

Renunțarea la răspundere: Acest produs a fost conceput pentru a fi conectat direct la o priză de perete, așa cum este prezentat în diagrama de mai jos. Nerespectarea specificațiilor de utilizare poate afecta funcționarea normală a produsului.

Măsuri de siguranță:

Pentru a se reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul apariției unei probleme. Nu expuneți produsul apei sau umezelii.

Întreținere:

Curătati produsul doar cu o cârpă uscată.

Nu folositi solventi sau agenti de curătare abrazivi.

Garantie:

Orice schimbări și/sau modificări ale produsului vor anula garanția. Nu putem accepta responsabilitatea pentru daunele provocate de utilizarea incorectă a acestui produs.

Renunțarea la răspundere:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Eliminare:

• Acest produs a fost creat pentru colectare separată la un punct de colectare adecvat. Nu eliminati acest produs odată cu deșeurile menajare.
• Pentru mai multe informații, contactați magazinul sau autoritatea locală responsabilă pentru gestionarea deșeurilor.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.

Vă rugăm să contactați biroul nostru de asistență clienti:

de pe site: http://www.nedis.com/en-us/contact/contact-form.htm

prin e-mail: [e-mail]

Prin telefon: [phone] (în timpul orelor de lucru)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, Olanda
