CS500PLCPT100 - Powerline-Adapter KONIG - Kostenlose Bedienungsanleitung

Produkttyp	CPL-Adapter (Powerline-Kommunikation)
Marke	Konig
Modell	CS500PLCPT100
Standard	HomePlug AV
Theoretische maximale Datenrate	500 Mbit/s
Netzwerkanschlüsse	1 Ethernet-Anschluss RJ10/100
Integrierte Steckdose	Ja, mit Entstörfilter
Stromversorgung	Über Steckdose (100-240 V AC, 50/60 Hz)
Stromverbrauch	Weniger als 5 W im Standby
Abmessungen (L x B x H)	80 x 50 x 30 mm
Gewicht	90 g
Betriebstemperatur	0 °C bis 40 °C
Luftfeuchtigkeit im Betrieb	20 % bis 80 % RH
Sicherheit	AES-128-Bit-Verschlüsselung
Plug and Play	Ja, keine Konfiguration erforderlich
Wartung und Reinigung	Vor Reinigung abziehen und mit einem weichen, trockenen Tuch abwischen
Ersatzteile und Reparierbarkeit	Nicht vom Benutzer reparierbar, Kundendienst kontaktieren

Häufig gestellte Fragen - CS500PLCPT100 KONIG

Wie installiere ich den CPL-Adapter Konig CS500PLCPT100?

Stecken Sie den Adapter direkt in eine Steckdose (vermeiden Sie Mehrfachsteckdosen). Verbinden Sie ihn per Ethernet-Kabel mit Ihrem Router. In einem anderen Raum stecken Sie einen zweiten Adapter ein und verbinden Sie Ihr Gerät damit. Die Verbindung wird automatisch hergestellt.

Welche tatsächliche Geschwindigkeit kann man vom CS500PLCPT100 erwarten?

Die theoretische Geschwindigkeit beträgt 500 Mbit/s, in der Praxis hängt sie jedoch von der Qualität der elektrischen Verkabelung und der Entfernung ab. Im Allgemeinen können Sie für den normalen Gebrauch (Streaming, Spiele) mit 100-200 Mbit/s rechnen.

Funktioniert dieser Adapter mit jedem Internetanbieter?

Ja, der CPL-Adapter ist anbieterunabhängig. Er funktioniert mit jeder Internetbox, die einen Ethernet-Anschluss hat.

Kann ich mehrere CPL-Adapter von Konig anschließen?

Ja, Sie können bis zu 16 Adapter im selben Stromnetz hinzufügen. Sie verbinden sich automatisch miteinander.

Wie sichere ich mein CPL-Netzwerk?

Standardmäßig ist die AES-128-Bit-Verschlüsselung aktiv. Für zusätzliche Sicherheit können Sie die Pair-Taste (Synchronisation) jedes Adapters drücken, um ein privates Netzwerk zu erstellen.

Verbraucht der CPL-Adapter viel Strom?

Nein, er verbraucht weniger als 5 W im Standby und etwa 3 W im Betrieb. Er kann dauerhaft eingesteckt bleiben, ohne dass die Stromrechnung merklich beeinflusst wird.

Was tun, wenn die CPL-Verbindung langsam oder instabil ist?

Überprüfen Sie, ob die Adapter direkt in Steckdosen gesteckt sind, vermeiden Sie Mehrfachsteckdosen und Geräte mit hohem Einschaltstrom (Staubsauger, Mikrowelle). Ziehen Sie die Adapter ab und stecken Sie sie wieder ein.

Kann ich den CPL-Adapter mit einer Überspannungsschutzsteckdose verwenden?

Es ist besser, den Adapter direkt in eine Steckdose zu stecken. Mehrfachsteckdosen mit Überspannungsschutz können das CPL-Signal filtern und die Leistung beeinträchtigen.

Wie reinige ich den CPL-Adapter?

Ziehen Sie ihn vor der Reinigung ab. Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wo finde ich die vollständige Bedienungsanleitung des CS500PLCPT100?

Die Anleitung kann kostenlos auf Websites wie notice-facile.com heruntergeladen werden. Suchen Sie nach 'Konig CS500PLCPT100 Anleitung'.

BEDIENUNGSANLEITUNG CS500PLCPT100 KONIG

Mit dieser Nano Pass Thru HomePlug AV Ethernet- Bridge bringen Sie Hochgeschwindigkeitsinternet in jeden Ihrer Räume. Sie können HD-Filme und Musik übertragen, online Multiplayerspiele spielen und noch vieles mehr.

Hinweis: Um ein funnktionierendes System zu errichten, muss diese Nano Pass Thru HomePlug AV Ethernet-Bridge mit mindestens einem anderen Gerät, das mit HomePlug AV kompatibel ist, gekoppelt werden.

1.2 Details des vorderen Gehäuses

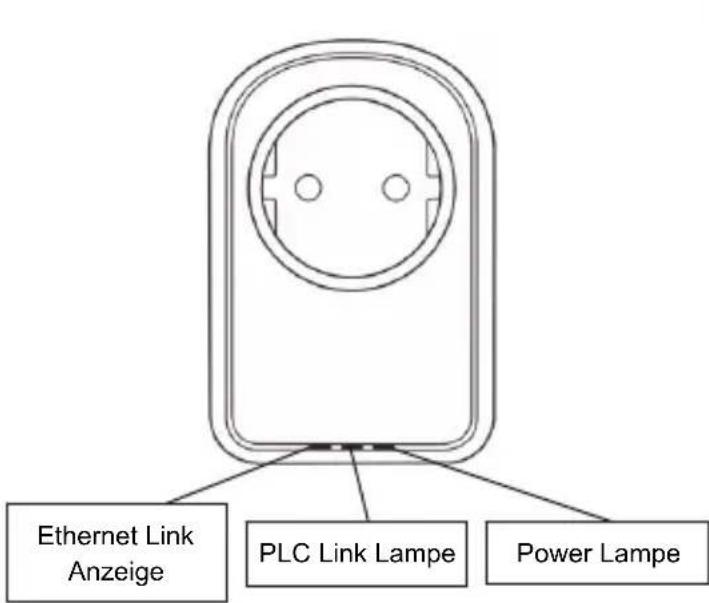

Gehäusedetails / Statuslampen

An der Vorderseite des Geräts befinden sich 3 unterschiedliche Statuslampen (siehe unten)

Betrieb

Leuchtet: Gerät ist eingeschaltet Licht aus: Gerät ist ausgeschaltet Lampe blinkt grün (1 Sekunde ein, 14 Sekunden aus): Gerät ist im Standby-Modus

PLC Link

Die PLC (Powerline) Link Anschlusslampe weist mit 3 Farben auf die allgemeine Geschwindigkeit Ihres Netzwerkes hin. Rot: Mindestgeschwindigkeit / schlechtes Signal mit einer Geschwindigkeit von unter 50 Mbit/s

Orange: Normales Signal mit normaler Netzwerkgeschwindigkeit zwischen 50 – 100 Mbit/s

Grün: Hervorragende Signalstärke mit optimaler Netzwerkgeschwindigkeit von 100 Mbit/s+

Aus: Keine Verbindung / Keine Aktivität Ethernet Link

Leuchtet grün: 10/100-Port verbunden

Blinkt grün: Daten werden übertragen

Aus: Ethernet-Anschluss nicht aktiv

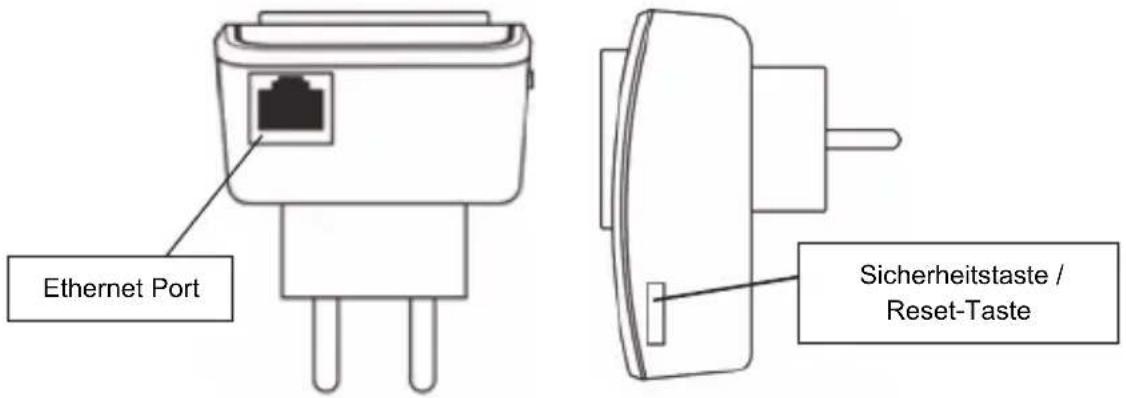

Details der Unterseite Details rechts

Sicherheitstaste

Diese Taste dient dazu, eine individuelle HomePlug-Netzwerkgruppe in einer Umgebung mit mehreren Knoten zu errichten. Weitere Details finden Sie im nachfolgenden Abschnitt „Setup des individuellen HomePlug-Netzwerks“.

Reset Taste

Diese Funktion löscht alle Daten und stellt die Werkseinstellungen wieder her.

Hinweis: Der HomePlug muss angeschlossen sein, um alle Werkseinstellungen wiederherstellen zu können. Halten Sie die Reset-Taste (ungefähr 12 Sekunden lang) gedrückt, bis die Statuslampe anfängt zu blinken.

1.3 Erstmaliges Setup

Der CS500PLCPT100 ist nach dem Anschuss sofort betriebsbereit. Der Gebrauch des Geräts ist sehr einfach und erfordert keine komplizierten Konfigurationen oder Einstellungen. Sie können diesen HomePlug auch dafür verwenden, Netzwerkgeräte wie Computer und Spielkonsolen direkt anzuschließen. Sie haben auch die Möglichkeit, Geräte wie Blu-Ray Disc™ Player zwecks Internetzugang an einen Router oder ein Modem anzuschließen.

Verbinden Sie die HomePlug AV Ethernet-Bridge mit einem Computer oder einem Modem / Router:

1. Schließen Sie ein Ende des Ethernet-Kabels an den Ethernet-Anschluss an der Unterseite des HomePlugs an.

2. Schließen Sie den HomePlug an eine Steckdose in der Nähe des Geräts an, welches angeschlossen werden soll.

(Hinweis: Schließen Sie diesen HomePlug nicht an eine Mehrfachsteckdose mit Überspannungsschutz an. Die Powerline-Leistung würde anderenfalls eingeschränkt. Für optimale Ergebnisse schließen Sie den HomePlug direkt an eine Steckdose an.)

1. Um einen Computer anzuschließen, stecken Sie das andere Ende des Ethernet-Kabels in einen verfügbaren Ethernet-Port an Ihrem Computer.
2. Um ein Modem / einen Router anzuschließen, stecken Sie das andere Ende des Ethernet-Kabels in einen verfügbaren Ethernet-Port an Ihrem Modem / Router.
3. Vergewissern Sie sich, dass die PLC Link Lampe grün leuchtet.
4. Ihr HomePlug ist nun mit dem Netzwerk verbunden.

Kapitel 2: Setup des individuellen HomePlug AV Netzwerks (optional)

Da alle HomePlug-Geräte standardmäßig über einen Sicherheitsschlüssel verfügen, werden sie automatisch mit allen anderen HomePlug-Geräten, die an der gleichen Stromleitung angeschlossen sind, verbunden. Falls sich andere HomePlug-Geräte im Gebäude befinden (z.B. Büro- oder Wohngebäude), ist es ratsam, Ihre eigene HomePlug-Netzwerkgruppe einzurichten, damit sich andere HomePlug-Geräte nicht mit Ihrem Netzwerk verbinden können. Der nachfolgende Abschnitt erklärt Ihnen, wie Sie die Sicherheitstaste in bestimmten Situationen für eine neue Konfiguration verwenden.

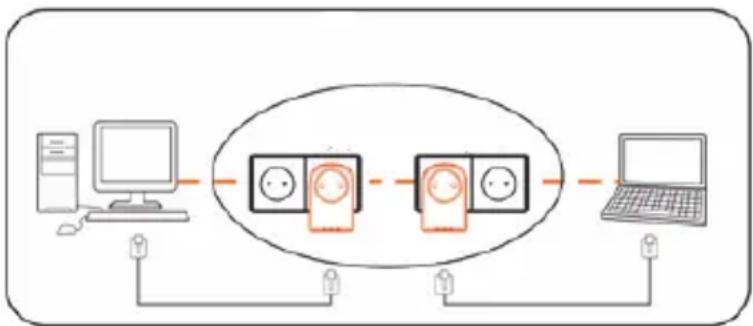

2.1 Neues individuelles HomePlug AV Netzwerk einrichten (Netzwerk AB)

Zwei nicht verbundene HomePlug-Geräte (A und B) bilden ein Netzwerk.

Gehen Sie wie folgt vor:

1. Halten Sie die Sicherheitstaste am HomePlug-Gerät A ungefähr 10 Sekunden lang gedrückt. Lassen Sie die Taste los, wenn die Betriebslampe anfängt zu blinken. Das Passwort für HomePlug A wurde gelöscht. Es muss mit Ihrem Netzwerk verbunden werden, um den neuen Netzwerk-Sicherheitsschlüssel zu übernehmen.

2. Wiederholen Sie diese Schritte für HomePlug B.

3. HomePlug A und B sind nun beide separat vernetzt.
4. Drücken Sie die Sicherheitstaste am HomePlug A 2 Sekunden lang und lassen sie diese dann los.
5. Die Betriebslampe von bridge A beginnt zu blinken.
6. Drücken Sie innerhalb von 120 Sekunden die Sicherheitstaste am HomePlug B 2 Sekunden lang und lassen sie diese dann los.
7. HomePlug A und B sind nun miteinander vernetzt.

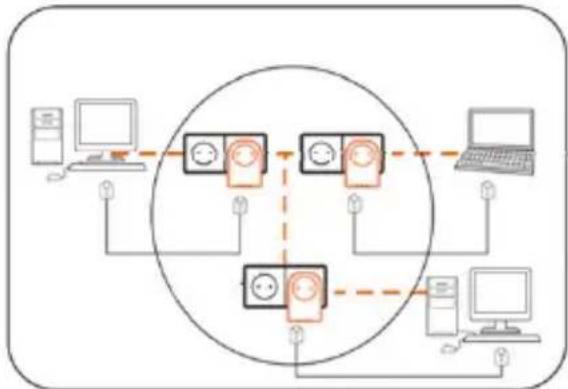

2.2 HomePlug C zum bestehenden Netzwerk AB hinzufügen (Netzwerk ABC)

Gehen Sie wie folgt vor:

1. Halten Sie die Sicherheitstaste am HomePlug C ungefähr 10 Sekunden lang gedrückt. Lassen Sie die Taste los, wenn die Betriebslampe anfängt zu blinken. Das Passwort von HomePlug C wurde gelöscht. Es muss mit Ihrem Netzwerk verbunden werden, um den neuen Netzwerk-Sicherheitsschlüssel zu übernehmen.
2. Halten Sie die Sicherheitstaste am HomePlug C 2 Sekunden lang gedrückt. Die Betriebslampe beginnt zu blinken.
3. Drücken Sie innerhalb von 120 Sekunden die Sicherheitstaste am HomePlug C 2 Sekunden lang und lassen sie diese dann los.
4. HomePlug A, HomePlug B und HomePlug C sind nun miteinander vernetzt.

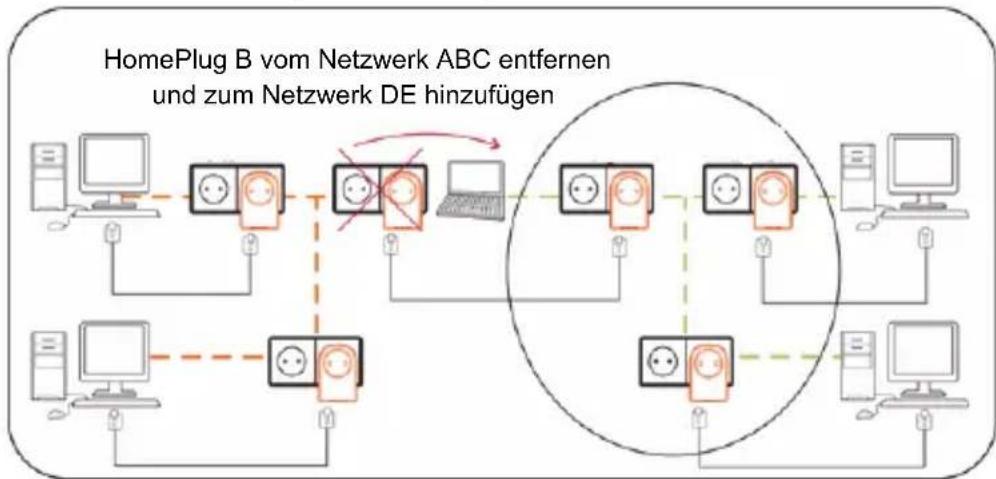

2.3 HomePlug B vom Netzwerk der HomePlugs A und C entfernen und mit dem HomePlug D und E vernetzen (Netzwerk BDE)

Gehen Sie wie folgt vor:

1. Halten Sie die Sicherheitstaste am HomePlug B ungefähr 10 Sekunden lang gedrückt. Lassen Sie die Taste los, wenn die Betriebslampe anfängt zu blinken. Das Passwort von HomePlug B wurde gelöscht und HomePlug B trennt sich eigenständig von den HomePlugs A und C.
2. Halten Sie die Sicherheitstaste am HomePlug D 2 Sekunden lang gedrückt. Die Betriebslampe beginnt zu blinken.

3. Drücken Sie innerhalb von 120 Sekunden, nachdem die Betriebslampe am HomePlug D zu blinken angefangen hat, die Sicherheitstaste am HomePlug B 2 Sekunden lang und lassen sie diese dann los.

4. HomePlug B und HomePlug D sind nun miteinander verbunden. Sie bilden daher zusammen mit HomePlug E das Netzwerk BDE.

Kapitel 3: Problemehebung & Haftungsausschluss

Falls die Kommunikation Ihrer HomePlug AV Ethernet-Bridge gestört ist, versuchen Sie anhand der nachfolgenden Schritte das Problem zu beheben:

• Trennen Sie das Gerät ungefähr 10 Sekunden lang vom Stromnetz. Stecken Sie das Gerät erneut in die Steckdose.
• Halten Sie die Reset-Taste an jedem HomePlug 15 Sekunden lang gedrückt und versuchen Sie dann die Verbindung erneut herzustellen. Die Lampe des HomePlugs blinkt. Das HomePlug wird zurückgesetzt und versucht dann, die Verbindung basierend auf den Werkseinstellungen aufzubauen.

- Schließen Sie das HomePlug an eine benachbarte andere Steckdose an.

- Der HomePlug funktioniert besser, wenn er direkt an die Steckdose angeschlossen wird. Wenn Sie den HomePlug an eine Mehrfachsteckdose oder eine Überspannungsschutzvorrichtung anschließen, könnte dadurch die Netzwerkleistung beeinträchtigt oder die Netzwerksignalübertragung vollständig beendet werden.

- Verwenden Sie diesen HomePlug nicht an extrem heißen Orten.

- Einige Leuchtstofflampen oder Glühlampen stellen Störquellen für elektrische Leitungen dar und können die Leistung beeinträchtigen.

- Falls es in Ihrem Gebäude mehr als einen Sicherungskasten gibt, ist Ihr HomePlug möglicherweise nicht in der Lage, eine Verbindung zwischen den unterschiedlichen Sicherungskästen herzustellen. Schließen Sie in solch einem Fall einen HomePlug an die Steckdose an, die sich an jedem der Schaltkästen befindet. Verbinden Sie die HomePlug-Geräte mit einem Ethernet-Kabel, um eine Verbindung zwischen den HomePlug-Geräten herzustellen. So ist es möglich, die HomePlug-Geräte unterschiedlicher Sicherungskästen zu verbinden.

- Um den Standby-Modus zu aktivieren, trennen Sie einfach das Ethernet-Kabel vom HomePlug ab und warten ungefähr 3 Minuten.

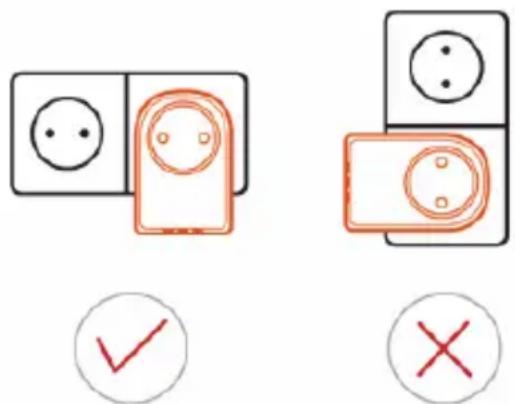

Haftungsausschluss: Dieses Gerät ist dafür bestimmt, direkt an eine Steckdose angeschlossen zu werden, siehe nachfolgende Abbildung. Andere Zwecke können die Funktionsweise des Geräts beeinträchtigen.

Sicherheitsvorkehrungen:

Um das Risiko eines elektrischen Schlags zu verringern, sollte dieses Produkt AUSSCHLIESSLICH von einem autorisierten Techniker geöffnet werden. Bei Problemen trennen Sie das Gerät bitte von der Spannungsversorgung und von anderen Geräten ab. Stellen Sie sicher, dass das Gerät nicht mit Wasser oder Feuchtigkeit in Berührung kommt.

Wartung:

Reinigen Sie das Gerät nur mit einem trockenen Tuch.

Keine Reinigungs- oder Scheuermittel verwenden.

Garantie:

Alle Änderungen und/oder Modifizierungen an dem Produkt haben ein Erlöschen der Garantie zur Folge. Wir übernehmen keine Haftung für Schäden durch unsachgemäße Verwendung dieses Produkts.

Haftungsausschluss:

Design und technische Daten unterliegen unangekündigten Änderungen. Alle Logos, Marken und Produktnamen sind Marken oder eingetragene Marken ihrer jeweiligen Eigentümer und werden hiermit als solche anerkannt.

Entsorgung:

• Dieses Produkt muss an einem entsprechenden Sammelpunkt zur Entsorgung abgegeben werden. Entsorgen Sie dieses Produkt nicht mit dem Haushaltsmüll.
• Weitere Informationen erhalten Sie beim Verkäufer oder der für die Abfallwirtschaft verantwortlichen örtlichen Behörde.

Dieses Produkt wurde hergestellt und geliefert in Übereinstimmung mit allen geltenden Vorschriften und Richtlinien, die für alle Mitgliedsstaaten der Europäischen Union gültig sind. Es entspricht allen geltenden Vorschriften und Bestimmungen im Land des Vertriebs.

Eine formale Dokumentation ist auf Anfrage erhältlich. Diese beinhaltet unter anderem, jedoch nicht ausschließlich: Konformitätserklärung (und Produktidentität), Sicherheitsdatenblatt, Testreport des Produkts.

Wenden Sie sich bei Fragen bitte an unseren Kundendienst:

per Internet: http://www.nedis.de/de-de/kontakt/kontaktformular.htm

per E-Mail: [e-mail]

per Telefon: Niederlande [phone] (während der Geschäftszeiten)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIEDERLANDE
