Producttype Powerline-adapter (Powerline Communication)
Merk Konig
Model CS500PLCPT100
Norm HomePlug AV
Theoretische maximale snelheid 500 Mbps
Netwerkpoorten 1 Ethernet-poort RJ10/100
Geïntegreerd stopcontact Ja, met antistoringfilter
Voeding Via stopcontact (100-240 V AC, 50/60 Hz)
Stroomverbruik Minder dan 5 W in standby
Afmetingen (L x B x H) 80 x 50 x 30 mm
Gewicht 90 g
Bedrijfstemperatuur 0 °C tot 40 °C
Luchtvochtigheid tijdens gebruik 20 % tot 80 % RV
Beveiliging AES-128-bit encryptie
Plug and Play Ja, geen configuratie vereist
Onderhoud en reiniging Loskoppelen en afnemen met een zachte, droge doek
Onderdelen en repareerbaarheid Niet te repareren door gebruiker, neem contact op met de klantenservice

Veelgestelde vragen - CS500PLCPT100 KONIG

Hoe installeer ik de Konig CS500PLCPT100 powerline-adapter?
Sluit de adapter direct aan op een wandcontactdoos (vermijd stekkerdozen). Verbind hem met uw router via een Ethernet-kabel. Sluit in een andere kamer een tweede adapter aan en verbind uw apparaat. De verbinding wordt automatisch tot stand gebracht.
Welke daadwerkelijke snelheid kan ik verwachten van de CS500PLCPT100?
Theoretische snelheid is 500 Mbps, maar in de praktijk hangt het af van de kwaliteit van de elektrische bedrading en de afstand. Verwacht over het algemeen 100-200 Mbps voor normaal gebruik (streaming, games).
Werkt deze adapter met elke internetprovider?
Ja, de powerline-adapter is onafhankelijk van de provider. Hij werkt met elke internetbox met een Ethernet-poort.
Kan ik meerdere Konig powerline-adapters aansluiten?
Ja, u kunt maximaal 16 adapters op hetzelfde elektriciteitsnetwerk toevoegen. Ze verbinden automatisch met elkaar.
Hoe beveilig ik mijn powerline-netwerk?
Standaard is AES-128-bit encryptie actief. Voor extra beveiliging kunt u op de Pair-knop (synchronisatie) van elke adapter drukken om een privénetwerk te maken.
Verbruikt de powerline-adapter veel stroom?
Nee, hij verbruikt minder dan 5 W in standby en ongeveer 3 W in gebruik. Hij kan permanent aangesloten blijven zonder noemenswaardige impact op de rekening.
Wat te doen als de powerline-verbinding traag of onstabiel is?
Controleer of de adapters direct op wandcontactdozen zijn aangesloten, vermijd stekkerdozen en elektrische apparaten met hoge startstroom (stofzuiger, magnetron). Haal de adapters los en sluit ze opnieuw aan.
Kan ik de powerline-adapter gebruiken met een overspanningsbeveiligde stekkerdoos?
Het is beter om de adapter direct op een wandcontactdoos aan te sluiten. Stekkerdozen met overspanningsbeveiliging kunnen het powerline-signaal filteren en de prestaties verminderen.
Hoe reinig ik de powerline-adapter?
Koppel los voor reiniging. Gebruik een zachte, droge doek. Gebruik nooit vloeibare of schurende producten.
Waar vind ik de volledige handleiding van de CS500PLCPT100?
De handleiding is gratis te downloaden op sites zoals notice-facile.com. Zoek naar 'Konig CS500PLCPT100 handleiding'.

Gebruikersvragen over CS500PLCPT100 KONIG

0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.

Stel een nieuwe vraag over dit apparaat

Uw e-mailadres blijft privé: het wordt alleen gebruikt om u te waarschuwen als iemand op uw vraag reageert.

Nog geen vragen. Stel de eerste vraag.

Download de handleiding voor uw Powerline-adapter in PDF-formaat gratis! Vind uw handleiding CS500PLCPT100 - KONIG en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CS500PLCPT100 van het merk KONIG.

GEBRUIKSAANWIJZING CS500PLCPT100 KONIG

GEBRUIKSAANWIJZING (p. 18)

Nano HomePlug 500 Mbps

Hoofdstuk 1: HomePlug Vermogenslijn Installeren

1.1 Systeemdiagram

Voeg high-speed Internettoegang toe aan elke kamer in uw huis met deze Nano Pass Thru HomePlug AV Ethernet Bridge. U kunt HD-films en muziek afspelen, online multi-player games spelen en nog veel meer.

Opmerking: Deze Nano Pass Thru HomePlug AV Ethernetbrug vereist paring met minstens één ander HomePlug AV compatibel apparaat om een werkzaam systeem te creëren.

Modem / Router Ethernetaansluiting CS500PLCPT100 Ethernetkabel Vermogenslijn CS500PLCPT100

1.2 Details voorbehuizing

Behuizingdetails / Statuslampjes

De voorzijde van het apparaat is voorzien van 3 soorten statuslampjes (zie hieronder)

Ethernet- linklampje PLC-linklampje Aan/uitlampje

Voeding

Lampje aan: Stroom is ingeschakeld Lampje uit: Stroom is uitgeschakeld Groen lampje knippert (1 seconde aan, 14 seconden uit): Apparaat is in stand-by modus

Het PLC (Power Line/ Vermogenslijn) linklampje zal de totale snelheid van uw netwerk met 3 kleuren aangeven.

Rood: Minimum verbindungssnelheid / zwak signaal met een snelheid lager dan 50 Mbps

Oranje: Normaal signaal met standaard netwerksnelheid tussen 50 – 100 Mbps Groen: Uitstekende signaalsterkte met optimale netwerksnelheid van 100 Mbps+ Uit: Geen verbinding / Geen activiteit

Constant groen: 10/100 poort verbonden Groen knipperend: Gegevens worden verzonden

Uit: Ethernetlink inactief

Onderkantdetails
Ethernetpoort

Details
Beveiliging /Resettoets

Beveiligingtoets

Deze functie is ontworpen om een individueel HomePlug netwerkgroep te genereren in een multi-knooppuntomgeving. Lees a.u.b. de sectie "Individueel HomePlug Netwerk Instellen" voor meer informatie.

Resetknop

Deze toets wordt gebruikt om alle gegevens te wissen en alle instellingen te herstellen op de standaard fabriekswaarden.

KONIG CS500PLCPT100 - Resetknop - 1
rechterz

Opmerking: De HomePlug moet zijn aangesloten om alle fabrieksinstellingen te herstellen. Houd de Resettoets ingedrukt (ca. 12 seconden) totdat het statuslampje begint te knipperen.

1.3 Aanvankelijke instelling

De CS500PLCPT100 is een Plug-and-Play apparaat. U kunt het apparaat eenvoudig gebruiken zonder ingewikkelde configuraties en instellingen. U kunt het apparaat ook gebruiken om netwerkapparatuur direct aan te sluiten, zoals computers en spelconsoles. U kunt ook apparaten zoals een Blu-Ray Disc™ speler op een router of modem aansluiten voor internettoegang.

Sluit de HomePlug AV Ethernetbrug aan op een computer of modem / router:

  1. Steek het ene einde van de Ethernetkabel in een Ethernetpoort op de onderzijde van de HomePlug.
  2. Steek de HomePlug in een AC stopcontact in de buurt van het apparaat dat u wilt aansluiten. (Opmerking: Steek deze HomePlug niet in een voedingsstrip met stroomstootbeveiliging. Hierdoor zal de prestatie van de vermogenslijn verslechteren. Steek de HomePlug voor de beste prestatie direct in een stopcontact.)
  3. Voor aansluiting op een computer, steek het andere uiteinde van de Ethernetkabel in een beschikbare Ethernetpoort van uw computer.
  4. Voor aansluiting op een modem / router, steek het andere uiteinde van de Ethernetkabel in een beschikbare Ethernetpoort van uw modem / router.
  5. Controleer of het PLC linklampje constant groen is.
  6. Uw HomePlug is nu verbonden in het netwerk.

Hoofdstuk 2: Individueel HomePlug AV Netwerk Instellen (optioneel)

Omdat alle HomePlug eenheden inderdaad een standaard beveiligingswachtwoord hebben, worden ze automatisch verbonden met alle andere HomePlug eenheden die dezelfde elektriciteitlijn delen. Als er andere HomePlug eenheden in het gebouw zijn (zoals op kantoor of in een flatgebouw), wilt u eventueel een individuele HomePlug netwerkgroep creëren zodat de andere HomePlug eenheden geen verbinding kunnen maken met uw netwerk. De sectie hieronder beschrijft hoe u de beveiligingtoets kunt gebruiken om in bepaalde situaties de configuratie aan te passen.

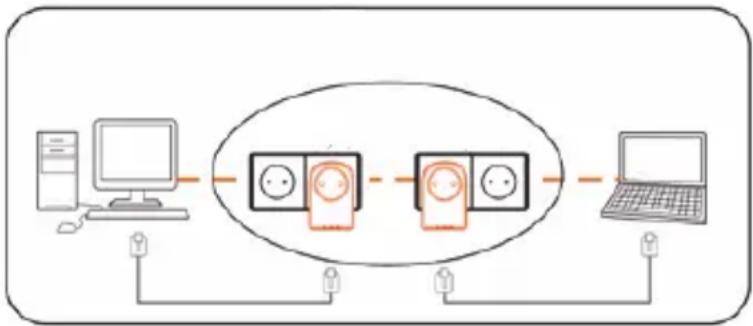

2.1 Een nieuw individueel HomePlug AV Netwerk creëren (Netwerk AB)

Twee ongeassocieerde HomePlug eenheden (A en B) vormen een netwerk.

De procedure verloopt als volgt:

  1. Houd de beveiligingtoets op HomePlug A voor ca. 10 seconden ingedrukt. Laat los zodra het aan/uitlampje knippert. Het wachtwoord voor toegang tot HomePlug A is nu gewist. Het moet worden verbonden met uw netwerk om het nieuwe beveiligingswachtwoord voor het netwerk te gebruiken.

  2. Doe hetzelfde voor HomePlug B.

KONIG CS500PLCPT100 - Een nieuw individueel HomePlug AV Netwerk creëren (Netwerk AB) - 2

KONIG CS500PLCPT100 - Een nieuw individueel HomePlug AV Netwerk creëren (Netwerk AB) - 3

  1. HomePlug A en B zijn nu afzonderlijk met het netwerk verbonden.
  2. Houd de beveiligingtoets op HomePlug A voor 2 seconden ingedrukt en laat vervolgens los.
  3. Het aan/uitlampje op brug A begint te knipperen.
  4. Houd binnen 120 seconden de beveiligingtoets op HomePlug B voor 2 seconden ingedrukt en laat vervolgens los.
  5. Beide HomePlug A en B zijn nu samen over het netwerk verbonden.

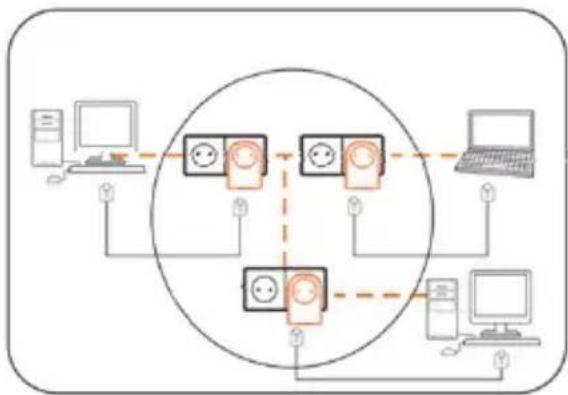

2.2 HomePlug C toevoegen aan een bestaand Netwerk AB (Netwerk ABC)

De procedure verloopt als volgt:

  1. Houd de beveiligingtoets op HomePlug C voor ca. 10 seconden ingedrukt. Laat los zodra het aan/uitlampje knippert. Het wachtwoord voor toegang tot HomePlug C is nu gewist. Het moet worden verbonden met uw netwerk om het nieuwe beveiligingswachtwoord voor het netwerk te gebruiken.
  2. Houd de beveiligingtoets op HomePlug C voor 2 seconden ingedrukt. Het aan/uitlampje begint te knipperen.
  3. Houd binnen 120 seconden de beveiligingtoets op HomePlug C voor 2 seconden ingedrukt en laat vervolgens los.
  4. HomePlug A, HomePlug B en HomePlug C zijn nu over het netwerk verbonden.

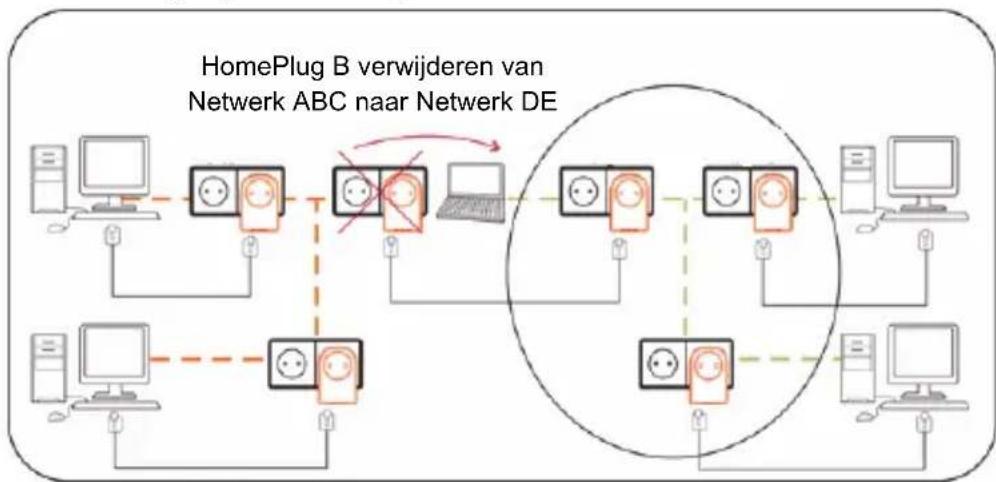

2.3 HomePlug B verwijderen uit het HomePlug A en C netwerk en HomePlug D en E toevoegen (Netwerk BDE)

De procedure verloopt als volgt:

  1. Houd de beveiligingtoets op HomePlug B voor ca. 10 seconden ingedrukt. Laat los zodra het aan/uitlampje knippert. Het wachtwoord voor toegang tot HomePlug B is nu gewist en HomePlug B verwijdert zichzelf van HomePlug A en C.
  2. Houd de beveiligingtoets op HomePlug D voor 2 seconden ingedrukt. Het aan/uitlampje begint te knipperen.
  3. Binnen 120 seconden nadat het aan/uitlampje op HomePlug D begint te knipperen, houd de beveiligingtoets op HomePlug B voor 2 seconden ingedrukt en laat vervolgens los.
  4. HomePlug B en HomePlug D zijn nu met elkaar verbonden. Nu vormen ze samen met HomePlug E het netwerk BDE.

Hoofdstuk 3: Probleemoplossing & disclaimer

Als uw HomePlug AV Ethernetbrug moeilijkheden heeft met de onderlinge communicatie, controleer a.u.b. het volgende:

  • Probeer het apparaat uit en in te schakelen door de stekker voor 10 seconden uit het stopcontact te halen en vervolgens weer aan te sluiten.
  • Houd de Resettoets op elke HomePlug voor 15 seconden ingedrukt en probeer opnieuw te verbinden. Het lampje op de HomePlug zal knipperen, en de HomePlug zal worden teruggesteld en verbinding proberen te maken met gebruik van de standaard fabrieksinstellingen.
  • Probeer de HomePlug in een aangrenzend stopcontact te steken.
  • De HomePlug werkt beter wanneer direct aangesloten op een stopcontact. De HomePlug op een voedingsstrip of stroomstootbeveiliging aansluiten kan tot een slechtere netwerkprestatie leiden of de netwerksignalen volledig stoppen.
  • Deze HomePlug dient niet te worden gebruikt in ruimtes met teveel hitte.
  • Bepaalde fluorescerende lichten of gloeilampen zijn ruisbronnen voor de elektrische bedrading en kunnen de prestatie verslechteren.
  • Als uw gebouw meer dan één circuitbrekerdoos heeft, kan uw HomePlug mogelijk geen verbinding maken tussen de verschillende circuitbrekerdozen. Sluit in dit geval één HomePlug aan op een stopcontact aangesloten op elk van de circuitdozen. Sluit een Ethernetkabel aan tussen elk van de HomePlug eenheden om de verschillende HomePlug eenheden samen te verbinden. U kunt op deze wijze de HomePlug eenheden van verschillende circuitbrekerdozen verbinden.
  • Open de stand-by modus door gewoon de Ethernetkabel los te koppelen van de HomePlug en ca. 3 minuten te wachten.

Disclaimer: Dit product is ontworpen voor direct aansluiting op een stopcontact, zoals in het diagram hieronder. Elk ander gebruik kan de functie van het product aantasten.

KONIG CS500PLCPT100 - Hoofdstuk 3: Probleemoplossing & disclaimer - 1

Veiligheidsvoorzorgsmaatregelen:

LET OP: GEVAAR VOOR ELEKTRISCHE SCHOK NIET OPENEN

Om het risico op elektrische schokken te voorkomen mag dit product ALLEEN worden geopend door een erkende technicus wanneer er onderhoud nodig is. Koppel het product los van de elektrische voeding en van andere apparatuur als zich problemen voordoen. Stel het product niet bloot aan water of vocht.

Onderhoud:

Reinig het product alleen met een droge doek.

Gebruik geen reinigingsmiddelen of schuurmiddelen.

Garantie:

Eventuele wijzigingen en / of aanpassingen aan het product zullen de garantie ongeldig maken. Wij aanvaarden geen aansprakelijkheid voor schade veroorzaakt door onjuist gebruik van dit product.

Disclaimer:

Ontwerpen en specificaties kunnen zonder kennisgeving worden gewijzigd. Alle logo's, merken en productnamen zijn handelsmerken of geregistreerde handelsmerken van de respectievelijke eigenaren en worden hierbij als zodanig erkend.

Afvoer:

KONIG CS500PLCPT100 - Afvoer: - 1

  • Dit product is bestemd voor gescheiden inzameling bij een daartoe aangewezen verzamelpunt. Gooi dit product niet weg bij het huishoudelijk afval.
  • Neem voor meer informatie contact op met de detailhandelaar of de lokale overheid die verantwoordelijk is voor het afvalbeheer.

Dit product is vervaardigd en geleverd in overeenstemming met de relevante reglementen en richtlijnen die voor alle lidstaten van de Europese Unie gelden. Het voldoet ook aan alle toepasselijke specificaties en reglementen van het land van verkoop.

Op aanvraag is officiële documentatie verkrijgbaar. Inclusief, maar niet uitsluitend:

Conformiteitsverklaring (en productidentiteit), materiaalveiligheidsinformatie en producttestrapport.

Wend u tot onze klantenservice voor ondersteuning:

via de website: http://www.nedis.nl/nl-nl/contact/contact-formulier.htm

via e-mail: service@nedis.nl

telefonisch: +31 (0)73-5993965 (tijdens kantooruren)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NEDERLAND
