CS500PLCPT100 - Powerline adaptér KONIG - Bezplatný návod k obsluze

Typ produktu	Adaptér CPL (Powerline Communication)
Značka	Konig
Model	CS500PLCPT100
Norma	HomePlug AV
Teoretická maximální rychlost	500 Mbps
Síťové porty	1 port Ethernet RJ10/100
Integrovaná zásuvka	Ano, s antirušicím filtrem
Napájení	Přes síťovou zásuvku (100-240 V AC, 50/60 Hz)
Spotřeba energie	Méně než 5 W v pohotovostním režimu
Rozměry (D x Š x V)	80 x 50 x 30 mm
Hmotnost	90 g
Provozní teplota	0 °C až 40 °C
Provozní vlhkost	20 % až 80 % RV
Zabezpečení	Šifrování AES 128 bitů
Plug and Play	Ano, není nutná žádná konfigurace
Údržba a čištění	Odpojte a otřete jemným suchým hadříkem
Náhradní díly a opravitelnost	Neopravitelné uživatelem, kontaktujte zákaznický servis

Často kladené otázky - CS500PLCPT100 KONIG

Jak nainstalovat adaptér CPL Konig CS500PLCPT100?

Zapojte adaptér přímo do síťové zásuvky (vyhněte se prodlužovacím kabelům). Připojte jej k routeru pomocí ethernetového kabelu. V jiné místnosti zapojte druhý adaptér a připojte k němu zařízení. Připojení se naváže automaticky.

Jakou skutečnou rychlost lze očekávat od CS500PLCPT100?

Teoretická rychlost je 500 Mbps, ale v praxi závisí na kvalitě elektrického vedení a vzdálenosti. Obecně očekávejte 100-200 Mbps pro běžné použití (streaming, hry).

Funguje tento adaptér s jakýmkoli poskytovatelem internetu?

Ano, adaptér CPL je nezávislý na poskytovateli. Funguje s jakoukoli internetovou bránou, která má ethernetový port.

Mohu zapojit více adaptérů CPL Konig?

Ano, můžete přidat až 16 adaptérů do stejné elektrické sítě. Samy se mezi sebou propojí.

Jak zabezpečit svou CPL síť?

Ve výchozím nastavení je aktivní šifrování AES 128 bitů. Pro vyšší bezpečnost můžete stisknout tlačítko Pair (synchronizace) na každém adaptéru a vytvořit tak soukromou síť.

Spotřebovává adaptér CPL hodně elektřiny?

Ne, spotřebuje méně než 5 W v pohotovosti a přibližně 3 W v provozu. Může zůstat trvale zapojený bez výrazného dopadu na účet za elektřinu.

Co dělat, když je CPL připojení pomalé nebo nestabilní?

Zkontrolujte, zda jsou adaptéry zapojeny přímo do síťových zásuvek, vyhněte se prodlužovacím kabelům a spotřebičům s vysokým startovacím proudem (vysavač, mikrovlnná trouba). Odpojte a znovu zapojte adaptéry.

Mohu použít adaptér CPL se zásuvkou s přepěťovou ochranou?

Je lepší zapojit adaptér přímo do síťové zásuvky. Prodlužovací kabely s přepěťovou ochranou mohou filtrovat CPL signál a snížit výkon.

Jak čistit adaptér CPL?

Před čištěním jej odpojte. Použijte jemný suchý hadřík. Nikdy nepoužívejte tekuté nebo abrazivní prostředky.

Kde najít kompletní návod k CS500PLCPT100?

Návod je k dispozici zdarma ke stažení na stránkách jako notice-facile.com. Vyhledejte 'Konig CS500PLCPT100 návod'.

NÁVOD K OBSLUZE CS500PLCPT100 KONIG

Zařízení Nano HomePlug, 500 Mb/s

Kapitola 1: Instalace zařízení HomePlug

1.1 Schéma zapojení

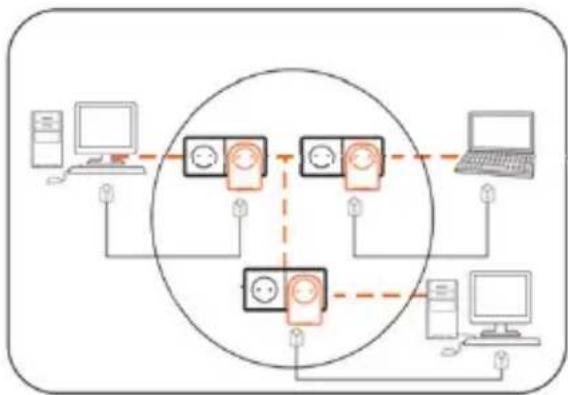

Rozšiřte vysokorychlostní přístup k internetu do každé místnosti ve vaší domácnosti s tímto průchozím adaptérem Nano HomePlug AV. Datové propojení prostřednictvím HomePlug AV adaptérů vám umožní přehrávat HD filmy, hudbu, hrát online hry, připojit internet a další.

Poznámka: Aby byl celý systém funkční, je třeba spárovat průchozí Nano HomePlug AV minimálně s jedním dalším kompatibilním HomePlug AV adaptérem.

Modem/Router

CS500PLCPT100

1.2 Popis čelního panelu zařízení

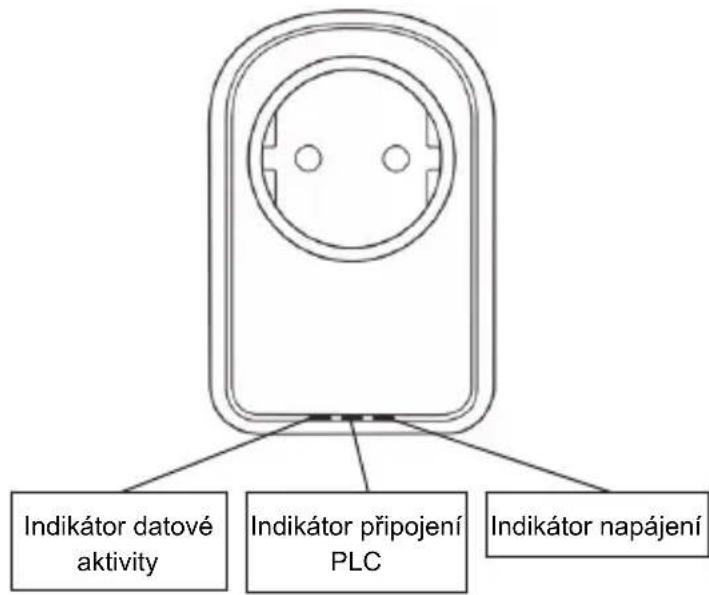

Zařízení / stavové indikátory

V přední části zařízení jsou 3 typy stavových indikátorů (viz níže):

Napájení

Blikající zelený indikátor (1 sekundu svítí,

14 sekund nesvítí): Zařízení je

v pohotovostním režimu

Připojení PLC

Indikátor PLC (Power Line

Communication – komunikace

prostřednictvím stávajícího elektrického vedení) informuje o celkové rychlosti sítě prostřednictvím 3 barev.

Červené: Minimální rychlost připojení / slabý signál a rychlost nižší než 50 Mb/s

Oranžová: Normální signál se standardní rychlostí sítě 50–100 Mb/s

Zelené: Výborná síla signálu s optimální rychlostí sítě 100 Mb/s a více

Vypnuto: Nepřipojeno / Žádná aktivita

Ethernetové připojení

Trvale svítící zelená: připojen port 10/100

Zelený blikající indikátor: Odesílání dat

Vypnuto: Ethernetové připojení není aktivní

Spodní část zařízení

Pohled zprava

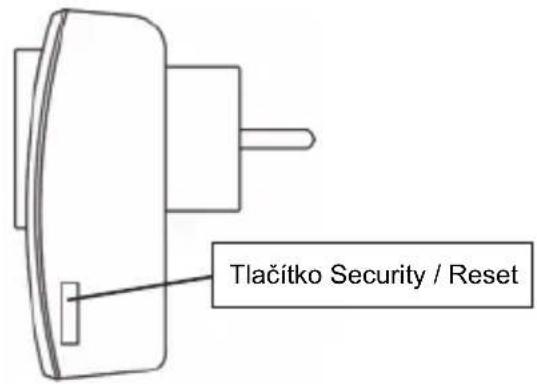

Tlačítko Security

Tato funkce umožnuje vytvořit individuální spojení mezi jednotlivými HomePlug adapté v prostředí s více počítači. Více podrobností naleznete v části „Nastavení samostatné AV sitě HomePlug“.

Tlačitko Reset

Tato funkce se používá k vymazání všech nastavení a obnovení hodnot do továrního nastavení.

Poznámka: Pro obnovení do továrního nastavení je nutné, aby bylo zařízení HomePlug připojeno.

Podržte stisknuté tlačitko Reset (po dobu přibližně 12 sekund), dokud nezačne stavový indikátor blikat.

1.3 Počáteční nastavení

Produkt CS500PLCPT100 je zařízením typu Plug-and-Play. Zařízení lze používat snadno a jednoduše bez nutnosti jakýchkoli složitých konfigurací a nastavení. Zařízení HomePlug lze také použít k přímému vzájemnému propojení síťových zařízení, jako jsou počítače nebo herní konzole. Pomocí tohoto zařízení lze také připojit například Blu-Ray Disc™ přehrávač k routeru nebo modemu a získat tak přístup k internetu.

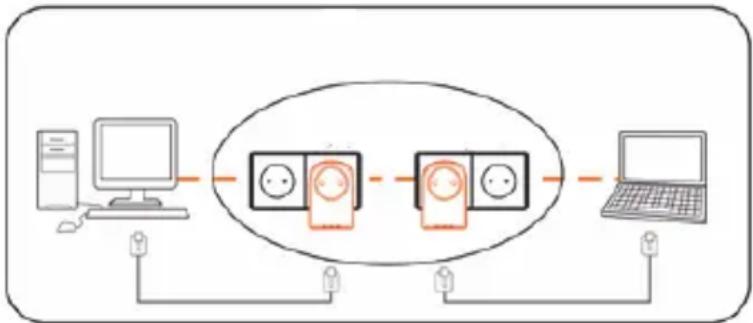

Připojte ethernetový AV přepínač HomePlug k počítači nebo modemu/routeru:

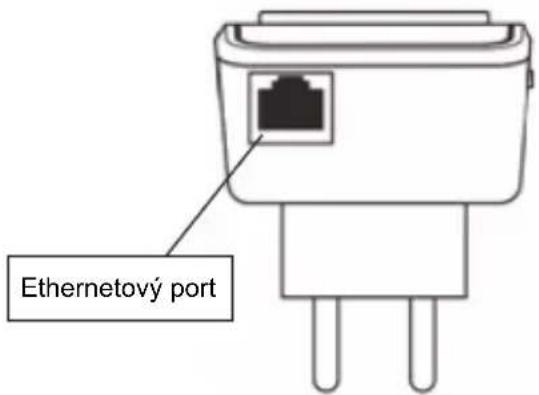

1. Připojte jeden konec ethernetového kabelu do ethernetového portu ve spodní části zařízení HomePlug.
2. Zapojte zařízení HomePlug do elektrické zásuvky v blízkosti zařízení, které chcete připojit. (Poznámka: Nepřipojujte zařízení HomePlug do zásuvkových lišt s přepěťovou ochranou. Rychlost přenosu dat by byla velmi omezena. K dosažení nejlepšího výsledku připojte zařízení HomePlug přímo do nástěnné elektrické zásuvky.)
3. Chcete-li připojit počítač, zapojte druhý konec ethernetového kabelu do volného ethernetového portu počítače.
4. Chcete-li připojit modem nebo router, zapojte druhý konec ethernetového kabelu do volného ethernetového portu modemu nebo routeru.
5. Zkontrolujte, zda indikátor PLC svítí trvale zeleně.
6. Zařízení HomePlug je nyní trvale připojeno k síti.

Kapitola 2: Nastavení samostatné AV sítě HomePlug (volitelné)

Všechny jednotky HomePlug jsou vybaveny výchozím klíčem zabezpečení, připojí se proto automaticky ke všem ostatním jednotkám HomePlug na stejném elektrickém vedení. Jsou-li v budově další jednotky HomePlug (například v kanceláři nebo v bytovém domě), lze vytvořit vlastní samostatnou síťovou skupinu HomePlug tak, aby se další jednotky HomePlug nemohly k této síti připojit. V níže uvedené části je popsáno, jak v některých situacích použít tlačítko Security k rekonfiguraci.

2.1 Vytvoření nové samostatné AV sítě HomePlug (sítě se zařízeními A a B)

Sít' budou tvořit dvě navzájem nepropojená zařízení HomePlug (A a B).

Postup je následující:

1. Stiskněte tlačítko Security na zařízení HomePlug A a podržte jej stisknuté po dobu přibližně 10 sekund. Uvolněte jej, jakmile začne blikat indikátor napájení. Dojde tak k vymazání hesla u zařízení HomePlug A. Zařízení musí být připojeno k síti, aby přijalo nový klíč zabezpečení sítě.
2. Postupujte stejně u zařízení HomePlug B.
3. Nyní jsou k síti samostatně připojena zařízení HomePlug A a B.
4. Stiskněte tlačítko Security na zařízení HomePlug A. Podržte jej stisknuté po dobu přibližně 2 sekund a poté jej uvolněte.
5. Indikátor napájení zařízení A začne blikat.

1. Stiskněte do 120 sekund tlačítko Security na zařízení HomePlug B. Podržte jej stisknuté po dobu přibližně 2 sekund a poté jej uvolněte.
2. Nyní jsou k síti připojena zařízení HomePlug A i B.

2.2 Přidání zařízení HomePlug C ke stávající síti se zařízeními A a B (sít' se zařízeními A, B a C)

Postup je následující:

1. Stiskněte tlačitko Security na zařízení HomePlug C a podržte jej stisknuté po dobu přibližně 10 sekund. Uvolněte jej, jakmile začne blikat indikátor napájení. Dojde tak k vymazání hesla u zařízení HomePlug C. Zařízení musí být připojeno k síti, aby přijalo nový klíč zabezpečení sítě.
2. Stiskněte tlačítko Security na zařízení HomePlug C a podržte jej stisknuté po dobu přibližně 2 sekund. Indikátor napájení začne blikat.
3. Stiskněte do 120 sekund tlačitko Security na zařízení HomePlug C. Podržte jej stisknuté po dobu přibližně 2 sekund a poté jej uvolněte.
4. Zařízení HomePlug A, HomePlug B a HomePlug C jsou nyní navzájem propojena v síti.

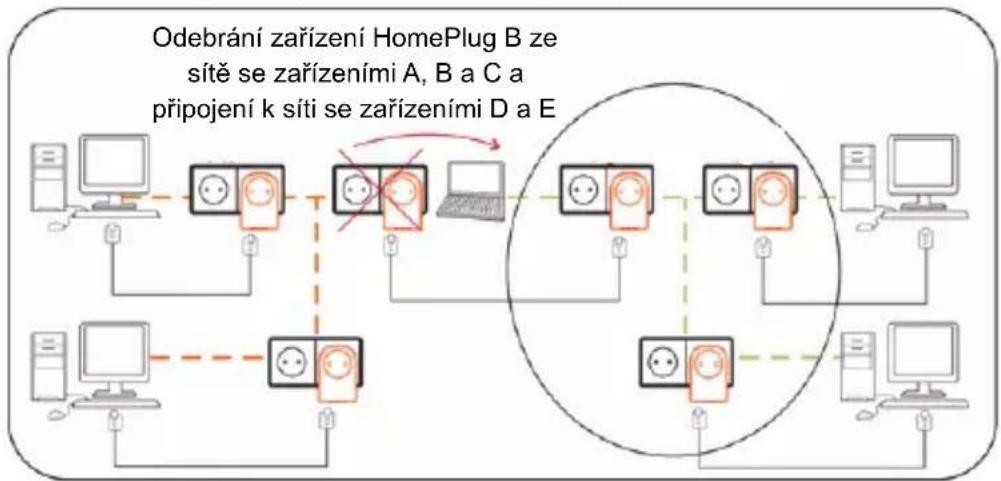

2.3 Odebrání zařízení HomePlug B ze sítě se zařízeními HomePlug A a C a připojení zařízení HomePlug D a E (sít' se zařízeními B, D a E)

Postup je následující:

1. Stiskněte tlačítko Security na zařízení HomePlug B a podržte jej stisknuté po dobu přibližně 10 sekund. Uvolněte jej, jakmile začne blikat indikátor napájení. Dojde tak k vymazání hesla a odebrání zařízení HomePlug B ze sítě se zařízeními HomePlug A a C.

2. Stiskněte tlačítko Security na zařízení HomePlug D a podržte jej stisknuté po dobu přibližně 2 sekund. Indikátor napájení začne blikat.

3. Jakmile začne blikat indikátor napájení zařízení HomePlug D, stiskněte do 120 sekund tlačítko Security na zařízení HomePlug B. Podržte jej stisknuté po dobu přibližně 2 sekund a poté jej uvolněte.

4. Zařízení HomePlug B a HomePlug D jsou nyní navzájem propojena. Spolu se zařízením HomePlug E vytvoří síť se zařízeními B, D a E.

Kapitola 3: Řešení potíží a právní upozornění

Pokud dochází k potížím při komunikaci mezi ethernetovými AV přepínači HomePlug, zkuste je vyřešit následujícími postupy:

• Zkuste zařízení na dobu 10 sekund odpojit z nástěnné zásuvky a poté jej znovu připojit.
• Podržte stisknuté tlačitko Reset na všech zařízeních HomePlug po dobu 15 sekund a pokuste se je znovu připojit. Indikátor zařízení HomePlug začne blikat, nastavení se zresetují a dojde k pokusu o připojení v továrním nastavení.
• Zkuste zařízení HomePlug připojit do jiné blízké napájecí zásuvky.

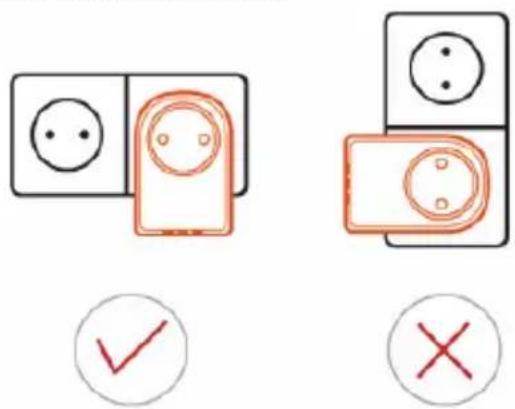

- Zařízení HomePlug funguje lépe, je-li zapojeno přímo do nástěnné napájecí zásuvky. Připojením zařízení HomePlug k zásuvkové liště nebo jinému příslušenství s přepěťovou ochranou může být významně snížena rychlost přenosu dat nebo spojení zcela přerušeno.

• Toto zařízení HomePlug by nemělo být používáno v nadměrně teplém prostředí.

• Některá zářivková svítidla představují zdroie rušení v elektrickém vedení a mohou snížit výkon.

- Máte-li v budově více než jednu rozvodnou skříň s elektrickými jističi, nemusí dojít k vzájemnému propojení HomePlug adaptérů. V takovém případě připojte jednotlivé HomePlug adapté do zásuvek v každém jištěném obvodu. Propojte jednotlivá zařízení HomePlug ethernetovým kabelem. Dojde tak k vzáiemnému propojení adaptérů HomePlug jističi jednotlivých el. obvodech

- Chcete-li uvést zařízení HomePlug do pohotovostního režimu, jednoduše z něj odpojte ethernetový kabel a počkejte přibližně 3 minuty.

Vyloučení zodpovědnosti: Toto zařízení je určeno k zapojení přímo do nástěnné zásuvky, jak je zobrazeno na níže uvedeném schématu. Používáte-li zařízení jakýmkoli jiným způsobem, může dojít k poškození jeho funkcí.

Bezpečnostní opatření:

Abyste snížili riziko úrazu elektrickým šokem, měl by být tento výrobek otevřen POUZE autorizovaným technikem, je-li to nezbytné. V případě, že dojde k závadě, odpojte výrobek ze sítě a od jiných zařízení. Výrobek nevystavujte vodě nebo vlhkosti.

Údržba:

Výrobek čistěte pouze suchým hadříkem.

Nepoužívejte čisticí rozpouštědla ani abrazivní čisticí prostředky.

Záruka:

Při provedení jakýchkoli změn a/nebo úprav výrobku záruka zaniká. Při nesprávném používání tohoto výrobku výrobce nenese odpovědnost za vzniklé škody.

Vyloučení zodpovědnosti:

Design a specifikace výrobku mohou být změněny bez předchozího upozornění. Všechna loga a obchodní názvy jsou registrované obchodní značky příslušných vlastníků a jsou chráněny zákonem.

Likvidace:

• Likvidaci tohoto produktu provádějte v příslušné sběrně. Nevyhazujte tento výrobek s běžným komunálním odpadem.
• Pro více informací se obrat'te na prodejce nebo místní orgány odpovědné za nakládání s odpady.

Tento produkt byl vyroben a je dodáván v souladu se všemi příslušnými nařízeními a směrnicemi platnými ve všech členských státech Evropské Unie. Splňuje také veškeré relevantní specifikace a předpisy v zemi prodeje.

Oficiální dokumentaci lze získat na vyžádání. Patří sem např: Prohlášení o shodě (a identifikace produktu), materiálový bezpečnostní list, zpráva o testování produktu.

V případě dotazů kontaktujte naše oddělení služeb zákazníkům:

Webové stránky: http://www.nedis.com/en-us/contact/contact-form.htm

E-mail: [e-mail]

Telefon: [phone] (během otevírací doby)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, NIZOZEMSKO
