Termék típusa	CPL adapter (Powerline Communication)
Márka	Konig
Modell	CS500PLCPT100
Szabvány	HomePlug AV
Maximális elméleti sebesség	500 Mbps
Hálózati portok	1 db Ethernet RJ10/100 port
Beépített aljzat	Igen, zavarszűrővel
Tápegység	Hálózati aljzaton keresztül (100-240 V AC, 50/60 Hz)
Energiafogyasztás	Kevesebb mint 5 W készenlétben
Méretek (Sz x M x H)	80 x 50 x 30 mm
Súly	90 g
Üzemi hőmérséklet	0 °C 40 °C-ig
Üzemi páratartalom	20% 80% relatív páratartalom
Biztonság	AES 128 bites titkosítás
Plug and Play	Igen, nincs szükség konfigurációra
Karbantartás és tisztítás	Válassza le és törölje le egy puha, száraz ruhával
Alkatrészek és javíthatóság	Nem javítható a felhasználó által, lépjen kapcsolatba az ügyfélszolgálattal

Gyakran ismételt kérdések - CS500PLCPT100 KONIG

Hogyan telepítsem a Konig CS500PLCPT100 CPL adaptert?

Csatlakoztassa az adaptert közvetlenül egy fali aljzathoz (kerülje az elosztókat). Csatlakoztassa a routerhez Ethernet kábellel. Egy másik szobában csatlakoztasson egy második adaptert, és csatlakoztassa hozzá a készüléket. A kapcsolat automatikusan létrejön.

Milyen valós sebességre számíthatok a CS500PLCPT100-tól?

Az elméleti sebesség 500 Mbps, de a gyakorlatban az elektromos hálózat minőségétől és a távolságtól függ. Általában számíthat 100-200 Mbps-ra normál használat mellett (streaming, játékok).

Ez az adapter bármely internetszolgáltatóval működik?

Igen, a CPL adapter független a szolgáltatótól. Bármely internetes dobozzal működik, amely rendelkezik Ethernet porttal.

Csatlakoztathatok több Konig CPL adaptert?

Igen, akár 16 adaptert is hozzáadhat ugyanazon az elektromos hálózaton. Automatikusan összekapcsolódnak.

Hogyan biztosítsam a CPL hálózatomat?

Alapértelmezés szerint az AES 128 bites titkosítás aktív. További biztonság érdekében nyomja meg minden adapteren a Pair (szinkronizálás) gombot egy privát hálózat létrehozásához.

Sokat fogyaszt a CPL adapter?

Nem, kevesebb mint 5 W-ot fogyaszt készenlétben és kb. 3 W-ot működés közben. Állandóan csatlakoztatva maradhat anélkül, hogy jelentősen befolyásolná a számlát.

Mit tegyek, ha a CPL kapcsolat lassú vagy instabil?

Ellenőrizze, hogy az adapterek közvetlenül fali aljzatokhoz vannak-e csatlakoztatva, kerülje az elosztókat és a nagy indítóáramú elektromos készülékeket (porszívó, mikrohullámú sütő). Húzza ki/dugja vissza az adaptereket.

Használhatom a CPL adaptert túlfeszültségvédős aljzattal?

Jobb, ha az adaptert közvetlenül fali aljzathoz csatlakoztatja. A túlfeszültségvédős elosztók szűrhetik a CPL jelet és csökkenthetik a teljesítményt.

Hogyan tisztítsam a CPL adaptert?

Tisztítás előtt húzza ki. Használjon puha, száraz ruhát. Soha ne használjon folyékony vagy dörzsölő tisztítószereket.

Hol találom a CS500PLCPT100 teljes használati útmutatóját?

A használati útmutató ingyenesen letölthető olyan oldalakról, mint a notice-facile.com. Keressen rá: 'Konig CS500PLCPT100 útmutató'.

HASZNÁLATI ÚTMUTATÓ CS500PLCPT100 KONIG

1. fejezet: A fali áramvezetékeken működő HomePlug telepítése

1.1 Leírás és vázlat

Lakása bármely szobájába gyors internetelérést telepíthet ezzel a Nano átmenő HomePlug AV Ethernet híddal. Streamelhet vele HD filmeket, zenét, online többrésztvevős játékokat és még sok mást.

Megjegyzés: Ezt a Nano átmenő HomePlug AV Ethernet hidat legalább egy másik HomePlug AV kompatibilis készülékkel kell párosítani ahhoz, hogy működő rendszer jöjjön létre.

1.2 Elölnézet

A doboz leírása / állapotjelző lámpák

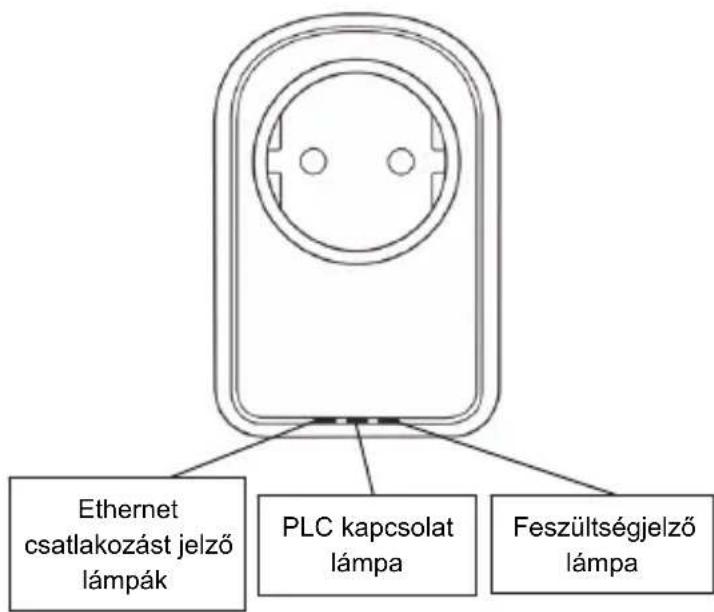

A készülék előlapján háromféle állapotjelző lámpa található (lásd alább)

Táplálás

Lámpa világít: a készülék be van kapcsolva

Kikapcsolva: a készülék ki van kapcsolva

Zöld villog (1 másodperc be,

14 másodperc ki): A készülék készenléti üzemmódban van

PLC kapcsolat

A PLC (fali áramvezetéki) kapcsolat lámpa 3 színnel jelzi a hálózat működési sebességét.

Piros: Minimális sebesség / gyenge jel, 50 Mbit/s alatti sebességgel

Narancs: Normál jel, 50 – 100 Mbit/s hálózati sebességgel

Zöld: Erős jel, 100 Mbit/s vagy nagyobb hálózati sebességgel

Kialszik: Nincs kapcsolat / nincs tevékenység

Ethernet kapcsolat

Folyamatos zöld: 10/100 port

felkapcsolódott

Villogó zöld: Adatküldés

Kialszik: Ethernet csatlakozás nem aktív

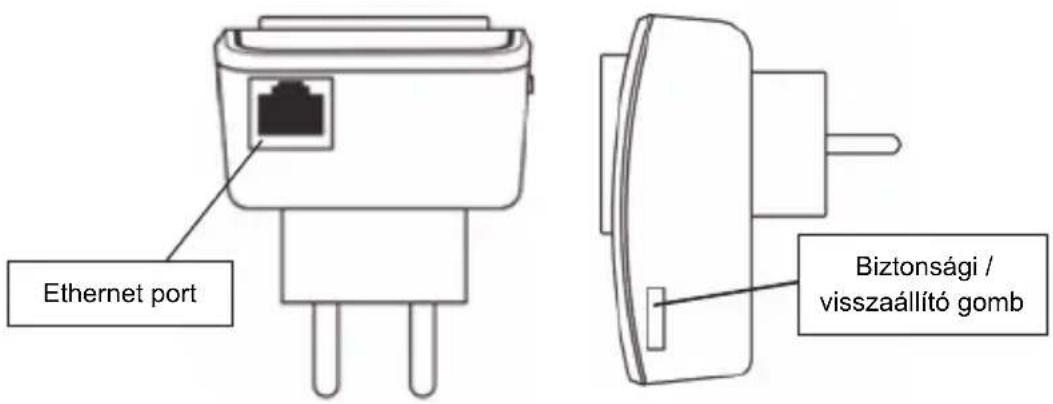

A hátoldal Jobb oldalnézet

Biztonsági gomb

Ezzel a funkcióval hozható létre külön HomePlug hálózati csoport egy több csomópontos környezetben. A részletek a „Külön HomePlug hálózat beállítása” cím alatt találhatók.

Visszaállító gomb

Ezzel a funkcióval törölhető az összes adat és állítható vissza az összes beállítás a gyári alapértékekre.

Megjegyzés: A gyári alapértékek csak akkor állíthatók vissza, ha a HomePlug a konnektorba van dugaszolva. Addig tartsa nyomva a visszaállító gombot (kb. 12 másodpercig), amíg az állapotjelző lámpa villogni nem kezd.

1.3 Használatba vétel

A CS500PLCPT100 egy Plug-and-Play készülék. Komplikált konfigurálás és beállítgatás nélkül működik. Közvetlenül ráköthetők a hálózati eszközök, például számítógépek és játékkonzolok. Más eszközök, például Blu-Ray Disc™ lejátszók, útválasztóra vagy modemre köthetők az internet eléréséhez.

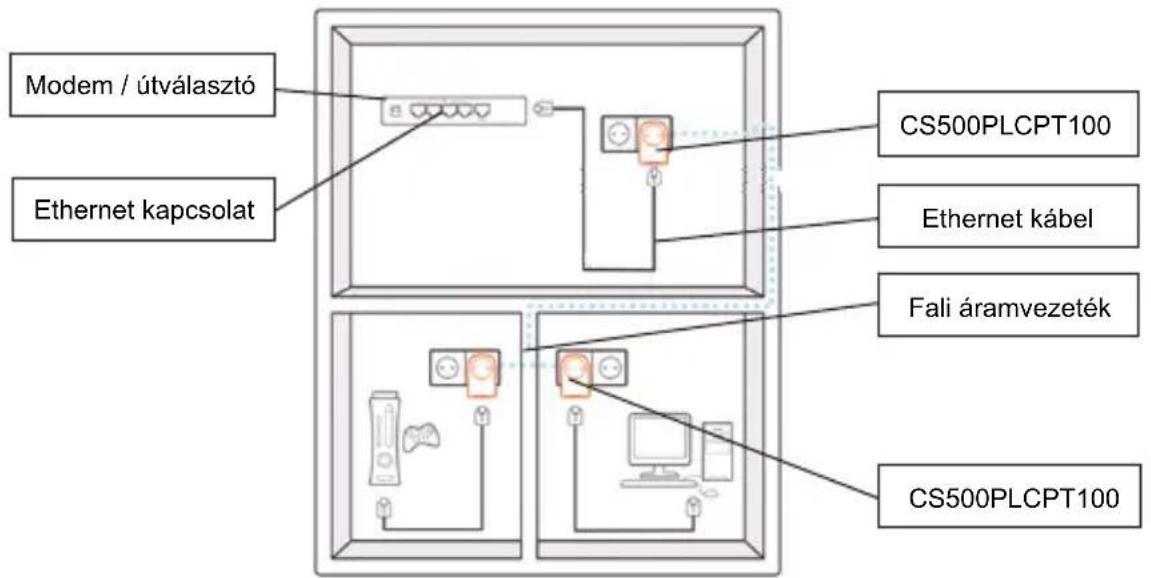

A HomePlug AV Ethernet híd csatlakoztatása számítógéphez vagy modemhez / útválasztóhoz:

1. Dugaszolja az Ethernet kábel egyik végét a HomePlug alján levő egyik Ethernet csatlakozóba.

2. Dugaszolja a HomePlug-ot egy konnektorba az internetre csatlakoztatandó eszköz közelében. (Megjegyzés: Ne használja a HomePlug-ot túlfeszültségvédős hosszabbítóban. A túlfeszültségvédő rontja az átvitelt. Az optimális működéshez elég, ha a HomePlug-ot közvetlenül egy fali konnektorba dugja.)

3. A számítógép csatlakoztatásához dugaszolja az Ethernet kábel másik végét a számítógép Ethernet aljzatába.

4. Modemhez / útválasztóhoz csatlakozáshoz dugaszolja az Ethernet kábel másik végét a modem / útválasztó egy szabad Ethernet csatlakozójába.

5. Ellenőrizze, hogy folyamatos zöld színnel világít-e a PLC kapcsolat LED-je.

6. A HomePlug ekkor a hálózaton van és használatra kész.

2. fejezet: Külön HomePlug AV hálózat beállítása (választható)

Mivel minden HomePlug egységnek alapértelmezett biztonsági kulcsa van, ezek automatikusan összekapcsolódnak egymással a fali áramvezetékeken. Ha más HomePlug egységek is működnek az épületben (például irodában vagy lakóházban), célszerű külön HomePlug hálózatot létrehozni,

amelyre más HomePlug egységek nem csatlakozhatnak. Az alábbi fejezetből megtudhatja, hogyan használhatja a biztonsági gombot a hálózat átkonfigurálására szükség esetén.

2.1 Új külön HomePlug AV hálózat (AB hálózat) létrehozása Két külön HomePlug készüléket (A és B) kíván hálózatba kötni.

Kövesse a következő eljárást:

1. Nyomja meg és tartsa nyomva kb. 10 másodpercig az A HomePlug egység biztonsági gombját. Engedje el, amikor a feszültségjelző lámpa villogni kezd. Ez azt jelzi, hogy törlődött az A HomePlug jelszava. Most a hálózatra kell csatlakoztatni, hogy új hálózati biztonsági kulcsot kapjon.
2. Végezze el ugyanezt a B HomePlug eqységre is.
3. Most az A és a B HomePlug külön-külön a hálózaton van.
4. Nyomia meg és tartsa nyomva 2 másodpercig az A HomePlug biztonsági gombiát.
5. Engedie el, amikor az A híd feszültségielző lámpáia villogni kezd.
6. 120 másodpercen belül nyomja meg és tartsa nyomva 2 másodpercig a B HomePlug biztonsági gombját.
7. Ekkor összekapcsolódik a hálózaton az A és a B HomePlug.

2.2 Egy C HomePlug egység hozzáadása egy meglevő AB hálózathoz (ABC hálózat létrehozása)

Kövesse a következő eljárást:

1. Nyomja meg és tartsa nyomva kb. 10 másodpercig a C HomePlug egység biztonsági gombját. Engedje el, amikor a feszültségjelző lámpa villogni kezd. Ez azt jelzi, hogy törlödött a C HomePlug jelszava. Most a hálózatra kell csatlakoztatni, hogy új hálózati biztonsági kulcsot kapjon.
2. Nyomja meg és tartsa nyomva kb. 2 másodpercig a C HomePlug egység biztonsági gombját. Engedje el, amikor a feszültségjelző lámpa villogni kezd.
3. 120 másodpercen belül nyomja meg és tartsa nyomva 2 másodpercig a C HomePlug biztonsági gombiát.
4. Ekkor összekapcsolódik a hálózaton az A, B és C HomePlug.

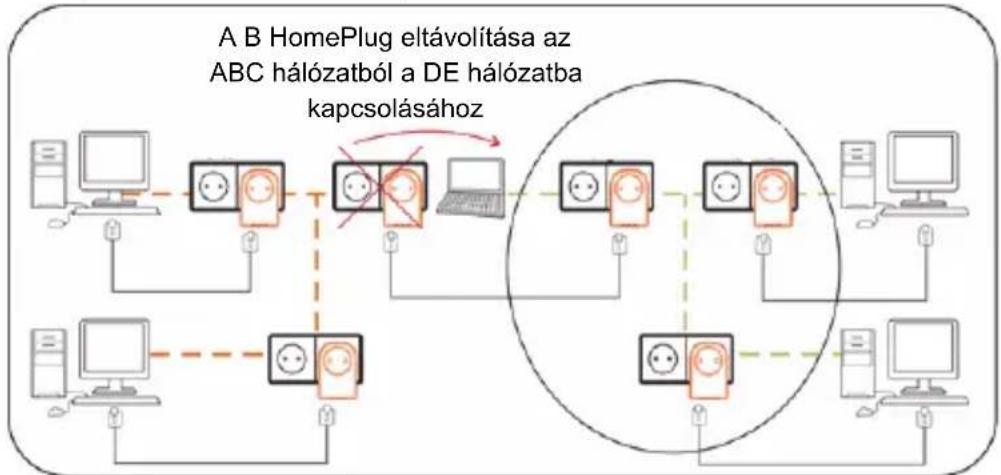

2.3 A B HomePlug eltávolítása az A és C hálózatából, és a D és az E HomePlug hozzáadása (BDE hálózat létrehozása)

Kövesse a következő eljárást:

1. Nyomja meg és tartsa nyomva kb. 10 másodpercig a B HomePlug egység biztonsági gombját. Engedje el, amikor a feszültségjelző lámpa villogni kezd. Ez azt jelzi, hogy törlődött az B HomePlug jelszava. A B HomePlug leválik az A és C HomePlugról.
2. Nyomja meg és tartsa nyomva kb. 2 másodpercig a D HomePlug egység biztonsági gombját. Engedje el, amikor a feszültségjelző lámpa villogni kezd.
3. A D HomePlug feszültségjelző lámpájának villogásra állását követően 120 másodpercen belül nyomja meg és tartsa nyomva 2 másodpercig a B HomePlug biztonsági gombját.
4. Ekkor a B és a D HomePlug összekapcsolódik egymással. Az E HomePluggal együtt létrejön a BDE hálózat.

3. fejezet: Hibaelhárítás és felelősségelhárító nyilatkozat

Ha gond van a HomePlug AV Ethernet híd kommunikációjával, ellenőrizze a következőket:

• Húzza ki az egységet a konnektorból, majd 10 másodperc múlva dugja vissza.
• Nyomja meg az egyes HomePlug készülékek Reset (visszaállító) gombját 15 másodpercre, majd próbálja meg ismét összekapcsolni a készülékeket. A HomePlug lámpája villogni kezd, beállításai visszaállnak a gyári alapbeállításokra, és ezekkel próbál felkapcsolódni.
• Dugaszolja a HomePlug egységet egy másik konnektorba.
• A HomePlug jobban működik, ha közvetlenül a fali konnektorba dugaszolják. A HomePlug hosszabbítóba vagy túlfeszültségvédős elosztósávba dugaszolva jelentősen lelassul, sőt teljesen le is állhat.
• A HomePlug egységeket nem szabad túl meleg helyeken használni.
  • A fénycsövek és fényerőszabályzók elektromos zajt termelnek, és ronthatják a hálózat sebességét.
• Ha az épületben több fázis vagy részhálózat van, a HomePlug nem biztos, hogy működik ezek között. Ilyen esetekben minden fázisra és részhálózatra külön HomePlug telepítendő. A különböző HomePlug egységeket Ethernet kábellel kösse egymáshoz. Ezáltal közös hálózatba kapcsolódnak a fázisokon és/vagy részhálózatokon működő HomePlug egységek.
• Készenléti mód állításhoz egyszerűen húzza ki az Ethernet kábelt a HomePlug készülékből és várjon kb. 3 percet.

Jogi nyilatkozat: Ez a termék rendeltetésszerűen fali konnektorba dugaszolandó, az alábbi vázlat szerint. Minden más csatlakoztatási mód ronthatja működését.

Biztonsági óvintézkedések:

Az áramütés veszélyének csökkentése érdekében ezt a terméket KIZÁRÓLAG a márkaszerviz képviselője nyithatja fel. Hiba esetén húzza ki a termék csatlakozóját a konnektorból, és kösse le más berendezésekről. Vigyázzon, hogy ne érje a terméket víz vagy nedvesség.

Karbantartás:

Száraz kendővel tisztítsa a terméket.

Tisztító- és súrolószerek használatát mellőzze.

Jótállás:

A termék illetéktelen módosítása érvényteleníti jótállását. Nem vállalunk felelősséget a termék szakszerűtlen használata miatti károkért.

Jogi nyilatkozat:

A kivitel és a müszaki jellemzők előzetes értesítés nélkül is módosulhatnak. Minden logó, terméknév és márkanév a tulajdonosának márkaneve vagy bejegyzett márkaneve, azokat ennek tiszteletben tartásával említjük.

Leselejtezés:

• A terméket elkülönítve, a megfelelő gyűjtőhelyeken kell leselejtezni. Ne dobja ki a készüléket a háztartási hulladék közé.
• További információért lépjen kapcsolatba a forgalmazóval, vagy a hulladékkezelésért felelős helyi hatósággal.

Ez a termék az Európai Unió minden tagállamában érvényes vonatkozó rendelkezések és irányelvek betartásával készült és került forgalomba. Megfelel az értékesítési országban rá vonatkozó minden előírásnak és rendelkezésnek.

Kérésre hivatalos dokumentációt is rendelkezésre bocsátunk. A dokumentáció a teljesség igénye nélkül a következőket tartalmazza: Megfelelőségi (és termékazonossági) Nyilatkozat, anyagbiztonsági adatlap, a termék vizsgálati jegyzőkönyve.

Támogatással kapcsolatos ügyekben keresse ügyfélszolgálatunkat:

webhely: http://www.nedis.com/en-us/contact/contact-form.htm

e-mail: [e-mail]

telefon: [phone] (munkaidöben)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, HOLLANDIA
