MODE D'EMPLOI CS500PLCPT100 KONIG

Chapitre 1 : Installation de la ligne d'alimentation du HomePlug

1.1 Schéma du système

Ajoutez l'accès Internet haut-débit à toutes les pièces de votre maison avec cette passerelle ethernet AV Nano Pass Thru HomePlug. Vous pouvez visionner en streaming des films en HD et de la musique, jouer à des jeux multijoueurs en ligne et bien plus encore.

Remarque : Cette passerelle ethernet AV Nano Pass Thru HomePlug doit être couplée avec au moins un autre appareil compatible avec HomePlug AV afin de créer un système qui fonctionne.

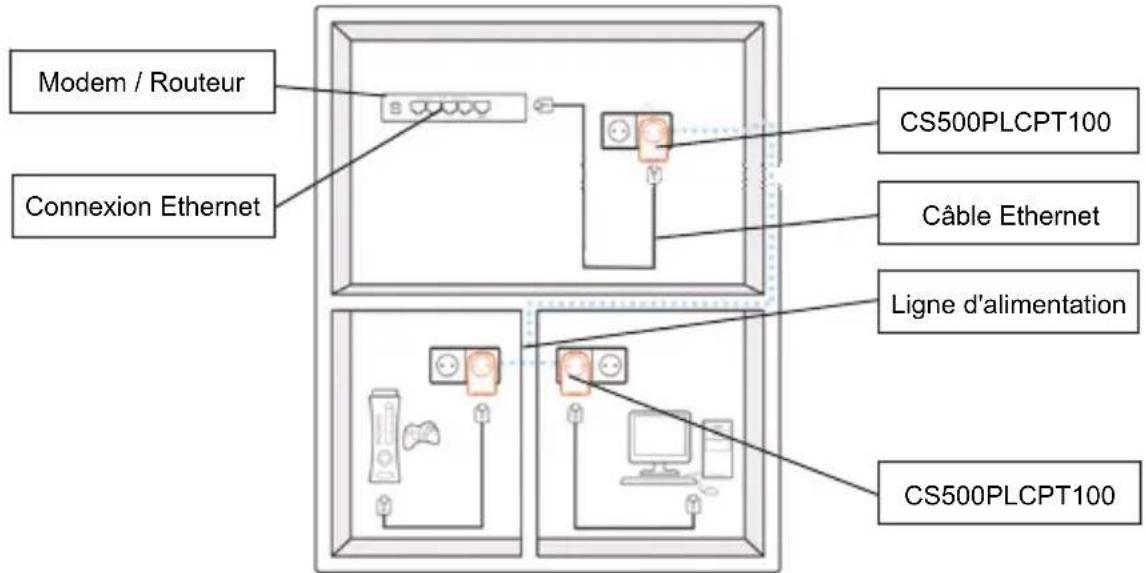

Modem / Routeur Connexion Ethernet CS500PLCPT100 Câble Ethernet Ligne d'alimentation CS500PLCPT100

1.2 Détails du boitier avant

Détails du boitier / indicateurs de statut

L'avant de l'appareil contient 3 types d'indicateurs de statut (voir ci-dessous)

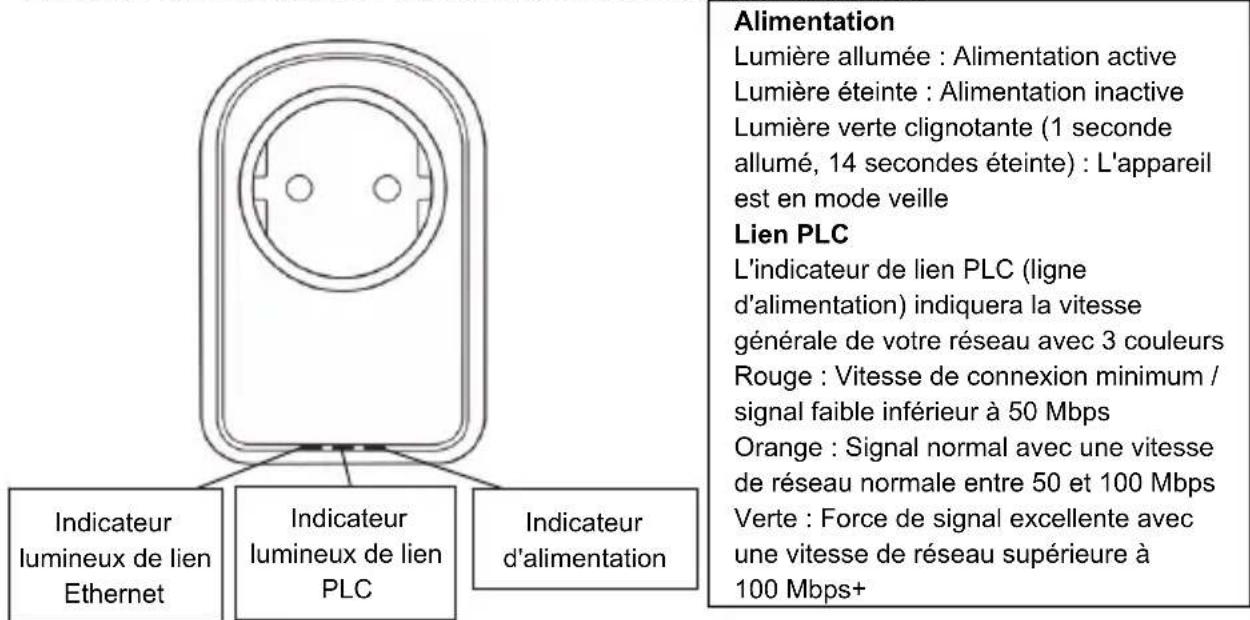

Alimentation Lumière allumée : Alimentation active Lumière éteinte : Alimentation inactive Lumière verte clignotante (1 seconde allumé, 14 secondes éteinte) : L'appareil est en mode veille Lien PLC L'indicateur de lien PLC (ligne d'alimentation) indiquera la vitesse générale de votre réseau avec 3 c…

Éteint : Pas de connexion / pas d'activité Lien Ethernet

Vert continu : Port relié 10/100

Clignotement vert : Envoi de données

Éteint : Lien Ethernet inactif

Détails du dessous Détails du côté droit

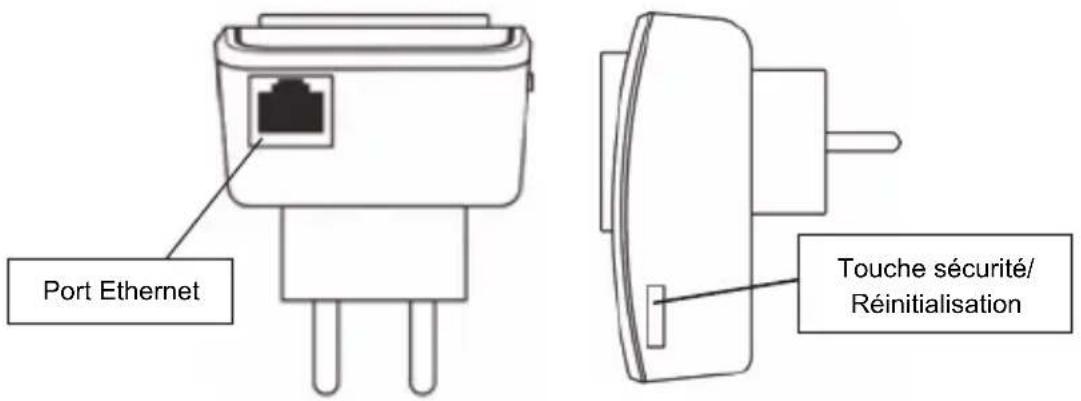

Port Ethernet Touche sécurité/ Réinitialisation

Touche de sécurité

Cette fonction est conçue pour générer un groupe de réseau HomePlug individuel dans un environnement à réseau multiples. Veuillez consulter la section « Configuration réseau HomePlug individuel » pour plus de détails.

Bouton de réinitialisation

Cette fonction sert à effacer toutes les données et restaurer toutes les valeurs par défaut des paramètres d'usine.

Remarque : Le HomePlug doit être branché pour restaurer tous les paramètres d'usine. Tenez la touche Réinitialisation appuyée (pendant environ 12 secondes) jusqu'à ce que l'indicateur de statut commence à clignoter.

1.3 Configuration initiale

Le CS500PLCPT100 est un appareil Plug and Play. Vous pouvez facilement utiliser l'appareil sans configurations et paramètres compliqués. Vous pouvez également utiliser le HomePlug pour connecter des appareils de réseau comme des ordinateurs et des consoles de jeu directement. Vous pouvez également connecter des appareils comme des lecteurs Blu-Ray Disc™ sur un routeur ou un modem pour l'accès Internet.

Connector la passerelle Ethernet HomePlug AV sur un ordinateur ou sur un modem / routeur :

  1. Branchez une extrémité du câble Ethernet sur un port Ethernet en dessous du HomePlug.

  2. Branchez le HomePlug sur une prise d'alimentation secteur près de l'appareil que vous souhaitez connecter.

(Remarque : Ne branchez pas ce HomePlug sur une rallonge avec protection contre la surchauffe. Cela nuirait à la performance de la ligne d'alimentation. Pour une meilleure performance, branchez le HomePlug directement dans une prise murale.)

  1. Pour connecter un ordinateur, branchez l'autre extrémité du câble Ethernet dans un port Ethernet disponible de votre ordinateur.

  2. Pour connecter un modem / routeur, branchez l'autre extrémité du câble Ethernet dans un port Ethernet disponible de votre modem / routeur.

  3. Assurez-vous que l'indicateur de lien PLC est allumé en vert continu.

  4. Votre HomePlug est à présent connecté sur le réseau.

Chapitre 2 : Configuration réseau individuelle du HomePlug AV (optionnel)

Vu que toutes les unités HomePlug disposent de clé de sécurité par défaut, elles seront automatiquement connectées à toutes les autres unités HomePlug partageant la même ligne électrique. Si d'autres unités HomePlug se trouvent dans le bâtiment (comme un bâtiment de bureau ou d'appartement), vous souhaiterez peut-être créer votre propre groupe de réseau HomePlug individuel, afin que les autres unités HomePlug ne puissent pas se connecter à votre réseau. La section qui suit décrit la manière d'utiliser la touche de sécurité pour une nouvelle configuration dans certaines situations.

2.1 Créer un nouveau réseau individuel HOMEPLUG AV (réseau AB)

Deux unités HomePlug dissociées (A et B) forment un réseau.

La procédure est la suivante :

  1. Tenez la touche de sécurité sur le HomePlug A enfoncée pendant environ 10 secondes. Relâchez lorsque l'indicateur d'alimentation clignote. Le mot de passe du HomePlug A vient d'être effacé. Il doit être relié à votre réseau pour adopter la nouvelle clé de sécurité réseau.

  2. Faites la même chose pour le HomePlug B.

  3. À présent, le HomePlug A et B sont mis en réseau séparément.

  4. Tenez la touche de sécurité sur le HomePlug A enfoncée pendant 2 secondes et relâchez.

  5. L'indicateur de la passerelle A commence à clignoter.

  6. Sous 120 secondes, tenez la touche de sécurité sur le HomePlug B enfoncée pendant 2 secondes et relâchez.

  7. Le HomePlug A et B sont mis en réseau ensemble.

2.2 Ajouter un HomePlug C à un réseau AB existant (réseau ABC)

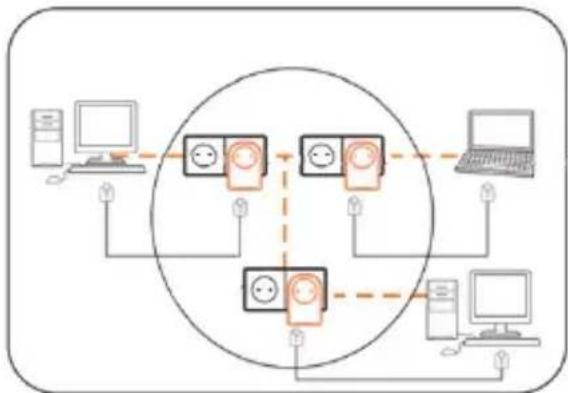

KONIG CS500PLCPT100 - Ajouter un HomePlug C à un réseau AB existant (réseau ABC) - 1

La procédure est la suivante :

  1. Tenez la touche de sécurité sur le HomePlug C enfoncée pendant environ 10 secondes. Relâchez lorsque l'indicateur d'alimentation clignote. Le mot de passe du HomePlug C vient d'être effacé. Il doit être relié à votre réseau pour adopter la nouvelle clé de sécurité réseau.
  2. Tenez la touche de sécurité sur le HomePlug C enfoncée pendant 2 secondes. L'indicateur d'alimentation commence à clignoter.
  3. Sous 120 secondes, tenez la touche de sécurité sur le HomePlug C enfoncée pendant 2 secondes et relâchez.
  4. Le HomePlug A, le HomePlug B et le HomePlug C sont à présent mis en réseau.

2.3 Enlever le HomePlug B du réseau de HomePlug A et C et les joindre à des HomePlug D et E (réseau BDE)

La procédure est la suivante :

  1. Tenez la touche de sécurité sur le HomePlug B enfoncée pendant environ 10 secondes. Relâchez lorsque l'indicateur d'alimentation clignote. Le mot de passe pour le HomePlug B vient d'être effacé et le HomePlug B se sépare des HomePlug A et C.
  2. Tenez la touche de sécurité sur le HomePlug D enfoncée pendant 2 secondes. L'indicateur d'alimentation commence à clignoter.
  3. Sous 120 secondes après que l'indicateur d'alimentation du HomePlug D commence à clignoter, tenez appuyée la touche de sécurité du HomePlug B pendant 2 secondes et relâchez.
  4. Le HomePlug B et le HomePlug D sont désormais connectés ensemble. Par conséquent, ils formeront un réseau BDE avec le HomePlug E.

Chapitre 3 : Résolution des problèmes et dégagement de responsabilité

Si vos passerelles Ethernet HomePlug AV ont des difficultés a communiquer entre elles, vérifiez les points suivants :

  • Essayez de mettre l'unité hors-tension en la débranchant du secteur pendant 10 secondes et en la rebranchant de nouveau.
  • Tenez la touche Réinitialisation appuyée pendant 15 secondes sur chaque HomePlug et essayez de reconnecter. La lumière du HomePlug clignotera et le HomePlug sera réinitialisé et essaiera de se connecter avec les paramètres d'usine par défaut.
  • Essayez de brancher le HomePlug dans une autre prise d'alimentation.

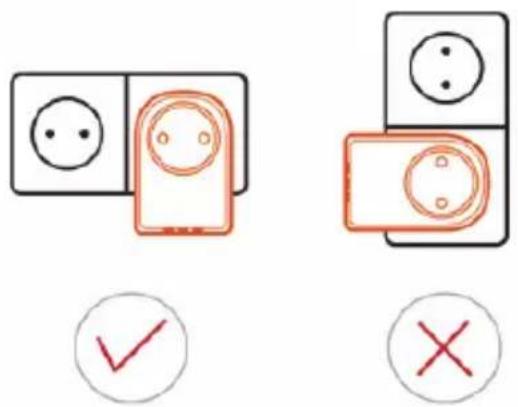

  • Le HomePlug fonctionne mieux lorsqu'il est branché directement sur la prise secteur murale. Connecter le HomePlug sur une rallonge ou un protecteur de surcharge pourrait nuire à la performance du réseau ou interrompre complètement les signaux du réseau.

  • Ce HomePlug ne doit pas être utilisé dans des zones ou la température est trop élevée.

  • Certaines lumières fluorescentes ou incandescentes sont des sources de bruit pour les fils électriques et peuvent nuire à la performance.

  • Si votre bâtiment à plus d'un boitier de disjoncteurs, votre HomePlug pourrait ne pas pouvoir se connecter entre les différents boitiers de disjoncteurs. Dans ce cas, connectez le HomePlug sur une alimentation secteur située sur chacun des boitiers de disjoncteurs. Connectez un câble Ethernet entre chaque unité de HomePlug pour relier les différents HomePlug ensemble. Cela permettra aux unités de HomePlug des différents boitiers de disjoncteurs de se connecter.
  • Pour passer en mode veille, enlevez simplement le câble ethernet du HomePlug et attendez environ 3 minutes.

Avertissement : Ce produit a été conçu pour être branché directement dans une prise murale comme indiqué dans le diagramme ci-dessous. Une autre utilisation risque de nuire au fonctionnement du produit.

KONIG CS500PLCPT100 - Chapitre 3 : Résolution des problèmes et dégagement de responsabilité - 1

Consignes de sécurité :

ATTENTION RISQUE DE CHOC ELECTRIQUE NE PAS OUvrir

Pour réduire le risque de choc électrique, ce produit ne doit être ouvert que par un technicien qualifié si une réparation s'impose. Débranchez l'appareil et les autres équipements du secteur s'il y a un problème. Ne pas exposer l'appareil à l'eau ni à l'humidité.

Entretien :

Nettoyez uniquement le produit avec un chiffon sec.

N'utilisez pas de solvants ni des produits abrasifs.

Garantie :

Toutes altérations et/ou modifications du produit annuleront la garantie. Nous ne serons tenus responsables d'aucune responsabilité pour les dommages dus à une utilisation incorrecte du produit.

Avertissement :

Le design et les caractéristiques techniques sont sujets à modification sans notification préalable. Tous les logos de marques et noms de produits sont des marques déposées ou immatriculées dont leurs détenteurs sont les propriétaires et sont donc reconnues comme telles dans ce document.

Élimination des déchets :

KONIG CS500PLCPT100 - Élimination des déchets : - 1

  • Ce produit doit être jeté séparément des ordures ménagères dans un point de collecte approprié. Ne jetez pas ce produit avec les ordures ménagères ordinaires.
  • Pour plus d'informations, contactez le distributeur ou l'autorité locale responsable de la gestion des déchets.

Ce produit est fabriqué et délivré en conformité avec toutes les directives et règlements applicables et en vigueur dans tous les états membre de l'Union Européenne. Il est également conforme aux spécifications et à la réglementation en vigueur dans le pays de vente.

La documentation officielle est disponible sur demande. Cela inclut mais ne se limite pas à : La déclaration de conformité (et à l'identification du produit), la fiche technique concernant la sécurité des matériaux, les rapports de test du produit.

Veuillez contacter notre centre de service à la clientèle pour plus d'assistance :

via le site Web : http://www.nedis.fr/fr-fr/contact/formulaire-de-contact.htm

via courriel : service@nedis.com

via téléphone : +31 (0)73-5993965 (aux heures de bureau)

NEDIS B.V., De Tweeling 28, 5215 MC 's-Hertogenbosch, PAYS-BAS
