Tip de produs	Adaptator CPL
Marcă	Konig
Model	CS500PLCNK100
Standard CPL	HomePlug AV
Debit maxim	500 Mbps
Port Ethernet	1 port RJ45 10/100/1000 Mbps
Priza electrică	Integrată (tip Schuko)
Securitate	Criptare AES 128-bit
Buton de cuplare	Da (Pair)
LED-uri indicatoare	Alimentare, CPL, Ethernet
Dimensiuni (L x l x H)	70 x 50 x 40 mm
Greutate	Aproximativ 80 g
Alimentare	Rețea 100-240 V AC, 50/60 Hz
Consum	< 3 W în funcționare, < 0,5 W în standby
Compatibilitate	Plug-and-play, compatibil HomePlug AV
Temperatură de funcționare	0°C până la 40°C
Umiditate	10% până la 90% fără condensare
Conținutul cutiei	1 adaptor, 1 cablu Ethernet, manual
Garanție	2 ani

Întrebări frecvente - CS500PLCNK100 KONIG

Cum se instalează adaptorul CPL Konig CS500PLCNK100?

Conectați adaptorul direct la o priză de perete, apoi conectați-l la routerul sau dispozitivul dvs. prin cablul Ethernet furnizat. Pentru un al doilea adaptor, conectați-l lângă dispozitivul țintă. Rețeaua CPL se configurează automat.

Cum se cuplează două adaptoare CPL?

Apăsați butonul Pair de pe fiecare adaptor timp de 2 secunde (în termen de 2 minute). LED-ul CPL clipește apoi rămâne aprins pentru a confirma conexiunea.

Ce fac dacă LED-ul CPL nu se aprinde?

Verificați dacă adaptoarele sunt conectate la aceeași instalație electrică și dacă a fost folosit butonul Pair. Dacă problema persistă, resetați ambele adaptoare apăsând butonul Pair timp de 10 secunde.

Care este raza maximă a rețelei CPL?

Raza teoretică este de 300 de metri pe rețeaua electrică interioară. Performanțele reale depind de calitatea cablajului și de interferențe.

Pot folosi adaptorul cu o priză multiplă?

Nu se recomandă utilizarea unei prize multiple, deoarece poate reduce performanța. Conectați întotdeauna adaptorul direct la o priză de perete.

Cum se resetează adaptorul la setările din fabrică?

Mențineți butonul Pair apăsat timp de aproximativ 10 secunde până când LED-ul clipește rapid. Eliberați, adaptorul repornește cu setările din fabrică.

Care este debitul real al acestui adaptor?

Debitul teoretic este de 500 Mbps, dar în practică poate atinge 200-250 Mbps în funcție de calitatea rețelei electrice și de distanță.

Este adaptorul compatibil cu routerele de internet?

Da, este compatibil cu toate routerele de internet care au un port Ethernet. Nu este necesară nicio configurare software.

Cum pot îmbunătăți viteza conexiunii mele CPL?

Evitați prizele multiple și prelungitoarele, conectați adaptoarele direct la prize de perete. Țineți-le departe de aparate electrice care generează interferențe. Folosiți adaptoare de același standard HomePlug AV.

Ce fac dacă adaptorul se încălzește?

O ușoară încălzire este normală. Dacă adaptorul devine foarte fierbinte, verificați dacă nu este acoperit sau într-un spațiu închis. Deconectați-l și lăsați-l să se răcească. Dacă problema persistă, contactați suportul.

MANUAL DE UTILIZARE CS500PLCNK100 KONIG

Capitolul 1: Instalarea liniei de alimentare HomePlug

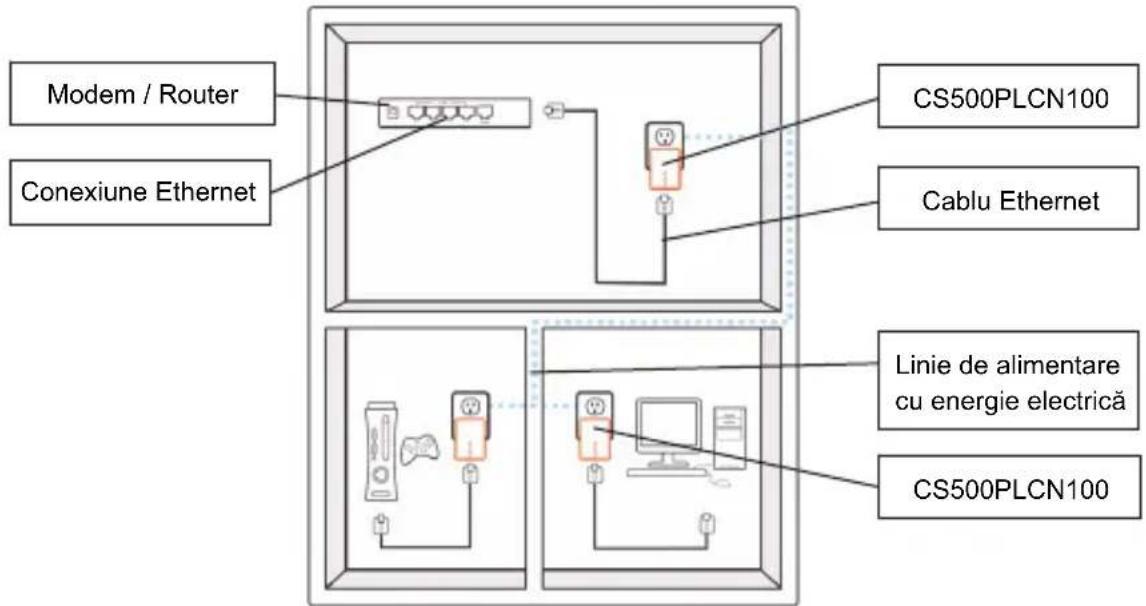

1.1 Diagrama sistemului

Aduceți accesul la internet de mare viteză în fiecare cameră din locuința dumneavoastră cu ajutorul acestui HomePlug AV Ethernet Bridge Nano. Puteți să urmăriți filme HD, să ascultați muzică, să jucați jocuri online cu mai mulți jucători și multe altele.

Notă: Acest HomePlug AV Ethernet Bridge Nano trebuie să se împerecheze cel puțin cu alt dispozitiv compatibil HomePlug AV pentru a realiza un sistem funcțional.

1.2 Carcasa

Caracteristicile carcasei / Luminile de stare

Pe partea frontală a dispozitivului se găsesc 3 tipuri de lumini de stare (a se vedea mai jos)

Alimentare

Lumina aprinsă: Dispozitivul este în funcțiune Lumini stinse: Dispozitivul nu este în funcțiune

Conexiune PLC

Lumina pentru conexiunea PLC (Linia de energie electrică) va indica viteza rețelei dumneavoastră printr-un cod de 3 culori. Roșu: Viteză minimă de conectare / semnal slab cu o viteză mai mică de 50 Mbps Portocaliu: Semnal normal cu viteză standard între 50 - 100 Mbps Verde: Semnal excelent cu viteză optimă de conexiune de 100 Mbps+ Stinse: Lipsă conexiune / Lipsă activitate

Conexiune Ethernet

Verde închis: portul 10/100 conectat Stinse: Conexiunea Ethernet nu este activă

Caracteristicile părții inferioare

Buton de siguranță

Această funcție este concepută pentru a genera un grup individual HomePlug într-un mediu multi-nod. Vă rugăm să consultați secțiunea „Configurarea individuală a rețelei HomePlug” de mai jos pentru mai multe detalii.

Buton pentru resetare

Această funcție este utilizată pentru a șterge toate datele și a restaura toate setările la valorile din fabrică. Notă: Dispozitivul HomePlug trebuie conectat pentru a restaura toate setările din fabrică. Țineți apăsat butonul Reset până când lumina de stare începe să clipească.

1.3 Configurarea inițială

CS500PLCN100 este un dispozitiv Plug-and-Play (Cuplează și Folosește). Puteți utiliza cu ușurință acest dispozitiv, fără a fi necesare configurări și setări complicate. Puteți utiliza acest dispozitiv și pentru a conecta direct dispozitivele din rețea, cum ar fi calculatoarele și consolele pentru jocuri. De asemenea, puteți conecta dispozitive precum playere Blu-Ray Disc™ I un router sau la un modem pentru a dobândi acces la internet.

Conectați HomePlug AV Ethernet Bridge la un calculator sau modem / router:

1. Conectați un capăt al cablului Ethernet într-un port Ethernet aflat pe partea inferioară a dispozitivului HomePlug.
2. Conectați dispozitivul HomePlug la o priză de curent alternativ aflată în apropierea dispozitivului la care doriți să vă conectați. (Notă: Nu conectați dispozitivul HomePlug la un prelungitor cu mai multe prize care este dotat cu protecție la supratensiune. Acest lucru va reduce performanțele rețelei de alimentare cu energie. Pentru obținerea celor mai bune rezultate, conectați dispozitivul HomePlug direct la o priză de perete.)
3. Pentru conectarea la un calculator, conectați celălalt capăt al cablului Ethernet într-un port Ethernet disponibil de la calculatorul dumneavoastră.
4. Pentru conectarea la un modem / router, conectați celălalt capăt al cablului Ethernet într-un port Ethernet disponibil de la modem-ul / router-ul dumneavoastră.
5. Asigurați-vă că lumina de stare pentru conexiunea PLC este verde.
6. Dispozitivul dumneavoastră HomePlug este conectat acum la o rețea.

Capitolul 2: Configurarea rețelei individuale HomePlug AV (opțional)

Din moment ce toate dispozitivele HomePlug au o cheie de securitate implicită, acestea vor fi conectate automat cu toate celelalte dispozitive HomePlug care sunt cuplate la aceeași rețea electrică. În cazul în care în clădire există și alte dispozitive HomePlug (cum ar fi într-o clădire de birouri sau într-un bloc), este posibil să doriți să vă creați rețeaua dumneavoastră individuală HomePlug, așa încât alte dispozitive HomePlug să nu se poată conecta la rețeaua dumneavoastră. Secțiunea de mai jos descrie modul în care trebuie utilizat butonul de securitate pentru reconfigurarea dispozitivului în unele situații.

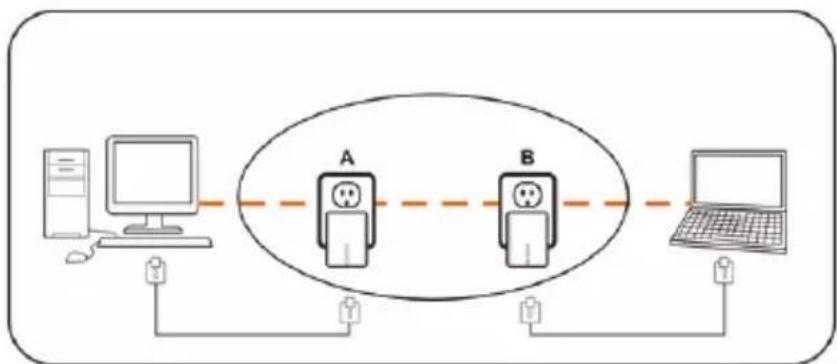

2.1 Crearea unei noi rețele individuale HomePlug AV (Rețeaua AB)

Două dispozitive HomePlug neasociate (A și B) formează o rețea.

Procedeul este următorul:

1. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug A timp de 10 secunde. Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug A tocmai a fost ștearsă. Acesta trebuie conectat la rețeaua dumneavoastră pentru a prelua cheia de securitate a noii rețele.
2. Procedați la fel și în cazul dispozitivului HomePlug B.
3. Acum, dispozitivele HomePlug A și B sunt conectate la rețea separat.
4. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug A timp de 2 secunde și apoi eliberați-l.
5. Lumina de alimentare a podului A începe să clipească.
6. În decurs de 120 de secunde, apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug B timp de 2 secunde și apoi eliberați-l.
7. Acum, ambele dispozitive HomePlug A și B sunt conectate la rețea împreună.

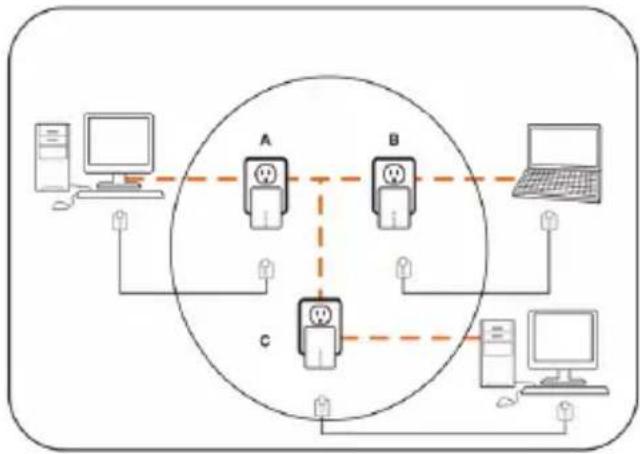

2.2 Adăugarea unui dispozitiv HomePlug C la o rețea AB existentă (Rețeaua ABC)

Procedeul este următorul:

1. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 10 secunde. Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug C tocmai a fost ștearsă. Acesta trebuie conectat la rețeaua dumneavoastră pentru a prelua cheia de securitate a noii rețele.
2. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 2 secunde. Lumina de alimentare începe să clipească.
3. În decurs de 120 de secunde, apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug C timp de 2 secunde și apoi eliberați-l.
4. Dispozitivele HomePlug A, HomePlug B și HomePlug C sunt acum conectate la rețea.

2.3 Deconectarea dispozitivului HomePlug B de la rețeaua formată din HomePlug A și C și asocierea cu HomePlug D și E (Rețeaua BDE)

Procedeul este următorul:

1. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug B timp de 10 secunde. Eliberați-l atunci când lumina pentru alimentare clipește. Parola dispozitivului HomePlug B tocmai a fost ștearsă, iar HomePlug B se deconectează singur de la HomePlug A și C.
2. Apăsați și mențineți apăsat butonul de securitate al dispozitivului HomePlug D timp de 2 secunde. Lumina de alimentare începe să clipească.
3. În decurs de 120 de secunde după ce lumina de alimentare de pe HomePlug D începe să clipească, apăsați și mențineți apăsat butonul de securitate de pe HomePlug B timp de 2 secunde și apoi eliberați-l.
4. HomePlug B și HomePlug D sunt acum conectate între ele. Prin urmare, împreună cu HomePlug E, acestea vor forma rețeaua BDE.

Capitolul 3: Depanare și precizări legale

În cazul în care dispozitivul dumneavoastră HomePlug AV Ethernet Bridge are dificultăți de comunicare cu alt dispozitiv, verificați următoarele:

• Încercați să efectuați un ciclu de repornire a unității deconectând-o de la priza de perete pentru 10 secunde și conectând-o apoi la loc.
• Apăsați butonul Reset de pe fiecare HomePlug timp de 15 secunde și încercați să vă reconectați. Lumina de pe HomePlug va clipi, iar acesta va fi resetat și va încerca să se conecteze utilizând setările implicite din fabrică.
• Încercați să conectați dispozitivul HomePlug într-o altă priză.
• Dispozitivul HomePlug funcționează mai bine atunci când este conectat direct la o priză de perete. Conectarea dispozitivului HomePlug la un prelungitor de alimentare cu mai multe prize sau la un descărcător electric poate reduce performanțele rețelei sau poate chiar stopa complet semnalul.

- Acest dispozitiv HomePlug nu trebuie utilizat în zone cu temperaturi ridicate.

- Unele lumini fluorescente sau incandescente sunt surse de zgomot pentru instalația electrică și pot reduce performanțele.

- În cazul în care clădirea dumneavoastră are mai mult de o singură cutie de disjunctoare, dispozitivul dumneavoastră HomePlug poate fi incapabil să se conecteze între diferitele cutii de disjunctoare. În acest caz, conectați un HomePlug la o priză aflată pe fiecare din cutiile cu circuite. Conectați un cablu Ethernet între fiecare dintre dispozitivele HomePlug pentru a conecta împreună diferitele dispozitive HomePlug. Acest lucru va permite conectarea dispozitivelor HomePlug de pe diferite cutii de disjunctoare.

- Pentru a intra în modul stand-by (modul de așteptare), scoateți pur și simplu cablul Ethernet din HomePlug și așteptați aprox. 3 minute.

Renunțarea la răspundere: Acest produs a fost conceput pentru a fi conectat direct la o priză de perete, așa cum este prezentat în diagrama de mai jos. Nerespectarea specificațiilor de utilizare poate afecta funcționarea normală a produsului.

Măsuri de siguranță:

Pentru a reduce pericolul de electrocutare, acest produs va fi desfăcut NUMAI de către un tehnician avizat, când este necesară depanarea. Deconectați produsul de la priza de rețea sau alte echipamente în cazul apariției unei probleme. Nu expuneți produsul apei sau umezelii.

Întreținere:

Curățați produsul doar cu o cârpă uscată.

Nu folosiți solvenți sau agenți de curățare abrazivi.

Garanție:

Orice schimbări și/sau modificări ale produsului vor anula garanția. Nu putem accepta responsabilitatea pentru daunele provocate de utilizarea incorectă a acestui produs.

Renunțarea la răspundere:

Designul și specificațiile produsului pot fi modificate fără o notificare prealabilă. Toate siglele mărcilor și denumirile produselor sunt mărci comerciale sau mărci comerciale înregistrate ale proprietarilor de drept și prin prezenta sunt recunoscute ca atare.

Eliminare:

• Acest produs a fost creat pentru colectare separată la un punct de colectare adecvat. Nu eliminați acest produs odată cu deșeurile menajere.
• Pentru mai multe informații, contactați magazinul sau autoritatea locală responsabilă pentru gestionarea deșeurilor.

Acest produs a fost fabricat și furnizat în conformitate cu toate reglementările și directivele relevante, valabile în toate statele membre ale Uniunii Europene. Acesta este, de asemenea, conform cu toate specificațiile și reglementările aplicabile în toate țările în care se vinde.

Documentația originală este disponibilă la cerere. Aceasta include, fără a se limita la acestea, următoarele: Declarația de Conformitate (și identitatea produsului), Fișa de date pentru Siguranța Materialului, raportul de testare a produsului.
