MANUAL DE UTILIZADOR TSW 1200 BLAUPUNKT

Características do alto-falante Blaupunkt 49 Medidas de segurança e advertências para a instalação 50 Ferramentas para a instalação e normas de procedimento 51 Princípios do design do sistema 52 Tipos de caixa para alto-falante de frequências graves 53 Configurações eletrônicas ativas e passivas 54 Cálculos básicos matemáticos para a construção da caixa do alto-falante 55 Exemplos de caixas 56 Construção final da caixa do alto-falante de frequências graves 57 Informação para referência adicional 57 Especificações técnicas 76-79 Assistência Técnica da Blaupunkt 80 Informação sobre os limites de garantia 80-81

ÍNDICE

Parabéns! Adquiriu um sistema excepcional de alto-falantes dos entusiastas de áudio da Blaupunkt. Os nossos engenheiros gastaram um tempo considerável a aperfeiçoar os nossos subwoofers, de forma a poderem oferecer-lhe um som de alta qualidade a um preço acessível. A concepção do alto-falante evoluiu, utilizando um novo material do cone TPC e o design agressivo das caixas TPB.

Nós lhe oferecemos não só um produto, mas também um manual de assistência ao proprietário. Este manual pode ser usado como uma referência para o ensino devido às suas breves, mas informativas, explicações a respeito do design de alto-falantes e das caixas para estes, e como referências a outros materiais de leitura informativos e de computadores hoje disponíveis. Nós também estamos muito interessados em que o comprador-consumidor final utilize as técnicas de instalação adequadas para a obtenção do melhor desempenho possível dos seus novos alto-falantes. O mais importante para nós é o que diz respeito à segurança e ao processo de instalação. Já que os outros representantes da Blaupunkt possuem as ferramentas e a experiência para uma instalação aperfeiçoada e segura, nós recomendamos sempre que eles façam a integração final do veículo. Mas, caso você decida instalar pessoalmente estes produtos, por favor tome o seu tempo para ler este manual completamente e siga todas as precauções.

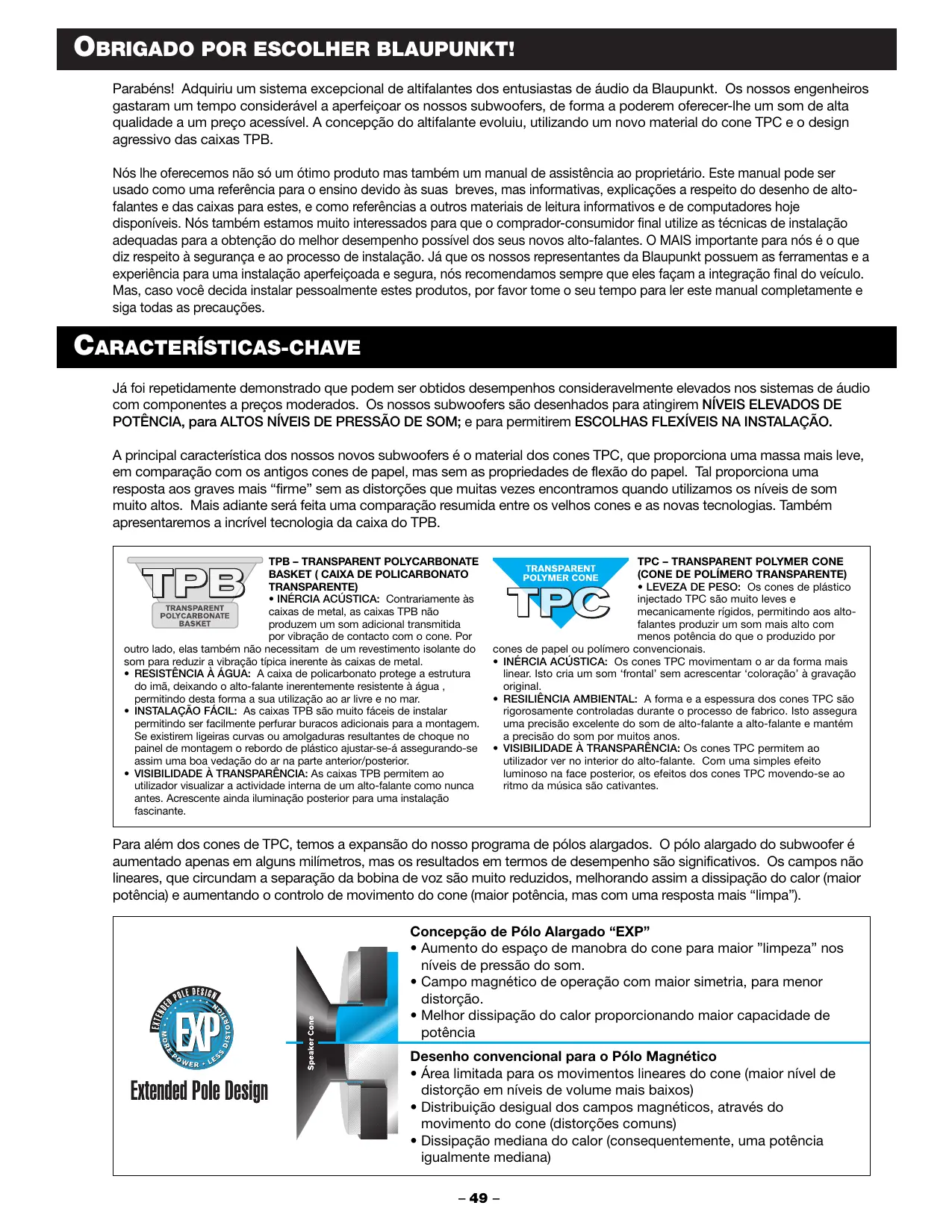

CARACTERÍSTICAS-CHAVE

Já foi repetidamente demonstrado que podem ser obtidos desempenhos consideravelmente elevados nos sistemas de áudio com componentes a preços moderados. Os nossos subwoofers são desenhados para atingirem NÍVEIS ELEVADOS DE POTÊNCIA, para ALTOS NÍVEIS DE PRESSÃO DE SOM; e para permitirem ESCOLHAS FLEXÍVEIS NA INSTALAÇÃO.

A principal característica dos novos subwoofers é o material dos cones TPC, que proporciona uma massa mais leve, em comparação com os antigos cones de papel, mas sem as propriedades de flexão do papel. Tal proporciona uma resposta aos graves mais "firme" sem as distorções que muitas vezes encontramos quando utilizamos os níveis de som muito altos. Mais adiante será feita uma comparação resumida entre os velhos cones e as novas tecnologias. Também aparecerá a incrível Tecnologia da caixa do TPB.

TPB - TRANSPARENT POLYCARBONATE BASKET (CAIXA DE POLICARBONATO TRANSPARENTE)

• INÉRCIA ACÚSTICA: Contrariamente às caixas de metal, as caixas TPB não produzem um som adicional transmitido por vibração de contacto com o cone. Por

outro lado, elas também não necessitam de um revestimento isolante do som para reduzir a vibração típica inerente às caixas de metal.

• RESISTÊNCIA À ÁGUA: A caixa de policarbonato protege a estrutura do íman, deixando o alto-falante inerentemente resistente à água, permitindo desta forma a sua utilização ao ar livre e no mar.
• INSTALAÇÃO FACING: As caixas TPB são muito fáceis de instalar, permitindo ser facilmente perfurar buracos adicionais para a montagem. Se existirem ligeiras curvas ou amolgaduras resultantes de choque no painel de montagem, o rebordo de plástico ajustar-se-á assegurando assim uma boa vedação do ar na parte anterior/posterior.
• VISIBILIDADE À TRANSPARÊNCIA: As caixas TPB permitem ao utilizador visualizar a atividade interna de um alto-falante como nunca antes. Acrescente também pode ser útil para uma instalação fascinante.

TPC - TRANSPARENT POLYMER CONE (CONE DE POLÍMERO TRANSPARENTE)

• LEVEZA DE PESO: Os cones de plástico injetado TPC são muito leves e mecanicamente rígidos, permitindo aos alto-falantes produzir um som mais alto com menos potência do que o produzido por

• INÉRCIA ACÚSTICA: Os cones TPC movimentam o ar da forma mais linear. Isto cria um som 'frontal' sem acrescentar 'coloração' à gravação original.
• RESILIÊNCIA AMBIENTAL: A forma e a espessura dos cones TPC são rigorosamente controladas durante o processo de fabrico. Isto assegura uma precisão excelente do som de alto-falante a alto-falante e mantém a precisão do som por muitos anos.
• VISIBILIDADE À TRANSPARÊNCIA: Os cones TPC permitem ao utilizador ver no interior do alto-falante. Com um simples efeito luminoso na face posterior, os efeitos dos cones TPC movendo-se ao ritmo da música são cativantes.

Para além dos cones de TPC, temos a expansão do nosso programa de polos alargados. O polo alargado do subwoofer é aumentado apenas em alguns milímetros, mas os resultados em termos de desempenho são significativos. Os campos não lineares, que rodeiam a separação da bobina de voz, são muito reduzidos, melhorando assim a dissipação do calor (maior potência) e aumentando o controlo de movimento do cone (maior potência, mas com uma resposta mais "limpa").

Concepção de Polo Alargado "EXP"

• Aumento do espaço de manobra do cone para maior "limpeza" nos níveis de pressão do som.
• Campo magnético de operação com maior simetria, para menor distorção.
• Melhor dissipação do calor proporcionando maior capacidade de potência.

• Área limitada para os movimentos lineares do cone (maior nível de distorção em níveis de volume mais baixos)
• Distribuição desigual dos campos magnéticos, através do movimento do cone (distorções comuns)
• Dissipação mediana do calor (consequentemente, uma potência igualmente mediana)

Nós sempre recomendamos que você faça instalar por profissionais os seus alto-falantes Blaupunkt, mas o processo de instalação geralmente é tão fácil que o consumidor médio pode consegui-lo com pouca dificuldade. Independentemente da pessoa a fazer a instalação, você deve assegurar-se de rever os seguintes pontos antes de proceder com a instalação:

■ LEIA O MANUAL! Compreensão do produto e limitações de instalação antes de levantar uma chave de fenda. - USE ÓCULOS DE SEGURANÇA O TEMPO TODO - Fragmentos volantes são sempre perigosos. PROTEJA O VEÍCULO - desligue sempre o cabo negativo da bateria antes de quando é quer qualquer tipo de trabalho de instalação. Isto evita um possível curto-circuito elétrico de alta corrente (potencialidade de fogo). ■ CALOR - Mantenha todos os alto-falantes fora da proximidade de componentes quentes, como amplificadores ou componentes do veículo que se aquecem (befores de um certo tempo, tais como mangueiras, fios de alta corrente e componentes do sistema de frenagem. TOME O SEU TEMPO - Apressando-se para terminar uma instalação quase sempre acaba com problemas. ■ NÃO ESCUTE A NÍVEIS ALTOS DE SOM POR UM LONGO PERÍODO DE TEMPO - Se conectados a amplificadores de alta potência, estes alto-falantes têm o potencial de causar surdez permanente após escutar a níveis de volume máximo durante várias horas.

ADVERTÊNCIAS PARA A INSTALAÇÃO!

Antes de descortar o seu lindo carro novo você precisa de alguns acontecimentos típicos para a instalação e a habilidade com ferramentas comuns manuais e elétricas. Seguindo as dicas típicas para a instalação e as advertências se evitarão danos possíveis ao veículo assim como possibilidades de fogo.

NOVAMENTE? LEIA O MANUAL! Há muita informação útil neste manual que lhe economizará tempo e evitará problemas mais tarde. CUBRA AS ÁREAS DE TRABALHO NO VEÍCULO - Use proteções de para-lama ou cobertores para proteger contra arranhões ou batidas nas áreas de trabalho. DESLIGUE O FIO (-) DA BATERIA - Nada de faíscas ou fogo por favor! "REVEJA" A INSTALAÇÃO - Antes de usar qualquer ferramenta ou componentes móveis do veículo, tome cinco minutos para rever as intenções de instalação (p. ex., verifique se uma caixa de alto-falantes caberá numa área do carro antes de arrancar fora todo o interior). "REVEJA" O VEÍCULO - Antes de fazer qualquer buraco ou cortar qualquer superfície, assegure-se que não há tubos de carburante ou hidráulicos atrás da superfície. Assegure-se também que não haja fios diretamente atrás ou perto da área de montagem desejada (lembre-se parafusos podem às vezes ultrapassar de 1 a 2 polegadas atrás da superfície de montagem). ASSEGURE-SE DE UM ENCAIXE PERFEITO - Antes de cortar ou furar, verifique se o alto-falante caberá no lugar desejado. Verifique o espaço em volta das barras de torção na parte traseira ou outros elementos estruturais. CADA CARRO É MONTADO DE MANEIRA DIFERENTE - Todo fabricante de automóveis utiliza técnicas de montagem diferentes. Tome cuidado ao retirar/modificar todos os painéis de acabamento e superfícies de montagem já que muitas vezes eles usam parafusos ou prendedores a pressão especiais que são difíceis de substituir se se perdem ou quebram. TENHA CUIDADO COM O ROTEIRO DOS CABOS - Ao fazer o roteiro dos cabos do áudio, assegure-se que os cabos RCA e dos alto-falantes sempre que possível, tenham um roteiro estabelecido longe das linhas de força de altas correntes para o amplificador do áudio e longe das linhas do sistema do veículo. Isto ajuda a prevenir a insinuação de ruídos no sistema de áudio e mesmo a evitar danos possíveis à fiação do veículo. TENHA CUIDADO COM TODAS AS CONEXÕES - Ao fazer conexões, assegure-se que cada conexão esteja feita com cuidado e bem presa. Siga cuidadosamente todas as marcações de polaridade para assegurar um desempenho final correto. CUIDADO - TANQUES DE GASOLINA E TUBOS DE GASOLINA ESTÃO AGORA LOCALIZADOS DIRETAMENTE EMBAIXO DA SEÇÃO TRASEIRA EM UMA GRANDE PARTE DOS CARROS - VERIFIQUE SE HÁ ESPAÇO SUFICIENTE ANTES DE CONSIDERAR UM TAL LUGAR PARA A MONTAGEM!

FERRAMENTAS PARA A INSTALAÇÃO

Para a maior das instalações, ferramentas manuais simples são suficientes se se tratar de substituir os alto-falantes da fábrica. Se as localizações da fábrica ou outros lugares de montagem convenientes não forem usados, você precisará de ferramentas elétricas para furar e cortar plásticos e metais. Uma boa lista inicial está resumida logo abaixo:

Fita métrica e régua, caneta para marcar e punção, chave de fenda e chave de fenda Phillips (tamanhos pequeno e médio), tiras para feixes de fios de náilon, alicates: de aperto com mola e de bico fino, correntes, barra de “pé-de-cabra” de empenho fraco para remover o acabamento da porta, cisalha ou ferramenta de corte para metal de calibre fino e médio, cortador de arame, descascador de fio, fita isolante, alicate de achatar e terminais de aperto apropriados, furadeira com brocas de tamanhos apropriados (1/8", 3/16" e para outros), serra de vaivém elétrica (serra tipo sabre).

NORMAS DE PROCEDIMENTO PARA A INSTALAÇÃO

Nós lhe recomendamos seriamente que faça instalar por profissionais os seus alto-falantes de frequências graves Blaupunkt. Se você decidir fazer a sua própria instalação, por favor observe as seguintes informações importantes:

• Antes de cortar qualquer acabamento ou metal, certifique-se de que a sua instalação final vai estar afastada de todas as partes móveis, cabos da fábrica, fios e mangueiras. Assegure-se de afrouxar suficientemente os fios para evitar a necessidade de puxar ou esticar os fios se um dia precisar de serviços. Prenda todos os fios soltos com tiras de náilon para amarrar fios, a fim de evitar que eles se prendam em partes móveis ou que entrem em curto-circuito devido à abrasão causada por movimento com o decorrer do tempo. Nunca monte os alto-falantes nos alojamentos para as rodas do veículo ou áreas onde possam estar sujeitos a umidade ou a água no pavimento. A polaridade dos alto-falantes deverá ser respeitada. O lado positivo de polaridade está marcado com um símbolo (+) ou um ponto vermelho. Em frequências baixas, os woofers fora de fase se cancelarão acusticamente um ao outro, resultando em pouca saída de graves.
• Embora os componentes usados nos alto-falantes Blaupunkt ultrapassem a maioria das normas de qualidade de fabricação, as molduras de alto-falantes todas podem ser entortadas devido a uma instalação incorreta ou superfícies irregulares. Isto pode acontecer quando as superfícies estão bastante acolchoadas ou acarpetadas ou os parafusos estão desigualmente ou demais apertados. O resultado será uma montagem danificada da bobina de alto-falante devido à sua descentralização. Ao instalar mais do que um alto-falante por canal de amplificador, assegure-se de que os valores combinados de impedância não poderão danificar o amplificador em caso de que sejam muito baixos (p. ex., um valor comum de impedância mínima de 2 ohms é comum). O tamanho do fio do alto-falante tem que ser de um calibre suficiente para transmitir a potência total do amplificador (um calibre 16 ou maior é suficiente para 90% de todos os sistemas de áudio assumindo que o amplificador <100 watts e o fio tem um comprimento abaixo de 20 pés). Os fios do alto-falante têm que ser eletricamente e fisicamente isolados do veículo e passados longe de qualquer sistema elétrico instalado pela fábrica e portador de corrente alta ou de ruídos (p. ex., sistema ABS de freios ou sinais do computador do motor).

TESTE FINAL DO SISTEMA E GUIA PARA SOLUÇÃO DE PROBLEMAS

Uma vez instalado o sistema, ligue o comutador do suprimento de força principal para o sistema total do áudio e LENTAMENTE aumente o volume usando uma seleção de músicas com uma escala completa de frequências. Se surgir qualquer um dos seguintes problemas, corrija o erro imediatamente para evitar danos ao alto-falante, ao amplificador e ao veículo.

AUSÊNCIA COMPLETA DE SOM -ou-NÍVEIS DE SOM Muito BAIXOS

Verifique se os amplificadores está ligados e os 控res de amplificações na posção do meuVerifique se existem sinais de;nível RCA por meio de um pouco amplífico de testeVerifique se há suprimamento de força, terra e se as conexões dos cabos RCA a todos os canais está corretasVerifique se há uma voltagem adequada para os amplificadores (12-14 volts na maior dosveículos)Conecte um及其他 alto-falante externo no amplífico para ver se sai somSubstitua o amplífico

O AMPLIFICADOR DE POTÊNCIALIGA/DESLIGA EM CICLOS -ou-NÍVEIS ALTOS DE DISTORÇÃO

Verifique se há uma voltagem adequada para os amplificadores (12-14 volts na maior dosveículos)Verifique se as impedências da entrega para os alto-falantes são de 2 ohms ou mais por canalVerifique se há um fio comprimido ou em curto-circuito em algum lugar com o terra do većuloDiminua a amplificação de entrada para o amplífico - você pode estar excessudo grau deentradaO amplífico tem que ter uma ventilação adequada - ele pode estar se aquecindodemasiadamente

PLANEJAMENTO DO SISTEMA

O maior impacto possível em qualquer sistema de áudio (em casa ou no carro) é a qualidade tonal dos alto-falantes, a sua respectiva localização e a sua eficiência geral (intensidade de som). Um amplificador de 4x20 watts e quatro alto-falantes de cones duplos nunca terão um desempenho impressionante. A primeira melhora importante se consegue ao adicionar um desempenho potente de frequências baixas, o que proporciona uma sensação emocional de "potência" ao sistema de áudio. Frequentemente, muitos carros recentes possuem alto-falantes coaxiais aceitáveis montados em lugares aceitáveis. Ao adicionar um alto-falante de frequências graves e um amplificador, o sistema embarca de desempenho moderado, se torna surpreendentemente agradável para a maioria dos ouvintes. Para subir ao próximo degrau em desempenho, você tem que instalar alguns bons alto-falantes componentes para os médios e altos (alto-falantes "satélites") e então adicionar um alto-falante separado de frequências graves para os baixos.

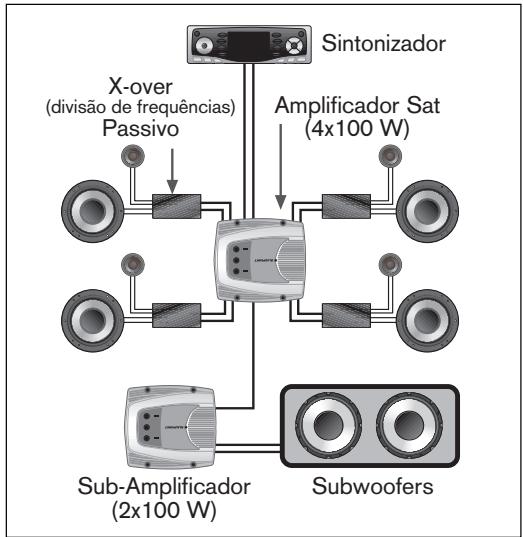

IMPLEMENTAÇÃO DO SISTEMA

Configurações de alto-falantes são um problema comum em instalações sonoras no automóvel. Nós queremos encontrar um campo sonoro em frente de nós (como em um concerto ao vivo) do que comparado a um som vindo parcialmente de trás e parcialmente detrás de nós. Isto dita uns bons alto-falantes de frequências médias e tweeters na frente, geralmente montados nas portas para um bom balanço entre a esquerda e direita, com ajustes de cruzamentos de passagem alta acima de 80-100 Hz. A melhor reprodução de estéreo ocorrerá quando os alto-falantes dianteiros estiverem espaçados para a frente tanto quanto possível, a fim de tentar encontrar quase a mesma distância dos alto-falantes para a posição de escuta. Para graves profundos é necessário um alto-falante de frequências graves, mas este está quase sempre localizado atrás de nós no porta-malas ou na parte traseira do carro. Se o cruzamento do alto-falante de frequências graves for muito alto na frequência, vozes masculinas podem ser ouvidas como "

gorgolejando" ao sair do alto-falante de frequências graves e deste modo o cenário de som está na parte traseira do carro, o que é muito inatural e por conseguinte indesejável.

Avançando para amplificadores de uns 4x50 watts nos canais dos satélites com alto-falantes componentes é um passo comum e acusticamente recompensador. As melhoras no equilíbrio acústico esquerdo/direito e na reprodução de estéreo são rapidamente óbvias. Adicionando um dedicado amplificador de frequências graves, a percebida "potência" do sistema é frequentemente dramática.

Para encontrar um tal sistema de canais múltiplos é preciso instalar uma rede divisória que mantém as frequências baixas fora dos alto-falantes de frequências médias. Este tipo de rede de "cruzamento" dirige as frequências altas e baixas aos seus respectivos amplificadores. Um tal cruzamento pode ser "passivo" (bobinas simples e capacitores) que limita as frequências em operação vistas pelos seus alto-falantes respectivos. Um cruzamento também pode ser "ativo", onde uma caixa eletrônica tem que ser instalada na frente de um amplificador dedicado e processar o sinal antes de sua amplificação via cabos RCA de sinal. Em geral, cruzamentos ativos são mais comuns para a área de transição baixa/média porque eles filtram melhor as frequências baixas e

são de tamanho muito menor comparados ao equivalente passivo. Cruzamentos passivos são mais frequentemente usados onde eles providenciam uma filtragem adequada na transição de frequência média/alta com frequências médias de satélite e seus tweeters. Cruzamentos passivos nestas frequências mais altas requerem somente bobinas e capacitores, são fáceis de instalar e desempenham bem.

POTÊNCIA DO AMPLIFICADOR

A escolha e potência do amplificador é importante, mas menos do que comparado à escolha e localização do alto-falante. Combinar a capacidade de potência RMS (contínua) com aquela do alto-falante é importante, mas deve-se considerar que usar uma potência inferior em um sistema pode muitas vezes danificar mais tweeters do que usar uma potência ligeiramente superior àquela ditada pelos alto-falantes. Se os alto-falantes têm uma potência nominal de 50 watts RMS, você pode frequentemente fazê-los funcionar com amplificadores de 60-80 watts RMS sem se preocupar, se os amplificadores não atingirem a limitação (distorção profunda). A IMPEDÂNCIA é a resistência elétrica ao fluxo de corrente CA e tipicamente de 4 ohms para a maioria dos alto-falantes para carros. As cargas de impedância não devem cair abaixo da impedância mínima recomendada pelo fabricante, senão o amplificador se aquece e às vezes se desliga (2 ohms/canal é o comum).

QUALIDADE DO SOM VERSUS INTENSIDADE DO SOM

Todo sistema de som bem designado pode utilizar uma boa qualidade de som e ainda tocar a volume alto. Mas acima de 120 dB (decibéis) não se percebe se o som aumenta de volume devido à falta de linearidade do ouvido humano. Um sistema de quatro alto-falantes com um índice de eficiência de 90 dB (1 watt/1 metro) por alto-falante frequentemente atingirá uns 110-115 dB se estiver alimentado por um canal de alto-falante de 100 watts. (Embora muitas vezes discutível, isto é mais do que suficiente em nível de pressão de som para a maioria das pessoas, e pode facilmente causar surdez ao escutar a tais níveis durante horas a cada vez.

Em algum ponto, o alto-falante de frequências graves tem que estar eletricamente conectado a um amplificador de áudio, quer seja um amplificador dedicado de graves ou o amplificador integrado do rádio. Claramente, o maior nível de desempenho está no amplificador externo dedicado devido à sua potência tipicamente maior (p. ex., amplificador de 100 watts versus 20 watts do rádio). Para evitar um desempenho decepcionante, recomendamos amplificadores de potência com níveis de potência RMS superiores a 50 watts, se possível. Isto não é um valor mínimo; simplesmente é um bom ponto de potência quando você realmente começa a SENTIR as melhoras substanciais no som oferecido por um bom sistema de alto-falantes de frequências graves/amplificador.

Agora que chegamos à conclusão de que um amplificador externo dedicado de frequências graves é necessário para um bom desempenho, precisamos de algo para processar o sinal e limitar os sinais de áudio apenas para as frequências baixas. Isto tem que ser feito via um "cruzamento" que pode ser "ativo" ou "passivo". Conforme já mencionado neste manual, o sistema ativo é preferível devido ao seu tamanho muito menor e melhor formação da frequência. Mas este tem que ser colocado na frente do amplificador e processar os sinais por meio dos cabos RCA. Isto é raramente um problema para a maioria das instalações.

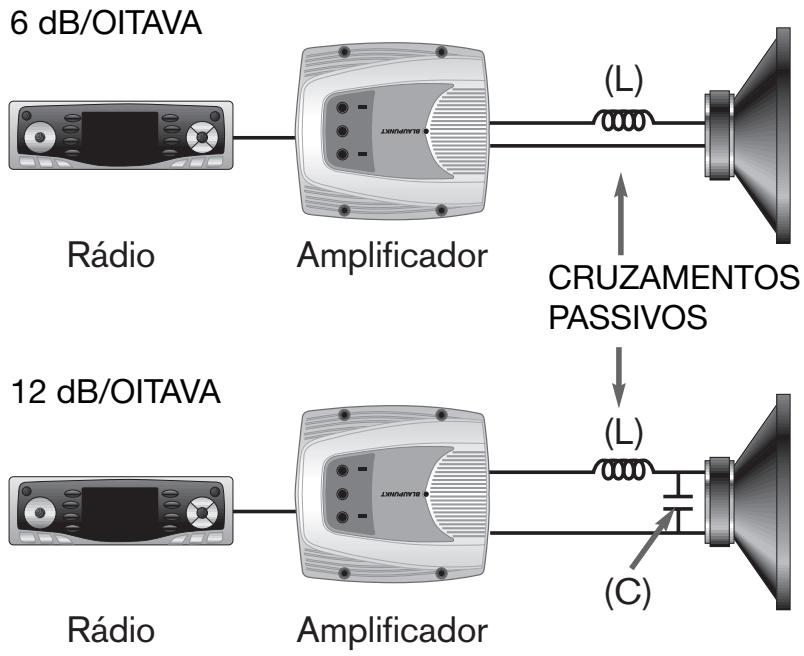

A configuração passiva é um processo de "força bruta" que requer indutores e capacitores maiores, mas geralmente é um jeito "barato e sujo" para conseguir rapidamente uma resposta de graves no carro e sem problemas de ruído, alguns dos quais associados aos cruzamentos ativos. A sua maior vantagem é quando você deseja operar em um modo de combinação de passagem alta de estéreo/alto-falante de frequências graves em ponte, comum com amplificadores de 2 canais. Tais configurações são ilustradas nos manuais da maioria dos amplificadores. Abaixo se encontra um resumo simples mostrando como conectar este tipo de instalação passiva.

SISTEMA DE CRUZAMENTO PASSIVO

Freq. de Cruzamento (Hz)	Válvula do Inductor (mH)
80	8.0
100	6.4
150	4.2
200	3.2

Freq. de Cruzamento (Hz)	Válvula do Inductor (mH)	Válvula Capschor (uF)
80	11.5	350
100	9.0	280
150	6.0	180
200	4.5	140

CÁLCULOS BÁSICOS MATEMÁTICOS PARA A CONSTRUÇÃO

DA CAIXA DE ALTO-FALANTES E PARA O VOLUME

Embora muitas caixas de alto-falantes possam ser agora compradas em forma pré-fabricadas, construir a sua própria caixa pode muitas vezes ser divertido, acusticamente recompensador ou mesmo uma necessidade para poder se encaixar em muitos veículos. A fim de poder construir uma tal caixa, TEM que se ter um conhecimento básico dos princípios matemáticos ou você acabará perdendo muito tempo e dinheiro fazendo erros no desenho da caixa e na montagem.

As áreas das superfícies ou aberturas são calculadas em polegadas quadradas (in²). Estes cálculos dependem dos valores da altura e largura ou dos diâmetros dos círculos.

Círculo ou orificio	A = 0,79 x d x d
Parede ou área retangular	A = a x l
Parede ou區域 de triângulo	A = 0,5 x a x l

Os volumes das formas montadas são medidos em polegadas cúbicas (in³). Estes cálculos dependem dos cálculos da altura, largura e profundidade para formas retangulares e um diâmetro e altura para uma forma de tubo.

VOLUMES: CILINDRO

CAIXA RETANGULAR

CAIXA TRIANGULAR

FORMA DE CONE

CÁLCULOS DO VOLUME

Cilindro (duto com orificio)	V = 0,79 x d x d x a
Caixa retangular	V = a x l x p
Caixa triangular	V = 0,5 x a x l x p
Forma de cone	V = 0,26 x d x p x a

CONVERSÕES DE ÁREA E DE VOLUME

Dados técnicos para alto-falantes são geralmente dados em valores de unidades inglesas e métricas (p. ex., polegadas e metros). Temos, ao calcular dimensões, é necessário às vezes trocar entre formatos de tamanhos (p. ex., polegadas cúbicas e pés cúbicos). Para converter facilmente de um para o outro entre dois formatos, você pode usar a janela de conversão logo abaixo.

CONVERSÕES DE VOLUME E DE ÁREA

PARA CONVERTER O SEU NUMERO DE:	MULTIPLIQUE O SEU NUMERO POR:	PARA CONSEGUIR UM VALOR NOVO EM"
Polegadas	0,0254	Metros
Metros	39,37	Polegadas
Polegadas quadradas	0,007	Pés quadrados
Pés quadrados	144	Polegadas quadradas
Polegadas cubicas	0,00058	Pés cubicos
Pés cubicos	1728	Polegadas cubicas
Litros	0,035	Pés cubicos
Pés cubicos	28,3	Litros

TAMANHOS DAS AMOSTRAS DE CAIXAS DA BLAUPUNKT

Esta página é apresentada APENAS como ponto de partida para a construção da caixa. Apesar dos nossos woofers trabalharem bem num amplo intervalo de volume das caixas, muitas pessoas tentam construir caixas muito grandes, pensando que irão promover melhores respostas nas frequências graves, com essas caixas enormes. Isto NÃO é acusticamente correto e necessita de tomar atenção ao volume recomendado e ao desempenho previsto, quando decidir sobre as dimensões da caixa. Por outro lado, o erro mais comum é entalar um grande woofer numa caixa muito pequena, ficando praticamente sem resposta às baixas frequências, por ser abafado por uma caixa demasiado pequena.

Para ajudar a compreender o tamanho de um pé cúbico (28,3 dm³), fornecemos, em seguida, imagens e tabelas, com algumas relações habituais entre altura, largura e profundidade. Não são tamanhos "mágicos" ou relações exatas. Trata-se simplesmente de tamanhos mais habituais que irão servir na maioria dos veículos e ter um bom desempenho.

Todas as dimensões são apresentadas em tamanhos exteriores e são calculadas com as compensações da espessura das paredes das caixas, usando madeira de 3/4" (1,9 cm). Além disso, cada volume está ajustado para volumes de ar deslocado de um woofer (em média 4,24 dm³ para um woofer de 10/12") e um tamanho da porta intermediário (7,62 cm de diâmetro x 17,8 cm de comprimento). Deverá ter em atenção o reduzido impacto de oscilações do tamanho da caixa sobre a qualidade do som: raramente são audíveis os desvios no tamanho inferior do invólucro do alto-falante na ordem de +/-5% relativamente ao valor ideal. Além disso, é frequente esquecerem-se de objetos no interior tais como protetores e ganchos sobretudo nas caixas maiores.

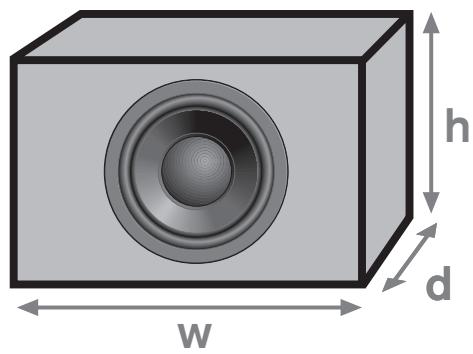

CAIXA RECTANGULAR SIMPLES (medidas exterioriores em polegadas)
Volume Nominal Interior (pé cúbico)	Altura (h)	Largura (w)	Profundidade (d)
0.5	14	15	8
1.0	14	16	12
1.5	16	20	12
2.0	16	26	12
3.0	18	33	12
4.0	18	36	14

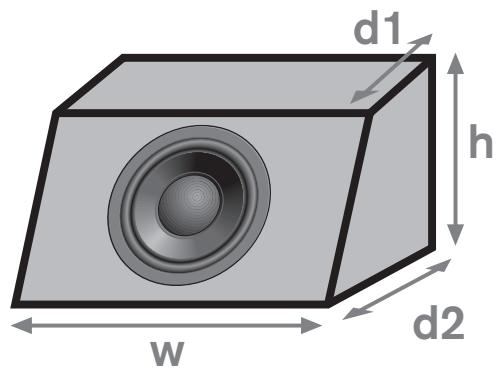

CAIXA EM “CUNHA” SIMPLES (medidas exterioriores em polegadas)
Volume Nominal Interior (pé)cúbico)	Altura (h)	Largura (w)	Profundidade (d1)	Profundidade (d2)
0.5	14	15	6.5	9.5
1.0	14	16	10.5	13.5
1.5	16	20	10.5	13.5
2.0	16	26	10.5	13.5
3.0	18	33	10.5	13.5
4.0	18	36	12.5	15.5

Antes do desenho final, de cortar a madeira e da montagem da caixa, os pontos básicos sobre a construção de caixas têm que ser compreendidos. Estes itens estão acusticamente relacionados, alguns são dicas para a construção e alguns são simplesmente para assegurar um produto duradouro para o ouvinte.

Deflexão infinita é simplesmente um pedaço de madeira segurando o woofer na prateleira traseira de um carro. Se você escolher esta instalação (geralmente de mau desempenho), você tem que ter muito cuidado para selar/calafetar todos os orifícios de ventilação no assento traseiro para obter uma resposta de graves apropriada. Caixa em forma de calço é simplesmente uma caixa triangular adicionada a uma caixa retangular. Matematicamente, adicione os volumes destas duas e você obterá o total de uma caixa em forma de calço. Ao fazer os cálculos, certifique-se de ajustar os volumes internos da caixa para os volumes dos dutos e para os volumes de deslocamento do woofer. - Todos os cálculos têm que ser feitos com antecedência antes de recortar a madeira. Se o resultado final da caixa der uma diferença de uns +/- 5% nos valores calculados, não se preocupe; você raramente está capaz de ouvir a diferença. Isto é muito importante, já que as caixas pré-fabricadas frequentemente funcionam bem mesmo se um pouco dissonantes. Não, se você esquecer de compensar para o deslocamento dos volumes do woofer e do duto com orifício, isto é raramente notado acusticamente pela maior das pessoas. A forma da caixa simplesmente não tem importância nenhuma para as frequências muito baixas. Quase qualquer forma razoável é admissível para tais comprimentos de onda, mas na realidade formas esquisitas devem ser evitadas a fim de poderem ser facilmente cortadas e coladas. Tábuas de partículas de madeira, MDF ou madeira de vidoeiro compensada de alta qualidade são bons materiais para construir caixas da espessura de 5/8"-1" (14-25 mm). Painéis de madeira sólidos devem de fato ser evitados devido a possíveis rachaduras ou deformações com o passar do tempo no ambiente do carro. - Todas as bordas da caixa têm que ser coladas, aparafusadas e então calafetadas para impedir uma separação dos painéis e perdas de ar com o passar do tempo. ■ Em caixas grandes, é importante colocar reforços em cruz nos painéis para impedir que eles próprios irradiem som. Material de isolamento acústico (p. ex., painel de fibra de vidro de uma grossura de 2-4") deve cobrir perto de 50% das paredes internas. Isto ajuda diminuir as ressonâncias das frequências altas e aumenta o volume da caixa de uns 10 - 15% segundo visto pelo woofer. ■ Pulverizando as paredes internas da caixa com um material abafador como o material usado para as camadas inferiores para automóveis e que contenham alcatrão, é o melhor para ajudar a abafar as ressonâncias das paredes. A caixa terminada deverá permitir acesso ao woofer se por algum motivo mais tarde este for danificado. Os terminais de 5 vias montados na caixa para as conexões elétricas são altamente recomendáveis. Estes permitem facilmente que a caixa seja retirada do veículo em caso de conserto ou como proteção contra roubo. Onde possível, use o maior diâmetro para os dutos dos orifícios para impedir ruído de vento. Tubo de encanamento de PVC é barato e muito comum em diâmetros de 3, 4 e 5". Tubos conectores de PVC em "cotovelo" permitem que você ponha o duto em curva dentro da caixa com o diâmetro sentido a LINHA central do tubo. Tente sempre usar cruzamentos ativos (eletrônicos). Hoje em dia, eles estão integrados na maior dos amplificadores de potência. A distância da montagem entre o lado do woofer e o duto tem que ser menor do que 12" mais ou menos se possível. Quanto às caixas ventiladas simples, você NÃO PODE conseguir uma resposta de frequência mais baixa simplesmente abaixando o valor recomendado para a frequência da sintonização do duto. Isto abafa seriamente a caixa resultando em um som muito abafado saindo da caixa.

Antes de colar e aparafusar tudo, prenda os lados de leve provisoriamente e certifique-se de que a caixa caberá no local. Examine com cuidado para ver se o ímã do woofer tem profundidade suficiente de espaço da parede traseira. Há muitas outras coisas a considerar ao desenhar e construir caixas de alto-falantes de frequências graves, mas são muito numerosas para mencioná-las agora. Mas para os interessados, por favor, refira-se a alguns dos materiais de leitura relacionados para maior informação a respeito de alto-falantes e gravação em geral.

INFORMAÇÃO DE REFERÊNCIA ADICIONAL

Segue-se uma lista de materiais e de leituras recomendadas para os interessados em alto-falantes, em acústica e em gravação, em geral. Cada um deles tem os seus comentários de opinião.

DESIGNING, BUILDING, AND TESTING YOUR OWN SPEAKER SYSTEM, David Weems, 1984, TAB Books # 1964, Blue Ridge Summit, PA 17294, Estados Unidos. Trata-se de um excelente livro de introdução sobre a conceção de alto-falantes para o lar, mas que poderá ser realizado em carros, uma vez que há muitos conceitos comuns. ■ LOUDSPEAKER DESIGN COOKBOOK, Vance Dickason, 1991-2002, distribuído por Old Colony Sound Lab, Peterborough, NH, 03458, Estados Unidos. Um avanço técnico considerável que surgiu na Weems, pela abordagem da complexa conceção dos woofers e da divisão de frequências. Um grande livro de referência para todos. ISBN: 1-882580-33-8 ■ BLAUBOX WOOFER BOX DESIGN COMPUTER PROGRAM, Thomas Breithaupt, Blaupunkt div. Robert Bosch Corporation, 2800 S. 25th Avenue, Broadview, IL 60155, Estados Unidos. Este é um livro simples para usar programas de computador para IBM PC, realizados para prever a frequência de resposta de um subwoofer em 10 envolucros, tais como, configurações seladas, ventiladas e de passagem. A conceção básica da divisão passiva de frequências quando é abrangida. Podem ser obtidos gratuitamente no site da Blaupunkt na Internet em: http://www.blaupunkt.com. ■ TESTING LOUDSPEAKERS, Joseph D'Appolito, 1998, distribuído por Old Colony Sound Lab, Peterborough, NH, 03458, Estados Unidos. Excecional referência e técnica sobre a medição de alto-falantes. ISBN: 1-882580-17-6

OBRIGADO POR ESCOLHER BLAUPUNKT!

A Blaupunkt concede aos produtos por ela fabricados e comprados na União Europeia uma garantia do fabricante. Os termos e condições da garantia poderão ser consultados sob o endereço www.blaupunkt.de ou requisitados diretamente a: Blaupunkt GmbH, Hotline CM/PSS 6, Robert Bosch Str. 200, D-31139 Hildesheim

Se os produtos forem comprados num país da UE, é concedida uma garantia de fabricante. As condições da garantia podem ser consultadas na Internet em www.blaupunkt.de ou solicitadas diretamente a: Blaupunkt GmbH, Hotline CM/PSS 6, Robert Bosch Str. 200, D-31139 Hildesheim

INFORMAÇÃO DE COMPRA

Data de compra:

Revendedor:

Endereço:

Cidade:

Estado:

CEP:

Telefone:

Instalar:

Veículo:

OUTRAS NOTAS

BLAUPUNKT

América do Norte/Sul
