GTA 250 - Amplificador de áudio BLAUPUNKT - Manual de utilização gratuito

Tipo de produto	Amplificador de áudio 2 canais para carro
Dimensões (L x A x P)	242 x 49,5 x 232 mm
Alimentação	12 V DC (bateria do veículo)
Potência máx (estéreo, 4 Ω)	2 x 100 W
Potência máx (estéreo, 2 Ω)	2 x 160 W
Potência máx (mono, 4 Ω)	1 x 400 W
Potência RMS (estéreo, 4 Ω)	2 x 50 W
Potência RMS (estéreo, 2 Ω)	2 x 80 W
Potência RMS (mono, 4 Ω)	1 x 160 W
Resposta em frequência	10 Hz - 30 000 Hz
Relação sinal/ruído	> 90 dB
Estabilidade	2 Ω
Sensibilidade de entrada	0,1 - 8 V
Filtro passa-baixas	40 - 450 Hz
Filtro passa-altas	65 - 450 Hz
Bass Boost	0 - 18 dB
Entradas	Conector Cinch (RCA)
Saídas para alto-falantes	Terminais de parafuso
Modos de operação	Estéreo ou Mono (ponte)
Seção de cabo recomendada	≥ 6 mm²
Fusíveis integrados	Sim (protegem o amplificador)
Instalação recomendada	Sob o assento ou no porta-malas, local seco e ventilado
Manutenção e limpeza	Limpar com um pano seco e macio. Não usar líquidos.
Segurança	Desconectar a bateria antes da instalação. Não desviar os fusíveis.
Peças de reposição e reparabilidade	Contatar o serviço pós-venda Blaupunkt ou a linha de apoio.

Perguntas frequentes - GTA 250 BLAUPUNKT

Como conectar o amplificador ao rádio do carro?

Use um cabo Cinch (RCA) para conectar a saída pré-amplificada do rádio à entrada Cinch do amplificador. Se o rádio tiver um conector ISO Blaupunkt, use um adaptador ISO-Cinch (ref. 7 607 893 093 ou 7 607 855 094).

Que tipo de fusível usar para a alimentação?

O cabo de alimentação deve ser protegido por um fusível colocado a menos de 30 cm da bateria. O fusível integrado no amplificador protege apenas o próprio amplificador. Nunca substitua por um fusível de capacidade superior.

Como ajustar o ganho (sensibilidade de entrada)?

Gire o controlador de ganho no sentido horário para aumentar a sensibilidade (0,1 V a 8 V). Não é um volume: um ganho muito alto pode causar distorção. Ajuste-o de acordo com a tensão de saída do rádio.

O que significa o LED vermelho POWER/PROTECTION?

O LED vermelho indica que o estágio de saída está desconectado eletronicamente devido a uma falha (curto-circuito, superaquecimento, impedância muito baixa). Verifique as conexões e o resfriamento.

Posso conectar alto-falantes de 4 ohms?

Sim, o amplificador é estável em 2 ohms. Você pode conectar alto-falantes de 4 ohms em estéreo (2 x 100 W máx) ou em modo mono ponte (1 x 400 W máx a 4 ohms).

Como configurar o filtro passa-baixas para um subwoofer?

Coloque o interruptor em Low-Pass e ajuste a frequência de corte entre 40 e 450 Hz. Para um subwoofer, um valor típico é 80-120 Hz. Ative eventualmente o Bass Boost (0 a +18 dB).

Qual seção de cabo de alimentação é recomendada?

Use um cabo de seção mínima de 6 mm² para as conexões +12V e terra. Cabos de diâmetro maior podem ser necessários se a distância for grande.

Onde instalar o amplificador no carro?

Instale-o em um local seco e bem ventilado, por exemplo, sob um assento ou no porta-malas. Fixe-o firmemente para evitar deslocamento em caso de acidente. Evite áreas expostas à umidade.

Como mudar para o modo mono (ponte)?

Conecte o alto-falante entre os terminais positivos dos dois canais (CH1+ e CH2+) e os terminais negativos (CH1- e CH2-). Certifique-se de que a impedância total seja de pelo menos 4 ohms. O modo mono permite alimentar um subwoofer com potência máxima de 400 W.

O que fazer em caso de superaquecimento ou parada inesperada?

Verifique se a ventilação não está obstruída e se a impedância dos alto-falantes não está muito baixa (ex. inferior a 2 ohms em estéreo, ou 4 ohms em mono). Reduza o volume ou o ganho. Se o problema persistir, entre em contato com o SAC Blaupunkt.

MANUAL DE UTILIZADOR GTA 250 BLAUPUNKT

Congratulamos pela aquisição deste amplificador de potência GTA de alta qualidade e potência! Com a escolha de um GTA 250 decidiu-se pela melhor qualidade de reprodução. Se instalar o seu amplificador GTA num sistema já existente ou se configurar um novo sistema Hifi - o nítido aumento de qualidade de som irá impressionar!

Os redatores da Blaupunkt procuram aperfeiçoar constantemente as instruções de serviço, com vista a torná-las bem acessíveis e compreensíveis. Se, mesmo assim, continuar com dúvidas acerca do comando do aparelho, queira dirigir-se a um revendedor especializado ou contacte a LINHA azul no seu País. Encontrará o número de telefone no verso deste caderno.

Concedemos uma garantia para todos os nossos produtos comprados na União Europeia. As condições da garantia do fabricante podem ser lidas sob

www.blaupunkt.de ou requisitadas diretamente na:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendação:

A potência de um amplificador está para ser tão boa quanto a sua instalação. Uma instalação correta aumenta o desempenho geral do sistema de áudio. O amplificador GTA deveria ser instalado por um especialista; caso deseje instalar o aparelho pessoalmente, leia atenciosamente este manual, e calcule tempo suficiente para a instalação.

Permita-nos um conselho de saúde: Por favor tenha em consideração durante a reprodução de música no automóvel, que um contínuo nível de pressão acústica acima de 100 dB, poderá levar a danos permanentes do ouvido humano, e até à surdez. Com modernos sistemas de alta potência e configurações de altifalantes de alta qualidade, é possível alcançar níveis de pressão acústica acima de 130 dB.

Indicações de serviço Regulamentos de instalação e ligação

O cabo de corrente do amplificador deve ser provido de um fusível, numa distância de no máximo 30 cm da bateria, para proteger a bateria do automóvel no caso de um curto-circuito entre o amplificador de potência e a bateria. O fusível do amplificador protege apenas o próprio amplificador, não a bateria do automóvel. Durante a instalação e ligação, deverá separar por pressão o polo negativo da bateria.

Para isto, deverá considerar as indicações de serviço do fabricante do automóvel (Airbag, sistemas de alarme, computador de bordo, imobilizadores). No que diz respeito à segurança no caso de acidentes, o andar final deverá ser fixado de forma profissional. A superfície de montagem deverá ser apropriada para admissão dos parafusos em

anexo e oferecer suficiente apoio. Ao fazer furos, observe que nenhuma peça do automóvel (bateria, cabos, caixa de fusíveis) seja danificada.

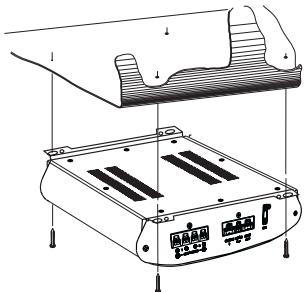

O amplificador deve ser instalado num local de montagem apropriado, p. ex. sob os assentos ou no porta-malas (fig. 1).

O local de instalação deve ser seco e deve ser assegurada uma suficiente circulação de ar para o arrefecimento do amplificador. No caso de orifícios com cantos afiados, deve-se utilizar a proteção de cabos. Utilizar altifalantes com impedância de 2-4 Ω (ver tabela ou desenho de instalação). Considerar a carga máx. (potência musical). Não ligar o altifalante à massa, utilizando somente os bornes indicados. O diâmetro mínimo do cabo positivo e do cabo negativo não deve ser inferior a 6 mm².

O amplificador é apropriado para a ligação a auto-rádios com saída Cinch.

Para a ligação a auto-rádios com ligação ISO, é necessário usar um adaptador Blaupunkt ISO-Cinch (7 607 893 093/7 607 855 094).

Possibilidades de aplicação e ligação de altifalantes:

Sono-Mode Potência Tmax	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Potência Tmax	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode Potência Tmax	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode Potência RMS	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Potência RMS	1 x 160 Watt / 4 Ω	Fig. 5
Stereo-Mode Potência RMS	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Resposta de frequência	10 Hz - 30.000 Hz
Relação sinal ruido	>90 dB
Estabilitadé	2 Ω
Sensibilitadede entrada	0,1 - 8 V
Filtro deLow Pass	40 - 450 Hz
Filtro deHigh Pass	65 - 450 Hz
Bass Boost	0-18 dB
Dimensoes L x A x P (mm)	242 x 49,5 x 232

Ligação positivo/negativo

Recomendamos um diâmetro mínimo de 6 mm². Instalar cabos positivos adquiríveis no mercado à bateria e ligar através do suporte de fusível. No caso de orifícios com cantos afiados, é necessário utilizar uma proteção para cabos. Aparafusar firmemente (não ao polo negativo da bateria) o cabo negativo adquirível no mercado a um ponto de massa (parafuso de carroceria, chapa de carroceria). Raspar a superfície de contato do ponto de massa até chegar ao metal puro e lubrificar com graxa de grafite.

Fusíveis integrados (Fuse)

Os fusíveis (Fuse) integrados no amplificador protegem o andar final e todo o sistema elétrico no caso de uma falha. Ao utilizar um fusível sobressalente, jamais ligar o fusível em ponte ou substituir por um outro com corrente mais alta.

Exemplos de ligação

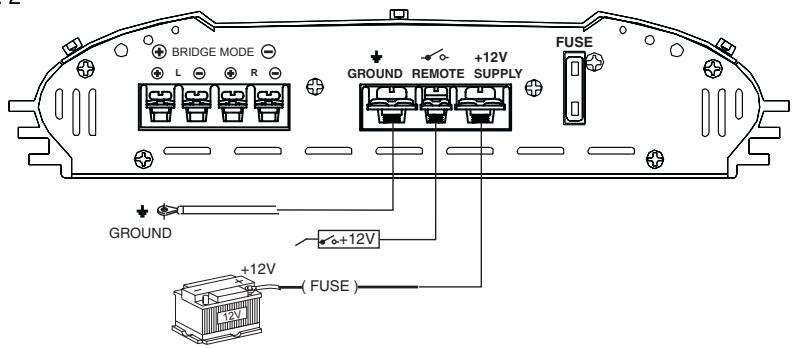

Ligação do abastecimento de tensão fig. 2.

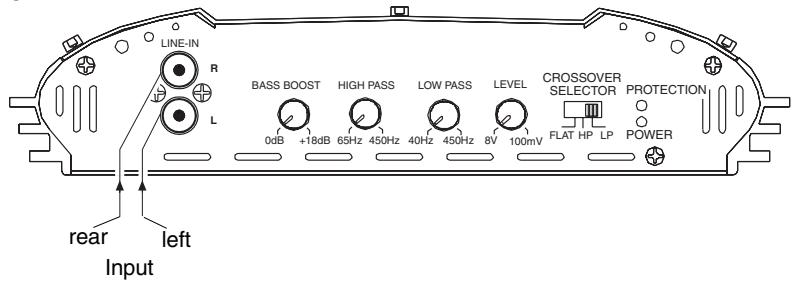

Ligação a auto-rádios com saída Cinch fig. 3.

Ligações de altifalantes fig. 4.

Ligar a ligação Remote do amplificador à fonte de tensão comutável de +12 V.

Desta maneira o amplificador pode ser ligado e desligado através do interruptor de ligar e desligar do aparelho de rádio.

Regulador Level

Com auxílio do regulador Level é possível adaptar a sensibilidade de entrada do andar final à tensão de saída do pré-amplificador do auto-rádio. A amplitude de ajuste é de 0,1 V a 8 V. Ao ligar auto-rádios de outros fabricantes, é necessário adaptar a sensibilidade de entrada de acordo com as indicações do fabricante.

Para este efeito ainda mais algumas explicações:

Girando o regulador no sentido dos ponteiros do relógio, aumenta-se a sensibilidade de entrada do amplificador. Não se trata, no entanto, de um ajuste de volume de som; na posição final não pode ser alcançada uma maior potência de amplificação, mesmo que de início tenha esta impressão. O sistema apenas aumenta o volume de som com maior rapidez, quando o ajuste de som do aparelho de rádio é elevado.

Ligações de altifalantes

(Se um amplificador tiver que ser ligado em ponte, siga aqui directamente com a secção "Ligações de altifalantes ligados em ponte"). Como em todos os componentes Audio, uma polarização correcta de amplificador e altifalantes é essencial para uma boa reprodução de graves. Por isso deve observar que a ligação positiva (+) do amplificador está ligada à ligação positiva (+) do altifalante; o mesmo vale para as ligações negativas (-). Além disto é necessário

que o canal esquerdo do amplificador seja ligado ao altifalante esquerdo e o canal direito do amplificador seja ligado ao altifalante direito. Altifalantes, 4 ohms (min. 2 ohms).

Ligações de altifalantes ligados em ponte

O GTA também pode ser ligado em ponte para uma configuração mono. Desta maneira o amplificador pode ser utilizado para um ou vários Subwoofers ou um Woofer. Nesta configuração o amplificador soma o canal esquerdo e direito para uma saída de um canal (saída monofônica).

Indicação:

O amplificador só pode somar a informação de sinal da esquerda e da direita, se tiverem sido realizadas ambas as ligações RCA.

ATENÇÃO:

No caso de ligação em ponte, a carga do amplificador deve ser de 4 ohms ou mais. Uma carga inferior à permitida leva a um sobreaquecimento e ao desligamento do amplificador, o que pode provocar danos duradouros.

Ajustar o tipo e a amplitude das transições de frequência.

No GTA 250, o tipo de transição de frequência (ou será "Low-Pass" ou "Hi-Pass") e a frequência de entrada desejada podem ser ajustados. Se, por exemplo, desejar ligar um par de subwoofers, são necessários os ajustes "Low-Pass" mostrados (Fig.3). A frequência de entrada depende da amplitude de frequência dos altifalantes (veja amplitude de frequência recomendada para os altifalantes).

"High-Pass" - Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Hi-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 65Hz , o amplificador tem uma amplitude de frequência de 65Hz a 30.000Hz .

"Low-Pass" - Regulação de frequência

Este regulador está ativo, quando o interruptor se encontra na posição "Low-Pass", e possibilita o ajuste da frequência de entrada desejada. Exemplo: Com um ajuste de 150Hz , o amplificador tem uma amplitude de frequência de 10Hz a 150Hz .

Bass Boost

Com o regulador Bass Boost, controla-se o realce dos graves no amplificador. O domínio de regulação vai de 0 dB até +18 dB.

Indicação de estrutura (POWER/PROTECT)

Luz verde: Andar final, situação de funcionamento regular.

Luz vermelha: O andar final foi desligado eletronicamente pois há um caso de avaria.

Fig. 1

Fig. 2

Fig. 3
