Type de produit	Amplificateur audio 2 canaux pour voiture
Dimensions (L x A x P)	242 x 49,5 x 232 mm
Alimentation	12 V DC (batterie véhicule)
Puissance max (stéréo, 4 Ω)	2 x 100 W
Puissance max (stéréo, 2 Ω)	2 x 160 W
Puissance max (mono, 4 Ω)	1 x 400 W
Puissance RMS (stéréo, 4 Ω)	2 x 50 W
Puissance RMS (stéréo, 2 Ω)	2 x 80 W
Puissance RMS (mono, 4 Ω)	1 x 160 W
Réponse en fréquence	10 Hz - 30 000 Hz
Rapport signal/bruit	> 90 dB
Stabilité	2 Ω
Sensibilité d'entrée	0,1 - 8 V
Filtre passe-bas	40 - 450 Hz
Filtre passe-haut	65 - 450 Hz
Bass Boost	0 - 18 dB
Entrées	Prise Cinch (RCA)
Sorties haut-parleurs	Bornes à vis
Modes de fonctionnement	Stéréo ou Mono (ponté)
Section de câble recommandée	≥ 6 mm²
Fusibles intégrés	Oui (protègent l'amplificateur)
Installation recommandée	Sous siège ou dans le coffre, endroit sec et ventilé
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de liquides.
Sécurité	Déconnecter la batterie avant installation. Ne pas shunter les fusibles.
Pièces détachées et réparabilité	Contacter le service après-vente Blaupunkt ou hotline.

FOIRE AUX QUESTIONS - GTA 250 BLAUPUNKT

Comment brancher l'amplificateur à l'autoradio ?

Utilisez un câble Cinch (RCA) pour relier la sortie préampli de l'autoradio à l'entrée Cinch de l'amplificateur. Si l'autoradio a une prise ISO Blaupunkt, utilisez un adaptateur ISO-Cinch (réf. 7 607 893 093 ou 7 607 855 094).

Quel type de fusible utiliser pour l'alimentation ?

Le câble d'alimentation doit être protégé par un fusible placé à moins de 30 cm de la batterie. Le fusible intégré dans l'amplificateur protège uniquement celui-ci. Ne remplacez jamais par un fusible de calibre supérieur.

Comment régler le gain (sensibilité d'entrée) ?

Tournez le régulateur de gain dans le sens horaire pour augmenter la sensibilité (0,1 V à 8 V). Ce n'est pas un volume : un gain trop élevé peut provoquer de la distorsion. Réglez-le en fonction de la tension de sortie de l'autoradio.

Que signifie le voyant rouge POWER/PROTECTION ?

Le voyant rouge indique que l'étage de sortie est électroniquement déconnecté en raison d'une défaillance (court-circuit, surchauffe, impédance trop basse). Vérifiez les branchements et le refroidissement.

Puis-je connecter des haut-parleurs de 4 ohms ?

Oui, l'amplificateur est stable en 2 ohms. Vous pouvez brancher des haut-parleurs de 4 ohms en stéréo (2 x 100 W max) ou en mode mono ponté (1 x 400 W max à 4 ohms).

Comment configurer le filtre passe-bas pour un subwoofer ?

Placez l'interrupteur sur Low-Pass et réglez la fréquence de coupure entre 40 et 450 Hz. Pour un subwoofer, une valeur typique est 80-120 Hz. Activez éventuellement le Bass Boost (0 à +18 dB).

Quelle section de câble d'alimentation est recommandée ?

Utilisez un câble de section minimale 6 mm² pour les liaisons +12V et la masse. Des câbles de plus gros diamètre peuvent être nécessaires si la distance est importante.

Où installer l'amplificateur dans la voiture ?

Installez-le dans un endroit sec et bien ventilé, par exemple sous un siège ou dans le coffre. Fixez-le solidement pour éviter tout déplacement en cas d'accident. Évitez les zones exposées à l'humidité.

Comment passer en mode mono (ponté) ?

Branchez le haut-parleur entre les bornes positives des deux canaux (CH1+ et CH2+) et les bornes négatives (CH1- et CH2-). Assurez-vous que l'impédance totale est d'au moins 4 ohms. Le mode mono permet d'alimenter un subwoofer avec une puissance maximale de 400 W.

Que faire en cas de surchauffe ou d'arrêt intempestif ?

Vérifiez que la ventilation n'est pas obstruée et que l'impédance des haut-parleurs n'est pas trop basse (ex. inférieure à 2 ohms en stéréo, ou 4 ohms en mono). Réduisez le volume ou le gain. Si le problème persiste, contactez le SAV Blaupunkt.

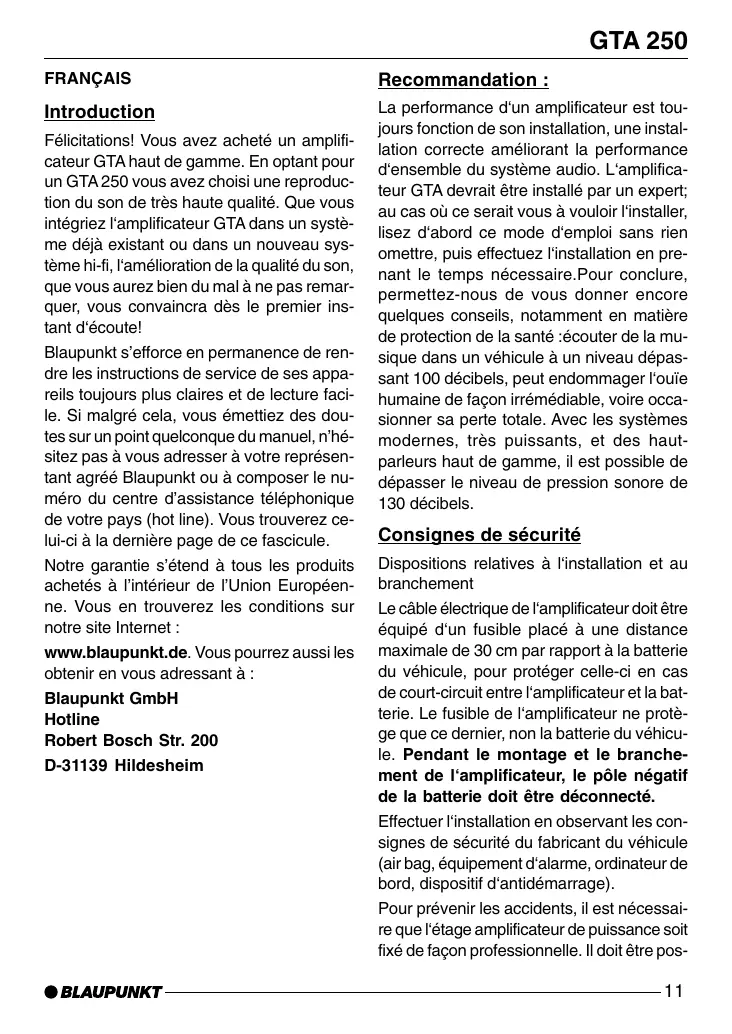

MODE D'EMPLOI GTA 250 BLAUPUNKT

Félicitations! Vous avez acheté un amplificateur GTA haut de gamme. En optant pour un GTA 250, vous avez besoin une reproduction du son de très haute qualité. Que vous intégriez l'amplificateur GTA dans un système déjà existant ou dans un nouveau système hi-fi, l'amélioration de la qualité du son, que vous aurez bien du mal à ne pas remarquer, vous convaincra dès le premier instant d'écoute!

Blaupunkt s'efforce en permanence de rendre les instructions de service de ses appareils toujours plus claires et de lecture facile. Si malgré cela, vous émettiez des doutes sur un point quelconque du manuel, n'hésitez pas à vous adresser à votre représentant agréé Blaupunkt ou à composer le numéro du centre d'assistance téléphonique de votre pays (hot line). Vous trouverez celui-ci à la première page de ce fascicule.

Notre garantie s'étend à tous les produits achetés à l'intérieur de l'Union Européenne. Vous en trouverez les conditions sur notre site Internet :

www.blaupunkt.de. Vous pourrez aussi les oblirer en vous adressant à :

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

La performance d'un amplificateur est toujours fonction de son installation, une installation correcte améliorant la performance d'ensemble du système audio. L'amplificateur GTA devrait être installé par un expert ; au cas où ce serait vous à faire l'installation, lisez d'abord ce mode d'emploi sans rien omettre, puis effectuez l'installation en prenant le temps nécessaire. Pour conclure, permettez-nous de vous donner encore quelques conseils, notamment en matière de protection de la santé : écouter de la musique dans un véhicule à un niveau dépassant 100 décibels peut endommager l'ouie humaine de façon irrémédiable, voir ce occasionner sa perte totale. Avec les systèmes modernes, très puissants, et des haut-parleurs haut de gamme, il est possible de dépasser le niveau de pression sonore de 130 décibels.

Consignes de sécurité

Dispositions relatives à l'installation et au branchement

Le câble électrique de l'amplificateur doit être équipé d'un fusible placé à une distance maximale de 30 cm par rapport à la batterie du véhicule, pour protéger celle-ci en cas de court-circuit entre l'amplificateur et la batterie. Le fusible de l'amplificateur ne protège que ce dernier, non la batterie du véhicule. Pendant le montage et le branchement de l'amplificateur, le pôle négatif de la batterie doit être déconnecté.

Effectuer l'installation en observant les consignes de sécurité du fabricant du véhicule (air bag, équipement d'alarme, ordinateur de bord, dispositif d'antidémarrage).

Pour prévenir les accidents, il est nécessaire que l'étage amplificateur de puissance soit fixé de façon professionnelle. Il doit être posé

possible d'introduire les vis livrées avec l'amplificateur dans la surface de montage, qui, elle, doit offrir un support sûr.

En perçant des trous, il est nécessaire de faire attention à ne pas endommager des pièces du véhicule telles que la batterie, les câbles ou la boîte à fusibles.

L'amplificateur doit être installé à un endroit convenable, p. ex. sous les sièges ou dans le coffre (fig. 1). Lors du choix de l'emplacement, veillez à ce que celui-ci soit sec et que l'air y circule suffisamment pour assurer le refroidissement de l'amplificateur. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Utilisez des haut-parleurs ayant une impédance de 2-4 (Cf. tableau ou dessin de montage). Faites attention à la charge maximale (puissance sonore). Ne reliez les haut-parleurs à la terre, n'utilisez que les bornes marquées. La section des câbles +/- ne doit pas être inférieure à 6mm².

Amplifier GTA 250

Cet amplificateur est conçu pour le rattachement à une prise Cinch d'autoradio. Si l'autoradio est équipé d'une prise ISO Blaupunkt, utiliser un adaptateur ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibilités d'emploi et branchement des haut-parleurs :

Stereo-Mode Max Power	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Max Power	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode Max Power	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode RMS Power	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode RMS Power	1 x 160 Watt / 4 Ω	Fig. 5
Stereo-Mode RMS Power	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Réponse hormonique	10 Hz - 30.000 Hz
Rapport signal bruit	>90 dB
Stabilité	2 Ω
Sensibilité d'entée	0,1 - 8 V
Filtre passé-bas (Low Pass)	40 - 450 Hz
Filtre passé-haut (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensions L x A x P (mm)	242 x 49,5 x 232

Branchement +/-

Nous recommandons une section minimale de 6mm². Les câbles (+), en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être mis en place jusqu'à la batterie, et reliés aux portefusibles. Si le bord des trous est tranchant, utilisez un cheminement de câbles. Les câbles (-), eux aussi en vente dans n'importe quel magasin offrant ce genre d'articles, doivent être vissés fermement à un point de contact à la terre, libre d'interférence, tel que des vis ou le métal de la carrosserie (pas au pôle négatif de la batterie!). Mettre à nu les points de contact à la terre, en grattant dessus, et les graphiter.

Fusibles intégrés (fuse)

Les fusibles intégrés dans l'amplificateur (Fuse) protègent l'étage amplificateur de puissance et tout le système électrique en cas de dérangement. Au moment de changer les fusibles, ne les shuntez en aucun cas, et ne les replacez pas par des fusibles conçus pour des courants plus importants.

Exemples de branchement

Branchement de la tension d'alimentation fig. 2.

Branchement aux autoradios à sortie Cinch fig. 3.

Branchement de haut-parleurs fig. 4.

Relier la prise remote de l'amplificateur à une source de tension commutable de +12 v.

Il est ainsi possible d'allumer et d'éteindre l'amplificateur par l'interrupteur Marche/Arrêt de la radio.

Régulateur de gain

A l'aide du régulateur de gain, il est possible d'adapter la sensibilité d'entrée de l'étage amplificateur de puissance à la tension de sortie du préamplificateur de votre autoradio. La plage de régulation va de 0,1 V à 8 V. Pour les modèles.

Pour brancher un modèle d'un autre fabricant, il est nécessaire d'adapter la sensibilité d'entrée selon les instructions du fabricant en question.

Sur ce point, encore quelques renseignements importants :

En tournant le régulateur dans le sens des aiguilles d'une montre, on augmente la sensibilité d'entrée de l'amplificateur, et par là également le volume. Il ne s'agit cependant pas d'un réglage de volume ; en position finale, la puissance sonore n'est pas majeure, même si au départ on en a l'impression. Car le système n'augmente plus rapidement la puissance sonore que si le régulateur de volume de la radio est ouvert.

Branchement de haut-parleurs

(A cas échéant l'amplificateur devrait être branché à pont, vous pouvez sauter ce passage et passer immédiatement à la partie « Branchement à pont de haut-parleurs ».)

Comme pour tous les composants audio, le même principe vaut aussi pour l'amplificateur et les haut-parleurs : pour assurer une bonne reproduction des bas, il est nécessaire

saire que les pôles soient branchés correctement. C'est pourquoi il est très important que la prise (+) de l'amplificateur soit reliée à la prise (+) du haut-parleur; il en est de même pour le pôle négatif. En outre, il est nécessaire de veiller à ce que la voie de gauche de l'amplificateur soit connectée avec le haut-parleur de gauche, ainsi que la voie de droite avec le haut-parleur de droite.

Branchement à pont de haut-parleurs

L'amplificateur GTA peut être shunté pour fonctionner aussi en mode mono, ce qui permet à l'amplificateur d'être utilisé pour un ou plusieurs subwoofer, voire pour un haut-parleur pour les fréquences moyennes. Dans ce cas, l'amplificateur réunit les voies de droite et de gauche en une voie unique de sortie (sortie mono).

Remarque :

L'amplificateur peut réunir les signaux de droite et de gauche seulement si les branchements RCA de droite et de gauche ont été effectués.

En cas de connexion à pont, la charge d'amplificateur ne doit pas être inférieure à 4 ohm. Une charge trop faible peut entraîner une surchauffe ou un arrêt de l'amplificateur et risque de provoquer des dommages permanents.

Réglage du mode et de la zone des passages de fréquence

GTA250 permet le réglage du mode de passage de fréquence (c.-à-d. Low-Pass ou High-Pass), ainsi que celui de la fréquence d'accès désirée. Si l'on souhaite brancher p. ex. une paire de subwoofer, les réglages Low-Pass qui sont représentés là doivent

être effectués (fig. 3). La fréquence d'accès est fonction de la gamme de fréquences des haut-parleurs (voir gamme recommandée de fréquences de haut-parleur).

Réglage des fréquences high-pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position « Hi-Pass », permet de régler la fréquence d'accès souhaitée. Exemple : pour un réglage sur 65 Hz, l'amplificateur aura une gamme de fréquences entre 65 Hz et 30.000 Hz.

Réglage des fréquences low-pass

Ce régulateur, qui est actif lorsque l'interrupteur se trouve en position

«Low-Pass», permet de régler la fréquence d'accès souhaitée. Exemple: pour un réglage sur 150 Hz, l'amplificateur aura une gamme de fréquences entre 10 Hz et 150 Hz.

Le régulateur Bass Boost (Amplification des basses) permet de régler la restitution des basses de l'amplificateur. La plage de réglage va de 0 dB à +18 dB.

Indication de fonctionnement (POWER / PROTECTION)

Affichage vert: Étage de sortie connectée, état de fonctionnement régulier.

Affichage rouge: L'étage de sortie est électroniquement déconnectée à cause d'une défaillance.

Sous réserve de modifications!
