Tipo di prodotto	Amplificatore audio 2 canali per auto
Dimensioni (L x A x P)	242 x 49,5 x 232 mm
Alimentazione	12 V CC (batteria veicolo)
Potenza max (stereo, 4 Ω)	2 x 100 W
Potenza max (stereo, 2 Ω)	2 x 160 W
Potenza max (mono, 4 Ω)	1 x 400 W
Potenza RMS (stereo, 4 Ω)	2 x 50 W
Potenza RMS (stereo, 2 Ω)	2 x 80 W
Potenza RMS (mono, 4 Ω)	1 x 160 W
Risposta in frequenza	10 Hz - 30 000 Hz
Rapporto segnale/rumore	> 90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtro passa-basso	40 - 450 Hz
Filtro passa-alto	65 - 450 Hz
Bass Boost	0 - 18 dB
Ingressi	Presa Cinch (RCA)
Uscite altoparlanti	Morsetti a vite
Modalità di funzionamento	Stereo o Mono (pontato)
Sezione cavo consigliata	≥ 6 mm²
Fusibili integrati	Sì (proteggono l'amplificatore)
Installazione consigliata	Sotto il sedile o nel bagagliaio, luogo asciutto e ventilato
Manutenzione e pulizia	Pulire con un panno asciutto e morbido. Non utilizzare liquidi.
Sicurezza	Scollegare la batteria prima dell'installazione. Non bypassare i fusibili.
Ricambi e riparabilità	Contattare il servizio post-vendita Blaupunkt o la hotline.

Domande frequenti - GTA 250 BLAUPUNKT

Come collegare l'amplificatore all'autoradio?

Utilizzare un cavo Cinch (RCA) per collegare l'uscita preamplificata dell'autoradio all'ingresso Cinch dell'amplificatore. Se l'autoradio ha una presa ISO Blaupunkt, utilizzare un adattatore ISO-Cinch (rif. 7 607 893 093 o 7 607 855 094).

Che tipo di fusibile utilizzare per l'alimentazione?

Il cavo di alimentazione deve essere protetto da un fusibile posizionato a meno di 30 cm dalla batteria. Il fusibile integrato nell'amplificatore protegge solo quest'ultimo. Non sostituire mai con un fusibile di calibro superiore.

Come regolare il guadagno (sensibilità d'ingresso)?

Ruotare il regolatore del guadagno in senso orario per aumentare la sensibilità (0,1 V a 8 V). Non è un volume: un guadagno troppo elevato può provocare distorsione. Regolarlo in base alla tensione di uscita dell'autoradio.

Cosa significa la spia rossa POWER/PROTECTION?

La spia rossa indica che lo stadio di uscita è disconnesso elettronicamente a causa di un guasto (cortocircuito, surriscaldamento, impedenza troppo bassa). Verificare i collegamenti e il raffreddamento.

Posso collegare altoparlanti da 4 ohm?

Sì, l'amplificatore è stabile a 2 ohm. È possibile collegare altoparlanti da 4 ohm in stereo (2 x 100 W max) o in modalità mono pontato (1 x 400 W max a 4 ohm).

Come configurare il filtro passa-basso per un subwoofer?

Posizionare l'interruttore su Low-Pass e regolare la frequenza di taglio tra 40 e 450 Hz. Per un subwoofer, un valore tipico è 80-120 Hz. Attivare eventualmente il Bass Boost (0 a +18 dB).

Quale sezione del cavo di alimentazione è consigliata?

Utilizzare un cavo di sezione minima 6 mm² per i collegamenti +12V e massa. Cavi di diametro maggiore possono essere necessari se la distanza è importante.

Dove installare l'amplificatore nell'auto?

Installarlo in un luogo asciutto e ben ventilato, ad esempio sotto un sedile o nel bagagliaio. Fissarlo saldamente per evitare spostamenti in caso di incidente. Evitare zone esposte all'umidità.

Come passare in modalità mono (pontato)?

Collegare l'altoparlante tra i morsetti positivi dei due canali (CH1+ e CH2+) e i morsetti negativi (CH1- e CH2-). Assicurarsi che l'impedenza totale sia di almeno 4 ohm. La modalità mono consente di alimentare un subwoofer con una potenza massima di 400 W.

Cosa fare in caso di surriscaldamento o spegnimento improvviso?

Verificare che la ventilazione non sia ostruita e che l'impedenza degli altoparlanti non sia troppo bassa (es. inferiore a 2 ohm in stereo, o 4 ohm in mono). Ridurre il volume o il guadagno. Se il problema persiste, contattare il SAV Blaupunkt.

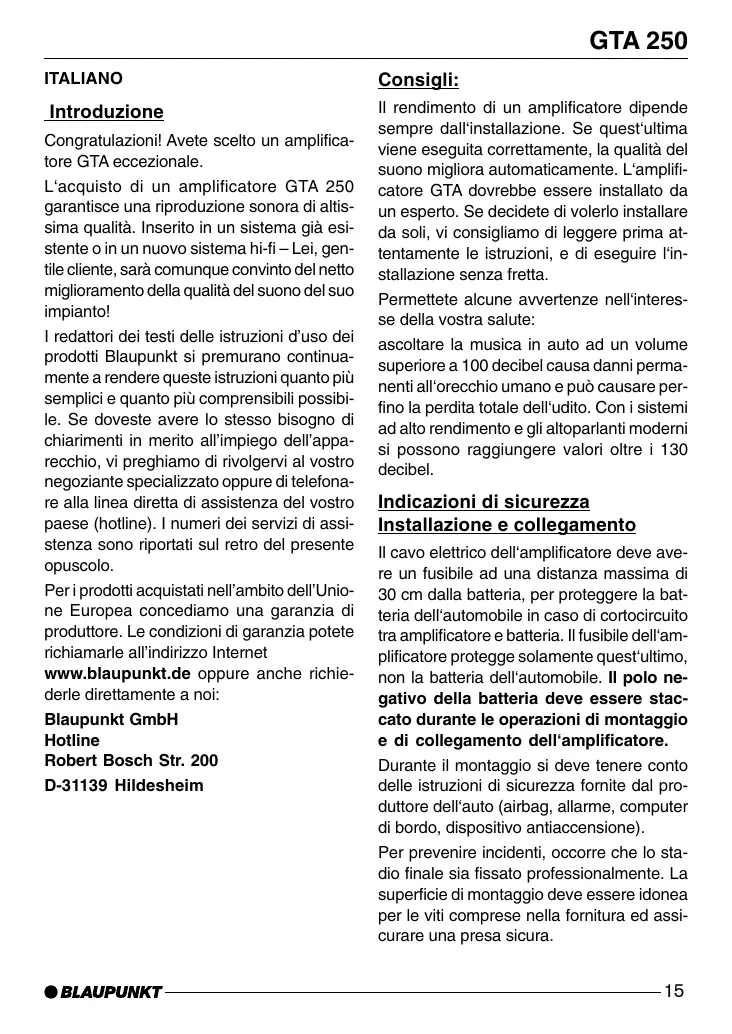

MANUALE UTENTE GTA 250 BLAUPUNKT

Congratulazioni! Avete scelto un amplificatore GTA eccezionale.

L'acquisto di un amplificatore GTA 250 garantisce una riproduzione sonora di altissima qualità. Inserito in un sistema esistente o in un nuovo sistema hi-fi – Lei, gentile cliente, sarà comunque convinto del netto miglioramento della qualità del suono del suo impianto!

I redattori dei testi delle istruzioni d'uso dei prodotti Blaupunkt si premurano continuamente a rendere queste istruzioni quanto più semplici e quanto più comprensibili possibile. Se doveste avere bisogno di chiarimenti in merito all'impiego dell'apparecchio, vi preghiamo di rivolgervi al vostro negoziante specializzato oppure di telefonare alla linea diretta di assistenza del vostro paese (hotline). I numeri dei servizi di assistenza sono riportati sul retro del presente opuscolo.

Per i prodotti acquistati nell'ambito dell'Unione Europea concediamo una garanzia di produttore. Le condizioni di garanzia potete richiamarle all'indirizzo Internet

www.blaupunkt.de oppure anche richiederle direttamente a noi:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Consiglio:

Il rendimento di un amplificatore dipende sempre dall'installazione. Se quest'ultima viene eseguita correttamente, la qualità del suono migliorerà automaticamente. L'amplificatore GTA dovrebbe essere installato da un esperto. Se decidete di volerlo installare da soli, vi consigliamo di leggere prima attentamente le istruzioni, e di eseguire l'installazione senza fretta.

Permettete alcune avvertenze nell'interesse della vostra salute:

ascoltare la musica in auto ad un volume superiore a 100 decibel causa danni permanenti all'orecchio umano e può causare perfino la perdita totale dell'udito. Con i sistemi ad alto rendimento e gli altoparlanti moderni si possono raggiungere valori di decibel elevati.

Indicazioni di sicurezza

Installazione e collegamento

Il cavo elettrico dell'amplificatore deve avere un fusibile ad una distanza massima di 30 cm dalla batteria, per proteggere la batteria dell'automobile in caso di cortocircuito tra amplificatore e batteria. Il fusibile dell'amplificatore protegge solamente quest'ultimo, non la batteria dell'automobile. Il polo negativo della batteria deve essere staccato durante le operazioni di montaggio e di collegamento dell'amplificatore.

Durante il montaggio si deve tenere conto delle istruzioni di sicurezza fornite dal produttore dell'auto (airbag, allarme, computer di bordo, dispositivo antiaccensione).

Per prevenire incidenti, occorre che lo stadio finale sia fissato professionalmente. La superficie di montaggio deve essere idonea per le viti comprese nella fornitura ed assicurare una presa sicura.

Quando si praticano fori, bisogna prestare attenzione a non danneggiare parti dell'automobile come la batteria, i cavi o il contenitore dei fusibili. L'amplificatore va montato in un luogo adeguato, p. es. quello dei sedili o nel portabagagli (fig. 1).

Si consiglia di scegliere un luogo asciutto con sufficiente circolazione d'aria per il raffreddamento dell'amplificatore. In caso di fori taglienti, dovete usare un passacavi. Usate altoparlanti con impedenza 2-4 (Vedi tabella e/o disegno di montaggio). Tenete conto della portata massima (potenza sonora). Non collegate gli altoparlanti a massa, usate soltanto i morsetti contrassegnati. La sezione dei cavi +/- non deve essere inferiore a 6 mm².

Questo amplificatore è previsto per autoradio fornite di attacco Cinch.

Nelle autoradio con attacco ISO Blaupunkt, bisogna utilizzare un adattatore ISO-Cinch (7 607 893 093/ 7 607 855 094).

Possibili applicazioni e collegamento degli altoparlanti:

Sono-Mode Max Power	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Max Power	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode Max Power	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode RMS Power	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode RMS Power	1 x 160 Watt / 4 Ω	Fig. 5
Stereo-Mode RMS Power	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Risposta	10 Hz - 30.000 Hz
Rapporto fruscio-segnale	>90 dB
Stabilità	2 Ω
Sensibilità d'ingresso	0,1 - 8 V
Filtre passa basso (Low Pass)	40 - 450 Hz
Filtre passa alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensioni L x A x P (mm)	242 x 49,5 x 232

Attacco +/-

Consigliamo una sezione minima di 6 mm². I cavi (+), reperibili in commercio, vanno posati fino alla batteria e allacciati ai portafusibili. Nel caso di fori taglienti, usate dei passacavi. I cavi (-), anch'essi reperibili in commercio, vanno avvitati saldamente a un punto di contatto di massa, esente da disturbi, quali viti o il metallo della carrozza (non al polo negativo della batteria!). I punti di contatto vanno denudati, raschiando, e lubrificati con grafite.

Fusibili integrati (Fuse)

I fusibili integrati nell'amplificatore (Fuse) proteggono lo stadio finale e l'intero sistema elettrico in caso di guasto. Quando si cambiano i fusibili, siete pregati di non shuntare mai i fusibili né di sostituirli con tipi per tensioni più alte.

Esempi di allacciamento

Attacco tensione d'alimentazione fig. 2.

Collegamento di autoradio con uscita cinch fig. 3.

Attacchi per altoparlanti fig. 4.

L'attacco remote dell'amplificatore va connesso con una fonte di tensione commutabile da +12 V.

In questo modo si può spegnere ed accendere l'amplificatore con l'interruttore On/Off della radio.

Regolatore Gain

Con questo regolatore si può adattare la sensibilità d'ingresso dello stadio finale alla tensione d'uscita del preamplificatore della vostra autoradio. L'ambito di questo regolatore va da 0,1 V a 8 V. Per collegare un modello di un altro fabbricante, bisogna adattare la sensibilità d'ingresso riportandosi alle istruzioni del fabbricante in questione.

Ancora una informazione importante sul regolatore:

Spostando il regolatore in senso orario si amplifica la sensibilità d'ingresso dell'amplificatore e così il volume. Non si tratta, però, di un regolatore di volume; nella posizione finale infatti non si può ottenere un volume maggiore anche se inizialmente l'impressione è diversa. Il sistema aumenta di volume più velocemente solamente quando il regolatore di volume della radio è aperto.

Attacchi per altoparlanti

(Se l'amplificatore dovesse funzionare con una connessione a ponte si consiglia di saltare questo passaggio e di passare direttamente al paragrafo "Connessioni a ponte per altoparlanti".)

Come vale per tutti i componenti audio, anche in questo caso la polarizzazione dell'amplificatore e degli altoparlanti è essenziale per la qualità dei bassi. Perciò è molto importante allacciare l'attacco (+) dell'amplifi

catore con l'attacco (+) dell'altoparlante. La stessa regola vale per gli attacchi (-). Inoltre il canale sinistro dell'amplificatore va collegato con l'altoparlante sinistro, cioè il canale destro con l'altoparlante destro.

Connessioni a ponte per altoparlanti

L'amplificatore GTA può essere shuntato per funzionare pure in modalità mono. Così è possibile utilizzare l'amplificatore per uno o più subwoofer, nonché per un altoparlante per toni medi. In questo caso l'amplificatore riunisce i canali di destra e di sinistra in un unico canale d'uscita (uscita mono).

Nota:

L'amplificatore può riunire i due canali solo se sono stati effettuati gli attacchi RCA destro e sinistro.

ATTENZIONE:

Nel caso di una connessione a ponte, il carico dell'amplificatore non deve essere inferiore a 4 ohm. Un carico minore provoca un surriscaldamento o lo spegnimento dell'amplificatore e può provocare danni permanenti.

Regolazione della modalità e della zona dei passaggi di frequenza

Con questo modello si può regolare la modalità di passaggio della frequenza (Low-pass o High-pass) nonché la frequenza di taglio desiderata. Se si vuole collegare una coppia di subwoofer, bisogna eseguire le regolazioni Low-pass rappresentate in (fig. 3). La frequenza di taglio dipende dalla gamma di frequenze degli altoparlanti (vedi gamma di frequenze consigliata per altoparlanti).

Regolazione delle frequenze High-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "High-pass", permette di regolare la frequenza di taglio desiderata. Esempio: se si regola su 65 Hz, l'amplificatore avrà una gamma di frequenze da 65 Hz a 30.000 Hz.

Regolazione delle frequenze Low-pass

Questo regolatore, attivo quando l'interruttore si trova in posizione "Low-pass", permette di regolare la frequenza di taglio desiderata. Esempio: se si regola su 150 Hz, l'amplificatore avrà una gamma di frequenze da 10 Hz a 150 Hz.

Bass Boost

Con il regolatore Bass Boost si può impostare la riproduzione dei bassi dell'amplificatore. Il campo di regolazione va da 0 dB fino a +18 dB.

Spia indicatrice di stato (POWER / PROTECTION)

Luce verde: amplificatore di potenza in funzione, stato normale.

Luce rossa: disinserzione elettronica dell'amplificatore di potenza a seguito di guasto.

Introduzione

Possibili applicazioni e collegamento degli altoparlanti:

Stereo-Mode Max Power	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode Max Power	1 x 400 Watt / 4 Ω	Fig. 5
Stereo-Mode Max Power	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Stereo-Mode RMS Power	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Mono-Mode RMS Power	1 x 160 Watt / 4 Ω	Fig. 5
Stereo-Mode RMS Power	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Frequentiebereik	10 Hz - 30.000 Hz
Signaal-ruis- verhouding	>90 dB
Stabilititeit	2 Ω
Ingangsge- voeligheid	0,1 - 8 V
Laagdoorlaatfilter (Low Pass)	40 - 450 Hz
Hoogdoorlaatfilter (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Abmessungen L x A x P (mm)	242 x 49,5 x 232
