Tipo de producto	Amplificador de audio de 2 canales para coche
Dimensiones (L x A x P)	242 x 49,5 x 232 mm
Alimentación	12 V CC (batería del vehículo)
Potencia máxima (estéreo, 4 Ω)	2 x 100 W
Potencia máxima (estéreo, 2 Ω)	2 x 160 W
Potencia máxima (mono, 4 Ω)	1 x 400 W
Potencia RMS (estéreo, 4 Ω)	2 x 50 W
Potencia RMS (estéreo, 2 Ω)	2 x 80 W
Potencia RMS (mono, 4 Ω)	1 x 160 W
Respuesta en frecuencia	10 Hz - 30 000 Hz
Relación señal/ruido	> 90 dB
Estabilidad	2 Ω
Sensibilidad de entrada	0,1 - 8 V
Filtro pasa-bajos	40 - 450 Hz
Filtro pasa-altos	65 - 450 Hz
Bass Boost	0 - 18 dB
Entradas	Conector Cinch (RCA)
Salidas de altavoces	Bornes de tornillo
Modos de funcionamiento	Estéreo o Mono (puenteado)
Sección de cable recomendada	≥ 6 mm²
Fusibles integrados	Sí (protegen el amplificador)
Instalación recomendada	Debajo del asiento o en el maletero, lugar seco y ventilado
Mantenimiento y limpieza	Limpiar con un paño seco y suave. No utilizar líquidos.
Seguridad	Desconectar la batería antes de la instalación. No puentear los fusibles.
Piezas de repuesto y reparabilidad	Contactar con el servicio postventa de Blaupunkt o la línea directa.

Preguntas frecuentes - GTA 250 BLAUPUNKT

¿Cómo conectar el amplificador a la radio del coche?

Utilice un cable Cinch (RCA) para conectar la salida de preamplificación de la radio del coche a la entrada Cinch del amplificador. Si la radio tiene un conector ISO Blaupunkt, use un adaptador ISO-Cinch (ref. 7 607 893 093 o 7 607 855 094).

¿Qué tipo de fusible usar para la alimentación?

El cable de alimentación debe estar protegido por un fusible colocado a menos de 30 cm de la batería. El fusible integrado en el amplificador protege solo a este. Nunca reemplace por un fusible de mayor capacidad.

¿Cómo ajustar la ganancia (sensibilidad de entrada)?

Gire el regulador de ganancia en sentido horario para aumentar la sensibilidad (0,1 V a 8 V). No es un volumen: una ganancia demasiado alta puede provocar distorsión. Ajústelo según el voltaje de salida de la radio del coche.

¿Qué significa el indicador rojo POWER/PROTECTION?

El indicador rojo señala que la etapa de salida está desconectada electrónicamente debido a una falla (cortocircuito, sobrecalentamiento, impedancia demasiado baja). Verifique las conexiones y la refrigeración.

¿Puedo conectar altavoces de 4 ohmios?

Sí, el amplificador es estable a 2 ohmios. Puede conectar altavoces de 4 ohmios en estéreo (2 x 100 W máx.) o en modo mono puenteado (1 x 400 W máx. a 4 ohmios).

¿Cómo configurar el filtro pasa-bajos para un subwoofer?

Coloque el interruptor en Low-Pass y ajuste la frecuencia de corte entre 40 y 450 Hz. Para un subwoofer, un valor típico es 80-120 Hz. Active opcionalmente el Bass Boost (0 a +18 dB).

¿Qué sección de cable de alimentación se recomienda?

Use un cable de sección mínima de 6 mm² para las conexiones +12V y masa. Pueden ser necesarios cables de mayor diámetro si la distancia es larga.

¿Dónde instalar el amplificador en el coche?

Instálelo en un lugar seco y bien ventilado, por ejemplo debajo de un asiento o en el maletero. Fíjelo firmemente para evitar desplazamientos en caso de accidente. Evite zonas expuestas a la humedad.

¿Cómo pasar al modo mono (puenteado)?

Conecte el altavoz entre los bornes positivos de los dos canales (CH1+ y CH2+) y los bornes negativos (CH1- y CH2-). Asegúrese de que la impedancia total sea de al menos 4 ohmios. El modo mono permite alimentar un subwoofer con una potencia máxima de 400 W.

¿Qué hacer en caso de sobrecalentamiento o parada inesperada?

Verifique que la ventilación no esté obstruida y que la impedancia de los altavoces no sea demasiado baja (ej. inferior a 2 ohmios en estéreo, o 4 ohmios en mono). Reduzca el volumen o la ganancia. Si el problema persiste, contacte al servicio de atención al cliente de Blaupunkt.

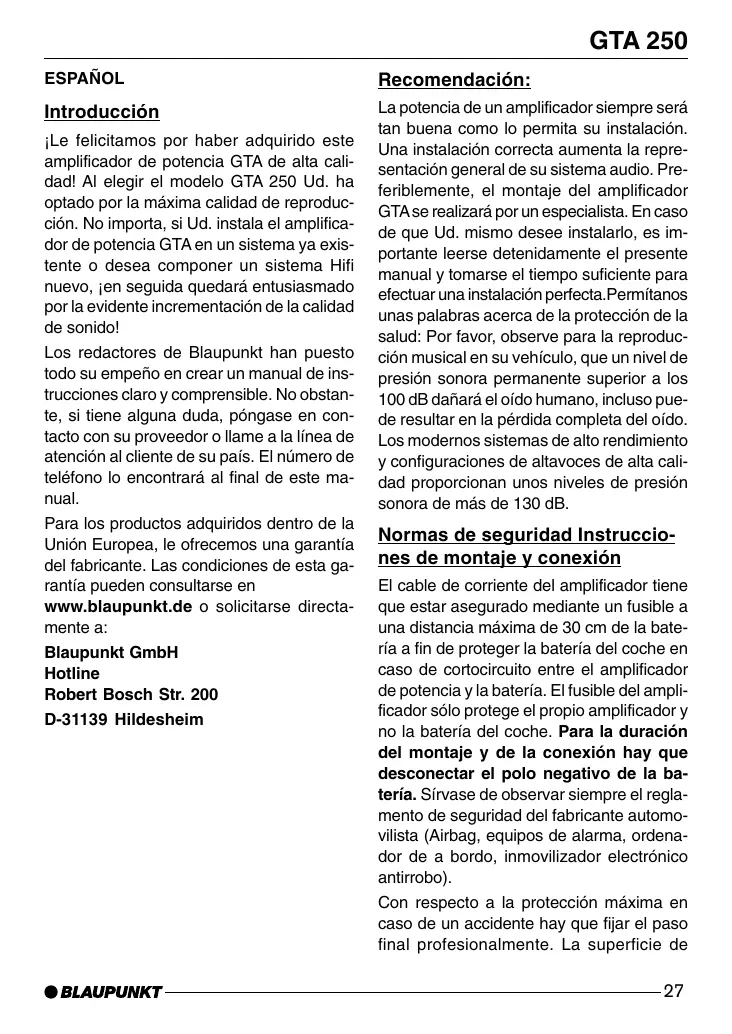

MANUAL DE USUARIO GTA 250 BLAUPUNKT

jLe felicitamos por haber adquirido este amplificador de potencia GTA de alta calidad! Al elegir el modelo GTA 250 Ud. ha optado por la maxima calidad de reproduccion. No importa, si Ud. instalal em amplificador de potencia GTA en un systema ya existente o desea composer un systema Hifi nuevo, jen seguida quedará entusiasmado por la evidente incrementacion de la calidad de sonido!

Los redactores de Blaupunkt han puesto todo su empeño en create un manual de instrucciones claro y comprensible. No obstan-te, siiene alguna duda,pongase en contacto con su proveedor o llama a la linea de atencion al cliente de su pais. El numero de téléphone lo encontrará al final de este manual.

Para los productos adquiridos dentro de la Unión Europea, le-ofrecemos una garantía del fabricante. Las conditiones de esta garantía peuvent consultarse en

www.blaupunkt.de o solicitarse directamente a:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Recomendacion:

La potencia de un amplificador siempre sera tan buena como lo permita su instalacion. Una instalacion correcta augmenta la representation general de su sistemas audio. Preferiblemente, el montaje del amplificador GTA se realizara por un especialista. En caso de que Ud.甚么 desee instalarlo, es importante leerse detenidamente el presente manual y tomarse el tiempo suficiente para efectuar una instalacion perfecta.Permitanosunaspalabras acerca de la proteccion de la salute:Porfavor,observe para la reproduccion musical en su vehiculo,que un nivel de presion sonora permanente superior a los 100 dB dañaré el oido humano,incluso可以更好 resultar en la perdida completa del oido. Los modernos sistemas de alto rendimiento y configuraciones de altavoces de alta calidad proportionanunos nivelesde presion sonora de mas de 130 dB.

Normas de seguridad Instrucciones de montaje y connexion

El cable de corrente del amplificador tiene que estar asegurado mediante un fusible a una distancia maxima de 30 cm de la batería a fin de proteger la batería del coche en caso de cortocircuito entre el amplificador de potencia y la batería. El fusible del amplificador sólo protege el propio amplificador y no la batería del coche. Para la duración del montaje y de la conexión hay que desconectar el polo negativo de la batería. Sírvase de observar siempre el relogamente de seguridad del fabricante automovilista (Airbag, equipos de alarma, ordinador de a bordo, innovilizador electrónico antirrobo).

Con respectfully a la proteccion maxima en caso de un accidente hay que fjar el pasofinal profesionalmente. La superficie de

montaje tiene que estar apta para colocar los tornillos adjuntos además de proporciónar una sujeción segura. Al perforar los taladros observar que no se danen ningunas piezas del vehiculo (bateria, cables, caja para fusibles).

El amplificador se instalará en un lugar de montaje seguro, como p.ej. por debajo de los asientos o en el maletero (fig. 1).

Como lugar de montaje se escogerá un sitió seco que garantice una circulación de aire suficiente para la refrigeración del amplificador. En los taladros de canto vivo utilizes conduccciones de cable. Usar altavoces con una impedancia de 2-4 Ω (Ver tabla o ilustración de instalación). Observar la max.carga (potencia

máxima). No conectar los altavoces a mata, usable solamente los bornes indicados. La sección de cablepositivo y negativo no debesar inferior a 6mm^2

Amplificador GTA 250

El amplificador es idoneo para conectarlo en autoradios con conectores Cinch.

Para la connexion en autoradios con conductor ISO usar adaptadores Blaupunkt ISO-Cinch (7 607 893 093/ 7 607 855 094).

Posibles aplicaciones y conexión de altavoces:

Modo estéreo Máx potencia	2 x 100 Watt / 4 Ω	Fig. 4, 4a
Modo mono Máx potencia	1 x 400 Watt / 4 Ω	Fig. 5
Modo estéreo Máx potencia	2 x 160 Watt / 2 Ω	Fig. 4, 4a
Modo estéreo Potencia sinoidal	2 x 50 Watt / 4 Ω	Fig. 4, 4a
Modo mono Potencia sinoidal	1 x 160 Watt / 4 Ω	Fig. 5
Modo estéreo Potencia sinoidal	2 x 80 Watt / 2 Ω	Fig. 4, 4a
Respuesta	10 Hz - 30.000 Hz
RelaciónSEO- ruido	>90 dB
Estabilidad	2 Ω
Sensibilitad de entrada	0,1 - 8 V
Filtro de paso bajo (Low Pass)	40 - 450 Hz
Filtro de paso alto (High Pass)	65 - 450 Hz
Bass Boost	0-18 dB
Dimensiones A x A x P (mm)	242 x 49,5 x 232

Conexión positivo/negativo

Recomendamos una sección minima de 6mm^2 . Colocar los cables positivos corrientes en el mercado hacía la bateria y conectarlos por medio de portafusibles. En taladros de canto vivo usar conduccciones de cable. Atornillar fácilmente los cables negativos corrientes en el mercado a un punto de masa sin ruidos (tuerca de carrocería, chapapara carrocería) (no al polo negativo de la bateria). Rayar en blanco metálico la superficie de contacto del punto de masa y engrasarla con-grasa grafitada.

Fusibles integrados (Fuse)

Los fusibles integrados en el amplificador (Fuse) protegen tanto al paso final como a todo el sistema electrico en caso de avería. Alemployarun fusible de repuestos jamás pontear fusibles, ni cambiarlos por othero tipo de mayor voltaje.

Ejmplos de connexion

Conexión de alimentación de tensión fig. 2.

Conexión a una radio con salute cinch fig. 3.

Conexiones de altavoces fig. 4.

Unir conector remot del amplificador con fuente de tension conectable de +12V

De estaformaesposibleconectarydesconectarel amplificadormediante la teclaON/OFFde la radio.

Regulador Level

Mediante el regulator Level se可以选择 adaptar la sensibilitad de entrada del paso final a la tensión de salute de la salute preamplificadora (preamp out) de su radio. La escalada de ajuste comprende values de 0,1 V a 8 V. Al conectar un autoradio de另一边 marca hay que adaptar la sensibilitidad de entrada según las respectivasindicaciones del fabricante.

Otras aclaraciones importantes:

Al girar el regulator en sentido del reloj afecta la sensibilidad de entrada del amplificador y de estaforma que se trata de una regulacion de volumen. En la posicon final no es possible Obtener una mayor potencia de amplificador a pesar de que asuene.Elsystemasolamenteaugmenteelvolumenmasrapidamente alactivarelcontrol del volumen de radio.

Conexiones de altevoces

(Si Ud. desea conectar el amplificador de puente continuar a partir de氰 directamente segun las instrucciones del aparte "Conexiones de altovoz ponteadas").

Tanto como para cadaquiera de las componentes audio también es de importancia esencial la polaridad correcta para Obtener una buena reproduccion de los graves. Por este motivo hay que observar en las connexiones que el conector positivo (+) del am

plificador está unido con el conector positivo del altovo, y lo mesmo rige para las conexiones negativas (-). Además hay que connectar el canal de amplificador izquierdo con el altovo izquierdo y el canal de amplificador derecho con el altovo derecho.

Conexiones de altavoz ponteadas

El amplificador GTA también puede ser connectado de puente para una configuración mono. De estaforma es possibleemployar el amplificador para uno o mássubwoofer o un altavoz para las Frequencias medias, resp..En esta configuracion el amplificadorsuma el canal izquierdo ydeocho auna calidad de canal mono (salida mono).

Nota:

El amplificador solo puede sumar la informacion de senal izquierda y derecha cuando esten connectados tanto el conector RCA izquierdo como el Derecho.

ATENCLON:

En connexion de puente, la energia de amplificador tiene que estar de 4 ohmios o más. Al aplicar una energia menor可能导致 pasar que sobrecalenta o se desconecta el amplificador, lo que pueda causar daños permanentes del equipo.

Ajustar clase y gama de los pasos de Frequencia.

Para el GTA 250 es possibleaabstaringlacelde pasofrecuencia (es decir pasobajo"Low-Pass" o pasalto "Hi-Pass") asi como la fecuencia inicia眼看ada. Si Ud,opta, p.ej., por conectar un par de subwoofer, hay que realizar los ajustes ilustrados en la (fig. 3). La fecuencia inicia depende de la gama de fecuencias delos altavoces (ver gama de fecuencias recomendada para los altavoces).

Regulación de freuencias "High - Pass"

Este regulator es activado en cuando el interruptor se Halla en posicion Hi-Pass y facilita el ajuste de la fecuencia inicial desada. Ejemplo: Con un ajuste de 65Hz el amplificadoriene una gama de fecuencias de 65Hz a 30.000Hz .

Regulación de Frequencias "Low - Pass"

Este regulator es activado en cuando el interruptor se Halla en posicjion "Low-Pass" y facilita el ajuste de la fecuencia inicial deseada.Eemplo:Con un ajuste de 150Hz el amplificadorieneuna gama de fecuencias de 10Hz a 150Hz

Bass Boost

Con el regulator Bass Boost se regula la reproduccion de los tonos graves del amplificador. El margen de regulacion abarca de 0 dB a +18 dB.

Indicador de service (POWER / PROTECT)

Luz verde: etapa final activada, servicios normal.

Luz roja: la etapa final está electrónicamente desactivada por haber un fallo.
