Marca	VOX
Modelo	PIO6L03IX
Tipo de Produto	Coifa
Tensão Nominal	220-240 V~ 50 Hz
Potência do Motor	115 W
Iluminação	1.5 W LED
Número de Velocidades	2 (Baixo e Alto)
Diâmetro Mínimo do Duto	120 mm
Distância Mínima do Fogão	650 mm
Tipo de Filtro de Gordura	Metálico autossustentável, lavável
Intervalo de Limpeza do Filtro de Gordura	A cada 2 meses
Filtro de Carvão Ativado	Opcional, substituir a cada 4 meses
Dimensões (L x P x A)	595 x 280 x 136 mm
Tipos de Instalação	Embutido ou montado na parede
Modos de Exaustão	Extração ou recirculação
Número Máximo de Queimadores	4
Descarte	Coleta separada para REEE de acordo com a Diretiva UE 2012/19/UE
Recursos de Segurança	Aparelho Classe I, aterramento obrigatório; cuidado: peças acessíveis podem ficar quentes
Peças de Reposição	Lâmpada LED (1,5W, tipo DBS-1.5-H-33.2/120), filtros de gordura, filtros de carvão

Perguntas frequentes - PIO6L03IX VOX

Com que frequência devo limpar os filtros de gordura?

Limpe os filtros de gordura metálicos a cada 2 meses de uso, ou mais frequentemente com uso intenso. Eles podem ser lavados na máquina de lavar louça ou à mão com detergente neutro.

Quando devo substituir o filtro de carvão ativado?

Substitua o filtro de carvão ativado aproximadamente a cada 4 meses de uso, ou mais frequentemente se usado intensamente. Esses filtros não são laváveis.

Como substituir a lâmpada LED?

Desconecte a coifa da energia elétrica. Remova os filtros de gordura metálicos. Retire a lâmpada LED antiga do encaixe e desconecte o conector. Instale uma nova lâmpada LED de 1,5W (tipo DBS-1.5-H-33.2/120) e reconecte. Reinstale os filtros.

Qual é a distância mínima entre o fogão e a coifa?

A distância mínima entre a superfície de suporte para utensílios de cozinha no fogão e a parte mais baixa da coifa é de 650 mm.

O que devo fazer se a luz funcionar, mas o motor não?

Verifique se as pás do ventilador estão bloqueadas. Se não estiverem, o capacitor ou motor pode estar danificado, ou a fiação interna desconectada. Contate um técnico qualificado para reparo.

A coifa vibra excessivamente. O que posso fazer?

A vibração pode ser causada por uma pá danificada, motor solto ou fixações da coifa soltas. Inspecione a pá quanto a danos, aperte os parafusos do motor e da montagem da coifa e certifique-se de que a coifa está instalada com segurança.

Óleo está vazando da coifa. Como consertar?

Verifique se a saída e a entrada de ventilação de ar estão bem vedadas. Se não estiverem, desmonte e vede com cola. Verifique também a conexão entre a seção em U e a tampa; vede com sabão ou tinta se estiver vazando.

A potência de sucção parece insuficiente. O que pode estar errado?

Certifique-se de que a distância entre a coifa e o fogão está correta (mínimo de 650 mm). Evite ventilação excessiva de portas ou janelas abertas. No modo de recirculação, os filtros de carvão ativado reduzem a potência; substitua se estiverem saturados.

Posso instalar a coifa acima de um fogão a gás?

Sim, mas siga as instruções do fabricante do fogão a gás. A distância mínima especificada pelo fogão deve ser respeitada, e a coifa não deve ser conectada a dutos que transportam fumos de combustão.

O que o modo de recirculação requer?

No modo de recirculação, a coifa deve estar equipada com filtros de carvão ativado. O armário precisa de uma abertura de ar para fluxo de ar adequado. Observe que a potência de sucção é reduzida em comparação com o modo de extração.

MANUAL DE UTILIZADOR PIO6L03IX VOX

Leia atentamente este manual antes da primeira utilização.

As imagens deste manual servem apenas de referência, não prevalecendo sobre o produto adquirido

RECOMENDAÇÕES E SUGESTÕES

As instruções de utilização aplicam-se às várias versões deste aparelho. Como tal, poderá encontrar algumas descrições de características particulares que não se aplicam especificamente ao seu aparelho.

INSTALAÇÃO

• O fabricante não se responsabiliza por quaisquer danos resultantes de uma instalação incorrecta ou inadequada.
• Verifique se a tensão da sua rede doméstica corresponde à indicada na placa técnica afixada no interior do exaustor.
• Para aparelhos da classe I, deve garantir que a sua rede alimentação eléctrica doméstica garante uma adequada ligação terra.
• Ligue o exaustor ao tubo de escape através de um tubo com diâmetro mínimo de 120 mm.
• O trajecto e extensão da chaminé devem ser o mais curto possível.
• Não ligue o exaustor a condutas de exaustão que transportem outros fumos de combustão como caldeiras, lareiras ou aparelhos similares.
• Se as instruções de instalação da placa de fogão a gás indicarem uma distância superior à indicada acima, será essa (a da placa do fogão) que deverá ter em conta.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou pelo seu agente de assistência técnica ou por um técnico com qualificações semelhantes, de modo a evitar riscos.
• O ar não deve ser descarregado numa chaminé utilizada para a exaustão de fumos de aparelhos a gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar de volta para a divisão).
• Os regulamentos e legislação relativos à descarga de ar têm de ser obrigatoriamente cumpridos.

- A distância mínima entre superfície de apoio dos recipientes de cozedura da placa de fogão e a parte inferior do exaustor é de 650 mm.

• O exaustor foi concebido exclusivamente para uso doméstico e para eliminar odores de cozinha.
• Nunca utilize o exaustor para fins diferentes daqueles para o qual foi concebido.
• Nunca deixe chamas altas e descobertas sob o exaustor quando este estiver ligado.
• Regule a intensidade da chama de modo a direcioná-la apenas para o fundo da fritadeira, certificando -se de que não se espalha para fora da sua base nem para os lados.
• As fritadeiras devem ser constantemente monitorizadas durante a sua utilização dado que o óleo sobreaquecido pode incendiar-se.
• Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas nem com falta de experiência e conhecimento, a menos que tenham recebido supervisão ou instruções relativas à utilização do aparelho por uma pessoa responsável pela sua segurança.
• As crianças devem ser acompanhadas para garantir que não brincam com o aparelho.
• Deve haver uma ventilação adequada do local sempre que o exaustor for utilizado em simultâneo com outros aparelhos que queimem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam o ar para o local).
• Se a limpeza não for efectuada de acordo com as instruções, tal representa um claro risco de incêndio.
• Não acenda nenhuma chama debaixo do exaustor.
• "ATENÇÃO: As partes acessíveis podem ficar quentes quando utilizadas com aparelhos de cozinha".

MANUTENÇÃO

• O exaustor e respectivo filtro devem ser limpos regularmente e de acordo com as instruções.
• Desligue e retire a ficha da tomada antes de efectuar qualquer trabalho de manutenção.
• Limpe o exaustor com um pano húmido e um detergente líquido neutro.
• O aparelho utiliza no máximo 4 elementos de placa.

O símbolo presente na embalagem indica que este produto não pode ser tratado como lixo doméstico e deve ser entregue num ponto de recolha válido para a reciclagem de equipamentos eléctricos e electrónicos. Ao garantir que este produto é eliminado correctamente, está a ajudar a evitar potenciais consequências negativas para o ambiente e para a saúde humana, que poderiam ser causadas por um manuseamento inadequado dos resíduos deste produto. Para obter informações mais detalhadas sobre a reciclagem deste produto, contacte os serviços do seu município, o serviço de recolha e eliminação de resíduos domésticos ou a loja onde adquiriu o produto.

Tensão e frequência nominais 220-240V\~50/60Hz

Potência de entrada do motor:115W

Em determinadas circunstâncias o aparelho eléctrico pode constituir um perigo.

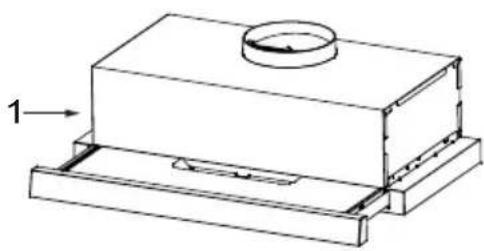

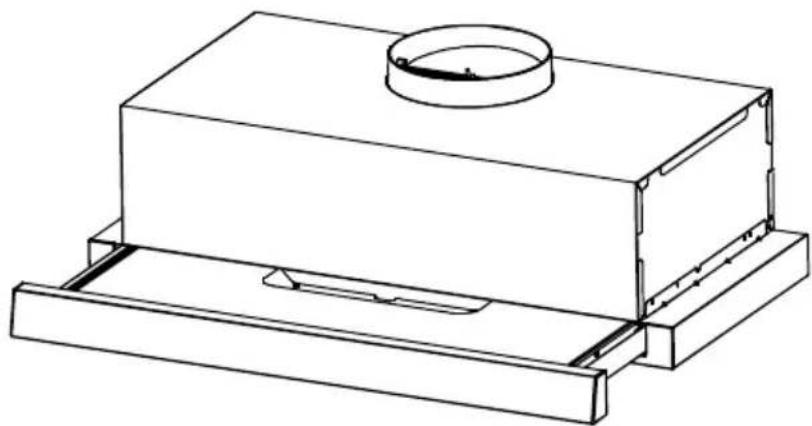

COMPONENTES

Ref.	Qtd.	Componentes de produto
1	1	Corpo do exaustor, completo com:Controlos, luz, ventilador, filtro.
2	2	O filtro de carvão (2 opcional)
3	4	Parafusos 5 x 50
4	4	Tomadas de parede

• De acordo com a figura, verifique a posição do exaustor no armário. As tiras de madeira devem estar alinhadas com as 4 ranhuras dos orifícios na parte superior do exaustor. No armário, instale 4 parafusos (incluidos na embalagem) de acordo com a posição relativa dos 4 orifícios na parte inferior do exaustor. A extensão do aparafusamento deve ser conveniente para permitir a próxima instalação.
• Pendure o exaustor e deixe que os seus 4 orifícios-chave apontem para os parafusos, os 4 parafusos devem ficar nas partes estreitas dos orifícios-chave. Os parafusos devem ser apertados com firmeza, certificando-se de que a instalação entre o exaustor e o armário é suficientemente apertada.
• Instale parafusos nos orifícios de segurança, em caso de deslocação do aparelho para a frente e para trás, para que a utilização seja mais segura.

Informações

Ao cortar ou perfurar a parede ou o teto, não danifique a cablagem eléctrica ou outros circuitos ocultos.

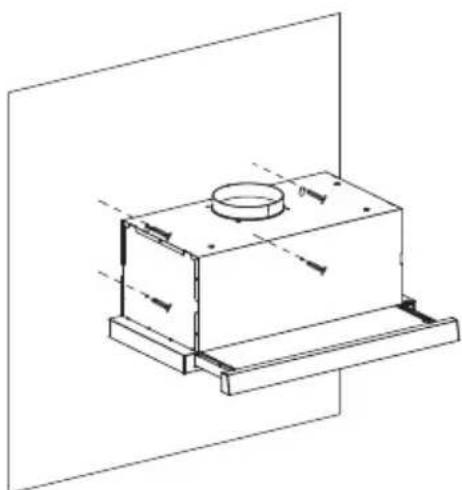

MÉTODO 2

z Se a superfície de instalação no armário não se adaptar à instalação do exaustor, nesse caso (e de acordo com a figura) fixe a posição do exaustor na parede.
z ☐ Na parede, instale 2 parafusos (incluidos na embalagem) de acordo com a posição relativa à de 2 orifícios-chave localizados na parte traseira do exaustor.
z A extensão do aparafusamento deve ser feita em conveniência para a próxima instalação.
z Instale também parafusos nos orifícios de segurança, para o caso de deslocação do aparelho para a frente e para trás e para que a utilização seja mais segura.

A instalação de exaustores incorporados em armários mistos é idêntica ao método anterior.

Informações

Parabéns pela aquisição do nosso exaustor, que foi concebido para incluir muitas características superiores que lhe permitem disfrutar plenamente da sua vida. Antes de instalar e/ou utilizar o exaustor, leia atentamente todas as instruções.

O exaustor não deve ser instalado e ligado a condutas onde estejam instalados outros aparelhos que funcionem com outra fonte de energia diferente da eléctrica (esquentador, fogões a gás, etc).

Este aparelho contém dois modos de ventilação, o modo de extracção de ar e o modo de recirculação. Antes da instalação deve ser seleccionado um dos modos.

No modo de extracção de ar, o ar é descarregado para fora da casa através de um tubo(chaminé) enquanto que no modo de recirculação, o ar é purificado e descarregado para dentro de casa.

Modo Recirculação Modo de extracção de ar

Informações

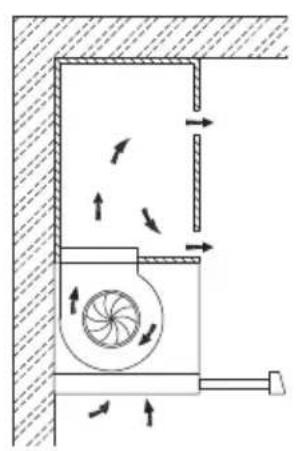

No modo de recirculação o armário precisa de uma saída de ar.

No modo de recirculação deve manter sempre o filtro de carvão activado.

No modo de recirculação quando o filtro de carvão incluído está ligado, a potência de sucção é reduzida.

Funcionamento

Verifique previamente

Verifique o e stado de seguran ça do aparelho:

• Verifique se existem defeitos visíveis.
• Verifique se todas as peças do aparelho estão bem montadas.
  ● Na parte direita do exaustor. (em alguns modelos)
• Existem 2 velocidades para o motor e um interrutor para ligar e desligar a lâmpada.
• Interruptor do cacifo para funcionamento.

Funcionamento da lâmpada

• [ ]=Off
- [☀] = On

Funcionamento do motor

• [∅=Off
• [ I]= Definição de potência baixa
• [ ]= Definição de potência elevada

- Os filtros devem ser limpos a cada 2 meses de funcionamento, ou mais frequentemente no caso de utilização particularmente intensa e podem ser lavados na máquina de lavar louça.

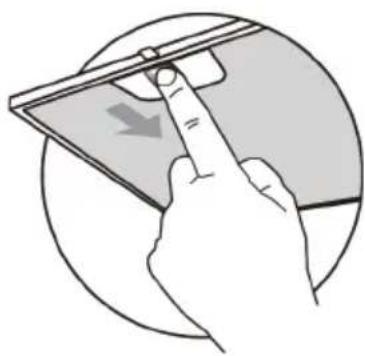

- Puxe os painéis de conforto para os abrir.

- Retire os filtros um a um, empurrando-os para a parte de trás do exaustor e puxe-os simultaneamente para baixo.

- Deve evitar qualquer tipo de dobragem dos filtros aquando da sua lavagem. Antes de os voltar a colocar no exaustor, certifique-se de que estão completamente secos. (A cor da superfície do filtro pode mudar ao longo do tempo, mas tal não resulta em qualquer má influência na eficiência do filt ro).

- Ao colocar os filtros no aparelho, certifique-se de que estão montados na posição correcta e com a pega virada para fora.

- Feche o painel de conforto.

FILTRO DE CARVÃO ACTIVADO (VERSÃO DE RECIRCULAÇÃO)

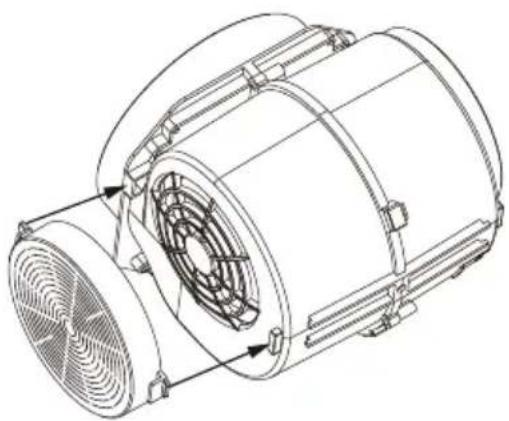

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

Estes filtros não são laváveis nem podem ser regenerados, devendo ser substituídos aproximadamente de 4 em 4 meses de funcionamento, ou mais frequentemente em caso de utilização intensa.

SUBSTITUIÇÃO DO FILTRO DE CARVÃO ACTIVADO

• Retire os filtros metálicos de gordura
• Retire o filtro de carvão activado saturado.
• Coloque os novos filtros.
• Substituia os filtros metálicos de gordura.

SUBSTITUIÇÃO DA LÃMPADA

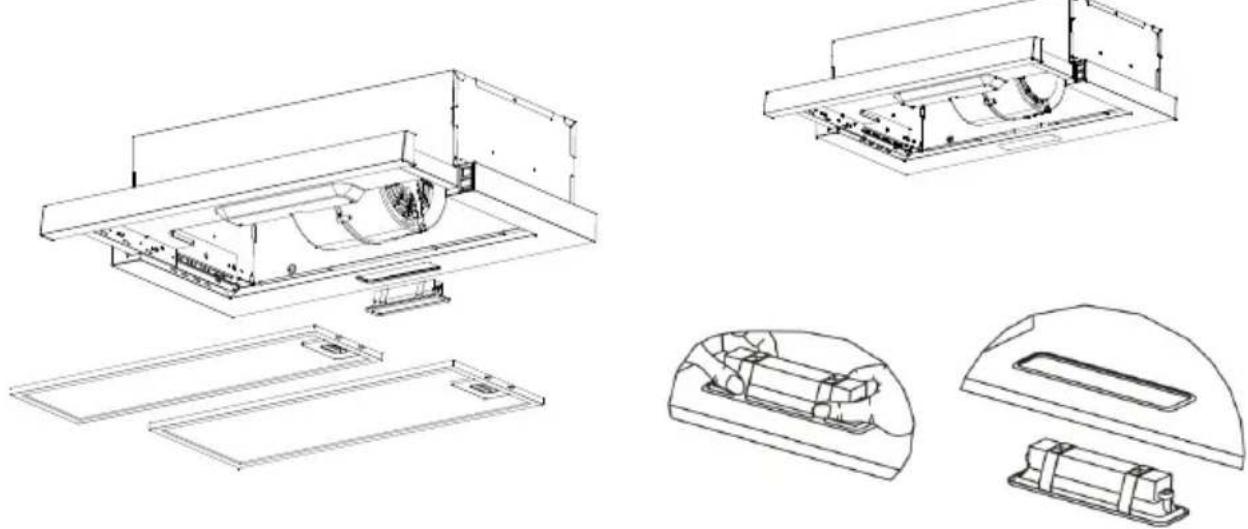

Mudar a lâmpada

A iluminação no interior do aparelho é assegurada por uma lâmpada LED de 1,5 W.

Para substituir a lâmpada LED, proceda da seguinte forma:

1. Deslige o aparelho da rede eléctrica ou desligue o disjuntor.
2. Retire os filtros metálicos (ver Limpeza e substituição dos filtros) .
3. Retire a lâmpada, retirando o seu encaixe do corpo do aparelho (pode ser necessário aplicar pressão ou força) e desligue o conector da lâmpada.
4. Substitua a lâmpada por uma nova do mesmo tipo, certificando-se de que liga correctamente a lâmpada ao respectivo cabo.
5. Volte a colocar o filtro metálico no sítio.

	Potência máxima	Tensão Imagem Casquilho		da lâmpada	Código ILCOS D
Módulos LED com balastro próprio	1.5W 220V-240V		Quadrado/Diâmetro:33.2mmx120mm	/	DBS-1.5- H-33.2/120

ELIMINAÇÃO

A directiva europeia 2012/19/UE relativa aos resíduos de equipamentos eléctricos e electrónicos (REEE) exige que os aparelhos eléctricos domésticos em fim de vida não sejam eliminados em conjunto com lixo normal urbano e sem triagem. Os aparelhos velhos devem ser recolhidos separadamente, a fim de optimizar a recuperação e reciclagem dos seus componentes reduzindo o seu potencial impacto na saúde humana e meio ambiente. Este símbolo do "contentor do lixo com rodas" estampado no produto recorda-lhe a sua obrigação de quando for desfazer-se deste aparelho, o deve fazer de forma separada e controlada. Deve contactar as autoridades locais ou a loja onde adquiriu o aparelho para obter informações sobre a eliminação correcta do seu aparelho em fim de vida.

Falha	Causa	Solução
A luz acende-mas o moto não funcion	As lâminas estão bloqueadas.	Verifique a lâmina.
	O condensador está danificado.	Substitua o condensador.
	O motor está danificado.	Substitua o motor.
	A cablagem interna do motor está cortada/desligada. Pode produzir-se um cheiro desagradável.	Substitua o motor.
A luz e o moto não funcionar	Para além dos aspectos acima referidos, deve verificar os seguintes:
	Ligeiramente danificado.	Substitua as luzes.
	Cabo de alimentação solto.	Ligue os fios de acordo com o esquema eléctrico.
Fuga de óleo	Saída e entrada de ventilação de ar não estão hermeticamente fechados.	Retire a saída e sele com cola.
Vibração	Se a lâmina estiver danificada, pode provocar vibrações.	Substitua a lâmina.
	O motor não está bem apertado.	Aperte bem o motor.
	O exaustor não está bem fixo.	Fixe bem o exaustor.
Aspiração insuficiente	A distância entre o fogão e a placa de fogão é demasiado grande.	Reajuste a distância.
	Demasiada ventilação devido a port ou janelas abertas.	Escolha um novo local para instalar o aparelho ou feche algumas portas/janelas.
Aparelho inclinado	Os parafusos de fixação não estão suficientemente apertados.	Aperte o parafuso de fixação e torne-o horizontal.
	Os parafusos de suspensão não estão apertados com força suficiente.	Aperte o parafuso de suspensão e faça na horizontal.

PIO6L03IX

PIO6L03W
