PIO6L03IX - Кујнска аспиратор VOX - Бесплатен кориснички прирачник

Бренд	VOX
Модел	PIO6L03IX
Тип на производ	Аспиратор
Номиниран напон	220-240 V~ 50 Hz
Влезна моќност на моторот	115 W
Осветлување	1.5 W LED
Број на брзини	2 (Ниска и Висока)
Минимален дијаметар на цевка	120 mm
Минимално растојание од плоча за готвење	650 mm
Тип на филтер за маснотии	Метален, самопотпорен, ператлив
Интервал на чистење на филтерот за маснотии	На секои 2 месеци
Филтер со активен јаглен	Опционален, заменувајте на секои 4 месеци
Димензии (Ш x Д x В)	595 x 280 x 136 mm
Типови на инсталација	Вградлив или ѕиден
Режими на вентилација	Извлекување или рециркулација
Максимален број на елементи на плочата	4
Отстранување	Одвоено собирање за WEEE според ЕУ Директива 2012/19/EU
Безбедносни карактеристики	Апарат од класа I, потребно заземјување; внимание: достапните делови може да се загреат
Делови за замена	LED светилка (1.5W, тип DBS-1.5-H-33.2/120), филтри за маснотии, филтри со јаглен

Frequently Asked Questions - PIO6L03IX VOX

Колку често треба да ги чистам филтрите за маснотии?

Чистете ги металните филтри за маснотии на секои 2 месеци од работењето, или почесто при интензивна употреба. Тие може да се мијат во машина за садови или рачно со неутрален детергент.

Кога треба да го заменам филтерот со активен јаглен?

Заменете го филтерот со активен јаглен приближно на секои 4 месеци од работењето, или почесто ако се користи интензивно. Овие филтри не се перат.

Како да ја заменам LED светилката?

Исклучете ја аспираторот од струја. Отстранете ги металните филтри за маснотии. Извадете ја старата LED светилка од држачот и исклучете го конекторот. Инсталирајте нова LED светилка од 1,5 W (тип DBS-1.5-H-33.2/120) и поврзете ја. Вратете ги филтрите.

Кое е минималното растојание помеѓу плочата за готвење и аспираторот?

Минималното растојание помеѓу потпорната површина за садовите за готвење на плочата и најнискиот дел на аспираторот е 650 mm.

Што да направам ако светилката работи, но моторот не?

Проверете дали се блокирани вентилаторните лопатки. Ако не, кондензаторот или моторот може да се оштетени, или внатрешните жици да се исклучени. Контактирајте квалификуван техничар за поправка.

Аспираторот вибрира премногу. Што можам да направам?

Вибрациите може да бидат предизвикани од оштетена лопатка, олабавен мотор или олабавени прицврстувачи на аспираторот. Проверете ја лопатката за оштетувања, затегнете ги завртките на моторот и на монтажата на аспираторот и осигурајте се дека аспираторот е безбедно инсталиран.

Масло капе од аспираторот. Како да го поправам?

Проверете дали излезот и влезот за вентилација се цврсто затворени. Ако не, расклопете и запечатете со лепило. Исто така, проверете ја врската помеѓу U-обликот и капакот; запечатете со сапун или боја ако протекува.

Вшмукувачката моќ изгледа недоволна. Што може да не е во ред?

Осигурајте се дека растојанието помеѓу аспираторот и плочата е точно (минимум 650 mm). Избегнувајте прекумерна вентилација од отворени врати или прозорци. Во режим на рециркулација, филтрите со активен јаглен ја намалуваат моќноста; заменете ги ако се заситени.

Може ли да го инсталирам аспираторот над гасна плоча?

Да, но следете ги упатствата на производителот на гасната плоча. Минималното растојание одредено од плочата мора да се почитува, и аспираторот не смее да се поврзе со канали кои носат дим од горење.

Што е потребно за режимот на рециркулација?

Во режим на рециркулација, аспираторот мора да биде опремен со филтри со активен јаглен. Кабинетот треба да има отвор за воздух за правилен проток. Имајте предвид дека вшмукувачката моќ е намалена во споредба со режимот на извлекување.

КОРИСНИЧКИ ПРИРАЧНИК PIO6L03IX VOX

Внимателно прочитајте го ова упатство пред работа со уредот

Сликите во ова упатство се само за референца, преовладува реалниот изглед на производот.

Упатствата за употреба се однесуваат на неколку верзии на овој апарат. Сепак

може да најдете опис на посебни карактеристики кои не се однесуваат на овој апарат.

МОНТИРАЊЕ

• Произведувачот не носи одговорност за штета направена од неправилно и несоодветно монтирање.
• Минималното безбедно растојание меѓу горната површина на шпоретот и аспираторот е 650 мм. (некои модели може да се наместат на пониска висина, проверете во делот за работни димензии и монтирање).
• Проверете дали напонот на струјата одговара на оној кој е назначен на плочата која е фиксирана на внатрешната страна на аспираторот.
• За уредите од Класа I, проверете дали електричното снабдување гарантира соодветно заземјување.
• Поврзете го аспираторот со одводот преку цевка со минимум дијаметар од 120 мм. Патот на одводот мора да биде најкраток колку што е можно

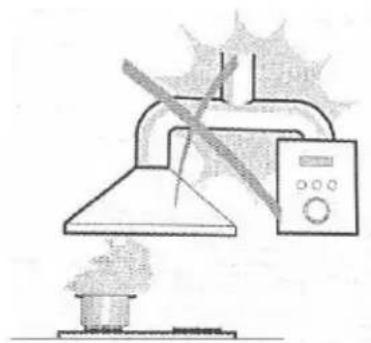

• Не поврзувајте го аспираторот со одводниот дел (цевка) кои носа́т гасови на согорување (бојлери, камини итн.)
• Ако аспираторот се користи со не-електрични апарати (пр. апарати на гас), мора да се обезбеди довольно проветрување во просторијата за да се спречи враćање на издувниот гас. Во кујната мора да има прозорец преку кој постојано ќе се врши проветрување. Кога аспираторот се користи со апарати кои се снабдуваат со енергија која не е електрична, негативниот притисок во просторијата не смее да надмине 0,04 мбар да се спречат гасовите да не се повратат во просторијата од аспираторот.
• Во случај на оштетување на напојниот кабел, мора да се замени од страна на производителот или овластен сервис за да не дојде до ризик од опасност
• Ако упатството за монтажа на плочата за готвење на гас одредува поголемо растојание наведено погоре, тоа треба да се земе предвид. Прописи за испуштање воздух треба да се исполнат.

УПОТРЕБА

• Аспираторот е дизајниран исклучиво за домашна употреба за да се отстранат кујнските мириси.
  ● Никогаш не употребувајте го за други цели освен за оние за кои е назначен.
• Никогаш не оставајте голем отворен пламен кога аспираторот работи.
• Прилагодете го интензитетот на пламенот да биде само на дното на тавата и внимавајте да не се движи по страните.
• Длабоките тави со масло мора постојано да ги набљудувате додека ги користите: загреаното масло може лесно да избувне во пламен.
• Не фламбирајте под аспираторот; опасност од пожар.
• Овој апарат може да го користат деца на возраст од 8 години и повеće и лица со намалени физички, сетилни или ментални способности или недостаток на искусство и знаење доколку им се дадени надзор или инструкции за користење на апаратот на безбеден начин и ги разбираат включените опасности.
• Децата треба да се надгледуваат за да се осигура дека не си играат со апаратот.
• Чистењето и одржувањето не смеат да го вршат деца без надзор.
• "ВНИМАНИЕ: Достапните делови може да се загреат кога се користат со апарати за готвење".

ОДРЖУВАЊЕ

• Исклучете го апаратот од струја кога ће вршите било какво одржување.
• Исчистете и/или заменете ги филтрите по некој одреден период (опасност од пожар).
• Исчистете го аспираторот со влажна крпа и неутрален течен детергент.
  ● Апаратот користи најмногу 4 елементи за готвење.

Симболот ■ на пакување покажува дека овој производ не може да се третира како домашен отпад. Наместо тоа, ће се предаде на соодветното собирно место за рециклирање на електрична и електронска опрема. Со обезбедување на правилно отстранување на овој производ, ће помогнете да се спречат потенцијалните негативни последици по животната средина и здравјето на лугето, кои инаку би можеле да бидат предизвикани од несоодветно постапување со отпадот на овој производ. За подетални информации за рециклирање на овој производ, ве молиме контактирајте ја локалната градска канцеларија, службата за отстранување на отпадот од дома Kinството или продавницата каде што сте го купиле производ.

Во одредени околности, електричниот апарат може да претставува голема опасност.

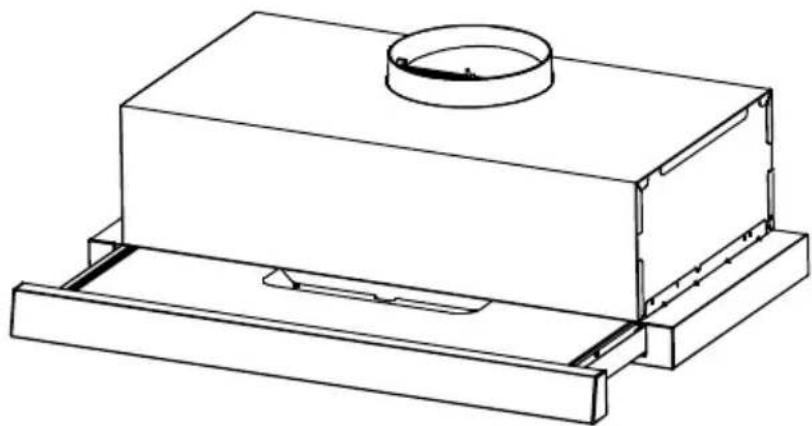

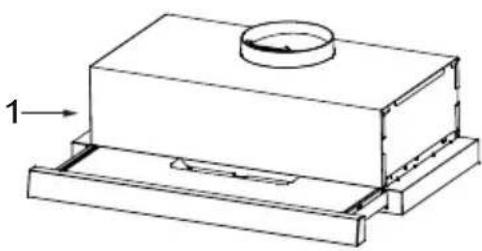

КОМПОНЕНТИ

Бр.	Кол.	Компоненти на производот
1	1	Тело на аспираторот, комплетно со:Контролни копчиња, Светло, Мотор,Филтер
2	2	Филтер со активен јаглен ( 2 на избор)
3	4	Навртки 5 x 50
4	4	Сидни типли

Според сликата, проверете ја положбата на аспираторот во кабинетот. Дрвените ленти треба да се усогласат со 4 главни отвори на горниот дел од аспираторот. На кабинетот, инсталирајте 4 навртки (испорачани) според релативната положба на 4 главни отвори на дното на аспираторот. Обемот на зашрафување треба да биде

пригоден за следната инсталација.

Закачете го аспираторот и оставете ги 4 главни отвори да се насочени кон навртките, 4-те навртки треба да бидат во тесните делови на главните отвори. Навртките треба

☐ да се прицврстат цврсто, проверете дали инсталацијата помеѓу аспираторот и кабинетот е довольно прицврстете.

Поставете ги навртките во безбедносните отвори, во случај на предно и задно поместување на аспираторот, за да биде побезбедно користењето.

Информација

Кога сечете или дупчете во сид или таван, не ги оштетувајте електричните жици или другите скриени комунални поврзувања.

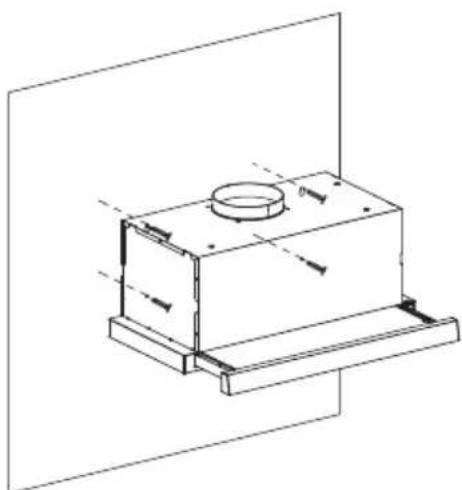

МЕТОД 2

z На површината за монтирање во кабинетот не се приспособувајте да го монтирате аспираторот, а потоа како на слика, поправете ја положбата на аспираторот на сидот.
z На sidot, монтирајте 2 навртки (испорачани) според релативната положба на 2 главни отвори на задниот дел од аспираторот.
z Обемот на зашрафување треба да биде пригоден за следната инсталација.
z Поставете ги и завртките во безбедносните отвори, во случај на предно и задно поместување на аспираторот, така да користењето биде побезбедно.

Инсталирањето на аспиратори вградени во комбинирани кабинети е исто како и претходниот метод.

Информација

Честитки за купувањето на нашиот аспиратор кој е дизајниран да вклучува многу супериорни характеристики што ви овозможуваат најцелосен израз на вашето живеење. Пред да го монтирате и/или користите аспираторот, внимателно прочитајте ги сите упатства.

Аспираторот не смее да се монтира и приклучува на канали за чад каде што се инсталирани други апарати и кои испуштаат друга енергија што е различна од електричната енергија (грејач за шпорети (електрични/на гас) итн.).

Постојат два режими на вентилација, режим на извлекување-воздух и режим на рециркулација, пред да се инсталира треба да се избере еден од нив.

Режим на екстракција-воздух, воздухот се испушта надвор од куćата со цевка.

Режим на рециркулација, воздухот се прочистува и се испушта во куката.

Режим на извлекување-воздух

Информации

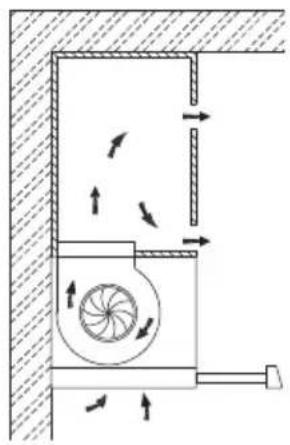

Режим за рециркулација, на кабинетот му треба отвор за воздух.

Режим за рециркулација, секогаш бидете со филтер со активен јаглен.

Режим на рециркулација, кога ће се прикачи филтерот со активен јаглен, мокта на вшмукување ће се намали.

Ракување

Проверете однапред

Проверете ја безбедната состојба на апаратот:

● Проверете дали има видливи дефекти.
● Проверете дали сите делови на апаратот се добро наместени.

• Во десниот дел од аспираторот. (За некои модели)
• Има 2 брзини за моторот и прекинувачот за ислучување на светилката.
• Копче за работа.

Функција на светлина

• [ ]=Исклучено
• [★=Включено

Функција на мотор

• [ :=Исклучено
• [ ] = Поставка за ниска мокност
• [μF] Поставка за висока мо́кност

• Филтрите мора да се чистат на секои два месеца или почесто ако често се употребуваат и можат да се мијат во машина за садови.
• Отворете ги конфор плочите со извлекување.

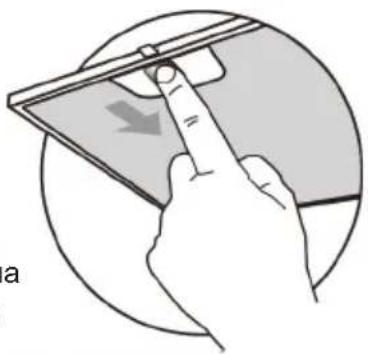

• Отстранете ги филтрите еден по еден со туркање кон задната страна на аспираторот и повлекување во исто време надолу.
• Внимавајте да не се искриват кога ги миете. Нека се исушат целосно пред да ги ставите повторно. (Бојата на површината на филтерот може да се менува во текот на времето, но тоа нема влијание врз ефикасноста на филтерот).
• Кога ги ставате филтрите во аспираторот, внимавајте тие да бидат монтирани во правилна положба, рачката свртена нанадвор.
• Затворете ја конфор плоча.

Овие филтри не се мијат и не можат да се обноват, и мора да се заменат отприлика на секои 4 месеци или почесто ако се користи аспираторот интензивно.

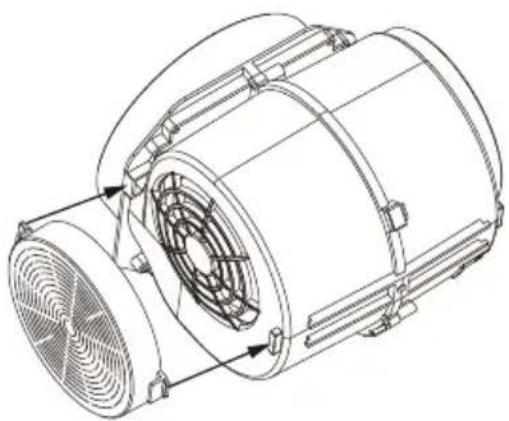

ЗАМЕНА НА ФИЛТЕРОТ СО АКТИВНИОТ ЈАГЛЕН

• Извадете ги металните филтри за маснотии.
• Извадете ги филтрите со заситен јаглен.
• Поставете ги новите филтри.
  ● Вратете ги назад филтрите за маснотии.

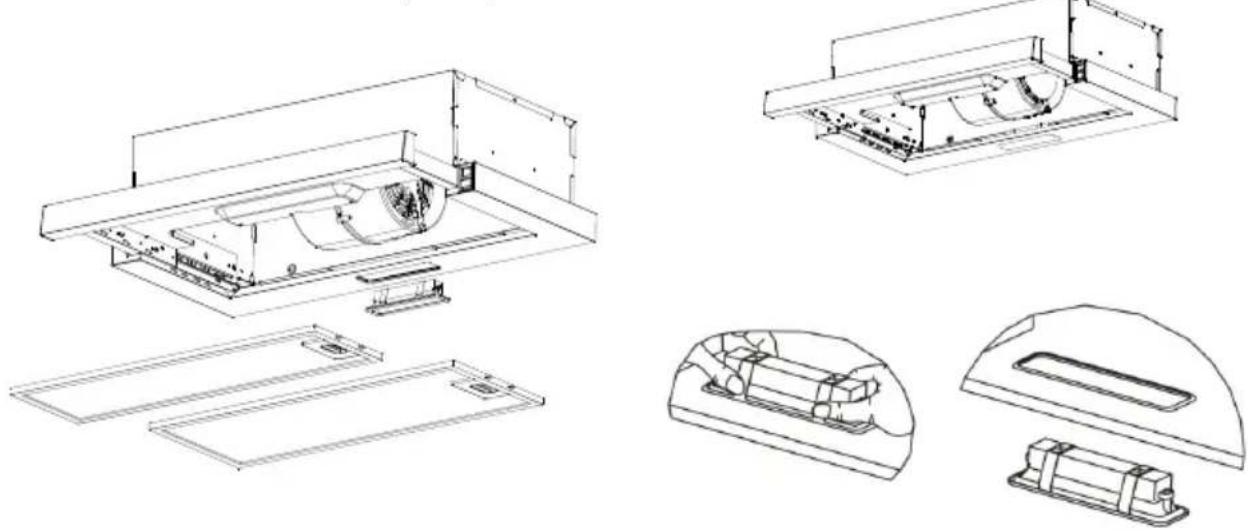

Менување на светлото

Светлото во внатрешноста на апаратот се обезбедуваат со LED светилка од 1,5 W.

За да ја замените LED светилката, постапете на следниов начин:

1. Исклучете го апаратот од електричната мрежа или исключете го прекинувачот.
2. Отстранете ги металните филтри (видете Чистење и замена на филтри).
3. Отстранете го светлото со прицврстување од телото од аспираторот (за ова може да биде потребно да се примени притисок или сила) и исключете го приклучокот на светилката.
4. Заменете го светлото со ново од ист тип, внимавајки правилно да го поврзете светлото со кабелот за светло.
5. Поставете го металниот филтер на своего место.

	Најгол. мој	Напојување	Слика	Капак на светилка	ILCOS D код
LED модулите	1.5W 220V-240V		Квадрат/дијаметар:33.2mmx120mm	/	DBS-1.5-H-33.2/120

ОТСТРАНУВАЊЕ НА СТАРИ ЕЛЕКТРИЧНИ АПАРАТИ

Европската директива 2012/19/EУ за отпадна електрична и електронска опрема (ОЕЕЕ) бара старите електрични апарати за дома Kinство да не се фраат во нормалниот несортиран комунален отпад. Старите апарати мора да се собираат посебно за да се оптимизира обновувањето и рециклирањето на материјалите што ги содржат и да се намали влијанието врз здравјето на лујето и животната средина.

Пречкртаниот символ „канта со тркала“ на производот ве потсетува на вашата обврска, дека кога го фрлате апаратот, тој мора да се собира посебно.

Потрошувачите треба да контактираат со нивните локални власти или продавач за информации во врска со правилното отстранување на нивниот стар апарат.

Проблем	Причина	Решение
Светло е включено, но моторот не работи	Сечилата се блокирани.Заменете ги сечилата.
	Кондензаторот е оштетен.Заменете го кондензаторот.
	Моторот е оштетен.Заменете го моторот.
	Внатрешните жици на моторот се отсечени/исклучени. Може да се појави непријатен мирис.	Заменете го моторот.
Не работат и светлото и моторот	Освен горенаведеното, проверете го следново:
	Оштетена светлина.Заменете ги светлата.
	Кабелот за напојување е лабав.	Поврзете ги жиците според електричниот дијаграм.
Истекување на масло	Излезот и влезот за вентилација на воздухот не се цврсто затворени.	Извадете го штекерот и запечатете го со лепак.
	Истекување од поврзувањето на делот и капакот во форма на буквата U.	Отстранете го делот во форма на буквата U и запечатете со сапун или боја.
Вибрации	Сечилото, ако е оштетено, може да предизвика вибрации.	Заменете го сечилото.
	Моторот не е цврсто прицврстен.Прицврстете го моторот.
	Аспираторот не е цврсто фиксиран.Цврсто фиксирајте го аспираторот.
Недоволно вшмукување	Растојанието помеѓу аспираторот и горниот дел од шпоретот е преголемо.	Повторно прилагодете го растојанието.
	Премногу вентилација од отворени врати или прозорци.	Изберете ново место за инсталирање на апаратот или затворете некои врати/прозорци.
Апаратот се наклонува	Завртките за прицврстување не се довольно затегнати.	Затегнете ја завртката за прицврстување и направете ја хоризонтална.
	Висечките завртки не се довольно затегнати	Затегнете ја висечката завртка и направете ја хоризонтална.
