PIO6L03IX - Campana extractora VOX - Manual de uso y guía de instrucciones gratis

Marca	VOX
Modelo	PIO6L03IX
Tipo de producto	Campana extractora
Tensión nominal	220-240 V~ 50 Hz
Potencia de entrada del motor	115 W
Iluminación	1.5 W LED
Número de velocidades	2 (Baja y Alta)
Diámetro mínimo del conducto	120 mm
Distancia mínima desde la placa de cocción	650 mm
Tipo de filtro de grasas	Metálico autoportante, lavable
Intervalo de limpieza del filtro de grasas	Cada 2 meses
Filtro de carbón activado	Opcional, reemplazar cada 4 meses
Dimensiones (An x Pr x Al)	595 x 280 x 136 mm
Tipos de instalación	Empotrada o montada en pared
Modos de ventilación	Extracción o recirculación
Número máximo de elementos de cocción	4
Eliminación	Recogida selectiva para RAEE según Directiva UE 2012/19/UE
Características de seguridad	Aparato clase I, requiere conexión a tierra; precaución: las piezas accesibles pueden calentarse
Piezas de repuesto	Luz LED (1,5 W, tipo DBS-1.5-H-33.2/120), filtros de grasas, filtros de carbón

Preguntas frecuentes - PIO6L03IX VOX

¿Con qué frecuencia debo limpiar los filtros de grasas?

Limpie los filtros de grasas metálicos cada 2 meses de funcionamiento, o con mayor frecuencia si se usan mucho. Se pueden lavar en el lavavajillas o a mano con detergente neutro.

¿Cuándo debo reemplazar el filtro de carbón activado?

Reemplace el filtro de carbón activado aproximadamente cada 4 meses de funcionamiento, o con más frecuencia si se usa intensamente. Estos filtros no son lavables.

¿Cómo reemplazo la luz LED?

Desconecte la campana de la corriente. Retire los filtros de grasas metálicos. Haga palanca para sacar la luz LED vieja de su soporte y desconecte el conector. Instale una nueva luz LED de 1,5 W (tipo DBS-1.5-H-33.2/120) y vuelva a conectarla. Vuelva a instalar los filtros.

¿Cuál es la distancia mínima entre la placa de cocción y la campana extractora?

La distancia mínima entre la superficie de apoyo de los utensilios de cocina en la placa y la parte más baja de la campana extractora es de 650 mm.

¿Qué debo hacer si la luz funciona pero el motor no?

Compruebe si las aspas del ventilador están obstruidas. Si no, el condensador o el motor pueden estar dañados, o el cableado interno desconectado. Póngase en contacto con un técnico cualificado para la reparación.

La campana vibra excesivamente. ¿Qué puedo hacer?

La vibración puede deberse a una aspas dañada, un motor suelto o fijaciones flojas de la campana. Inspeccione las aspas para ver si están dañadas, apriete los tornillos de montaje del motor y de la campana, y asegúrese de que la campana esté bien instalada.

Está saliendo aceite de la campana. ¿Cómo solucionarlo?

Compruebe si la salida y la entrada de ventilación de aire están bien selladas. Si no, desmonte y selle con pegamento. También revise la conexión entre la sección en forma de U y la cubierta; selle con jabón o pintura si hay fugas.

La potencia de succión parece insuficiente. ¿Qué puede estar mal?

Asegúrese de que la distancia entre la campana y la placa sea correcta (mínimo 650 mm). Evite la ventilación excesiva de puertas o ventanas abiertas. En modo de recirculación, los filtros de carbón activado reducen la potencia; reemplácelos si están saturados.

¿Puedo instalar la campana sobre una placa de gas?

Sí, pero siga las instrucciones del fabricante de la placa de gas. Se debe respetar la distancia mínima especificada por la placa, y la campana no debe conectarse a conductos que transporten humos de combustión.

¿Qué requiere el modo de recirculación?

En modo de recirculación, la campana debe estar equipada con filtros de carbón activado. El mueble necesita una rejilla de ventilación para un flujo de aire adecuado. Tenga en cuenta que la potencia de succión se reduce en comparación con el modo de extracción.

MANUAL DE USUARIO PIO6L03IX VOX

MANUAL DE INSTRUCCIONES

Lea este manual cuidadosamente antes de manipular el artefacto Las imágenes de este manual son referenciales, prevalece el tipo de producto.

Las instrucciones de uso son aplicables en varias versiones de este artefacto. Por

consiguiente, puede encontrar descripciones de características individuales que no se aplican en su artefacto en específico.

INSTALACIÓN

- El fabricante no se hace responsable por los daños resultantes de una instalación incorrecta o negligente.

- La distancia mínima entre la superficie de apoyo de los recipientes de cocción en la encimera y la parte más baja de la campana extractora. (Cuando la campana extractora esté ubicada sobre un artefacto a gas, la distancia deberá ser de al menos 65 cm. Si en las instrucciones de instalación de la encimera a gas se indica una distancia mayor, tome esas indicaciones en cuenta. La distancia de 650 mm puede acortarse en: partes no combustibles de campanas extractoras y partes que funcionan con voltaje de seguridad muy bajo, siempre y cuando estas partes no den acceso a partes electrizadas si se deforman;)

- Verifique que el voltaje de la red corresponda con la indicada en la placa de datos de la campana.

- Para los artefactos de Clase I, verifique que el suministro eléctrico doméstico garantice una conexión a tierra correcta.

- Conecte el extractor a la salida de humos a través de un tubo de 120mm de diámetro mínimo. El recorrido de la chimenea debe ser lo más corto posible.

- El aire no debe descargarse en un ducto de humos utilizado para expulsar los humos de los artefactos a gas u otros combustibles.

- Si la campana se utiliza junto con artefactos no eléctricos (por ejemplo, artefactos a gas), debe garantizarse una buena ventilación en la cocina para evitar el reflujo de los gases de escape. La cocina debe tener una vía de salida que se comunique directamente con el ambiente exterior, de esta se garantizará la entrada de aire limpio.

- Cuando la campana extractora funcione junto a artefactos no eléctricos, la presión negativa en la cocina no debe exceder los 0,04 mbar para evitar que los humos regresen a la cocina por la campana extractora.

- Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, su agente de servicio u otra persona calificada equivalente, para evitar riesgos.

- Deben cumplirse las normativas referentes a la descarga de aire.

- La campana extractora está diseñada solo para uso doméstico, no es apta para barbacoas, asadores y otros fines comerciales.

- Nunca utilice la campana para otros fines que no sean para los que ha sido diseñada.

- Durante el uso de la campana, nunca deje llamas altas y abiertas debajo del artefacto.

- Ajuste la intensidad de la llama para dirigirla solo hacia el fondo de la sartén, asegurándose de que no sobresalga por los lados.

- Las freidoras deben ser supervisadas continuamente durante su uso: el aceite sobrecalentado puede iniciar llamas de fuego.

- No prenda fuego debajo de la campana extractora; existe peligro de incendio.

- Este aparato puede ser manipulado por niños de 8 años o más y personas con capacidades físicas, sensoriales o mentales reducidas o sin experiencia y conocimiento si se les ha dado supervisión o instrucciones sobre el uso del aparato de manera segura y entienden los peligros involucrados

- Los niños deben ser vigilados para asegurarse de que no jueguen con el aparato.

- La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

- "PRECAUCIÓN: Las partes accesibles pueden calentarse cuando se usan con artefactos de cocina".

MANTENIMIENTO

- La campana extractora y el filtro deben limpiarse con frecuencia de acuerdo a las instrucciones.

- Apague o desenchufe el artefacto de la red eléctrica antes de llevar a cabo cualquier trabajo de mantenimiento.

- Limpie y/o reemplace los filtros en la fecha indicada (peligro de incendio).

- Limpie la campana con un paño húmedo y un detergente líquido neutro.

- El artefacto utiliza como máximo 4 placas de cocción.

El símbolo en el embalaje indica que este producto no puede considerarse como un residuo doméstico. Por consiguiente, será llevado al punto de recolección correspondiente para el reciclaje posterior de artefactos eléctricos y electrónicos. Al asegurarse de que este producto sea desechado correctamente, usted ayudará a evitar potenciales consecuencias negativas para el medioambiente y la salud humana, que podría ser causada por el manejo inapropiado de los residuos domésticos. Para obtener más detalles sobre el reciclaje de este producto, comuníquese con las autoridades municipales de su ciudad local, el servicio de disposición de desechos domésticos o la tienda donde compró el producto.

PARÁMETROS PRINCIPALES

Voltaje y frecuencia nominales 220-240 V \~ 50 Hz

Potencia de entrada del motor: 115 W

En determinadas circunstancias, los aparatos eléctricos pueden representar un peligro.

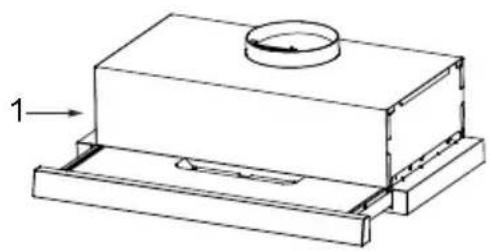

COMPONENTES

Ref. Cantidad Componentes del Producto
1	1	Cuerpo de la campana, se completa con: Controles, Luz, Soplador, Filtro.
2	2	El Filtro de Carbón Activado (2 opcional)
3	4	Tornillos 5 x 50
4	4	Tacos de pared

• Según la figura, asegúrese de la posición de la campana en el gabinete. Las tiras de madera deben estar alineadas con las 4 ranuras en forma de cerradura en la parte superior de la campana extractora. En el gabinete, instale 4 tornillos (suministrados) de acuerdo con la posición relativa de los 4 orificios en forma de llave en la parte inferior de la campana. La extensión del atornillado debe ser conveniente para la siguiente instalación.
  Cuelgue el capó y deje que sus 4 orificios apunten a los tornillos; los 4 tornillos deben estar en las partes estrechas de los orificios. Debe apretar los tornillos con firmeza, asegurando que la union entre la campana y su alojamiento sea suficiente.
• Inserte tornillos en los orificios de seguridad, para que el movimiento de la bandeja extensible hacia el frente o hacia atrás sea más seguro.

Información

Cuando carte o taladre en la pared o el mueble, asegúrese de no dañar el cableado eléctrico u otras instalaciones ocultas.

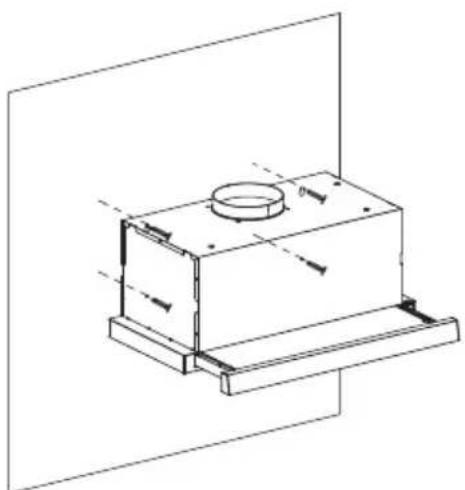

METODO 2

z Si la superficie de instalación nose adapta a la instalación de la campana, enctonces conforme a la figura, fije la posición de la campana en la pared.
z Instale dos de las tornillos suministrados a la pared, de acuerdo a la posición relativa de las 2 orificios de sujeción, de la parte trasera de la campana.
z La longitud de las tronillos ha de ser la adecuada para el siguiente punto de la instalación.
z Instale tambien tornillos en las orificios de seguridad de la parte trasera de la campana, para que el movimiento de la bandeja extensible hacia el frente o hacia atras sea mas seguro.

La instalación de campanas integradas en armarios combinados es la misma que en el método anterior.

Información

Felicitaciones por la compra de nuestra campana extractora, que está diseñada para incluir muchas características superiores que le permiten la máxima expresión de su estilo de vida. Antes de instalar y / o utilizar la campana extractora, lea atentamente todas las instrucciones.

La campana no debe instalarse y conectarse a los conductos de tiro donde se instalan otros aparatos y que funcionan con otra energía diferente a la electricidad (calentadores de agua cocidos al horno (cocinas / estufas), etc.).

Hay dos modos de ventilación, modo de extracción de aire y modo de recirculación, antes de realizar la instalación deberá seleccionar uno de ellos.

En el modo de extracción de aire, el aire se expulsa fuera de la casa a través de una tubería.

En el modo de recirculación, el aire se purifica y se descarga a la casa

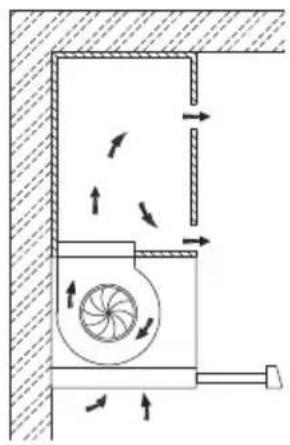

Modo de recirculación

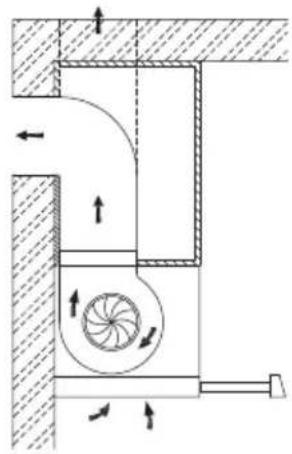

Modo de extracción de aire

Información

Modo de recirculación, el gabinete necesita una salida de aire.

Modo recirculación, ser siempre con filtro de carbón activado.

Modo de recirculación, cuando se coloca el filtro de carbón activado, la potencia de succión disminuirá.

Operación

Comprobar de antemano

Verifique el estado seguro del aparato:

• Verifique si hay defectos visibles.
• Verifique que todas las piezas del aparato estén bien instaladas.
• En la parte derecha de la campana extractora. (Para algunos modelos)
• Hay 2 velocidades para el motor y un interruptor de encendido y apagado de la lámpara.
• Interruptor de taquilla para funcionamiento.

Funcionamiento de la luz

• [ ]=Desactivado
• [★]=Activado

Funcionamiento del motor

• [ ]=Desactivado
- [ ]=Configuración de baja potencia
- [ ]=Configuración de alta potencia

• Los filtros deben limpiarse cada 2 meses de operación, o más seguido si el uso es particularmente intenso, y pueden lavarse en un lavavajillas.

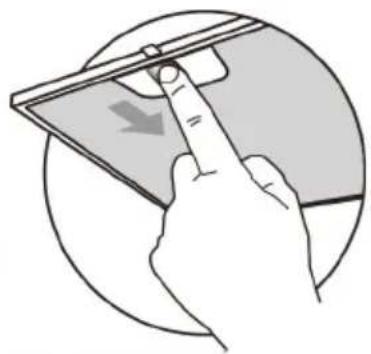

• Tire del panel para abrir.
• Retire los filtros uno a uno empujándolos hacia la parte posterior de la unidad de campana y al mismo tiempo jale hacia abajo.
• Evite cualquier tipo de flexión de los filtros al lavarlos. Antes de volver a instalarlos en la campana, asegúrese de que estén completamente secos. (El color de la superficie del filtro puede cambiar con el tiempo, pero esto no influye en la eficacia del filtro).
• Al colocar los filtros en la campana, verifique que estén montados en la posición correcta con el asa hacia afuera.
• Cierra el panel.

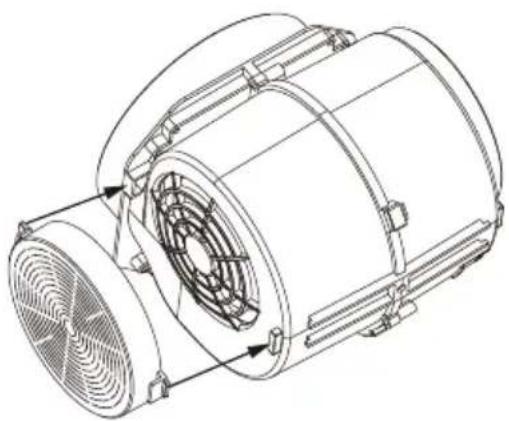

FILTRO DE CARBÓN ACTIVADO (VERSIÓN DE RECIRCULACIÓN)

REEMPLAZO DEL FILTRO DE CARBÓN ACTIVADO

Los filtros no son lavables y no se pueden regenerar, es por eso que deben reemplazarse aproximadamente cada 4 meses de funcionamiento, o con mayor frecuencia con un uso intensivo.

REEMPLAZO DEL FILTRO DE CARBÓN ACTIVADO

• Retire los filtros de grasa metálicos.
• Retire el filtro de carbón activado saturado.
• Instale los filtros nuevos.
  ● Reemplace los filtros de grasa metálicos.

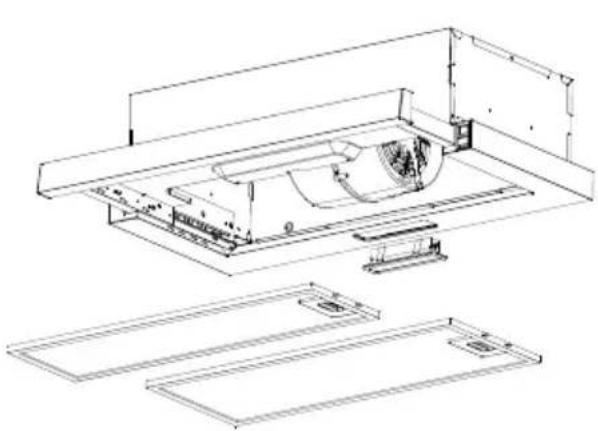

La iluminación del interior del aparato la proporciona una luz LED de 1,5W.

Para reemplazar la luz LED, proceda de la siguiente manera:

1. Desconecte el aparato de la red eléctrica o apague el disyuntor.
2. Retire los filtros metálicos (consulte Limpieza y reemplazo de filtros).
3. Retire la luz haciendo palanca en su accesorio del cuerpo de la campana (esto puede requerir presión o fuerza a aplicar) y desconecte el conector de la lámpara.
4. Reemplace la luz por una nueva del mismo tipo, asegurándose de conectar la luz con el cable de luz correctamente.
5. Instale el filtro de metal nuevamente en su lugar.

	Potencia máx.	Voltaje	Imagen	Tapa de Lámpara	ILCOS D código
Módulos LED con balastro propio	1.5W 220V-240V		Cuadrado / Diámetro: 33,2mm x 120mm	/	DBS-1.5-H-33.2/120

DISPOSICIÓN

La directiva europea 2012/19/UE sobre residuos de artefactos eléctricos y electrónicos (RAEE) exige que los artefactos eléctricos domésticos antiguos no sean desechados junto a otros residuos municipales comunes sin antes clasificarlos. Los artefactos antiguos deben recolectarse por separado para optimizar la recuperación y el reciclaje de los materiales que contienen y reducir el impacto en la salud humana y el medio ambiente.

El símbolo de "ciclo de reciclaje" tachado en el producto le recuerda su obligación, para que cuando deseche el artefacto, este sea separado según su categoría.

Los consumidores deben contactar a las autoridades municipales locales o algún minorista para obtener información sobre la disposición correcta de su artefacto antiguo.

Fallo Causa	Solución
Luz encendida, pero el motor no funciona	Las cuchillas están bloqueadas. Verifique las cuchillas.
	El condensador está dañado. Reemplace el condensador.
	El motor está dañado. Reemplace el motor.
	El cableado interno del motor está cortado/ desconectado. Puede producirse un olor desagradable.	Reemplace el motor.
Tanto la luz como el motor no funcionan	Aparte de lo indicado anteriormente, verifique lo siguiente:
	Luz dañada. Reemplazo de las luces.
	Cable de alimentación suelto.	Conecte los cables según el diagrama eléctrico.
Fuga de aceite	La salida y la entrada de ventilación de aire no están lo suficientemente selladas.	Quite la salida y selle con pegamento.
Vibración	La turbina, si está dañada, puede provocar vibraciones.	Reemplace la turbina
	El motor no está bien asegurado. Asegure el motor firmemente.
	La campana extractora no está bien fijada.	Fijación de la campana extractora.
Succión insuficiente	La distancia entre la campana extractora y la placa de cocción es demasiado amplia.	Reajuste la distancia.
	Excesiva ventilación por puertas o ventanas abiertas.	Elija un nuevo lugar para instalar el artefacto o cierre algunas puertas / ventanas.
El artefacto se inclina	Los tornillos de fijación no están lo suficientemente ajustados.	Ajuste el tornillo de fijación y déjelo en posición horizontal.
	Los tornillos para colgar el artefacto no están lo suficientemente ajustados	Apriete el tornillo de suspensión y colóquelo en posición horizontal.
