PIO6L03IX - Абсорбатор VOX - Безплатно ръководство за потребителя

Марка	VOX
Модел	PIO6L03IX
Тип продукт	Аспиратор
Номинално напрежение	220-240 V~ 50 Hz
Входна мощност на мотора	115 W
Осветление	1.5 W LED
Брой скорости	2 (Ниска и Висока)
Минимален диаметър на канала	120 mm
Минимално разстояние от котлона	650 mm
Тип на масления филтър	Метален, самоносещ, миещ се
Интервал на почистване на масления филтър	На всеки 2 месеца
Филтър с активен въглен	По избор, сменяйте на всеки 4 месеца
Размери (Ш x Д x В)	595 x 280 x 136 mm
Видове монтаж	Вграден или стенен
Режими на вентилация	Извличане или рециркулация
Максимален брой котлони	4
Изхвърляне	Отделно събиране за WEEE съгласно Директива 2012/19/ЕС
Безопасност	Уред от клас I, изисква заземяване; внимание: достъпните части могат да се нагорещят
Резервни части	LED лампа (1.5W, тип DBS-1.5-H-33.2/120), маслени филтри, въгленови филтри

Често задавани въпроси - PIO6L03IX VOX

Колко често трябва да почиствам маслените филтри?

Почиствайте металните маслени филтри на всеки 2 месеца работа или по-често при интензивна употреба. Могат да се мият в съдомиялна или на ръка с неутрален препарат.

Кога трябва да сменя филтъра с активен въглен?

Сменяйте филтъра с активен въглен приблизително на всеки 4 месеца работа или по-често при интензивна употреба. Тези филтри не са миещи се.

Как да сменя LED лампата?

Изключете аспиратора от захранването. Отстранете металните маслени филтри. Извадете старата LED лампа от гнездото и разкачете конектора. Инсталирайте нова 1.5W LED лампа (тип DBS-1.5-H-33.2/120) и свържете отново. Поставете обратно филтрите.

Какво е минималното разстояние между котлона и аспиратора?

Минималното разстояние между опорната повърхност за съдове на котлона и най-ниската част на аспиратора е 650 мм.

Какво да правя, ако лампата работи, но моторът не?

Проверете дали перките на вентилатора не са блокирани. Ако не, кондензаторът или моторът може да са повредени, или вътрешното окабеляване да е разкачено. Свържете се с квалифициран техник за ремонт.

Аспираторът вибрира прекомерно. Какво мога да направя?

Вибрациите могат да бъдат причинени от повредена перка, разхлабен мотор или разхлабени крепежни елементи на аспиратора. Проверете перката за повреди, затегнете винтовете на мотора и монтажните винтове на аспиратора и се уверете, че аспираторът е здраво монтиран.

От аспиратора изтича масло. Как да поправя?

Проверете дали изходът и входът за въздушна вентилация са плътно запечатани. Ако не, разглобете и запечатайте с лепило. Също така проверете връзката между U-образната секция и капака; запечатайте с сапун или боя, ако изтича.

Смукателната мощност изглежда недостатъчна. Какво може да не е наред?

Уверете се, че разстоянието между аспиратора и котлона е правилно (минимум 650 мм). Избягвайте прекомерна вентилация от отворени врати или прозорци. В режим на рециркулация филтрите с активен въглен намаляват мощността; сменете, ако са наситени.

Мога ли да монтирам аспиратора над газов котлон?

Да, но следвайте инструкциите на производителя на газовия котлон. Трябва да се спазва минималното разстояние, определено от котлона, и аспираторът не трябва да се свързва с димоотводи, които отвеждат горивни газове.

Какво изисква режимът на рециркулация?

В режим на рециркулация аспираторът трябва да бъде оборудван с филтри с активен въглен. Шкафът се нуждае от въздушен отвор за правилен въздушен поток. Имайте предвид, че смукателната мощност е намалена в сравнение с режима на извличане.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ PIO6L03IX VOX

Прочетете внимателно това ръководство преди употреба.

Снимките в това ръководство са само за ориентир, изгледа на реалният продукт е от решаващо значение.

Инструкциите за експлоатация се отнасят за различните модификации на този аспиратор.

Следователно, можете да намерите описания на отделни характеристики, които не се отнасят до Вашия специфичен уред.

МОНТАЖ

• Производителят не носи отговорност за повреди, дължащи се на неправилен монтаж или неспазени изисквания.
• Уверете се, че напрежението на мрежата отговаря на посоченото на стикера, намиращ се във вътрешността на аспиратора.
• За уреди от клас I се уверете, че електрическата инсталация е добре заземена
• Свържете към изхода на аспиратора въздуховод с диаметър не по-малък от 120 mm.
• Разстоянието между комина и аспиратора трябва да бъде мъзможно по-малко.
• Не свързвайте аспиратора към комини, които обслужват и други уреди ( отоплителни печки, камини и т.н.)
• Ако инструкциите за монтаж на газовия котлон посочват по-голямо разстояние, от посочено по-горе, това трябва да се вземе предвид.
• Ако захранващият кабел е повреден, трябва да бъде заменен от производителя или негов сервисен агент или лице с подобна квалификация, за да се избегне опасност.
• Въздухът не трябва да се изхвърля в димоотвод, който се използва за изпускане на изпарения от уреди, работещи с газ или други горива (неприложимо за уреди, които изхвърлят въздуха обратно в помещението).
• Минималното разстояние между опорната повърхност за съдовете на котлона и найниската част на аспиратора е 650 mm.
• Трябва да се спазват разпоредбите относно изпускането на въздух.

• Аспираторът е предназначен за употреба в домашни условия, за да поглъща миризмите в кухнята.
• Њькога не използувайте аспиратора за цели, различни от тези, за които е предназначен.
• Никога не оставяйте свободен пламък с голям интензитет под работещ аспиратор.
• .Регулирайте интезитета на пламъка така, че да се насочи към дъното на готварския съд без да излиза извън него
• Фритюрниците трябва постоянно да се наблюдават по време на употреба: прегрятото олио може да избухне в пламъци..
• Аспираторът не е предназначен за използуване от лица с физически, психически или ментални увреждания (включително деца), които нямат необходимите познания и умения за работа с уреда, освен ако те не са наглеждани или инструктирани за използуването на уреда от лице, отговорно за тяхната безопасност.
• Децата трябва да се наглеждат, за да сте сигурни, че не си играят с уреда.
• Трябва да има подходяща вентилация на помещението, когато аспираторът се използва едновременно с уреди, работещи на газ или други горива (не е приложимо за уреди, които изхвърлят въздуха обратно в помещението).
• Съществува риск от пожар, ако почистването не се извърши в съответствие с инструкциите.
• Не фламбирайте под аспиратора.
• ПРЕДУПРЕЖДЕНИЕ: Достъпните части могат да се нагорецят, когато аспиратора се използва съвместно с уреди за готвене.

ПОДДРЪЖКА

• Аспираторът и неговият филтър трябва да се почистват редовно според инструкциите.
• Изключете уреда или извадете щепсела от електрическата мрежа, преди да извършвате каквато и да е работа по поддръжката.
• Почистете аспиратора с влажна кърпа и неутрален течен препарат.
• С уредът могат да се използват максимум 4 котлона.

Символът върху продукта или върху документа придружаващ продукта показва, че този уред не трябва да се третира като домакински отпадъци. Вместо това той трябва да се предаде на подходящия сборен пункт за рециклиране на електрически и електронни уреди. Унищожаването трябва да се извърши в съответствие с местните закони за опазване на околната среда и унищожаване на отпадъци.

Номинално напрежение и честота: 220-240V\~ 50/60Hz

Входяща мощност на двигателя: 115W

При определени обстоятелства електрическият уред може да представлява опасност.

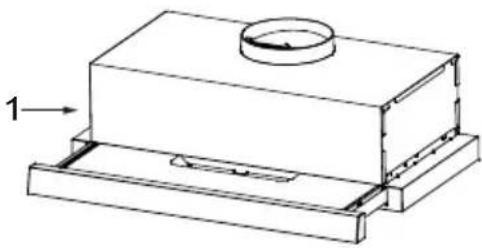

КОМПОНЕНТИ

No	Кол-во	Продуктов компонент
1	1	Корпус на капака с: контроли, светлина,вентилатор, филтър.
2	2	Филтър с активен въглен (2 по избор)
3	4	Винтове 5 x 50
4	4	Пластмасови тапи за стена

• Според фигурата, проверете позицията на аспиратора в шкафа. Дървените ленти трябва да са подравнени с 4-те гнезда за ключалка в горната част на аспиратора. Върху корпуса монтирайте 4 винта (доставени) според относителната позиция на 4 отвора за ключове в долната част на капака. Степента на завинтване трябва да е удобна за следващата инсталация.
• Закачете капака и оставете неговите 4 дупки за ключове да се насочат към винтовете, 4-те винта трябва да са в тесните части на дупките за ключове. Винтовете трябва да се затегнат здраво, уверете се, че инсталацията между аспиратора и шкафа е достатъчно затегната.
• Поставете винтове в отворите за сигурност, в случай на преместване на аспиратора отпред и отзад, така че използването да е по-безопасно

Информация

Когато режете или пробивате в стена или таван, не повреждайте електрически кабели или други скрити съоръжения.

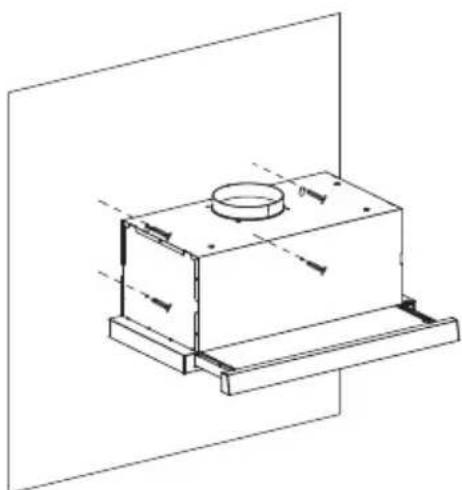

МЕТОД 2

z ☐ В монтажната повърхност в шкафа не се адаптирайте, за да монтирате аспиратора, след което, както е показано на фигура, фиксирайте позицията на аспиратора на стената.
z ☐ На стената монтирайте 2 винта (доставени) според относителното положение на двата отвора за ключове на гърба на аспиратора.
z ☐ Степента на завинтване трябва да е удобна за следвращата инсталация.
z ☐ Също така монтирайте винтове в отворите за сигурност, в случай на преместване на предния и задния капак, така че използването да е по-безопасно.

Монтирането на аспиратори, вградени в комбинирани шкафове, е същото като предишния метод.

Информация

Поздравления за покупката на нашия аспиратор, който е проектиран да включва много превъзходни функции, които ви позволяват да изразите живота си най-пълно. Преди да инсталирате и/или използвате аспиратора, прочетете внимателно всички инструкции.

Аспираторът не трябва да се монтира и свързва към димоотводи, където са монтирани други уреди и които използват друга енергия, различна от електричество (готварски котлони с бойлер (гама/газ) и др.).

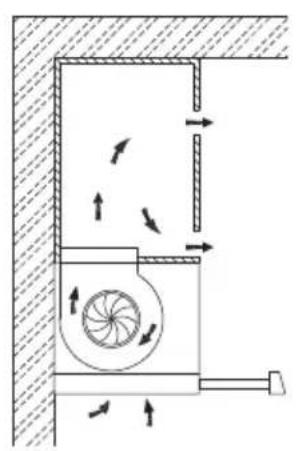

Тук има два режима на вентилация, режим на извличане на въздух и режим на рециркулация, преди инсталиране трябва да изберете един от тях.

При режим на извличане на въздух, въздухът се извежда извън къщата чрез тръба.

Режим на рециркулация, въздухът се пречиства и изпуска в къщата.

Режим на рециркулация Режим на извличане на въздух

Информация

При режим на рециркулация, шкафът се нуждае от вентилационен отвор.

Режим на рециркулация, винаги да е с филтър с активен въглен.

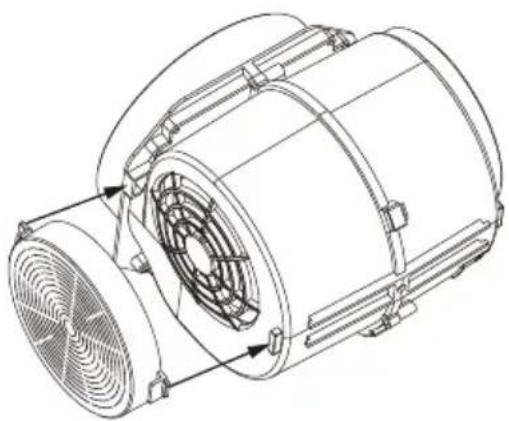

При режим на рециркулация, когато филтърът с активен въглен е прикрепен, всмукателната мощност ще бъде намалена.

Операция

Проверете предварително

Проверете безопасното състояние на уреда:

• Проверете дали има видими дефекти.
• Проверете дали всички части на уреда са здраво монтирани.
  ● В дясната част на аспиратора. (За някои модели)
• Има 2 скорости на мотора и ключ за включване и изключване на лампата.
• Превключвател на шкафчето за работа.

Светлинна операция

• [ ]=Изключено
• [★=Включено

Моторна операция

• [ʃ]= Изключено
• [ ]= Настройка на ниска мощност
● [I]= Настройка на висока мощност

• Филтрите трябва да бъдат почиствани на всеки 2 месеца работа или по-често при по-интензивна употреба на аспиратора. Филтрите могат да бъдат измивани в съдомиялна.

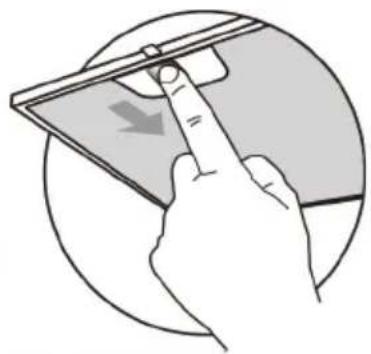

• Издърпайте комфортните панели, за да ги отворите.
• Отстранете филтрите един по един, като ги натискате към задната страна на аспиратора и едновременно с това издърпвате надолу.
• Измийте филтрите, като внимавате да не ги прегъвате. Оставете ги да изсъхнат преди да ги монтирате отново. (Цветът на повърхността на филтрите може да се промени с времето, но това не оказва влияние на ефективността на филтрите).
• Когато монтирате филтрите отново, бъдете сигурни, че ръкохватката е видима от външната страна.
• Затворете плъзгащия се аспириращ панел.

Тези филтри не могат да се мият и не могат да бъдат регенерирани, а трябва да се подменят приблизително на всеки 4 месеца работа или по-често при по-интензивна употреба.

• Отстранете металлите филтри за мазнина.
• Отстранете наситените филтри активен въглен.
  ● Фиксирайте новите филтри.
• Върнете на мястото металните филтри за мазнина.

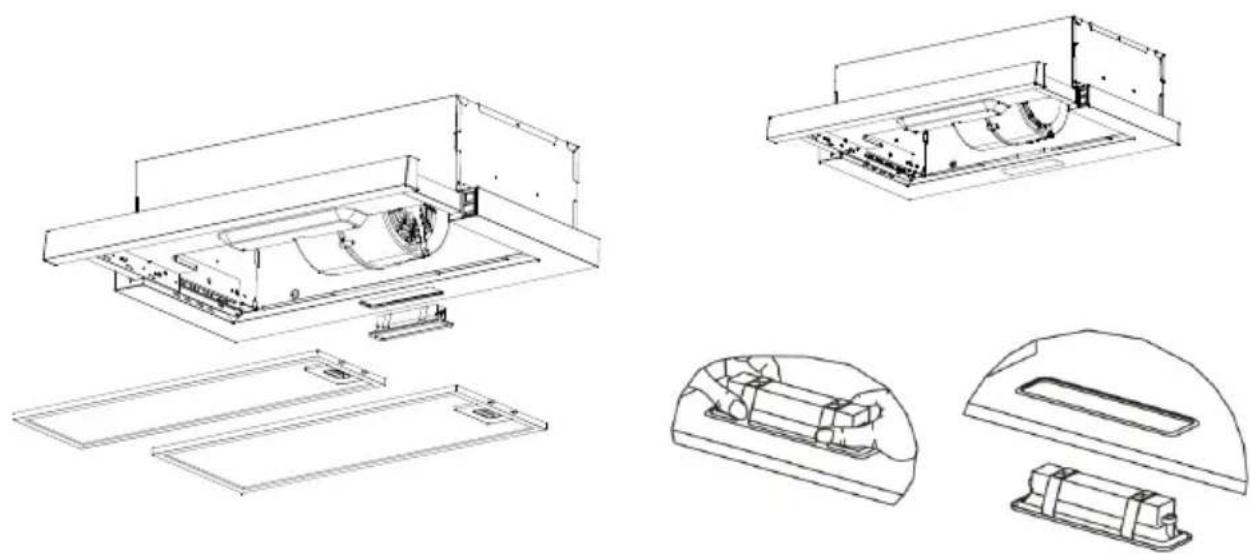

Смяна на осветлението

Осветлението вътре в уреда се осигурява от 1,5W LED светлина.

За да смените LED лампата, продължете както следва:

1. Изключете уреда от електрическата мрежа или изключете прекъсвача.
2. Отстранете металлите филтри (вижте Почистване и смяна на филтри) .
3. Отстранете лампата, като дръпнете нейния монтаж от тялото на аспиратора (това може да изисква прилагане на натиск или сила) и изключете конектора на лампата.
4. Сменете лампата с нова от същия тип, като се уверите, че сте свързали лампата със светлинния кабел правилно.
5. Поставете отново металните филтри за мазнина.

	Макс.мощност	Напрежение	Снимка	Кап. на лампата	ILCOS D код
Самобалас-тирани LEDмодули	1.5W	220V-240V	Квадрат/Диаметър:33.2mmx120mm	/	DBS-1.5-H-33.2/120

ИЗХВЪРЛЯНЕ

Европейската директива 2012/19/EC относно отпадъците от електрическо и електронно оборудване (WEEE) изисква старите домакински електрически уреди да не се изхвърлят в нормалния несортиран битов поток от отпадъци. Старите уреди трябва да се събират отделно, за да се оптимизира възстановяването и рециклирането на материалите, които съдържат, и да се намали въздействието върху човешкото здраве и околната среда.

Символът със зачеркнат „кофа за боклук“ върху продукта ви напомня за вашето задължение, че когато изхвърляте уреда, той трябва да бъде събиран отделно. Потребителите трябва да се свържат с местните власти или търговец на дребно за информация относно правилното изхвърляне на техния стар уред.

Грешка	Причина	Решение
Лампата свети, но моторът не работи	Лопатките са блокирани.	Проверете лопатките.
	Кондензаторът е повреден.	Сменете кондензатора.
	Моторът е повреден.	Сменете мотора.
	Вътрешното окабеляване на мотора е прекъснато/откачено. Може да се получи неприятна миризма.	Сменете мотора.
И лампата, и мотора не работят	Освен горепосоченото, проверете следното:
	Лампата е повредена	Сменете лампата.
	Разхлабен захранващ кабел.	Свържете проводниците според електрическата схема.
Изтичане на масло	Изходът и вентилационният вход не са плътно затворени.	Свалете изхода и го запечатайте с лепило.
Вибрация	Лопатките, ако са повредени, могат да причинят вибрации.	Сменете лопатките.
	Моторът не е здраво закрепен.	Затегнете мотора здраво.
	Аспираторът не е здраво закрепен.	Закрепете плътно аспиратора.
Недостатъчно засмукване	Разстоянието между аспиратора и плота е твърде голямо.	Регулирайте отново разстоянието.
	Твърде много вентилация от отворени врати или прозорци.	Изберете ново място за инсталиране на уреда или затворете някои врати/прозорци.
Машина та се накланя	Фиксиращите винтове не са достатъчно затегнати.	Затегнете фиксиращия винт и го направете хоризонтален.
	Висящите винтове не са достатъчно стегнати.	Затегнете окачващия винт и го направете хоризонтален.

PIO6L03IX

PIO6L03W
