JetStream TL-SL2218 - Switch de rede TP-LINK - Manual de utilização gratuito

Tipo de produto	Switch de rede (switch)
Marca	TP-Link
Modelo	JetStream TL-SL2218
Número de portas Ethernet	16 portas 10/100 Mbps + 2 portas combo SFP
Alimentação	Rede elétrica via adaptador ou cabo de alimentação fornecido
Funções principais	Administração via interface Web (HTTP) e linha de comando (CLI); gerenciamento Smart
Instalação	Sobre mesa (com pés de borracha) ou em rack (com suportes)
Dimensões (L x P x A)	440 x 180 x 44 mm (padrão 19 polegadas)
Peso	Aproximadamente 1,5 kg
Temperatura de operação	0°C a 40°C
Umidade de operação	10% a 90% sem condensação
Endereço IP padrão	192.168.0.1
Identificador padrão	admin (em minúsculas)
Porta console	Sim, para administração CLI
Acessórios fornecidos	Cabo de alimentação, suportes de montagem, pés de borracha, cabo console
Manutenção e limpeza	Limpar com um pano seco; não usar produtos líquidos
Segurança	Não desmontar; desconectar para desligar; evitar água e umidade
Garantia	Garantia limitada TP-Link (duração indicada na embalagem)
Reparabilidade	Aparelho selado: qualquer abertura invalida a garantia; contatar o suporte TP-Link

Perguntas frequentes - JetStream TL-SL2218 TP-LINK

Como instalar o switch sobre uma mesa?

Coloque o switch sobre uma superfície plana e resistente. Remova as proteções dos pés de borracha fornecidos e fixe-os nos quatro cantos sob o aparelho.

Como instalar o switch em um rack?

Fixe os suportes de montagem fornecidos em cada lado do switch com os parafusos. Em seguida, use parafusos adequados (não fornecidos) para fixar o switch ao rack.

Como conectar um cabo Ethernet ao switch?

Conecte um cabo RJ45 a uma das portas Ethernet do switch. Você ouvirá um clique quando o conector estiver bem encaixado.

Como conectar um módulo SFP?

Insira um módulo SFP compatível no slot SFP apropriado. Certifique-se da orientação correta.

Como configurar o endereço IP para acessar o switch?

Defina o endereço IP do seu computador na mesma sub-rede que o switch, por exemplo 192.168.0.x (x de 2 a 254) com a máscara 255.255.255.0.

Como acessar a interface de administração do switch?

Abra um navegador e digite http://192.168.0.1. Insira 'admin' nos campos nome de usuário e senha, e clique em 'Login'.

O que fazer se eu esquecer a senha de administração?

A senha padrão é 'admin'. Se alterada e esquecida, realize uma reinicialização física pressionando o botão de reset (se presente). Consulte o manual para mais detalhes.

Como usar a porta console?

Para modelos equipados, conecte o cabo console fornecido entre o switch e um computador. Use um software de terminal (ex: PuTTY) para acessar a interface CLI.

O que significam os indicadores luminosos no switch?

Os indicadores LED mostram o estado das conexões: verde fixo = link ativo, piscando = atividade, apagado = sem conexão. Consulte o manual para detalhes.

Onde baixar o manual completo do TL-SL2218?

Você pode baixar o manual em PDF gratuitamente em sites como notice-facile.com ou diretamente no site de suporte da TP-Link.

MANUAL DE UTILIZADOR JetStream TL-SL2218 TP-LINK

- Instalação numa mesa/secretária

Para instalar o dispositivo sobre uma mesa/secretária, por favor siga os passos abaixo:

1. Coloque o dispositivo sobre uma superfície plana e forte o suficiente para aguentar com o peso do dispositivo.
2. Retire as películas adesivas dos pés de borracha.
3. Coloque os pés de borracha nas áreas indicadas para o efeito na base do produto.

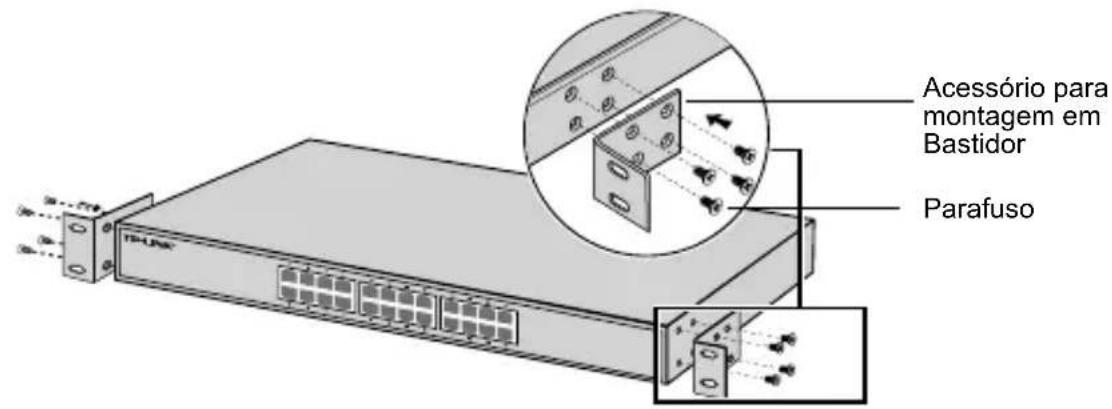

- Instalação em Bastidor

Se o seu dispositivo for fornecido com acessórios para montagem em Bastidor poderá instalar o seu produto num bastidor. Siga as instruções abaixo:

1. Verifique a estabilidade do Bastidor.
2. Fixe através dos parafusos fornecidos os acessórios de montagem em Bastidor em cada um dos lados do produto.

1. Após os acessórios de fixação estarem colocados no dispositivo, utilize os parafusos adequados (não incluídos) ao bastidor para fixar o dispositivo.

Ligação

- Porta Ethernet

Utilize um cabo de rede RJ45 para ligar uma porta do Switch ao computador tal como apresentado na seguinte figura.

- Porta SFP

Nos Switches com portas SFP poderão ser instalados módulos SFP. Se um transceiver SFP for instalado num slot e tiver uma ligação ativa na respetiva porta, a porta RJ45 correspondente será desativada e não poderá ser utilizada.

- Porta de Consola

Para Switches com porta de consola, poderá ligar o seu computador via cabo de consola ao switch. De seguida, poderá utilizar a interface de linha de comandos para gerir o switch.

Ligue o conector fêmea do cabo de energia fornecido na entrada de energia do dispositivo e o conector macho numa tomada elétrica.

1. Configure um endereço IP no seu PC na mesma sub-rede da interface de gestão do seu Router. O endereço IP deve ser no seguinte formato: 192.168.0.x ("x" pode ser um valor entre 2 e 254); a máscara de sub-rede deve ser 255.255.255.0.
2. Utilize um Navegador Web e introduza o endereço predefinido http://192.168.0.1 na barra de endereços e pressione Enter.
3. Introduza admin (letras minúsculas) no campo User Name e Password e clique em Login ou pressione Enter.
4. Após iniciar a sessão com sucesso, poderá configurar o Switch através da interface de gestão.

- Configurar o Switch utilizando a Linha de Comandos (apenas para Switches Smart e Switches com gestão)

Poderá iniciar a sessão via Interface de Linha de Comandos e gerir o Switch. Para mais informações e instruções detalhadas sobre o processo, por favor consulte o guia da Interface de Linha de Comandos.

- Configurar o Switch via utilitário de Configuração (Apenas para Switches da linha Easy Smart)

Poderá utilizar o software Easy Smart Configuration Utility para gerir a sua rede de Switches Easy Smart. Para mais informações sobre o processo, por favor consulte o Guia de Utilizador do Utilitário.

Asennus

- Pöytäasennus

Informação de Segurança

• Quando um produto possui um botão on/off (ligado/desligado), esta é uma das formas de desligar o produto. Para produtos sem o botão on/off (ligado/desligado), a única forma de desligar completamente o produto é removendo-o da tomada elétrica ou desligando o respectivo adaptador de alimentação. O dispositivo desligado irá manter-se pronto a operar.
• Não abra este produto nem tente repará-lo; pode ficar exposto a altas voltagens perigosas e/ou a outros perigos. Abrir um componente ou produto selado anulará a garantia. Para reparação do produto, por favor, contactenos.
• Não utilize este produto na proximidade de água.

Garantia Limitada de Produto TP-LINK

Apenas para Produtos da Marca TP-LINK.

ESTA GARANTIA DÁ-LHE DIREITOS LEGAIS ESPECÍFICOS E PODERÁ TER OUTROS DIREITOS QUE VARIAM ENTRE ESTADOS (OU ENTRE PAÍSES OU PROVÍNCIAS).

ATÉ AO LIMITE PERMITIDO PELA LEI LOCAL, ESTA GARANTIA E OS RECURSOS ESTABELECIDOS NELA SÃO EXCLUSIVOS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, RECURSOS E CONDIÇÕES.

A TP-LINK fornece garantia a qualquer produto da marca TP-LINK contido na embalagem original do produto, contra qualquer defeito nos materiais e construção, quando o mesmo é utilizado em condições normais e de

acordo com as orientações fornecidas pela TP-LINK, por um período definido pelo do serviço de apoio local a partir da data de compra pelo utilizador final.
