JetStream TL-SL2218 - Netzwerkschalter TP-LINK - Kostenlose Bedienungsanleitung

Produkttyp	Netzwerk-Switch
Marke	TP-Link
Modell	JetStream TL-SL2218
Anzahl Ethernet-Ports	16 Ports 10/100 Mbps + 2 Combo-SFP-Ports
Stromversorgung	Netzteil über Adapter oder mitgeliefertes Netzkabel
Hauptfunktionen	Verwaltung über Webinterface (HTTP) und Kommandozeile (CLI); Smart-Management
Installation	Auf Tisch (mit Gummifüßen) oder im Rack (mit Montagewinkeln)
Abmessungen (B x T x H)	440 x 180 x 44 mm (Standard 19 Zoll)
Gewicht	Ca. 1,5 kg
Betriebstemperatur	0°C bis 40°C
Betriebsfeuchtigkeit	10% bis 90% ohne Kondensation
Standard-IP-Adresse	192.168.0.1
Standard-Benutzername	admin (Kleinbuchstaben)
Konsolenport	Ja, für CLI-Verwaltung
Mitgeliefertes Zubehör	Netzkabel, Montagewinkel, Gummifüße, Konsolenkabel
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; keine flüssigen Reinigungsmittel verwenden
Sicherheit	Nicht zerlegen; zum Ausschalten Netzstecker ziehen; Wasser und Feuchtigkeit vermeiden
Garantie	Eingeschränkte TP-Link-Garantie (Dauer auf Verpackung angegeben)
Reparierbarkeit	Versiegeltes Gerät: Öffnen führt zum Garantieverlust; TP-Link-Support kontaktieren

Häufig gestellte Fragen - JetStream TL-SL2218 TP-LINK

Wie installiere ich den Switch auf einem Schreibtisch?

Stellen Sie den Switch auf eine ebene und stabile Oberfläche. Entfernen Sie die Schutzfolien der mitgelieferten Gummifüße und befestigen Sie diese an den vier Ecken unter dem Gerät.

Wie installiere ich den Switch in einem Rack?

Befestigen Sie die mitgelieferten Montagewinkel mit den Schrauben an beiden Seiten des Switches. Verwenden Sie dann passende Schrauben (nicht im Lieferumfang), um den Switch im Rack zu befestigen.

Wie schließe ich ein Ethernet-Kabel an den Switch an?

Schließen Sie ein RJ45-Kabel an einen der Ethernet-Ports des Switches an. Sie hören ein Klicken, wenn der Stecker richtig eingerastet ist.

Wie schließe ich ein SFP-Modul an?

Setzen Sie ein kompatibles SFP-Modul in den dafür vorgesehenen SFP-Steckplatz ein. Achten Sie auf die richtige Ausrichtung.

Wie konfiguriere ich die IP-Adresse für den Zugriff auf den Switch?

Stellen Sie die IP-Adresse Ihres Computers im selben Subnetz wie der Switch ein, z.B. 192.168.0.x (x von 2 bis 254) mit der Subnetzmaske 255.255.255.0.

Wie greife ich auf die Verwaltungsoberfläche des Switches zu?

Öffnen Sie einen Browser und geben Sie http://192.168.0.1 ein. Geben Sie 'admin' in die Felder Benutzername und Passwort ein und klicken Sie auf 'Anmelden'.

Was tun, wenn ich das Admin-Passwort vergessen habe?

Das Standardpasswort ist 'admin'. Wenn es geändert und vergessen wurde, führen Sie einen Hardware-Reset durch, indem Sie die Reset-Taste gedrückt halten (falls vorhanden). Weitere Details finden Sie in der Anleitung.

Wie verwende ich den Konsolenport?

Verbinden Sie bei entsprechenden Modellen das mitgelieferte Konsolenkabel zwischen Switch und Computer. Verwenden Sie eine Terminal-Software (z.B. PuTTY), um auf die CLI zuzugreifen.

Was bedeuten die Leuchtanzeigen am Switch?

Die LED-Anzeigen zeigen den Verbindungsstatus: grün dauerhaft = aktive Verbindung, blinkend = Aktivität, aus = keine Verbindung. Details entnehmen Sie der Anleitung.

Wo kann ich die vollständige Anleitung für den TL-SL2218 herunterladen?

Sie können die Anleitung kostenlos im PDF-Format auf Websites wie notice-facile.com oder direkt auf der TP-Link-Supportseite herunterladen.

BEDIENUNGSANLEITUNG JetStream TL-SL2218 TP-LINK

Zum Betrieb auf einem Tisch gehen Sie bitte wie folgt vor:

1. Positionieren Sie das Gerät auf einer ebenen und ausreichend stabilen Oberfläche.
2. Entfernen Sie die Aufkleber von den Gummifüßen.
3. Bringen Sie die Gummifüße auf der Unterseite des Gerätes an den dafür vorgesehenen Stellen an.

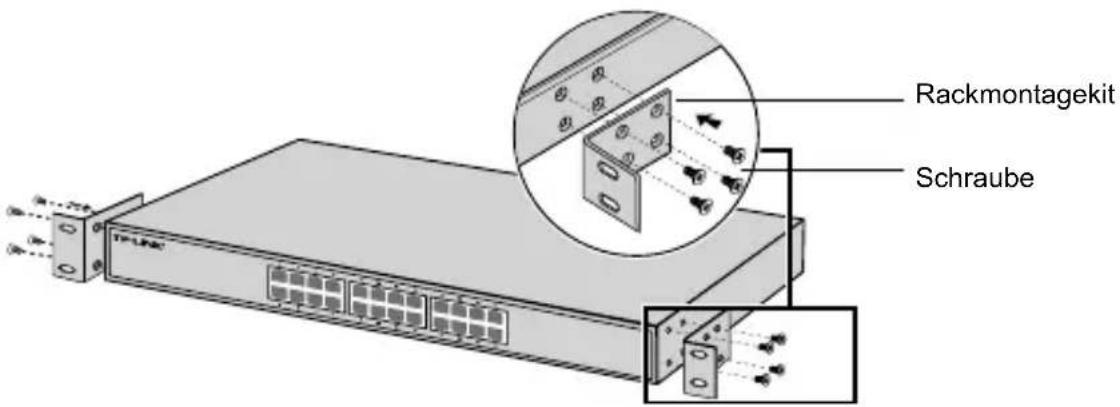

- Rackmontage

Zum Betrieb in einem Rack folgen Sie bitte diesen Anweisungen:

1. Stellen Sie sicher, dass Ihr Rack geerdet und ausreichend stabil ist.
2. Bringen Sie das mitgelieferte Rackmontagekit mit den Schrauben an den vorgesehenen Stellen an.

1. Nachdem das Rackmontagekit angebracht wurde, fixieren Sie dies in Ihrem Rack (Schrauben hierfür befinden sich nicht im Lieferumfang).

Verbindung

- Ethernet-Port

Verbinden Sie einen Ethernet-Port des Switches mittels eines RJ45-Kabels mit Ihrem Computer, wie im Bild gezeigt.

Hat Ihr Switch einen SFP-Port, können Sie diesen mit einem SFP-Modul bestücken. Besteht an diesem eine Verbindung, wird der zugehörige Combo-Ethernet-Port deaktiviert.

- Konsolenanschluss

Switches mit Konsolenanschluss können über diesen mittels eines Konsolenkabels mit Ihrem Computer verbunden werden. Damit sind Sie in der Lage, Ihren Switch über CLI zu konfigurieren.

Verbinden Sie das mitgelieferte Netzkabel mit dem Switch und einer spannungsführenden Steckdose.

- Konfigurieren des Switches mittels Weboberfläche

1. Geben Sie Ihrem Switch eine IP-Adresse aus dem selben Subnetz wie Ihr Switch. Die IP-Adresse sollte also 192.168.0.x lauten (wobei "x" für eine Zahl von 2 bis 254 steht) und die Subnetzmaske 255.255.255.0.
2. Öffnen Sie Ihren Webbrowser und besuchen Sie die Adresse http://192.168.0.1.
3. Geben Sie admin als Benutzername und Passwort ein. Klicken Sie dann Login oder drücken Sie Enter.
4. Nach erfolgtem Login können Sie den Switch konfigurieren.

- Konfiguration mittels CLI (Kommandozeile) (Nur für Smart-Switches und Managed Switches)

Sie können Ihren Switch auch über CLI verwalten. Detaillierte Anweisungen hierzu finden Sie im CLI-Handbuch.

- Konfigurieren des Switches mittels des Utilitys (Nur für Easy-Smart-Switches)

Mittels des Easy-Smart-Konfigurationstools können Sie alle Easy-Smart-Switches in Ihrem Netz zentral verwalten. Detaillierte Anweisungen hierzu finden Sie im Handbuch zum Utility.

Installation

• Hat ein Produkt eine POWER-Taste, kann das Gerät damit komplett abgeschaltet werden. Produkte ohne POWER-Taste können einzig und allein durch Trennen des Spannungsadapters komplett ausgeschaltet werden. Das von der Spannungsversorgung getrennte Gerät behält jedoch seine Konfiguration.
• Öffnen Sie dieses Produkt nicht und versuchen Sie nicht, es zu warten oder zu reparieren. Sie könnten Spannungsschlägen oder anderen Gefahren ausgesetzt sein. Das Entfernen oder Beschädigen eines Siegels lässt die Garantie erlöschen. Bitte wenden Sie sich an uns, wenn Ihr Gerät defekt ist.
• Betreiben Sie dieses Produkt nicht in der Nähe von Wasser.

Eingeschränkte Produktgarantie von TP-LINK

Nur für Original-TP-LINK-Produkte.

DIESE GARANTIE VERLEIHT IHNEN BESTIMMTE RECHTE, DIE VON DEM VERKAUFSLAND ABHÄNGIG SEIN KÖNNEN.

BIS ZU DEN GESETZLICHEN GRENZEN ERSETZEN DIESE GARANTIE UND DIESE HILFESTELLUNGEN ANDERSARTIGE GARANTIEN, HIFLESTELLUNGEN UND KONDITIONEN.

TP-LINK garantiert für einen einwandfreien Zustand von originalverpackten TP-LINK-Geräten hinsichtlich Funktion und Materialverarbeitung, normale Benutzung vorausgesetzt.
