JetStream TL-SL2218 - Nätverksswitch TP-LINK - Gratis bruksanvisning och manual

Produkttyp	Nätverksswitch
Märke	TP-Link
Modell	JetStream TL-SL2218
Antal Ethernet-portar	16 portar 10/100 Mbps + 2 combo SFP-portar
Strömförsörjning	Nätström via medföljande adapter eller strömkabel
Huvudfunktioner	Administration via webbgränssnitt (HTTP) och kommandorad (CLI); Smart-hantering
Installation	På skrivbord (med gummifötter) eller i rack (med monteringsvinklar)
Mått (B x D x H)	440 x 180 x 44 mm (standard 19 tum)
Vikt	Cirka 1,5 kg
Driftstemperatur	0°C till 40°C
Luftfuktighet vid drift	10% till 90% utan kondensation
Standard IP-adress	192.168.0.1
Standardanvändarnamn	admin (gemener)
Konsolport	Ja, för CLI-administration
Medföljande tillbehör	Strömkabel, monteringsvinklar, gummifötter, konsolkabel
Underhåll och rengöring	Rengör med en torr trasa; använd inte vätskor
Säkerhet	Demontera inte; koppla bort strömmen; undvik vatten och fukt
Garanti	TP-Links begränsade garanti (varaktighet anges på förpackningen)
Reparerbarhet	Förseglad enhet: öppning ogiltigförklarar garantin; kontakta TP-Link support

Vanliga frågor - JetStream TL-SL2218 TP-LINK

Hur installerar jag switchen på ett skrivbord?

Placera switchen på en plan och stabil yta. Ta bort skydden från de medföljande gummifötterna och fäst dem i de fyra hörnen under enheten.

Hur installerar jag switchen i ett rack?

Fäst de medföljande monteringsvinklarna på varje sida av switchen med skruvarna. Använd sedan lämpliga bultar (medföljer ej) för att fästa switchen i racket.

Hur ansluter jag en Ethernet-kabel till switchen?

Anslut en RJ45-kabel till en av switchens Ethernet-portar. Du hör ett klick när kontakten är ordentligt insatt.

Hur ansluter jag en SFP-modul?

Sätt i en kompatibel SFP-modul i avsett SFP-uttag. Kontrollera att den är rätt orienterad.

Hur konfigurerar jag IP-adressen för att komma åt switchen?

Ställ in din dators IP-adress i samma subnät som switchen, till exempel 192.168.0.x (x från 2 till 254) med nätmask 255.255.255.0.

Hur kommer jag åt switchens administrationsgränssnitt?

Öppna en webbläsare och ange http://192.168.0.1. Ange 'admin' i fälten användarnamn och lösenord, klicka sedan på 'Logga in'.

Vad gör jag om jag glömt administrationslösenordet?

Standardlösenordet är 'admin'. Om det ändrats och glömts, utför en hårdvaruåterställning genom att hålla in återställningsknappen (om sådan finns). Se manualen för mer information.

Hur använder jag konsolporten?

För modeller med konsolport, anslut den medföljande konsolkabeln mellan switchen och en dator. Använd en terminalprogramvara (t.ex. PuTTY) för att komma åt CLI-gränssnittet.

Vad betyder lysdioderna på switchen?

Lysdioderna LED visar anslutningsstatus: fast grönt = aktiv länk, blinkande = aktivitet, släckt = ingen anslutning. Se manualen för detaljer.

Var kan jag ladda ner den fullständiga manualen för TL-SL2218?

Du kan ladda ner manualen som PDF gratis på webbplatser som notice-facile.com eller direkt från TP-Links supportsida.

BRUKSANVISNING JetStream TL-SL2218 TP-LINK

För att installera enheten på datorn, följ stegen nedan:

1. Ställ in enheten på en plan yta tillräckligt stark för att stödja hela vikten inklusive alla beslag.
2. Ta bort självhäftande papper från gummifötterna.
3. Vänd enheten och fäst de medföljande gummifötterna på de infällda ytorna på botten vid varje hörn.

- Rackinstallation

För att installera enheten i ett rack, följ instruktionerna nedan:

1. Kontrollera jordning och stabiliteten av racket.
2. Fäst de medföljande rackmonteringsfästena på vardera sidan av enheten med medföljande skruvar.

1. Efter att konsolerna är fästade i enheten använd lämpliga skruvar (medföljer ej) för att låsa fästena till racket.

Anslutning

- Ethernet-port

Anslut en Ethernet-port av övergången till datorn med RJ45-kabel som följande bild visas.

- SFP-port

För switchar med SFP-portar kan du ansluta en SFP-port till en SFP-modul. Om en SFP transceiver är installerad i ett spår och har en giltig länk på porten, kommer den associerade RJ45-port att inaktiveras och kan inte användas.

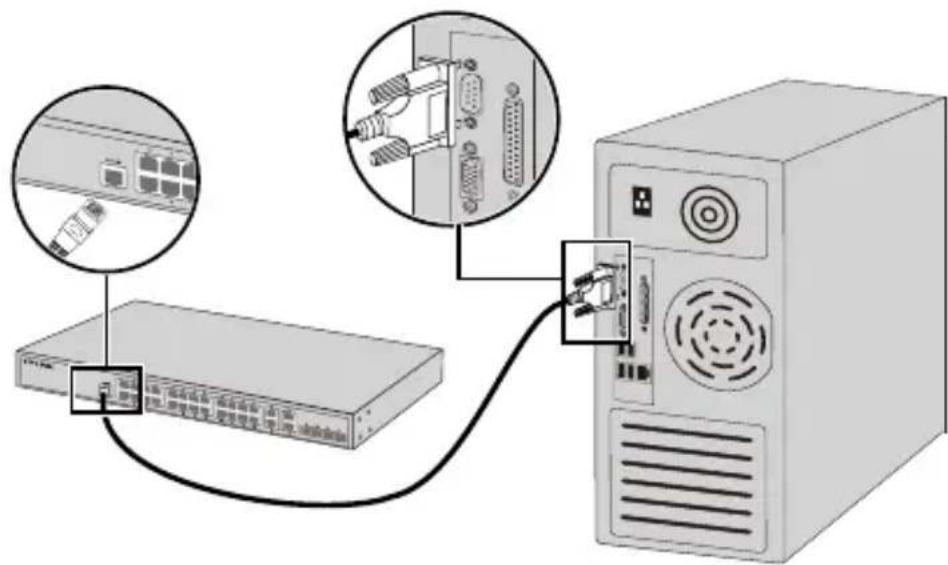

- Konsolport

För switchar med konsolport, kan du ansluta konsolporten till datorn genom konsolkabeln. Ladda sedan CLI för att administrera switchen.

Anslut honkontakten av den medföljande nätsladden i eluttaget på enheten, och han-kontakten i ett eluttag.

- Konfigurera Switch med hjälp av GUI

1. Ställ in IP-adressen till din dator i samma subnät av växeln. IP-adressen är 192.168.0.x ("x" är vilket tal som helst från 2 till 254); nätmasken är 255.255.255.0.
2. Öppna en webbläsare och skriv in standard administrationsadress http://192.168.0.1 i adressfältet i webbläsaren och tryck sedan på Enter.
3. Ange admin som är standard användarnamn och lösenord, båda med små bokstäver. Klicka sedan på knappen Logga in eller tryck på Enter.
4. Efter en lyckad inloggning kan du konfigurera switchen via administrationssidan.

- Konfigurera Switch med hjälp av CLI (Endast för smarta switchar och kontrollerade switchar)

Du kan logga in till switchen och få åtkomst till CLI för att adminsitrera switchen. För detaljerade instruktioner om hur man gör detta, hänvisas till CLI Guide.

- Konfigurera Switchen med hjölp av Utility (Endast för Easy smarta switchar)

Du kan använda Easy Smart Configuration Utility att centralt hantera hela nätverk av Easy smarta switchar. För detaljerade instruktioner om hur man gör detta, se Utility användarhandboken.

Montering

- Skrivebordsmontering

• Om en produkt har en strömbrytare (power on/off) är det ett av sätten att stänga av produkten. Produkter som inte har strömbrytare kan enbart stängas av genom att koppla från produkten eller nätadaptern från strömkällan. Den frånkopplade enheten ska fortsätta vara driftsklar.
• Försök inte öppna produkten eller utföra service på den, det kan utsätta dig för farlig spänning eller andra risker. Att öppna en försluten komponent eller produkt upphäver garantin. Kontakta oss för service.
• Använd inte produkten nära vatten.

TP-LINK begränsad produktgaranti

Enbart för produkter av märket TP-LINK.

DEN HÄR GARANTIN GER DIG SPECIFIKA FORMELLA RÄTTIGHETER OCH DU KAN HA ANDRA RÄTTIGHETER SOM VARIERAR FRÅN LAND TILL LAND (ELLER STAT ELLER PROVINS).

I DEN OMFATTNING SOM LOKALA LAGAR TILLÅTER ÄR DENNA GARANTI OCH GOTTGÖRANDEN EXKLUSIVA OCH I STÄLLET FÖR ALLA ANDRA GARANTIER, GOTTGÖRANDEN OCH VILLKOR.

TP-LINK garanterar maskinvara av märket TP-LINK i sin originalförpackning mot defekter i material eller sammansättning vid normal användning enligt TP-LINKs riktlinjer och under en period beroende på lokal underhållsservice baserat från ursprungliga inköpsdatumet för slutanvändaren.
