JetStream TL-SL2218 - Commutateur réseau TP-LINK - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	TP-Link
Modèle	JetStream TL-SL2218
Nombre de ports Ethernet	16 ports 10/100 Mbps + 2 ports combo SFP
Alimentation	Secteur via adaptateur ou cordon d'alimentation fourni
Fonctions principales	Administration via interface Web (HTTP) et ligne de commande (CLI) ; gestion Smart
Installation	Sur bureau (avec pieds caoutchouc) ou en rack (avec équerres)
Dimensions (L x P x H)	440 x 180 x 44 mm (standard 19 pouces)
Poids	Environ 1,5 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Adresse IP par défaut	192.168.0.1
Identifiant par défaut	admin (en minuscules)
Port console	Oui, pour administration CLI
Accessoires fournis	Cordon d'alimentation, équerres de montage, pieds caoutchouc, câble console
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser de produits liquides
Sécurité	Ne pas démonter ; débrancher pour mise hors tension ; éviter l'eau et l'humidité
Garantie	Garantie limitée TP-Link (durée indiquée sur l'emballage)
Réparabilité	Appareil scellé : toute ouverture annule la garantie ; contacter le support TP-Link

FOIRE AUX QUESTIONS - JetStream TL-SL2218 TP-LINK

Comment installer le switch sur un bureau ?

Placez le switch sur une surface plane et résistante. Retirez les protections des pieds caoutchouc fournis et fixez-les aux quatre coins sous l'appareil.

Comment installer le switch dans un rack ?

Fixez les équerres de montage fournies de chaque côté du switch à l'aide des vis. Utilisez ensuite des boulons adaptés (non fournis) pour fixer le switch au rack.

Comment connecter un câble Ethernet au switch ?

Connectez un cordon RJ45 à l'un des ports Ethernet du switch. Vous entendre un déclic lorsque le connecteur est bien enfiché.

Comment connecter un module SFP ?

Insérez un module SFP compatible dans l'emplacement SFP prévu à cet effet. Assurez-vous de l'orientation correcte.

Comment configurer l'adresse IP pour accéder au switch ?

Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que le switch, par exemple 192.168.0.x (x de 2 à 254) avec le masque 255.255.255.0.

Comment accéder à l'interface d'administration du switch ?

Ouvrez un navigateur et saisissez http://192.168.0.1. Entrez 'admin' dans les champs nom d'utilisateur et mot de passe, puis cliquez sur 'Login'.

Que faire si j'ai oublié le mot de passe d'administration ?

Le mot de passe par défaut est 'admin'. Si modifié et oublié, effectuez un reset matériel en maintenant le bouton de réinitialisation (si présent). Consultez la notice pour plus de détails.

Comment utiliser le port console ?

Pour les modèles équipés, connectez le câble console fourni entre le switch et un ordinateur. Utilisez un logiciel terminal (ex : PuTTY) pour accéder à l'interface CLI.

Que signifient les voyants lumineux sur le switch ?

Les voyants LED indiquent l'état des connexions : vert fixe = liaison active, clignotant = activité, éteint = pas de connexion. Consultez la notice pour le détail.

Où télécharger la notice complète du TL-SL2218 ?

Vous pouvez télécharger la notice au format PDF gratuitement sur des sites comme notice-facile.com ou directement sur le site de support TP-Link.

MODE D'EMPLOI JetStream TL-SL2218 TP-LINK

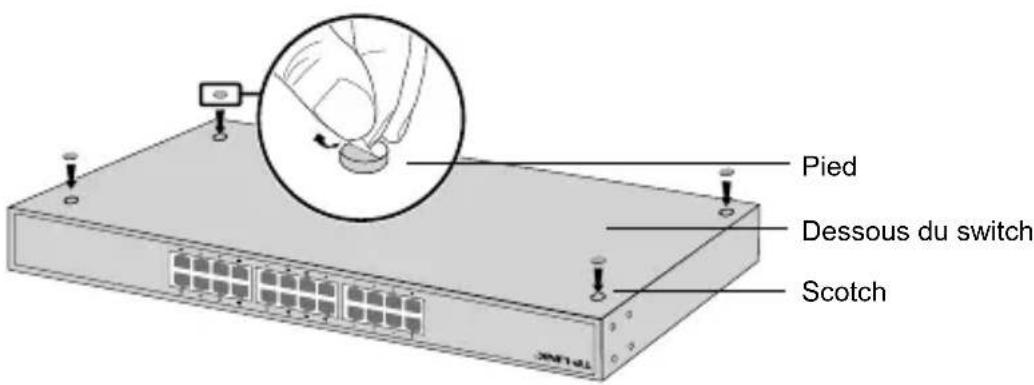

Pour installer le switch sur un bureau, suivre les étapes suivantes :

1. Poser le switch sur une surface plane suffisamment résistante pour supporter le poids du switch et des câbles qui y seront connectés.
2. Ôter les protection présentes sur les adhésifs des pieds caoutchouc fournis
3. Retourner le switch et disposer les pieds aux emplacements en creux situés aux quatre coins de l'appareil.

- Installation en rack

Pour installer le switch dans un rack, suivre les étapes suivantes :

1. Vérifier la mise à la terre et la stabilité du rack.

2. Fixer les équerres de montage de chaque côté du switch à l'aide des vis fournies.

1. Après avoir fixé les équerres au switch, utiliser les boulons (non fournis) adéquats pour fixer le switch au rack.

Connexion

- Port Ethernet

Connector un cordon Ethernet à un port RJ45 du switch comme indiqué dans l'illustration suivante.

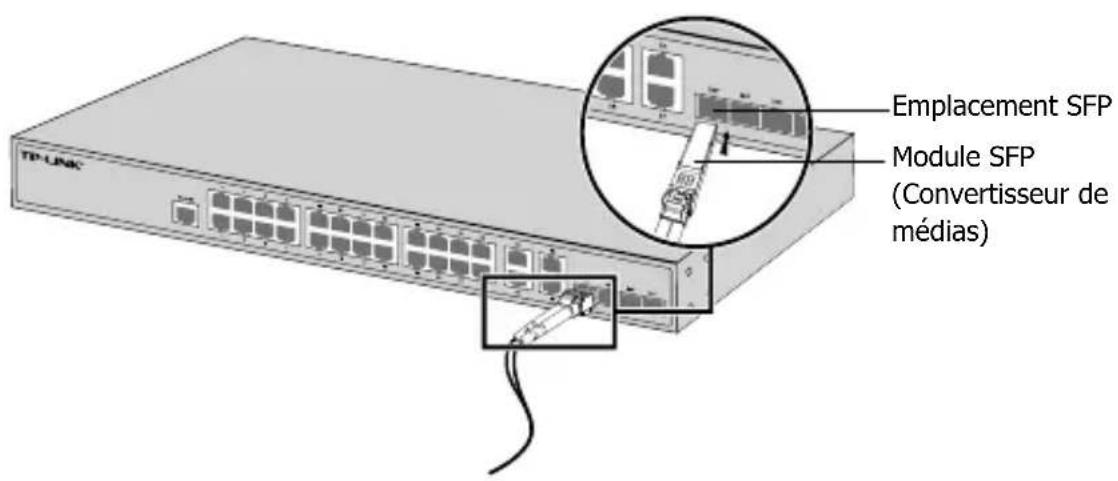

- Emplacement SFP

Pour les switches pourvus d'emplacements SFP, vous pouvez connecter un module SFP à l'un de ces ports.

- Port console

Pour les switches équipés d'un port console, vous pouvez relier ce dernier à un ordinateur à l'aide du cordon console fourni. Vous pouvez ensuite accéder à l'interface de commande en ligne (CLI) pour administrer le switch.

- Mettre sous tension

Connector le connecteur femelle du cordon fourni dans la prise du switch, connecter ensuite la prise mâle à une prise électrique.

1. Définissez l'adresse IP de votre ordinateur dans le même sous-réseau que celui du switch. L'adresse IP doit être de type 192.168.0.x (avec x comprise entre 2 et 254) ; le masque de sous-réseau étant 255.255.255.0.
2. Ouvrez un navigateur Internet et saisissez l'adresse d'administration par défaut du switch ; http://192.168.0.1 dans le champ dédié puis appuyez sur la touche Entrée.
3. Saisir admin en minuscules, dans les champs User Name (Nom d'utilisateur) et Password (Mot de passe). Cliquez ensuite sur le bouton Login (Se connecter) ou pressez la touche Entrée.
4. Après vous être authentifié avec succès, vous pouvez configurer votre switch depuis son interface d'administration.

- Configurer le switch via son interface en ligne de commande (CLI ; ne concerne que les switches administrables et Smart)

Vous pouvez vous connecter au switch et accéder à son interface CLI pour l'administrer. Pour des instructions détaillées référez vous au Guide de l'interface de commande en ligne.

- Configurer le switch en utilisant l'utilitaire dédié (Uniquement pour les Easy Smart Switches)

Vous pouvez utiliser l'utilitaire de configuration pour administrer de façon centralisée vos réseaux constitués d'Easy Smart Switches. Pour des instructions détaillées merci de vous référer au guide d'utilisation de l'utilitaire.

Installazione

Informations de sécurité

• Quand un appareil possède un interrupteur de mise sous/hors tension, cet interrupteur est l'une des possibilités de mettre l'appareil hors tension. Pour les appareils dépourvus d'interrupteur de mise sous/hors tension, l'unique possibilité de les mettre hors tension est de déconnecter leur cordon ou transformateur d'alimentation de la source électrique. Ce cordon ou le transformateur d'alimentation doit impérativement rester accessible.
• Ne pas démonter cet appareil ou tenter de le réparer, cela pourrait vous exposer à des hautes tensions électriques ou à d'autres risques. Démonter un composant scellé ou un appareil scellé annulerait aussitôt sa garantie. Pour toute réparation merci de vous adresser à nous.
• Ne pas utiliser cet appareil à proximité d'eau.

Garantie limitée TP-LINK

Concerne les produits de marque TP-LINK uniquement.

CETTE GARANTIE VOUS DONNE DES DROITS SPECIFIQUES, ET VOUS POUVEZ AVOIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ETAT, D'UN PAYS OU D'UNE PROVINCE A UNE AUTRE.

DANS LES LIMITES DU DROIT LOCAL, CETTE GARANTIE ET LES VOIES DE RECOURS SONT EXCLUSIVES ET REMPLACENT TOUT AUTRES GARANTIES RECOURS ET CONDITIONS.

TP-LINK garanti les matériels marqués TP-LINK, conditionnés dans un emballage original : contre les défauts matériels et les malfaçons, s'ils sont utilisés normalement et selon les prescriptions de TP-LINK, pour une durée : inscrite sur l'emballage du produit ; à compter de la date d'achat par l'utilisateur final.
