Tipo de produto	Gravador de voz digital
Marca	OLYMPUS
Modelo	VN-5500PC
Dimensões	102 (L) x 37 (P) x 18,8 (A) mm
Peso	64,8 g (com pilhas)
Alimentação	2 pilhas AAA (LR03) ou 2 pilhas Ni-MH recarregáveis (BR401)
Autonomia das pilhas	Aproximadamente 37 h (alcalinas) / 25 h (Ni-MH)
Microfone	Microfone condensador de eletreto (mono)
Alto-falante	Alto-falante dinâmico integrado ø 23 mm
Capacidade de memória	512 MB (interna)
Modos de gravação	HQ, SP, LP
Duração máxima de gravação	Aproximadamente 35 h (HQ), 69 h (SP), 221 h (LP)
Número de pastas	5 pastas (A, B, C, D, E) com até 200 arquivos cada
Conectividade	USB, conector de microfone (mono ø3,5 mm), conector de fones de ouvido (mono ø3,5 mm)
Compatibilidade com PC	Windows 2000/XP/Vista, Mac OS X 10.2.8 a 10.5
Formatos de áudio	WMA
Funções especiais	VCVA (ativação por voz), filtro Low-Cut (VN-6500PC), reprodução rápida, câmera lenta, repetição
Manutenção e limpeza	Limpar com um pano seco; não usar solventes orgânicos; evitar calor, umidade e poeira
Segurança	Usar com volume moderado para preservar a audição; não desmontar o aparelho; manter fora do alcance de crianças
Peças de reposição e reparabilidade	Acessórios opcionais: carregador BU-400, pilhas BR401, cabo KA333, microfones ME52/ME15, fones E20, alça ST26, captador TP7. Não reparar você mesmo; contatar o serviço de assistência técnica
Informações gerais	Em conformidade com as normas CE; não descartar com o lixo doméstico (WEEE)

Perguntas frequentes - VN-5500PC OLYMPUS

Como inserir as pilhas no gravador?

Pressione levemente a seta da tampa das pilhas e deslize-a para abrir. Insira duas pilhas alcalinas AAA respeitando as polaridades (+ e -), e feche a tampa.

Como ajustar a hora e a data?

Mantenha pressionada a tecla DISP/MENU por pelo menos 1 segundo. Use as teclas ◀◀◀/▶▶▶ para selecionar [Submenu], depois pressione PLAY/OK. Selecione [Hora e Data], ajuste Mês, Dia, Ano, Hora e Minuto com as teclas + e -. Confirme com PLAY/OK.

Como gravar um arquivo de áudio?

Selecione primeiro uma pasta com a tecla FOLDER/INDEX. Pressione a tecla REC (●) para iniciar a gravação; o indicador fica vermelho. Pressione STOP (■) para parar. O arquivo é salvo automaticamente.

Como reproduzir um arquivo gravado?

Escolha a pasta com FOLDER/INDEX, depois use ◀◀◀/▶▶▶ para selecionar o arquivo. Pressione PLAY/OK (▶) para iniciar a reprodução. Ajuste o volume com as teclas + e - (de 00 a 30). Para parar, pressione STOP.

Como apagar um arquivo específico?

Selecione a pasta e o arquivo a apagar com FOLDER/INDEX e ◀◀◀/▶▶▶. Pressione duas vezes ERASE (●), depois escolha [início] com ▶▶▶ e confirme com PLAY/OK. Atenção: a exclusão é irreversível.

Como transferir arquivos para um computador?

Conecte o gravador a uma porta USB através do terminal USB. O aparelho é reconhecido como um disco removível. Os arquivos estão nas pastas DSS_FLDA a E no formato WMA. Para remover o dispositivo com segurança, clique no ícone na barra de tarefas.

Quais são os modos de gravação disponíveis?

Três modos estão disponíveis: HQ (alta qualidade), SP (padrão) e LP (longa duração). O modo HQ oferece a melhor qualidade, mas uma duração de gravação mais curta.

Qual é a duração máxima de gravação?

Com 512 MB de memória, você pode gravar aproximadamente 35 horas no modo HQ, 69 horas no modo SP e 221 horas no modo LP (após exclusão dos arquivos de manual).

O que fazer em caso de perda de dados?

A Olympus se isenta de qualquer responsabilidade em caso de perda de dados devido a erro de uso, mau funcionamento ou reparo. É altamente recomendável fazer backup regularmente de seus arquivos importantes em um computador.

Quais acessórios estão disponíveis para este gravador?

Acessórios opcionais estão disponíveis: carregador de pilhas Ni-MH BU-400, pilhas recarregáveis BR401, cabo de conexão KA333, microfones redutor de ruído ME52 e eletreto ME15, fones de ouvido E20, captador telefônico TP7 e alça de pescoço ST26.

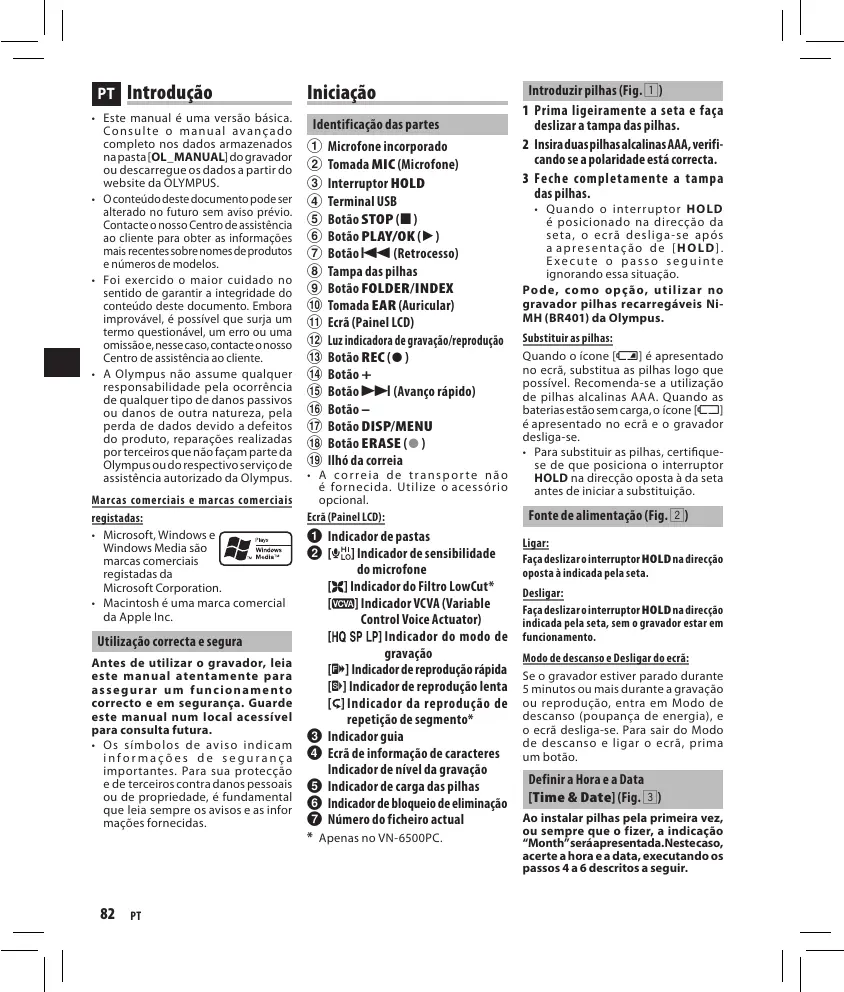

MANUAL DE UTILIZADOR VN-5500PC OLYMPUS

Obrigado por ter adquirido um Gravador de Voz Digital da OLYMPUS. Leia por favor estas instruções para obter informação sobre como utilizar correctamente e em segurança este produto. Mantenha as instruções em local acessível para futuras consultas.

• Este manual é uma versão básica. Consulte o manual avançado completo nos dados armazenados na pasta [OL_MANUAL] do gravador ou descarregue os dados a partir do website da OLYMPUS.
• O conteúdo deste documento pode ser alterado no futuro sem aviso prévio. Contacte o nosso Centro de assistência ao cliente para obter as informações mais recentes sobre nomes de produtos e números de modelos.
• Foi exercido o maior cuidado no sentido de garantir a integridade do conteúdo deste documento. Embora improvável, é possível que surja um termo questionável, um erro ou uma omissão e, nesse caso, contacte o nosso Centro de assistência ao cliente.
• A Olympus não assume qualquer responsabilidade pela ocorrência de qualquer tipo de danos passivos ou danos de outra natureza, pela perda de dados devido a defeitos do produto, reparações realizadas por terceiros que não façam parte da Olympus ou do respectivo serviço de assistência autorizado da Olympus.

Marcas comerciais e marcas comerciais

registadas:

• Microsoft, Windows e
Windows Media são marcas comerciais registadas da
Microsoft Corporation.

• Macintosh é uma marca comercial da Apple Inc.

Utilização correcta e segura

Antes de utilizar o gravador, leia este manual atentamente para assegurar um funcionamento correcto e em segurança. Guarde este manual num local acessível para consulta futura.

- Os símbolos de aviso indicam informações de segurança importantes. Para sua protecção e de terceiros contra danos pessoais ou de propriedade, é fundamental que leia sempre os avisos e as infor maçãoes fornecidas.

Iniciação

Identificação das partes

① Microfone incorporado
② Tomada MIC (Microfone)
③ Interruptor HOLD
④ Terminal USB
⑤ Botão STOP (■)
⑥ Botão PLAY/OK (▶)
⑦ Botão ◀◀◀ (Retrocesso)
⑧ Tampa das pilhas
⑨ Botão FOLDER/INDEX
⑩ Tomada EAR (Auricular)
⑪ Ecrã (Painel LCD)
⑫ Luz indicadora de gravação/reprodução
⑬ Botão REC (●)
⑭ Botão +
⑮ Botão ▶▶▶I (Avanço rápido)
⑯ Botão —
⑰ Botão DISP/MENU
⑱ Botão ERASE (●)
⑲ Ilhó da correia

- A correia de transporte não é fornecida. Utilize o acessório opcional.

Ecrã (Painel LCD):

① Indicador de pastas
2 [Ψ _LO^HI ] Indicador de sensibilidade do microfone
[✗] Indicador do Filtro LowCut*
[VCVA] Indicador VCVA (Variable Control Voice Actuator)
[HQ SP LP] Indicador do modo de gravação
[F] Indicador de reprodução rápida
[S▶] Indicador de reprodução lenta
[Ç] Indicador da reprodução de repetição de segmento*
③ Indicador guia
4 Ecrã de informação de caracteres Indicador de nível da gravação
⑤ Indicador de carga das pilhas
⑥ Indicador de bloqueio de eliminação
7 Número do ficheiro actual

* Apenas no VN-6500PC.

Introduzir pilhas (Fig. 1)

1 Prima ligeiramente a seta e faça deslizar a tampa das pilhas.
2 Insira duas pilhas alcalinas AAA, verifi- cando se a polaridade está correcta.
3 Feche completamente a tampa das pilhas.

- Quando o interruptor HOLD é posicionado na direcção da seta, o ecrã desliga-se após a apresentação de [HOLD]. Execute o passo seguinte ignorando essa situação.

Pode, como opção, utilizar no gravador pilhas recarregáveis Ni-MH (BR401) da Olympus.

Substituir as pilhas:

Quando o ícone [☐] é apresentado no ecrã, substitua as pilhas logo que possível. Recomenda-se a utilização de pilhas alcalinas AAA. Quando as baterias estão sem carga, o ícone [☐] é apresentado no ecrã e o gravador desliga-se.

- Para substituir as pilhas, certifique-se de que posiciona o interruptor HOLD na direcção oposta à da seta antes de iniciar a substituição.

Fonte de alimentação (Fig. 2)

Ligar:

Faça deslizar o interruptor HOLD na direcção oposta à indicada pela seta.

Desligar:

Faça deslizar o interruptor HOLD na direcção indicada pela seta, sem o gravador estar em funcionamento.

Modo de descanso e Desligar do ecrã:

Se o gravador estiver parado durante 5 minutos ou mais durante a gravação ou reprodução, entra em Modo de descanso (poupança de energia), e o ecrã desliga-se. Para sair do Modo de descanso e ligar o ecrã, prima um botão.

Definir a Hora e a Data [Time & Date] (Fig. 3)

Ao instalar pilhas pela primeira vez, ou sempre que o fizer, a indicação "Month" será apresentada. Nestecaso, acerte a hora e a data, executando os passos 4 a 6 descritos a seguir.

1 Prima sem soltar o botão DISP/MENU durante um segundo ou mais para aceder ao menu principal.
2 Prima o botão ▶▶▶ ou I◀◀ para seleccionar [Sub Menu].
3 Prima o botão PLAY/OK (▶).

- [Time & Date] aparece no ecrã, e [I◄◄OK►►I] fica intermitente.

4 Prima o botão ▶▶▶l ou l◀◀ para seleccionar o item a definir.

- Seleccione o item "Month", "Day", "Year", "Hour" e "Minute" com um ponto intermitente.

5 Prima o botão + ou - para definir.

- Execute os mesmos passos, premindo o botão ▶▶▶ ou ◀◀◀ para seleccionar o item seguinte e, em seguida, prima o botão + ou – para definir.

6 Prima o botão PLAY/OK (▶) para concluir o ecrã de configuração.

• O relógio será iniciado de acordo com a data e hora definidas.
• Prima o botão PLAY/OK (▶) de acordo com o sinal de hora.

7 Prima o botão STOP (■) para fechar o modo de menu.

O gravador dispõe de cinco pastas, [A], [B], [C], [D] e [E]. Para alterar a selecção das pastas, prima o botão FOLDER/INDEX com o gravador parado. Poderá gravar até um total de 200 ficheiros em cada pasta.

① Pasta actual

Gravar (Fig. 5)

1 Prima o botão FOLDER/INDEX para seleccionar a pasta pretendida.
2 Prima o botão REC(●) para iniciar a gravação.

- A luz vermelha indicadora de gravação/reprodução acende, e a gravação é iniciada.

3 Prima o botão STOP (■) para parar a gravação.

- As novas gravações são guardadas como último ficheiro da pasta.

① Pasta actual
② Modo de gravação actual
③ Número do ficheiro actual
④ Tempo de gravação

⑤ Tempo restante de gravação ⑥ Indicador de nível de gravação

Reprodução (Fig. 6)

1 Prima o botão FOLDER/INDEX para seleccionar a pasta pretendida.
2 Prima o botão ▶▶l ou l◀◀ para seleccionar o ficheiro a reproduzir.
3 Prima o botão PLAY/OK (▶) para iniciar a reprodução.

- A luz verde indicadora de gravação/reprodução acende, e o tempo de reprodução decorrido é indicado no ecrã.

4 Prima o botão + ou – para seleccionar o volume de som adequado.

- O ecrã indica o nível do volume. É possível escolher entre [00] e [30].

① Número do ficheiro actual
② Tempo de reprodução

Para parar: (Fig. 7)

Prima o botão STOP (■).

- O gravador pára a meio do ficheiro que está a ser reproduzido.

Apagar

Apagar um ficheiro de cada vez (Fig. 8)

1 Prima o botão FOLDER/INDEX para seleccionar a pasta. 2 Prima o botão ▶▶▶l ou l◀◀ para seleccionar o ficheiro que pretende apagar.

① Ficheiro a apagar
3 Prima o botão ERASE (●).
4 Prima o botão ▶▶▶ I para seleccionar [Start].
5 Prima o botão PLAY/OK (▶).

Apagar todos os ficheiros de uma pasta (Fig. 9)

1 Prima o botão FOLDER/INDEX para seleccionar a pasta que pretende apagar.
① Pasta a apagar
2 Prima duas vezes o botão ERASE (●).
3 Prima o botão ▶▶▶ I para seleccionar [Start].
4 Prima o botão PLAY/OK (▶).

Notas:

• Não é possível restaurar ficheiro apagado.
• Os ficheiros bloqueados contra eliminação não são apagados.
• A eliminação pode demorar alguns segundos até estar concluída. Não tente retirar ou substituir as pilhas, ou utilizar outras funções do gravador de voz durante este período, visto que poderá corromper dados.

Outras funções

Ligar ao PC (Fig. 10)

Para além de utilizar esta unidade como gravador, também é possível utilizá-la como unidade de memória externa do computador, como dispositivo de armazenamento.

- Os ficheiros de áudio gravados por este gravador também podem ser reproduzidos no computador através do Windows Media Player. Também é possível usufruir de ficheiros WMA transferidos com o Windows Media Player e transferidos depois para o gravador (excepto ficheiros com protecção de direitos de autor).

1 Ligue o terminal USB do gravador a uma porta USB do PC ou a um hub USB.

- Assimque[Remote]for apresentada, é possível guardar ou ler os dados.

2 Transfira os ficheiros de áudio para o computador.

• Ligue o gravador ao computador e inicie o Explorer.
• O gravador será reconhecido como um disco amovível.
• O nome de cada uma das cinco pastas será DSS_FLDA, B, C, D e E. Os ficheiros de áudio são guardados nessas pastas.
• Todas os ficheiros de áudio produzidos por este gravador têm o formato WMA.

por ex.: VN-6500PC: VN_650001.WMA VN-5500PC: VN_550001.WMA VN-3500PC: VN_350001.WMA

- Se utilizar o Windows 2000, é necessário ter o Windows Media Player instalado no PC.

3 Faça clique em [ ] na barra de tarefas localizada no canto inferior direito do ecrã. Faça clique em [Remover o hardware com segurança].

① Terminal USB
② Enviar dados
③ Receber dados

Utilizar o gravador no PC

Windows	Sistema Operativo:Microsoft Windows 2000 / XP / Vista (Instalação padrão)
	PCs compatíveis:Computadores Windows equipados com mais do que uma porta USB livre
Macintosh	Sistema Operativo:Mac OS X 10.2.8 ~ 10.5 (Instalação padrão)
	PCs compatíveis:Computadores Apple Macintosh equipados com mais do que uma porta USB livre

O serviço de assistência técnica não é abrangente se o PC tiver sido actualizado do Windows 95 ou 98 para o Windows 2000/XP/Vista. Qualquer avaria num PC que tenha sido modificado pelo próprio utilizador não é abrangida pela garantia operacional.

Notas:

• NUNCA desligue o cabo USB enquanto aluz vermelha indicadora de gravação / reprodução estiver acesa. Se o fizer, os dados podem ser destruídos.
• Consulte o manual do utilizador do seu PC relativamente à porta ou hub USB do PC.
• Uma vez que os ruídos poderão provocar efeitos adversos nos dispositivos electrónicos próximos do gravador, desligue o microfone externo e os aurículares quando ligar o gravador a um PC.

Precauções gerais

Leia cuidadosamente este manual para garantir que sabe utilizá-lo de forma segura e correcta. Guarde este manual num local acessível para consulta futura.

- Os símbolos de aviso indicam informações de segurança importantes. Para sua protecção e de terceiros contra danos pessoais ou de propriedade, é fundamental que leia sempre os avisos e as informações fornecidas.

• As gravações guardadas na memória podem ser destruídas ou apagadas por erros de utilização, devido ao funcionamento incorrecto do aparelho ou durante o processo de reparação.
• No caso de conteúdos gravados importantes, recomendamos a sua gravação noutro dispositivo ou a realização de cópias de segurança num PC.
• A Olympus não assume qualquer responsabilidade pela ocorrência de qualquer tipo de danos passivos ou danos de outra natureza, pela perda de dados devido a defeitos do produto, reparações realizadas por terceiros que não façam parte da Olympus ou do respectivo serviço de assistência autorizado da Olympus.

Para uma utilização correcta e segura

• Utilize o auricular apenas depois de reduzir suficientemente o respectivo volume, caso contrário poderá provocar lesões e/ou problemas de audição nos seus ouvidos.
• Não utilize o auricular a um volume elevado durante um período de tempo prolongado, caso contrário poderá provocar lesões e/ou problemas de audição nos seus ouvidos.
• Certifique-se de que pára o gravador antes de substituir as pilhas. Se retirar as pilhas do gravador durante a utilização do mesmo, poderá danificar o ficheiro.
• Não coloque o gravador em locais quentes e húmidos, tais como no interior de um carro exposto ao sol ou na praia durante o Verão.
• Não guarde o gravador em locais húmidos ou com sujidade.
• Não utilize solventes orgânicos, tais como álcool e diluente para limpar a unidade.

• Não coloque o gravador sobre ou próximo de aparelhos eléctricos, tais como TVs ou frigoríficos.

• Evite gravar ou reproduzir próximo de telemóveis ou de outro tipo de equipamento sem fios, uma vez que poderãocausarinterferênciaseruídos. Se verificar a existência de ruídos, desloque-se para outro local ou afaste o gravador do equipamento em questão.

• Evite o contacto com areia ou sujidade. Podem causar danos irreparáveis.
• Evite vibrações fortes ou choques.
• Não desmonte, repare ou modifique a unidade.
• Não trabalhe com o aparelho enquanto conduz um veículo (como, por exemplo, uma bicicleta, uma motorizada ou um Kart).
• Mantenha o aparelho fora do alcance das crianças.

Pilhas

Aviso:

• Nunca introduza, em nenhuma circunstância, outras peças para além da unidade principal no interior do compartimento das pilhas. Fazê-lo pode causar fuga das pilhas, sobreaquecimento, incêndio ou explosão.
• As pilhas não devem ser expostas a fontes de calor, aquecidas, desmontadas ou submetidas a curto-circuito.
• Não tente recarregar pilhas alcalinas, de lítio ou qualquer outro tipo de pilhas não recarregáveis.
• Nunca utilize pilhas com a protecção exterior danificada.
• Mantenha as pilhas fora do alcance das crianças.
• Se detectar qualquer tipo de anomalia no funcionamento deste produto, como por exemplo ruído anormal, aquecimento, fumo ou cheiro a queimado:
  ① retire as pilhas imediatamente, tendo o cuidado de não se queimar e
  ② contacte o revendedor ou o representante local da Olympus para obter assistência.

Especificações

Suporte de gravação:

Memória integrada

Frequência geral:

VN-6500PC, VN-5500PC:

Modo HQ: 200 a 13 000 Hz

Modo SQ: 200 a 7 000 Hz

Modo LP: 200 a 3 000 Hz

VN-3500PC:

Modo HQ: 200 a 13 000 Hz

Modo SQ: 200 a 7 000 Hz

Modo LP: 200 a 3 000 Hz

Tempo de gravação:

VN-6500PC, VN-5500PC: 512 MB

Modo HQ: Aprox. 35 horas e 20 minutos

Modo SP: Aprox. 69 horas e 35 minutos

Modo HQ: Aprox. 8 horas e 40 minutos

Modo SP: Aprox. 17 horas e 10 minutos

• Os tempos de gravação indicados acima indicam os tempos conseguidos após a eliminação dos dados do manual armazenados no gravador.
• Os dados do manual podem ser eliminados através da ligação a um computador e da formatação do gravador. Para obter informações detalhadas, consulte "Formatar o gravador [Format]".
• Antes de eliminar os dados, é aconselhável fazer uma cópia de segurança dos dados em PDF do manual.

Microfone:

Microfone de condensador de electro (mono)

Altifalante:

Integrado, de tipo dinâmico com ø de 23 mm

Potência máxima:

250 mW

Saída máxima do auricular:

≤ 150 mV

(de acordo com EN 50332-2)

∅ 3,5 mm de diâmetro, 8 Ω de impedância

Tomada de microfone (mono):

∅ 3,5 mm de diâmetro, 2 kΩ de impedância

Fonte de alimentação:

Duas pilhas AAA (LR03) ou duas pilhas recarregáveis Ni-MH

Autonomia em utilização contínua:

Pilhas alcalinas:

Aprox. 37 horas

Pilhas recarregáveis Ni-MH:

Aprox. 25 horas

Dimensões:

102 (C) mm x 37 (L) mm x 18,8 (P) mm (excluindo saliências)

Peso: 64,8 g (incluindo as pilhas)

• A duração das pilhas é medida pela Olympus. No entanto, pode variar bastante, consoante o tipo de pilhas utilizadas e as condições de utilização.
• O conteúdo gravado destina-se unicamente a uso pessoal. Ao abrigo da lei, é proibido gravar material protegido por direitos de autor sem a autorização dos detentores dos direitos de autor.
• As especificações e o design estão sujeitos a alteração sem aviso prévio para melhoria do desempenho.

Acessórios (Opcional)

Carregador de pilhas recarregáveis Ni-MH: BU-400 (Apenas Europa)

Pilhas recarregáveis Ni-MH: BR401

Cabo de ligação (Tomada de auriculares ↔ Tomada de microfone): KA333

Microfone com cancelamento de ruído: ME52

Microfone de condensador de electro: ME15

Auriculares mono duplos: E20

Microfone para telefone: TP7

Correia de transporte: ST26

A marca "CE" indica que este produto está em conformidade com os requisitos europeus de segurança, saúde, protecção ambiental e do consumidor.

Este símbolo [contentor de rodas com uma cruz WEEE Anexo IV] indica uma separação diferenciada entre o desperdício de equipamento eléctrico e electrónico nos países da UE.

Por favor, não elimine o equipamento juntamente com o lixo doméstico. Por favor, utilize os sistemas de recolha disponíveis no seu país para eliminar este produto.

Produto Aplicável: VN-6500PC, VN-5500P, VN-3500PC

Este símbolo [contentor de rodas com uma cruz Directiva 2006/66/CE Anexo II] indica uma separação diferenciada entre o desperdício de pilhas nos países da

UE. Por favor, não elimine as pilhas juntamente com o lixo doméstico. Por favor, utilize os sistemas de recolha disponíveis no seu país para eliminar o desperdício de pilhas.

RO Introducere
