MANUAL DE UTILIZADOR FX 200 LOGICOM

P Manual de utilização Emissor / Receptor

Índice O seu novo rádio Para começar - Instalação das pilhas e das baterias - Carregamento das baterias do FX 200 - Como ligar e desligar o rádio Diagrama do seu rádio Regulação do volume Regulação do canal Regra de uso do rádio Para Falar Para Ouvir Enviar um sinal de chamada Varrimento Fixação do Clip de Cinto Tampa do FX 100/200 Informações complementares Reparação Utilização e cuidados Informações sobre a garantia Informações gerais e sobre segurança Advertência para a utilização de um rádio Precauções durante o funcionamento 82

p 83 p 83 p 83 p 84 p 84 p 85 p 86 p 86 p 86 p 86 p 86 p 86 p 87 p 88 p 88 p 89 p 90 p 91 p 92 p 93 p 96 p 97

O seu novo rádio Os rádios FX 100 / 200 funcionam com frequências PMR446, podendo ser utilizados em todos os países onde estas são autorizadas, sob reserva contudo das regulamentações aplicáveis. Não necessitando este serviço de licença, o mesmo destina-se a ser utilizado por famílias e grupos no âmbito de lazeres e actividades lúdicas. A utilização deste rádio fora do país onde está prevista a sua comercialização é submetida a regulamentação governamental e pode ser proibida. Leia este manual com atenção e assegure-se de que sabe utilizar o rádio correctamente antes de o ligar.

FX 200 O seu FX 200 funciona com 3 pilhas alcalinas AAA ou com o conjunto de baterias recarregáveis incluído. Instalação das pilhas alcalinas AAA ou do conjunto de baterias recarregáveis: • Levantar o travamento da tampa traseira para abri-la. • Inserir 3 pilhas AAA tal como indicado, no compartimento. ou • Inserir o conjunto de baterias incluído. • Colocar a tampa traseira e carregar até ficar devidamente encaixada.

Instalação das pilhas e das baterias FX 100 O seu FX 100 funciona unicamente com 3 pilhas alcalinas AAA. Instalação das pilhas alcalinas AAA: • Levantar o travamento da tampa traseira e abrir a patilha das baterias de forma a libertar a tampa das baterias. • Inserir 3 pilhas AAA, tal como indicado no compartimento. • Colocar a tampa traseira e carregar até ficar devidamente encaixada.

Carregamento das baterias do FX 200 Ter o cuidado de não desmontar nem abrir o conjunto de baterias. Para carregar o conjunto de baterias recarregáveis: • Inserir uma das fichas jack da tomada de alimentação sob o FX 200. • Ligar a alimentação à rede na tomada mural (220 v). • Os indicadores de alimentação à rede acendem-se. Se os indicadores da alimentação à rede não se acendem, é porque as baterias estão mal inseridas. Mude as baterias de sentido.

Nota : para que o conjunto de baterias tenha uma autonomia máxima, retire-o do rádio ao fim de 16 horas. Não deixe as baterias a carregar para além desse tempo, pois os indicadores não piscam nem se apaguem para indicar que a carga está completa. Atenção : O seu rádio emite um sinal quando as baterias estão fracas. Importante : Retire as baterias ou as pilhas antes de arrumar o seu rádio durante períodos prolongados. As baterias ou as pilhas corroem-se com o tempo e podem danificar irremediavelmente o seu rádio. Tenha cuidado ao manusear baterias ou pilhas derretidas. Coloque as baterias ou pilhas usadas num contentor próprio ou numa caixa de recuperação para baterias e pilhas, e não no caixote do lixo doméstico. Informe-se junto do seu revendedor e conheça as disposições especiais para a sua reciclagem. Como ligar e desligar o rádio • Para ligar, premir e manter a tecla até que o rádio emita um sinal e que um número de canal apareça. • Para desligar, premir e manter a tecla até que o rádio emita um sinal e que não apareça nada no visor.

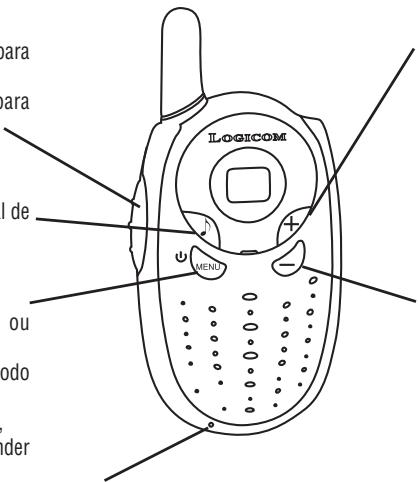

Diagrama do seu rádio

1 Premir para Falar (PTT) • Premir para transmitir, largar para ouvir. • Em modo menu, premir para confirmar a selecção. 2 • Uma pressão curta envia o sinal de chamada. MENU

3 • Uma pressão longa acende ou apaga o rádio. • Pressões curtas para abrir o modo menu ou: - 1 pressão para mudar de canal, - 2 pressões para apagar ou acender o varrimento - 3 pressões para vigiar a actividade do canal.

Só existe no modelo FX 200: tomada de alimentação para carregar as baterias. 85

5 • Baixa o volume (o nível do volume pisca e aparece um v. • Em modo menu, muda de canal para baixo (o número do canal pisca) • Em modo menu, acende ou apaga • varrimento aparece, ou piscam.

4 • Aumenta o volume (o nível do volume pisca e aparece um v. • Em modo menu, muda de canal para cima (o número do canal pisca) • Em modo menu, acende ou apaga • varrimento, aparece, ou piscam.

Regulação do Volume Premir

para baixar o volume. O nível do volume pisca e um v aparece. Premir PTT para confirmar.

Regulação do Canal • O seu rádio tem 8 canais. Se faz parte de um grupo e que todos desejam falar entre si, todos os rádios devem estar sintonizados no mesmo canal. Se houver interferências e se mudar de canal, assegure-se de que muda o canal de todos os rádios do seu grupo. • Premir brevemente e largar , o número do canal pisca. • Premir ou para escolher um canal. • Premir PTT para confirmar.

MENU Regra de uso do rádio A boa regra de uso do rádio é vigiar o canal para determinar a sua actividade antes de iniciar uma transmissão de forma a não interromper outros utilizadores que já se encontrem no canal. Premir 3 vezes para verificar a actividade do canal. Se ouvir parasitas, o canal está pronto a usar.

Para Falar Para falar, premir e manter premido o botão PTT. Quando acaba de falar, largue o botão PTT e o rádio emite um sinal (confirmação para falar). Para a máxima clareza, mantenha o rádio a uma distância de 5 a 7 cm da boca e fale directamente para o microfone. Não tape o microfone enquanto fala. Para Ouvir Assegure-se de que não está a premir a Tecla PTT. Regular o volume se necessário nas teclas e

Enviar um sinal de chamada O sinal de chamada avisa os outros de que deseja fala. Para enviar o sinal de chamada a outros rádios no seu grupo, premir . 86

Varrimento Utilize o varrimento para vigiar as transmissões dos canais ou para encontrar alguém no seu grupo que mudou inadvertidamente de canal. • Premir 2 vezes a tecla até aparecer no visor e um ou a piscar. • Premir ou até aparecer para acender o varrimento. • Premir ou até aparecer para apagar o varrimento. • Premir PTT para confirmar.

MENU Quando o rádio detecta uma actividade de canal, ele pára de varrer e pode-se ouvir a transmissão. Para responder, premir PTT em 5 segundos.

Fixação do Clip de Cinto Encaixar o clip de cinto na fenda na parte de cima do rádio e empurrá-lo para baixo até ficar preso. Para retirá-lo, puxar o travamento e fazer deslizar o clip para cima fora do rádio.

Tampa O seu rádio tem uma tampa removível que lhe permite personalizar o seu aparelho. Nota : Não utilize o seu rádio sem a tampa. Para retirá-la • Fazer alavanca entre a parte superior da tampa e a caixa de trás exercendo força para a frente. • Libertar delicadamente a tampa começando pela parte superior e depois pela parte inferior para libertar as patilhas da tampa do rádio. Para fixá-la • Reinserir as patilhas da tampa na caixa. • Carregar para encaixar a tampa.

Tampa do FX 100 / 200

Informações complementares Alcance de conversação O seu rádio foi concebido para maximizar as performances e melhorar a faixa de transmissão no terreno. Não convém que utilize os rádios a menos de 1,5 m um do outro para evitar interferências. O alcance de conversação depende do terreno. Será afectado pelas estruturas de betão, folhagens densas e pelo uso de rádios no interior dos edifícios ou em veículos. Distância máxima No exterior Terrenos lisos, abertos

Distância média No exterior Edifícios ou árvores. Junto de edifícios residenciais

Distância mínima No exterior Folhagem densa ou montanhas. Junto de alguns edifícios

O alcance máximo existe nas zonas planas, abertas que se estendem até 3 quilómetros. O alcance é médio quando edifícios e árvores bloqueiam a transmissão. O alcance é mínimo quando folhagens e montanhas bloqueiam o caminho da comunicação.

Reparação Nada no visor ou informação errada

• Assegure-se que o botão PTT está pressionado quando transmite. • Reposicionar, substituir ou recarregar as baterias. • É possível que o canal partilhado esteja a ser utilizado

Mensagem não recebida

• Confirme que os rádios estão sintonizados nos mesmos canais. • Assegure-se que o botão PTT não foi pressionado por inadvertência. • Reposicionar, substituir ou recarregar as baterias. • Obstruções e um uso no interior de um edifício podem perturbar as comunicações. Mude de zona. • Verifique se o volume está mais alto.

Presença de uma outra conversação ou ruídos no canal Alcance de conversação limitado

• Reposicionar ou recarregar as baterias

Mensagem não transmitida

Fortes cargas estáticas ou interferências

• Um canal partilhado pode estar a ser utilizado, experimente um outro. • Estruturas de aço ou de betão, folhagens densas e uso do rádio em edifícios reduzem o alcance. Verifique se a visibilidade não está obstruída para melhorar a transmissão. • O uso do rádio junto do corpo, num bolso ou no cinto reduz o alcance. Mude o rádio de sítio. • Os rádios estão muito próximos um do outro. • Os rádios devem estar distantes de pelo menos 1,5 m. • Os rádios estão demasiado distantes. Os obstáculos perturbam a transmissão. 90

Utilização e cuidados Para limpar o rádio: • Utilize um pano macio e húmido. • Não imergir na água. • Não utilizar álcool nem solventes de limpeza. Se o rádio estiver molhado: • Desligue o rádio e retire as pilhas. • Seque com um pano macio. • Os contactos do conjunto de baterias podem ser limpos com um pano seco, sem pêlos. • Não utilize o rádio enquanto este não estiver completamente seco. 8 446.00625-446.09375 MHz Até 3 quilómetros

3 pilhas alcalinas AAA Potência de transmissão (Watts) :

0,5 PAR Espaçamento de canais (kHz) :

Características técnicas Canais : Frequência de funcionamento : Alcance de conversação : Fonte de alimentação :

Informações sobre a garantia

Como obter um serviço de garantia Poderá fazer valer a garantia junto do fornecedor ou o revendedor Logicom autorizado onde comprou o seu rádio Logicom e/ou os acessórios de origem, que também poderá fornecer um serviço de garantia. Para reclamar o serviço de garantia, queira devolver o rádio ao seu fornecedor ou revendedor. Não o envie o rádio para a Logicom. Para ter direito ao serviço de garantia, deverá apresentar o talão de compra ou qualquer outro comprovativo com a data de compra. O rádio também deverá apresentar distintamente o número de série. A garantia não será aplicável se o tipo ou os números de série do produto tiverem sido manipulados, apagados, retirados ou ilegíveis. O que não está coberto pela garantia 1. Os defeitos ou danos resultantes de um uso incorrecto do produto ou a não observância das instruções indicadas no manual de utilização. 2. Os defeitos ou os danos ocasionados por um uso inadaptado ou impróprio, por um acidente ou uma negligência. 3. Os defeitos ou danos causados por qualquer teste, utilização, manutenção, regulação, manuseamento ou modificação incorrectos. 4. Uma ruptura ou um dano nas antenas, excepto se tiver sido causado directamente por defeitos de material ou um vício oculto. 5. Os produtos desmontados ou reparados de modo a que prejudiquem o desempenho do aparelho ou que impeçam uma inspecção e testes adequados para verificar qualquer reclamação no âmbito da garantia. 6. Defeitos ou danos causados pelo alcance. 7. Defeitos ou danos causados pela humidade, por líquidos ou derrames. 8. Todas as superfícies de plástico e todas as outras partes expostas aos elementos exteriores que estão riscadas ou danificadas na sequência de um uso normal. 9. Os produtos alugados por um período temporário. 10. Manutenção e reparação periódicas ou substituição de peças devido ao desgaste e ao uso normal.

Informações gerais e sobre segurança Informações importantes sobre segurança e para um funcionamento eficaz. Leia estas informações antes de utilizar o seu rádio. Procedimento de emissão e recepção O seu portátil contém um emissor e um receptor: • Não fale durante mais de 50 % do tempo. • Para transmitir (falar), pressione o botão (PTT). • Para receber chamadas, largue o botão PTT.

Utilização de um rádio portátil e exposição à energia electromagnética (EME) Antena Utilize apenas a antena incluída ou um modelo de substituição autorizado. Qualquer antena, modificação ou acessório não autorizado pode danificar o portátil e infringir a regulamentação sobre a exposição à energia electromagnética. NÃO segure o portátil pela antena quando está ligado. Segurar na antena reduz o alcance.

Utilização em modo walkie-talkie Para utilizar o seu portátil como walkie-talkie tradicional, segure-o na vertical com o microfone colocado entre 2,5 e 5 cm da sua boca. Funcionamento em modo de dados Quando eventualmente é utilizada uma função de transferência de dados, com ou sem um cabo acessório, o rádio e a sua antena devem estar colocados a uma distância superior a 2,5 cm do corpo. Interferências / Compatibilidades electromagnéticas Atenção : A maior parte dos aparelhos electrónicos são sensíveis às interferências electromagnéticas EMl) em caso de protecção, concepção ou configuração inadequada relativamente à compatibilidade electromagnética. Localização Para evitar as interferências por radiação electromagnética, apague o aparelho sempre que uma sinalização nesse sentido existir ou que algum pessoal profissional o assinalar. Os hospitais e os centros de saúde utilizam equipamentos sensíveis às fontes externas de energia RF.

Avião Desligue o seu aparelho a bordo de um avião, se assim o solicitarem. Qualquer utilização de um aparelho de rádio deve respeitar as regulamentações aplicáveis à companhia de aviação e às instruções da tripulação.

Equipamento médico – Estimuladores cardíacos A Associação de tecnologias médicas avançadas (Advanced Medical Technology Assocation) recomenda manter um portátil a mais de 15 cm (6 polegadas) de um estimulador cardíaco. Esta recomendação concorda com os trabalhos de pesquisa realizados pela administração americana (US Food & Drug Administration), e com as recomendações formuladas por esta. As pessoas que usam um estimulador cardíaco devem: • Manter SEMPRE o rádio a mais de 15 cm (6 polegadas do seu estimulador cardíaco quando o rádio é ligado). • Evitar transportar o portátil num bolso de peito. • Colocar o portátil ao nível do ouvido oposto ao estimulador cardíaco para reduzir o risco de interferências. • APAGAR imediatamente o rádio se houver risco de interferências. Aparelhos médicos – Próteses auditivas Alguns rádios podem causar interferências em alguns aparelhos de audição. Se for o caso, consulte o fabricante do aparelho auditivo para eventualmente procurar soluções alternativas. Outros aparelhos médicos Em caso de utilização de qualquer outro aparelho médico pessoal, consulte o fabricante do aparelho para determinar se este está suficientemente protegido contra as fontes externas de energia RF. O seu médico pode ajudá-lo a obter essas informações..

Segurança e utilização num veículo Verifique as leis e os regulamentos em vigor relativos à utilização dos rádios em zonas onde deve conduzir. Respeite-as sempre rigorosamente. Se precisar de utilizar o rádio quando estiver a conduzir, encoste-se ao lado antes de efectuar uma chamada ou responder.

Advertência para a utilização de um rádio Veículos equipados com airbags Não colocar o rádio portátil na zona situada acima do airbag ou na sua zona de abertura. Um airbag abre-se com muita força. Com efeito, se o portátil for instalado na zona de abertura do airbag e se este abrir, o aparelho pode ser projectado com muita força, podendo causar ferimentos graves nos ocupantes do veículo. Meios potencialmente deflagrantes Desligue o portátil antes de penetrar num meio potencialmente deflagrante, excepto se o rádio for de tipo “com segurança intrínseca” especialmente concebido para um uso em tal meio. Evite retirar, substituir ou recarregar as pilhas em tal meio. A produção de faíscas num meio potencialmente deflagrante pode provocar uma explosão ou um incêndio, podendo causar ferimentos e até a morte. Atenção : Os meios potencialmente deflagrantes a que se alude são nomeadamente as zonas de aprovisionamento em combustível situadas sob a ponte de uma embarcação, as instalações de transferência ou de depósitos de combustível, bem como os meios cuja atmosfera pode conter produtos químicos, sob forma de partículas, vapores, gases, poeiras ou pós metálicos, bem como qualquer outra zona onde geralmente se deve desligar o motor do veículo. De um modo geral, os meios potencialmente deflagrantes são, mas nem sempre, devidamente assinalados.

Zona de dinamitagem e de detonadores Desligue o portátil quando se encontrar junto de detonadores eléctricos ou numa zona de dinamitagem de forma a evitar o risco de explosão, ou quando se encontrar num local onde estiver indicado: “desligar os emissores-receptores”. Respeitar todos os sinais e todas as instruções.

Precauções durante o funcionamento Antenas Não utilize um portátil com a antena danificada. Pode queimar-se ligeiramente se a sua pele entrar em contacto com uma antena danificada.. Pilhas ou baterias Todas as pilhas ou baterias podem provocar danos ou queimaduras se um objecto condutor (por exemplo, uma jóia, chaves ou uma bracelete metálica) tocar nos bornes de contacto desprotegidos. O objecto condutor pode então estabelecer um circuito eléctrico (curto-circuito) e ficar muito quente. As pilhas ou baterias vazias ou carregadas devem ser manipuladas com precaução, nomeadamente quando são colocadas num bolso, na mala de mão ou em qualquer outro recipiente que possa conter objectos metálicos.

Atenção : nunca tentar recarregar as pilhas, pois estas podem explodir e provocar ferimentos corporais ou deteriorar o aparelho.

Ambito de aplicação da garantia A garantia do fornecedor LOGICOM é válida para um uso normal do aparelho tal com vem definido no âmbito do manual de utilização. São excluídos desta garantia os danos devidos a uma causa estranha ao aparelho. A garantia não se aplica se nomeadamente o aparelho estiver danificado na sequência de um choque, em caso manipulação errada, ligação não conforme às instruções indicadas no manual, sobretensão da rede, protecção insuficiente contra o calor, presença de humidade ou gelo. Em qualquer caso, a garantia legal por defeitos ocultos aplica-se conformemente aos artigos 1641 e seguintes do Código Civil.

DECLARAÇÃO DE CONFORMIDADE A marcação CE atesta a conformidade dos produtos às normas harmonizadas aplicáveis na data de introdução no mercado do produto, conformemente à directiva R&TTE 1999/5/CE do Parlamento e do Conselho Europeu e às disposições complementares 73/23/CEE para a segurança dos utilizadores e interferências electromagnéticas. A conformidade do produto é regularmente controlada.

Este aparelho destina-se aos seguintes países : França, Bélgica, Espanha, Portugal e Inglaterra.
