MANUAL DE UTILIZADOR i-Irvana Max Joie

PT Manual de instruções

Adquiriu um dispositivo de retenção para crianças de alta qualidade e totalmente certificado. Este produto pode ser utilizado por crianças com altura entre 150cm e 36kg.

Leia atentamente este manual de instruções para garantir uma instalação correta da cadeira. Uma instalação incorreta pode colocar a criança em perigo.

Guarde este manual de instruções para referência futura.

Confirme

Para utilizar este dispositivo avançado de retenção com ligações ISOFIX i-Size de acordo com o Regulamentação UN N.º 129, a criança deve cumprir os seguintes requisitos.

Modo de alças: Idade da criança ≥ 15 meses/ Altura da criança 76 cm-125 cm/ Peso da criança ≤ 25 kg;

Modo de assento de elevação: Altura da criança 100 cm-150 cm/ Peso da criança ≤ 36 kg;

Leia todas as instruções deste manual antes de utilizar o produto.

! IMPORTANTE: GUARDAR PARA CONSULTA FUTURA. LEIA ATENTAMENTE.

! Guarde o guia de início rápido para referência futura.

Para informações sobre a garantia, visite o nosso Web site em joiebaby.com

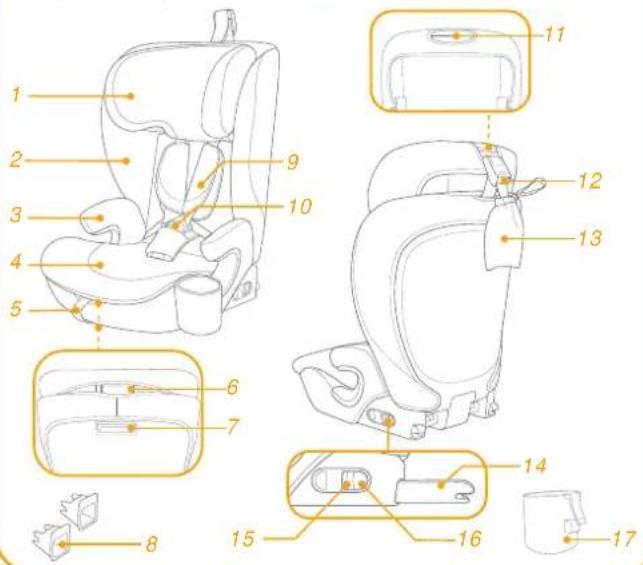

Certifique-se de que não existem peças em falta. Se faltar alguma peça, contacte o revendedor.

1 Apoio de cabeça
2 Abas laterais
3 Apoio para o braço
4 Base
5 Correia de ajuste
6 Alavanca de ajuste da cadeira
7 Botão de ajuste ISOFIX
8 Guias de encaixes ISOFIX
9 Capas das alças

10 Fivela
11 Alavanca de ajuste do apoio de cabeça
12 Precinta do tirante superior
13 Saco de armazenamento do tirante superior
14 Conector ISOFIX
15 Botão de desbloqueio ISOFIX
16 Bloqueio de segurança ISOFIX
17 Suporte para copos

SEJA informado do facto de as peças rígidas e plásticas do dispositivo avançado de retenção para crianças deverem estar localizadas e instaladas de forma a não ficarem presas num assento móvel ou numa porta do veículo durante a utilização diária do mesmo.
Para utilizar este dispositivo avançado de retenção para crianças de acordo com a Regulamentação UN N.º 129, a criança deve cumprir os seguintes requisitos:
- Modo de alças: Altura da criança 76-125 cm/máx. 25 kg; - Modo de assento de elevação: Altura da criança 100cm-150cm/máx. 36kg;
IMPORTANTE - NÃO UTILIZE O DISPOSITIVO SE A CRIANÇA TIVER UMA IDADE INFERIOR A 15 MESES (Consulte as instruções)
O dispositivo avançado de retenção para crianças poderá não caber em todos os veículos aprovados. Em caso de dúvida, contacte o revendedor ou o serviço de apoio ao cliente da Joie.
Certifique-se de que todas as correias que seguram o dispositivo avançado de retenção ao veículo estão apertadas, todas as correias que retêm a criança estão ajustadas ao corpo da mesma e as alças não estão torcidas.
NÃO utilize quaisquer pontos de contacto de suporte de carga diferentes dos descritos nas instruções e marcados no dispositivo avançado de retenção para crianças.
Certifique-se de que a correia subabdominal do cinto está o mais baixa possível para que a cintura esteja bem presa.

AVISO

Este dispositivo avançado de retenção para crianças deve ser substituído caso tenha sido sujeito a esforços violentos num acidente. Um acidente pode causar danos não visíveis.
Não devem ser efetuadas alterações ou adições ao dispositivo sem a aprovação de uma autoridade competente e devem ser seguidas as instruções de instalação fornecidas pelo fabricante do dispositivo avançado de retenção para crianças.
Mantenha este dispositivo avançado de retenção para crianças afastado de luz solar direta, caso contrário, este poderá atingir temperaturas demasiado elevadas para a pele da criança. Toque sempre no dispositivo avançado de retenção para crianças antes de colocar a criança.
NÃO deixe a criança sem supervisão no sistema avançado de retenção para crianças.
! Todas as bagagens ou outros objetos que possam causar ferimentos em caso de colisão, devem estar corretamente fixos.
O sistema avançado de retenção para crianças NÃO DEVE SER UTILIZADO sem a capa de tecido acolchoado.
A capa de tecido acolchoado não deve ser substituída por qualquer outra que não seja recomendada pelo fabricante, pois é parte integrante do sistema de retenção.
Verifique se este dispositivo avançado de retenção para crianças pode ser instalado corretamente no seu veículo antes de o adquirir.
Para evitar queimaduras, nunca coloque líquidos quentes no suporte para copos da cadeira auto.

Emergência

Em caso de emergência ou acidente, é muito importante que a criança receba imediatamente primeiros socorros e tratamento médico.

Informações sobre o produto

Para instalação com sistema ISOFIX + tirante superior

1. Este é um sistema avançado i-Size de retenção para crianças. Está aprovado ao abrigo da Regulamentação UN N.º 129 para utilização em veículos com lugares sentados compatíveis com "i-Size", como indicado no manual do utilizador do fabricante do veículo.
2. Em caso de dúvida, consulte o fabricante ou o revendedor do sistema avançado de retenção para crianças.

Para instalação com cinto de segurança de 3 pontos de fixação

Para instalação com cinto de segurança de 3 pontos de fixação + sistema ISOFIX

1. Esta é uma cadeira auto com sistema avançado de retenção para crianças i-Size. Está aprovado ao abrigo da Regulamentação UN N.º 129 para ser utilizado principalmente em veículos com "lugares sentados i-Size", como indicado pelo fabricante do veículo no manual do utilizador.
2. Em caso de dúvida, consulte o fabricante ou o revendedor do sistema avançado de retenção para crianças.

Materiais Plástico, metal, tecido

Escolha a sua instalação

ECE R129	Tamanho da criança	Modo de instalação	Figura para instalação	Idade de referência
	76cm-125cm/ ≤ 25 kg	Modo de alças		15 meses a aprox. 7 anos
	100cm-150cm/ ≤ 36 kg	Modo de assento de elevação		aprox. 3,5 aos 12 anos

Cuidados na instalação

! Certifique-se de que a capa da cadeira não interfere quando encaixar o encosto na base.

Ajuste da altura

para o apoio de cabeça e alças

ver imagens 4 - 7

Ajuste o apoio de cabeça e verifique se as alças se encontram à altura correta de acordo com as figuras 4 & 5 & 6 & 7

! Quando utilizado no modo de alças, as alças devem estar ao nível da parte superior dos ombros da criança ou ligeiramente acima. 4

! Quando o dispositivo for utilizado em modo de assento elevatório, os guias da correia de ombro deverão estar colocadas ligeiramente acima dos ombros da criança. 5

Pressione a alavanca de ajuste do apoio de cabeça 6 e deslize o apoio de cabeça até que este encaixe numa das 15 posições, como ilustrado em 7.

Ajustar a cadeira

ver imagem 8

Instalação do dispositivo de retenção para crianças

ver imagens 9 - 23

1. Insira os guias ISOFIX para ajudar na instalação. 9
2. Coloque o tirante superior atrás do banco do veículo. 10
3. Pressione o botão de ajuste ISOFIX situado debaixo da base, ambos os conectores ISOFIX podem estender-se automaticamente. 11 & 12
4. Certifique-se de que ambos os conectores ISOFIX estão corretamente encaixados nos pontos de fixação ISOFIX. A cor dos indicadores de ambos os conectores ISOFIX deverá ser completamente verde. 13

! Pressione novamente o botão de ajuste ISOFIX enquanto empurra as costas da cadeira até entrar em contacto com o encosto do banco do veículo. 14

Utilizar tirante superior

1. Para esticar e utilizar o tirante superior, pressione o botão no ajuste do tirante e puxe. 15
2. Encaixe o gancho do tirante no ponto de fixação do veículo. (ver manual do proprietário do veículo). 16
   ! Certifique-se de que o gancho do tirante está corretamente encaixado no ponto de fixação. Estique a correia do tirante até o que indicador fique completamente verde. ^17
3. Pressione o botão de desbloqueio 18 para soltar as correias e, em seguida, desencaixe o gancho para remover o tirante superior. 19
4. Quando não estiver a ser utilizado, a tirante superior deve ser guardado corretamente. 20

Remover a cadeira

1. Para remover do veículo, pressione o botão de ajuste ISOFIX e afaste a base do assento. ^21 Em seguida, pressione e liberte os conectores do sistema ISOFIX do veículo. ^22
2. Para evitar danos durante o transporte, pressione o botão de ajuste ISOFIX 23 -1 e encaixe totalmente os conectores na base. 23 -2

Utilizar no modo de alças

(Altura da criança 76-125 cm/Peso da criança ≤ 25 kg/15 meses - aprox. 7 anos)

ver imagens 24 - 31

! Instale o dispositivo avançado de retenção para crianças no assento traseiro do veículo e, em seguida, coloque a criança no dispositivo.

Colocar e prender a criança

1. Para esticar as alças, pressione o botão de ajuste das alças, enquanto puxa as alças para a frente para as soltar. 26
2. Abra a fivela pressionando o botão vermelho. 27
3. Coloque as alças e para fora para não atrapalharem quando coloca a criança. 28
4. Coloque a criança no dispositivo avançado de retenção para crianças e passe ambos os braços pelas alças.
5. Encaixe a fivela. Consulte 29

! Estique a correia do tirante até o que indicador fique completamente verde. ^30
A cor dos indicadores de ambos os conectores de encaixes ISOFIX deverá ser completamente verde. 30
! Puxe a correia de ajuste e ajuste-a para o comprimento adequado para garantir que a criança está segura. 31
! Mantenha a criança segura com as correias e devidamente apertada eliminando quaisquer folgas.

Utilizar no modo de assento elevatório (Altura da criança 100 - 150 cm/Peso da criança ≤ 36 kg/3,5 - 12 anos)

ver imagens 32 - 39

! Instale o dispositivo avançado de retenção para crianças no assento traseiro do veículo e, em seguida, coloque a criança no dispositivo.

Colocar e prender a criança

1. Abra a fivela pressionando o botão vermelho. 32
2. Remova a capa da correia entrepernas e guarde-a adequadamente.
3. Coloque a fivela das alças na reentrância da base e coloque as alças para trás e insira os clipes do cinto na reentrância das abas laterais. 34 & 36
4. A capa de tecido acolchoado recolocada é apresentada na ilustração 37 & 38.

A cor dos indicadores de ambos os conectores de encaixes ISOFIX deverá ser completamente verde. 39
A instalação com conectores ISOFIX no modo de assento elevatório é opcional. Se utilizar os conectores ISOFIX, certifique-se de que os indicadores de ambos os conectores estão totalmente verdes quando o dispositivo estiver encaixado nos pontos de fixação.
! A correia de ombro deve passar pelo guia da correia de ombro. 39-1
! O dispositivo avançado de retenção para crianças não pode ser utilizado se a fivela do cinto de segurança (conector fêmea da fivela) for demasiado longa para fixar o dispositivo de retenção em segurança. 89-2

Utilizar o suporte para copos

ver imagem 40

Retirar a capa de tecido

ver imagens 41 - 53

Pressione o botão vermelho para abrir a fivela. 41

Siga os passos 42 - 53 para retirar a capa de tecido.

Para voltar a colocar a capa de tecido, repita os passos indicados acima na ordem inversa.

Cuidado e manutenção

! Lave a capa de tecido acolchoado com água fria a uma temperatura inferior a 30 °C.
! Não engome a capa de tecido.
! Não utilize lixívia nem lavar a seco a capa de tecido.
! Não utilize detergentes não diluídos gasolina ou outros solventes orgânicos para lavar o dispositivo avançado de retenção para crianças ou a base. Poderá danificar o dispositivo avançado de retenção.
! Não torça as capas de tecido acolchoado para as secar rapidamente. Poderá enrugar as capas de tecido acolchoado.
! Deixe secar as capas de tecido acolchoado num local à sombra.
! Retire o dispositivo avançado de retenção para crianças do veículo se não pretende utilizá-lo durante um longo período.
