i-Irvana Max - 하이체어 Joie - 무료 사용 설명서

사용 설명서 i-Irvana Max Joie

조이 제품을 구매해 주셔서 감사합니다

귀하는 고품질의 안전 인증된 자동차용 어린이 보호장치를 구입하였습니다. 본 제품은 신장150cm, 체종 36kg 이하의 아이가 사용하기에 적합합니다.

이 사용설명서를 잘 읽고 카시트가 정확하게 설치되었는지 확인 하시기 바랍니다. 잘못된 설치로 인해 아이가 위험해 질 수 있습니다. 단계에 따라 아이에게 최상의 안전과 편안함을 제공하여 주시기 바랍니다.

추후 사용을 위해 사용 설명서를 잘 보관해 주시기 바랍니다.

확인 해주세요

UN 규정 129 번에 따라 아이사이즈 아이소픽스형 자동차용 어린이 보호장치를 사용하려면 아이가 다음 요구 사항을 충족해야 합니다.

어깨벨트 모드:아이 연령 15 개월 이하/아이 신장 76cm-125cm/아이 체중 25kg 이하

부스터 모드:아이 신장 100cm-150cm/아이 체중 36kg 이하

제품을 설치해서 사용하시기 전에 본 사용설명서의 내용을 속지하시기 바랍니다.

중요! 추후 사용을 위해 사용설명서를 잘 보관 해 주시고 충분히 숙지하여 주시기 바랍니다.

! 빠른 시작 가이드를 나중을 위해 보관해 주세요

워런티 정보는 구입처 또는 에이원 고객센터 (02-1800-8561) 에 문의 하시기 바랍니다.

조립 전에 빠진 부품이 없는지 재 확인 바랍니다. 빠진 부품이 있으면 구매처에 문의 해 주시기 바랍니다.

1 머리 보호대
2 촉면 보호대
3 팔걸이
4 베이스
5 벨트 길이 조절 스트랩
6 시트 조절 레버
7 아이소픽스 조절 버튼
8 아이소픽스 맹커 가이드
9 어깨 벨트 커버

1 2 3 4 5 9 10

10 안전 벨트 버클
11머리보호대 높낮이 조절 레버
12 탑 테더
13 탑 테더 보관 주머니
14 아이소픽스 커넥터
15 아이소픽스 분리 버튼
16 아이소픽스 안전 장금 장치
17 游홀더

9 10 12 13

14 15 16 17

경고

카시트의 단단한 플라스틱 부품 등은 일상 사용 시 움직임이 있는 차량용 시트 또는 차량 문에 간섭이 없는 위치에 설치 되어야 합니다.
! UN 규정 129번에 따라 이 카시트를 사용하려면 자녀가 다음 요구 사항을 충족해야 합니다.
!어깨벨트 모드: 아이 신장 76cm-125cm/ 최대 체중 25kg 부스터 모드: 아이 신장 100cm-150cm/ 최대 체중 36kg
!중요 - 아이 연령이 15개월을 지난 후 사용 가능합니다. (지침 참조)
!차량 종류에 따라 카시트 설치가 어려울 수 있습니다. 제품 관련 문의 사항이 있는 경우 카시트 제조업체나 구매처에 문의하십시오.
! 카시트를 차량에 고정하는 모든 스트랩은 단단하게 고정되어야 하며, 어린이를 고정하는 모든 스트랩은 어린이의 신체에 맞게 조정되어야 하고, 스트랩이 꼬이지 않아야 합니다.
!지침에 설명되어 있고 카시트에 표시된 것 이외의 하중을 가하지 마십시오.
! 차량 안전벨트의 허리벨트 부분이 복부 아래쪽에 위치하여 골반이 단단히 고정되었는지 확인하십시오.

경고

! 카시트가 사고로 인해 물리적 충격이 가해 진 경우 교체해야 합니다. 사고로 인해 눈에 보이지 않는 손상이 발생할 수 있습니다.
형식 승인 기관의 승인 없이 본 카시트의 장치를 변경 또는 추가 하거나 카시트 제조업체가 제공한 설치 지침을 엄격히 따르지 않을 경우 위험 해 질 수 있습니다.
본 제품을 향상 햇빛을 피해 보관해 주십시오. 그렇지 않을 경우 아이의 피부가 화상을 입을 수 있습니다. 아이를 카시트에 태우기 전 향상 카시트를 먼저 만져 보신 후에 태우십시오.
!카시트에 아이를 혼자 방치하지 마십시오.
! 충돌 시 부상을 입힐 수 있는 수하물이나 기타 물체는 적절하게 고정되어야 합니다.
!카시트 커버 없이 카시트를 사용하지 마시기 바랍니다.
제조사가 권장하는 제품 이외의 커버로 교체해서 사용하지 마시기 바랍니다. 시트 커버는 카시트 성능에 있어서 중요한 구성품 입니다.
! 차량 종류에 따라 카시트 설치가 어려울 수 있습니다. 카시트를 구입하기 전에 귀하의 차량에 제대로 장착될 수 있는지 확인하십시오.
! 화상을 방지하려면 카시트의 컵홀더에 뜨거운 액체를 넣지 마십시오.

응급상황

응급 상황이나 사고 발생 시, 아이는 즉시 응급처치 및 치료를 받는 것이 가장 중요합니다.

제품정보

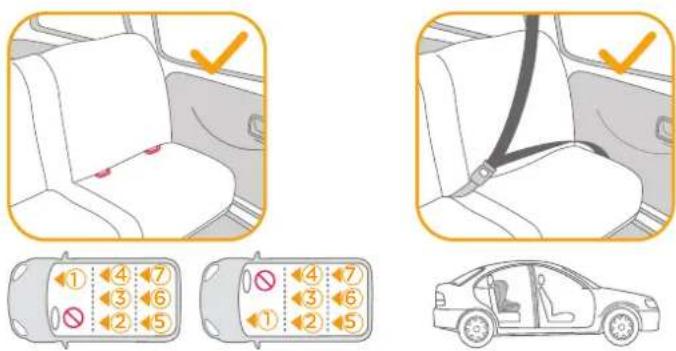

아이소픽스 시스템 + 탑 테더를 사용한 설치

1. 본 제품은 아이사이즈 자동차용 어린이 보호장치입니다. UN 규정 129번에 따라 차량 제조업체가 차량 사용 설명서에 명시한 대로 아이사이즈 좌석 위치에서 사용하도록 승인되었습니다.

2. 제품 관련 문의 사항이 있는 경우 카시트 제조업체나 구매처에 문의하십시오.

3점식 벨트를 사용한 설치

3점식 벨트 + 아이소픽스 시스템을 사용한 설치

1. 본 제품은 아이사이즈 자동차용 어린이 보호장치입니다. UN 규정 129번에 따라 차량 제조업체가 차량 사용 설명서에 명시한 대로 아이사이즈 좌석 위치에서 사용하도록 승인되었습니다.

2. 제품 관련 문의 사항이 있는 경우 카시트 제조업체나 구매처에 문의하십시오.

재료 플라스틱,금속,직물

특허 번호 특허 출원 중

설치 모드 선택

ECE R129	아이 신장/체중	설치 모드	설치 이미지	연령 가이드
	76cm-125cm/25kg 이하	안전벨트 모드		약 15개월~7세
	100cm-150cm/36kg 이하	부스터 모드		약 3.5세~12세

설치 모드 선택

! 등받이를 베이스에 부착할 때 시트 커버로 인한 간섭이 없는지 확인하십시오.

높낫이 조절

머리 보호대 및 어깨 벨트용

이미지 4 - 7 참조

머리 보호대를 조절하고 어깨 벨트가 그림 4 & 5 & 6 & 7 에 따라 올바른 높이에 있는지 확인하십시오.

! 어깨 벨트 모드로 사용할 경우, 어깨 벨트 높이는 아이의 어깨 상단과 동일하거나 그 바로 위에 있어야 합니다. 4
! 부스터 모드에서 사용할 경우 어깨 벨트 가이드는 아이의 어깨 바로 위에 있어야 합니다. ⑤

머리보호대는 ⑥ 단계의 위치로 조정이 가능하며 머리 보호대 조정 레버6를 꽐 친 상태로 이중 하나에 고정될 때까지 머리 보호대를 위아래로 당기면서 조절 하십시오. 그림 ⑦ 참조.

시트 조절

그림 8 참조

설

그림 9-23 참조

1.설치를 돕기 위해 아이소픽스 가이드를 삽입합니다.9
2.탑 테더를 차량 좌석 뒤에 놓습니다.10
3.베이스 아래에 있는 아이소픽스 조절 버튼을 누르면 양쪽의 아이소픽스 커넥터가 자동으로 확장됩니다.11 & 12
4. 두 아이소픽스 커넥터가 모두 아이소픽스 앱커에 단단히 고정되어 있는지 확인하십시오. 두 아이소픽스 커넥터의 표시기 색상이 초록색을 나타내는지 확인하십시오. 13

! 카시트 등받이가 차량 시트 등받이에 닿을 때까지 밀면서 아이소픽스 조절 버튼을 다시 누르십시오. 14

탑 테더 사용

1. 탑 테더 곧의 길이를 연장하시려면 곧 조절 장치의 버튼을 누르고 당겨서 사용하십시오. 15
2. 테더의 후크를 차량의 고정 지점에 단단히 연결합니다. (차량 소유자 매뉴얼 참조). 16

! 테더 후크가 고정 지점에 단단히 고정되어 있는지 확인하십시오. 표시기 색상이 초록색으로 나타날 때까지 테더 스트랩을 조여 주십시오. 17
3.해제 버튼 18 을 눌러 끈을 느슨하게 한 후 후크를 분리하여 탑 테더를 제거합니다.19
4. 탑 테더를 사용하지 않을 때는 탑 테더 보관 주머니에 잘 보관 해 주십시오. 20

카시트 제거

1. 차량에서 카시트를 제거하려면 아이소픽스 조절 버튼을 눌러 카시트를 차량 시트로 부터 앞으로 당긴 후 21 아이소픽스 안전 장금 장치를 누른 채 아이소픽스 분리버튼을 눌러서 차량의 아이소픽스 앵커로부터 아이소픽스 컨넥터를 분리합니다. 22
   2.운송 중 손상을 방지하려면 아이소픽스 조절 버튼 23-1 을 누르고 커넥터 를 베이스 안쪽으로 완전히 밀어 넣어 보관하십시오. 23-2

어깨 벨트 모드 사용

(아이 신장 76cm-125cm/ 체중 25kg 이하/ 15개월 - 약 7세)

그림 24 - 31 참조

! 뒷좌석에 카시트를 장착한 후 아이를 카시트에 앉히십시오.

아이 보호하기

1. 어깨 벨트를 늘리려면 어깨 벨트 조절 버튼을 누른 채 어깨 벨트를 앞쪽으로 당겨 느슨하게 합니다.
2. 빨간색 버튼을 눌러 어깨 벨트 버클을 엽니다.
3. 아이를 카시트에 태울 때 어깨 벨트 끄이 방해가 되지 않도록 어깨 벨트 끄을 바깥쪽으로 놓아두십시오. 28
   4.아이를 카시트에 앉히고 양팔을 어깨 벨트 끈에 통과시킵니다.
   5.어깨 벨트 버클을 체결합니다.그림 29 참조하십시오.

! 표시기가 완전히 초록색이 될 때까지 테더 스트랩을 조입니다. 30

! 양쪽 아이소픽스 커넥터의 표시기 색상이 초록색인지 확인해 주십시오.
! 안전벨트 곧을 아래로 당겨가며 아이의 몸에 맞게 조절 후 어깨벨트가 잘 채워졌는지 확인해 주시기 바랍니다 31
! 향상 아이는 느슨한 부분이 없이 적절하게 조절된 안전 벨트로 잘 고정하여 주시기 바랍니다.

부스터 모드 사용

(아이 신장 100cm-150cm/ 체중 36kg 이하/ 3.5세 \~12세)

그림 32 - 39 참조

! 뒷좌석에 카시트를 장착한 후 아이를 카시트에 앉히십시오.

아이 보호하기

1. 발간색 버튼을 눌러 어깨 벨트 버클을 엽니다. 32
   2.가량이 벨트 커버를 제거하고 올바르게 보관하십시오.
2. 벨트 버클을 베이스의 홈에 넣고 어깨 벨트 스트랩을 뒤쪽으로 넘긴 후 벨트 클립을 양쪽 측면에 위치한 홈에 삽입합니다. 34 & 36

4.카시트의 시트가 제자리로 놓아지면 그림 37&38과 같습니다.
5.차량의 3점식 벨트 버클을 체결합니다.

! 양쪽 아이소픽스 커넥터의 표시기 색상이 초록색인지 확인해 주십시오.
! 부스터 모드에서 아이소픽스 컨넥터를 사용한 설치는 선택 사항입니다. 아이소픽스 컨넥터를 사용하여 앱커 포인트에 고정한 후 컨넥터의 표시기 색상이 초록색인지 확인해 주십시오.
!어깨 벨트는 어깨 벨트 가이드를 통과해야 합니다.39·1
차량 안전 벨트 버클(암 버클 끝)이 너무 길어 카시트를 단단히 고정할 수 없는 경우 본 카시트를 사용할 수 없습니다. 39-2

컵홀더 사용

그림 40 참조

카시트 커버 분리

그림 41-53 참조

빨간색 버튼을 눌러 버클을 풀어주십시오. 41

그림 42-53 단계에 따라 카시트 커버를 분리해 주십시오.

분리된 커버를 다시 씩울 때는 분리한 순서의 반대로 진행하여 주시기 바랍니다.

관리 및 유지

! 30도 이하의 차가운 물에 시트 커버를 세탁하여 주십시오.
!시트 커버를 다림질하지 마십시오.
! 시트 커버 세탁 시 표백제 사용이나 드라이 클리닝을 하지 마시기 바랍니다.
! 카시트나 베이스 부분을 세척할 때 회석되지 않은 세제, 가솔린 또는 기타 유기용제를 사용하지 마십시오. 카시트가 손상될 수 있습니다.
! 강한 힘으로 비틀어 시트 커버의 물기를 제거하지 마십시오. 이로 인해 시트 커버에 주름이 생길 수 있습니다.
! 시트는 그늘에 넣어서 건조 시켜주십시오.
!장기간 사용하지 않을 경우 카시트를 차량 좌석에서 제거해 주십시오.
