MANUAL DE UTILIZADOR ML 91 IX A HOTPOINT

Assistência ! Nunca recorra a técnicos não autorizados. Comunique:

• o modelo da máquina (Mod.);

Descrição do aparelho

Descrição do aparelho Painel de comandos

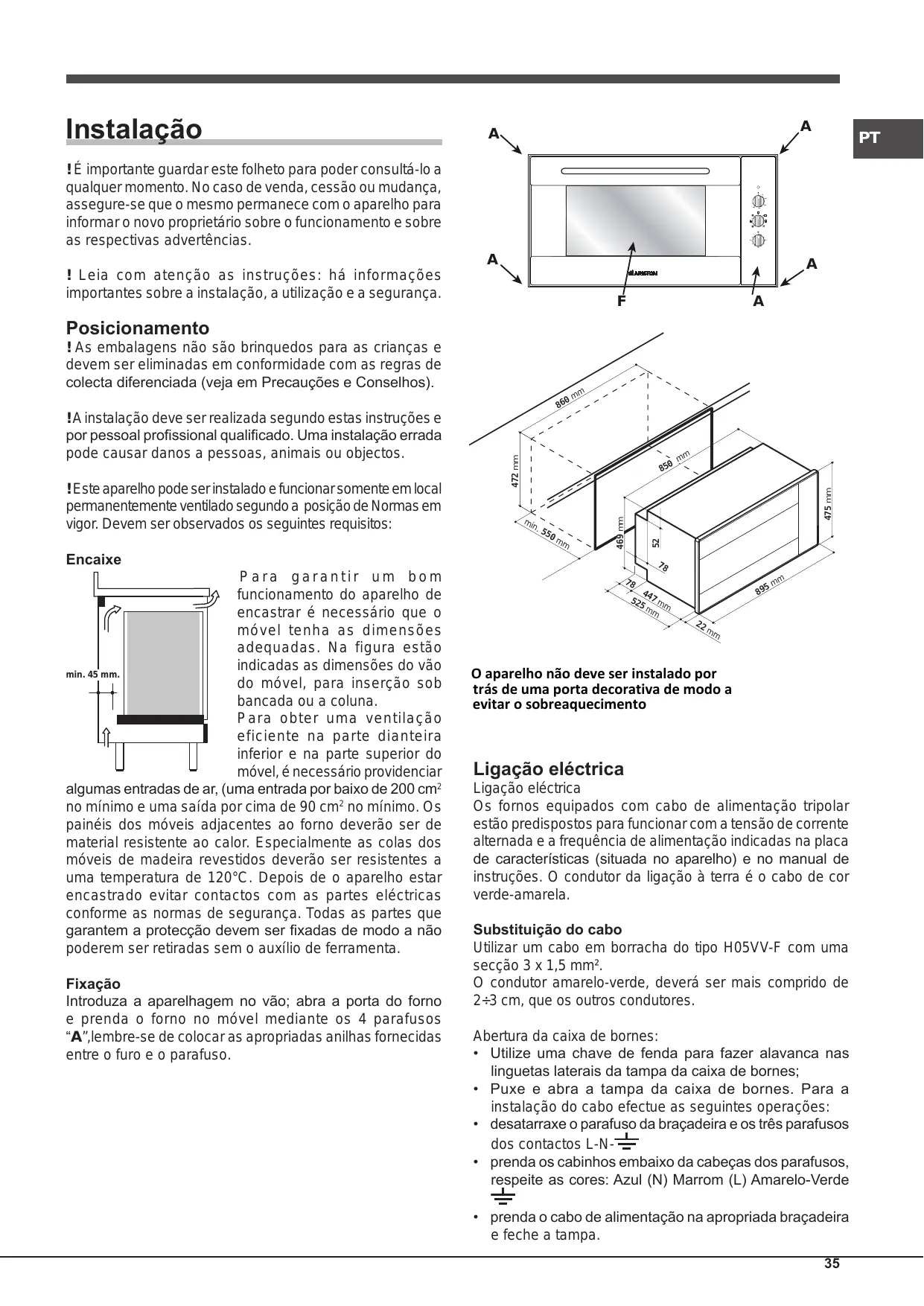

! É importante guardar este folheto para poder consultá-lo a qualquer momento. No caso de venda, cessão ou mudança, assegure-se que o mesmo permanece com o aparelho para informar o novo proprietário sobre o funcionamento e sobre as respectivas advertências. ! Leia com atenção as instruções: há informações importantes sobre a instalação, a utilização e a segurança.

Posicionamento ! As embalagens não são brinquedos para as crianças e devem ser eliminadas em conformidade com as regras de colecta diferenciada (veja em Precauções e Conselhos).

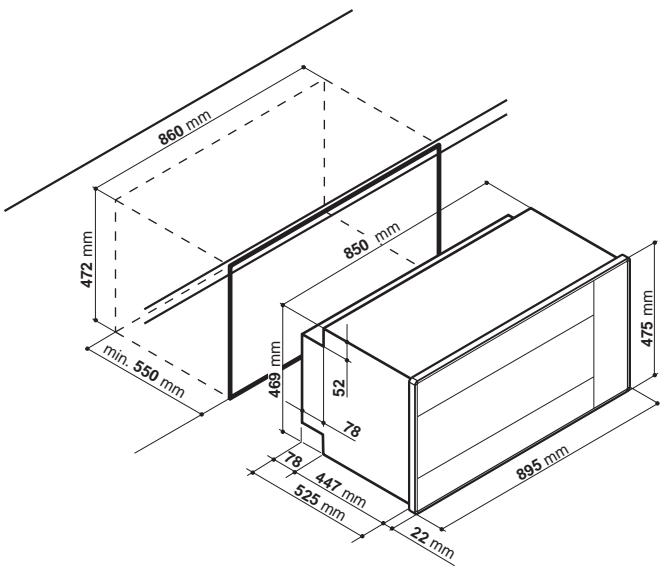

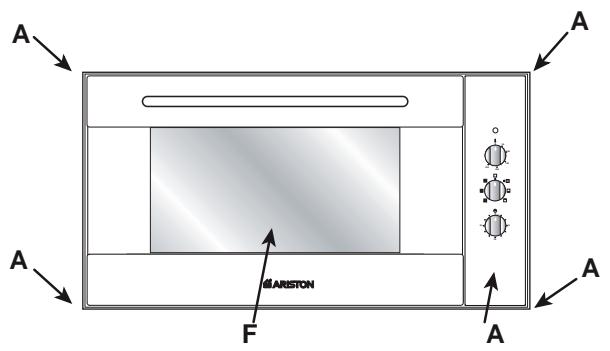

Encaixe Para garantir um bom funcionamento do aparelho de encastrar é necessário que o móvel tenha as dimensões adequadas. Na figura estão indicadas as dimensões do vão min. 45 mm. do móvel, para inserção sob bancada ou a coluna. Para obter uma ventilação eficiente na parte dianteira inferior e na parte superior do móvel, é necessário providenciar algumas entradas de ar, (uma entrada por baixo de 200 cm2 no mínimo e uma saída por cima de 90 cm2 no mínimo. Os painéis dos móveis adjacentes ao forno deverão ser de material resistente ao calor. Especialmente as colas dos móveis de madeira revestidos deverão ser resistentes a uma temperatura de 120°C. Depois de o aparelho estar encastrado evitar contactos com as partes eléctricas conforme as normas de segurança. Todas as partes que garantem a protecção devem ser fixadas de modo a não poderem ser retiradas sem o auxílio de ferramenta. Fixação Introduza a aparelhagem no vão; abra a porta do forno e prenda o forno no móvel mediante os 4 parafusos “A”,lembre-se de colocar as apropriadas anilhas fornecidas entre o furo e o parafuso.

469 mm ! Este aparelho pode ser instalado e funcionar somente em local permanentemente ventilado segundo a posição de Normas em vigor. Devem ser observados os seguintes requisitos: 472 mm ! A instalação deve ser realizada segundo estas instruções e por pessoal profissional qualificado. Uma instalação errada pode causar danos a pessoas, animais ou objectos.

O aparelho não deve ser instalado por trás de uma porta decorativa de modo a evitar o sobreaquecimento Ligação eléctrica Ligação eléctrica Os fornos equipados com cabo de alimentação tripolar estão predispostos para funcionar com a tensão de corrente alternada e a frequência de alimentação indicadas na placa de características (situada no aparelho) e no manual de instruções. O condutor da ligação à terra é o cabo de cor verde-amarela. Substituição do cabo Utilizar um cabo em borracha do tipo H05VV-F com uma secção 3 x 1,5 mm². O condutor amarelo-verde, deverá ser mais comprido de 2÷3 cm, que os outros condutores. Abertura da caixa de bornes:

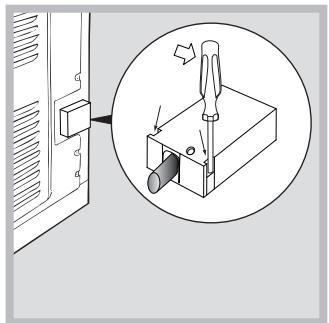

• Utilize uma chave de fenda para fazer alavanca nas linguetas laterais da tampa da caixa de bornes;
• Puxe e abra a tampa da caixa de bornes. Para a instalação do cabo efectue as seguintes operações:

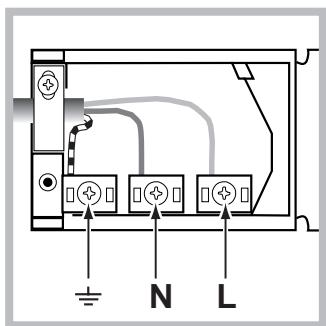

• desatarraxe o parafuso da braçadeira e os três parafusos dos contactos L-N• prenda os cabinhos embaixo da cabeças dos parafusos, respeite as cores: Azul (N) Marrom (L) Amarelo-Verde
• prenda o cabo de alimentação na apropriada braçadeira e feche a tampa.

! O cabo deve ser verificado periodicamente e substituído somente por técnicos autorizados (veja a Assistência Técnica).

! A empresa exime-se de qualquer responsabilidade se estas regras não forem obedecidas.

Medidas do Forno HxLxP 32,9 x 59,5 x 39,4 cm Volume Ligação do cabo de alimentação à rede Monte uma ficha normalizada no cabo, apropriada à carga indicada na placa de características. Em caso de ligação directa à rede, é preciso interpor entre o aparelho e a rede um interruptor omnipolar com abertura mínima entre os contactos de 3 mm., dimensionado à carga e de acordo com as normas em vigor (o fio de terra não deve ser interrompido pelo interruptor). O cabo de alimentação deve estar colocado de modo a não atingir em ponto algum uma temperatura que ultrapasse temperatura ambiente de mais de 50°C. Antes de efectuar a ligação verificar se:

• A segurança eléctrica deste aparelho está assegurada somente quando o mesmo estiver ligado a uma instalação com contacto de terra eficiente, conforme as normas de segurança eléctrica em vigor. É necessário verificar este requisito fundamental de segurança e, em caso de dúvida, mandar efectuar um controle meticuloso da instalação por pessoal profissionalmente qualificado. O fabricador não se responsabiliza por danos eventuais provocados pela falta de ligação à terra da instalação.
• Antes de ligar o aparelho assegure-se de que os dados da plaqueta (colocada sobre o aparelho e/ou na embalagem) coincidam com os da rede de distribuição eléctrica e de gás.
• Verifique se a capacidade eléctrica da instalação e das tomadas de corrente são apropriadas para a potência máxima do aparelho que está indicada na plaqueta. Em caso de dúvida dirija-se a pessoal profissionalmente qualificado.
• No caso de incompatibilidade entre a ficha do aparelho, mande um técnico profissionalmente qualificado trocar a ficha por outra de tipo adequado. Este técnico deverá também especificamente certificar-se que o diâmetro dos cabos da ficha seja idóneo para a potência absorvida pelo aparelho. Em geral é desaconselhável o uso de adaptadores, fichas múltiplas e/ou extensões. Se o uso de adaptadores for indispensável, use somente adaptadores simples ou múltiplos, e extensões conformes às normas de segurança em vigor, porém tome cuidado para não ultrapassar o limite de capacidade da corrente, indicado no adaptador simples e nas extensões, nem o limite de potência máxima indicado no adaptador múltiplo. ! Depois de ter instalado o aparelho, o acesso ao cabo eléctrico e à tomada da corrente deve ser fácil. ! O cabo não deve ser dobrado nem comprimido.

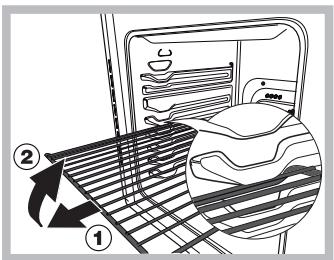

Litros 78 Tensão e 220-240V~ 50/60Hz frequência de fornecimento Potência Max 2400W ETIQUETA ENERGIA Consumo de energia com convecção Natural – função de aquecimento: Estático; Consumo de energia da declaração de Classe com convecção Forçada - função de aquecimento: Ventilado. ECODESIGN Directive 2009/125/EC Início e utilização ATENÇÃO! O forno está equipado com um sistema de bloqueio das grelhas que permite retirá-las sem que estas ressaiam do forno (1). Para retirar completamente as grelhas, tal como indicado no desenho, basta levantá-las, segurando-as pela parte da frente, e puxá-las (2). ! Quando o acender pela primeira vez, aconselhamos de fazer funcionar o forno vazio pelo menos durante uma hora, com o termóstato posto à temperatura máxima e a porta fechada. Pode apagar, abrir a porta do forno e ventilar a sala. O odor que se sente deve-se à evaporação das substâncias empregadas para proteger o forno. O ”Maxiforno” Ariston reúne num único aparelho as vantagens dos fornos tradicionais de convecção natural: “estáticos” e as vantagens dos fornos modernos de convecção forçada: “ventilados”. É um aparelho extremamente versátil que permite escolher de maneira fácil e segura entre as três modalidades de cozedura. A selecção das diferentes funções oferta é obtida ao accionar os manípulos de selecção “ 3 ” e do termostato “ 2 ” situados no painel. Programas ! Para todos os programas pode ser definida uma temperatura entre 50°C e 250°C., excepto:.

• GRILL e GRILL VENTILADO (é aconselhável não ultrapassar a temperatura de 200°C).

Acendem-se os dois elementos aquecedores inferior e superior externo. O calor é distribuído uniformemente de baixo para cima. O forno estático é aconselhado na preparação de pratos a base de carnes de bezerro ou vitelo que precisam ser cozidos lentamente com cons-tante adicionação de líquidos. Continua a ser o melhor sistema para cozer biscoitos secos, além das frutas em geral. Ao preparar alimentos no forno estático utili-zar somente uma pingadeira ou uma grelha de cada vez, senão obterá uma má distribuição da temperatu-ra. Se a cozedura precisar de mais calor de baixo ou de cima, utilizar as prateleiras superiores ou inferiores. Posição da “RESISTENCIA INFERIOR” Rodando o manípulo até esta posição, acende-se a luz do forno e entra em funcionamento o elemento aquecedor inferior. Esta posição é aconselhada para retocar a cozedura de alimentos (colocados em assadeiras) que estão bem cozidos por fora mas ainda semi-crus por dentro. Posição da “RESISTENCIA SUPERIOR” Ao rodar o manípulo do forno até esta posição, acendese a luz do forno e entra em funcionamento o elemento aquecedor. Esta posição é aconselhada para retocar a cozedura de alimentos (colocados em assadeiras) que estão bem cozidos por dentro mas ainda semi-crus por fora . GRILL Mantener la porta do forno fechada durante o funcionamento do grill. Acende-se o elemento aquecedor central da grelha. A cozedura é realizada pela irradiação térmica de cima para baixo, de uma resistência eléctrica incandescente. A temperatura muito alta e directa da grelha permite assar imediatamente a superfície das carnes, deste modo dificulta-se a saída dos líquidos e as carnes mantêm-se mais tenras. GRILL VENTILADO Mantener la porta do forno fechada durante o funcionamento do grill. Acende-se o elemento aquecedor central da grelha e a ventoinha põe-se a girar. Une-se à irradiação térmica a circulação forçada do ar dentro do forno. Isto impede que se queime a superfície dos alimentos e desta maneira o poder de penetração do calor aumenta. FORNO DOLCE O elemento aquecedor inferior entra em funcionamento e a ventoinha começa a rodar. Esta função é indicada para cozer alimentos delicados, em particular doces que precisam de fermentação, facilitada pelo calor proveniente da parte inferior. As temperaturas mais elevadas são atingidas em longo tempo portanto, nestes casos é aconselhável utilizar a função “Forno Estático”. FORNO VENTILADO Acendem-se os elementos aquecedores e entra em função a ventoinha. Como o calor é constante e uniforme no forno inteiro, o ar coze e assa o alimento de maneira uniforme em todos os pontos. Pode-se cozer contemporaneamente mesmo diferentes pratos, que tenham temperaturas de preparação similares. É possível utilizar até 2 prateleiras no máximo contemporaneamente se seguir os conselhos apresentados no parágrafo “Cozedura contemporânea em diversas prateleiras”. Óptimos resultados são obtidos com pratos que precisam ser gratinados ou cozidos bastante tempo. Nos assados de carne a melhor distribuição do calor permite utilizar temperaturas mais baixas que redu-zem a dispersão dos líquidos, desta forma mantêm-se mais mórbidos e reduz-se a queda de peso. O forno ventilado é especialmente apreciado para cozer peixe que posa ser cozido com pouquíssima adicionação de temperos, desta maneira o aspecto e o sabor mantêmse inalterados.

A função ventilada também pode ser utilizada para descongelar carne branca ou vermelha, peixe, pão; regular a temperatura entre 80° e 100°C. Para descongelar alimentos mais delicados pode-se regular em 60°C ou utilizar somente a circulação de ar frio, para isto regular o manípulo do termostato em 0°C. Todas as vezes, ao acabar de cozinhar, deixe o aparelho a funcionar 4 ou 5 minutos, com o selector do termostato colocado no 0 para facilitar o arrefecimento do forno. Se o aparelho funcionar muito tempo na temperatura máxima e o conselho acima não tiver sido seguido; para proteger o mesmo, intervirá um dispositivo de segurança que temporariamente interromperá a alimentação eléctrica. Símbolo Função O indicador luminoso do forno 1 Indica a fase de aquecimento do mesmo; apaga-se quando a temperatura no interior do forno atingir o valor seleccionado com o manípulo. O acender e apagar da luz indica que o termostato está a trabalhar correctamente, mantendo constante a temperatura no interior do forno. O manípulo do contaminutos 4 Para utilizar o conta-minutos é necessário dar uma volta quase completa ao manípulo no sentido dos ponteiros do relógio, para carregar a campainha; voltando para trás, marcar o tempo desejado, fazendo coincidir com a referência do painel o número de minutos pretendidos. Illuminação do forno Quando o manípulo de selecção é rodado para qualquer posição fora do “●”, acende-se a luz do forno Atenção: para acender a luz do forno sem activar nenhum elemento aquecedor, è preciso colocar o manípulo de selecção “ 3 ” na posição indicada pelo símbolo , e depois o manípulo do termostato “ 2 ” marcada com o símbolo “●”, no zero. Espeto rotativo Este acessório deve ser utilizado exclusivamente para cozer com o grill. Proceder da seguinte maneira: enfie a carne a ser cozida na haste transversal, no sentido do seu comprimento e bloqueia-a com os grampos reguláveis. Coloque os suportes ‘’A’’ e ‘’B’’ nos furos predispostos na bandeja pingadeira ‘’E’’, apoie o gargalo da haste na sede ‘’C’’ e enfie a grade no primeiro trilho mais em baixo do forno; em seguida enfie a haste no furo do espeto rotativo, a levar o gargalo para a frente na sede ‘’D’’ (veja as figuras). Para ligar o espeto rotativo coloque o selector dos PROGRAMAS em

Potência 230V Apagado

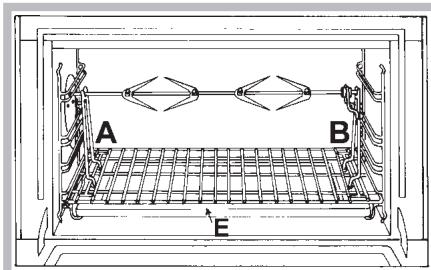

Estático 2350 W Resistência inferior 1300 W Resistência superior 1050 W Grill 2000 W Grill Ventilado 2000 W Forno Doce 1300 W Ventilado 2350 W Conselhos práticos para cozedura ! Nas cozeduras ventiladas não utilize as posições 1 e 5: recebem directamente ar quente que poderia provocar queimaduras em alimentos delicados. ! Nas cozeduras de GRILL e GRILL VENTILADO, principalmente se realizadas com o espeto rotatório, coloque a bandeja pingadeira na posição 1 para recolher os resíduos de cozedura (molhos e/ou gordura).

• Utilize as posições 2 e 4, coloque na 2 os alimentos que necessitarem de mais calor.
• Coloque a bandeja pingadeira embaixo e a grade em cima. GRILL
• Coloque a grade na posição 3 ou 4, disponha os alimentos no centro da grade.
• É aconselhável configurar o nível de energia no máximo. Não se alarme se a resistência superior não permanecer constantemente acesa: o seu funcionamento é controlado por um termóstato. PIZZA
• Utilize uma forma de alumínio leve, apoie-a na grelha do forno. Se utilizar a bandeja pingadeira aumentará os tempos de cozedura e dificilmente será obtida uma pizza crocante.
• No caso de pizzas com muita cobertura é aconselhável colocar o queijo mozzarella na metade da cozedura.

Tempo de cozedura (minutos) Carnes Toucinho (4-8 kg.) Ganso (4-5 kg.) Pato (2-4 kg.) Capão (2½-3 kg.) Novilho (1-1½ kg.) Costeletas de carneiro Lebre assada (2 kg.) Faisão assado Frango (1-1½ kg.)

15-25 minutos Cozedura ao GRILL Tipo de iguaria Bife (0.5 kg.) Salsicha Frango na grelha (1 kg) Vitela assada no espeto (0.6 kg.) Frango no espeto (1 kg.) Tempo de cozedura (minutos) Posição da grelha

3ª guia 2ª guia 1ª guia

O 1° trilho é o da posição mais baixa. Os tempos de cozedura podem variar segundo a natureza dos alimentos, a sua homogeneidade e o seu volume. Para a primeira cozedura, escolher portanto os valores de tempo de cozedura mais baixos entre aqueles indicados e sucessivamente se necessário aumentá-los. A 1a guia è aquela na posição mais baixa.

• Evite que o cabo de alimentação de outros electrodomésticos encoste-se em partes quentes do forno. Não tape as aberturas de ventilação e de eliminação de ! Este aparelho foi projectado e fabricado em conformidade calor. com as normas internacionais de segurança. Estas pelo centro a maçaneta de abertura da porta: os advertências são fornecidas por razões de segurança e • Pegue lados podem estar quentes. devem ser lidas com atenção.
• Utilize luvas de forno para colocar e tirar recipientes.
• Não forre o fundo do forno com folhas de alumínio. Segurança geral Não guarde material inflamável no forno: se o aparelho
• Este aparelho foi concebido para utilização de tipo não • for inadvertidamente colocado a funcionar, poderia profissional no âmbito de moradas. incendiar-se.
• Este aparelho não deve ser instalado ao ar livre, mesmo • Assegure-se sempre que os selectores estejam na num sítio protegido, porque é muito perigoso deixá-lo posição “●”/“○” quando não estiver a utilizar o aparelho. exposto a chuva e temporais. Não puxe pelo cabo para desligar a ficha da tomada
• Para deslocar o aparelho pegue-o sempre pelos • eléctrica, pegue pela ficha. específicos manípulos, situados aos lados do forno. • Não realize limpeza nem manutenção sem antes ter
• Não toque no aparelho se estiver descalço, ou com as desligado a ficha da rede eléctrica. mãos ou os pés molhados ou húmidos.

houver avarias, nenhum caso mexa nos

• Este aparelho deve ser empregado para cozer alimentos, mecanismos internos em para repará-las. Contacte somente por pessoas adultas e segundo as instruções a Assistência Técnica (veja tentar Assistência técnica). apresentadas neste folheto. Qualquer outro uso (como por • Não coloque objectos sobre a porta do forno aberta. exemplo, aquecedor de ambientes) deve ser considerado • Evite que as crianças brinquem com o aparelho. impróprio e portanto perigoso. O fabricante não poderá é previsto que este aparelho seja utilizado por ser considerado responsável pelos danos que houver • Não pessoas (incluso crianças) com reduzidas capacidades derivantes de usos impróprios, errados ou irracionais. físicas, sensoriais mentais, por pessoas inexperientes
• Durante o uso deste aparelho, os elementos aquecedores ou que não tenhamoufamiliaridade com o produto, a não e algumas das partes da porta do forno esquentam-se ser que seja vigiadas por uma pessoa responsável muito. Tome cuidado para não tocar nos mesmos e pela sua segurança que tenham recebido instruções mantenha as crianças afastadas. preliminares sobre o uso do aparelho. Precauções e conselhos

• Não permita que as crianças brinquem com o aparelho.
• O aparelho não é destinado a ser colocado em funcionamento por meio de um temporizador externo ou por um sistema de comando à distância separado. Eliminação
• Eliminação do material de embalagem: obedeça as regras locais, de maneira que as embalagens possam ser reutilizadas. Economia e respeito do meio ambiente
• Utilizando o forno nos horários a partir do fim da tarde, até as primeiras horas da manhã, estará contribuindo para reduzir a carga de absorção das empresas de fornecimento de electricidade. As opções de definição dos programas, especialmente a “cozedura posterior” (veja os Programas) e a “limpeza automática posterior” (veja a Manutenção e cuidados), possibilitam organizarse para isto.
• É recomendável realizar as cozeduras de GRILL e GRILL VENTILADO sempre com a porta fechada: quer para obter melhores resultados, quer para uma sensível economia de energia (aproximadamente 10%).
• Mantenha as guarnições eficientes e limpas, para poderem aderir bem na porta e não causar dispersão de calor. ! Nunca utilize equipamento de limpeza a vapor ou de alta pressão para limpar a aparelhagem. Limpeza da porta Limpe o vidro da porta com esponjas e produtos não abrasivos e enxugue com um pano macio; não use materiais ásperos, abrasivos ou espátulas metálicas afiadas que podem arranhar a superfície e quebrar o vidro. Para uma limpeza mais cuidadosa é possível desmontar a porta do forno:

1. abra a porta inteiramente (veja a figura);

2. levante e rode as alavancas situadas nas duas

dobradiças (veja a figura);

Manutenção e cuidados Desligar a corrente eléctrica Antes de realizar qualquer operação, desligue o aparelho da alimentação eléctrica. Limpeza do aparelho

• As partes externas esmaltadas ou inoxidáveis e as guarnições de borracha podem ser limpas com uma esponja molhada com água morna e sabão neutro. Se for difícil remover as manchas, empregue produtos específicos. É aconselhado enxaguar com água abundante e enxugar depois da limpeza. Não empregue pós abrasivos nem substâncias corrosivas.
• O interior do forno deve ser sempre limpo de preferência depois de cada utilização, enquanto ainda estiver morno. Utilize água quente e detergente, enxagúe e enxugue com um pano macio. Evite abrasivos.
• Os acessórios podem ser lavados como quaisquer utensÃlios, inclusive numa máquina de lavar loiça, excepto as guias corrediças.

3. (Com contra-porta de vidro) segure

a porta dos dois lados exteriores e feche-a novamente devagar mas não inteiramente; Pressione os grampos F, em seguida puxe a porta para a frente e retire-a das dobradiças (veja a figura). Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario. Verificação das guarnições Verifique periodicamente o estado da guarnição ao redor da porta do forno. Se houver danos, contacte o Centro de Assistência Técnica mais próximo (veja a Assistência técnica). É aconselhável não usar o forno antes do mesmo ter sido reparado. Substituição da lâmpada Para substituir a lâmpada de iluminação do forno:

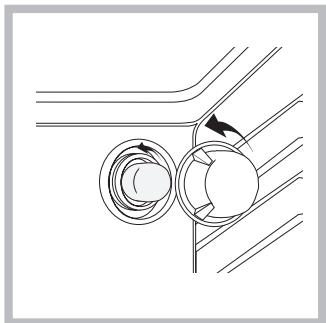

1. Desatarraxe a tampa em

vidro do bocal da lâmpada.

2. Desenrosque a lâmpada e

troque-a por outra análoga: potência 25 W, engate E 14.

3. Retire a tampa (veja a

figura). ! Não utilizar a lâmpada do forno como iluminação de ambientes.
