Manual de instrucciones

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

No utilice productos abrasivos ni espátulas de metal cortantes para limpiar la puerta de cristal del horno ya que podrían rayar la superficie y quebrar el cristal.

ATENCIÓN: Antes de sustituir la lámpara controle que el aparato esté apagado para evitar la posibilidad de choques eléctricos.

! Cuando introduzca la parrilla, controle que el tope esté dirigido hacia arriba y en la parte posterior de la cavidad.

! No llame nunca a técnicos no autorizados.

Comunique: • El tipo de anomalía; • El modelo de la máquina (Mod.) • El número de serie (S/N) Esta información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de • Piezas y componentes • Mano de obra de los técnicos • Desplazamiento a su domicilio de los técnicos Y NO PAGUE AVERIAS NUNCA MAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOS A SU SERVICIO

Descripción del aparato

Vista en conjunto 1 Panel de control 2 Cristal puerta forno 50 100

1 Painel de comandos 2 Vidro da porta do forno

Descripción del aparato

Panel de control 1 2 3 3

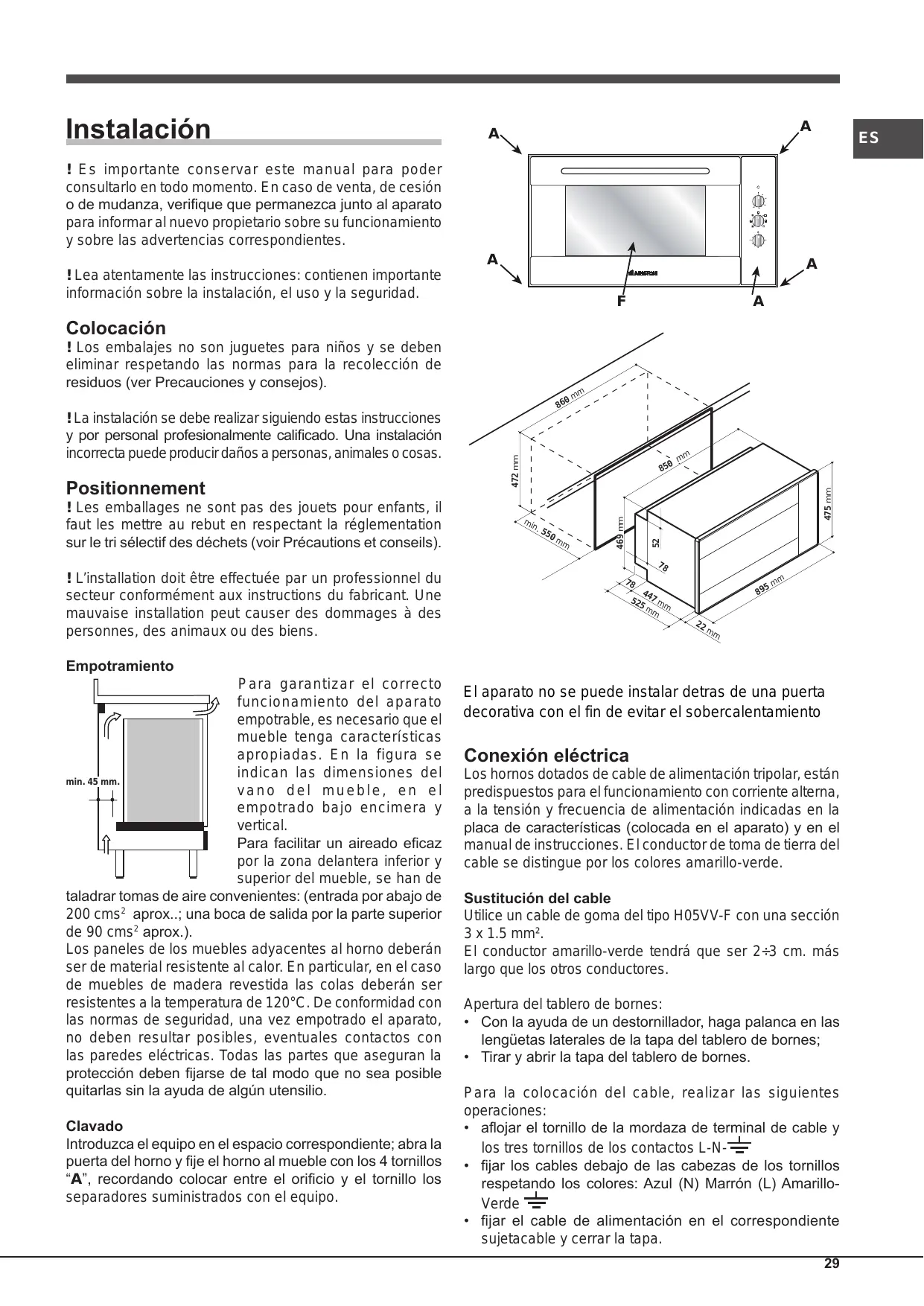

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

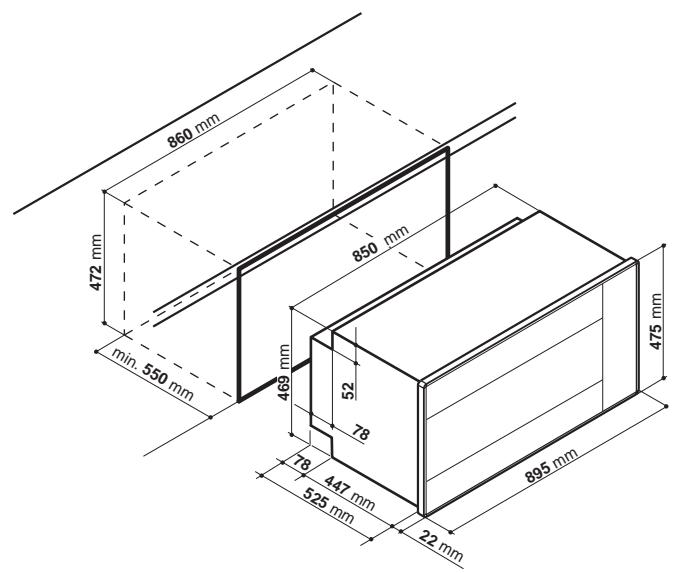

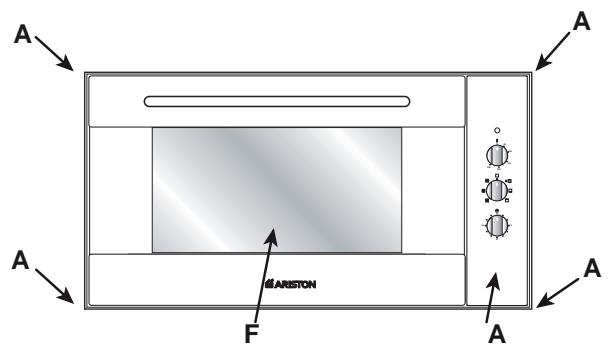

Para garantizar el correcto funcionamiento del aparato empotrable, es necesario que el mueble tenga características apropiadas. En la figura se indican las dimensiones del min. 45 mm. vano del mueble, en el empotrado bajo encimera y vertical. Para facilitar un aireado eficaz por la zona delantera inferior y superior del mueble, se han de taladrar tomas de aire convenientes: (entrada por abajo de 200 cms2 aprox..; una boca de salida por la parte superior de 90 cms2 aprox.). Los paneles de los muebles adyacentes al horno deberán ser de material resistente al calor. En particular, en el caso de muebles de madera revestida las colas deberán ser resistentes a la temperatura de 120°C. De conformidad con las normas de seguridad, una vez empotrado el aparato, no deben resultar posibles, eventuales contactos con las paredes eléctricas. Todas las partes que aseguran la protección deben fijarse de tal modo que no sea posible quitarlas sin la ayuda de algún utensilio. Clavado Introduzca el equipo en el espacio correspondiente; abra la puerta del horno y fije el horno al mueble con los 4 tornillos “A”, recordando colocar entre el orificio y el tornillo los separadores suministrados con el equipo.

El aparato no se puede instalar detras de una puerta decorativa con el fin de evitar el sobercalentamiento

Los hornos dotados de cable de alimentación tripolar, están predispuestos para el funcionamiento con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (colocada en el aparato) y en el manual de instrucciones. El conductor de toma de tierra del cable se distingue por los colores amarillo-verde. Sustitución del cable Utilice un cable de goma del tipo H05VV-F con una sección 3 x 1.5 mm². El conductor amarillo-verde tendrá que ser 2÷3 cm. más largo que los otros conductores. Apertura del tablero de bornes: • Con la ayuda de un destornillador, haga palanca en las lengüetas laterales de la tapa del tablero de bornes; • Tirar y abrir la tapa del tablero de bornes. Para la colocación del cable, realizar las siguientes operaciones: • aflojar el tornillo de la mordaza de terminal de cable y los tres tornillos de los contactos L-N• fijar los cables debajo de las cabezas de los tornillos respetando los colores: Azul (N) Marrón (L) AmarilloVerde • fijar el cable de alimentación en el correspondiente sujetacable y cerrar la tapa. 29

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

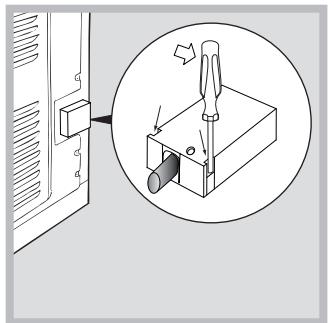

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

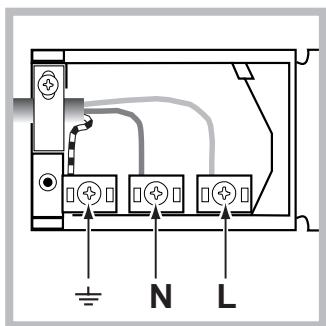

N L Conexión del cable de alimentación a la red

Instalar, en el cable, un enchufe normalizado para la potencia indicada en la placa de características; en caso de conexión directa a la red, es necesario colocar entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, adecuado a la potencia y conforme a las normas en vigencia (el cable a tierra no debe ser interrumpido por el interruptor). El cable de alimentación debe colocarse de tal manera que, en ningún punto alcance una temperatura superior a 50°C con respecto a la temperatura ambiente. Antes de efectuar la conexión comprobar que: • La seguridad eléctrica de este aparato se garantiza sólo cuando el mismo resulte correctamente conectado a una eficiente instalación de conexión a tierra conforme a lo previsto por las normas de seguridad eléctrica. Es necesario verificar este fundamental requisito de seguridad y, en caso de duda, solicitar un control cuidadoso de la instalación por parte de personal profesionalmente especializado. El fabricante no puede ser considerado responsable por los eventuales daños causados por la falta de conexión a tierra de la instalación. • Antes de conectar el aparato, comprobar que los datos de la placa de características (ubicada en el aparato y/o en el embalaje) correspondan a los de la red de distribución eléctrica y gas. • Comprobar que la capacidad eléctrica de la instalación y la de los tomas de corriente resulten adecuadas a la potencia máxima del aparato indicada en la placa de características. En caso de duda, dirigirse a personal profesionalmente especializado. • En caso de incompatibilidad entre el toma de corriente y el enchufe del aparato, llamar a personal técnico para reemplazar el toma con otro adecuado. El técnico, en particular, deberá también comprobar que la sección de los cables del toma de corriente resulte adecuada a la potencia absorbida por el aparato. En general, no es aconsejable el uso de adaptadores, tomas múltiples y/o extensiones. Si su uso fuera indispensable es necesario utilizar solamente adaptadores simples o múltiples y prolongaciones conformes a las normas vigentes de seguridad, teniendo cuidado de no superar el límite de capacidad de corriente marcado en el adaptador simple y en las prolongaciones, y el de máxima potencia marcado en el adaptador múltiple.

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

TABLA DE CARACTERÍSTICAS Dimensiones del Horno 32,9 x 59,5 x 39,4 cm HxLxP Volume

220-240V~ 50/60Hz frecuencia de

alimentación: Potencia Máx 2400W ENERGY LABEL Consumo de energía por convección

Natural – función de calentamiento: Convencional; Clase Consumo de energía para funcionamiento por convección Forzada - función de calentamiento: Ventilado.

Puesta en funcionamiento y uso

la parte delantera y tirar (2).

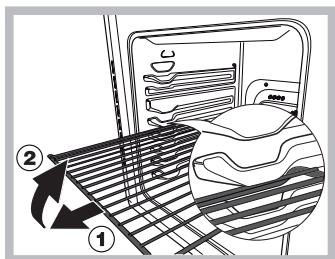

ATENCIÓN! El horno está dotado de un sistema de bloqueo de las parrillas que permite quitarlas sin que sobresalgan del horno (1).

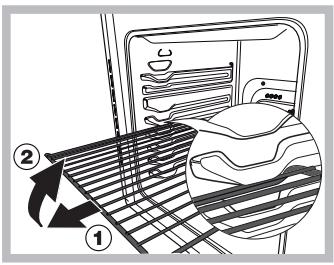

Para quitar completamente las parrillas, como se indica en el dibujo, es suficiente levantarlas cogiéndolas de

! La primera vez que encienda el horno, hágalo funcionar vacío, durante una hora aproximadamente, con el termostato al máximo y con la puerta cerrada. Luego apáguelo, abra la puerta del horno y airee el ambiente.

El olor que se advierte es debido a la evaporación de las sustancias utilizadas para proteger el horno. El “Maxihorno” Ariston reúne en un único aparato las ventajas de los hornos tradicionales a convección natural: “convencionales” y la de los hornos modernos a convección forzada: “ventilados”. Es un aparato sumamente versátil que permite elegir, en modo fácil y seguro, entre 7 métodos distintos de cocción. La selección de las distintas funciones ofrecidas se realiza accionando los mandos de selección “ 3 ” y el mando del termostato “ 2 ” presentes en el cuadro de mandos.

! En todos los programas se puede fijar una temperatura entre 50ºC y 250ºC, excepto en: • GRILL y GRILL VENTILADO (se aconseja no superar una temperatura de 200ºC). HORNO ESTATICO Se encienden las dos resistencias : inferior y superior externa. El calor se distribuye uniformemente desde abajo y desde arriba. Se aconseja usar el convencional para la preparación de platos a base de carnes de buey o ternera que necesitan una cocción lenta con un constante agregado de líquidos. Sigue siendo el mejor sistema para la cocción de bizcochos secos, y de fruta en general. Para la cocción en el horno convencional, utilizar una sola bandeja o parrilla por vez, de lo contrario, se obtendrá una mala distribución de la temperatura. Si la cocción necesita mayor calor desde abajo o desde arriba, utilizar los estantes superiores o inferiores. La “RESISTENCIA INFERIOR” Al girar la manecilla hasta la posición inferior se enciende la luz del horno y entra en funciones el elemento calefactor de abajo. Esta posición es la aconsejada para pasar al horno alimentos (contenidos en fuentes) que presentan la superficie cocida pero todavía hùmedos por dentro.

La “RESISTENCIA SUPERIOR”

Girando la perilla hasta esta posición se enciende la luz del horno y funciona el elemento calefactor de arriba. Esta posición es la aconsejada para pasar al horno alimentos (contenidos en fuentes) que presentan por dentro cocida pero todavía hùmedos la superficie. GRILL Mantener cerrada la puerta del horno durante el funcionamiento del grill. Se enciende el elemento calentador grill. La cocción con grill se produce por la irradiación térmica de arriba hacia abajo, mediante una resistencia eléctrica incandescente. La elevada temperatura del grill, permite el inmediato asado superficial de la carnes, con lo que, al impedir el escape de líquidos las mantiene más tiernas. La cocción con grill, es particularmente indicada para platos que necesitan una elevada temperatua superficial: chuletas de ternera, entrecote, solomillo, hamburguesas etc... GRILL VENTILADO Mantener cerrada la puerta del horno durante el funcionamiento del grill. Se enciende el elemento calentador grill y comienza a girar el ventilador. Une a la irradiación térmica, la circulación forzada del aire dentro del horno. Esto impide que se quemen superficialmente los alimentos aumentando el poder de penetración del calor. HORNO DULCES Se enciende la resistencia inferior. Esta función es ideal para la cocción de comidas delicadas, en especial las tortas que necesitan fermentar, ya que este proceso se ve facilitado por el calor proveniente de abajo. Cabe destacar que las temperaturas más elevadas se alcanzan en tiempos bastante largos, por lo tanto, en estos casos, es aconsejable utilizar la función “Horno Estatico”. HORNO VENTILADO Se activan las resistencias y entra en funcionamiento el ventilador. Debido a que el calor es constante y uniforme en todo el horno, el aire cocina y dora la comida uniformemente en todos sus puntos. También se pueden cocinar simultáneamente comidas distintas entre ellas, con tal que las temperaturas de cocción sean similares. Es posible utilizar simultáneamente 2 estantes como máximo respetando las advertencias indicadas en el párrafo “Cocción simultánea en más de un estante”. Se obtienen óptimos resultados con los platos que necesitan gratinado y cocción durante mucho tiempo. En los asados de carne, la mejor distribución del calor permite utilizar temperaturas más bajas que reducen la dispersión de los líquidos manteniéndolas más tiernas y reduciendo la disminución de peso. El horno ventilado es particularmente apreciado para la cocción de pescados que se puedan cocinar con muy poca cantidad de condimentos, manteniendo, de este modo, inalterados el aspecto y el sabor. La función ventilado se puede usar también para descongelar carne blanca o roja, pescado y pan, seleccionando una temperatura de 80°-100°C.

ES ES Para descongelar alimentos más delicados se puede seleccionar 60°C o usar sólo la circulación de aire frío llevando el botón termóstato a 0°C. Al final de cada cocción haga funcionar el aparato durante 4-5 minutos colocando la perilla del termostato en 0 para favorecer el enfriamiento del horno. Si el aparato ha funcionado por mucho tiempo a la temperatura máxima y no se respetó dicha advertencia, para proteger al mismo, interviene un dispositivo de seguridad que interrumpe temporalmente la alimentación eléctrica.

La luz piloto de funcionamiento del horno 1

Indica la fase de calentamiento del mismo, su apagado señala que en el interior del horno se ha alcanzado la temperatura seleccionada con el mando. A esta altura, cuando la luz piloto se apaga y se enciende alternativamente, indica que el termostato está trabajando correctamente para mantener constante la temperatura del horno. El mando del cuentaminutos 4 Para utilizar el cuentaminutos es necesario cargar la alarma, girando el mando una vuelta casi completa en sentido horario; luego, volviendo hacia atrás, seleccionar el tiempo deseado haciendo coincidir la referencia fija del cuadro de mandos con el número correspondiente a los minutos pre-establecidos. Illuminación horno En cualquier posición del mando de selección, excepto la posición de reposo indicada por el “●”, la luz del horno se enciende; Nota: si fuera necesario encender la luz del horno sin activar los elementos calentadores, conviene poner el selector “ 3 ” en posición indicada con simbolo

seguidamente la perilla del termóstato “ 2 ” en descanso, o sea marcado el simbolo “●”.

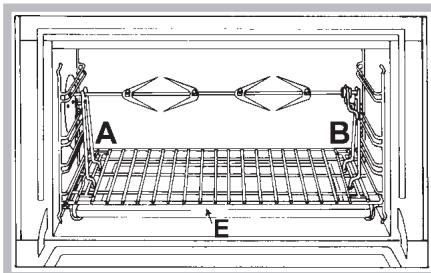

El asador automático Este accesorio se debe utilizar exclusivamente para cocinar a la parrilla. Proceda de la siguiente manera: inserte la carne que debe cocinar en la varilla transversal, en sentido longitudinal, bloqueándola con los correspondientes tenedores regulables. Introduzca los soportes ‘’A’’ y ‘’B’’ en los orificios presentes en la grasera ‘’E’’, apoye la ranura de la varilla en el asiento ‘’C’’ y coloque la parrilla en la primera guía más baja del horno; inserte ahora la varilla en el orificio del asador automático, llevando hacia adelante la ranura en el asiento ‘’D’’ (ver figuras). Accione el asador automático seleccionando con el mando PROGRAMAS

Potencia 230V Apagado

2350 W Resistencia inferior

1300 W Resistencia superior

2000 W Grill Ventilado

2350 W Consejos prácticos para cocinar

! En las cocciones ventiladas no utilice las posiciones 1 y

5: son las que reciben directamente el aire caliente lo cual podría producir quemaduras de las comidas delicadas. ! En las cocciones , si se utiliza el asador automático, coloque la grasera en la posición 1 para recoger los residuos de cocción (jugos y/o grasas). MULTICOCCIÓN • Utilice las posiciones 2 y 4 colocando en la 2 los alimentos que requieren mayor calor. • Coloque la grasera abajo y la parrilla arriba. GRILL • Introduzca la parrilla en la posición 3 o 4 y coloque los alimentos en el centro de la parrilla. • Se aconseja fijar el nivel de energía en el valor máximo. No se alarme si la resistencia superior no permanece constantemente encendida: su funcionamiento está controlado por un termostato. PIZZA • Utilice una bandeja para pizza de aluminio liviano apoyándola sobre la parrilla suministrada con el horno. Utilizando la grasera aumenta el tiempo de cocción y difícilmente se obtiene una pizza crocante. • En el caso de pizzas muy condimentadas es aconsejable colocar la mozzarella (queso típico de Italia) en la mitad de la cocción.

Cocción en el HORNO CONVENCIONAL Tipo de plato

Temperatura Tiempo de

°C cocción (minutos)

Torta de fruta Merengue Bizcochuelo Torta del Ángel Torta margarita Torta de chocolate Bollo Bombas Bizcochos de hojaldre Hojaldre Pastafrola

130 150 160 160 170 170 200 200 200 200

30-40 20-30 40-50 40-50 30-40 40-50 15-20 15-20 15-20 15-20

Temperatura Tiempo de

Pavo (4-8 kg.) Ganso (4-5 kg.) Pato (2-4 kg.) Capón (2½-3 kg.) Estofado de vaca (1-1½ kg.) Pernil de cordero Libre asada (2 kg.) Faisán asado Pollo (1-1½ kg.)

160 170 170 160 160 160 160 170

Cocción al GRILL Tipo de plato

Chuleta (0.5 kg.) Chorizos Pollo a la parrilla (1 kg) Asado de ternera(0.6 kg.) Pollo asado (1 kg.)

Tiempo de cocción (minutos)

Posición de la parrilla

La 1ª guía es la que está en la posición más baja.

Los tiempos de cocción pueden variar según el tipo de comida, su homogeneidad y dimensión. En la primera cocción, seleccione entonces, los valores del tiempo de cocción más bajos entre aquellos indicados, y sucesivamente auméntelos si es necesario.

1° guía es la posición más baja.

• Mientras se utiliza el aparato, los elementos calentadores y algunas partes de la puerta del horno se calientan mucho. Tenga cuidado de no tocarlos y

! El aparato ha sido proyectado y fabricado en conformidad mantenga a los niños alejados de ellos. con las normas internacionales de seguridad. • Evite que el cable de alimentación eléctrica de otros Estas advertencias se suministran por razones de seguridad electrodomésticos entre en contacto con partes calientes y deben ser leídas atentamente. del horno. • No obstruya las aberturas de ventilación y de eliminación Seguridad general calor. • El aparato ha sido fabricado para un uso de tipo no • del Tome la manija de apertura de la puerta en el centro: en profesional en el interior de una vivienda. los costados podría estar caliente. • El aparato no se debe instalar al aire libre, tampoco si el • Utilice siempre guantes para horno para introducir o espacio está protegido porque es muy peligroso dejarlo extraer recipientes. expuesto a la lluvia y a las tormentas. No cubra el fondo del horno con hojas de aluminio. • Para mover el aparato utilice siempre las manijas •• No coloque materiales inflamables en el horno: si el correspondientes ubicadas en los costados del horno. aparato se pone en funcionamiento inadvertidamente, • No toque el aparato descalzo o con las manos y pies podría incendiarse. mojados o húmedos. el aparato no se utiliza, controle siempre que • El aparato debe ser utilizado para cocinar • Cuando los mandos estén en la posición “●”/“○”. alimentos, sólo por personas adultas y siguiendo • No desconecte el aparato de la toma de corriente tirando las instrucciones contenidas en este manual. del cable sino sujetando Cualquier otro uso (como por ejemplo: calefacción • No realice la limpieza oelelenchufe. mantenimiento sin haber de ambientes) se debe considerar impropio y, desconectado primero el aparato de la red eléctrica. por lo tanto, peligroso. El fabricante no puede • En caso de avería, no acceda nunca a los mecanismos ser considerado responsable por eventuales internos para intentar una reparación. daños derivados de usos impropios, erróneos e de Asistencia Técnica (ver Asistencia).Llame al Servicio irracionales. • No apoye objetos sobre la puerta del horno abierta. Precauciones y consejos

• Evite que los niños jueguen con el aparato.

• No está previsto que el aparato sea utilizado por personas (incluidos los niños) con capacidades físicas, sensoriales o mentales disminuidas, por personas inexpertas o que no tengan familiaridad con el producto, salvo que estén vigiladas por una persona responsable de su seguridad, o que hayan recibido instrucciones preliminares sobre el uso del aparato. • Evitar que los niños jueguen con el aparato. • El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia. Eliminación • Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados. Ahorrar y respetar el medioambiente • Utilizando el horno en los horarios que van desde las últimas horas de la tarde hasta las primeras horas de la mañana, se colabora en la reducción de la carga de absorción de las empresas eléctricas. Las opciones de programación, en especial, la “cocción retrasada” (ver Programas) y la “limpieza automática retrasada” (ver Mantenimiento y cuidados), le permitirán organizarse en ese sentido. • Se recomienda efectuar siempre las cocciones en GRILL y GRILL VENTILADO con la puerta cerrada: se obtendrán así mejores resultados y también un sensible ahorro de energía (10% aproximadamente). • Mantenga las juntas en buen estado y limpias para que se adhieran bien a la puerta y no provoquen dispersión del calor.

Mantenimiento y cuidados

Cortar la corriente eléctrica Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

• Las partes externas esmaltadas o de acero inoxidable y las juntas de goma se pueden limpiar con una esponja empapada en agua tibia y jabón neutro. Si las manchas son difíciles de eliminar use productos específicos. Se aconseja enjuagar abundantemente y secar después de la limpieza.

No utilice polvos abrasivos ni sustancias corrosivas.

• El interior del horno se debe limpiar preferentemente cada vez que se utiliza, cuando todavía está tibio. Utilice agua caliente y detergente, enjuague y seque con un paño suave. Evite el uso de productos abrasivos.

• Los accesorios se pueden lavar como cualquier vajilla, incluso en lavavajillas, con excepción de las guías deslizables. ! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Limpie el vidrio de la puerta con esponjas y productos no abrasivos y séquelo con un paño suave; no utilice materiales ásperos abrasivos o raederas metálicas afiladas que puedan rayar la superficie y quebrar el vidrio. Para lograr una limpieza más profunda es posible desmontar la puerta del horno: 1. para ello, abra completamente la puerta (ver la figura); 2. alce y gire las palancas ubicadas en las dos bisagras (ver la figura);

3. (Con contrapuerta de vidrio) sujete la puerta de los costados externos y ciérrela lenta pero no completamente. Presione los sujetadores “F”, luego tire la puerta hacia sí mismo, extrayéndola de las bisagras (ver la figura).

Vuelva a colocar la puerta siguiendo el mismo procedimiento pero en sentido contrario.

Controlar las juntas Controle periódicamente el estado de la junta que rodea la puerta del horno. Si se encontrara dañada llame al Centro de Asistencia Técnica más cercano (ver Asistencia). Es aconsejable no usar el horno hasta que no haya sido reparada.

Sustituir la bombilla

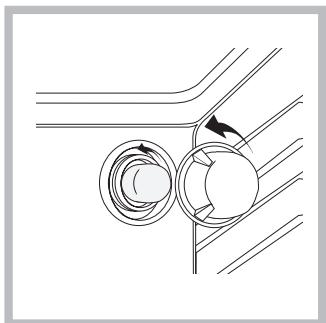

Para sustituir la bombilla de iluminación del horno: 1. Desenrosque la tapa de vidrio del portalámpara. 2. Extraiga la bombilla y sustitúyala con una análoga: potencia de 25 W, casquillo E 14. 3. Vuelva a colocar la tapa (ver la figura). ! No utilice la lámpara del horno para iluminar ambientes.
