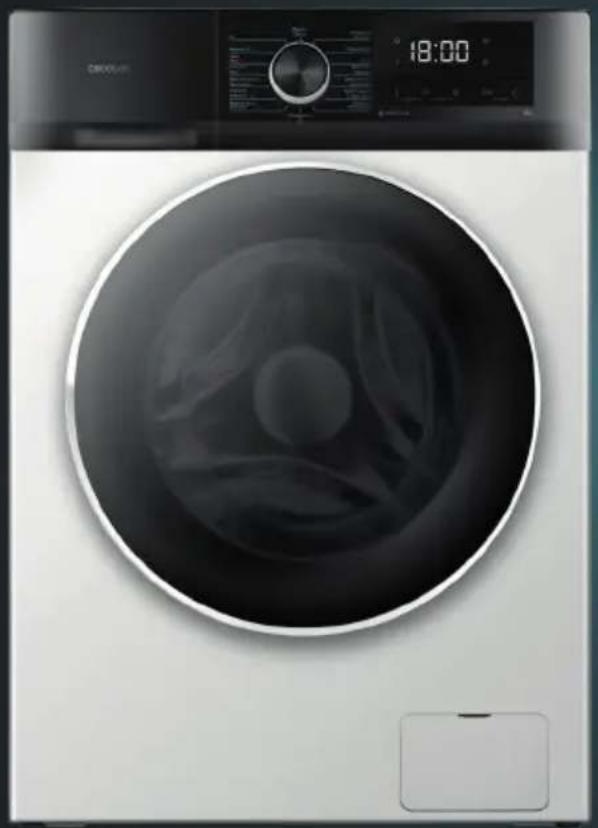

MANUAL DE UTILIZADOR Bolero DressCode 9500 Inverter A CECOTEC

Lavadora /Washing machine

Manual de instruções

Handleiding

Instrukcja obstugi

Návod k použití

Instruções de segurança 24

1. Peças e componentes 154

2. Antes de usar 155

3. Instalação 155

4. Funcionamento 157

5. Limpeza e manutenção 171

6. Resolução de problemas 173

7. Códigos de erro 174

8. Especificações técnicas 175

9. Reciclagem de aparelhos

elétricos e eletrónicos 176

1. Garantia e SAT 176

2. Copyright 177

INHOUD

Leia as seguintes instruções atentamente antes de usar o aparelho. Guarde este manual para referências futuras ou novos utilizadores.

• As aberturas de ventilação não devem ser bloqueadas por tapetes.
• As crianças com menos de 3 anos de idade devem ser mantidas afastadas da máquina de lavar roupa, a menos que sejam continuamente supervisionadas.
• Este aparelho foi desenhado apenas para uso doméstico e não para uso em cafés, restaurantes, quintas, hotéis, motéis e escritórios.
• Este aparelho pode ser utilizado por crianças a partir dos 8 anos de idade e por pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência e conhecimentos, se lhes tiver sido dada supervisão ou instruções relativas à utilização do aparelho de uma forma segura e compreendem os perigos envolvidos. Não permitir que as crianças brinquem com o aparelho. A limpeza e a manutenção não devem ser efetuadas por crianças não supervisionadas.
• Supervisione as crianças para não brincarem com o produto.
• Devem ser utilizados os novos conjuntos de mangueiras fornecidos com o dispositivo, não reutilize as mangueiras antigas.
• Deve instalar a máquina de lavar roupa deixando uma distância de pelo menos 200 mm entre a estrutura exterior do aparelho e as fontes de calor externas, tais como aparelhos com elementos aquecedores.

• Certifique-se de que a tensão de rede coincida com a tensão especificada na etiqueta de classificação do produto e de que a tomada tenha ligação à terra.

• Se o cabo de alimentação estiver danificado, deve ser substituído pelo Serviço de Assistência Técnica da Cecotec ou por pessoal qualificado, a fim de evitar um perigo.

• Este produto está desenhado exclusivamente para interiores.
• Certifique-se de instalar o dispositivo em locais onde a temperatura seja superior a 0°C.
• O dispositivo não é adequado para instalação como eletrodoméstico de encastre.
• Antes de efetuar qualquer trabalho de reparação, desligue o dispositivo da fonte de alimentação.
• Como precaução de segurança, recomendamos desligar o aparelho e desligar o abastecimento de água após cada utilização.
• Não toque na ficha com as mãos molhadas.
• Desligar o cabo de alimentação antes de limpar ou reparar o produto.
• Por razões de segurança, o aparelho deve ser devidamente ligado à terra.
• Os dispositivos elétricos e de canalização de água devem ser ligados por técnicos qualificados em conformidade com as normas de segurança locais e nacionais especificadas pelo fabricante.
• A porta pode atingir temperaturas muito elevadas durante o funcionamento. Mantenha as crianças e animais de estimação afastados do dispositivo durante o seu funcionamento.
• Não utilize o dispositivo em ambientes onde haja humidade, explosivos ou gás cáustico.
• Se a sala onde se encontra a máquina de lavar roupa tiver qualquer tipo de dispositivo que gere fumos da queima de combustíveis, certifique-se de que existe uma ventilação

adequada, pois a acumulação destes fumos pode causar um risco de incêndio.

• Não lave roupas manchadas com substâncias tais como óleos, acetona, álcool, petróleo, querosene, aguarrás, cera, cremes ou loções que são normalmente encontradas em lojas especializadas em cuidados da pele ou casas de massagens.
• Não recomendamos a lavagem de produtos de espuma de borracha, toucas de duche, vestuário impermeável, artigos ou vestuário forrado com borracha, ou almofadas com almofadas de espuma de borracha.
• Os detergentes, amaciadores e outros produtos similares devem ser utilizados conforme especificado pelo fabricante do produto.
• Não lave artigos que tenham sido limpos, lavados, encharcados ou manchados com substâncias inflamáveis ou explosivas tais como cera, óleo, tinta, gasolina, desengordurantes, solventes de limpeza a seco, parafina, etc., que possam inflamar-se ou explodir.
• Quando usar tecidos que contenham óleo vegetal ou de cozinha, ou manchados com produtos para o cabelo, laveos primeiro em água quente com detergente extra. Isto irá reduzir o perigo, embora não completamente.
• A tomada deve permanecer acessível após a instalação.
• Não instale o aparelho atrás de portas com fechadura, portas de correr ou portas articuladas no lado oposto do aparelho.
• O dispositivo não deve ser instalado em locais húmidos.
• O produto é concebido apenas para lavar roupa adequada para a máquina de lavar roupa.
• Não fique em pé ou sentado em cima do dispositivo.

• Não se apoie na porta do aparelho.

• É proibido o uso de explosivos ou solventes tóxicos. Não utilize detergentes com gasolina, álcool, etc. Utilizar apenas detergentes adequados para máquinas de lavar, especialmente os que são doseados diretamente para o tambor da máquina de lavar.

• Não parar o aparelho antes do fim do ciclo de lavagem. Em qualquer caso, se isto acontecer, remover as peças de vestuário com cautela, pois podem atingir temperaturas elevadas.
• Uma vez terminado o ciclo de lavagem, recomenda-se retirar as peças de vestuário o mais rápido possível para evitar vincos.

Precauções ao utilizar a máquina de lavar

• Se estiver a deslocar a máquina de lavar roupa, certifique-se de que reinstala os parafusos de transporte no aparelho, isto assegurará que não ocorram danos no interior do aparelho durante o transporte.
• A água acumulada no interior do dispositivo deve ser drenada.
• Manuseie o aparelho com cuidado. Não agarrar as partes salientes do aparelho quando o levantar. Não utilizar a porta do dispositivo como pega durante o transporte.
• O dispositivo é muito pesado. Transporte-o com cuidado.
• Assegurar as mangueiras de abastecimento e drenagem de água.
• Não force a porta quando a fechar. Se tiver dificuldade em fechar a porta, verifique se as peças de vestuário estão corretamente inseridas e distribuídas.
• Não lave tapetes.
• Nunca introduzir água manualmente durante a lavagem.

VEILIGHEIDSINSTRUCTIES

Compartimento para detergente. Fig. 3

B. Estado de fábrica

Limpleza del compartimento para detergente

1. Caveta para detergente
2. Porta
3. Pés ajustáveis
4. Painel de controlo
5. Tampa do filtro
6. Guias da mangureira de descarga
7. Válvula de entrada de água (fria)
8. Cabo de alimentação
9. Mangueira de drenagem
10. Parafuso de transporte (x4)
11. Tampa traseira
12. Ficha

Painel de controlo. Fig. 2

1. Mix
2. Express 15
   3.15 (Wool)
3. Camisas (Shirt)
4. Roupa de desporto (Sportswear)
5. Intensivo (Intensive)
6. Roupa de cama (Bed linen)
7. Algodão (Cotton)
8. Pré-lavagem (Prewash)
9. ECO 40 60
10. 20°C
11. Delicado (Delicate)
12. Limpeza do tambor (AutoClean)
13. Centrifugar (SpinOnly)
14. Enxaguar (Rinse&Spin)
15. AllergyCare
16. Temperature
17. Bloqueio para crianças
18. Velocidade
19. Silêncio
20. Inicio retardado
21. Iniciar/Pausar
22. Carga extra

23. Ligar/desligar

24. Icone Steam Max

25. Ícone Silência
26. Ícone de bloqueio para crianças
27. Icone do bloqueio da porta
28. Seletor de programa

1. Compartimento do detergente de pré-lavagem
2. Compartimento do amaclador
3. Compartimento do detergente de lavagem principal

Note:

Os gráficos deste manual são representações esquemáticas e podem não corresponder exatamente ao produto.

2. ANTES DE USAR

• Este aparelho é acondicionado em embalagens concebidas para o proteger durante o transporte. Retire o aparelho da sua cabia e remova todo o material de embalagem. Pode manter a calca original e outras embalagens num local seguro para evitar danos no aparelho, caso necessite de o transportar no futuro. Se deseja descartar a embalagem original, certifique se de reciclar todos os elementos corretamente.
  Certifique-se de que todas as peças e componentes estejam incluídos e em bom estado. Se algum deles faltar ou não estiver em boas condições, contactar imediatamente o Serviço de Assistência Técnica oficial da Cecotec.

Conteúdo da caixa. Fig. 4

1. Máquina de lavar roupa
2. Mangueira de entrada de água
3. Tampa para os orificios
4. Mangueira de descarga de água
5. Guía de suporte
6. Chave inglesa
7. Este manual de instruções

3. INSTALAÇÃO

NOTA

Recomenda-se que a máquina seja instalada por um técnico qualificado. Se considera que

PORTUGUÊSPORTUGUÊS

tem os conhecimentos necessários para instalá-la, leia atentamente as instruções antes de começar a instalação.

Ferramentas necessárias

Recomenda-se que disponha das seguintes ferramentas para lhe facilitar a instalação: tesoura, alicate, chaves de fendas padrão, luvas e chave inglesa.

Retirar a embalagem

Retire a embalagem da máquina e verifique se tem sofrido algum dano durante o transporte. Se a máquina tiver sofrido qualquer dano durante o transporte ou faltar alguma peça, contacte com o distribuidor local imediatamente.

Seleção do local para instalação

• Antes de instalar a máquina, selecione um local com as seguintes características:
• Superficie dura, seca e plana (se não for plana, por favor, leia a secção "Nivelação dos pés").
• Evite o contacto com a luz solar direta.
• Ventilação suficiente.
• A temperatura ambiente deve ser 0–40 °C.
• A humidade do ambiente deve ser inferior ao 95% (quando a temperatura for de 25 °C).
• Mantenha a máquina afastada de fontes de calor como o carvão ou o gás. Verifique que a máquina não esteja apoiada no cabo de alimentação. Não instale a máquina sobre superfícies alcatifadas.

Remoção de parafusos de transporte. Fig. 5

Antes de utilizar a máquina de lavar roupa deve remover os parafusos de transporte da parte de três. Slga os passos seguintes:

1. Afrouxe os quatro parafusos de transporte.

2. Segure-os e puxe deles.

3. Coloque as tampas de plástico nos orifícios dos parafusos de transporte.

4. Guarde os parafusos de transporte num local seguro para futuros usos.

Nivelação dos pés

Legenda da figura 6:

A.Estrutura do pé

1. Porca de bloqueio

2. Suporte do pé

B. Estado de fábrica

Porcas de bloqueio na parte inferior da máquina.

Pés colocados nas porcas.

Nota

Para facilitar a instalação, os pés não estão completamente fixados, certifique-se de fixar os quatro pés antes de ajustar o nível.

1. Quando colocar a máquina, tem de verificar se os pés estão completamente fixados, caso contrário, fixe-os. As porcas de bloqueio têm de estar firmemente bloqueadas na parte inferior da máquina e os pés fixados corretamente às porcas. Fig. 7
2. Uma vez instalada a máquina, pressione com ambas as mãos nos cantos opostos da parte superior sucessivamente e mova-a para verificar se os pés estão bloqueados e a máquina não balança. Fig. 8
3. Se a máquina balançar, afrouxe as porcas de bloqueio no sentido indicado na figura 9 com a chave fornecida para obter a altura adequada para a máquina deixar de balançar. Fig. 9
4. Por último, utilize a chave para fixar a porcas de bloqueio até a parte inferior da máquina (também pode fixar ligeiramente os pés com a mão para evitar que se movam). Verifique que os pés não se movem. Fig. 10

Aviso

1. A máquina tem de estar perfeitamente nivelada e estável quando os quatro pés estejam na superfície.
2. Um ajuste incorreto de nivelação pode provocar ruídos fortes, vibrações, deslocações e outros problemas anormais.
3. A ventilação de ar está situada na parte inferior da máquina (para evitar obstruções). Instale a máquina sobre uma superfície sólida, piana e não deslizante. Não coloque a máquina sobre alcatifas ou chão de madeira nem sobre móveis ou suportes, pois poderia sofrer lesões necessárias.

4. FUNCIONAMENTO

Instalação

Ligar a mangueira de entrada de água. Fig. 11

1. Ligue a mangueira de entrada à torneira e fixe-a no sentido contrário aos ponteiros do relógio.
2. Ligue a outra extremidade da mangueira de entrada à válvula de entrada na parte de trás do produto e aperte firmemente a mangueira em sentido horário.

Nota

• Se a mangueira perde água após a ligação, repita o processo de novo.
• Não dobre a mangueira.
• Verifique a ligação da mangueira regularmente.

PORTUGUÊSPORTUGUÊS

Ligar a mangueira da descarga de água

• A mangueira de descarga tem de ser colocada a uma altura de 65-100 cm por cima da superfície, caso contrário, pode causar uma drenagem deficiente. Fig. 12
• Pode utilizar o suporte da mangueira de descarga fornecido para conectá - la à parede, ao tubo de escoamento ou ao lavatório. Fig. 13
• Certifique-se de que todas as ligações da mangueira estejam bem apertadas.

Note

Não submerja a extremidade da manguelra de descarga para que máquina funcione corretamente.

Conexão elétrica

• Uma vez que a corrente máxima passa pela máquina é de 10 A quando a temperatura aumenta durante a lavagem, certifique-se de que o sistema de alimentação (corrente, tensão de alimentação e cabo) em sua casa pode satisfazer os requisitos de cargo normal dos aparelhos elétricos.
• Ligue o aparelho à ficha corretamente instalada e com ligação à terra.
• Certifique-se de que a tensão de alimentação da sua vivenda coincide com a tensão nominal da máquina.
• Certifique-se de que os pinos da ficha coincidem com a tomada.
• Não utilize fichas ou extensões elétricas.
• Não ligue nem desconecte a ficha com as mãos molhadas.
  Quando desconectar a ficha, segure a firmemente e puxe. Não puxe do cabo de alimentação.

Aviso

1. A máquina de lavar roupa deve ter uma ligação à terra adequada. Se se produz um curto circuito, a ligação à terra pode reduzir o perigo de choque elétrico,
2. A máquina de lavar roupa deve funcionar em um circuito separado de outros aparelhos elétricos. Caso contrário, poderia ser acionado o protetor contra sobretensão ou queimar se o fusível.

Funcionamento

Note

Certifique-se de que a máquina esteja corretamente instalada antes de utilizá-la.

Antes de lavar a roupa pela primeira vez, deve realizar um ciclo completo sem roupa.

Primeira utilização

1. Ligue o cabo de alimentação e a mangueira de entrada como foi descrito na secção prévia.
2. Coloque um pouco de detergente (aprox. 10 g) na gaveta e feche-a.
3. Toque no ícone Ligar/Desligar,

| bolero

1. Rode o seletor de programas até o programa Algodão (Cotton).
2. Prima o botão Iniciar/Pausar.
   Isto removerá os restos de água do teste do fabricante que ficaram na máquina.

Separar a roupa

Leia atentamente estas recomendações para evitar problemas com a máquina e danos na roupa.

1. Não introduza mais roupa da capacidade nominal.
2. Separe a roupa por cores e etiquetas de lavagem. A maior parte das roupas tem uma etiqueta com instruções de lavagem.
3. Certifique-se de que todos os bolsos estejam vazios, pois objetos como moedas, clipes, etc., podem danificar a roupa e a máquina.
4. Feche os fechos, fixe os ganchos, etc. antes de lavar.
5. Para lavar a roupa, é conveniente separá-la por cores. A roupa escura não deve lavar-se com roupa clara.
6. As zonas multosujas, as nódoas, etc., tem de ser tratadas previamente com detergente líquido, tira-nódoas, etc.
7. Coloque do avesso a roupa de lã antes de a colocar na máquina.

Nota

Certifique-se de que não fique roupa entre a porta e a junta de borracha.

Uso da gaveta para detergente

• Saque a gaveta para detergente.
• Se utilizar o programa pré-lavagem: adicione o detergente no compartimento do detergente de pré-lavagem (compartimento 1). Pode utilizar detergente em pó ou detergente líquido
• Adicione detergente para a lavagem principal no compartimento do detergente de lavagem principal (compartimento 2). Pode utilizar detergente em pó ou detergente líquido.
• Adicione amaciador no compartimento do amaciador (compartimento).
  Utilize um detergente apto para máquina de lavar a diferentes temperaturas para obter os melhores resultados e consumir a mínima quantidade de água e eletricidade.
• A quantidade de detergente/amaciador a utilizar deve adicionar-se apenas uma vez. Para consultar a quantidade, leia as instruções do fabricante do detergente/amaciador.
  Um excesso de detergente produzirá muita espuma, que pode transbordar e afetará à sua dissolução, o que dificultará o aclarado.
• Escolha detergente em pó sem espuma ou pouca espuma, que seja adequado para máquina de lavar roupa de carga frontal.
• Uma sobrecarga de detergente poderia gerir multa espuma, o que dificultará a lavagem.

Nota

1. É normal se cair um pouco de detergente líquido no tambor quando puxar da gaveta para detergente. Evite puxar da gaveta para reduzir o gasto de detergente líquido,

PORTUGUÊSPORTUGUÊS

1. O nível não deve exceder a marca 'MÁX.' dos compartimentos.
2. Dilua primeiro o amaclador ou o detergente concentrado e coloque na gaveta para detergente.

Passos de Lavagem

1. Prima o botão Ligar/Desligar para ligar a máquina.
2. Rode o seletor de programa para selecionar um programa.
3. Altere as definições do programa (temperatura, velocidade, etc.) de acordo com as suas necessidades.

4. Defina o Início retardado se desejar finalizar o ciclo de lavagem a uma hora determinada.

5. Prima o botão Iniciar/Pausar

Passos para alterar o programa durante o funcionamento

1. Prima o botão iniciar/Pausar para deter o ciclo de lavagem.
2. Escolha outro programa com o seletor de programas.
3. Prima novamente o botão iniciar/Pausar para iniciar o programa de novo.

Programas

Mix Para cargas m	stas com roupas de algodão e sintéticas.
Express 15' Para roupas ligeiramente sujas e cargas de menos de 2,0 kg que deseje lavar rapidamente.
Lã (Wool)	O programa de lã caracteriza-se por um movimento suave e de molho para proteger as fibras de lã do encolhimento/deformação.É recomendável utilizar um detergente neutro.
Camisas (Shirt)	Pode selecionar este programa para lavar camisas de algodão, linha, fibras sintéticas ou tecidos mistos.
Roupa de desporto(Sportswear)	Este programa foi concebido para a lavagem de roupa de desporto.
Intensivo(Intensive)	Para roupas muito sujas. O tempo de lavagem é maior do que em outros ciclos.
Roupa de cama(Bed Linen)	O programa é adequado para roupas mais pesadas: calças de ganga, roupa de cama, etc.

Algodão (Cotton)	Para algodão, lengóis, toalhas de mesa, roupa interior, toalhas ou camisas. O tempo de lavagem e o número de aclarados definem-se automaticamente de acordo com a carga.
Pré-lavagem (Prewosh)	Adicione um ciclo de pré-lavagem antes de iniciar o programa Algodão (Cotton).
ECO 40-60 Para a limpeza da roupa de algodão de sujidade média e adecuada para a lavagem à 40 °C ou 60 °C, luntas no mesmo ciclo.
20 °C Para lavar a gumas roupas delicadas, as quals apenas podem ser lavadas a 20 °C.
Delicado (Delicate)	Para tecidos transparentes, soutiens, lingerie (seda) e outros tecidos que apenas podem ser lavados à mano. Para obter melhores resultados, utilize detergente líquido.
Limpeza do tambor (AutoClean)	Limpe o tambor removendo a sujidade e evitando a acumulação de bactérias. Certifique-se de que o tambor está vazio. Não utilize produtos de limpeza para limpar o tambor.
Centrifugar (SpinOnly)	Um programa de centrifugação extra para remover eficazmente a humidade da roupa.
Enxaguar (Rinse&Spin)	Um programa de aclarado extra.
AllergyCare Inclui	uma lavagem de alta temperatura e aclarados extras para ajudar a remover eficazmente os restos de detergente.

Tabela de programas de lavagem

• A eficácia e os resultados da lavagem estão determinados pela qualidade do detergente utilizado. Utilize apenas detergente para máquina de lavar roupa.
• Se for necessário, utilize um detergente específico, por exemplo, para tecidos sintéticos e de lã. Siga sempre as recomendações do fabricante do detergente.
  Não utilize produtos de limpeza a seco como tricloroetileno e similares. Escolha os melhores detergentes.

PORTUGUÊSPORTUGUÊS

PROGRAMA CARCA	MÁXIMA (kg)	TIPO DE DETERCENTE PARA A MÁQUINA
		QUALQUER TECIDO UM	TECIDO ESPECÍFICO	AMACIADOR
MiX 4,5 L/P - 0
Express 15' 2 L/P - 0
Lã (Wool) 2 - L/P -
Camkias (Shirt) 3,5 L/	P L	0
Roupa de desporto (Sportswear)	3,5 L/P - 0
Intensivo (Intensive)	9 L/P - 0
Roupa de coma (Bed Union)	7	L/P L/P 0
Algodão (Cotton)	9 L/P - 0
Pró lavagem (Prewash)	7	L/P - 0
ECO 40-60	9 L/P - 0
20 °C	4,5 L/P - 0
Delicado (Delicate)	4,5 L/P L/P -
Limpeza do tambor (AutoClean)	0	---
Centrifugar (SpinOnly)	8	---
Envaguar (Rinsc&Spin)	8	---
AllergyCare 4	L/P L/P 0

L detergente líquido (se utilizar detergente líquido, não é recomendável ativar o início retardado).
P: detergente em pó.
O: opcional

- sem detergente ou amaclador

Recomenda-se utilizar:

Detergente em pó em 20 °C - 95 °C

Detergente para la em 20 °C - 40 °C.

PORTUGUÊSPORTUGUÊS

Programa Peso (kg)	Duração do programa (hmin)		Consumo de energia em (kWh/ciclo)	Consumo de água (L/ciclo)	Temp. (°C) RMC	(%) Velocidade de contrifugação (RPM)
Mix 4,5 0:45 0:490 50	40	75 800
Express 15'	2,0	0:18	0,040	40	17	90
Lã (Wool)	2,0	0:44	0,110	60	20	76
T-shirts (Shirt)	3,5	0:45	0,480	46	40	76
Roupa desportivas (Sportswear)	3,5	0:35	0,460	46	40	76
Intensivo (Intensive)	9,0	2:08	0,930	53	50	72
Roupa de cama (Bed Unen)	7,0	1:05	0,800	48	60	72
Algodão (Cotton)	9,0	2:19	1,83	73	80	70
Pré - lavagem (Prewash)	7,0	2:44	1,980	86	80	70
ECO 40-50	9,0	3:48	0,835	64	34	53,9
	4,5	2:54	0,505	46	30	53,9
	2,5	2:54	0,198	37	24.	53,9
20 °C	4,5	0:50	0,200	43	20	80
Delicado (Delicate)	4,5	0:43	0,490	58	40	79

PORTUGUÊSPORTUGUÊS

Limpeza do tambor (AutoClean)	0 1:23 1,500	60 80 / 800
Centrifugar (SpinOnly)	9,0	0:11	0,050	0	/	73	800
Enxaguar (Rinse&Spin)	9,0	0:17	0,060	20	/	73	800
AllergyCare	4,5	1:32	0,820	70	60	74	800

Advertências:
- Verifique se a água centro do tambor foi drenada antes de abrir a porta. Não abra a porta se ainda haver água no interior da máquina de lavar roupa.
- Não basta lavar apenas uma peça de roupa, pois isto poderla desestabilizar a máquina de lavar roupa. Insira sempre um mínimo de 3 ou 4 peças de vestuário para que a drenagem possa ser feita sem problemas. Para maior eficiência e poupança de água e energia, é recomendado encher dois terços do tambor com roupa suja.
- As informações dadas para outros programas que não o programa ECD 40-60 são apenas indicativas.
O programa Eco 40-60 é capaz de limpar a roupa normalmente suja de algocão classificado como lavável a 40°C ou 60°C, juntos no mesmo ciclo. Este programa é utilizado para avaliar a conformidade com a legislação da UE em matéria de conceção ecológica.
Os tempos indicados para cada programa correspondem à duração com carga e temperatura padrão. Outros tipos de carga e temperatura resultarão em tempos diferentes.
- Os programas mais eficientes em termos energéticos são geralmente os que funcionam a temperaturas mais baixas e por períodos mais longos.
- Carregar a máquina de lavar roupa até à capacidade indicada para cada programa, isto ajudará a poupar energia e água.
A duração do programa, o consumo de energia e os níveis de consumo de água podem variar em função do peso e tipo de carga de lavagem, funções adicionais selecionadas, água e temperatura ambiente.
- Recomenda-se a utilização de detergente líquido para programas de lavagem a baixa temperatura. A quantidade de detergente pode variar em função da quantidade de roupa e do grau de sujidade. Siga as recomendações dos fabricantes de detergente sobre a quantidade de detergente a utilizar.
- O ruido e o nível de humidade restante dependem da velocidade de centrifugação. Quanto maior for a velocidade de centrifugação, maior será o ruido e menor será o nível de humidade restante.

- Pode aceder à base de dados de produtos onde a informação do seu modelo é armazenada digitalizando o código QR (também se encontra na etiqueta energética).

Modelo Boleso DressCode 9500 Inverter A	Bolero DressCode 9500 Inverter AX	Bolero DressCode 9500 Inverter AM	Bolero DressCode 9500 Inverter AS	Bolero DressCode 9500 Inverter AT
Referência 02468	02540 02541 02542 02543
Código QR
Modelo Boleso DressCode 9500 Inverter Steel.A	Bolero DressCode 9500 Inverter Steel.AX	Bolero DressCode 9500 Inverter Steel.AM	Bolero DressCode 9500 Inverter Steel.AS	Bolero DressCode 9500 Inverter Steel.AT
Referência 02469	02544 02545 02546 02547
Código QR

PORTUGUÊSPORTUGUÊS

Painel de controlo

Seletor de programas	Rode o seletor para selecionar um programa.
Ecrã	O ecrã mostra a informação do programa atual e o tempo restante estimado ou um código de informação quando se produz um problema.
Temperatura	Prima este botão para alterar a temperatura da água do programa. A faixa de temperatura disponível depende do programa.O ecrã mostrará a temperatura selecionada.
Velocidade	Prima este botão para alterar a velocidade de centrifugação do programa. As opções de velocidade de centrifugação dependem do programa.O ecrã mostrará a velocidade de centrifugação selecionada.
Início retardado	Prima este botão repetidamente para ver as opções disponíveis (de 3 a 24 horas por intervalos de una hora).
Iniciar/Pausar	Prima este botão para iniciar ou deter o ciclo de lavagem:Prima o botão uma vez para iniciar um ciclo.Para deter o ciclo, prima novamente o botão.Para continuar o ciclo, prima novamente o botão.
Ligar/Desligar	Prima este botão para ligar ou desligar a máquina de lavar roupa.Se ligar a máquina de lavar roupa e não premir nenhum botão nos seguintes 10 minutos, desligara-se automaticamente.

Inicio diferido

Pode configurar a máquina de lavar roupa para que finalize a lavagem automaticamente a uma hora determinada, escolhendo um atraso de entre 3 e 24 h (em intervalos de uma hora).

1. Escolha o programa que deseje e altere as definições do ciclo se for necessário.
2. Prima o botão de início retardado repetidamente para definir a hora de finalização desejada.
3. Prima o botão Iniciar/Pausar.
4. Para cancelar o Início retardado, reinicie a máquina de lavar roupa premindo o botão Ligar/Desligar.

Exemplo:

Hora atual: 14:00h.

Hora desejada de início: 17:00h.

1. Seleccione o programa de lavagem.
2. Seleção a função Início retardado e defina 3 horas premindo o botão Início retardado.
3. Prima o botão Iniciar/Pausar.

I bolero

A máquina de lavar roupa começará a funcionar às 17:00h.

SteamMax

• Esta função ativa-se de forma automática juntamente com os programas Intensivo, Roupa de cama e AllergyCare (o ícone SteamMax é aceso).
• A função realiza uma limpeza extra de esterilização mediante vapor juntamente com o programa de lavagem selecionado.
• Esta função não pode desativar-se.

Bloqueio para crianças

- Para evitar acidentes causados pelas crianças, o Bloqueio para crianças bloqueia todos os botões exceto o botão de Ligar/Desligar.

• Para ativar ou desativar a função de Bloqueio para crianças, mantenha premidos os botões temperatura e velocidade durante 3 segundos.
• Quando o Bloqueio para crianças esteja ativado, acende-se o ícone de Bloqueio para crianças.

Silêncio

• Pode ativar ou desativar o sonido do seletor de programas e de todos os botões.
  Para ativar ou desativar o som, mantenha premido os botões de Velocidade e Início retardado simultaneamente durante 3 segundos.
• Quando o som estiver desativado, acende-se o ícone Silêncio

Bloqueio da porta

• Quando começar o a lavagem, por motivos de segurança, a porta bloqueia-se e o ícone de Bloqueio da porta acende-se.
• Após uns segundos depois de finalizar o ciclo, a porta desbloquela-se para que possa tirar a roupa.

Carga extra

• Mantenha premido o botão Iniciar/Pausar durante 3 segundos. Uma vez desbloqueada a porta, pode adicionar mais roupa à máquina de lavar roupa.
• Por motivos de segurança, a função Carga extra não poderá utilizar-se se houver um excesso de água dentro do tambor ou se a temperatura da água for elevada.

OUTRAS FUNÇÕES

Desbloquelo de emergência da porta

- Se quiser tirar a roupa quando houver um corte de eletricidade de longa duração, certifique-se de que o nível da água no tambor está abaixo da parte inferior do nível da porta, a temperatura está abaixo de 40 °C (ou em todo o caso, não é suficientemente elevada para

PORTUGUÊSPORTUGUÊS

que possa provocar queimaduras) e o tambor não roda, então desconecto a mangueira de descarga e conecte-a novamente. Espere até a água sair.

• Uma vez que a água tem saído completamente da máquina de lavar roupa, abra a tampa da bomba de drenagem situada na parte inferior direita da parte dianteira, puxe ligeiramente da haste para baixo e, quando ouvir um som, abra a porta e tire a roupa.
• Coloque novamente a tampa da bomba de drenagem.
• Este método apenas pode ser utilizado em caso de emergência.

Função Retomar

Este aparelho tem a função de retomar em caso de desligação. Se houver uma falha elétrica ou uma ficha solta no processo de lavagem, o aparelho pode recortar as definições e retomar o ciclo quando se restabeleça a rede elétrica (deve ligar-se novamente premindo o botão Ligar/Desligar).

Função memória

O aparelho pode lembrar a última definição utilizada automaticamente. Quando voltar a ligar a máquina de lavar roupa, esta lembrar-se-á do programa e as definições que foram selecionadas a última vez (isto significa que todas as definições da última lavagem serão selecionadas por defeito quando ligar a máquina).

Reconhecimento do peso da roupa

Ao início da lavagem, a máquina estimará o peso da roupa e dosará o detergente automaticamente (sempre que houver suficiente detergente na gaveta). logo decidirá a quantidade de água de acordo com isto para poupar ao máximo.

Proteção contra o desequilíbrio

• Quando a máquina estiver pronta para centrifugar, pode demorar um pouco em equilibrar a roupa por causa de um grande desequilíbrio.
• Se a roupa continua desequilibrada no tambor, a velocidade de centrifugado pode reduzirse para evitar vibrações fortes.
• Se a quantidade de roupa no tambor for insuficiente, é possível que a máquina não centrifuge devido à proteção contra o desequilório, pelo que deverá adicionar mais roupa para que máquina comece a centrifugar.

5. LIMPEZA E MANUTENÇÃO

Uma boa manutenção da máquina de lavar roupa irá prolongar a sua vida útil.

Aviso

Antes de iniciar a manutenção, desligue a máquina da tomada e feche a torneira.

Limpeza do interior do tambor

Se observar ferrugem no Interior do tambor deve limpá-la, nunca utilize esfregões de aço para este fim.

1. Utilize um pano seco ou ligeiramente húmido com um detergente neutro e não abrasivo para remover a sujidade da superfície. Certifique-se de que a superfície da máquina está seca em todo momento. Não toque a máquina com objetos pontiagudos.
2. A superfície pode ser limpa com detergente neutro diluído e não abrasivo, se necessário.

Limpeza da bomba de drenagem

1. Abra a tampa do filtro como se mostra na figura 14. Pode ajudar-se de algum objeto não pontiagudo nem afiado.
2. Desaparafuse o filtro e remova qualquer material ou objetos estranhos do filtro da bomba de drenagem, tenha em atenção que a água pode sair durante este processo. Fig. 15
3. Instale novamente o filtro e feche a tampa. Fig. 16

Limpeza do filtro da válvula de entrada

O filtro de entrada deve limpar-se se ao abrir a torneira não entra água ou entra pouca quantidade.

1. Baixe a pressão da água:
   a. Feche a torneira.
   b. Selezione qualquer programa exceto Centrifugar (SpinOnly).
   c. Prima o botão Iniciar/Pausar e mantenha o programa em funcionamento durante 40 segundos.
   d. Desconecte a ficha.
2. Desconecte a mangueira de entrada da torneira. Fig. 17
3. Puxe suavemente o filtro para fora, utilizando um alicate de ponta fina. Tenha extremo cuidado, não force o filtro, uma vez que isto pode danificá-lo. Fig. 18
4. Lave o filtro com água e remova toda a sujidade acumulada.
5. Coloque novamente o filtro na sua posição original.
6. Conecte novamente a mangueira de entrada. Fig. 19

PORTUGUÊSPORTUGUÊS

Limpeza da gaveta para detergente

1. Abra a gaveta para detergente (levante-a devagar) e tire a tampa (sifão de gaveta) levantando-a como mostra a figura 20.
2. Lave a gaveta para detergente e a tampa (sifão de gaveta) com água da torneira ou uma escova.
3. Coloque novamente a gaveta a tampa (sifão da gaveta).
4. E possível que um pouco de detergente entre no tambor quando tirar a gaveta, isto é normal.
5. Para evitar derramamentos, certifique-se de que não há água, detergente ou amaclador na gaveta para detergente antes de a remover.

Descongelação

Não deve expor a máquina de lavar roupa a temperaturas inferlores a 0 °C, pois pode afetar ao seu funcionamento e à vida útil dos componentes. Se isto suceder e detetar partes congeladas, realize o seguinte processo:

1. Desligue a máquina e desconecte o cabo de alimentação.
2. Verta água quente sobre a torneira de água para afrouxar a mangueira de entrada de água.
3. Desconecte a mangueira de entrada de água e submerja-a em água quente.
4. Verta água quente no tambor e deixe de molho durante uns 10 minutos.
5. Conecte novamente a manguelra de entrada de água à torneira.

Nota

1. Quando utilize de novo a máquina, certifique se de que a temperatura ambiente é superior a 0 °C.
2. Se a máquina se encontra num quarto onde possa ficar congelada de forma fácil, esvazie bem a água residual dentro da mangueira de descarga e da mangueira de entrada de água.

3. Contacte com um técnico se a máquina se congela. Se uma vez efetuado o processo anterior, a máquina ainda não funciona, contacte com o Serviço de Assistência Técnica da Cecotec

4. RESOLUÇÃO DE PROBLEMAS

PROBLEMAS SOLUÇÕES POSSÍVITIS
Há restos de água no tambor. Is	o é normal e é resultado dos testes realizados pelo fabricante.
A máquina de lavar não liga. Verifique se a ficha está corretamente conectada à tomada elétrica.Verifique se a torneira está aberta.Verifique se o botão Ligar/Desligar está premido.Verifique se o botão Iniciar/Pausar está premido.Verifique se a função de Início retardado está ativada.
A máquina de lavar roupa perde água.	Verifique e aperte a mangueira de entrada de água.Limpe a mangueira de descarga e contacte com o Serviço de Assistência Técnica da Cecotec.
Ruído estranho e vibrações fortes.	Verifique se os parafusos de transporte foram removidos.Verifique se os pês estão nivelados. Verifique se a máquina está instalada sobre uma superfície plana e sólida.Verifique se há objetos metálicos no interior.
Os resultados da lavagem não foram satisfatórios.	Selecione um programa adequado.Adicione a quantidade adequada de detergente de acordo com as instruções do detergente.
Os botões não funcionam. Verifique se a função “Bloquelo para crianças” está ativada.
O tempo de funcionamento real dos programas não se corresponde com o tempo indicado no ecrã.	Verifique se a roupa no tambor está suficientemente espaíhada.Verifique se a água sal e entra corretamente.
A máquina de lavar roupa fica chela durante a drenagem.	Verifique se a altura da mangueira de descarga é inferior a 65 cm.Verifique se a mangueira de descarga está submersa.

PORTUGUÊSPORTUGUÊS

1. CÓDIGOS DE ERRO

CÓDIGO	FROBLEMA SOLUÇÕES POSSÍVEIS
E1 A máquina de lavar roupa tarda em encher.		Verifique se a tomeira de entrada de água está aberta.Verifique se a pressão da água não é demasiado baixa.Verifique se a manguelra de entrada de água não está suja ou bloqueada.
E2 A máquina de lavar roupa tarda em drenar a água		Verifique se a bomba de drenagem não está bloqueada.
E3 A porta não está fechada corretamente.		Verifique se não há nenhum elemento como roupa ou sujidade entre a porta e a junta de borracha.
E4 A água transborda.		Verifique que a manguicira de descarga não esteja suja ou bloqueada.
E5 Falha do motor elétrico.		Contacte com o Serviço de Assistência Técnica da Cecotec.
E6 Falha do elemento aquecedor.		Contacte com o Serviço de Assistência Técnica da Cecotec.
E7	Falha do sensor de temperatura.	Contacte com o Serviço de Assistência Técnica da Cecotec.
E8 Erro do PCB ou da placa inversora de frequência.		Contacte com o Serviço de Assistência Técnica da Cecotec.
E9 Erro do comunicação (software).		Contacte com o Serviço de Assistência Técnica da Cecotec.
E10	Falha "Inverter".	Contacte com o Serviço de Assistência Técnica da Cecotec.

EP O programa de lavagem em execução não corresponde com o programa que indica o selector.

Rode o selector até selecionar o programa de lavagem atual.

Nota
Se nenhuma destas situações corresponder ao seu problema, não tente desmontar ou reparar o aparelho por si próprio. As reparações efetuadas por pessoas inexperientes podem resultar em ferimentos ou avarias graves. Contacte a loja local onde efetuou a sua compra ou contacte com o Serviço de Assistência Técnica da Cocotec. A reparação deve ser efetuada por um técnico autorizado e só devem ser utilizadas peças sobressalentes originais.

1. ESPECIFICAÇÕES TÉCNICAS

Modelo Bolero	DressCode9500 InverterA	BoleroDressCode9500 InverterAX	BoleroDressCode9500 InverterAM	BoleroDressCode9500InverterAS	BoleroDressCode9500InverterAT
Referência 024	68 02540 02541	02542 02543
Código QR
Modelo Bolero	DressCode9500 InverterSteel A	BoleroDressCode9500 InverterSteel AX	BoleroDressCode9500 InverterSteel AM	BoleroDressCode9500Inverter SteelAS	BoleroDressCode9500Inverter SteelAT
Referência 024	69 02544 02545	02546 02547
Código QR

PORTUGUÊSPORTUGUÊS

Carga máxima (ruppa seca)	9 kg
Potência nominal	1900 W
Pressão da água	0,05 MPa – 0,8 MPa
Alimentação elétrica	220-240 V-, 50 Hz
IPX IP X4

As especificações técnicas podem ser alteradas sem notificação prévia para melhorar a qualidade do produto.
Fabricado em China | Desenhado em Espanha

9. RECICLAGEM DE APARELHOS ELÉTRICOS E ELETRÓNICOS

Este símbolo indica que, de acordo com os regulamentos aplicáveis, o produto e/ou a bateria devem ser eliminados separadamente do lixo doméstico.

Quando este produto atingir o fim da sua vida útil, deverá remover as pilhas/baterias/acumuladores e levá-lo para um ponto de recolta designado pelas autoridades locals.

Para obter informação detalhada acerca da forma mais adequada de eliminar os seus equipamentos elétricos e eletrônicos e/ou as correspondentes

baterias, o consumidor deverá contactar com as autoridades locais.

A conformidade com as diretrizes acima referidas ajudará a proteger o ambiente.

10. GARANTIA E SAT

A Cecotec será responsável perante o utilizador final ou consumidor por qualquer falta de conformidade que exista no momento da entrega do produto nos termos, condições e prazos estabelecidos pelos regulamentos aplicáveis.

Recomenda-se que as reparações sejam efetuadas por pessoal qualificado,

Se deteta uma ocorrência com o produto ou tem alguma consulta, entre em contacto com o Serviço de Assistência Técnica oficial da Cecotec através do número de telefone [phone].

| bolero

11. COPYRIGHT

Os direitos de propriedade intelectual dos textos deste manual pertencem à CECOTEC INNOVACIONES. S.L. Todos os direitos reservados. O conteúdo desta publicação não pode, no todo ou em parte, ser reproduzido, armazenado num sistema de recuperação, transmitido ou distribuído por qualquer meio (eletrônico, mecânico, fotocópla, gravação ou similiar) sem a autorização prévia da CECOTEC INNOVACIONES. S.L.

NEDERLANDSNEDERLANDS

1. ONDERDELEN EN COMPONENTEN

Afb.1
