MANUAL DE UTILIZADOR AF1333 Anova

Instruções e manual do usuário Afiador de corrente manual 12V

99-1333

ANOVA deseja parabenizá-lo pela escolha de um de nossos produtos e garante a assistência e cooperação que sempre caracterizou nossa marca ao longo do tempo.

Esta máquina foi projetada para durar muitos anos e ser de grande utilidade quando usada de acordo com as instruções contidas no manual do usuário. Portanto, recomendamos que você leia este manual de instruções cuidadosamente e siga todas as nossas recomendações.

Para mais informações ou perguntas, pode contactar-nos através dos nossos suportes web como www.anovama Maquinaria.com.

INFORMAÇÕES SOBRE ESTE MANUAL

Preste atenção às informações fornecidas neste manual e no aparelho para sua segurança e a de terceiros.

• Este manual contém instruções de uso e manutenção.
• Leve este manual com você quando for trabalhar com a máquina.
• O conteúdo está correto no momento da impressão.
• Os direitos de fazer alterações são reservados a qualquer momento, sem afetar nossas responsabilidades legais.
• Este manual é considerado parte integrante do produto e deve acompanhar o mesmo em caso de empréstimo ou revenda.
• Peça ao seu revendedor um novo manual em caso de perda ou dano.

LEIA ESTE MANUAL COM ATENÇÃO ANTES DE USAR

Para garantir que sua máquina forneça os melhores resultados, leia as diretrizes de segurança e uso com atenção antes de usá-la.

OUTROS AVISOS:

O uso incorreto pode causar danos à máquina ou outros objetos. A adaptação da máquina aos novos requisitos técnicos pode causar diferenças entre o conteúdo deste manual e o produto adquirido.

Leia e siga todas as instruções deste manual. O não cumprimento dessas instruções pode resultar em lesões pessoais graves.

PT Afiador elétrico para correntes de motosserra

AVISO: se estiverem rombas, as correntes são perigosas! Uma corrente afida é uma corrente segura.

As correntes novas são as mais afidas. Tendo em conta que as correntes se desgastam ao longo dos anos, recomendamos que as substitua ou que as mantenha afidas.

PT Afiador elétrico para correntes de motosserra

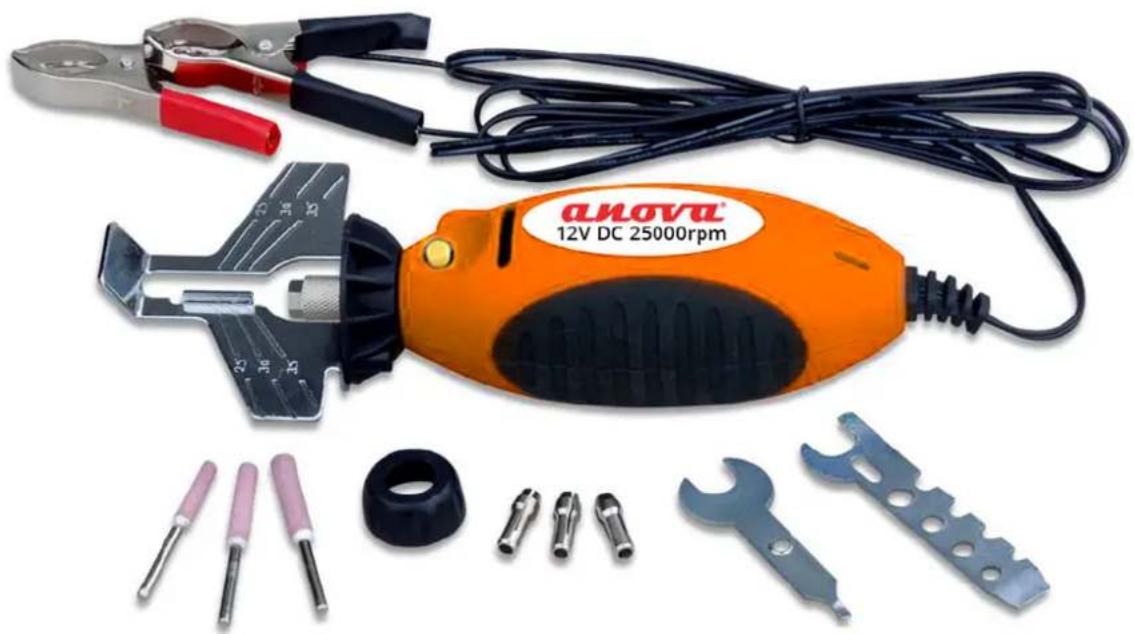

Este afiador elétrico para correntes de motosserra está preparado para afiar a maior parte dos tipos de correntes de motosserra.

INFORMAÇÕES DE SEGURANÇA IMPORTANTES

Utilize proteção para os olhos e máscara antipoeiras. As tarefas de amolação irão causar poeiras e faíscas. As lâminas da motosserra devem ser afiadas de forma uniforme. Se não forem afiadas de forma uniforme, a serra poderá fazer ricochete, podendo causar ferimentos no utilizador.

AVISO

O afiador para correntes de motosserra funciona a velocidades elevadas. Uma montagem incorreta ou uma utilização inadequada poderão causar ferimentos no utilizador ou danos materiais. Leia e respeite TODAS as precauções de segurança indicadas abaixo. O não cumprimento de todas as instruções poderá dar origem a choques elétricos, incêndios, ferimentos graves e/ou danos materiais.

• Durante as tarefas de amolação são produzidas faíscas. Utilize sempre esta ferramenta numa área bem ventilada. Não a utilize em áreas com gases explosivos ou materiais inflamáveis.
• Durante as tarefas de amolação é produzida uma espécie de poeira fina. Utilize sempre uma máscara antipoeiras padrão durante a utilização da ferramenta. Esta ferramenta deve ser sempre utilizada numa área bem ventilada.
• Mantenha o espaço de trabalho limpo e bem iluminado.
• Utilize sempre uma proteção adequada para os olhos para se proteger das faíscas e dos resíduos/cortes de metal no ar.
• Antes de ligar à fonte de alimentação, certifique-se sempre de que o interruptor de alimentação está na posição OFF (desligado).
• Antes de cada utilização, verifique cuidadosamente a porca de travamento para uma utilização correta e segura do esmeril.
• Não utilize a ferramenta noutro equipamento que não uma corrente de motosserra.
• NUNCA afie a corrente de motosserra com o motor da motosserra ainda em funcionamento.
• Durante a utilização de ferramentas elétricas mantenha as crianças, os visitantes e outras pessoas afastados. Uma distração pode fazer com que perca o controlo da ferramenta, provocando ferimentos e/ou danos materiais.
• Nunca utilize esta ferramenta elétrica em condições de humidade ou chuva. A água aumenta o risco de choque elétrico.
• Nunca utilize o cabo para deslocar a ferramenta ou puxar a ficha da tomada. Tal pode danificar o cabo e potenciar o risco de choque elétrico. Quando utilizar uma ferramenta elétrica no exterior, utilize um cabo de extensão para exteriores com a indicação “W-A” ou “W”. Estes cabos são próprios para utilização no exterior e reduzem o risco de choque elétrico.

SEGURANÇA PESSOAL

• Mantenha-se alerta, esteja atento ao que está a fazer e tenha bom senso durante a utilização de uma ferramenta elétrica. Não utilize esta ferramenta se estiver cansado ou sob a influência de drogas, álcool ou medicamentos. A falta de atenção, mesmo que apenas por um instante, durante a utilização de ferramentas elétricas pode resultar em ferimentos graves.

• Utilize vestuário adequado. Não utilize peças de roupa soltas ou joias. Se tiver cabelo comprido, prenda-o. Mantenha o cabelo, peças de roupa e luvas afastados de peças móveis. As peças de roupa soltas, joias ou cabelos compridos podem ficar presos em peças móveis.

• Evite arranques acidentais. Antes de ligar à corrente, certifique-se de que o interruptor está desligado. Transportar ferramentas com o dedo no interruptor ou ligar ferramentas com o interruptor ligado à corrente são situações propícias a acidentes.

• Retire as chaves de ajuste e os interruptores antes de ligar a ferramenta. Um interruptor ou chave que sejam deixados numa peça rotativa desta ferramenta poderão causar ferimentos.
• Mantenha-se sempre numa posição adequada e em equilíbrio. Um posicionamento adequado e em equilíbrio facilita o controlo da ferramenta em situações imprevistas.
• Utilize equipamento de proteção. Utilize sempre proteção para os olhos. Utilize máscaras antipoeiras, sapatos de proteção antideslizantes, capacetes de proteção ou proteções auditivas para ter condições de trabalho adequadas.

MONTAGEM DO ACESSÓRIO AFIADOR DE CORRENTES DA MOTOSSERRA

Os diferentes tipos de motosserra podem utilizar diferentes tipos de corrente. Por isso, é importante que monte o afiador de correntes da motosserra, de acordo com a corrente dessa motosserra em particular.

1. Determine o tamanho do esmeril necessário para afiar a corrente. Para tal, consulte o manual do proprietário da sua motosserra ou contacte o fabricante diretamente. Em alguns casos, o tamanho e o passo da corrente estão gravados ou impressos na barra da motosserra.

2. O seu novo afiador elétrico para correntes de motosserra inclui esmeris de 3 tamanhos diferentes.

5/32" (esmeril de menor diâmetro) - Para motosserras com passo de 1/4 ou cadeia de 3/8" de baixo perfil

3/16" (esmeril de diâmetro médio) - Para motosserras com passo de 0,325"

7/32" (esmeril de maior diâmetro) - Para motosserras com passo de 3/8"

Pode identificar o tamanho de cada esmeril utilizando a chave múltipla incluída

1. Quando tiver identificado o tipo de esmeril adequado para a corrente da sua motosserra, retire a tampa de proteção da extremidade do afiador. (FIG. 1) CERTIFIQUE-SE DE QUE A FERRAMENTA ESTÁ DESLIGADA E NÃO LIGADA À FONTE DE ALIMENTAÇÃO.

2. Coloque o esmeril de afiação adequado, rodando lentamente o mandril e pressionado o botão de bloqueio em simultâneo. (FIG. 2)

3. Abra o mandril e introduza a haste do afiador. Deixe expostos cerca de 6 mm da haste entre a tampa do mandril e o esmeril. (FIG. 3)

4. Aperte o mandril utilizando a chave múltipla fornecida.

5. Aparafuse a guia de afiação da motosserra. (FIG. 4)

6. A guia de afiação deve ser ajustada à placa de fixação de modo a permitir a exposição da quantidade correta do diâmetro de cada esmeril.

7. Para ajustar a profundidade do esmeril, desaperte os parafusos na placa de fixação da guia de afiação.

8. Coloque a chave múltipla ao lado, com os quatro entalhes redondos virados para baixo, sob a guia de afiação.

Os quatro entalhes correspondem aos diferentes tamanhos de esmeril (5/32, 3/16, 7/32 e 4,5 mm).

1. Coloque o entalhe com o tamanho adequado sobre o esmeril e ajuste a guia até que o esmeril fique dentro do “pescoço” do entalhe. (FIG. 5)

Volte a apertar ambos os parafusos da guia para a fixar bem. E já está pronto para afiar a corrente.

AFIAR A CORRENTE

1. Coloque a serra numa superfície plana, sólida e estável para que não se mova nem

escorregue durante o processo de afiação. A tensão da corrente deve ser ajustada às especificações do fabricante. Tal evitará que as lâminas se movam durante o processo de afiação.

1. Coloque a motosserra com a barra à sua frente e o motor da motosserra à sua direita. Afie a motosserra, afastando-a do seu corpo. Afie os dentes de corte ou as lâminas da motosserra como indicado na FIG. 6 e na FIG. 7. A guia de afiação deve permanecer plana na corrente, com o esmeril posicionado na lâmina num ângulo de 30° em relação à barra. Utilize as linhas na parte superior da guia de afiação como referência.
2. Ao afiar, faça duas ou três passagens ligeiras, para a frente e para trás, com o afiador. Deixe o afiador e o esmeril desempenharem as suas funções. Não exerça demasiada pressão. Afie igualmente todas as lâminas.
3. Quando todos os dentes na parte superior da barra tiverem sido afiados, utilize uma luva ou pano para fazer avançar a corrente, puxando-a até ao final da barra. Afie as restantes lâminas de forma uniforme.

AVISO! NÃO AFIE A CORRENTE EM DEMASIA

Nunca ultrapasse a definição de profundidade/calibre recomendada pelo fabricante da corrente e respeite as especificações atuais do fabricante quanto aos ângulos corretos de afiação. A utilização de definições de profundidade/calibre excessivas ou de ângulos incorretos de afiação pode aumentar o risco de ricochete, o que, por sua vez, pode causar ferimentos graves no utilizador ou noutras pessoas que se encontrem nas imediações.

CONSULTE SEMPRE O MANUAL DO PROPRIETÁRIO DA MOTOSSERRA PARA CONHECER AS ESPECIFICAÇÕES DE AFIAÇÃO CORRETAS.

DADOS TÉCNICOS

TENSÃO	12 V
FREQUÊNCIA	50 Hz
REVOLUÇÕES POR MINUTO	25.000
PRESIPRESSÃO DE SOM	42 dB
POTENCIA DE SOM	55 dB
NÍVEL DE VIBRAÇÃO	2,11 m/s ^2
DIMENSÕES (L x An x Al)	150 x 110 x 120 mm
PESO (gr.)	0.5000
