MANUAL DE UTILIZADOR AIR15 NOCO

Guia do utilizador e garantia

LEIA E COMPREENDA TOTALMENTE AS INFORMAÇÕES DE SEGURANÇA ANTES DE USAR ESTE PRODUTO. Não seguir estas instruções de segurança pode resultar em CHOQUE ELÉTRICO, EXPLOSÃO E INCÊNDIO, o que pode provocar em LESÕES GRAVES, MORTE ou DANOS À PROPRIEDADE.

Choque elétrico. O produto é um dispositivo elétrico que pode causar choques e lesões graves. Não corte os cabos de alimentação. Não o mergulhe em água.

Explosão. As baterias não monitorizadas, incompatíveis ou danificadas podem explodir se forem usadas com o produto. Não deixe o produto sem vigilância enquanto estiver em uso. Use o produto apenas com baterias da tensão recomendada. Opere o produto em áreas bem ventiladas.

Incêndio. O produto é um dispositivo elétrico que emite calor e é capaz de causar queimaduras. Não cubra o produto nem coloque objetos sobre ele. Não fume ou use qualquer fonte de falsca elétrica ou de fogo enquanto estiver a operar o produto. Mantenha o produto longe de materiais combustíveis.

Lesões oculares. Use proteção para os olhos ao operar o produto. As baterias podem explodir e lançar detritos. O ácido da bateria pode causar irritação nos olhos e na pele. Em caso de contaminação dos olhos ou da pele, lave a área afetada com água corrente e entre em contacto com o centro antivenenos imedialamente.

Gases explosivos. Trabalhar perto de uma bateria de chumbo-ácido é perigoso. As baterias geram gases explosivos durante a sua operação normal. Para reduzir o risco de explosão da bateria, siga todas as instruções de segurança e as informações publicadas pelo fabricante da bateria e pelo fabricante de qualquer equipamento destinado ao uso nas proximidades da bateria. Leia atentamente as precauções nesles produtos e no motor.

Superfície quente. O produto pode aquecer durante o uso e causar queimaduras. Aguarde que o produto arrefeça antes de manuseá-lo.

Português

Para obter instruções de utilização e suporte, visite:

CUIDADO: Risco de lesões a pessoas. Não use este produto se o cabo de alimentação ou os cabos da bateria estiverem danificados de alguma forma. Este produto não se destina ao uso em instalações de reparações comerciais. Este produto deve ser armazenado em ambientes fechados quando não estiver em uso. Este produto não deve ser armazenado ou deixado ao ar livre quando não estiver em uso.

Iniciar. Antes de usar o Produto com uma bateria, leia atentamente as precauções específicas do fabricante da bateria e as instruções de operação recomendadas. Montagem. É importante ter em mente a distância até à bateria. O comprimento do cabo do produto é de aproximadamente 3 m (10 pés). Deixe 12 polegadas (304 mm) de folga entre as conexões. Proposição 65. AVISO: Este produto pode expõ-lo a produtos químicos, incluindo chumbo e gases de escape, que são conhecidos no Estado da Califórnia por causar cancro e defeitos congénitos ou outros danos reprodutivos. Para obter mais informações, visite www.P65Warnings.ca.gov. Precauções pessoais. Use o produto apenas para o fim a que se destina. Em caso de emergência, tenha alguém por perto enquanto estiver a usar o produto. Use EPI adequados tais como óculos e roupa de proteção ao trabalhar perto de uma bateria. Lave sempre as mãos após manusear as baterias e materiais relacionados. Ao trabalhar com baterias, não manuseie nem use objetos metálicos, incluindo ferramentas, relógios ou joias. Se cair metal na bateria, pode gerar falsca ou criar um curto-circuito, causando choque elétrico, incêndio ou explosão, o que pode resultar em lesões, morte ou danos materiais. O posicionamento do cabo evita danos acidentais causados por peças móveis do veículo (incluindo capôs e portas), peças móveis do motor (incluindo pás do ventilador, correias e polias) ou o que pode tornar-se um perigo que pode causar lesões ou morte. Menores de idade. Se o comprador liver a intenção de entregar o produto para ser usado por um menor de idade, o adulto comprador concorda em fornecer instruções detalhadas e avisos a qualquer menor antes do uso. O comprador concorda em indemnizar a NOCO por qualquer uso acidental ou mau uso por parte de um menor. As crianças devem ser supervisionadas para garantir que não brincam com o aparelho. Risco de asfixia. Os acessórios para o produto podem apresentar risco de asfixia para crianças. Não deixe crianças sozinhas com o produto ou qualquer acessório. O produto não é um brinquedo. Manuseamento. Manusele o produto com cuidado. O produto pode estragar-se se sofrer impactos. Não use um produto danificado, incluindo, mas não se limitando a fissuras na superfície ou cabos danificados. Não use o produto com um cabo de alimentação danificado. A humidade e os líquidos podem danificar o produto. Não manuseie produtos ou componentes elétricos perto de qualquer líquido. Armazene e opere o produto em locais secos. Não opere o produto se estiver molhado. Se o produto já estiver a funcionar e ficar molhado, desconecte-o e interrompa o uso imediatamente. Não desligue o produto puxando os cabos. Modificações. Não tente alterar, modificar ou reparar quaisquer peças do produto. A desmontagem do produto pode causar lesões, morte ou danos materiais. Se o produto ficar danificado, avariar ou entrar em contacto com qualquer líquido, interrompa a respetiva utilização e contacte a NOCO. Quaisquer modificações ao produto irão anular a sua garantia. AVISO: As alterações ou modificações não aprovadas expressamente a esta unidade pela parte responsável pela conformidade podem anular a autoridade do utilizador em operar o equipamento. Funcionamento. A faixa de temperatura operacional é de -20 °C a 50 °C (-4 °F a 122 °F). Não opere fora dos intervalos de temperatura recomendados. Armazenamento. O intervalo de temperatura de armazenamento recomendado é de -20 °C a 50 °C (-4 °F a 122 °F). Nunca exceda os 50 °C (122 °F) em nenhuma circunstância. Armazene a 25 °C (77 °F) para uma longevidade ideal. Não armazene ao ar livre. Armazene em local seco, dentro de casa ou dentro do veículo. Enrole a mangueira e os cabos para proteção durante o armazenamento. Ventilação. É crucial minimizar os extremos de temperatura ou restringir o fluxo de ar para o produto. Um mínimo de 0,50" (12,7 mm) de espaço deve ser mantido à volta do produto para permitir o fluxo de ar adequado. Ligações. Certifique-se de que todas as ligações ao produto estão seguras. As ligações soltas podem provocar uma redução do desempenho ou fuga de ar e um aumento do calor devido à resistência, o que pode provocar o derretimento da caixa ou, potencialmente, um incêndio. Dispositivos médicos. O produto contém componentes magnéticos que podem emitir campos eltromagnéticos, os quais podem interferir com pacemakers, desfibrilhadores ou outros dispositivos médicos. Consulte o seu médico antes de utilizar se tiver algum dispositivo médico. Se suspeitar que o produto se encontra a interferir com um dispositivo médico, interrompa imediatamente a sua utilização e consulte o seu médico. Limpeza. Desconecte e remova o produto antes de limpar. Seque imediatamente o produto se entrar em contacto com líquido ou qualquer contaminante. Use um pano macio e sem fiapos (microfibra). Não use uma lavadora de alta

pressão para limpar o produto. Atmosferas explosivas. Obedeça a todos os sinais e instruções. Não opere o produto em qualquer área que tenha uma atmosfera possivelmente explosiva, incluindo áreas de reabastecimento ou que contenham agentes químicos ou partículas, como grãos, poeira ou pós metálicos. Atividades com enormes consequências. Não use o produto onde a falha dele possa causar lesões, morte ou graves danos ambientais. Interferências de radiofrequência. Este produto encontra-se em conformidade com os regulamentos que regem as emissões de radiofrequência. Tais emissões do produto podem afetar negativamente o funcionamento de outros equipamentos eletrónicos, podendo provocar a avaria dos mesmos. Número do modelo AIR15: Este equipamento foi testado e encontra-se em conformidade com os limites de um dispositivo digital de Classe B, de acordo com a Parte 15 das normas da FCC. Estes limites foram concebidos para proporcionar uma proteção razoável contra as interferências nocivas numa instalação residencial. Este equipamento gera, utiliza e pode irradiar energia de radiofrequência e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências prejudiciais nas comunicações via rádio. No entanto, não existe garantia de que não ocorram interferências numa determinada instalação. Se este equipamento causar interferências prejudiciais à receção de rádio ou televisão, o que pode ser determinado ligando e desligando o equipamento, o utilizador é encorajado a tentar corrigir as interferências através de uma ou mais das seguintes medidas: (a) Reorientar ou deslocar a antena de receção. (b) Aumentar a separação entre o equipamento e o recetor. (c) Ligar o equipamento a uma tomada num circuito diferente daquele a que o recetor se encontra ligado. (d) Consultar o revendedor ou um técnico de rádio/televisão experiente para obter ajuda.

Como usar

Fonte de alimentação.

O AIR10 deve estar conectado a uma fonte de alimentação para funcionar. Recomenda-se que o veículo esteja ligado/em funcionamento ao operar o insuflador para proteger contra o esgotamento da bateria do veículo.

Leia atentamente e compreenda o manual do proprietário do veículo sobre precauções específicas ao alimentar dispositivos com a porta de 12 V do veículo. O AIR10 NOCO requer que a porta de 12 V do veículo inclua um fusível de 15 A. O veículo deve estar ligado/em funcionamento para que o AIR10 NOCO seja ligado. Ligue o cabo de 12 V do AIR10 à ficha fêmea de 12 V (porta 12 V AUX/isqueiro) no veículo.

Ligar a mangueira de ar.

Ligue a mangueira de ar do AIR10 ao pneu antes de iniciar a insuflação. A mangueira de ar será aparafusada à válvula de ar do pneu. Nenhuma ferramenta é necessária e mangueira deve ser apertada manualmente. Se o insuflador não estiver conectado corretamente, o ar poderá vazar e não funcionará com a mesma eficiência. Para outras aplicações, ligue o adaptador necessário para a finalidade pretendida. Os adaptadores são aparafusados à extremidade da mangueira de ar. Aperte os adaptadores manualmente, não são necessárias ferramentas para aperlar.

		Hardware Finalidade
		Adaptador de válvula Presta Pneus de bicicleta
		Bico insuflável de plástico Brinquedos, camas insufláveis
		Agulha insuflável Bolas desportivas

Ecrã.

O ecrã ligar-se-á quando conectado a uma fonte de alimentação. Quando o ecrã estiver no modo de ajuste de pressão e o botão "POWER" for pressionado, o compressor ligar-se-á e exibirá a pressão real e o LED "SET" apagar-se-á. NOTA: O ecrã não mostrará a pressão ao insuflar no modo manual. Quando o compressor estiver ligado, o LED da unidade de pressão atual ficará branco sólido.

Inicialização.

Quando o insuflador estiver conectado a uma fonte de alimentação, a unidade exibirá a pressão detelada ou a pressão definida. Se for deletado mais de 3 PSI, a pressão detelada será exibida com o LED "SET" apagado. Se for 3 PSI ou menos, a última pressão "SET" será exibida com o LED "SET" acesso. Para definir a pressão, pressione os botões < ou >. A pressão mínima que pode ser definida é 15,0 PSI. Para aplicações que requerem menos de 15,0 PSI, recomenda-se usar o Modo Manual..

Configuração da unidade de pressão.

Para alterar as unidades de pressão, mantenha pressionados os botões "<" e "> " simultaneamente durante 3 segundos, as unidades de pressão selecionadas piscarão e o resto do ecrã será desligado. Pressionar os botões < ou > na janela seguinte de 3 segundos acenderá o LED da próxima unidade de pressão e desligará o LED da unidade anterior. Esta operação continuará até que nada seja pressionado durante 3 segundos, a unidade selecionada ficará totalmente branca e o ecrã ligará novamente.

Memória automática.

O insuflador possui uma memória automática embutida e regressará à última unidade e pressão definidas quando conectado.

Espera dinâmica.

A medida que o insuflador se aproxima da pressão alvo definida, o insuflador irá "ligar" e "desligar" (por exemplo, o período de espera) para garantir medições de pressão precisas. O insuflador mede, monitoriza e ajusta automaticamente a pressão durante cada período de espera. O período de espera pode continuar até que o insuflador possa completar com precisão a pressão definida.

O AIR10 é construído com um recurso de encerramento automático. O compressor desligar-se-á quando a pressão desejada for atingida, a mangueira de ar for desconectada ou se a tensão da bateria cair abaixo de 10,0 V. O ecrã permanecerá ligado após o encerramento automático. NOTA: O encerramento automático não ocorrerá ao operar no modo manual.

Modo manual.

Para entrar no modo manual, defina a pressão para 0,0. Pressione o botão de alimentação para ligar o compressor e o compressor funcionará até que o botão de alimentação seja pressionado novamente (ou o limite máximo de pressão da unidade seja atingido ou ocorra um erro, como sobreaquecimento, etc.). Durante o modo manual, o ecrã alternará entre os LED. Quando o modo manual estiver desligado, o ecrã mostrará a pressão atual.

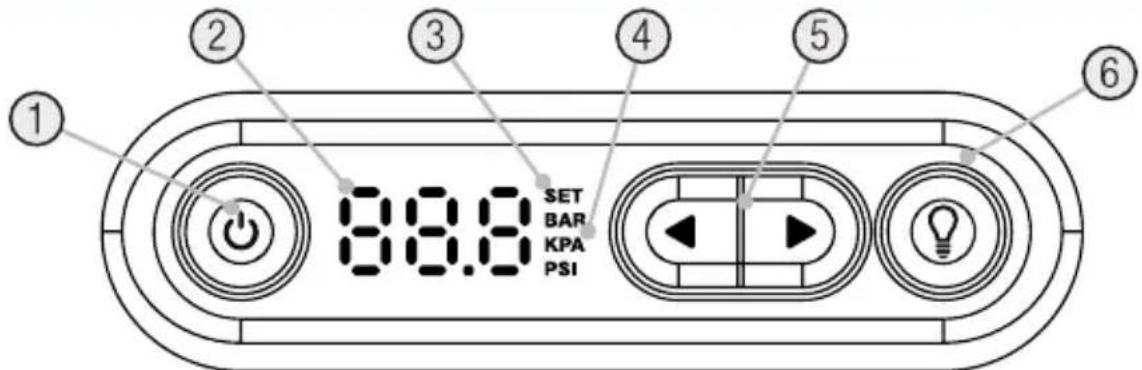

Interface

1.) Botão de alimentação Pressione para iniciar ou parar de insuflar.
2.) Ecrã LED Quando a unidade for desconectada ou cair abaixo de 3 PSI, o ecrã indicará a pressão SET. Quando o ecrã estiver acima de 99,9, o decimal não acenderá para indicar 100 ou mais.
3.) LED SET Acende-se a laranja sólido quando o ecrã LED indica a pressão definida.

4.) LED da unidade Apenas um LED da unidade (PSI, BAR e KPA) acenderá a branco sólido por vez para indicar as unidades atuais de pressão no ecrã LED.
5.) Botões de seta Pressione ambos os botões de seta para começar a alterar as unidades de pressão. Quando o ecrã LED estiver ligado, use os botões de seta para alterar a pressão definida.
6.) Botão de modo de iluminação Alterna a luz LED ultrabrilhante através de 6 modos de iluminação: 100% > 50% > 10% > SOS > Piscar > Desligado.

Especificações técnicas

Fluxo de ar máximo a 0 PSI 44 SLPM

Pressão máxima 80 psi / 5,52 bar / 551,58 kPa

N.º de cilindros 1

Classificação do motor 200 W

Consumo máximo de corrente do motor 15 A

Ciclo de trabalho 15 min a 30 PSI dentro do tempo/45 min fora do tempo

Ciclo de trabalho do modo manual 5 min dentro do tempo/30 min fora do tempo

Tempo aproximado de insuflação em 13,8 V (0-40 PSI)

2,9 min +/- 10% com pneu 205-65R16 95H

Temperatura de operação -20 °C a 50 °C (-4 °F a 122 °F)

Temperatura de armazenamento -20 °C a 50 °C (-4 °F a 122 °F)

Proteção da carcaça IP55

Arrefecimento Convecção natural

Corrente de trabalho 14A

Tensão 12 V

Fusível Fusível de 20 A

Lumens 60 lumens

Dimensões (L x P x A) 8,09 x 2,93 x 6,25 pol. (20,54 x 7,44 x 15,88 cm)

Peso

2,59 kg (5,72 libras)

Resolução de problemas

Erro	Processo de recuperação
A unidade não liga	Certifique-se de que a tensão da bateria é alta o suficiente. Verifique os fusíveis do carro ou do cabo.
Sobrecarga de corrente	Recupera quando uma carga externa é removida.

Erro Processo de recuperação

Sobretemperatura

O compressor desligar-se-á, espere que a unidade arrefeça antes de ligá-la novamente. O ecrã permanecerá ligado.

Garantia limitada de um (1) ano da NOCO

IMPORTANTE: AO UTILIZAR ESTE PRODUTO, O UTILIZADOR CONCORDA EM FICAR VINCULADO AOS TERMOS DA GARANTIA LIMITADA DE UM (1) ANO DA NOCO ("GARANTIA"), CONFORME ESTABELECIDO ABAIXO. NÃO UTILIZE O PRODUTO ATÉ TER LIDO OS TERMOS DA GARANTIA. SE NÃO CONCORDAR COM OS TERMOS DA GARANTIA, NÃO UTILIZE O PRODUTO E DEVOLVA-0.

ESTA GARANTIA CONFERE AO UTILIZADOR DIREITOS LEGAIS ESPECÍFICOS E ESTE PODERÁ TER OUTROS DIREITOS QUE VARIAM CONSOANTE O ESTADO, PAÍS OU PROVÍNCIA. PARA ALÉM DO PERMITIDO POR LEI, A NOCO NÃO EXCLUI, LIMITA OU SUSPENDE OUTROS DIREITOS QUE O UTILIZADOR POSSA TER, INCLUINDO OS QUE POSSAM SURGIR DA NÃO-CONFORMIDADE DE UM CONTRATO DE VENDA. PARA UMA COMPREENSÃO INTEGRAL DOS SEUS DIREITOS, DEVE CONSULTAR A LEGISLAÇÃO DO SEU ESTADO, PAÍS OU PROVÍNCIA.

NA MEDIDA DO PERMITIDO POR LEI, ESTA GARANTIA E AS SOLUÇÕES ESTABELECIDAS SÃO EXCLUSIVAS E SUBSTITUEM TODAS AS OUTRAS GARANTIAS, SOLUÇÕES E CONDIÇÕES, QUER SEJAM ORAIS, ESCRITAS, ESTATUTÁRIAS, EXPRESSAS OU IMPLÍCITAS. A NOCO RENUNCIA A TODAS AS GARANTIAS ESTATUTÁRIAS E IMPLÍCITAS, INCLUINDO, SEM LIMITAÇÃO, AS GARANTIAS DE COMERCIALIZAÇÃO E ADEQUAÇÃO A UM DETERMINADO FIM E GARANTIAS CONTRA DEFEITOS OCULTOS OU LATENTES, NA MEDIDA DO PERMITIDO POR LEI. NA MEDIDA EM QUE TAIS GARANTIAS NÃO POSSAM SER NEGADAS, A NOCO LIMITA A DURAÇÃO E OS RECURSOS DE TAIS GARANTIAS À DURAÇÃO DESTA GARANTIA EXPRESSA E, POR OPÇÃO DA NOCO, À REPARAÇÃO OU SUBSTITUIÇÃO DOS PRODUTOS DESCRITOS ABAIXO. ALGUNS ESTADOS, PAÍSES E PROVÍNCIAS NÃO PERMITEM LIMITAÇÕES QUANTO À DURAÇÃO DE UMA GARANTIA - OU CONDIÇÃO - IMPLÍCITA, PELO QUE A LIMITAÇÃO ACIMA DESCRITA PODERÁ NÃO SE APLICAR A SI.

A NOCO garante os Produtos da marca NOCO, contidos na embalagem original ("Produto NOCO"), contra defeitos de materiais e de fabrico quando utilizados normalmente em conformidade com as diretrizes publicadas pela NOCO durante um período de UM (1) ANO, contados a partir da data da compra a retalho original ou da data de entrega ao comprador utilizador final ("Período de Garantia"). As diretrizes publicadas pela NOCO incluem, mas não se limitam a, informações contidas nesta Garantia, especificações técnicas e manuais do utilizador. Para os compradores utilizadores finais na União Europeia (UE), na Associação Europeia de Comércio Livre (EFTA), abrangidos pelas Políticas do Norte ou no Reino Unido, o Período de Garantia pode estender-se a um mínimo de DOIS (2) ANOS. EM ALGUNS ESTADOS, PAÍSES OU PROVÍNCIAS, A LEGISLAÇÃO NACIONAL PODE PREVER PERÍODOS DE GARANTIA MAIS ALARGADOS. Como tal, os benefícios da Garantia Limitada destinam-se a complementar, e não a substituir, os direitos fornecidos pelas leis de proteção do consumidor.

A RESPONSABILIDADE DA NOCO LIMITA-SE À SUBSTITUIÇÃO OU REPARAÇÃO: A NOCO NÃO SERÁ RESPONSÁVEL POR QUAISQUER DANOS ESPECIAIS, ACIDENTAIS, CONSEQUENTES OU EXEMPLARES RESULTANTES DE QUALQUER VIOLAÇÃO DE GARANTIA OU CONDIÇÃO OU AO ABRIGO DE QUALQUER OUTRA TEORIA LEGAL, INCLUINDO,

MAS NÃO SE LIMITANDO A, PERDA DE LUCROS, PERDA DE RECEITAS, PERDA DE NEGÓCIOS, DANOS MATERIAIS, DANOS PESSOAIS OU QUALQUER PERDA OU DANO INDIRETO OU CONSEQUENTE DE QUALQUER FORMA.

Esta garantia não pode ser transferível e não cobre os custos de embalagem e transporte da devolução. Esta garantia não se aplica: (a) a danos causados de forma acidental, abuso, má utilização, incêndio, contacto com líquidos ou outra causa externa, (b) manuseamento incorreto, instalação inadequada, modificações, desmontagem ou tentativa de reparação não autorizada, (c) danos cosméticos - tais como amolgadelas ou riscos - que não afetem a funcionalidade do Produto, (d) danos causados pela utilização do Produto fora das diretrizes publicadas pela NOCO, (e) defeitos causados pelo desgaste normal ou devido ao envelhecimento normal do Produto, ou (f) se algum número de série tiver sido removido ou desfigurado do Produto.

Se, durante o Período de Garantia, o utilizador apresentar uma reclamação, a NOCO irá, à sua escolha: (a) reparar o Produto que foi testado e passou nos nossos requisitos funcionais, (b) substituir o Produto por um produto de substituição do mesmo modelo (ou, com o consentimento do utilizador, um produto que tenha as mesmas características ou características substancialmente semelhantes às do Produto original - por exemplo, um modelo diferente com as mesmas características), que seja novo ou semelhante a novo e que tenha sido testado e passado nos nossos requisitos funcionais, ou (c) trocar o Produto por um reembolso do preço de compra. Exigimos determinadas informações, incluindo a prova de compra, para processar as reivindicações de Garantia Limitada. Para apresentar uma reivindicação ao abrigo da Garantia Limitada, contacte o Apoio ao Cliente da NOCO através do endereço:
