MANUAL DE UTILIZADOR FUTGSO 4505 MT GBK Fulgor Milano

PT NSTALAÇÃO - UTILIZAÇÃO - MANUTENÇÃO

INDICE PAG.

1 - Cuidados e manutenção 3

2 - Primeira utilização 4

Utilização da grelha plana 4

Utilização do tabuleiro perfurado 4

3 - Respeito pelo ambiente 5

4 - O painel de controlo 6

Panorâmica dos comandos 6

5 - Informações gerais sobre o forno 7

Instalação e ligação 7

Primeira conexão 7

Timer touch control 7

Regulação do relógio 7

Conta-minutos 7

Duração da cozedura 7

Fim da cozedura 7

Programação da cozedura automática 7

Regulação da intensidade do sinal acústico 8

6 - Dicas gerais sobre o forno 9

Funcionamento com vapor 9

Conselhos úteis 9

7 - Instruções de Funcionamento do Forno 10

9 - Sinalização de Erros e Problemas de Funcionamento do Forno 12

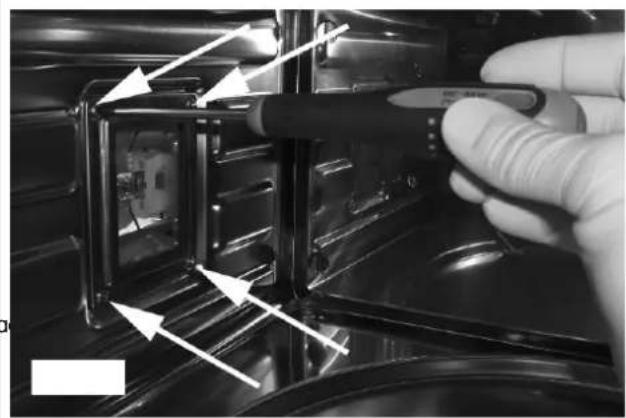

Substituição da lâmpada do forno 13

10 - Para o Instalador 14

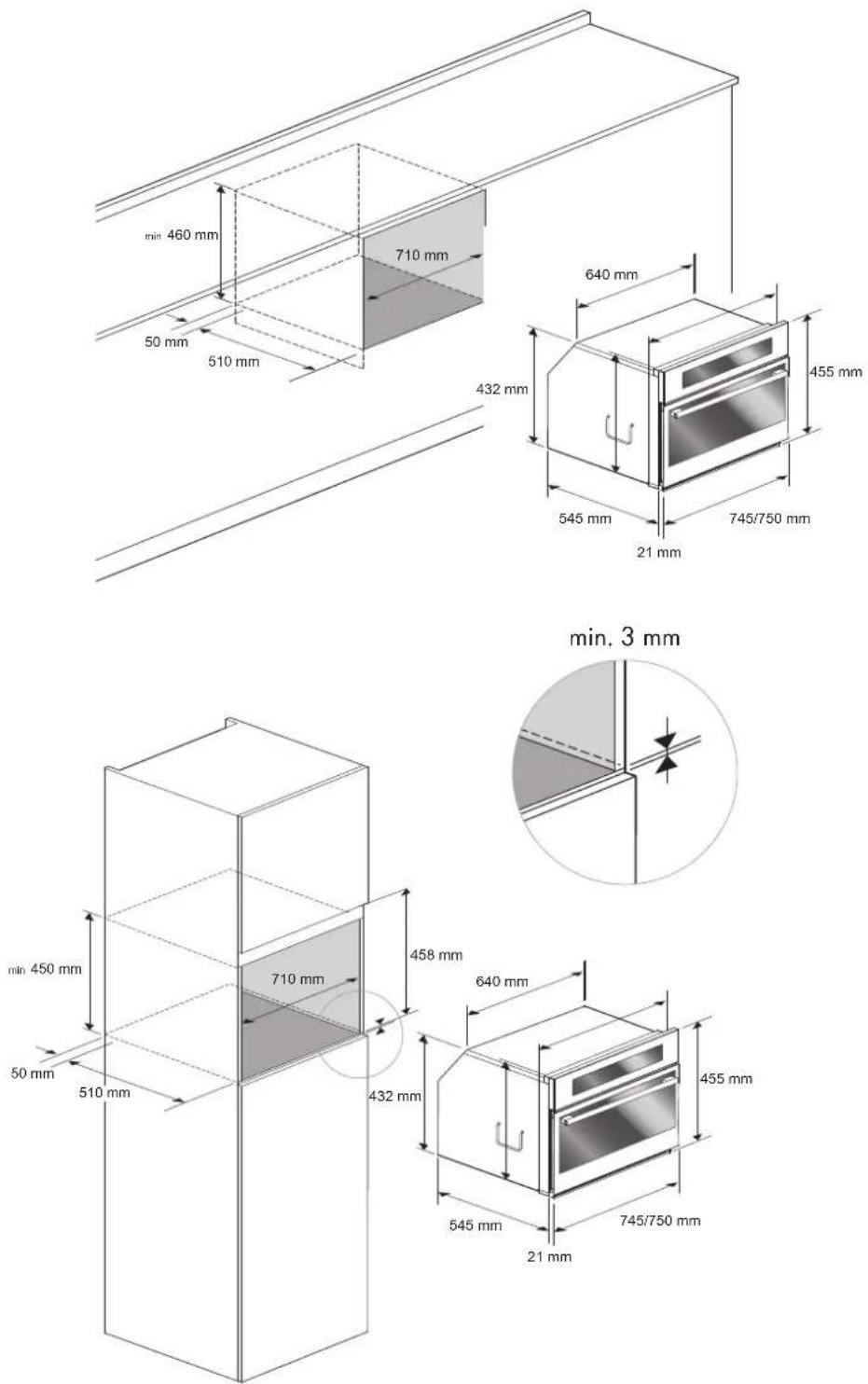

Encastre do forno 15

11 - Assistência ou reparação 17

Registo de dados de reparação 17

INSTRUÇÕES E AVISOS DE SEGURANÇA IMPORTANTES

Leia atentamente e guarde-os para consulta futura

Prezado Cliente,

Agradecemos e congratulamo-nos pela sua escolha.

Este novo produto, cuidadosamente projectado e fabricado com materiais de primeiríssima qualidade, foi meticulosamente testado para poder satisfazer todas as suas exigências para uma perfeita cozedura. Portanto, pedimos-lhe que leia e respeite as fáceis instruções que lhe permitirão alcançar excelentes resultados desde a primeira utilização. Com este moderno aparelho enviamos também as nossas felicitações.

ESTE PRODUTO FOI CONCEBIDO PARA UM USO DOMÉSTICO.

O FABRICANTE ISENTA-SE DE TODAS AS RESPONSABILIDADES POR FERIMENTOS PESSOAIS OU POR DANOS DE PROPRIEDADE DECORRENTES DE UMA INSTALAÇÃO INCORRETA OU INDEVIDA, UMA UTILIZAÇÃO ERRADA OU INADEQUADA.

O APARELHO NÃO DEVE SER UTILIZADO POR PESSOAS (INCLUINDO CRIANÇAS) COM DEFICIÊNCIAS FÍSICAS, SENSORIAIS OU MENTAIS, OU POR PESSOAS SEM A EXPERIÊNCIA OU O CONHECIMENTO NECESSÁRIOS, EXCETO MEDIANTE SUPERVISÃO OU SE FOREM INSTRUÍDAS SOBRE O USO DO ELETRODOMÉSTICO PELA PESSOA RESPONSÁVEL PELA SUA SEGURANÇA.

AS CRIANÇAS DEVEM SER SUPERVISIONADAS PARA GARANTIR QUE NÃO BRINCAM COM O APARELHO.

NÃO COLOQUE FOLHA DE ALUMÍNIO, POTES OU OBJETOS SEMELHANTES EM CONTACTO COM A BASE DENTRO DO FORNO PARA COZINHAR.

O ELETRODOMÉSTICO PODE FICAR MUITO QUENTE DURANTE A UTILIZAÇÃO.

ATENÇÃO: NÃO TOQUE NÓS ELEMENTOS DE AQUECIMENTO DENTRO DO FONO.

ATENÇÃO:

• Se a porta ou os vedantes da porta estiverem danificados, o forno não pode ser utilizado até ser reparado por um técnico de assistência técnica qualificado;
• Este eletrodoméstico e os seus componentes interiores, especialmente as peças sob tensão, só podem ser reparados, modificados ou personalizados pelo fabricante, o seu departamento de assistência técnica ou pessoas com qualificações semelhantes. Reparações incompetentes podem provocar acidentes e danos graves no seus eletrodoméstico e ambiente circundante, bem como avarias.
• Lembre-se de que mesmo a substituição da lâmpada no interior do forno deve ser realizada por pessoal qualificado que irá primeiro desligar o eletrodoméstico da rede elétrica.
• Se o aparelho não funcionar ou necessitar de reparação, contacte o seu departamento de assistência técnica.
• Utilize apenas peças de substituição de origem.

IMPORTANTE:

• Como precaução de segurança, antes de limpar o forno, desligue sempre a ficha da tomada ou remova o cabo de alimentação do eletrodoméstico.
• Além disso, evite utilizar substâncias ácidas ou alcalinas (como limões, vinagre, sal, tomate, etc.). Evite usar produtos que contenham cloro, ácidos ou abrasivos, especialmente nas peças pintadas ao limpar.

- Embora a câmara de cozedura seja feita de aço de elevada qualidade, uma manutenção incorreta pode provocar corrosão;

- O forno deve ser limpo periodicamente e todos os resíduos de alimentos devem ser removidos;

- Não limpe o forno imediatamente após o prato ter sido removido, uma vez que as gotas residuais de vapor estão ainda muito quentes (perigo de queimadura); verifique se o ecrã mostra uma temperatura residual baixa ou nenhuma.

- Proceda com cuidado ao abrir a porta quando o forno está ligado, pois o vapor emanado pode provocar queimaduras.

- Se a eletricidade for interrompida, quando voltar, o forno solicita-lhe que esvazie o circuito, embora não deva haver água no mesmo.

- Não utilize raspadores para metais afiados ou abrasivos duros para limpar a porta de vidro do forno, uma vez que estes podem riscar a superfície e fazer com que o vidro parta.

- Durante a limpeza, tenha cuidado para que não entre água no eletrodoméstico.

- Utilize apenas panos ligeiramente húmidos.

- Nunca pulverize água para o interior ou o exterior do eletrodoméstico.

- Não utilize dispositivos a vapor para a limpeza, uma vez que a água que penetre pode provocar danos.

- Não utilize o eletrodoméstico para o aquecimento ou a humidificação da sala.

- O eletrodoméstico deve ser instalado e usado a uma temperatura ambiente entre 5 C e 35 C.

- Se existir o risco de congelamento, a água residual nas bombas pode congelar e danificálas.

- Utilize apenas a bomba térmica recomendada para este forno.

- A sonda de alimentos é um acessório disponível apenas em algumas versões do produto.

- O conjunto de 6 tabuleiros Gastronorm é um acessório disponível a pedido

IMPORTANTE

A placa de identificação do forno está acessível quando o eletrodoméstico é instalado. Esta placa de identificação, que é visível quando abre a porta, mostra toda a informação de que necessita ao solicitar peças sobressalentes para o eletrodoméstico.

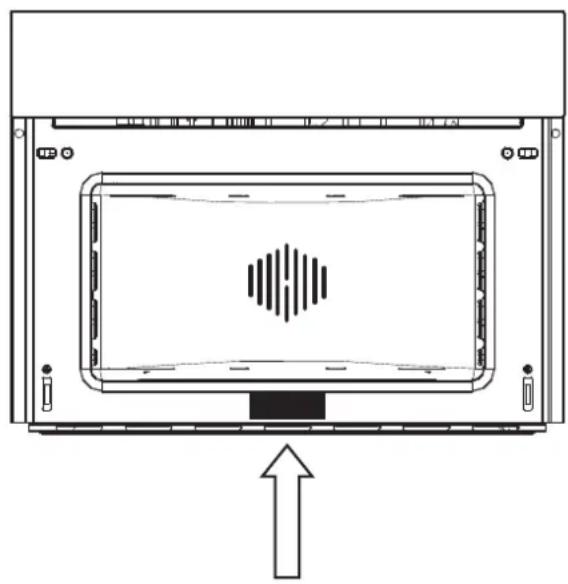

LOCALIZAÇÃO DA ETIQUETA DE SÉRIE

PT 2 - Primeira utilização

O forno deve ser bem limpo com água e sabão e cuidadosamente lavado.

Aqueça o forno durante cerca de 30 minutos à temperatura máxima; isto elimina óleos de fabrico residuais que podem provocar odores desagradáveis durante a cozedura. Utilize a função de ventilador circular mas sem acessórios no forno.

Antes de usar os acessórios pela primeira vez, limpe-os cuidadosamente com uma solução de limpeza alcalina muito quente e um pano macio.

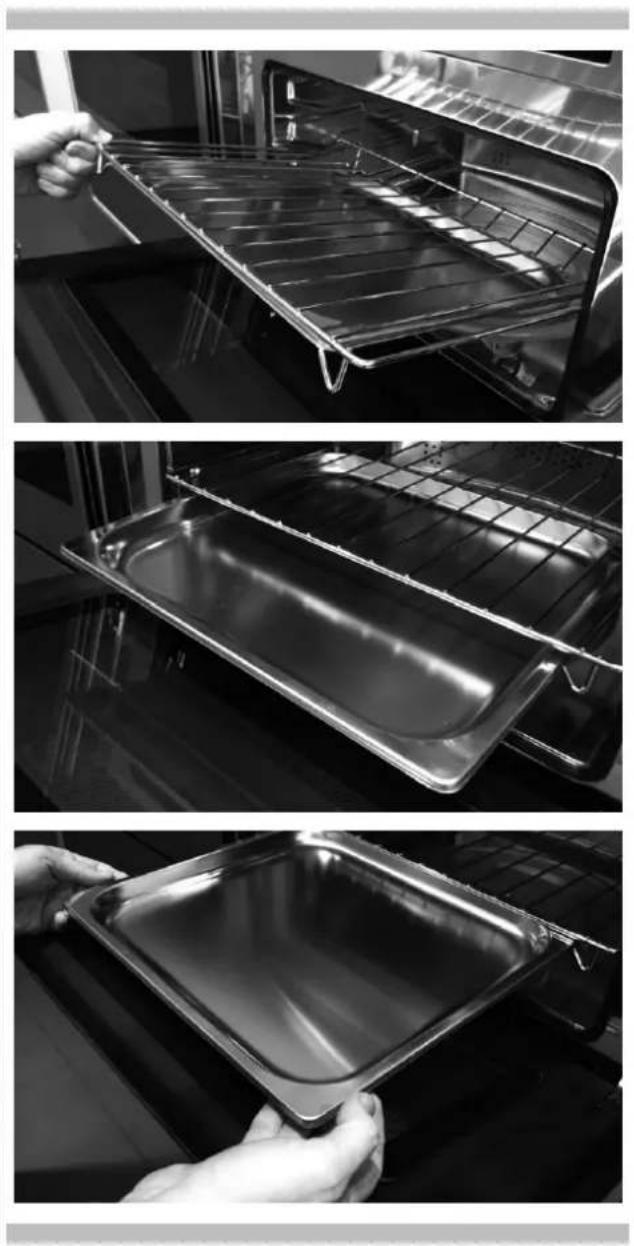

Utilização da grelha plana

Para remover a grelha plana, puxe a grelha para si até esta parar e depois levante-a, puxando para cima, até sair completamente.

Para inserir a grelha plana, deslize-a a um ângulo bloquear e, de seguida, abaixo na horizontal e empurre-a totalmente para dentro.

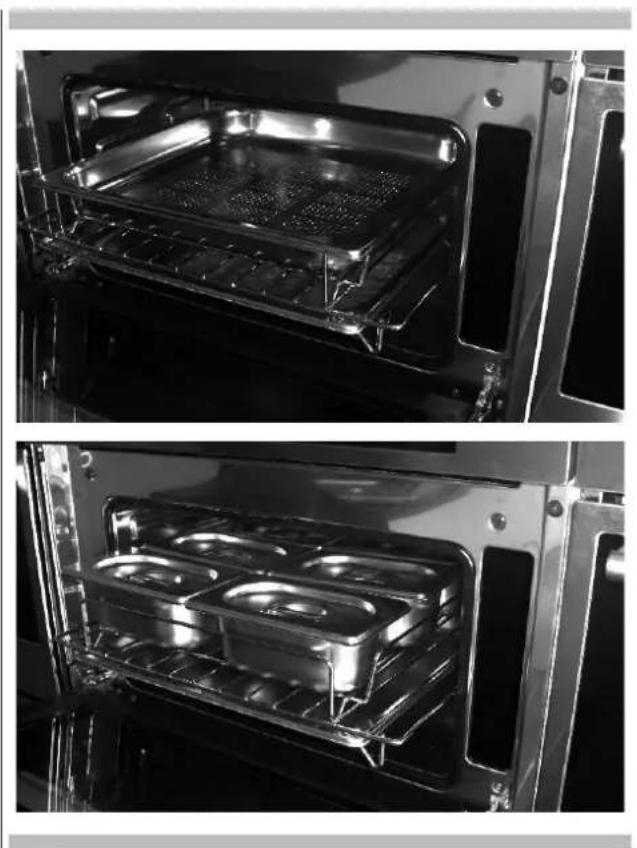

Utilização do tabuleiro perfurado

Este tabuleiro é usado para cozinhar a vapor e é posicionado na grelha plana juntamente com o seu suporte.

de 45 até

Se a grelha plana tiver um tabuleiro de gotejamento baixo, para removê-lo levante-o ligeiramente e deslize-o para si. Para reintroduzilo, deslize-o novamente até estar corretamente alojado.

NOTA: o conjunto de 6 tabuleiros Gastronorm é um acessório disponível a pedido
Recomendamos ainda usá-lo em combinação com o tabuleiro de gotejamento para apanhar todas as gotas dos alimentos ao cozer.

A documentação deste aparelho é realizada com papel embranquecido sem cloro ou papel reciclado com a finalidade de contribuir para a proteção do meio ambiente.

As embalagens forem projetadas para não prejudicar o meio ambiente; podem ser recuperadas ou recicladas, pois são produtos ecológicos.

Reciclando a embalagem, contribuirá a uma poupança das matérias-primas e a uma redução do volume dos refugos industriais e domésticos.

O MATERIAL DA EMBALAGEM é 100% reciclável, conforme indicado pelo símbolo da reciclagem.

Para a sua eliminação, siga as normas locais. O material da embalagem (sacos de plástico, peças de poliestireno, etc.) deve ser mantido fora do alcance das crianças, pois são potencialmente perigosos.

ESTE APARELHO encontra-se de acordo com a Diretiva Europeia 2002/96/CE, Waste Electrical and Electronic Equipment (WEEE). Ao garantir a eliminação correta deste produto, o utilizador contribui para prevenir potenciais consequências negativas para o ambiente e a saúde.

O SÍMBOLO no produto ou na documentação de acompanhamento indica que este produto não deve ser tratado como lixo doméstico, e sim, entregue a uma estrutura idónea de reciclagem de aparelhos elétricos e eletrónicos.

A ELIMINAÇÃO DEVE SER FEITA em conformidade com a legislação local sobre eliminação de resíduos.

PARA INFORMAÇÕES ADICIONAIS sobre o tratamento, recuperação e reciclagem deste produto, contacte o representante local competente, o serviço de recolha do lixo doméstico ou a loja onde o produto foi adquirido.

ANTES DE ELIMINAR, torne-o inutilizável cortando o cabo elétrico.

PT 4 - O painel de controlo

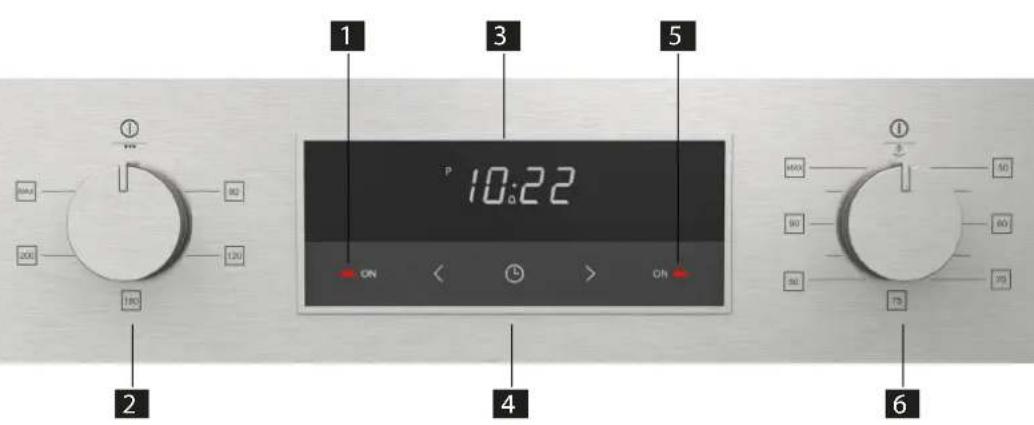

Panorâmica dos comandos

1 Luz de indicação do funcionamento da cozedura com grill (luz vermelha)
2 Botão de controlo da temperatura da cozedura com grill
3 Display do temporizador eletrónico
4 Botões de controlo do temporizador eletrónico
5 Luz de indicação de funcionamento da cozedura a vapor (luz verde)
6 Botão de controlo da temperatura da cozedura a vapor

1 3 5 P 10:22 ON ON ON 2 4 6

Instalação e ligação

Caro Cliente, este forno é um aparelho eléctrico sofisticado, classificado como um bem de longa duração.

Deve ser instalado por pessoal qualificado, que trabalhe segundo as directivas, quer para a ligação com a linha de alimentação, quer para a instalação no móvel da cozinha.

(VIDE INSTRUÇÕES DE MONTAGEM, NA PÁG. 15)

Primeira conexão

Quando o aparelho é conectado com a rede elétrica pela primeira vez ou após uma prolongada falta de corrente, poderá ser emitido um sinal de alarme contínuo. Neste caso, acionar o botão direito, rodando-o para uma posição qualquer, e colocá-lo novamente na posição 0.

Timer touch control

P 10:22 < ⏚ >

Regulação do relógio

Figura 1

Quando se acende o forno pela primeira vez aparecem os símbolos "Auto" e "0:00" a piscar. Para o primeiro acerto pressionar a tecla central por aproximadamente 3 segundos. Quando aparece o símbolo pressionar o botão "+" o "-" para acertar a hora pretendida.

Aguardar, e um sinal acústico indicará que a hora foi acertada (figura 1).

A modificação da hora acertada pode ser executada sucessivamente mantendo pressionadas, ao mesmo tempo, as teclas "+" por 3 segundos e efectuando a seguir o acerto da hora tal como anteriormente explicado.

Conta-minutos

Figura 2

É uma função de conta-minutos, que não interage com o funcionamento do forno, por isso no fim da contagem o forno continuará a funcionar. Para a programação pressionar a tecla central por 3 segundos, até quando aparece o símbolo (figura 2). Com os botões "+" e "-" programar o tempo pretendido.

Para uma sucessiva programação do conta-minutos, pressionar novamente a tecla central por 3 segundos e efectuar a nova programação.

Um sinal acústico indicará o fim da contagem. Para desactivá-lo, pressionar uma tecla qualquer

Duração da cozedura

Figura 3

É a função de cozedura semi-automática. Permite programar os tempos de duração da cozedura. Pressionar a tecla central por 3 segundos. Pressionar novamente a tecla central e aparecerá a escrita "dur" (figura 3). Com os botões "+" e "-" programar o cozedura pretendido.

Fim da cozedura

Figura 4

Pode ser programada a hora em que terminará a cozedura

Pressionar a tecla central por 3 segundos. Pressionar novamente a tecla central duas vezes consecutivas e aparecerá a escrita (figura 4). Com os botões "+" e "-" programar a hora pretendida de fim da cozedura.

O forno funcionará com a temperatura e a função predefinidas, até a hora estabelecida

do Programação da cozedura automática

Figura 5

e " - "

Função de cozedura com programação a tempo definido.

Pressionar a tecla central por 3 segundos. Pressionar novamente a tecla central e aparecerá a escrita "dur". Com os botões "+" e "-" programar o tempo de cozedura pretendido. Aguardar segundos que a programação seja memorizada.

Pressionar novamente a tecla central por 3 segundos. Pressionar novamente a tecla central duas vezes consecutivas e aparecerá a escrita "End" (figura 4). Com os botões "+" e "-" programar a hora pretendida de fim da cozedura.

Exemplo:

Hora actual: 12.30

Programação de duração da cozedura : 10 minutos Programação do fim da cozedura: 14.00

O forno iniciará a cozedura às 13.50 (14.00 menos 00.10) com a função e a temperatura predefinidas e terminará às 14.00

No fim da cozedura será emitido um sinal acústico, que poderá ser interrompido pressionando uma tecla qualquer.

Regulação da intensidade do sinal acústico

ton1 ton2 ton3

Para regular a intensidade sonora do sinal acústico, pressionar simultaneamente as teclas "+" e "-" . Em seguida, pressionar a tecla central, e aparecerá a escrita "ton1" (tonalidade alta) a piscar. Em seguida, pressionar repetidamente a tecla "-" para seleccionar "ton2" (tonalidade média) ou "ton3" (tonalidade baixa).

Pressionar a tecla central para programar a tonalidade seleccionada.

ATENÇÃO

O forno foi estudado para que durante a cozedura seja mantido no seu interior o correto balanceamento entre o calor difundido, conforme os diversos tipos de cozedura, e o vapor produzido pelos próprios alimentos. Com este balanceamento, ao terminar a cozedura na garrafa pode estar presente o excesso de condensação da cozedura (água e gordura dissolvida); lembre-se de esvaziá-la e limpá-la.

Funcionamento com vapor

Cozinhar a vapor é o sistema mais usado nas diversas cozinhas orientais, mas também é certamente muito útil para a nossa.

É rápido, e tem a vantagem de conservar o sabor primitivo dos alimentos.

Neste caso, a cozedura não é realizada mediante água, e sim, através do seu vapor.

O processo que se verifica durante a cozedura a vapor é diverso daquele em curso em caso de fervura da água. O vapor da água exercita sobre o conteúdo das células um efeito fundamentalmente oposto ao efeito da água fervente.

O alimento também é cozido completamente com este sistema, mas, com excepção da gordura, nenhum outro componente atravessa os tecidos dos alimentos.

As paredes das células e os seus tecidos são amaciados gradualmente, as substâncias proteicas coagulam sem serem perdidas, as substâncias amidáceas crescem e unem-se e os açúcares e minerais permanecem inalterados.

O mesmo é válido para os aromas, que são reduzidos ao mínimo, ou para as substâncias corantes.

Apenas a gordura liquefaz-se sob influência do calor, por este motivo é raramente aconselhável a cozedura a vapor de grandes peças de carne ou peixe. Outro questão é relacionada às vitaminas, pois o calor geralmente tende a destruí-las; algumas delas, porém, conforme a duração da cozedura, sofrem apenas leves alterações.

Portanto, os alimentos adequados para este método de cozedura geralmente são aqueles totalmente sem gordura, como por exemplo peixe, alguns tipos de carne, legumes, batatas, cereais, ovos, pudins, etc.

Não é adequado, por exemplo, para legumes duros ou para frutas em geral.

Conselhos úteis

Use o forno a vapor iniciando sempre com o forno frio; é desaconselhável o uso do vapor com o forno quente (logo após uma cozedura tradicional) pois as propriedades de cozedura do vapor não seriam eficazes. Para cozinhar a vapor, procure usar o máximo possível a bandeja de aço inox perfurada combinada com a pingadeira de aço inox.

A primeira, apoiada através do seu suporte sobre a grelha chata, permitirá que o vapor tenha uma acção plena sobre o alimento e que seja descarregado tudo aquilo que é liberado pelo alimento, durante a cozedura, através dos furos.

A segunda, mais baixa, colocada sob a grelha sobre suas guias, recolherá o que é descarregado, sujando menos o interior do forno.

O suporte da bandeja perfurada pode ser utilizado, ao terminar a cozedura, como um óptimo apoio para separar a bandeja da superfície em que é apoiada para servir o alimento cozido.

ATENÇÃO

Não é possível utilizar a cozedura a vapor e a cozedura com grill simultaneamente. Com a função cozedura com grill ativa, se for acionado o controlo cozedura a vapor o forno irá emitir um sinal de erro (ver a tabela Sinalização de Erros e Problemas de Funcionamento do Forno).

PT 7 - Instruções de Funcionamento do Forno

Quando o forno é ligado à rede elétrica pela primeira vez ou em caso de ausência prolongada de corrente, o relógio temporizador deve ser programado. Caso contrário, o forno não funcionará.

Para isto, pressione uma vez a tecla 🎨.

Função de cozedura a vapor

Esta função de cozedura utiliza o vapor para a cozedura dos alimentos. Durante a cozedura a vapor, o vapor passa do aquecedor ao compartimento do forno. O vapor aquece o compartimento do forno, cozinhando os alimentos.

Este tipo de cozedura é ideal para cozinhar qualquer tipo de verdura ou peixe, preservando a cor, o gosto e o sabor dos alimentos.

IMPORTANTE

o seguinte procedimento DEVE ser executado sempre utilizar a função de cozedura a vapor.

• Abastecer o recipiente com água destilada ou, se não disponível, com água potável fria. IMPORTANTE: o uso de água da torneira pode provocar a formação de depósitos de calcário no interior do aquecedor a vapor.
• Abastecer o recipiente de água até a marca de 1,0 litro. NÃO encher o recipiente até o topo. Caso contrário, a água que é bombeada novamente para o recipiente ao terminar o ciclo de cozedura pode transbordar.
• Inserir o recipiente de água no seu alojamento.
• Empurrar completamente o recipiente de água até o fundo, garantindo, desta forma, uma fixação perfeita entre o tubo situado no recipiente e o circuito hidráulico no interior do forno.
• Certificar-se sempre de que a bandeja de cozedura de aço inox tenha sido inserida sob a bandeja funda perfurada. Esta recolhe a condensação, os molhos ou os alimentos que caem da bandeja funda perfurada.
• Rodar o botão do termóstato da cozedura a vapor do forno (botão direito) até alcançar a temperatura desejada. A temperatura pode ser regulada de +50 C a +100 C, com intervalos de +5 C
• Após 7-8 segundos, a luz de indicação de funcionamento do forno acende-se para confirmar o aquecimento do forno. Depois de terminada a cozedura e reposto o botão do termóstato do forno na posição "0", a luz de indicação de funcionamento do forno apaga-se.
• A luz de indicação de funcionamento do forno em modalidade vapor é verde.
• Depois de terminada a cozedura, colocar o botão do termóstato do forno na posição "0".
• Depois que o compartimento do forno esfriar suficientemente, é oportuno enxugar os resíduos de líquidos presentes em seu interior com um pano macio.

IMPORTANTE

o recipiente de água deve ser esvaziado ao terminar a cozedura.

Função de cozedura a grill

Esta função de cozedura utiliza o elemento de aquecimento superior para cozinhar os alimentos.

Este tipo de cozedura é ideal para grelhar porções médias ou grandes de chouriços, toucinhos, bifes, etc.

• Se for utilizar a função grill sem o uso de vapor, é possível manter o recipiente de água no interior do seu compartimento. Isto não irá prejudicar a capacidade de cozedura do forno.
• Rodar o botão do termóstato do grill (botão esquerdo) até alcançar a temperatura desejada. A temperatura pode ser regulada de +80 C a +250 C, com intervalos de +40 C (portanto 80-120-160-200-MAX)
• Após 7-8 segundos, a luz de indicação de funcionamento do grill acende-se (luz vermelha) para confirmar o uso do grill. Depois de teominada a cozedura e reposto o botão do termóstato do grill na posição off, a luz de indicação de funcionamento do grill apaga-se.

Conselhos de cozedura

• Consultar as informações presentes na embalagem do alimento para verificar as temperaturas e os tempos de cozedura. Depois de familiarizar-se com os rendimentos do eletrodoméstico, as temperaturas e os tempos podem ser alterados conforme as próprias preferências.
• Certificar-se de que os alimentos congelados descongelem completamente antes de iniciar a cozedura, exceto se as instruções presentes na embalagem indicarem que o alimento pode ser cozido congelado.
• É necessário preaquecer o forno; não colocar o alimento dentro dele antes de terminar o tempo de preaquecimento.
• Antes da cozedura, certificar-se de que os eventuais acessórios não utilizados tenham sido removidos do forno.
• Evitar abrir a porta do forno para observar os pratos.

Na tabela seguinte são indicados os resultados dos testes de cozedura realizados nos nossos laboratórios por um cozinheiro profissional; de qualquer forma, trata-se de indicações, os valores que propomos servem para iniciar a experimentar as suas receitas e obter sempre os melhores resultados

PRATOS A PREPARAR PESO(g.)		FUNÇÃO	Temper. forno.°C	Temper. vapor °C	NIV. ACESSÓRIOS ACONSELHADOS	Tempo (minutos)
GAMBERONI CON RAVIOLI	1700	Vapor 100 C	- 100 2			55
RISOTTO ALLE FRAGOLE	1200	Vapor 100 C	-	100 2		Grelha 15
RISOTTO AL CASTELMAGNO	1200	Vapor 100 C	- 100 2			Grelha 15
COCKTAIL DI GAMBERONI	100	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
INSALATA DI RISO VENERE	500	Vapor 100 C	- 100 2			Grelha 35
ORATE DELICATE 1300		Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
CODA DI PESCATRICE IN SALSA D'ARANCIA	800	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
TROTE IN SALSA DI AROMI	600	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
COZZE GRATINATE 1000		Vapor 100 C +	-	100 2		Grelha + Bandeja perfurada + Pingadeira abaixo
		GRILL	MAX			Grelha + Bandeja perfurada + Pingadeira abaixo
VONGOLE AL VINO BIANCO	1000	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
FILETTO DI MERLUZZO IN SALSA DI AGRUMI	1000	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
FILETTO DI SALMONE ALL'ARANCIA	700	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
MAZZETTI DI VERDURA	1000	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
CAVOLFIORE GRATINATO	700	Vapor 100 C +	-	100 2		Grelha + Bandeja perfurada + Pingadeira abaixo
		GRILL	MAX			Grelha + Bandeja perfurada + Pingadeira abaixo
INSALATA DI PATATE ALLA DANESE	800	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo
VERDURE AL VAPORE CON SALSA DI TOFU E TONNO	1000	Vapor 100 C	- 100 2			Grelha + Bandeja perfurada + Pingadeira abaixo

PT 9 - Sinalização de Erros e Problemas de Funcionamento do Forno

ERRO
ERRO N. 1: erro porta aberta (atenção ao vapor):	ocorre quando a porta é aberta durante a cozedura a vapor e é provável a saída de vapor.é indicado mediante o acendimento da luz de indicação verde (5), com 2 piscadas + 5 segundos de pausa + 2 piscadas + pausa, etc. A campainha soa, em sincronia com a luz de indicação, durante um máximo de 180 segundos. Então, apenas a sinalização luminosa continuará.é restabelecido quando a porta é fechada.
ERRO N. 2: erro temperatura do aquecedor:	ocorre se a garrafa de água não está no seu alojamento e/ou não há água no jarro e/ou o-ring (anel de vedação) não foi colocado no tubo da garrafa.é indicado pela luz de indicação verde (5) acesa e pela campainha com 3 sons consecutivos + 5 segundos de pausa + 3 sons, etc., durante um máximo de 180 segundos. Então, apenas a sinalização luminosa continuará.com a abertura da porta, torna-se erro 1.
EERRO N. 3: erro bomba do aquecedor:	ocorre após 4 alarmes de tipo erro 2 ou se a temperatura do aquecedor for superior a 220 C.é indicado pela luz de indicação verde (5), com ciclos de 1 piscada, e pela campainha em sincronia com a luz de indicação durante um máximo de 180 segundos.com a abertura da porta, torna-se erro 1.
ERRO N. 4: sondas/potenciómetros:	ocorre em caso de um problema com as sondas ou com os potenciómetros.é indicado pela luz de indicação verde (5), com ciclos de 1 piscada, e pela campainha com um som contínuo rápido.não pode ser restabelecido sem resolver o problema.CONTACTAR O MAIS RÁPIDO POSSÍVEL A ASSISTÊNCIA TÉCNICA. DESCONECTAR O FORNO DA FONTE DE ALIMENTAÇÃO ELÉTRICA.
ERRO N. 5: ambos os botões, grill e vapor, ativos	ocorre quando ambos os comandos, grill e vapor, estão ativos.é indicado pela campainha ativa durante 5” + 10 segundos de pausa + campainha durante 5 segundos, etc., até o restabelecimento.o restabelecimento é feito colocando em 0 um dos controlos (grill ou vapor).
ERRO N. 6: Apagão	ocorre em caso de apagão durante a cozedura.é indicado pelo acendimento intermitente alternado das luzes de indicação verde e pela campainha com um som contínuo.o restabelecimento é feito colocando em 0 o comando ativo (desativação da cozedura) e, em seguida, ativando novamente a função.

Substituição da lâmpada do forno

IMPORTANTE

A lâmpada do forno deve ter características precisas:

• Estrutura apropriada para alta temperatura (até 300 C);
• Alimentação: vide o valor de V/Hz indicado na dados de identificação;
• Potência 25W;
• Encaixe de tipo G9.

ATENÇÃO

Certifique-se que o aparelho esteja desligado antes de substituir a lâmpada para evitar o risco de choques eléctricos.

• Para evitar danos, estenda no interior do forno um pano de cozinha;
• Desaparafuse os parafusos de fixação do quadro de aço;
• Remova a lâmpada usada desencaixando-a do seu alojamento e prestando atenção para que não se rompa;
• Insira a nova lâmpada tomando cuidado para não a tocar com as mãos (aconselhamos o uso de luvas de borracha descartáveis);
• Monte novamente o quadro de inox prestando atenção para não prender a vedação de silicone;
• Parafuse novamente os parafusos de inox removidos em precedência;
• Ligue novamente o aparelho à linha de alimentação.

pla

O forno pode ser instalado debaixo de uma placa de cozinha, na coluna, ou combinado com o respectivo aquecedor de alimentos. As dimensões de encastre devem ser aquelas mencionadas na figura.
O material do móvel deve ser resistente ao calor.
O forno deve estar centrado com relação às paredes do móvel e deve ser fixado com os parafusos e as buchas fornecidas, conforme a figura ao lado.

Dimensões são em milímetros

ESPAÇO E DIMENSÕES 74,5 cm

Dimensões são em milímetros

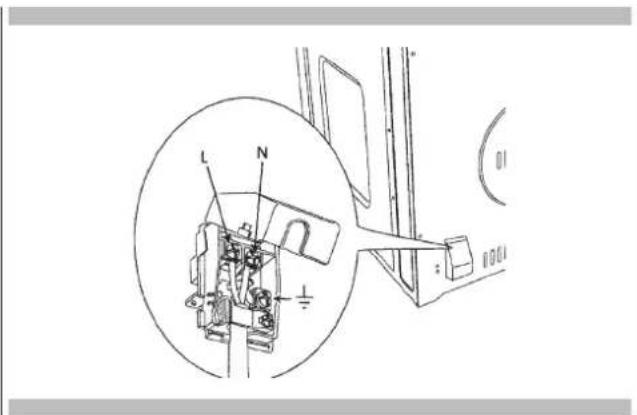

Ligação eléctrica

Antes de realizar a ligação eléctrica, certifique-se que:

- as características do sistema correspondem às indicações da placa de dados aplicada na área dianteira do forno;

- o sistema foi equipado com uma ligação à terra eficaz, conforme as normas e as disposições legais em vigor.

A ligação à terra é obrigatória nos termos da lei. Em nenhum ponto o cabo pode atingir uma temperatura 50 C superior à temperatura ambiente.

Este forno deve ser ligado à alimentação mediante um cabo de alimentação com uma ficha específica, compatível com a tomada montada na sistema eléctrico que alimenta o forno.

No caso que um aparelho fixo não esteja equipado com o cabo de alimentação e a ficha ou um outro dispositivo que garanta a desconexão da rede com uma distância de abertura dos contactos que permita a desconexão completa nas condições previstas pela categoria de sobretensão III, estes dispositivos de desconexão devem ser predispostos na rede de alimentação, conforme as disposições de instalação.

A tomada ou o interruptor omnipolar devem-se poder atingir facilmente com a aparelho instalado.

NOTA: O fabricante declina qualquer responsabilidade se o que mencionado acima e as normas de prevenção de acidentes usuais não forem respeitados.

TIPOS E DIÂMETRO MÍNIMO DOS CABOS
	SASO
H05RR-F 3x1,5 mm H05RR-F	3x2,5 mm
H05VV-F 3x1,5 mm H05VV-F	3x2,5 mm
H05RN-F 3x1,5 mm H05RN-F	3x2,5 mm
H05V2V2-F 3x1,5 mm H05V2V2-F	3x2,5 mm

Antes de contactar a assistência técnica, verifique "Resolução de problemas". Pode poupar-lhe o custo de uma chamada de assistência técnica.

Se continuar a precisar de ajuda, siga as instruções seguintes.

Ao telefonar, deve saber a data de aquisição, o modelo completo e o número de série do seu eletrodoméstico.

Estas informações irão ajudar-nos a responder melhor ao seu pedido.

Registo de dados de reparação

Para informações sobre peças ou assistência técnica autorizada, consulte a alínea "GARANTIA para eletrodomésticos caseiros".

Para a localização da etiqueta de série, consulte a Página 4.

Agora é uma boa hora para escrever esta informação no espaço fornecido de seguida.

Guarde a sua fatura, para validação da garantia.

Data de Instalação ou Ocupação ____

Notas

FULGOR

MILANO

SINCE 1949
