BEDIENUNGSANLEITUNG FUTGSO 4505 MT GBK Fulgor Milano

DE EINBAU - BENUTZUNG - WARTUNG

1 - Pflege und Reinigung des Ofens 3

2 - Erste Inbetriebnahme 4

Benutzung des Flachgrills 4

Benutzung der gelochten Backpfanne 4

3 - Umweltverträglichkeit 5

4 - Das Bedienfeld 6

Überblick der bedienung 6

5 - Allgemeine Informationen über den 7 Ofen

Installation und anschluss 7

Erster Netzanschluss 7

Einstellen der automatischen Backzeit 7

Toneinstellung des Warnsignals 8

7 - Gebrauchsanweisungen für den 10 Ofeno

Funktion Dampfgaren 10

Funktion Grillen 10

Empfehlungen für die Zubereitung 10

8 - Tabelle der Garmethoden 11

9 - Fehlermeldung und Betriebsstörung des Ofens 12

Ofenlampe auswechseln 13

11 - Assistenz oder Kundendienst 17

Liste der Wartungseinsätze 17

WICHTIGE BEDIENUNGS- UND SICHERHEITSANLEITUNGEN

Vor Gebrauch sorgfältig durchlesen

Sehr verehrte Kundin, sehr verehrter Kunde, wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl.

Dieses neue, sorgfältig konzipierte und aus erstklassigen Materialien hergestellte Produkt wurde akkurat kontrolliert, um allen Ihren Bedürfnissen für das perfekte Kochen zu entsprechen.

Wir bitten Sie deshalb, diese einfachen Anleitungen zu lesen und einzuhalten, mit denen Sie schon ab dem ersten Gebrauch herausragende Ergebnisse erzielen werden. Mit diesem modernen Gerät möchten wir Ihnen unsere besten Glückwünsche aussprechen.

DIESES PRODUKT IST FÜR DEN HAUSGEBRAUCH BESTIMMT.

DER HERSTELLER LEHNT JEGLICHE VERANTWORTUNG FÜR SCHÄDEN AN PERSONEN UND GEGENSTÄNDEN AB, DIE AUF EINE FALSCHE INSTALLATION ODER UNSACHGEMÄSSEN, FALSCHEN ODER UNGEGEIGNETEN GEBRAUCH ZURÜCKZUFÜHREN SIND.

DIE VORRICHTUNG DARF NICHT VON PERSONEN (KINDER INBEGRIFFEN) BENUTZT WERDEN, DIE KÖRPERLICHE, SENSORIALE ODER GEISTIGE BEHINDERUNGEN HABEN ODER VON PERSONEN OHNE DIE NOTWENDIGE ERFAHRUNG ODER WISSEN, ES SEI DENN SIE WERDEN VON EINER PERSON, DIE FÜR DEREN SICHERHEIT VERANTWORTLICH IST, ÜBERWACHT UND ANGEWIESEN.

KINDER MÜSSEN ÜBERWACHT WERDEN, DAMIT SIE MIT DEM APPARAT NICH SPIELEN. KEINE ALUMINIUMFOLIE, TÖPFE ODER ÄHNLICHE GEGENSTÄNDE, DIE DIE BASIS BERÜHREN, IN DEN OFEN ZUM GAREN STELLEN. DER APPARAT WIRD WÄHREND DER BENUTZUNG SEHR HEISS.

WARNUNG: DIE HEIZELEMENTE DES OFENS NICHT BERÜHREN

ACHTUNG:

• Sind die Türdichtungen oder die Tür beschädigt, dann darf der Ofen erst nach der Reparatur durch einen Fachmann wieder benutzt werden.
• Der Apparat und seine internen Bauteile, vor allem die Elektrik, dürfen nur durch den Hersteller, seinem Kundendienst oder ähnlich qualifizierten Personen repariert, verändert oder den Wünschen des Kunden angepasst werden. Unsachgemäße Reparaturen können schwere Unfälle verursachen oder Schäden am Apparat und der Umgebung sowie zu Fehlfunktionen führen.
• Erinnern Sie sich daran, dass sogar das Austauschen der Lampe durch qualifiziertes Personal durchgeführt werden muss, das zuerst den Apparat von der Hauptleitung trennt.
• Falls der Apparat nicht funktioniert oder repariert werden muss, dann setzen Sie sich mit unserem Kundendienst in Verbindung.
• Nur Originalersatzteile verwenden.

WICHTIG:

• Als Vorsichtsmaßnahme immer den Stecker ziehen, bevor der Ofen gereinigt wird.

• Außerdem möglichst keine sauren oder basischen Substanzen, wie Zitrone, Essig, Salz, Tomaten, etc. verwenden. Möglichst keine chlor- oder säurehaltigen oder kratzenden Produkte verwenden, vor allem, für die beschichteten Wände.

• Obwohl die Garkammer aus Hochqualitätsstahl besteht, kann eine nicht korrekte Wartung zu Korrosion führen;

• Der Ofen muss regelmäßig gereinigt werden und Speisereste müssen entfernt werden;
• Den Ofen nicht sofort reinigen, nachdem die Speisen herausgenommen wurden, da Dampftropfen immer noch sehr heiß sind (Verbrennungsgefahr); am Display überprüfen, dass die Resttemperatur sehr niedrig ist oder kalt ist.
• Beim Öffnen der Ofentür vorsichtig sein, denn es könnte Dampf austreten, der zu Verbrennungen führen kann.
• Kommt nach einem Stromausfall der Strom zurück, dann bittet der Ofen Sie, den Kreislauf zu leeren, auch wenn sich darin kein Wasser befindet.
• Keine groben Scheuermittel oder scharfe Metallkratzer verwenden, um die Glastüren des Ofens zu reinigen, denn diese können die Oberfläche verkratzen und das Glas zerbrechen.
• Beim Reinigen darauf achten, dass kein Wasser in den Apparat gelangt.
• Nur leicht feuchte Lappen verwenden.
• Niemals Wasser innen oder außen auf den Apparat sprühen.
• Keine Dampfreiniger verwenden, da das eindringende Wasser zu Schäden führen kann.
• Den Apparat nicht zum Heizen oder Befeuchten eines Raumes verwenden.
• Der Apparat muss in einem Raum mit einer Temperatur zwischen 5 C und 35 C werden.
• Bei Frostgefahr kann das Restwasser in den Pumpen gefrieren und diese beschädigen.
• Nur das für diesen Ofen empfohlene Bratenthermometer verwenden.
• Das Bratenthermometer ist ein Zubehör und ist nur bei einigen Ausführungen des Produkts erhältlich.
• Ein Set mit sechs Gastronorm-Blechen ist als Zubehör auf Anfrage erhältlich.

WICHTIG

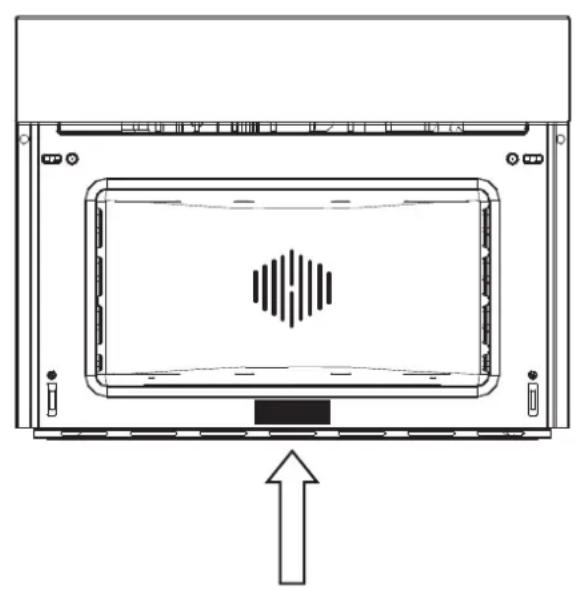

Das Typenschild des Ofens muss auch nach dem Einbau zugänglich sein. Das Typenschild, das sichtbar ist, wenn die Tür geöffnet wird, gibt alle Informationen an, die zur Anfrage von Ersatzteilen des Apparats benötigt werden.

PLAKETTE MIT DER SERIENNUMMER

DE 2 - Erste Inbetriebnahme

Der Ofen sollte völlig mit Seife und Wasser gereinigt und sorgfältig gespült werden.

Den Ofen etwa 30 Minuten lang auf maximale Temperatur aufheizen; dabei wird das gesamte Restöl der Herstellung, das beim Garen unangenehme Gerüche erzeugen könnte, entfernt. Die Umluftfunktion ohne Zubehör im Ofen verwenden.

Vor der ersten Verwendung des Zubehörs, dieses sorgfältig mit einer sehr heißen Lauge waschen und mit einem weichen Tuch trocknen.

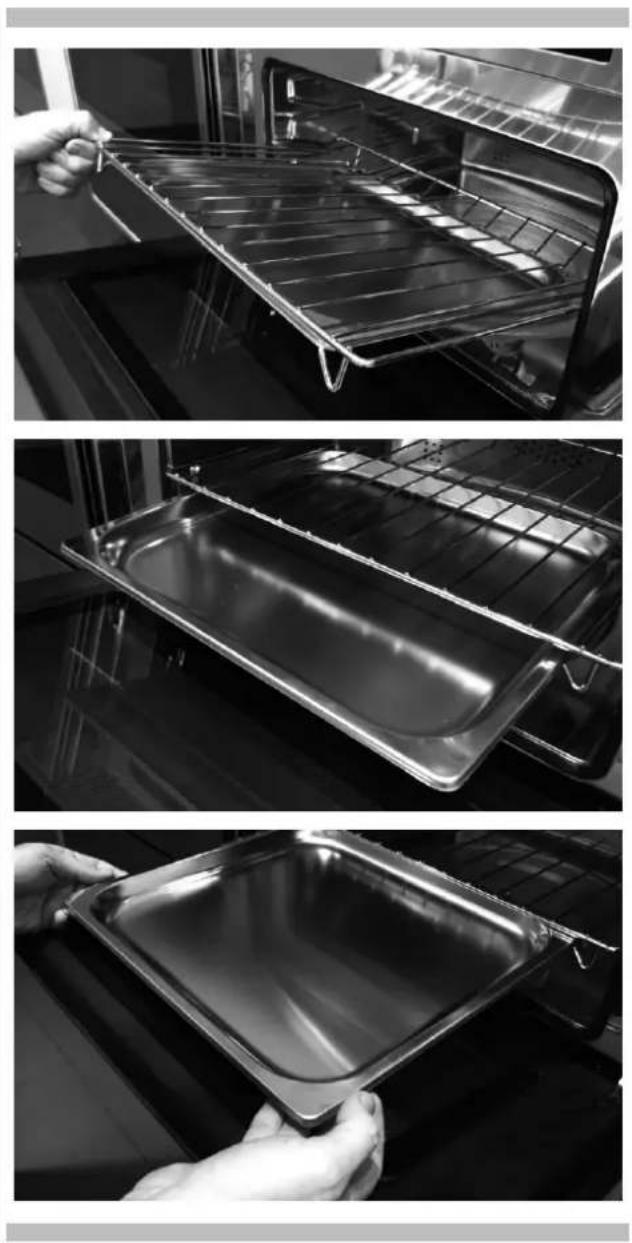

Benutzung des Flachgrills

Um den Flachgrill herauszunehmen, ziehen Sie den Grill in ihre Richtung, bis dieser stoppt. Dann anheben und herausziehen.

Um den Flachgrill einzuführen, diesen in einem Winkel von 45 Grad einschieben, dann horizontal positionieren und dann völlig einschieben.

Verfügt der Grill über eine Fettpfanne, dann muss diese leicht angehoben werden. Ziehen Sie diese dann in ihre Richtung. Zum Einsetzen diese wieder langsam hineinschieben, bis sie richtig sitzt.

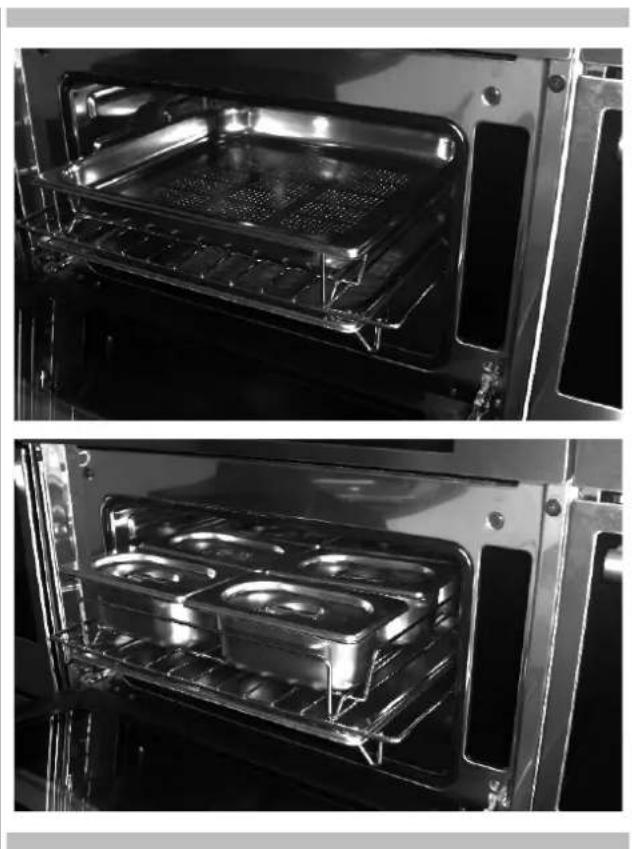

Benutzung der gelochten Backpfanne

Dieses Blech wird beim Dampfgaren verwendet und wird auf den Flachgrill mit seinen Stützen positioniert.

MERKE: Das Set mit sechs Gastronorm-Blechen ist als Zubehör auf Anfrage erhältlich.

Wir empfehlen außerdem diese gemeinsam mit einem Auffangblech zu verwenden, so dass Tropfen, die beim Garen von den Speisen herunterfallen, aufgefangen werden.

Zum Schutz der Umwelt wurde für die Unterlagen zu diesem Geräts chlorfrei gebleichtes Papier oder Recyclingpapier verwendet.

Die Verpackung wurde aus umweltfreundlichen Produkten hergestellt und kann daher wieder verwendet oder recycelt werden.

Das Recyceln der Verpackung trägt zur Einsparung von Rohstoffen und zu einer Reduzierung der Industrie- und Haushaltsmüllmengen bei.

DAS VERPACKUNGSMATERIAL ist 100% recyclebar und Recyclingsymbol versehen.

Für die Entsorgung die örtlichen Auflagen befolgen. Das Verpackungsmaterial (Plastiktüten, Polystyrolteile usw.) muss außerhalb der Reichweite von Kindern aufbewahrt werden, da es sich um potentielle Gefahrenquellen handelt.

DIESES GERÄT stimmt mit der EU-Richtlinie 2002/96/UE, Waste Electrical and Electronic Equipment (WEEE, über Elektro- und Elektronik-Altgeräte) überein und ist dementsprechend markiert. Wenn der Anwender sicherstellt, dass das Produkt sachgerecht entsorgt wird, trägt er dazu bei, den negativen Umwirkungen auf Umwelt und Gesundheit vorzubeugen.

DAS ZEICHEN auf dem Produkt oder den begleitenden Unterlagen weist darauf hin, dass dieses Produkt nicht als Hausmüll behandelt werden darf, sondern zur Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden muss.

DIE ENTSORGUNG MUSS in Übereinstimmung mit der örtlichen mit Gesetzgebung zur Müllentsorgung GESCHEHEN.

Für ZUSÄTZLICHE INFORMATIONEN über Entsorgung und Recycling dieses Produkts, setzten Sie sich bitte mit dem örtlich zuständigem Amt, der Müllentsorgungsstelle oder dem Geschäft, in dem Sie das Produkt gekauft haben, in Verbindung.

Machen Sie den Apparat vor dem ABWACKEN unverwendbar, in dem Sie das Stromkabel durchschneiden.

DE 4 - Das Bedienfeld

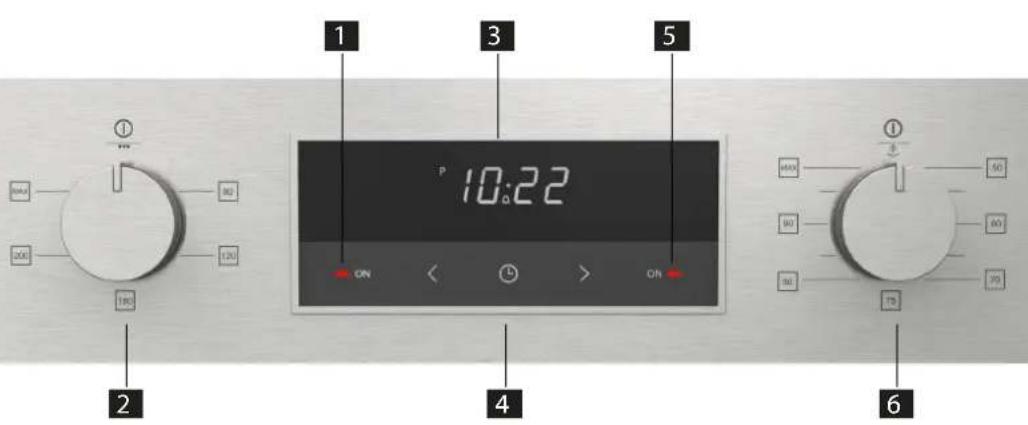

Überblick der bedienung

1 Anzeigelampe für Grillfunktion (rote Anzeigelampe)
2 Drehknopf für Grilltemperatureinstellung
3 Display elektronische Zeituhr
4 Einstelltasten elektronische Zeituhr
5 Anzeigelampe Dämpffunktion (grüne Anzeigelampe)
6 Drehknopf Dämpftemperatureinstellung

1 3 5 P 10:22 ON 4 6

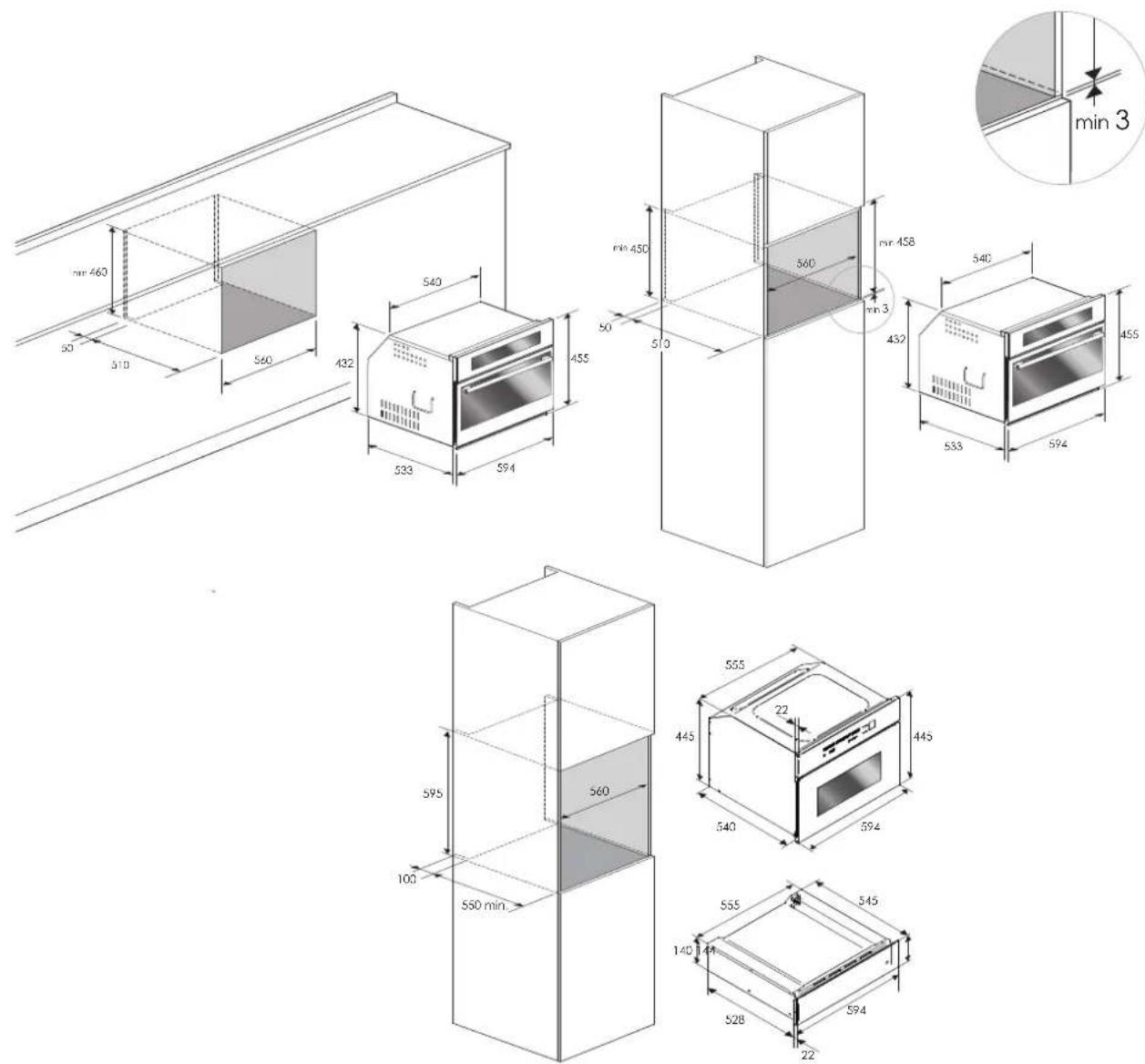

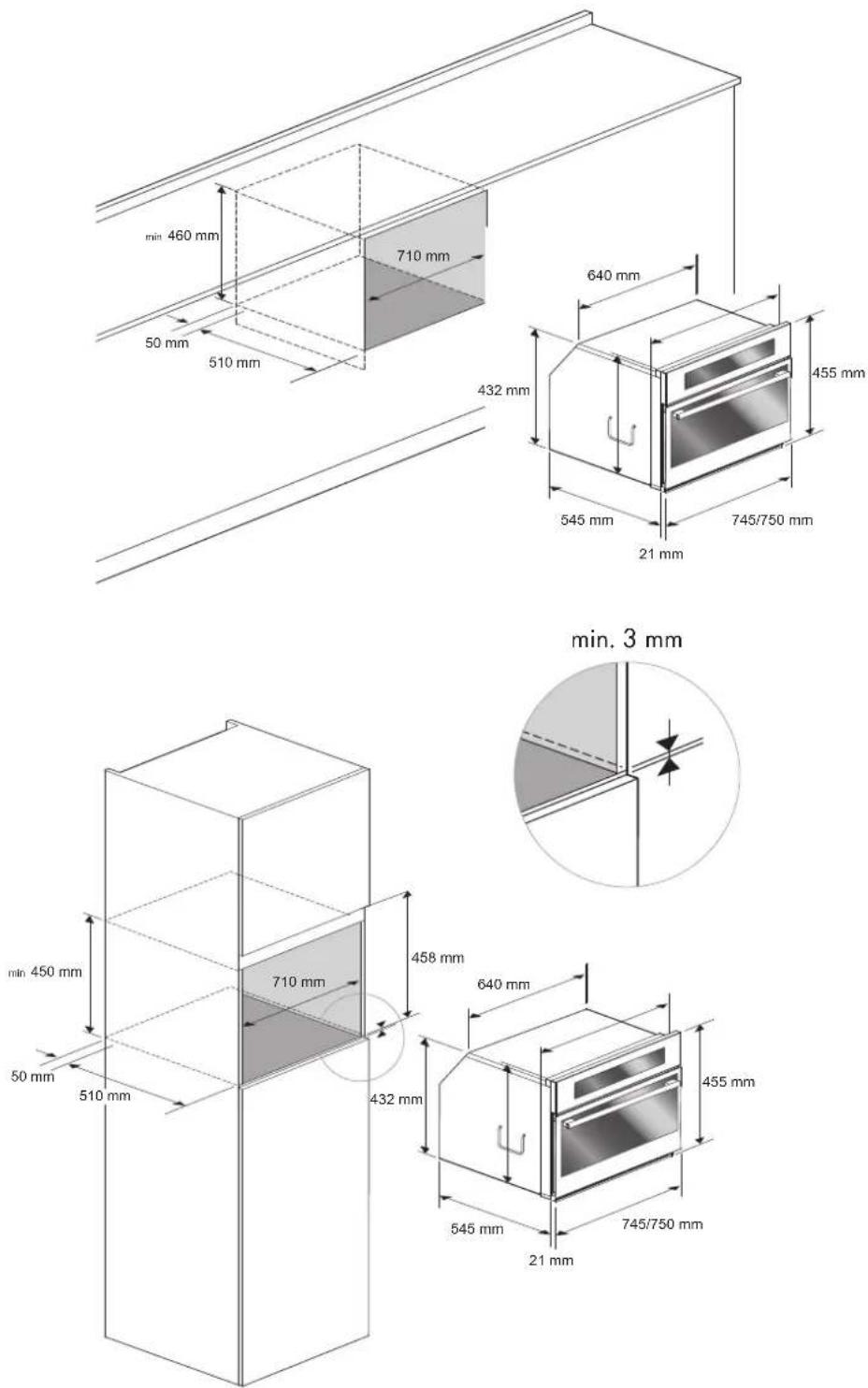

Installation und anschluss

Verehrte Kundin, geehrter Kunde, dieser Ofen ist ein hoch entwickeltes elektronisches Gerät und wird als lange haltendes Gut eingestuft. Er muss von Fachpersonal installiert werden, das bezogen auf die Anschlüsse der Stromleitung und den Einbau in das Küchenmöbel sachgerecht vorgeht. (SIEHE EINBAUANLEITUNG AUF SEITE15)

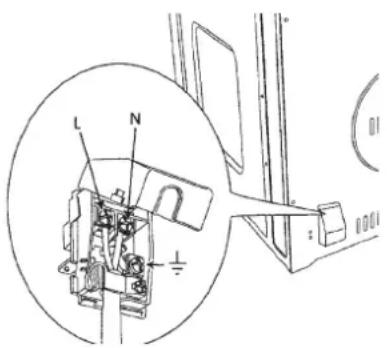

Erster Netzanschluss

Wenn das Gerät zum ersten Mal an das Stromnetz angeschlossen wird oder bei einem längeren Stromausfall, könnte ein Dauerwarnton ausgegeben werden. In diesem Fall den rechten Drehknopf zuerst in eine beliebige Position drehen, dann wieder in die Position 0 stellen.

Touch control timer

Wird die Uhr zum ersten Mal eingeschaltet, blinken die Symbole „Auto“ und „0:00“. Zur ersten Zeiteinstellung drücken Sie ungefähr drei Sekunden die mittlere Taste. So wie das Symbol überscheint, drücken Sie auf die „+“ oder „-“ Taste, um die gewünschte Uhrzeit einzustellen.

Warten Sie, bis ein akustisches Signal die eingestellte Zeit bestätigt (Abbildung 1).

Die eingestellte Uhrzeit kann auch anschließend verändert werden, indem man gleichzeitig die Tasten „+“ oder „-“ drei Sekunden lang gedrückt hält und die Uhrzeit dann wie oben beschrieben reguliert.

Minutenzähler

Abbildung 2

Dieser Minutenzähler funktioniert unabhängig von den anderen Ofenfunktionen. Das heißt, dass der Ofen, nach Ablauf der Zeit, weiterhin funktioniert.

Um den Minutenzähler einzustellen, drücken Sie drei Sekunden lang die mittlere Taste, bis das Symbol 🚠 erscheint (Abbildung 2). Durch Betätigen der „+“ oder „-“ Tasten können Sie nun die gewünschte Zeit einstellen.

Möchten Sie den Minutenzähler erneut einstellen, drücken Sie

abermals drei Sekunden lang die mittlere Taste und stellen Sie die nun gewünschte Zeit ein.

Ein akustisches Signal ertönt, um das Ablaufen der Zeit anzugeben.

Drücken Sie auf eine beliebige Taste, um es auszuschalten.

Backzeit

Abbildung 3

Diese Funktion bezieht sich auf die halb-automatische Backweise und ermöglicht ein Einstellen der Backzeit.

Drücken Sie drei Sekunden lang auf die mittlere Taste. Drücken Sie erneut auf die mittlere Taste: es erscheinen die Buchstaben (Abbildung 3). Durch Betätigen der „+“ oder „-“ Tasten stellen Sie nun die gewünschte Backzeit ein.

Ende der Backzeit

Abbildung 4

Man kann auch das Ende der Backzeit einstellen.

Drücken Sie drei Sekunden lang die mittlere Taste. Drücken Sie erneut zwei Male hintereinander die mittlere Taste, bis die Schrift (Abbildung 4) erscheint. Durch Betätigen der Tasten „+“ oder „-“ können Sie nun das gewünschte Ende der Backzeit einstellen.

Der Ofen bleibt somit bis zur gewünschten Zeit mit den eingestellten Funktionen und Temperatur eingeschaltet.

Einstellen der automatischen Backzeit

Abbildung 5

Backen mit Zeitangabe.

Drücken Sie drei Sekunden lang auf die mittlere Taste, drücken Sie abermals auf die mittlere Taste, bis die Schrift „dur“ Durch Bedienen der Tasten „+“ oder „-“ stellen Sie die gewünschte Backzeit ein. Warten Sie einige Sekunden lang, bis die Zeiteinstellung gespeichert wird.

Drücken Sie abermals drei Sekunden lang die mittlere Taste. Drücken Sie nun zwei Mal hintereinander auf die mittlere Taste, bis die Schrift „End“ (Abbildung 4) erscheint. Durch Bedienen der „+“ oder „-“ Tasten stellen Sie schließlich das gewünschte Ende der Backzeit ein.

Beispiel:

Aktuelle Zeit : 12.30

Eingestellte Backzeit : 10 Minuten Eingestelltes Ende der Backzeit: 14.00

Der Ofen schaltet um 13.50 ein (also 14.00 minus 00.10) und führt die angegebenen Funktionen unter der gewünschten Temperatur aus. Der Ofen schaltet um 14.00 aus.

Am Ende der Backzeit ertönt ein akustisches Warnsignal. Drücken Sie auf eine beliebige Taste, um es auszuschalten.

Toneinstellung des Warnsignals

Um die Tonstärke des Warnsignal einzustellen, drücken Sie gleichzeitig auf die „+“ und „-“ Tasten. Drücken Sie dann die mittlere Taste; es erscheint die blinkende Schrift „ton1“ (lauter Ton). Drücken Sie erneut auf die Taste „-“ wenn Sie „ton2“ wünschen (mittlerer Ton) oder „ton3“ (leise).

Drücken Sie auf die mittlere Taste um den gewünschten Ton zu speichern.

ACHTUNG

Der Ofen wurde so konzipiert, dass er während des Garens das richtige Gleichgewicht zwischen der Wärme bei den verschiedenen Backmodalitäten und dem von den Gerichten selbst erzeugten Dampf bewahrt. Dieser Vorgang kann dazu führen, dass Sie am Ende des Garvorgangs in der Karaffe den kondensierten Überschuss des Garens finden können (Wasser und gelöstes Fett). Denken Sie daran, die Karaffe zu entleeren und zu reinigen.

Dampfgaren

Dampfgaren ist das in der orientalischen Küche am meisten benutzte System, eignet sich aber auch für unsere Küche. Es geht schnell und hat den Vorteil, dass die Lebensmittel ihren Eigengeschmack behalten. In diesem Fall erfolgt das Garen nicht mit Wasser, sondern mit Wasserdampf.

Der Prozess, der beim Dampfgaren erfolgt, unterscheidet sich vom Kochen. Der Wasserdampf übt nämlich auf die Zellen eine grundlegend andere Wirkung aus als das kochende Wasser. Das Lebensmittel wird auf diese Weise komplett gegart, aber außer Fett treten keine anderen Bestandteile aus dem Gewebe der Lebensmittel.

Die Zellwände und die Sehnen werden dadurch allmählich weicher, die proteinhaltigen Stoffe koagulieren ohne auszutreten, die Stärken blähen sich auf und verbindne sich, Zucker und Mineralstoffe bleiben unverändert. Gleiches gilt für die Gerüche, die auf ein Mindestmaß verringert werden, oder für die Farbstoffe.

Allein das Fett wird durch die Hitzeeinwirkung verflüssigt und aus diesem Grund empfiehlt es sich nicht, große Fleischstücke oder Fische mit Dampf zu garen. Was die Vitamine betrifft, verdienen diese eine besondere Anmerkung, denn diese werden von Wärme generell zerstört. Einige von diesen aber unterliegen je nach Dauer der Garzeit aber nur geringen Veränderungen.

Die Nahrungsmittel, die sich am besten für diese Garmethode eignen, sind alle die, die fettfrei sind, wie beispielsweise Fische, eine Fleischsorten, Hülsenfrüchte, Getreide, Eier, Puddings usw. Holzige Gemüse oder Obst allgemein sind nicht geeignet.

Nützliche Tipps

Verwenden Sie den Dampfbackofen immer vom kalten Ofen ausgehend. Es wird davon abgeraten, die Dampffunktion bei warmem Ofen (sofort nach einem normalem Backvorgang) zu verwenden, da die Eigenschaften des Dampfgarens auf diese Weise verloren gehen. Für das Dampfgaren verwenden Sie möglichst den gelochten Edelstahlbehälter (Gastronormbehälter) kombiniert mit dem niedrigeren Edelstahlbehälter (Tropfbehälter). Der erste wird mit der entsprechenden Halterung auf dem flachen Gitter positioniert und gestattet es dem Dampf, seine Wirkung voll bei dem Gericht zu entfalten und durch die Löcher fließt alles nach unten, was beim Garen freigesetzt wird. Der zweite Behälter, der niedriger ist, wird unter dem Gitter in den entsprechenden Schienen eingeschoben und sammelt die Tropfen auf, was eine Verschmutzung des Ofenraums vermeidet.

Die Halterung des gelochten Behälters kann nach beendetem Garen zu einer hervorragenden Auflage- Abstandshalter zwischen dem Behälter und den Oberflächen werden, auf die Sie diese absetzen möchten, um das soeben gegarte Gericht zu entnehmen.

ACHTUNG

Die Dämpffunktion kann nicht gleichzeitig mit der Grillfunktion benutzt werden. Wird bei geschalteter Grillfunktion die Dämpffunktion eingeschaltet, gibt der Ofen einen Warnton aus (siehe Tabelle Fehlermeldung und Betriebsstörung des Ofens).

Wenn der Ofen zum ersten Mal an das Stromnetz angeschlossen wird oder bei einem längeren Stromausfall, muss die Zeituhr mit der Taste XXX programmiert werden, anderenfalls funktioniert der Ofen nicht 🌐

Funktion Dampfgaren

Bei dieser Ofenfunktion wird Dampf für die Zubereitung der Lebensmittel benutzt. Während dem Dampfgaren sinkt der Dampf vom Kocher in den Ofenraum, den er erwärmt und dabei die Speisen gart. Diese Zubereitungsart ist ideal für Gemüse oder Fisch, deren Farbe, Geschmack und Qualität erhalten bleibt.

WICHTIG

Das folgende Verfahren MUSS jedes Mal ausgeführt werden, wenn die Funktion Dampfgaren verwendet wird.

• Den Wasserbehälter mit destilliertem Wasser oder anderenfalls mit kaltem Trinkwasser füllen. WICHTIG: Wenn Leitungswasser benutzt wird, könnten sich Kalkablagerungen im Dampfkocher bilden.
• Den Wasserbehälter bis zur 1-Liter-Markierung füllen. Den Behälter NICHT bis zum Rand füllen, sonst könnte das in zurückgepumpte Wasser nach dem Garzyklus überlaufen.
• Den Wasserbehälter in das betreffende Fach stellen.
• Den Wasserbehälter ganz nach hinten schieben, wodurch eine perfekte Abdichtung zwischen dem Rohr im Behälter und dem Hydraulikkreislauf im Ofen gewährleistet wird.
• Immer sicherstellen, dass sich der Fettfänger aus rostfreiem Edelstahl unter der Fettpfanne mit gelochtem Boden befindet. Darin werden Kondensat, Säfte und Speisen gesammelt, die durch die Fettpfanne mit gelochtem Boden rinnen.
• Den Drehknopf des Dampfgarthermostats des Ofens (Drehknopf nach rechts) auf die gewünschte Temperatur drehen. Die Temperatur ist in 5 C-Schritten zwischen +50 und +100 C einstellbar.
• Nach 7-8 Sekunden leuchtet die Kontroll-Leuchte des Ofens auf, um zu bestätigen, dass der Ofen gerade aufgewärmt wird. Nach dem Garvorgang den Drehknopf des Ofenthermostats wieder in die Nullstellung bringen, wodurch die Kontroll-Leuchte für den Ofenbetrieb erlischt.
  • Die Kontroll-Leuchte für den Dampfbetrieb des Ofens ist grün.
• Nach dem Garvorgang den Drehknopf des Ofenthermostats wieder in die Nullstellung drehen.
• Wenn der Ofenraum entsprechend abgekühlt ist, kann ein weiches Tuch benutzt werden, um die Flüssigkeitsspuren im Ofenraum zu trocknen.

WICHTIG

Der Wasserbehälter muss nach der Zubereitung entfernt werden.

Funktion Grillen

Diese Zubereitungsfunktion benutzt das obere Heizelement für die Zubereitung der Speisen.

Sie ist ideal zum Grillen mittelgroßer oder großer Portionen von Würsten, Bauchspeck, Steaks usw.

• Wenn die Grillfunktion ohne Dampf benutzt wird, kann der Wasserbehälter im betreffenden Fach bleiben. Dadurch wird die Grilleistung des Ofens nicht beeinträchtigt.
• Den Drehknopf des Grillthermostats (Drehknopf nach links) drehen, bis die erforderliche Temperatur erreicht wurde. Die Temperatur kann in 40 C-Schritten zwischen +80 und +250 C eingestellt werden (d.h. 80-120-160-200-MAX).
• Nach 7-8 Sekunden leuchtet die Kontroll-Leuchte für den Grillbetrieb (rote Kontroll-Leuchte) auf, um zu bestätigen, dass der Grill in Betrieb ist. Nach dem Grillvorgang den Drehknopf des Grillthermostats wieder in die Off-Stellung bringen, wodurch sich die Kontroll-Leuchte für den Grillbetrieb abschaltet.

Empfehlungen für die Zubereitung

• Für die Kochtemperaturen und -Zeiten die Angaben auf der den Verpapiereung des Lebensmittels beachten. Nachdem man sich mit den Leistungen des Haushaltsgeräts vertraut gemacht hat, können die Temperaturen und Zeiten nach den persönlichen Vorlieben variiert werden.
• Sicherstellen, dass tiefgefrorene Lebensmittel vor der Zubereitung ganz aufgetaut sind, sofern die Anweisungen auf der Verpackung nicht darauf hinweisen, dass das Lebensmittel auch im tiefgefrorenen Zustand zubereitet werden kann.
• Den Ofen vorwärmen, dann erst die Speisen in den Ofen schieben.
• Vor der Verwendung überprüfen, dass unbenutzte Zubehörteile aus dem Ofen entfernt wurden.
  • Die Ofentür nicht öffnen, um die Gerichte zu kontrollieren.

In der folgenden Tabelle nennen wir die Ergebnisse der Kochtests, die in unseren Laboren von einem Profi-Koch ausgeführt wurden. Es handelt sich in jedem Fall nur um ungefähre Angaben und die von uns vorgeschlagenen Werte dienen dazu, mit eigenen Rezepten zu experimentieren und immer bessere Resultate zu erzielen!

ZU GARENDE GERICHTE	GEWICHT (g.)	FUNKTION	Ofentemp. °C	Dampftemp. °C	STUFE	EMPFOHLENES ZUBEHÖR	ZEIT (Minuten)
GARNEELEN MIT RAVIOLI	1700	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	55
ERDBEER-RISOTTO	1200	Dampf 100 C	-	100 2		Gitter 15
RISOTTO MIT CASTELMAGNO-KÄSE	1200	Dampf 100 C	- 100 2			Gitter 15
CREVETTENCOCKTAIL	100	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	15
VENUSREISSALAT	500	Dampf 100 C	- 100 2			Gitter 35
GOLDBRASSE AUF DELIKATE ART	1300	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	35
SEETEUFEL IN ORANGENSOSSE	800	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	30
FORELLE IN KRÄUTERSOSSE	600	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	35
GRATINIERTE MIESMUSCHELN	1000	Dampf 100 C +	-	100 2		Gitter - gelochter Behälter - Tropfbehälter unten	25
		GRILL	MAX			Gitter - gelochter Behälter - Tropfbehälter unten	8
VENUSMUSCHELN MIT WEISSWEIN	1000	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	35
HEILBUTTFILES IN ZITRUSFRUCHTSOSSE	1000	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	25
LACHSFILET MIT ORANGE	700	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	20
DAMPFGEGARTE GEMÜSESTAPEL	1000	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	35
GRATINIERTER BLUMENKOHL	700	Dampf 100 C +	-	100 2		Gitter - gelochter Behälter - Tropfbehälter unten	25
		GRILL	MAX			Gitter - gelochter Behälter - Tropfbehälter unten	10
DÄNISCHER KARTOFFELSALAT	800	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	45
DAMPFGEGARTES GEMÜSE MIT TOFU-THUNFISCH-SOSSE	1000	Dampf 100 C	- 100 2			Gitter - gelochter Behälter - Tropfbehälter unten	30

DE 9 - Fehlermeldung und Betriebsstörung des Ofens

FEHLER
FEHLER 1: Fehler offene Tür (Achtung Dampf)	Dieser Fehler tritt auf, wenn während des Dämpfvorgangs die Tür geöffnet wird und Dampf austreten könnte.Er wird durch das Aufleuchten der grünen Anzeigelampe (5) gemeldet, die 2 Mal aufblinkt + 5 Sekunden Pause + 2 Mal aufblinkt + Pause.... usw. Der Der Signaltongeber wird gleichzeitig mit der Anzeigelampe für eine Höchstzeit von 180 Sekunden aktiviert. Danach erfolgt nur die visuelle Anzeige.Er wird beim Schließen der Tür rückgesetzt.
FEHLER 2: Fehler Boilertemperatur	Kontrollieren, ob die Wasserkanne an ihrem Platz ist und/oder der Krug Wasser enthält und/oder der O-Ring (Ringdichtung) auf dem Kannenrohr vorhanden ist.Er wird durch das Aufleuchten der grünen Anzeigelampe (5) gemeldet. Gleichzeitig erfolgen für eine Höchstzeit von 180 Sekunden 3 aufeinander folgende Warntöne des Signaltongebers + 5 Sekunden Pause + 3 Warntöne.... usw. Danach erfolgt nur die visuelle Anzeige.Beim Öffnen der Tür wird der Fehler 1 angezeigt.
FEHLER 3: Fehler Boilerpumpe:	Er tritt nach 4 Alarmmeldungen des Typs Fehler 2 auf oder wenn die Temperatur des Boilers 220 C übersteigt.Er wird durch das Aufleuchten der grünen Anzeigelampe (5) gemeldet, die zyklisch 1 Mal aufblinkt. Gleichzeitig wird für eine Höchstzeit von 180 Sekunden ein Warnton des Signaltongebers ausgegeben.Beim Öffnen der Tür wird der Fehler 1 angezeigt.
FEHLER 4: Fühler/Potentiometer:	Er ist wegen einer Störung an den Fühlern oder an den Potentiometern aufgetreten.Er wird durch das Aufleuchten der grünen Anzeigelampe (5) gemeldet, die zyklisch 1 Mal aufblinkt, und durch einen raschen Dauerwarnton des Signaltongebers.Nicht rücksetzen, solange die Störung nicht behoben wurde.SO BALD WIE MÖGLICH DEN KUNDENDIENST VERSTÄNDIGEN. DEN OFEN VON DER STROMVERSORGUNG ABTRENNEN.
FEHLER 5: Beide Drehknöpfe – Grill und Dampf – sind aktiv	Er tritt auf, wenn sowohl die Grill- als auch die Dämpffunktion aktiv ist.Er wird durch die Schaltung des Signaltongebers für 5 Sekunden + 10 Sekunden Pause + Signaltongeber für 5 Sekunden...usw. gemeldet, bis die Rücksetzung erfolgt.Zum Rücksetzen wird eine der Funktionen (Grill oder Dampf) auf 0 gestellt.
FEHLER 6: Stromausfall	Es ist ein Stromausfall während der Tätigkeit aufgetreten.Er wird durch ein abwechselndes Blinken der grünen Anzeigelampe und einem Dauerwarnton des Signaltongebers gemeldet.Zum Rücksetzen dieser Funktion, die aktive Steuerung auf 0 (Abschalten der Funktion) gestellt und darauf wieder aktiviert.

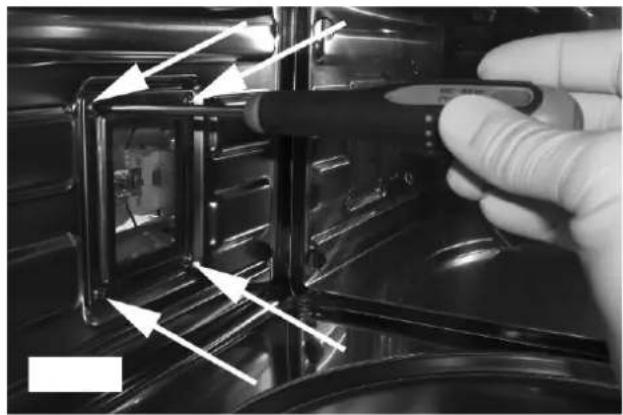

Ofenlampe auswechseln

WICHTIG

Die Ofenlampe muss exakte Merkmale aufweisen:

• Hochtemperaturfeste Struktur (bis 300 C);
• Speisung: siehe V/Hz Wert auf dem Kennschild;
• Leistung 25W;
• Anschluss G9.

ACHTUNG

Bevor Sie die Lampe auswechseln ist sicherzustellen, dass das Gerät ausgeschaltet ist, um Stromschlag zu vermeiden.

• Um Schäden zu vermeiden, legen Sie ein Geschirrtuch in das Ofeninnere;
  • Die Befestigungsschrauben des Edelstahlrahmens lösen;
• Nehmen Sie die alte Lampe aus ihrem Sitz und achten Sie darauf, dass diese nicht bricht;
• Setzen Sie die neue Lampe ein und achten Sie darauf, diese nicht mit der Hand zu berühren (wir empfehlen die Verwendung von Einweghandschuhen aus Latex);
• Den Edelstahlrahmen wieder anbringen und dabei darauf achten, die Silikondichtung nicht einzuklemmen;
  • Die zuvor entfernten Edelstahlschrauben wieder einschrauben
  • Das Gerät wieder an das Stromnetz anschließen.

Der Ofen kann unter der Kochmulde, in einer Säule oder in Kombination mit dem entsprechenden Warmhaltefach eingebaut werden. Die Einbaumaße müssen den nachstehenden Abbildungen entsprechen.

Das Material des Möbels muss hitzefest sein.

Der Ofen muss bezogen auf die Möbelwände zentriert und mit den mitgelieferten Schrauben und Hülsen gemäß den Abbildungen an der Seite befestigt werden.

AUSSCHNITT & ABMESSUNGEN 45 cm

min 460 50 510 560 432 540 533 594 455 min 450 50 510 560 min 458 432 540 533 594 455 min 3 533 594 595 100 550 min 560 555 445 22 445 540 594 555 140 144 528 545 594 22 min 3

Abmessungen in Millimetern

AUSSCHNITT & ABMESSUNGEN 74,5 cm

Abmessungen in Millimetern

Stromanschluss

Vor dem Stromanschluss sicherstellen, dass:

• die Anlagenmerkmale dem Kennschild auf der Unterseite der Kochmulde entsprechen;
• die Anlage angemessen nach den einschlägigen Vorschriften und gesetzlichen Auflagen geerdet ist. Die Erdung ist gesetzlich vorgeschrieben.

Das Kabel darf auf keinen Fall Temperaturen erreichen, die über 50 C über der Umgebungstemperatur liegen.

Dieser Ofen muss mit einem Netzkabel mit passendem Stecker an das Stromnetz angeschlossen werden. Der Stecker muss mit der Steckdose der Stromanlage kompatibel sein, die diesen Ofen speist. Wenn ein fixes Gerät nicht mit Netzkabel oder Stecker oder einer anderen Vorrichtung mit einem Öffnungsabstand der Kontakte für das komplette Abtrennen unter den Bedingungen der Überspannungsklasse III versehen ist, die ein Abtrennen vom Stromnetz ermöglicht, müssen diese Trennvorrichtungen im Einklang mit den Installationsvorschriften im Stromnetz vorgesehen werden.

Die Steckdose oder der Schaltautomat müssen bei installiertem Gerät leicht zu erreichen sein.

Bitte beachten: Der Hersteller haftet nicht, falls die obigen Anleitungen und die üblichen Unfallschutzmaßnahmen nicht eingehalten werden.

KABELTYPEN UND MINDESDURCHMESSER
		SASO
H05RR-F 3x1,5 mm	H05RR-F	3x2,5 mm
H05VV-F 3x1,5 mm	H05VV-F	3x2,5 mm
H05RN-F 3x1,5 mm	H05RN-F	3x2,5 mm
H05V2V2-F 3x1,5 mm	H05V2V2-F	3x2,5 mm

Bevor Sie sich mit dem Kundendienst in Verbindung setzen, überprüfen sie bitte die Liste mit der Störungsbeseitigung. Dadurch können Sie eventuell die Kosten für den Kundendiensteinsatz sparen.

Falls Sie noch immer Hilfe brauchen, dann befolgen Sie bitte die nachstehenden Anweisungen.

Bitte teilen Sie uns beim Anruf das Kaufdatum und die komplette Nummer des Modells und der Serie ihres Apparats mit.

Mithilfe dieser Informationen können wir Ihre Anfrage besser beantworten.

Liste der Wartungseinsätze

Informationen über den genehmigten Kunden-dienst und Ersatzteile, siehe Abschnitt "GARANTIE von Apparaten für den Hausgebrauch"

Plakette mit der Seriennummer, siehe Seite 4. Bitte füllen Sie jetzt folgende Informationen in den unten stehenden Kasten.

Bitte heben Sie die Rechnung für die Garantie auf.

Liste der Wartungseinsätze

Modellnummer

Seriennummer

Datum der Installation oder Inbetriebnahme.

Nota

ITABLA DE CONTENIDOS PÁGINA
