MANUAL DE UTILIZADOR WIND PROP Create

Requisitos de localização e instalação 22

Dicas de mecânico 22

Dicas elétricas 22

Instruções de segurança 23

Lista de peças 24

Controle remoto 25

Instruções de instalação 26

Preparação de instalação 26

Instalando o suporte de montagem 26

Colocação do receptor 27

Conjunto de lâmina 27

Montagem de luz 28

Verifique a instalação 29

ESPAÑOL

Conexão de fiação 35

Obrigado por escolher nosso ventilador de teto. Antes de utilizar este aparelho e para garantir a sua melhor utilização, leia atentamente as instruções.

As medidas de segurança listadas aqui reduzem o risco de incêndio, choque elétrico e ferimentos quando seguidas corretamente. Guarde o manual em local seguro para referência futura, bem como o recibo de venda e a caixa. Se aplicável, entregue estas instruções ao futuro proprietário do aparelho.

Siga sempre as instruções básicas de segurança e medidas de prevenção de riscos ao usar um aparelho elétrico. O fabricante não será responsável por quaisquer danos resultantes do incumprimento destas instruções por parte do utilizador.

REQUISITOS DE LOCALIZAÇÃO E INSTALAÇÃO

DICAS DE MECÂNICO

• De acordo com as normas de segurança, o ponto mais baixo das pás do ventilador deve estar a pelo menos 2,3 metros do solo.
• Certifique-se de que o local escolhido não permite que as lâminas rotativas entrem em contato com quaisquer objetos.
• Verifique se as vigas do teto estão seguras, grandes e fortes o suficiente para suportar o peso do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou ferimentos pessoais, certifique-se de que o suporte de montagem do ventilador esteja fixado diretamente na estrutura do edifício. NÃO monte em uma caixa de distribuição.
• O suporte de montagem deve ser firmemente aparafusado a uma estrutura de suporte, como um telhado de concreto, uma estrutura de aço ou uma estrutura de madeira. Se for adicionada uma moldura de madeira, ela deverá ser pregada ou aparafusada com segurança entre duas vigas.
• Para reduzir o risco de ferimentos pessoais e danos materiais, não dobre nem danifique a haste vertical ou as pás do ventilador ao manusear ou instalar o ventilador. Se detectar algum dano no produto, contacte o nosso serviço pós-venda antes de prosseguir com a instalação do ventilador.
• Certifique-se de que o ventilador esteja firmemente preso ao teto. Todos os parafusos de fixação deverão ser verificados e reapertados sempre que necessário antes de ligar o ventilador.

DICAS ELÉTRICAS

• Desligue a energia antes de realizar qualquer trabalho no ventilador de teto e desligue o disjuntor. Para evitar possíveis choques elétricos, verifique se a energia está desligada na caixa de fusíveis ou no painel do disjuntor antes de fazer a fiação.
• O ventilador, o suporte de montagem e o equipamento de iluminação devem estar conectados ao terra. Verifique se todas as emendas estão bem isoladas.
• Verifique e confirme se todas as conexões estão corretas e seguras. Depois que todas as conexões elétricas forem feitas, armazene todos os cabos com segurança.
• Não tente controlar este ventilador com um interruptor de parede ou controle remoto que não seja aprovado pelo fabricante para uso com o ventilador. Não use um controlador de estado sólido. O uso de um interruptor de parede ou controle remoto não aprovado anulará a garantia.
• Não conecte o ventilador de teto a um interruptor dimmer.

Ao usar qualquer aparelho elétrico, as seguintes precauções básicas de segurança devem ser sempre observadas.

• Para reduzir o risco de ferimentos pessoais, fixe o ventilador diretamente na estrutura de suporte do edifício seguindo estas instruções e use apenas o material fornecido.
• Para evitar possíveis choques elétricos, antes de instalar o ventilador, desconecte a alimentação desligando os interruptores do painel elétrico e os interruptores de parede associados. Se não for possível desligar os interruptores de alimentação, utilize um dispositivo de aviso, como uma etiqueta no painel elétrico.
• Todos os cabos devem atender às especificações estabelecidas pelos códigos elétricos locais e nacionais e pela ANSI/NFPA 70. Se você não estiver familiarizado com instalações elétricas, consulte um eletricista qualificado.
• Não dobre o sistema de fixação da lâmina ao instalar, inclinar ou limpar as lâminas.
• Não insira outros objetos entre as pás do ventilador.
• Para reduzir o risco de incêndio, choque elétrico ou danos ao motor, não use um regulador de velocidade de estado sólido com este ventilador. Utilize apenas os reguladores de velocidade originais.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas, ou com falta de experiência ou conhecimentos limitados, desde que sejam supervisionadas por uma pessoa responsável pela sua segurança ou que tenha recebido formação sobre a utilização. o aparelho com segurança.
• As crianças não devem brincar com este dispositivo. Também não devem realizar tarefas de limpeza e manutenção, a menos que tenham mais de 8 anos e sejam supervisionados. Às crianças devem ser supervisionadas de perto ao usar qualquer aparelho.

OBSERVAÇÃO: As instruções e precauções de segurança contidas neste manual podem não cobrir todos os problemas e situações possíveis. Você deve compreender que tanto o bom senso quanto o cuidado são essenciais na instalação e uso do ventilador.

LISTA DE PEÇAS

• Abra a embalagem com cuidado e retire as peças incluídas no interior.
• Coloque-os no chão sobre um tapete ou pedaço de plástico grande o suficiente para evitar danos.
• Verifique se os objetos listados abaixo estão dentro da embalagem.

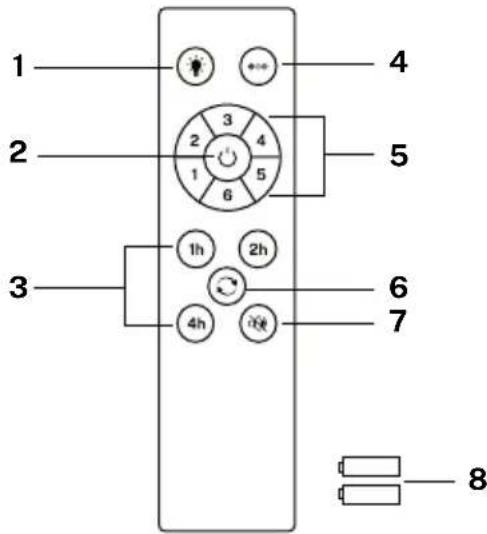

Suporte de montagem Lâminas

1. Luz
2. Botão ligar / desligar
3. Cronômetro
4. Controle de temperatura de cor
5. Controle de intensidade do ventilador
6. Função reversa
7. Botão de desligar som
8. Pilhas (2 x AAA)

1 2 3 4 5 6 7 8

Emparelhamento do controlador

1. Desligue o interrutor de luz principal da divisão onde instalou a ventoinha durante, pelo menos, 10 segundos.
2. Ligue o interrutor e ouvirá um sinal sonoro; no espaço de 3 segundos, prima e mantenha premido o botão de ligar/desligar até ouvir um sinal sonoro.
3. Se o processo de emparelhamento não for bem sucedido, repita os passos acima novamente depois de desligar o interrutor de parede durante, pelo menos, 1 minuto.

LUZ

Ligue e desligue a luz do ventilador, sem considerar se o ventilador está funcionando ou não.

TEMPERATURA DE COR

Alterna entre os três tipos de temperaturas de cores claras disponíveis (quente, neutra e fria).

ON OFF

Ligue ou desligue o ventilador completamente, sem considerar se a luz está acesa ou não.

Aumenta ou diminui a velocidade de rotação das pás do ventilador.

CRONÔMETRO

Agende o desligamento automático escolhendo uma das opções disponíveis.

FUNÇÃO REVERSA

Muda o sentido de rotação das lâminas fã. A função inverno (girar para a direita) empurra para baixo o ar quente acumulado no teto e a função verão (girar para a esquerda) gera uma brisa que resfria o ambiente.

DESATIVAR SOM

Ao pressionar o botão de desligar o som você pode silenciar os sons que o ventilador emite quando você pressiona qualquer tecla do controle remoto.

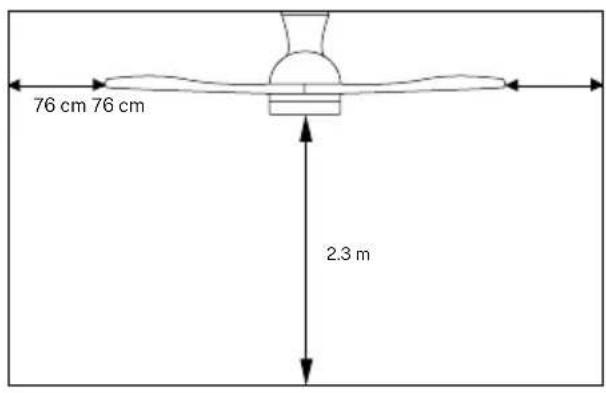

PREPARAÇÃO DE INSTALAÇÃO

76 cm 76 cm 2.3 m

• Para evitar ferimentos e lesões pessoais, certifique-se de que o ventilador esteja pendurado em um local que permita que as pás fiquem a 2,3 m ou mais do chão e a 76 cm da parede ou obstáculo mais próximo.
• Certifique-se de que o suporte de montagem esteja devidamente fixado à estrutura do edifício e possa suportar todo o peso do ventilador.

INSTALANDO O SUPORTE DE MONTAGEM

• Verifique se o teto onde pretende montar o ventilador é estável e capaz de suportar com segurança o peso do ventilador.
• Não fixe o suporte de montagem diretamente em tetos com menos de 10 mm para evitar o risco de o parafuso se soltar e sair.

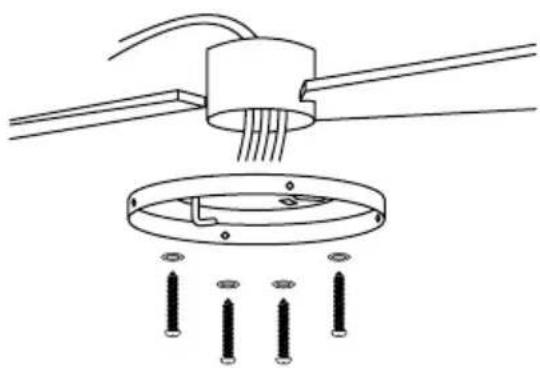

Faça os furos necessários e fixe o suporte de montagem com os parafusos e arruelas para madeira nas juntas do teto.

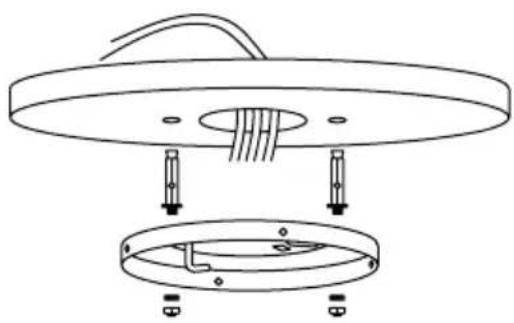

Faça furos com broca de 8mm, de acordo com o comprimento dos parafusos de expansão. Em seguida, fixe o suporte de montagem ao teto com os parafusos de expansão.

OBSERVAÇÃO: Este ventilador também pode ser instalado em teto falso, para isso deverá utilizar parafusos de fixação com alavanca de mola (não incluídos).

• Marque a posição correta dos furos e fixe o Suporte de montagem utilizando os parafusos com buchas metálicas ou parafusos e arruelas adequados ao tipo de teto escolhido.
• Verifique a instalação correta do suporte antes de pendurar o ventilador. O suporte de montagem deve suportar todo o peso do ventilador.

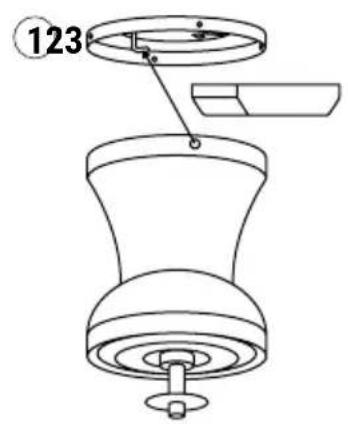

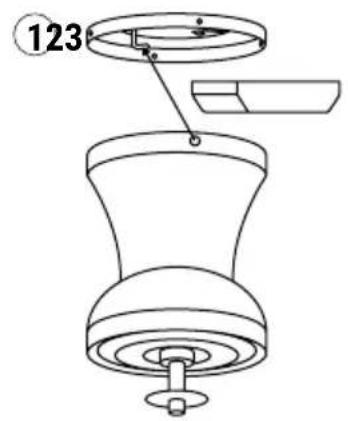

COLOCAÇÃO DO RECEPTOR

123

1. Insira o driver dentro do corpo do motor.
2. Prenda a carroceria do motor no gancho esquerdo do suporte da carroceria e direcione a fiação para que não fique presa.
3. Posicione o corpo do motor de forma que os orifícios se encaixem e, em seguida, aparafuse os 4 parafusos do suporte do corpo ao corpo do motor.
   Observação: Certifique-se de que o corpo do motor esteja perfeitamente instalado no teto.

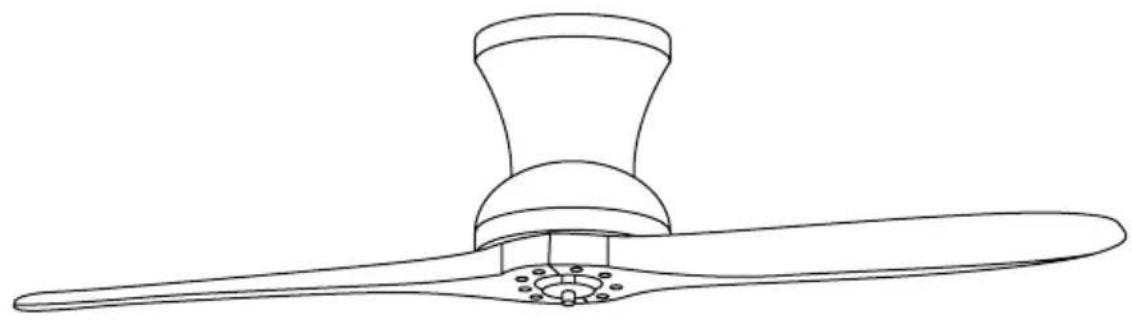

CONJUNTO DE LÂMINA

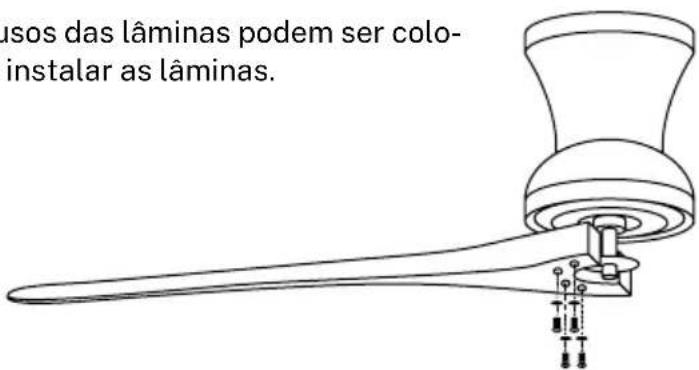

Conselho: Arruelas para os parafusos das lâminas podem ser colocadas em cada parafuso antes de instalar as lâminas.

usos das lâminas podem ser colo- instalar as lâminas.

1. Seleccione os parafusos da lâmina e fixe a primeira lâmina, alinhando os orifícios do motor com os orifícios da lâmina. Aparafuse a lâmina de forma que fique segura, mas sem apertar muito os parafusos para poder colocar o resto.
2. Repita o passo anterior com o restante das lâminas.
3. Assim que todas as lâminas estiverem no lugar, aperte os parafusos completamente para que as lâminas fiquem totalmente fixadas.

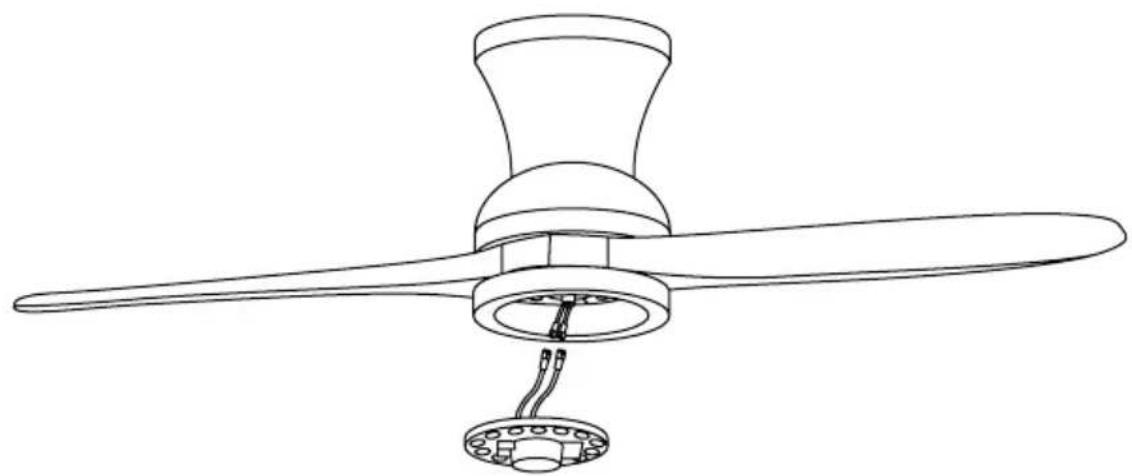

- Desaperte um parafuso de fixação. Fixe o patch panel na parte inferior do ventilador inserindo as outras duas cabeças dos parafusos de fixação nas ranhuras do orifício da fechadura, gire-o para encaixar e, em seguida, prenda o parafuso de fixação anterior alinhando o orifício do parafuso e o orifício da fechadura. na parte inferior do ventilador, aperte os parafusos de fixação restantes para fixar o painel de conexão.

- Conecte os plugues de pino único na placa de fuga aos do painel de LED. O painel de LED é magnetizado para que se conecte ao painel traseiro simplesmente encaixando as duas peças.

Observação: Ao instalar ou remover a placa de LED, tome cuidado para não tocar nas abas isolantes. Não aperte demais ou aperte os parafusos, pois isso pode danificar as abas isolantes.

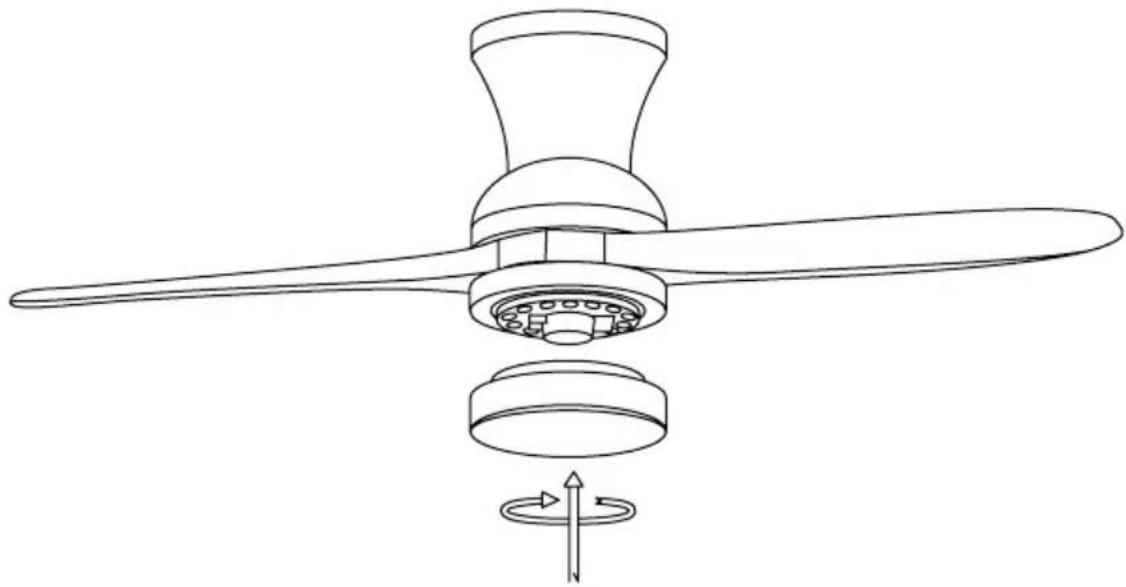

- Encaixe o abajur decorativo na placa de LED e prenda com grampos e porcas decorativos.

VERIFIQUE A INSTALAÇÃO

• Verifique o correto funcionamento do ventilador, verificando se não há movimento estranho ou desalinhamento em qualquer parte do ventilador.
• Caso perceba algum tipo de zumbido/vibração, você pode ajustar as lâminas com o kit de balanceamento que possui contrapesos autoadesivos e clipes “u”. Você pode colocar o clipe no centro de qualquer lâmina e verificar se a vibração diminui.
• Ligue o ventilador e verifique. Se nenhuma mudança for observada, desligue o ventilador e adicione outro clipe em outra lâmina ou use os pesos adesivos.

De acordo com as diretrizes: 2012/19/UE e 2015/863/UE sobre a restrição do uso de substâncias perigosas em equipamentos elétricos e eletrônicos, bem como sua eliminação de resíduos. O símbolo de lixeira cruzada na embalagem indica que o produto ao final de sua vida útil será coletado como resíduo separado. Portanto, qualquer produto que tenha chegado ao fim de sua vida útil deve ser entregue em centros de descarte de resíduos especializados na coleta seletiva de resíduos de equipamentos elétricos e eletrônicos, ou devolvido ao revendedor na compra de equipamentos novos similares, em um por base. A coleta seletiva adequada para posterior comissionamento de equipamentos enviados para reciclagem, tratamento e descarte de maneira compatível com o meio ambiente ajuda a evitar possíveis efeitos negativos sobre o meio ambiente e a saúde e otimiza a reciclagem e reutilização de resíduos. O descarte abusivo do produto pelo usuário implica a aplicação de sanções administrativas de acordo com as leis.

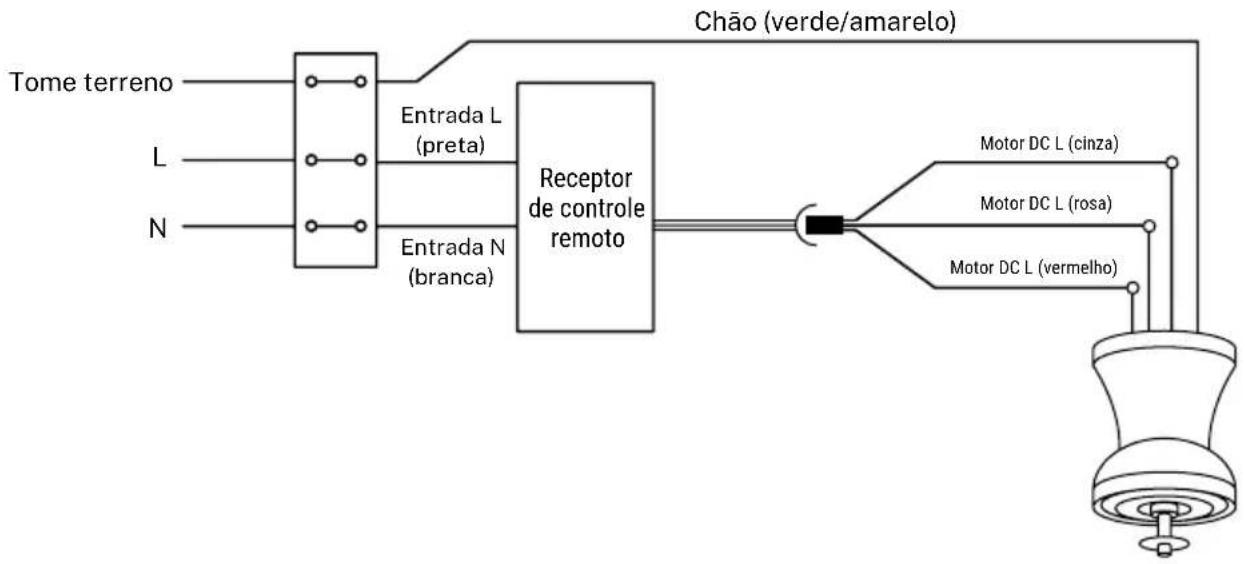

Faça a conexão entre os fios do receptor e os fios do motor do ventilador seguindo as indicações coloridas. Certifique-se de que a conexão esteja firme.

