MANUALE UTENTE WIND PROP Create

Requisiti di posizione e installazione 38

Consigli del meccanico 38

Suggerimenti elettrici 38

Istruzioni di sicurezza 39

Elenco delle parti 40

Telecomando 41

Istruzioni per l'installazione 42

Preparazione dell'installazione 42

Installazione della staffa di montaggio 42

Collegamento cablaggio 43

Posizionamento del ricevitore 43

Assemblaggio della lama 43

Assemblaggio leggero 44

Controllare l'installazione 45

NEDERLANDS

Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare questo apparecchio e per garantirne il miglior utilizzo, leggere attentamente le istruzioni.

Le misure di sicurezza qui elencate riducono il rischio di incendio, scosse elettriche e lesioni se seguite correttamente. Si prega di conservare il manuale in un luogo sicuro per riferimento futuro, così come la ricevuta di vendita e la scatola. Se applicabile, consegnare queste istruzioni al futuro proprietario dell'apparecchio.

Seguire sempre le istruzioni di sicurezza di base e le misure di prevenzione dei rischi quando si utilizza un apparecchio elettrico. Il produttore non sarà responsabile per eventuali danni derivanti dalla mancata osservanza di queste istruzioni da parte dell'utente.

REQUISITI DI POSIZIONE E INSTALLAZIONE

CONSIGLI DEL MECCANICO

- Secondo le norme di sicurezza, il punto più basso delle pale del ventilatore deve trovarsi ad almeno 2,3 metri da terra.

- Assicurarsi che la posizione scelta non consenta alle lame rotanti di entrare in contatto con alcun oggetto.

- Controllare che i travetti del soffitto siano sicuri, grandi e sufficientemente robusti da sostenere il peso del ventilatore.

- Per ridurre il rischio di incendio, scosse elettriche o lesioni personali, assicurarsi che la staffa di montaggio della ventola sia fissata direttamente alla struttura dell'edificio. NON montare in una scatola di distribuzione.

- La staffa di montaggio deve essere fissata saldamente a una struttura di supporto, come un tetto in cemento, una struttura in acciaio o un telaio in legno. Se viene aggiunta una cornice di legno, questa deve essere inchiodata o avvitata saldamente tra due travetti.

- Per ridurre il rischio di lesioni personali e danni materiali, non piegare o danneggiare l'asta verticale o le pale della ventola durante la movimentazione o l'installazione della ventola. Se si riscontrano danni al prodotto, contattare il nostro servizio post-vendita prima di procedere con l'installazione del ventilatore.

- Assicurarsi che il ventilatore sia fissato saldamente al soffitto. Tutte le viti di fissaggio devono essere controllate e serrate nuovamente quando necessario prima di avviare il ventilatore.

SUGGERIMENTI ELETTRICI

- Spegnere l'alimentazione prima di eseguire qualsiasi intervento sul ventilatore da soffitto e spegnere l'interruttore di alimentazione. Per evitare possibili scosse elettriche, verificare che l'alimentazione sia disattivata nella scatola dei fusibili o nel pannello dell'interruttore prima di eseguire il cablaggio.

- Il ventilatore, la staffa di montaggio e l'apparecchio di illuminazione devono essere collegati a terra. Controllare che tutte le giunzioni siano ben isolate.

- Controllare e confermare che tutte le connessioni siano corrette e sicure. Una volta effettuati tutti i collegamenti elettrici, conservare tutti i cavi in modo sicuro.

- Non tentare di controllare questo ventilatore da un interruttore a parete o da un telecomando non approvato dal produttore per l'uso con il ventilatore. NON utilizzare un controller a stato solido. L'uso di un interruttore a parete o di un telecomando non approvato annullerà la garanzia.

• Non collegare il ventilatore da soffitto a un dimmer.

Quando si utilizza qualsiasi apparecchio elettrico, è necessario osservare sempre le seguenti precauzioni di sicurezza di base.

• Per ridurre il rischio di lesioni personali, fissare il ventilatore direttamente alla struttura di supporto dell'edificio seguendo queste istruzioni e utilizzare solo il materiale fornito.
• Per evitare possibili scosse elettriche, prima di installare il ventilatore, scollegare l'alimentazione spegnendo gli interruttori di alimentazione del pannello elettrico e i relativi interruttori a parete. Se non è possibile spegnere gli interruttori di alimentazione, utilizzare un dispositivo di segnalazione come un'etichetta sul quadro elettrico.
• Tutti i cavi devono soddisfare le specifiche stabilite dai codici elettrici locali e nazionali e ANSI/NFPA 70. Se non si ha familiarità con le installazioni elettriche, consultare un elettricista qualificato.
• Non piegare il sistema di attacco della lama durante l'installazione, l'inclinazione o la pulizia delle lame.
• Non inserire altri oggetti tra le pale del ventilatore.
• Per ridurre il rischio di incendio, scosse elettriche o danni al motore, non utilizzare un regolatore di velocità a stato solido con questa ventola. Utilizzare solo i regolatori di velocità originali.
• Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o con mancanza di esperienza o conoscenza limitata, a condizione che siano supervisionati da una persona responsabile della loro sicurezza o che sia stata addestrata all'uso IT.l'apparecchio in modo sicuro.
• I bambini non dovrebbero giocare con questo dispositivo. Inoltre, non dovrebbero svolgere attività di pulizia e manutenzione a meno che non abbiano più di 8 anni e siano supervisionati. I bambini devono essere attentamente sorvegliati durante l'utilizzo di qualsiasi apparecchio.

NOTA: Le istruzioni e le precauzioni di sicurezza contenute in questo manuale potrebbero non coprire tutti i possibili problemi e situazioni. È necessario comprendere che sia il buon senso che la cautela sono essenziali nell'installazione e nell'uso del ventilatore.

ELENCO DELLE PARTI

• Aprire con attenzione la confezione ed estrarre le parti contenute all'interno.
• Posizionateli sul pavimento su un tappeto o su un pezzo di plastica abbastanza grande da evitare danni.
• Verificare che all'interno dell'imballo siano presenti gli oggetti sotto elencati.

Staffa di fissaggio Lame

Schermo decorativo Pannello di connessione

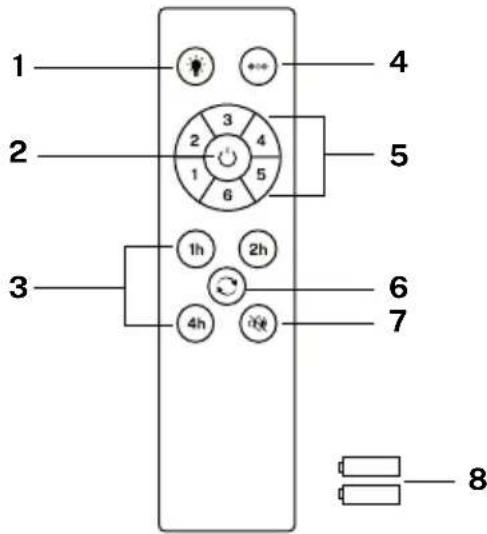

1. Leggero
2. Tasto ON/OFF
3. Timer
4. Controllo della temperatura del colore
5. Controllo dell'intensità della ventola
6. Funzione inversa
7. Pulsante di disattivazione dell'audio
8. Batterie (2 x AAA)

1 2 3 4 5 6 7 8

Associazione del controller

1. Spegnere l'interruttore principale della stanza in cui è stato installato il ventilatore per almeno 10 secondi.
2. Accendere l'interruttore e sentire un segnale acustico; entro 3 secondi, tenere premuto il pulsante di accensione/spegnimento fino a quando non si sente un segnale acustico.
3. Se il processo di accoppiamento non ha successo, ripetere nuovamente i passaggi sopra descritti dopo aver spento l'interruttore a parete per almeno 1 minuto.

LEGGERO

Accendi e spegni la luce della ventola, indipendentemente se la ventola funziona o meno.

TEMPERATURA DI COLORE

Alterna tra i tre tipi di temperature di colore della luce disponibili (calda, neutra e fredda).

ACCESO SPENTO

Accendi o spegni completamente la ventola, indipendentemente se la luce è accesa o meno.

INTENSITÀ DEL VENTILATORE

Aumenta o diminuisce la velocità di rotazione delle pale del ventilatore.

TIMER

Pianifica lo spegnimento automatico scegliendo tra le opzioni disponibili.

FUNZIONE INVERSA

Cambia il senso di rotazione delle lame fan. La funzione invernale (ruotando a destra) spinge l'aria calda accumulata nel soffitto verso il basso e la funzione estiva (ruotando a sinistra) genera una brezza che rinfresca l'ambiente.

DISABILITA SUONO

Premendo il pulsante di disattivazione dell'audio è possibile silenziare i suoni emessi dalla ventola quando si preme un tasto qualsiasi sul telecomando.

PREPARAZIONE DELL'INSTALLAZIONE

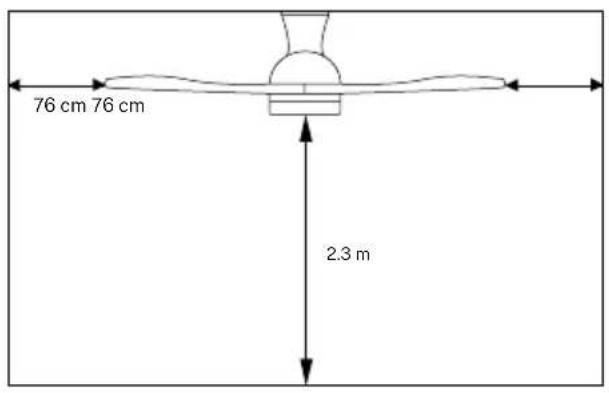

76 cm 76 cm 2.3 m

• Per evitare lesioni personali e lesioni, assicurarsi che il ventilatore sia appeso in una posizione che consenta alle pale di trovarsi a 2,3 m o più dal pavimento e a 76 cm dalla parete o dall'ostacolo più vicino.
• Assicurarsi che la staffa di montaggio sia fissata correttamente alla struttura dell'edificio e possa sostenere l'intero peso della ventola.

INSTALLAZIONE DELLA STAFFA DI MONTAGGIO

• Verificare che il soffitto dove si intende montare il ventilatore sia stabile e capace di sostenere in sicurezza il peso del ventilatore.
• Non fissare la staffa di montaggio direttamente su soffitti di spessore inferiore a 10 mm per evitare il rischio che la vite si allenti e fuoriesca.

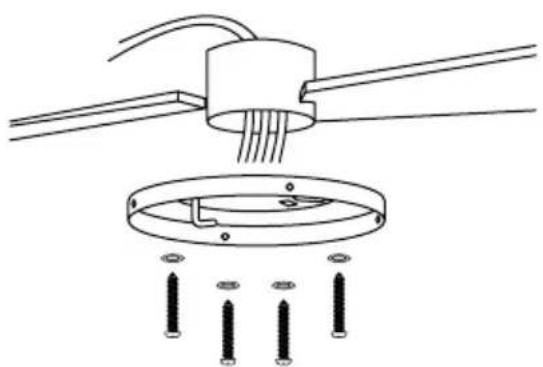

Praticare i fori necessari e quindi fissare la staffa di montaggio con le viti e le rondelle per legno ai giunti del soffitto.

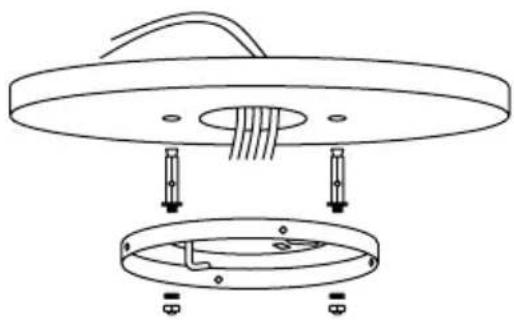

Praticare i fori con una punta da 8 mm, in base alla lunghezza delle viti ad espansione. Quindi, fissare la staffa di montaggio al soffitto con le viti ad espansione.

NOTA: Questo ventilatore può essere installato anche a controsoffitto, per questo è necessario utilizzare viti di fissaggio con leva a molla (non incluse).

• Segnare la corretta posizione dei fori e fissare il supporto di montaggio utilizzando viti con tasselli metallici oppure viti e rondelle adatte al tipo di soffitto scelto.
• Verificare la corretta installazione della staffa prima di appendere la ventola. La staffa di montaggio deve sostenere l'intero peso del ventilatore.

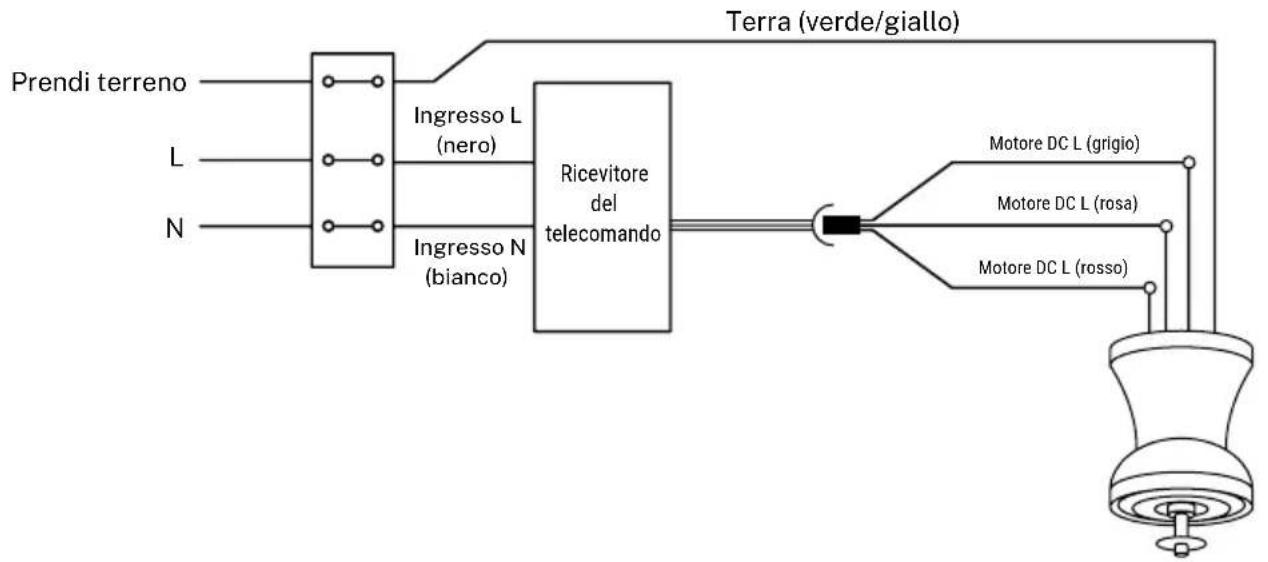

Effettuare il collegamento tra i cavi del ricevitore ed i cavi del motore del ventilatore seguendo le indicazioni dei colori. Assicurati che la connessione sia salda.

POSIZIONAMENTO DEL RICEVITORE

123

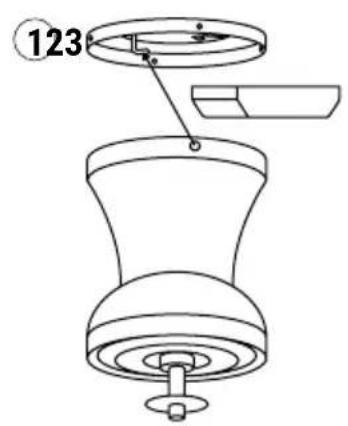

1. Inserire il driver all'interno del corpo motore.
2. Agganciare il corpo motore al gancio sinistro del supporto del corpo e far passare il cablaggio in modo che non venga schiacciato.
3. Posizionare il corpo motore in modo che i fori si adattino, quindi avvitare le 4 viti della staffa del corpo al corpo motore.

Nota: Assicurarsi che il corpo motore sia perfettamente installato al soffitto.

ASSEMBLAGGIO DELLA LAMA

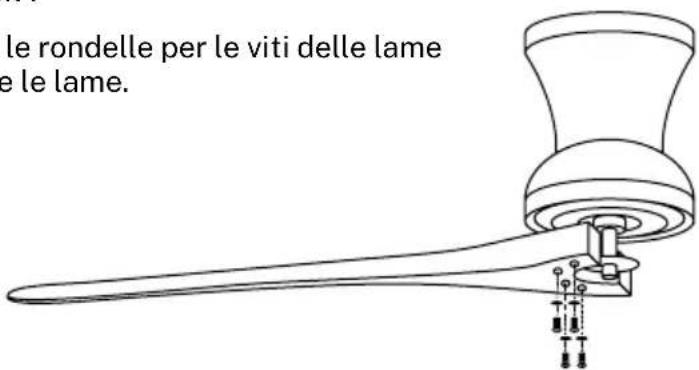

Consiglio: È possibile posizionare le rondelle per le viti delle lame su ciascuna vite prima di installare le lame.

le rondelle per le viti delle lame e le lame.

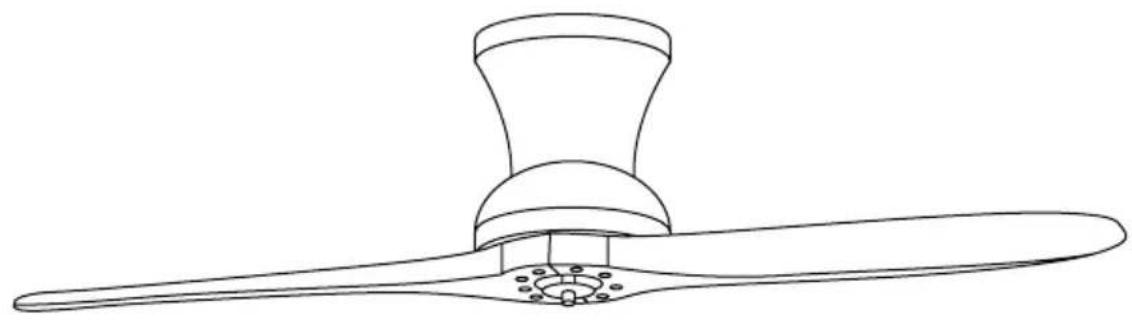

1. Seleziona le viti della lama e fissa la prima lama, allineando i fori nel motore con i fori nella lama. Avvitare la lama in modo che sia fissata ma senza stringere troppo le viti per poter posizionare il resto.

2. Ripeti il passaggio precedente con il resto delle lame.

3. Una volta posizionate tutte le lame, serrare completamente le viti in modo che le lame siano completamente fissate.

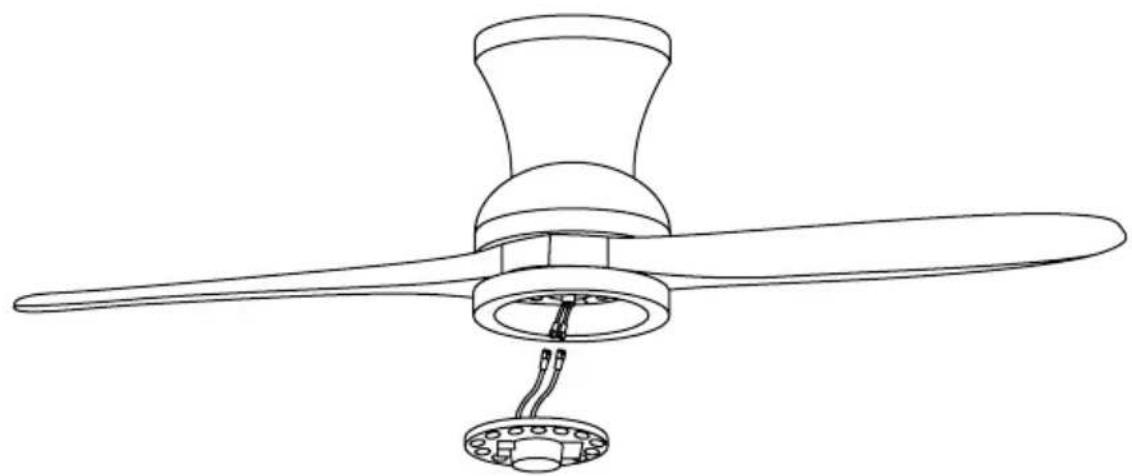

- Svitare una vite di fissaggio. Fissare il pannello di permutazione alla parte inferiore della ventola inserendo le altre due teste delle viti di fissaggio nelle fessure del foro della serratura, ruotarlo per adattarlo, quindi fissare la vite di fissaggio precedente allineando il foro della vite e il foro della toppa sul fondo della ventola, serrare le restanti viti di fissaggio per fissare il pannello di connessione.

- Collegare le spine a pin singolo sulla scheda breakout a quelle sul pannello LED. Il pannello LED è magnetizzato in modo che si attacchi al backplane semplicemente facendo scattare insieme i due pezzi.

Nota: Durante l'installazione o la rimozione della scheda LED, fare attenzione a non toccare le linguette isolanti. Non serrare o serrare eccessivamente le viti in quanto ciò potrebbe causare danni alle linguette isolanti.

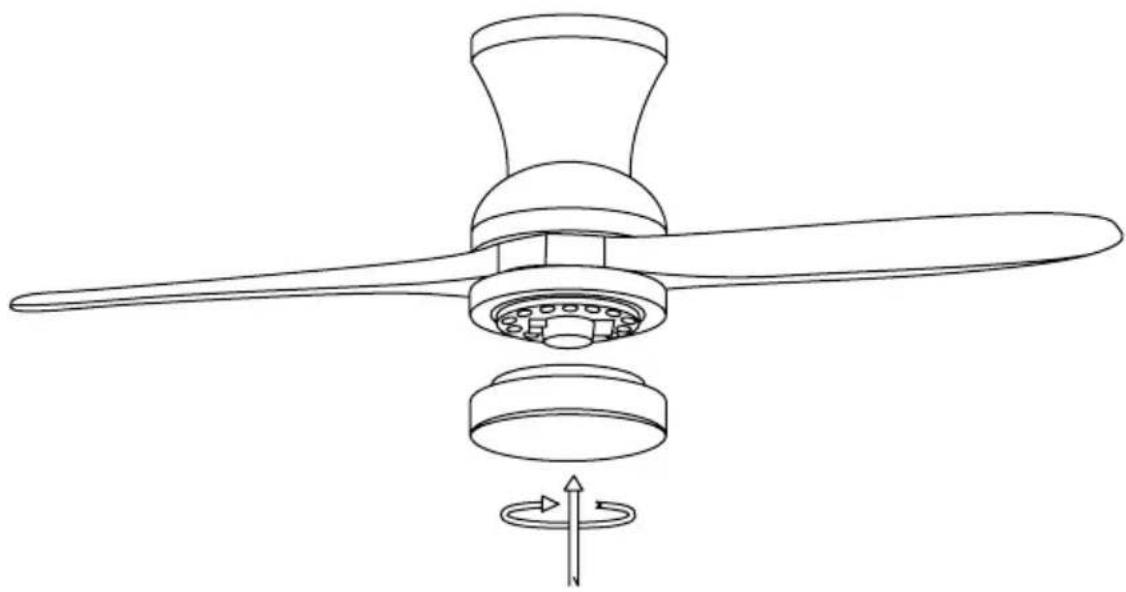

- Infilare il paralume decorativo sulla piastra LED e fissarlo con clip e dadi decorativi.

CONTROLLARE L'INSTALLAZIONE

- Verificare il corretto funzionamento della ventola, verificando che non vi siano movimenti anomali o disallineamenti in nessuna parte della ventola.

- Nel caso in cui si notasse qualsiasi tipo di ronzio/vibrazione, è possibile regolare le lame con il kit bilanciere dotato di contrappesi autoadesivi e clip a "u". Puoi mettere la clip al centro di qualsiasi lama e controllare se la vibrazione diminuisce.

- Accendi la ventola e controlla. Se non si vedono modifiche, spegnere la ventola e aggiungere un'altra clip su un'altra lama o utilizzare i pesi adesivi.

In ottemperanza alle direttive: 2012/19/UE e 2015/863/UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo del cassonetto barrato riportato sulla confezione indica che il prodotto al termine della sua vita utile sarà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che abbia raggiunto la fine della sua vita utile deve essere consegnato ai centri di smaltimento rifiuti specializzati nella raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche, oppure restituito al rivenditore al momento dell'acquisto di apparecchiature nuove simili, in uno per una base. Un'adeguata raccolta differenziata per la successiva messa in servizio delle apparecchiature avviate al riciclaggio, al trattamento e allo smaltimento in modo ecocompatibile aiuta a prevenire possibili effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo dei rifiuti dei componenti che compongono il dispositivo. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione di sanzioni amministrative a norma di legge.
