Caractéristiques techniques	Ventilateur de type Create WIND PROP, conçu pour une utilisation domestique et professionnelle.
Dimensions	Dimensions compactes pour un placement facile dans divers espaces.
Puissance	Puissance adaptée pour un refroidissement efficace.
Modes de fonctionnement	Plusieurs vitesses de ventilation pour un confort personnalisé.
Utilisation	Idéal pour rafraîchir les pièces, les bureaux ou lors d'événements.
Maintenance	Nettoyage régulier des grilles et des pales recommandé pour un fonctionnement optimal.
Réparation	Consulter le service après-vente pour toute réparation nécessaire.
Sécurité	Équipé de protections contre les surchauffes et les courts-circuits.
Informations générales	Produit léger et facile à déplacer, idéal pour une utilisation saisonnière.

FOIRE AUX QUESTIONS - WIND PROP Create

Comment assembler le ventilateur Create WIND PROP ?

Suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de bien fixer les pales au moteur et de brancher les câbles correctement.

Le ventilateur ne s'allume pas, que faire ?

Vérifiez que le ventilateur est correctement branché à une prise de courant fonctionnelle. Assurez-vous également que l'interrupteur est en position 'ON'.

Comment nettoyer le ventilateur ?

Débranchez le ventilateur avant de le nettoyer. Utilisez un chiffon doux pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs.

Le ventilateur fait du bruit, est-ce normal ?

Un léger bruit est normal, mais si le bruit est fort ou inhabituel, vérifiez que les pales sont bien fixées et qu'il n'y a pas d'obstructions.

Comment régler la vitesse du ventilateur ?

Utilisez le bouton de réglage de la vitesse situé sur le panneau de contrôle du ventilateur. Vous pouvez choisir entre plusieurs niveaux de vitesse.

Le ventilateur ne tourne pas en mode oscillation, que faire ?

Vérifiez que le mode oscillation est activé. Si le problème persiste, assurez-vous qu'il n'y a pas d'obstacles bloquant le mouvement.

Y a-t-il une garantie pour le ventilateur Create WIND PROP ?

Oui, le ventilateur est couvert par une garantie de deux ans contre les défauts de fabrication. Conservez votre reçu pour toute réclamation.

Comment contacter le service client ?

Vous pouvez contacter le service client via notre site web ou par téléphone au numéro indiqué dans le manuel d'utilisation.

MODE D'EMPLOI WIND PROP Create

Exigences d'emplacement et d'installation 30

Conseils de mécanicien 30

Conseils électriques 30

Consignes de sécurité 31

Liste des pièces 32

Télécommande 33

Instructions d'installation 34

Préparation de l'installation 34

Installation du support de montage 34

Emplacement du récepteur 35

Assemblage de la lame 35

Ensemble léger 36

Vérifier l'installation 37

INDEX

ITALIANO

Merci d'avoir choisi notre ventilateur de plafond. Avant d'utiliser cet appareil et pour garantir sa meilleure utilisation, veuillez lire attentivement la notice.

Les mesures de sécurité répertoriées ici réduisent le risque d'incendie, de choc électrique et de blessure lorsqu'elles sont correctement suivies. Veuillez conserver le manuel dans un endroit sûr pour référence future, ainsi que le reçu de vente et la boîte. Le cas échéant, remettez ces instructions au futur propriétaire de l'appareil.

Suivez toujours les instructions de sécurité de base et les mesures de prévention des risques lorsque vous utilisez un appareil électrique. Le fabricant ne sera pas responsable de tout dommage résultant du non-respect par l'utilisateur de ces instructions.

EXIGENCES D'EMPLACEMENT ET D'INSTALLATION

CONSEILS DE MÉCANICIEN

• Conformément aux règles de sécurité, le point le plus bas des pales du ventilateur doit être à au moins 2,3 mètres du sol.
• Assurez-vous que l'emplacement choisi ne permet pas aux lames rotatives d'entrer en contact avec des objets.
• Vérifiez que les solives du plafond sont sécurisées, suffisamment grandes et solides pour supporter le poids du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de blessure, assurez-vous que le support de montage du ventilateur est fixé directement à la structure du bâtiment. Ne pas monter dans une boîte de distribution.
• Le support de montage doit être solidement boulonné à une structure de support, telle qu'un toit en béton, une structure en acier ou une charpente en bois. Si une charpente en bois est ajoutée, elle doit être clouée ou vissée solidement entre deux solives.
• Pour réduire le risque de blessures corporelles et de dommages matériels, ne pliez pas et n'endommagez pas la tige verticale ou les pales du ventilateur lors de la manipulation ou de l'installation du ventilateur. Si vous détectez des dommages sur le produit, contactez notre service après-vente avant de procéder à l'installation du ventilateur.
• Assurez-vous que le ventilateur est solidement fixé au plafond. Toutes les vis de fixation doivent être vérifiées et resserrées chaque fois que nécessaire avant de démarrer le ventilateur.

CONSEILS ÉLECTRIQUES

• Coupez l'alimentation avant d'effectuer des travaux sur le ventilateur de plafond et coupez le disjoncteur. Pour éviter tout risque de choc électrique, vérifiez que l'alimentation est coupée au niveau de la boîte à fusibles ou du panneau de disjoncteurs avant le câblage.
• Le ventilateur, le support de montage et l'équipement d'éclairage doivent être connectés à une terre. Vérifiez que toutes les épissures sont bien isolées.
• Vérifiez et confirmez que toutes les connexions sont correctes et sécurisées. Une fois toutes les connexions électriques effectuées, rangez tous les câbles en toute sécurité.
• N'essayez pas de contrôler ce ventilateur à partir d'un interrupteur mural ou d'une télécommande qui n'est pas approuvé par le fabricant pour une utilisation avec le ventilateur. N'utilisez pas de contrôleur à semi-conducteurs. L'utilisation d'un interrupteur mural ou d'une télécommande non approuvé annulera votre garantie.
• Ne connectez pas le ventilateur de plafond à un variateur.

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité de base suivantes doivent toujours être respectées.

• Pour réduire le risque de blessures, fixez le ventilateur directement à la structure de support du bâtiment en suivant ces instructions et utilisez uniquement le matériel fourni.
• Pour éviter tout risque de choc électrique, avant d'installer votre ventilateur, débranchez l'alimentation en éteignant les interrupteurs d'alimentation du panneau électrique et les interrupteurs muraux associés. S'il n'est pas possible d'éteindre les interrupteurs d'alimentation, utilisez un dispositif d'avertissement tel qu'une étiquette sur le panneau électrique.
• Tous les câbles doivent répondre aux spécifications établies par les codes électriques locaux et nationaux et ANSI/NFPA 70. Si vous n'êtes pas familier avec les installations électriques, consultez un électricien qualifié.
• Ne pliez pas le système de fixation des lames lors de l'installation, de l'inclinaison ou du nettoyage des lames.
• N'insérez pas d'autres objets entre les pales du ventilateur.
• Pour réduire le risque d'incendie, de choc électrique ou de dommages au moteur, n'utilisez pas de régulateur de vitesse à semi-conducteurs avec ce ventilateur. Utilisez uniquement les régulateurs de vitesse d'origine.
• Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de connaissances limitées, à condition qu'ils soient supervisés par une personne responsable de leur sécurité ou ayant été formée à son utilisation. l'appareil en toute sécurité.
• Les enfants ne doivent pas jouer avec cet appareil. Ils ne doivent pas non plus effectuer de tâches de nettoyage et d'entretien à moins d'avoir plus de 8 ans et d'être surveillés. Les enfants doivent être étroitement surveillés lorsqu'ils utilisent un appareil.

NOTE: Les instructions et précautions de sécurité contenues dans ce manuel peuvent ne pas couvrir tous les problèmes et situations possibles. Vous devez comprendre que le bon sens et la prudence sont essentiels lors de l'installation et de l'utilisation du ventilateur.

LISTE DES PIÈCES

• Ouvrez soigneusement l'emballage et retirez les pièces incluses à l'intérieur.
• Placez-les au sol sur un tapis ou un morceau de plastique suffisamment grand pour éviter tout dommage.
• Vérifiez que les objets listés ci-dessous se trouvent à l'intérieur de l'emballage.

Support de montage Lames

Télécommande et contrôleur

Paravent décoratif Panneau de connexion DEL

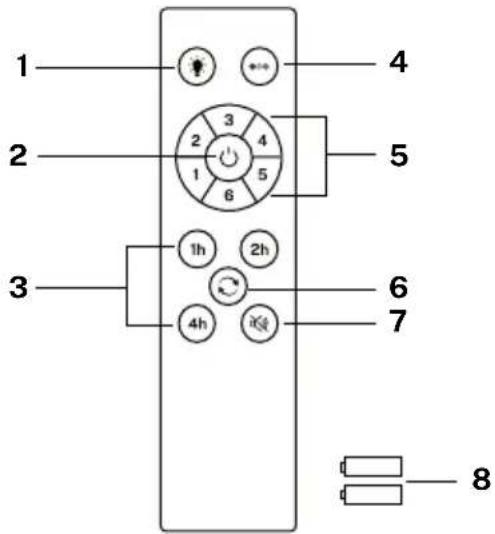

TÉLÉCOMMANDE

1. Lumière
2. Bouton marche/arrêt
3. Minuteur
4. Contrôle de la température de couleur
5. Contrôle de l'intensité du ventilateur
6. Fonction inverse
7. Bouton de désactivation du son
8. Piles (2 x AAA)

1 2 3 4 5 6 7 8

Appairage du contrôleur

1. Eteignez l'interrupteur principal de la pièce où vous avez installé votre ventilateur pendant au moins 10 secondes.
2. Allumez l'interrupteur et vous entendrez un bip, dans les 3 secondes qui suivent, appuyez sur le bouton marche/arrêt et maintenez-le enfoncé jusqu'à ce que vous entendiez un bip.
3. Si le processus d'appairage n'aboutit pas, répétez les étapes ci-dessus après avoir éteint l'interrupteur mural pendant au moins 1 minute.

LUMIÈRE

Allumez et éteignez la lumière du ventilateur, indépendamment de si le ventilateur tourne ou non.

TEMPÉRATURE DE COULEUR

Alterne entre les trois types de températures de couleur de lumière disponibles (chaud, neutre et froid).

ALLUMÉ ÉTEINT

Allumez ou éteignez complètement le ventilateur, indépendamment de si la lumière est allumée ou non.

INTENSITÉ DU VENTILATEUR

Augmente ou diminue la vitesse de rotation des pales du ventilateur.

MINUTEUR

Planifiez l'arrêt automatique en choisissant parmi les options disponibles.

FONCTION INVERSE

Change le sens de rotation des pales du ventilateur. La fonction hiver (tourner à droite) pousse l'air chaud accumulé dans le plafond vers le bas et la fonction été (tourner à gauche) génère une brise qui rafraîchit l'environnement.

DÉSACTIVER LE SON

En appuyant sur le bouton de désactivation du son, vous pouvez faire taire les sons émis par le ventilateur lorsque vous appuyez sur n'importe quelle touche de la télécommande.

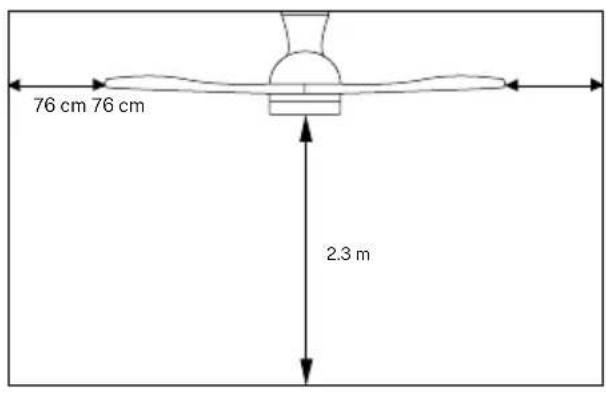

PRÉPARATION DE L'INSTALLATION

76 cm 76 cm 2.3 m

• Pour éviter les blessures et les blessures, assurez-vous que le ventilateur est suspendu à un endroit permettant aux pales d'être à 2,3 m ou plus du sol et à 76 cm du mur ou de l'obstacle le plus proche.
• Assurez-vous que le support de montage est correctement fixé à la structure du bâtiment et peut supporter tout le poids du ventilateur.

INSTALLATION DU SUPPORT DE MONTAGE

• Vérifiez que le plafond sur lequel vous comptez monter le ventilateur est stable et capable de supporter en toute sécurité le poids du ventilateur.
• Ne fixez pas le support de montage directement sur des plafonds de moins de 10 mm pour éviter tout risque de desserrage et de sortie de la vis.

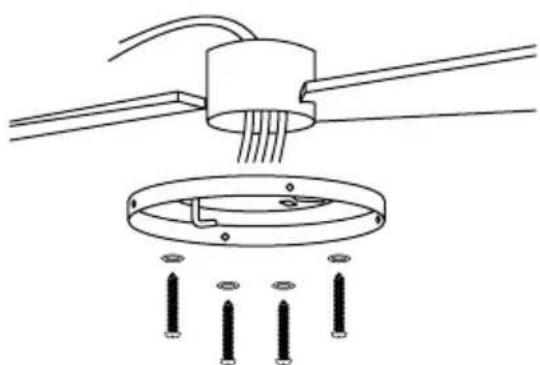

Percez les trous nécessaires, puis fixez le support de montage avec les vis à bois et les rondelles aux joints du plafond.

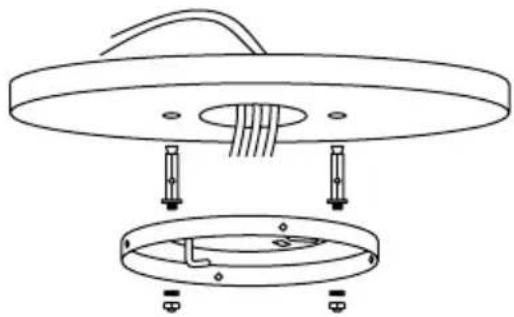

Percez des trous avec un foret de 8 mm, en fonction de la longueur des vis d'expansion. Ensuite, fixez le support de montage au plafond avec les vis d'expansion.

NOTE: Ce ventilateur peut également être installé dans un faux plafond, pour cela vous devez utiliser des vis de fixation avec levier à ressort (non fournies).

• Marquez la position correcte des trous et fixez le support de montage à l'aide des vis avec chevilles métalliques ou des vis et rondelles adaptées au type de plafond choisi.
• Vérifiez la bonne installation du support avant de suspendre le ventilateur. Le support de montage doit supporter tout le poids du ventilateur.

CONEXÃO DE FIAÇÃO

1. Insérez le pilote à l'intérieur du corps du moteur.
2. Accrochez le corps du moteur au crochet gauche du support de carrosserie et acheminez le câblage de manière à ce qu'il ne soit pas pincé.
3. Positionnez le corps du moteur de manière à ce que les trous s'ajustent, puis vissez les 4 vis du support du corps au corps du moteur.

Note: Assurez-vous que le corps du moteur est parfaitement installé au plafond.

ASSEMBLAGE DE LA LAME

Conseil: Des rondelles pour les vis des lames peuvent être placées sur chaque vis avant d'installer les lames.

s des lames peuvent être placées s lames.

1. Sélectionnez les vis de la lame et fixez la première lame, en alignant les trous du moteur avec les trous de la lame. Vissez la lame pour qu'elle soit bien fixée mais sans trop serrer les vis pour pouvoir placer le reste.

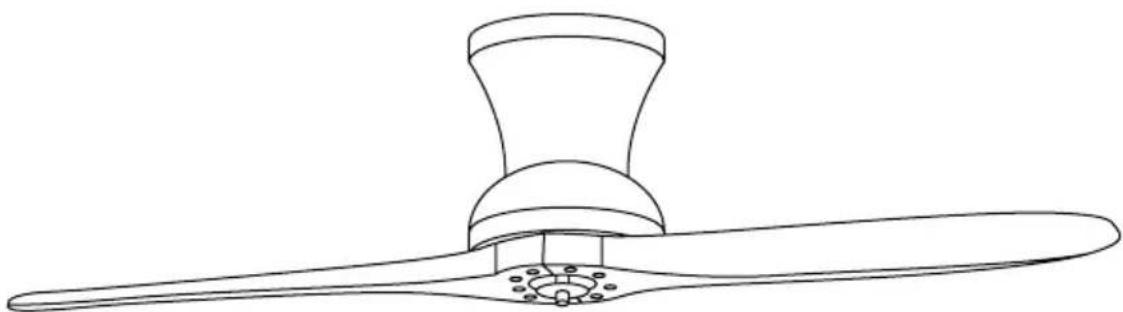

2. Répétez l'étape précédente avec le reste des lames.
3. Une fois toutes les lames en place, serrez complètement les vis pour que les lames soient parfaitement fixées.

• Dévisser une vis de fixation. Fixez le panneau de brassage au bas du ventilateur en insérant les deux autres têtes de vis de fixation dans les fentes en trou de serrure, faites-le pivoter pour l'adapter, puis fixez la vis de fixation précédente en alignant le trou de vis et le trou de serrure au bas du ventilateur, serrez les vis de fixation restantes pour fixer le panneau de connexion.

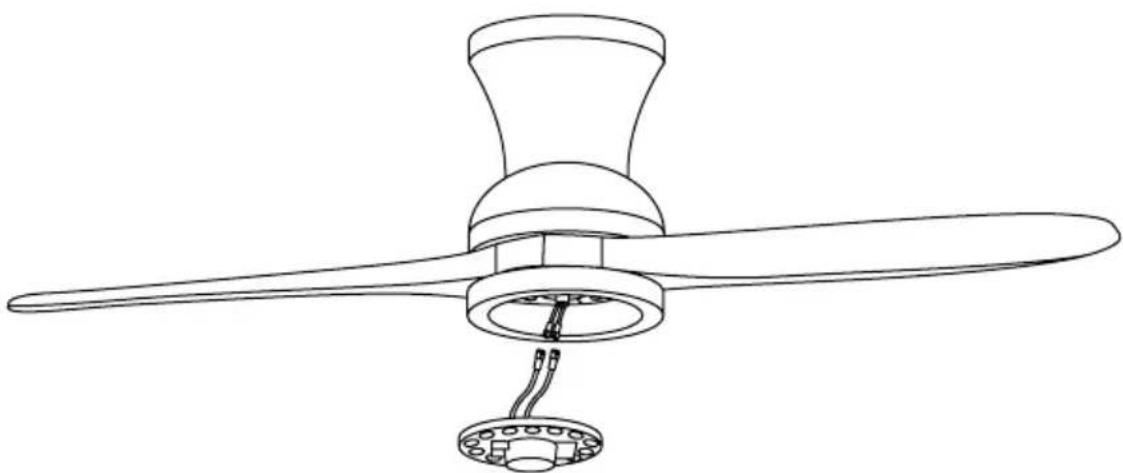

- Connectez les fiches à une seule broche de la carte de dérivation à celles du panneau LED. Le panneau LED est magnétisé de sorte qu'il se fixe au fond de panier en enclenchant simplement les deux pièces ensemble.

Noter: Lors de l'installation ou du retrait de la carte LED, veillez à ne pas toucher les languettes isolantes. Ne pas trop serrer ou serrer les vis car cela pourrait endommager les languettes isolantes.

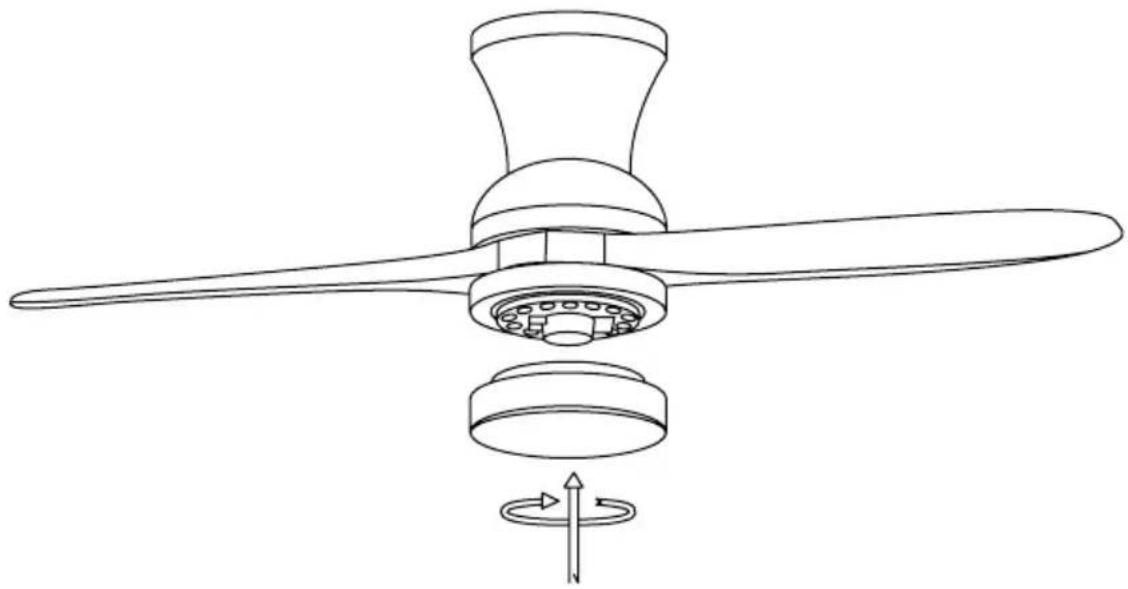

- Enfilez l'abat-jour décoratif sur la plaque LED et fixez-le avec des clips décoratifs et des écrous.

- Vérifiez le bon fonctionnement du ventilateur, en vérifiant qu'il n'y a pas de mouvement étrange ou de désalignement dans aucune partie du ventilateur.

- Dans le cas où tout type de bourdonnement/vibration peut être remarqué, vous pouvez ajuster les lames avec le kit d'équilibrage qui a des contrepoids autocollants et des clips en « u ». Vous pouvez placer le clip au centre de n'importe quelle lame et vérifier si les vibrations diminuent.

- Allumez le ventilateur et vérifiez. Si aucun changement n'est visible, éteignez le ventilateur et ajoutez un autre clip sur une autre lame ou utilisez les poids adhésifs.

Conformément aux directives : 2012/19/UE et 2015/863/UE sur la limitation de l'utilisation de substances dangereuses dans les équipements électriques et électroniques, ainsi que leur élimination des déchets. Le symbole de la poubelle barrée figurant sur l'emballage indique que le produit en fin de vie utile sera collecté en tant que déchet séparé. Par conséquent, tout produit ayant atteint la fin de sa durée de vie doit être livré à des déchetteries spécialisées dans la collecte sélective des déchets d'équipements électriques et électroniques, ou retourné au revendeur lors de l'achat d'un équipement neuf similaire, en un seul pour une base. Une collecte séparée appropriée pour la mise en service ultérieure des équipements envoyés pour recyclage, traitement et élimination dans le respect de l'environnement permet d'éviter d'éventuels effets négatifs sur l'environnement et la santé et optimise le recyclage et la réutilisation des déchets des composants qui composent l'appareil. L'élimination abusive du produit par l'utilisateur implique l'application de sanctions administratives conformément aux lois.
