Tipo de produto	Kit de montagem para antena Starlink (Wedge Mount Kit)
Marca	StarIink
Modelo	Wedge Mount Kit
Categoria	Roteador (acessório de montagem)
Dimensões aproximadas	30 x 20 x 10 cm
Peso aproximado	1 kg
Alimentação	Nenhuma (kit mecânico)
Função principal	Fixação e inclinação da antena Starlink (inclinação de 8° para evacuação de chuva)
Materiais	Metal (parafusos, cavilhas, porcas) e borracha (anilhas de vedação)
Manutenção e limpeza	Enxaguar com água doce, verificar regularmente a vedação e o mastique nas fixações
Segurança	Desconectar a antena antes da instalação; não usar durante tempestade; precauções ao perfurar (evitar fios, pregos, tubulações); proteção contra raios recomendada
Peças sobressalentes e reparabilidade	Parafusos para metal, parafusos de cavilha, porcas cegas, anilhas, cavilhas de ombro; peças disponíveis na loja Starlink
Informações gerais	Instalação em superfície horizontal sólida; distância mínima de 4 m entre antenas de satélite; não compatível com montagem vertical; uso móvel possível com precauções

Perguntas frequentes - Wedge Mount Kit StarIink

Posso instalar o Wedge Mount Kit em um veículo ou barco?

Sim, mas com precauções adicionais. Certifique-se de que o suporte está fixado em uma superfície horizontal sólida e que a antena tem uma visão desobstruída. Respeite as regulamentações locais e de transporte. Um equipamento mal fixado pode causar acidentes graves.

Qual é a distância mínima entre duas antenas Starlink?

Recomenda-se manter uma distância de separação mínima de 4 metros (14 pés) entre as antenas de satélite para evitar interferências.

Quais são as precauções de segurança ao perfurar para a instalação?

Use proteção para os olhos, mãos e rosto. Evite perfurar pregos, fios elétricos ou tubulações de água. Perfure levemente em ângulo descendente de dentro para fora e aplique cuidadosamente mastique de vedação para evitar infiltrações.

Como proteger a antena Starlink contra raios?

Se você estiver em uma área sujeita a raios, instale um sistema externo de proteção (para-raios, haste de aterramento, dispositivo antissurto). Em caso de tempestade, desconecte o cabo de alimentação e o cabo da antena para evitar danos.

Como passar o cabo da antena Starlink para o interior?

Use uma broca chata de 19 mm para perfurar um buraco. Molhe o tubo de perfuração com água com sabão, perfure lentamente, depois passe o cabo. Instale a junta de borracha e a base de plástico fornecidas, depois aparafuse e aplique mastique de silicone para vedação.

Que manutenção é necessária para o kit de montagem?

Verifique regularmente o estado do mastique nas fixações e enxágue a antena com água doce para evitar acúmulo de sal ou resíduos. Não deixe água salgada estagnar ao redor da antena.

Por que a antena deve ser inclinada em 8°?

A inclinação de 8° impede o acúmulo de chuva na superfície da antena. Uma instalação vertical (por exemplo, em uma chaminé) não funcionará corretamente.

Quais ferramentas são necessárias para a instalação?

Você precisará de uma furadeira, brocas (2 mm, 6,5 mm, 13 mm conforme a opção), de uma chave de soquete de 11,1 mm, chaves hexagonais (2,4 mm, 3,2 mm, 4,8 mm), de um lápis, de mastique silicone e eventualmente de um estilete.

Como escolher entre as opções de fixação (parafusos para metal, parafusos de cavilha, porcas cegas)?

Use os parafusos para metal com porcas se tiver acesso à parte traseira da superfície. Os parafusos de cavilha são adequados para madeira/contraplacado (espessura mín. 6 mm). As porcas cegas são para superfícies compostas (espessura 4,5 a 7,9 mm). Escolha conforme sua superfície de montagem.

A garantia cobre danos causados por raios?

Não, a garantia não cobre danos devidos a raios, sobretensão, incêndio, inundação, granizo, tempestade de vento, terremoto ou outras forças da natureza. Tome as precauções recomendadas para proteger seu equipamento.

MANUAL DE UTILIZADOR Wedge Mount Kit StarIink

Caso não se sinta confortável com qualquer parte do processo de instalação, não experimente realizá-lo e contacte um profissional para instalar a Starlink. A Starlink não é responsável por eventuais lesões ou danos materiais causados pelo processo de instalação.

Tenha em atenção que condições climatéricas rigorosas (por exemplo, chuva intensa, neve ou vento) podem afetar a sua ligação à Internet por satélite, podendo resultar em velocidades mais baixas ou numa rara Interrupção do serviço.

A Starlink deteta e derrete neve que caia diretamente sobre si mesma; no entanto, neve acumulada em redor da Starlink poderá bloquear o campo de visão. Recomendamos a instalação da Starlink num local que evite a acumulação de neve e outras obstruções que possam bloquear o campo de visão.

O seu suporte deve ser instalado sobre uma superfície horizontal, dando à sua Starlink uma inclinação de 8º para evitar a acumulação de água da chuva. Montar a sua Starlink numa posição vertical (por exemplo, ao lado da sua chaminê), não permitirá que esta funcione.

CONDIÇÕES DE INSTALAÇÃO

AVISO! O router/fonte de alimentação da Starlink está classificado tanto para utilização interior como para utilização exterior. Consulte as informações sobre as especificações ambientais da sua Starlink e respetivos acessórios nos Avisos Regulamentares do seu kit da Internet da Starlink.

Kit de Instalação para Utilização em Veículos em Movimento

Tome especial cuidado se instalar uma Starlink que val ser usada num veículo ou embarcação em movimento. Certifique-se que o suporte é instalado sobre uma superfície estruturalmente sólida e horizontal, afastado de outros equipamentos, para dar à sua Starlink uma vista desimpedida do céu. A queda de um equipamento na estrada ou fora de uma embarcação devido a más práticas de instalação pode causar acidentes graves, resultando em lesões corporais, não monte a Starlink em nenhum veículo ou embarcação se este não estiver estável, ou se não puder ser devidamente fixo, tal como descrito neste guia. Certifique -se que a instalação no veículo ou embarcação está em conformidade com os regulamentos locais do Departamento de Transportes ou Marinha.

Aviso de Co-localização de Sistemas por Satélite

Os utilizadores devem manter uma distância de separação mínima de 14" (4 m) entre as antenas do salélite.

AVISOS DE SEGURANÇA

AVISO! Para reduzir o risco de lesões, choque elétrico ou Incêndio, siga as precauções de segurança básicas, incluindo:

• Certifique-se de que a corrente do produto está desligada antes de aceder, mover ou instalar a Starlink (ou seja, a "Dishy McFlatface"). A Starlink contém peças móveis quando ligada à corrente.
• Ligue o cabo de alimentação a uma tomada de CA que esteja sempre facilmente acessível. Se o cabo de alimentação tiver uma ficha de 3 pinos, ligue o cabo a uma tomada de 3 pinos (com ligação à terra).
• Utilize apenas o transformador de CA e o cabo de alimentação fornecidos com o sistema ou comprados no SpaceX.
• Não utilize este produto com um cabo de alimentação danificado. Se o cabo de alimentação estiver danificado, substitua-o antes de utilizar este produto.
• Durante o funcionamento, não deixe o transformador de CA entrar em contacto com a pele ou com uma superfície macia, por exemplo, tapeles ou peças de vestuário. O produto e o transformador de CA estão em conformidade com os limites da temperatura da superfície acessíveis ao utilizador e definidos pelas normas de segurança aplicáveis.
• Evite utilizar este produto durante uma tempestade com relâmpagos. Corre o risco remoto de sofrer choque elétrico por queda de ralo. Não opere este produto se constalar a presença de crepitações, sibilos, estalidos, um forte odor ou fumo a sair de qualquer peça do sistema. Desligue o sistema, desligue-o da fonte de alimentação e contacte o Serviço de Apoio ao cliente da Starlink para pedir assistência.

AVISOI Para evitar lesões e danos materiais durante a perfuração, tenha cuidado e siga os procedimentos de segurança básicos, incluindo:

• Utilize proteção apropriada nos olhos, mãos e rosto.
• Evite pernos, cablagem elétrica e canos de água durante a perfuração. A perfuração destes elementos pode dar origem a incêndios, choques elétricos, ferimentos ou morle.
• Perfure num ângulo ligeiramente descendente, do interior para o exterior da casa, e aplique bastante vedante. Uma perfuração ou selagem incorretas podem dar origem a danos e/ou à entrada de água e insetos.

Sistema para-rajos

Se a Starlink for utilizada numa área propensa à queda de ralos, um sistema para ralos externo (para-raios, elétrodo de terra, protetor contra sobretensão, etc.) poderá reduzir a suscetibilidade do produto aos relâmpagos. Para maior proteção durante uma tempestade com relâmpagos, ou quando a antena ficar sem vigilância e utilização durante longos períodos, desligue o produto da tomada de parede e desligue o cabo da antena. Deste modo, poderá prevenir danos no produto devido a relâmpagos e a sobretensão na rede elétrica.

A garantia não abrange os danos causados por:
- Raios, sobretensão na rede elétrica, incêndios, inundações, granizo, tempestades de vento, sismos, meteoros, tempestades solares, dinossauros ou outras forças da natureza.
- Acidente, utilização Indevida, abuso ou alterações.
- Manutenção incorreta ou negligente.

Para obter mais informações sobre segurança, regulamentação, rotulagem e eliminação, consulte os Avisos Regulamentares no kit principal da Internet. As informações contidas neste documento estão sujeitas a alteração sem aviso prévio. O SpaceX não é responsável por erros técnicos ou editoriais, nem por omissões contidas neste documento.

PORTUGUÊS (BRASIL)

Se você não sente segurança para realizar alguma parte do processo de instalação, não tente. Entre em contato com um profissional para instalar a Starlink. A Starlink não se responsabiliza por lesões ou danos à propriedade causados pelo processo de instalação.

Esteja ciente de que o clima severo (como chuvas, neve ou ventos fortes) pode afetar a conexão de Internet do satélite, possivelmente resultando em velocidades menores ou, raramente, em interrupções.

A Starlink detectará e derreterá a neve que cai diretamente sobre ela. Contudo, o acúmulo de neve ao redor da Starlink pode bloquear o campo de visão. Recomendamos instalar a Starlink em um local que evite que o acúmulo de neve e outras obstruções bloqueiem o campo de visão.

Seu suporte deve ser montado em uma superfície horizontal, dando à sua Starlink uma inclinação de 8º para evitar o acúmulo de chuva. Montar sua Starlink na posição vertical (por exemplo, na lateral da chaminé) não permitirá que ela funcione.

CONDIÇÕES DE INSTALAÇÃO

ADVERTÊNCIA! O roteador e a fonte de alimentação do Starlink têm capacidade para uso interno e externo. Consulte os Avisos regulatórios no kit de Internet do Starlink para obter informações sobre especificações ambientais do Starlink e de seus acessórios.

Instalação do kit para uso em veículos em movimento

Tome cuidado extra ao instalar uma Starlink a ser usada em um veículo ou embarcação em movimento. Certifique-se de que o suporte esteja instalado em uma superfície horizontal e estruturalmente sólida, longe de outros equipamentos para dar à sua Starlink uma visão clara do céu. Equipamentos que caiam na estrada ou para fora de uma embarcação devido a práticas de instalação inadequadas podem causar acidentes graves, resultando em lesões corporais. Não monte a Starlink em qualquer veículo ou embarcação se não estiver estável ou se não puder ser fixada adequadamente conforme descrito neste guia. Certifique-se de que a instalação no veículo ou embarcação esteja em conformidade com o Departamento de Transporte local ou com os regulamentos marítimos.

Aviso de colocalização de sistemas de satélite

Os usuários devem manter uma distância mínima de 4 m de separação entre as antenas de satélite.

AVISOS DE SEGURANÇA

ADVERTÊNCIA! Para reduzir o risco de lesões, choque elétrico ou incêndio, siga as precauções básicas de segurança, como:

• Certifique-se de que a energia do produto está desconectada antes de acessar, mover ou instalar a Starlink (também chamada de "Dishy McFlatface"). Quando Ilgada, a Starlink contém peças móvels.
• Conecte o cabo de alimentação a uma tomada CA que esteja sempre acessível. Se o cabo de alimentação tiver um plugue com 3 pinos, conecte o cabo em uma tomada para 3 pinos aterrada.
• Use somente o adaptador CA e o cabo de alimentação fornecidos com o sistema ou comprados da SpaceX.
• Não coloque o produto em funcionamento com o conjunto do cabo de alimentação danificado. Se o cabo de alimentação estiver danificado, faça a substituição antes de usar o produto.
• Durante a operação, não deixe que o adaptador CA entre em contato com a pele ou superfícies macias, como tapeões/carpeês ou roupas. O produto e o adaptador CA estão em conformidade com os limites de temperatura de superfícies acessíveis ao usuário definidos pelas normas de segurança aplicáveis.
• Evite usar este produto durante uma tempestade elétrica. Existe um risco remoto de choque elétrico causado por raios. Não coloque o produto em funcionamento se perceber estalos, zumbidos, estouros, cheiros fortes ou fumaça saindo de qualquer parte do sistema. Desligue o sistema, desconecte a fonte de energia e entre em contato com o suporte ao cliente da para obter ajuda.

ADVERTÊNCIA! Para evitar ferimentos de pessoas e danos à propriedade, ao perfurar, tome cuidado e siga os procedimentos básicos de segurança, como: - Use proteção adequada para os olhos, as mãos e o rosto.

• Ao perfurar, evite as vigas, a fiação elétrica e a tubulação de água. A perfuração desses elementos pode causar incêndios, chogue, ferimentos ou morte.
• Perfure em um ângulo levemente para baixo da parte interna para a parte externa da casa e aplique o selador de modo adequado. A perfuração e a vedação incorretas podem resultar em entrada de água e/ou insetos e/ou danos.

Protecção contra raios

Se o Starlink for usado em uma área sujeita a raios, um sistema externo de proteção contra raios (pára-ralos, barra de aterramento, protetor de sobretensão etc.) poderá reduzir a suscetibilidade do produto a raios. Para proteção adicional durante uma tempestade com relâmpagos ou quando ele for deixado sem supervisão e sem uso por longos periodos, desconecte o produto da tomada CA e desconecte o cabo da antena. Isso pode evitar danos ao produto causados por ralos e picos de energia.

A garantia não abrange danos devido a:
- Relâmpagos, surtos elétricos, incêndios, inundações, granizo, vendavais, terremotos, meteoros, tempestades solares, dinossauros ou outras forças da natureza.
- Acidente, uso indevido, abuso ou alterações.
- Manutenção inadequada ou negligenciada.

Para obter mais informações sobre segurança, regulamentações, etiquetas e descarte, consulte os Avisos regulamentares no kit de Internet principal. As Informações contidas neste documento estão sujeitas a alterações sem aviso. O SpaceX não se responsabilizará por erros ou omissões técnicas ou editoriais contidos neste documento.

POLSKI

1. Descarregue a aplicação Starlink para o seu telemóvel.
2. Antes da instalação, utilize a ferramenta "Verificar obstruções" na aplicação para identificar o melhor local para um serviço sem interrupções.
3. Instale a sua Starlink.
4. Depois de ligada, confirme que o local de colocação não tem obstruções, analisando os dados enviados pela sua Starlink.
5. Funcionalidades adicionais da aplicação: personalizar definições, receber atualizações, resolver problemas e contactar apolo ao cliente.

TÜRKÇE

1. Baixe o aplicativo Starlink em seu celular.
2. Antes da instalação, use a ferramenta "Verificar obstruções" no aplicativo para identificar o melhor local para obter um serviço continuo.
3. Instale a Starlink.
4. Depois de se conectar, confirme que não há obstruções no local de instalação, examinando os dados vindos da Starlink.
5. Recursos adicionais do aplicativo: personalizar as configurações, receber atualizações, solucionar problemas e entrar em contato com o Suporte.

ΕΛΛΗΝΙΚΑ

1. O suporte deve ser instalado sobre uma superfície estruturalmente sólida e horizontal, afastado de outros equipamentos, para dar à sua Starlink uma vista desimpedida do céu.

NOTA: Não permita que água salgada se acumule à volta da sua Starlink. Verifique periodicamente o selante dos seus parafusos e enxague com água limpa.

1. Escolha o equipamento de instalação para a sua superfície de montagem:

- Opção 1: Máquina de aparafusar parafusos e porcas — para superfícies com acesso traseiro

NOTA: Os parafusos para máquina de aparafusar incluídos podem acomodar superfícies de montagem até 11,4 mm de espessura. O equipamento de substituição deve ser uma rosca M6, Grau 2, ou melhor. O parafuso deve sobressair 2 roscas ou mais da porca. Use aço inoxidável 316 em ambientes marítimos.

- Opção 2: Pernos de madeira sextavados — para madeira ou contraplacado

NOTA: Os pernos de madeira sextavados trabalham com uma espessura de superfície mínima de 6 mm de espessura.

- Opção 3: Roscas e parafusos de furo cego para máquina de aparafusar – para superfícies compostas

NOTA: As porcas de furo cego trabalham com 4,5 a 7,9 mm de espessura.

1. Para utilização num veículo, oriente o seu suporte por forma à extremidade inferior apontar para a frente.

PORTUGUÊS (BRASIL)

1. Seu suporte deve estar instalado em uma superfície horizontal e estruturalmente sólida, longe de outros equipamentos para dar à sua Starlink uma visão clara do céu.

OBSERVAÇÃO: não permita que a água salgada se acumule ao redor da sua Starlink. Verifique periodicamente o selante em seus fixadores e enxágue com água limpa.

1. Escolha o hardware de instalação para sua superfície de montagem:

- Opção 1: Parafusos da máquina e porcas — para superfícies com acesso traseiro

OBSERVAÇÃO: os parafusos da máquina incluídos podem acomodar superfícies de montagem de até 11,4 mm de espessura. O hardware de substituição deve ser de rosca M6, grau 2 ou melhor. O parafuso deve sobressair da porca por 2 voltas da rosca ou mais. Use aço inoxidável 316 em ambientes marinhos.

- Opção 2: Parafusos retardadores — para madeira ou compensado

OBSERVAÇÃO: os parafusos retardadores funcionam em uma espessura de superfície mínima de 6 mm.

- Opção 3: Porcas cegas e parafusos da máquina — para superfícies compostas

OBSERVAÇÃO: as porcas cegas funcionam em superfícies de 4,5 a 7,9 mm de espessura.

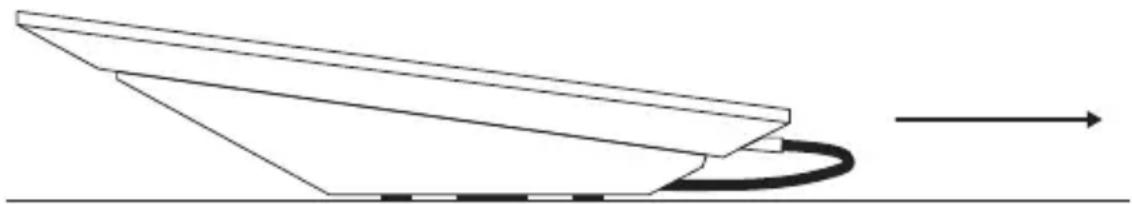

1. Para uso em um veículo, oriente seu suporte de forma que a extremidade inferior esteja apontando para frente.

Parafusos de ombro (x2)

Parafusos (x2) com 13 mm de comprimento

Parafusos da maquina (x2) de 13 mm de comprimento

Arruelas de vedação (x4)

Passagem do Cabo Pelo Kit

Kit de passagem de cabos

Pernos de Madeira Sextavados (x4)

Parafusos retardadores (x4)

Parafusos (x4) com 25 mm de comprimento

Parafusos da máquina (x4) de 25 mm de

comprimento

Opção 1 - Parafusos e Porcas

1. Usando o Wedge Mount como guia, marque os locais dos quatro orifícios de canto com o lápis e remova o suporte.
2. Perfure quatro orifícios de 6,5 mm através da superfície nos locais assinalados. Remova as rebarbas em torno dos orifícios e certifique-se que a superfície se encontra livre de detritos.
3. Coloque porcas de vedação de borracha sobre os orifícios, seguidas pelo suporte. Aplique livremente selante de silicone para encher os orifícios do suporte.
4. Instale uma porca em cada um dos quatro parafusos e aplique selante de silicone nas roscas. Insira os quatro parafusos no suporte e nos orifícios pré-furados.
5. Instale uma arruela e uma porca em cada parafuso e aperte. Use uma broca de aperto de 11,1 mm e uma chave para apertar os parafusos a mais de 1/4 de volta; não aperte em excesso.

Opção 2 – Pernos de Madeira Sextavados

1. Usando o Wedge Mount como guia, marque os locais dos quatro orifícios de canto com o lápis e remova o suporte.
2. Perfure quatro orifícios de 2,4 mm através da superfície nos locais assinalados. Remova as rebarbas em torno dos orifícios e certifique-se que a superfície se encontra livre de detritos.
3. Coloque porcas de vedação de borracha sobre os orifícios, seguidas pelo suporte. Aplique livremente selante de silicone para encher os orifícios do suporte.
4. Aplique selante de silicone nas roscas e insira os pernos de madeira sextavados numa arruela. Utilize o berbequim com a broca de aperto de 11,1 mm para apertar os parafusos a \~90%.
5. Use a chave de caixa para apertar os parafusos a mais de 1/4 de volta; não aperte em excesso.

Opção 3 – Parafusos e Porcas de Furo Cego

1. Usando o Wedge Mount como guia, marque os locais dos quatro orifícios de canto com o lápis e remova o suporte.
   NOTA: As porcas de furo cego trabalham com 4,75 a 7,85 mm de espessura.
2. Perfure quatro orifícios de 13 mm através da superfície nos locais assinalados. Remova as rebarbas em torno dos orifícios e certifique-se que a superfície se encontra livre de detritos.
3. Aplique selante de silicone dentro e à volta dos orifícios e insira as porcas de furo cego. A base da porca de furo cego deve estar nivelada com a superfície de instalação.
4. Instale uma porca em cada um dos quatro parafusos e aplique selante de silicone nas roscas. Insira os quatro parafusos no suporte e as porcas de furo cego.
5. Use uma chave de caixa de 11,1 mm para apertar os parafusos a mais de 1/4 de volta; não aperte em excesso. Certifique-se que as porcas de furo cego estão totalmente colapsadas no interior da superfície de montagem.

Encaminhe o seu Cabo

Se quiser encaminhar o seu cabo através de uma superfície exterior usando o passador de cabos fornecido por meio do kit, siga os passos abaixo. Caso contrário, encaminhe o seu cabo para o interior e avance para a secção seguinte, instale a Starlink.

NOTA: O cabo da Starlink incluído tem 8 m. Pode encontrar comprimentos de cabos diferentes na Loja da Starlink em shop.starlink.com.

1. Use a ponta de broca chata de 19 mm para perfurar um orifício de passagem para o interior do cabo da Starlink. Remova as rebarbas em torno do orifício e certifique-se que a superfície se encontra livre de detritos.
2. Humedeça o tubo do berbequim com água e sabão e perfure lentamente um orifício de passagem a meio da ficha de borracha.
3. Usando o X-ato, corte a ficha de borracha do orifício do cabo até á parede externa.
4. Encaminhe o seu cabo a partir do exterior através do orifício perfurado. Coloque a junta da base de borracha à volta do orifício de montagem.
5. Combine as duas metades da base de plástico e monte na junta de borracha, garantindo o alinhamento com os orifícios da junta.

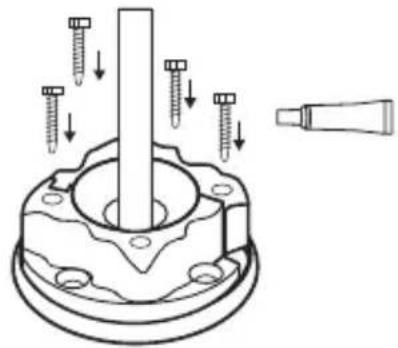

Encaminhe o seu Cabo

1. Aparafuse a base com os 4 parafusos de madeira.
2. Enrole a ficha de borracha em torno do cabo e empurre-a contra a base. Deixe 0,5 m de cabo de fora.
3. Combine as duas metades do invólucro exterior e assente sobre a base, certificando-se que os orifícios do invólucro interno e externo se encontram alinhados.
4. Aplique selante de silicone nos quatro parafusos e aperte manualmente até ficarem bem fixos.

1. Posicione a sua Starlink ao contrário sobre uma superfície limpa, livre de detritos. Humedeça as trava-porcas com rebaixo com a trava-porcas e instale-as nos orifícios roscados junto à porta do cabo. Use uma chave hexagonal de 3,2 mm para apertar os parafusos manualmente.

2. Alinhe os parafusos com rebaixo na ranhura na parte inferior do suporte. Empurre para baixo e deslize a Starlink para a frente por forma a trancar no devido lugar.

3. Humedeça as roscas dos parafusos de 13 mm de comprimento com o trava-porcas e instale-as nos dois orifícios restantes com duas arruelas para fixar a Starlink. Use a chave hexagonal de 4,8 mm para apertar os parafusos até ficarem bem fixos mais 1/4 de volta; não aperte demasiado.

NOTA: Certifique-se de que está a usar parafusos com 12,7 mm de comprimento. Parafusos mais compridos podem danificar a Starlink.

1. Ligue o cabo da Starlink à porta na parte inferior da Starlink.

NOTA: Não faça voltas acentuadas com o seu cabo, use um raio de curvatura mínimo de 50 mm.

Opção 1 - Parafusos da máquina e porcas

1. Usando o Wedge Mount como guia, marque os quatro locais dos orifícios nos cantos com o lápis e remova o suporte.
2. Faça quatro furos de 6,5 mm na superfície nos locais marcados. Remova as rebarbas ao redor dos furos e certifique-se de que a superfície esteja livre de detritos.
3. Coloque as arruelas de vedação de borracha sobre os orifícios seguidos pelo suporte. Aplique generosamente selante de silicone para preencher os orifícios no suporte.
4. Insira uma arruela em cada um dos quatro parafusos da máquina e aplique selante de silicone nas roscas. Insira os quatro parafusos da máquina no suporte, nos furos pré-perfurados.
5. Insira uma arruela e uma porca em cada parafuso da máquina e aperte. Use o soquete de 11,1 mm e a chave para apertar os parafusos até que fiquem firmes com mais 1/4 de volta; não aperte demais.

Opção 2 - Parafusos retardadores

1. Usando o Wedge Mount como guia, marque os quatro locais dos orifícios nos cantos com o lápis e remova o suporte.
2. Faça quatro furos de 2,4 mm na superfície nos locais marcados. Remova as rebarbas ao redor dos furos e certifique-se de que a superfície esteja livre de detritos.
3. Coloque as arruelas de vedação de borracha sobre os orifícios seguidos pelo suporte. Aplique generosamente selante de silicone para preencher os orifícios no suporte.
4. Aplique selante de silicone nas roscas e insira os parafusos com uma arruela. Use a broca com soquete de 11,1 mm para introduzir até aprox. 90% dos parafusos.
5. Use a chave soquete para apertar os parafusos até que fiquem firmes e faça mais 1/4 de volta; não aperte demais.

Opção 3 - Porcas cegas e parafusos da máquina

1. Usando o Wedge Mount como guia, marque os quatro locais dos orifícios nos cantos com o lápis e remova o suporte.
   OBSERVAÇÃO: as porcas cegas funcionam em superfícies de 4,75 a 7,85 mm de espessura.
2. Faça quatro furos de 13 mm na superfície nos locais marcados. Remova as rebarbas ao redor dos furos e certifique-se de que a superfície esteja livre de detritos.
3. Aplique selante de silicone dentro e ao redor dos furos e insira as porcas cegas. A base da porca cega deve estar nivelada com a superfície de instalação.
4. Insira uma arruela em cada um dos quatro parafusos da máquina e aplique selante de silicone nas roscas. Insira os quatro parafusos da máquina no suporte e nas porcas cegas.
5. Use a chave soquete de 11,1 mm para apertar os parafusos até que fiquem firmes e faça mais 1/4 de volta; não aperte demais. Certifique-se de que as porcas cega estejam totalmente recolhidas no lado interno da superfície de montagem.

Se você quiser passar o cabo por uma superfície externa usando o kit de passagem de cabo fornecido, siga as etapas abaixo. Caso contrário, passe seu cabo para o interior e pule para a seção a seguir, Instalar a Starlink.

OBSERVAÇÃO: o cabo da Starlink incluído é de 8 m. Diferentes comprimentos de cabo podem ser encontrados na Loja da Starlink em shop.starlink.com.

1. Use a broca plana de 19 mm para fazer um furo de folga no interior para o cabo da Starlink. Remova as rebarbas ao redor do furo e certifique-se de que a superfície esteja livre de detritos.
2. Molhe o tubo de perfuração com água e sabão e perfure lentamente um furo de folga no meio do plugue de borracha.
3. Usando o cortador de caixa, corte o plugue de borracha do furo do cabo até a parede externa.
4. Passe o cabo do lado de fora pelo orifício perfurado. Coloque a junta da base de borracha ao redor do orifício de montagem.
5. Combine as duas metades da base plástica e monte-as na junta de borracha, garantindo o alinhamento com os orifícios da junta.

1. Aparafuse a base com os 4 parafusos de madeira.
2. Enrole o plugue de borracha ao redor do cabo e pressione-o na base. Deixe 0,5 m de cabo do lado de fora.
3. Combine as duas metades do revestimento externo e posicione-os na base, garantindo que os orifícios do revestimento interno e do revestimento externo estejam alinhados.
4. Aplique selante de silicone nos quatro parafusos da máquina e aperte-os com a mão até que estejam firmes.

1. Coloque sua Starlink virada para baixo em uma superfície limpa e livre de detritos. Molhe as roscas dos parafusos de ombro com o trava rosca e insira-os nos orifícios rosqueados próximos à porta do cabo. Use uma chave sextavada de 3,2 mm para apertar os parafusos à mão.

2. Alinhe os parafusos de ombro na abertura de chaveta da parte inferior do suporte. Empurre para baixo e deslize a Starlink para frente para travá-la no lugar.

3. Molhe as roscas dos parafusos da máquina de 13 mm de comprimento com trava rosca e insira-os nos dois orifícios restantes com duas arruelas para prender a Starlink. Use a chave sextavada de 4,8 mm para apertar os parafusos e faça mais 1/4 de volta; não aperte demais.

OBSERVAÇÃO: certifique-se de usar os parafusos de 12,7 mm de comprimento. Parafusos mais longos podem danificar a Starlink.

1. Conecte o cabo da Starlink na porta na parte inferior da Starlink.

OBSERVAÇÃO: não faça curvas fechadas com o cabo, use um raio de curvatura mínimo de 50 mm.
