MANUALE UTENTE Wedge Mount Kit StarIink

In caso di dubbi su qualsiasi fase della procedura di installazione dell'antenna Starlink, rivolgersi a un professionista. Starlink non è responsabile per lesioni o danni alla proprietà causati durante la procedura di installazione.

Tenere presente che condizioni meteo avverse quali pioggia intensa, neve o vento possono influenzare la connessione a Internet ed eventualmente rallentare la velocità o, in casi rari, causare interruzioni.

L'antenna Starlink rileverà e scioglierà la neve che cade direttamente su di essa. L'accumulo di neve intorno all'antenna potrebbe tuttavia bloccare il campo visivo. Si raccomanda di installare l'antenna Starlink in una posizione in cui l'accumulo di neve o altre ostruzioni slano limitati e non blocchino il campo visivo.

Il supporto deve essere posizionato su una superficie orizzontale, in modo che l'antenna Starlink abbia un'inclinazione di 8 gradi per impedire l'accumulo di pioggia. Se l'antenna Starlink viene montata in posizione verticale (ad esempio sul lato della canna fumaria), non funzionerà.

CONDIZIONI DI INSTALLAZIONE

ATTENZIONE! Il router/l'alimentatore Starlink è certificato per l'uso in ambienti interni ed esterni. Consultare gli avvisi normativi nel kit Internet di Starlink per ulteriori informazioni sulle specifiche ambientali di Starlink e dei relativi accessori.

Kit di installazione per l'uso su veicoli in movimento

Prestare particolare attenzione quando si installa l'antenna Starlink per l'uso su un veicolo o un'imbarcazione in movimento. Assicurarsi che il supporto sia installato su una superficie orizzontale strutturalmente stabile, lontano da altre apparecchiature, in modo che l'antenna abbia un campo visivo ottimale del cielo. La caduta di apparecchiature su strada o fuori da un'imbarcazione a causa di un'installazione non accurata può causare gravi incidenti, con conseguenti lesioni. Non montare l'antenna Starlink su veicoli o imbarcazioni non stabili o qualora non sia possibile fissarla adeguatamente così come descritto nella presente guida. Assicurarsi che l'installazione sul veicolo o sull'imbarcazione sia conforme alle normative locali maritime o emesse dal Dipartimento di trasporto.

Avviso sul posizionamento adiacente di più sistemi satellitari

È necessario mantenere una distanza minima di 4 m tra le antenne satellitari.

AVVISI DI SICUREZZA

ATTENZIONE! Per ridurre il rischio di lesioni, scosse elettriche o incendi, attenersi alle precauzioni di sicurezza di base, tra cui:

• Assicurarsi che l'allimentazione sia scollegata prima di accedere, spostare o installare l'antenna Starlink (nota anche come "Dishy McFlatface"). L'antenna Starlink contiene parti mobili quando accesa.
• Collegare il cavo di alimentazione a una presa AC facilmente accessibile in qualsiasi momento. Se il cavo di alimentazione è dotato di un attacco a 3 poli, collegarlo a una presa a 3 poli con messa a terra.
• Utilizzare esclusivamente l'adattatore AC e il cavo di alimentazione forniti in dotazione con il sistema o acquistati da SpaceX.
• Non utilizzare il prodotto con un cavo di alimentazione danneggiato. Se il cavo di alimentazione è danneggiato, sostituirlo prima di utilizzare il prodotto.
• Durante il funzionamento, evitare che l'adattatore AC entri in contatto con la pelle o con una superficie infiammabile, ad esempio moquette, tappeti o indumenti. Il prodotto e l'adattatore AC sono conformi ai limiti definiti dalle norme di sicurezza applicabili per le temperature sulle superfici accessibili all'utente.
  • Non utilizzare il prodotto durante una tempesta elettrica poiché esiste un rischio remoto di scossa elettrica causato dai fulmini. Non utilizzare il prodotto nel caso in cui si noti un crepitio, sibilò o scoppiettio, oppure un odore forte o fumo proveniente da qualsiasi parte del sistema. Spegnere il sistema, scollegarlo dalla fonte di alimentazione e contattare il supporto tecnico Starlink per ricevere assistenza.

ATTENZIONE! Per evitare lesioni a persone e danni alla proprietà quando si praticano i fori, prestare attenzione e attenersi alle procedure di sicurezza di base, tra cui: - Indossare appositi dispositivi di protezione per gli occhi, le mani e il viso.

• Evitare chiodi, cavi elettrici e tubature dell'acqua quando si eseguono fori. In caso di foratura, potrebbero verificarsi incendi, scosse o lesioni, persino letali.
• Praticare i fori mantenendo una leggera angolazione verso il basso, procedendo dall'interno verso l'esterno dell'abitazione e applicando un'adeguata quantità di sigillante. Fori e saldature non adeguati possono causare l'ingresso di acqua e insetti e/o danni.

Protezione da fulmini

Se l'antenna Starlink viene utilizzata in una zona soggetta ai fulmini, un sistema esterno di protezione dal fulmini (parafulmine, picchetto di terra, salvavita, ecc.) potrebbe ridurre la suscettibilità del prodotto ai fulmini. Per una maggiore protezione durante una tempesta di fulmini o quando lasciato incustodito e non utilizzato per lunghi periodi di tempo, scollegare il prodotto dalla presa di corrente a parete e scollegare il cavo dell'antenna. In questo modo si possono prevenire danni al prodotto causati dai fulmini e da sovratensioni.

La garanzia non copre danni causati da:

- Fulmini, sovratensioni, incendi, inondazioni, grandine, bufere, terremoti, meteoriti, tempeste solari o altri eventi naturali.

• Incidenti, utilizzo improprio, abuso o alterazioni.
  • Manutenzione non corretta o non eseguita.

Per ulteriori informazioni sulla sicurezza, sulle normative, sulle etichette e sullo smaltimento, fare riferimento agli Avvisi normativi contenuti nel kit principale. Le informazioni contenute nel presente documento sono soggette a modifiche senza preavviso. SpaceX non si assume alcuna responsabilità per errori oppure omissioni di natura tecnica o editoriale contenuti nel presente documento.

PORTUGUÊS

1. Scaricare l'app Starlink sul telefono.

2. Prima dell'installazione, utilizzare lo strumento "Check for Obstructions" (Ricerca ostacoll) presente nell'app per identificare la posizione migliore per un servizio senza interruzioni.

3. Configurare l'antenna Starlink.

4. Dopo aver eseguito la connessione, verificare che la posizione di installazione non presenti ostacoli per la trasmissione, esaminando i dati provenienti dall'antenna Starlink.

5. Ulteriori funzionalità dell'app: personalizzazione delle impostazioni, ricezione degli aggiornamenti, risoluzione dei problemi e comunicazione con l'Assistenza.

POLSKI

1. Il supporto deve essere installato su una superficie orizzontale strutturalmente stabile, lontano da altre apparecchiature, in modo che l'antenna Starlink abbia un campo visivo ottimale del cielo.

NOTA: fare attenzione all'accumulo di acqua salata sull'antenna Starlink. Controllare periodicamente il silicone sugli elementi di fissaggio e risciacquare con acqua dolce.

1. Scegliere i componenti di installazione per la superficie di montaggio:

- Opzione 1: viti a testa cilindrica e dadi, per superfici con accesso posteriore

NOTA: le viti a testa cilindrica fornite in dotazione sono adatte per superfici di montaggio con uno spessore massimo di 11,4 mm. I componenti sostitutivi devono essere di tipo M6, grado 2 o superiore. Il bullone deve fuoriuscire di 2 filettature o più dal dado. Utilizzare acciaio inossidabile 316 negli ambienti marini.

- Opzione 2: viti a testa esagonale, per legno e compensato

NOTA: le viti a testa esagonale possono essere utilizzate su superfici con uno spessore di 6 mm.

- Opzione 3: dadi a rivetto e viti a testa cilindrica, per superfici composite

NOTA: i dadi a rivetto possono essere utilizzati su superfici con uno spessore compreso tra 4,5 e 7,9 mm.

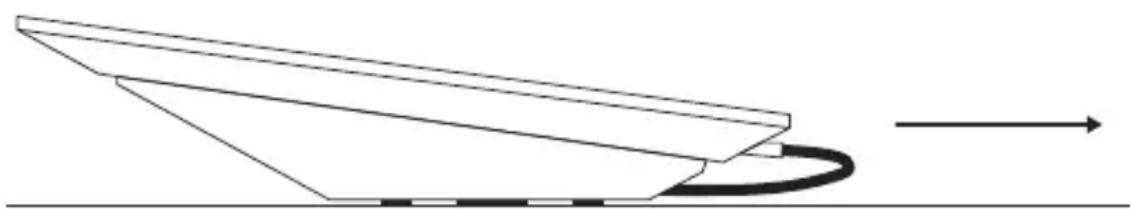

1. Per l'uso su un veicolo, orientare il supporto in modo che l'estremità bassa punti in avanti.

Viti a testa cilindrica (x2) lunghe 13 mm

Rondelle di tenuta (x4)

Arruelas de Vedaçao (x4)

Silicone per sigillare

Selante de Silicone

Selante de silicone

Viti a testa esagonale (x4)

Viti a testa cilindrica (x4) lunghe 25 mm

Dadi di bloccaggio (x4)

Porcas de Segurança (x4)

Contraporcas (x4)

Punta da legno da 19 mm

Ponta de Broca Chata de 19 mm

Broca plana de 19 mm

Wiertło łopatkowe 19 mm

19 mm Kürek sekilli Uc

Chiave esagonale da 2,4 mm

Chave Hexagonal de 2.4 mm

Chave sextavada de 2.4 mm

Chiave esagonale da 3,2 mm

Chave Hexagonal de 3.2 mm

Chave sextavada de 3,2 mm

Chiave esagonale da 4,8 mm

Chave Hexagonal de 4.8 mm

Chave sextavada de 4.8 mm

Punta per trapano da 2 mm

Ponta de Broca de 2 mm

Broca de 2 mm

Wiertło 2 mm

2 mm Matkap Ucu

Μύτη τρυπανιού 2 mm

2mmドリルビット

1/4" (6.5 mm) Drill Bit

Punta per trapano da 13 mm

Ponta de Broca de 13 mm

Broca de 13 mm

Wiertlo 13 mm

13 mm Matkap Ucu

Opzione 1 - Viti a testa cilindrica e dadi

1. Usando il Wedge Mount come guida, segnare con la matita le 4 posizioni dei fori negli angoli e rimuovere il supporto.
2. Eseguire 4 fori da 6,5 mm nelle posizioni segnate. Rimuovere i residui attorno ai fori, assicurandosi che la superficie sia pulita.
3. Posizionare le rondelle di tenuta di gomma sopra i fori, seguite dal supporto. Applicare una quantità di silicone sufficiente a riempire i fori sul supporto.
4. Posizionare una rondella su ciascuna delle 4 viti a testa cilindrica e applicare il silicone sulle filettature. Inserire le 4 viti a testa cilindrica sul supporto e sui fori eseguiti.
5. Posizionare una rondella e un dado su ciascuna vite a testa cilindrica e serrare. Usare la chiave e l'attacco da 11,1 mm per serrare le viti, più un ulteriore quarto di giro. Non serrare eccessivamente.

Opzione 2 – Viti a testa esagonale

1. Usando il Wedge Mount come guida, segnare con la matita le 4 posizioni dei fori negli angoli e rimuovere il supporto.
2. Eseguire 4 fori da 2,4 mm nelle posizioni segnate. Rimuovere i residui attorno ai fori, assicurandosi che la superficie sia pulita.
3. Posizionare le rondelle di tenuta di gomma sopra i fori, seguite dal supporto. Applicare una quantità di silicone sufficiente a riempire i fori sul supporto.
4. Applicare il silicone alle filettature e inserire le viti a testa esagonale con una rondella. Usare le punte del trapano da 11,1 mm per avvitare le viti al 90% circa.
5. Usare la chiave e l'attacco per serrare le viti, più un ulteriore quarto di giro. Non serrare eccessivamente.

Opzione 3 – Dadi a rivetto e viti a testa cilindrica

1. Usando il Wedge Mount come guida, segnare con la matita le 4 posizioni dei fori negli angoli e rimuovere il supporto.
   NOTA: i dadi a rivetto possono essere utilizzati per superfici con uno spessore compreso tra 4,75 e 7,85 mm.
2. Eseguire 4 fori da 13 mm nelle posizioni segnate. Rimuovere i residui attorno ai fori, assicurandosi che la superficie sia pulita.
3. Applicare il silicone all'interno e attorno ai forì e inserire i dadi a rivetto. La base del dado a rivetto deve risultare inserita nella superficie di installazione.
4. Posizionare una rondella su ciascuna delle 4 viti a testa cilindrica e applicare il silicone sulle filettature. Inserire le 4 viti a testa cilindrica sul supporto e sui dadi a rivetto.
5. Usare la chiave da 11,1 mm per serrare le viti, più un ulteriore quarto di giro. Non serrare eccessivamente. Assicurarsi che i dadi a rivetto siano completamente compressi nel lato interno della superficie di montaggio.

Instradamento del cavo

Se si desidera far passare il cavo attraverso una superficie esterna utilizzando il kit passacavo fornito in dotazione, attenersi ai passaggi seguenti. In caso contrario, far passare il cavo verso l'interno e passare alla sezione successiva "Installazione dell'antenna Starlink".

NOTA: il cavo Starlink fornito in dotazione è lungo 8 m. Sullo Starlink Shop all'indirizzo shop.starlink.com sono disponibili cavi di lunghezze diverse.

1. Utilizzare la punta da legno da 19 mm per eseguire un foro verso l'interno per il cavo dell'antenna Starlink. Rimuovere i residui attorno al foro, assicurandosi che la superficie sia pulita.
2. Inumidire il tubo portapunta con acqua e sapone ed eseguire lentamente un foro passante al centro del tappo in gomma.
3. Con il taglierino, eseguire un taglio sul tappo in gomma partendo dal foro del cavo verso l'esterno.
4. Far passare il cavo dall'esterno attraverso il foro. Posizionare la guarnizione di gomma della base attorno al foro di montaggio.
5. Far combaciare le due metà della base di plastica e del supporto sulla guarnizione di gomma, assicurandosi che siano allineati con i fori della guarnizione.

Instradamento del cavo

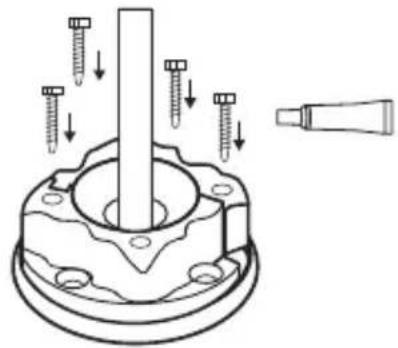

1. Avvitare la base con le 4 viti da legno.
2. Avvolgere il tappo di gomma attorno al cavo e premerlo nella base. Lasciare 0,5 m di cavo libero.
3. Far combaciare le due metà della scocca esterna e posizionare sulla base, assicurandosi che i fori nella scocca interna ed esterna siano allineati.
4. Applicare silicone alle 4 viti a testa cilindrica e stringere a mano fino a quando risultano bloccate.

Installazione dell'antenna Starlink

1. Posizionare l'antenna Starlink a faccia in giù su una superficie pulita. Inumidire le filettature dei bulloni con perno con il frena filetti e inserirli nei fori filettati accanto alla porta del cavo. Usare una chiave esagonale da 3,2 mm per serrare a mano i bulloni.

2. Allineare i bulloni con perno alla fessura sulla parte inferiore del supporto. Premere e far scorrere l'antenna Starlink in avanti per bloccarla in posizione.

3. Inumidire le filettature delle viti a testa cilindrica da 13 mm con il frena filetti e posizionare nei due restanti fori con 2 rondelle per fissare l'antenna Starlink. Usare la chiave esagonale da 4,8 mm per serrare le viti a un ulteriore quarto di giro. Non serrare eccessivamente.

NOTA: assicurarsi di utilizzare le viti da 12,7 mm. Viti più lunghe potrebbero danneggiare l'antenna Starlink.

1. Inumidire le filettature delle viti a testa cilindrica da 13 mm con il frena filetti e posizionare nei due restanti fori con 2 rondelle per fissare l'antenna Starlink. Usare la chiave esagonale da 4,8 mm per serrare le viti a un ulteriore quarto di giro. Non serrare eccessivamente.

NOTA: assicurarsi di utilizzare le viti da 12,7 mm. Viti più lunghe potrebbero danneggiare l'antenna Starlink.
