Ürün Tipi	Starlink anten montaj kiti (Wedge Mount Kit)
Marka	StarIink
Model	Wedge Mount Kit
Kategori	Yönlendirici (montaj aksesuarı)
Yaklaşık Boyutlar	30 x 20 x 10 cm
Yaklaşık Ağırlık	1 kg
Güç Kaynağı	Yok (mekanik kit)
Ana Fonksiyon	Starlink anteninin sabitlenmesi ve eğilmesi (yağmur tahliyesi için 8° eğim)
Malzemeler	Metal (vidalar, cıvatalar, somunlar) ve kauçuk (sızdırmazlık pulları)
Bakım ve Temizlik	Tatlı suyla durulayın, sızdırmazlık ve sabitleme elemanlarındaki macunu düzenli olarak kontrol edin
Güvenlik	Kurulumdan önce anteni fişten çekin; fırtınada kullanmayın; delme sırasında önlemler (kablolardan, çivilerden, borulardan kaçının); yıldırımdan korunma önerilir
Yedek Parçalar ve Onarılabilirlik	Metal vidalar, ağaç vidaları, kör somunlar, pullar, omuzlu cıvatalar; parçalar Starlink mağazasında mevcuttur
Genel Bilgiler	Sağlam yatay yüzeye kurulum; uydu antenleri arasında minimum 4 m mesafe; dikey montajla uyumlu değil; önlemlerle mobil kullanım mümkün

Sık sorulan sorular - Wedge Mount Kit StarIink

Wedge Mount Kit'i bir araca veya tekneye kurabilir miyim?

Evet, ancak ek önlemlerle. Braketin sağlam yatay bir yüzeye sabitlendiğinden ve antenin engelsiz bir görüşe sahip olduğundan emin olun. Yerel ve taşıma düzenlemelerine uyun. Yanlış sabitlenmiş ekipman ciddi kazalara neden olabilir.

İki Starlink anteni arasındaki minimum mesafe nedir?

Paraziti önlemek için uydu antenleri arasında en az 4 metre (14 fit) mesafe bırakılması önerilir.

Kurulum için delme işlemi sırasında hangi güvenlik önlemleri alınmalıdır?

Göz, el ve yüz koruması kullanın. Çivilere, elektrik kablolarına veya su borularına delmekten kaçının. İçeriden dışarıya doğru hafifçe aşağı açıyla delin ve sızıntıyı önlemek için dikkatlice sızdırmazlık macunu uygulayın.

Starlink antenini yıldırımdan nasıl koruyabilirim?

Yıldırıma maruz kalan bir bölgedeyseniz, harici bir koruma sistemi (paratoner, topraklama çubuğu, aşırı gerilim koruyucu) kurun. Fırtına durumunda, hasarı önlemek için güç kablosunu ve anten kablosunu fişten çekin.

Starlink anten kablosunu içeriye nasıl yönlendirebilirim?

19 mm düz uçlu matkap ucu kullanarak bir delik açın. Delme borusunu sabunlu suyla ıslatın, yavaşça delin ve ardından kabloyu geçirin. Verilen kauçuk contayı ve plastik tabanı takın, ardından vidalayın ve sızdırmazlık için silikon macun uygulayın.

Montaj kiti için hangi bakım gereklidir?

Sabitleme elemanlarındaki macunun durumunu düzenli olarak kontrol edin ve tuz veya kalıntı birikmesini önlemek için anteni tatlı suyla durulayın. Tuzlu suyun anten etrafında durmasına izin vermeyin.

Anten neden 8° eğimli olmalıdır?

8° eğim, anten yüzeyinde yağmur birikmesini önler. Dikey kurulum (örneğin bir bacaya) düzgün çalışmayacaktır.

Kurulum için hangi araçlar gereklidir?

Bir matkap, uçlar (seçeneğe göre 2 mm, 6,5 mm, 13 mm), 11,1 mm lokma anahtarı, alyan anahtarları (2,4 mm, 3,2 mm, 4,8 mm), bir kalem, silikon macun ve isteğe bağlı olarak bir maket bıçağına ihtiyacınız olacaktır.

Sabitleme seçenekleri (metal vidalar, ağaç vidaları, kör somunlar) arasında nasıl seçim yapmalıyım?

Yüzeyin arkasına erişiminiz varsa somunlu metal vidaları kullanın. Ağaç vidaları ahşap/kontrplak için uygundur (min. 6 mm kalınlık). Kör somunlar kompozit yüzeyler içindir (4,5 ila 7,9 mm kalınlık). Montaj yüzeyinize göre seçim yapın.

Garanti, yıldırımın neden olduğu hasarları kapsar mı?

Hayır, garanti yıldırım, aşırı gerilim, yangın, sel, dolu, fırtına, deprem veya diğer doğal afetlerden kaynaklanan hasarları kapsamaz. Ekipmanınızı korumak için önerilen önlemleri alın.

KULLANIM KILAVUZU Wedge Mount Kit StarIink

Kurulum işleminin herhangi bir kısmında rahat değişeniz denemeyin - Starlink'inizin kurulması için bir profesyonel ile iletişime geçin. Starlink, kurulum işleminin mülkiyette yaratabileceği yaralanmadan veya hasardan sorumlu değildir.

Lütfen kötü hava koşullarının uydu Internet bağlantı nzi etkileye bileceğinin ve potansiyel olarak daha düşük hızlara veya nadir olarak bir kesintiye yol açabileceğinin farkında olun.

Starlink doğrudan üzerinde düşen karı algılar ve eritir, ancak Starlink etrafında birken kar görüş alanını kapatabilir. Starlink'i kar birikmesinin önlendiği ve görüş alanını kapatan diğer engellerden uzak blir konuma kurmanızı önerlyoruz.

Kaideniz yağmur birikmesini önlemek için Starlink 'inize 8"lik bir eğiklik sağlamak üzere yatay bir yüzeye monte edilmelidir. Starlink'inizi dikey bir pozlsyona (ör. bacanızın yanı) monte etmek, çalışmamasına neden olacaktır.

KURULUM KOŞULLARI

UYA RI Starlink yönlendirici/güç kaynağı, hem iç mekan hem de dış mekan kullanımı için onaylıdır. Starlink ve aksesuarları hakkında çevre şartnameleri hakkında bilgi için Starlink internet kitinizdeki Düzenleyici Bildirimlere bakın.

Hareketli Taşıtlarda Kullanım için Kit Kurulumu

Hareketli bir taşit veya gemide kullanmak üzere bir Starlink'i kuruyorsanz, ilave özen gösterin. Starlink'lnize açık bir gökyüzü görünümü vermek için kaldenizin yapısal olarak makul ve yatay bir yüzeye, diğer ekipmanın uzağına kurulduğundan emin olun. Ekipmanın kötü kurulum uygulamaları nedeniyle yola veya bir gemiden düşmesi, yaralanmayla sonuçlan ciddi kazalara neden olibaril, Starlink'1 sabit değilse veya bu kulavuzda açıklandığı gibi düzgün şekilde sabitlenemiyorsa herhangi bir araca veya gemiye monte etmeyin. Taşita veya gemiye kurulumun yerel Ulaştırma Bakanlığı veya denizcilik yönetmeliklerine uyumlu olmasını sağlayın.

Uydu Sistemleri Ortak Konum Bildirimi

Kullanıcılar uydu antenleri arasında en az 14 inçlik (4 m) bir ayrım mesafesini korumalıdırlar.

GÜVENLİK BİLDİRİMLERİ

UYA RII Yaralanma, elektrik çarpması veya yangın riskini azaltmak için, aşağıdaki dâhil olmak üzere temel güvenlik önlemlerine uyun:

• Starlink'e (diger adıyla "Dishy McFlatface") erişmeden, cihazı hareket ettirmeden veya kurmadan önce ürünün gücünün kesildiğinden emin olun. Starlink, güç açıldığında hareket eden parçalar içerir.
• Güç kablosunu her zaman kolaylıkla erişilebilen bir AC prizine takın. Güç kablosunda 3 pimli bir fiş varsa, kabloyu topraklı (toprak bağlantısı yapılmış) 3 pimli bir prize takın.
• Sadece sistem ile birlikte verilen veya SpaceX'ten satın alınan AC adaptörünü ve güç kablosunu kullanın.
• Bu ürünü hasarlı bir güç kablosu seti ile birlikte çalıştırmayın. Güç kablosu hasarlıysa bu ürünü kullanmadan önce değiştirin.
• Çalıştırma sırasında, AC adaptörünün cilt veya halı/kilim ya da kıyafet gibi yumuşak bir yüzey ile temas etmesine izin vermeyin. Ürün ve AC adaptörü, geçerli güvenlik standartları ile tanımlanan, kullanıcı tarafından erişilebilir yüzey sıcaklık sınırlarına uymaktadır.
• Bu ürünü gök gürültülü sağanak yağışlarda kullanmaktan kaçının. Yıldırımdan kaynaklanan düşük bir elektrik çarpılma riski bulunur. Bu ürünü sistemin herhangi bir parçasında kırılma, tıslama, patlama sesleri, güçlü bir koku veya duman fark ederseniz çalıştırmayın. Sistemi kapatın, güç kaynağı bağlantısını kesin ve yardım için Starlink teknik desteği ile iletişime geçin.

UYARI! Delme sırasında, kişilerin yaralanmasını ve mal hasanını önlemek için, aşağıdaki dähil olmak üzere önlem alın ve temel güvenlik prosedürlerine uyun:

• Uygun göz, el ve yüz koruması kullanın.
• Delerken, tüm saplamalardan, elektrik kablajından ve su hatlarından kaçının. Bunların birini delmek, yangına, elektrik çarpmasına, yaralanmaya veya ölüme neden olabilir.
• Evin içinden evin dışına doğru biraz aşağı yönlü açıda delin ve dolgu macununu tamamen uygulayın. Delmenin ve sızdırmazlığı sağlamanın uygun olmayan şekilde yapılması su ve/veya böcek girişine ve/veya hasara yol açabilir.

Yıldırım Koruma

Starlink, ungürma eğilimi alanda kullanırlısa, harici bir ungürm koruma sistemi (paratoner cubuğu, topraklama cubuğu, aşari gerilim koruyucu vb.) ürünün ungürmna karşı hassasıleytini azaltılabilir. Bir çok gürültü sağanak sırasında ek koruma için veya uzun süreler boyunca gözetimsiz ve kullanılmadan bırakıldığında, ürünl duvar AC prizinden çıkarın ve anten kablosu bağlantısını kesin. Bu, ürüne yönelik ungürndmand ve güç hattı ani gerilim artışlarından kaynaklanan zararı önleyebilir.

Garanti aşağıdakilerden kaynaklanan zararı kapsamaz:
- Yıldırım, ani elektriksel gerilim artışları, yangınlar, seller, dolu, kasırgalar, depremler, meteorlar, güneş fırtınaları, dinozorlar veya diğer Doğa olayları.
- Kaza, kötüye kullanım, yanlış kullanım veya değişiklikler.
• Uygunsuz veya ihmal edilen bakım.

Daha fazla güvenlik, düzenleme, etiketleme ve imha bilgisi için, ana internet kitindeki Düzenleme Bildirimlerine bakın. Burada verilen bilgiler, bildirim yapılmaksızın değişikliğe täbidir. SpaceX, burada yapılan teknik veya editorial hatalardan ya da ihmallerden dolayı yükümlü tutulmayacaktır.

ΕΛΛΗΝΙΚΑ

1. Starlink uygulamasini telefonunuza indirin.
2. Kurulumdan önce, kesintisiz hizmet için en uygun konumu belirlemek üzere, uygulamadaki "Engelleri Kontrol Et" aracını kullanın.
3. Starlink'inizin kurulumunu yapın.
4. Bağlandıktan sonra, Starlink'inizden gelen verliyi inceleyerek, kurulum konumunuzda engel olmadığını doğrulayın.
5. Ek uygulama özellikleri: ayarları özelleştirme, güncellermeleri alma, sorunları giderme ve Destek ile ilelişime geçme.

FRANÇAIS

1. Kaideniz Starink'inize açık bir gökyüzü görünümü sağlamak için yapısal olarak makul ve yatay bir yüzeye, diğer ekipmanın uzağına kurulmalıdır.

NOT: Tuzlu suyun Starlink'inizin etrafında toplanmasına izin vermeyin. Bağlantılarınızdaki dolgu macununu düzenli olarak kontrol edin ve temiz su ile durulayın.

1. Montaj yüzeyiniz için kurulum donanımınızı seçin:

- 1. Seçenek: Makine Vidaları ve Somunları — arkadan erişimli yüzeyler için

NOT: Dahil edilen makine vidaları 11,4 mm kalınlığına kadar olan montaj yüzeylerine takılabilir. Yedek donanım M6 yivli, 2. Derece veya daha iyisi olmalıdır. Civata, somunda 2 yiv veya daha fazla çıkmalıdır. Deniz ortamlarında 316 Paslanmaz Çelik kullanın.

- 2. Seçenek: Trifon Civatalar — ahşap veya kontrplak

NOT: Trifon Civatalar, en az 6 mm kalınlıktaki bir yüzeyde kullanılır.

- 3. Seçenek: Kör Delik Somunları ve Makine Vidaları — kompozit yapılar için

NOT: Kör delik somunları 4,5 – 7,9 mm kalınlığındaki yüzeylerde kullanılır.

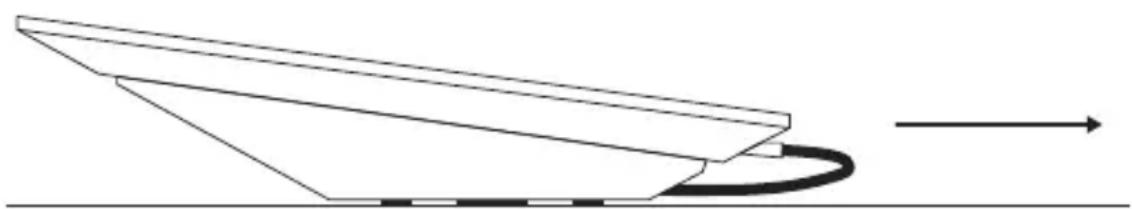

1. Bir taşıtta kullanım için, kaidenizi alt uç ileri bakacak şekilde yönlendirin.

Yarım Diş Civatalar (x2)

Μπουλονια (x2)

ショルダー ボルト (x2)

Machine Screws (x2) 1/2" (13 mm) Length

Makine Vidaları (x4) 25 mm Uzunluk

Kör Delikli Somunlar (x4)

Yıldız Bashı Tornavirda

1. Seçenek - Makine Vidaları ve Somunlar

1. Wedge Mount'u bir kılavuz olarak kullanarak, kalemle dört köşe konumunu işaretleyin ve kaideyi çıkarın.
2. İşaretlenen konumlarda yüzeyde dört 6,5 mm delik delin. Deliklerin etrafındaki çapakları temizleyin ve yüzeyde artık kalmadığından emin olun.
3. Kaidenin ardından deliklere kauçuk sızdırmazlık halkalarını yerleştirin. Kaidedeki delikleri doldurmak için silikon dolgu macununu bolca uygulayın.
4. Dört makine deliğinin her birine bir pul takın ve yivlere silikon dolgu macunu uygulayın. Dört makine vidasını kaideye ve önceden delinen deliklere yerleştirin.
5. Her bir makine vidasına bir pul ve somun takın ve sıkıştırın. Vidaları ilave ¼ tur sıkıştırmak için 11,1 mm lokma ve anahtar kullanın; aşırı sıkıştırmayın.

2. Seçenek – Trifon Vidalar

1. Wedge Mount'u bir kılavuz olarak kullanarak, kalemle dört köşe konumunu işaretleyin ve kaideyi çıkarın.
2. İşaretlenen konumlarda yüzeyde dört 2,4 mm delik delin. Deliklerin etrafındaki çapakları temizleyin ve yüzeyde artık kalmadığından emin olun.
3. Kaidenin ardından deliklere kauçuk sızdırmazlık halkalarını yerleştirin. Kaidedeki delikleri doldurmak için silikon dolgu macununu bolca uygulayın.
4. Yivlere silikon dolgu macunu uygulayın ve bir pul ile trifon civataları yerleştirin. Vidaları \~%90 oranında geçirmek için 11,1 mm lokma ile birlikte matkap kullanın.
5. Vidaları ilave ¼ tur sıkıştırmak için lokma anahtar kullanın; aşırı sıkıştırmayın.

3. Seçenek – Kör Delikli Somunlar ve Makine Vidaları

1. Wedge Mount'u bir kılavuz olarak kullanarak kalemle dört köşe konumunu işaretleyin ve kaideyi çıkarın.
   NOT: Kör delik somunları 4,75 – 7,85 mm kalınlığındaki yüzeylerde kullanılır.
2. İşaretlenen konumlarda yüzeyde dört 13 mm delik delin. Deliklerin etrafındaki çapakları temizleyin ve yüzeyde artık kalmadığından emin olun.
3. Deliklere ve etrafına silikon dolgu macunu uygulayın ve kör delikli somunları yerleştirin. Kör delikli somunun tabanı, kurulum yüzeyi ile eş düzeyde olmalıdır.
4. Dört makine deliğinin her birine bir pul takın ve yivlere silikon dolgu macunu uygulayın. Dört makine vidasını kaideye ve kör delikli somunlara yerleştirin.
5. Vidalari ilave 14 tur sıkıştırmak için 11,1 mm lokma anahtar kullanın; aşırı sıkıştırmayın. Kör delikli somunların montaj yüzeyinin iç tarafına tamamen gömüldüklerinden emin olun.

Kablonuzu Yönlendirin

Kablonuzu verilen kablo geçiş kitini kullanarak bir dış yüzeyden yönlendirmek isterseniz, aşağıdaki adımları izleyin. Aksi durumda kablonuzu içeri yönlendirin ve aşağıdaki Starlink'i Kurma bölümüne atlayın.

NOT: Dahil edilen Starlink kablosu 8 m'dir. Farklı kablo uzunlukları shop. starlink.com adresindeki Starlink Shop'ta bulunabilir.

1. Starlink kablosu için iç kısma bir aralık deliği delmek üzere 19 mm'lik kürek şekilli ucu kullanın. Deliğin etrafındaki çapakları temizleyin ve yüzeyde artık kalmadığından emin olun.
2. Matkap borusunu sabunlu su ile ıslatın ve kauçuk tıpanın ortasında bir aralık deliği yavaşça delin.
3. Maket bıçağını kullanarak, kablo deliğinden dış duvara kauçuk tıpayı kesin.
4. Dışarıdan delinen delik içinden kablonuzu yönlendirin. Kauçuk taban contasını montaj deliğinin etrafına yerleştirin.
5. Plastik tabanın iki yarısını birleştirin ve conta delikleri ile hizalamayı sağlayarak kauçuk conta üzerine monte edin.

Kablonuzu Yönlendirin

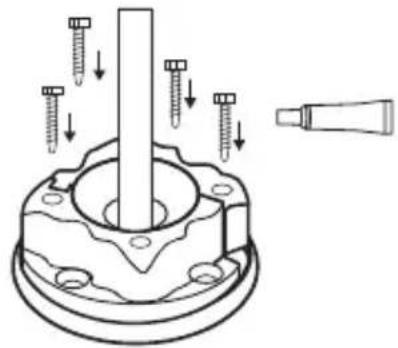

1. 4 ahşap vidası ile tabana vidalayın.
2. Kauçuk tıpayı kablo etrafına sarın ve tabana bastırın. Kablonun 0,5 m'sini dışarıda bırakın.
3. Dış koruyucunun iki yarısını birleştirin ve iç koruyucu ve dış koruyucudaki deliklerin hizalandığından emin olarak tabana oturtun.
4. Dört makine vidasına dolgu macunu uygulayın ve sıkışıncaya kadar elle sıkıştırın.

1. Starlink'inizi artıktan temizlenmiş bir yüzeye aşağı bakacak şekilde yerleştirin. Yarım diş civata yivleri ve yivli tutucuyu ıslatın ve kablo yuvasının yanındaki yivli deliklere takın. Civataları elle sıkıştırmak için bir 3,2 mm altıgen anahtar kullanın.

2. Yarım diş civataları kaidenin tabanındaki kama yuvası ile hizalayın. Starlink'i yerine kilitlemek için aşağı doğru bastırın ve ileri doğru kaydırın.

3. Yivli tutucuya sahip 13 mm uzunluğundaki makine vidalarının yivlerini ıslatın ve Starlink'i güvenceye almak için iki pul ile birlikte kalan iki deliğe yerleştirin. Vidaları ilave ¼ tur sıkıştırmak için 4,8 mm altıgen anahtar kullanın; aşırı sıkıştırmayın.

NOT: 12,7 mm uzunluğundaki vidaları kullandığınızdan emin olun. Daha uzun civatalar Starlink'e zarar verebilir.

1. Starlink kablosunu, Starlink'in tabanındaki yuvaya takın.

NOT: Kablonuz ile keskin dönüşler yapmayın, en az 50 mm'lik bir büküm yarıçapı kullanın.
