製品タイプ	Starlinkアンテナ用マウントキット（ウェッジマウントキット）
ブランド	Starlink
モデル	ウェッジマウントキット
カテゴリ	ルーター（マウントアクセサリー）
おおよその寸法	30 x 20 x 10 cm
おおよその重量	1 kg
電源	なし（機械的キット）
主な機能	Starlinkアンテナの固定と傾斜（雨水排水のための8°傾斜）
素材	金属（ネジ、ボルト、ナット）とゴム（シールワッシャー）
メンテナンスと清掃	真水で洗い流し、定期的に固定部のシールとコーキングを確認する
安全	設置前はアンテナの電源を切る; 雷雨時には使用しない; 穴あけ時の注意（電線、釘、配管を避ける）; 落雷保護を推奨
交換部品と修理可能性	金属用ネジ、タッピングネジ、キャップナット、ワッシャー、ショルダーボルト; Starlinkショップで入手可能な部品
一般情報	頑丈な水平面への設置; 衛星アンテナ間の最小距離4m; 垂直取り付け非対応; 注意を払えば移動体での使用可能

よくある質問 - Wedge Mount Kit StarIink

ウェッジマウントキットを車両やボートに取り付けることはできますか？

はい、ただし追加の注意が必要です。ブラケットが頑丈な水平面に固定され、アンテナの視界が遮られていないことを確認してください。地域および交通の規制に従ってください。固定が不十分な機器は重大な事故を引き起こす可能性があります。

2台のStarlinkアンテナ間の最小距離は？

干渉を避けるため、衛星アンテナ間の最小距離は4メートル（14フィート）を保つことを推奨します。

設置時の穴あけにおける安全上の注意は？

目、手、顔の保護具を着用してください。釘、電線、水道管を避けて穴あけを行ってください。内側から外側に向かってわずかに下向きの角度で穴を開け、浸水を防ぐためにシーリング材を丁寧に塗布してください。

Starlinkアンテナを落雷から守るには？

落雷の多い地域では、外部保護システム（避雷針、接地棒、サージ保護装置）を設置してください。雷雨の際は、電源ケーブルとアンテナケーブルを抜いて損傷を防いでください。

Starlinkアンテナのケーブルを屋内に引き込むには？

19mmのフラットドリルビットで穴を開けます。せっけん水でドリルパイプを濡らし、ゆっくりと穴を開けてからケーブルを通します。付属のゴムガスケットとプラスチックベースを取り付け、ネジを締めてシリコンコーキングで防水処理を行います。

マウントキットに必要なメンテナンスは？

固定部のコーキングの状態を定期的に確認し、アンテナを真水で洗い流して塩分や残留物の蓄積を防いでください。アンテナの周りに塩水が滞留しないようにしてください。

アンテナを8°傾ける必要があるのはなぜですか？

8°の傾斜により、アンテナ表面に雨水が溜まるのを防ぎます。垂直取り付け（例：煙突など）では正常に機能しません。

設置に必要な工具は？

ドリル、ドリルビット（オプションにより2mm、6.5mm、13mm）、11.1mmソケットレンチ、六角レンチ（2.4mm、3.2mm、4.8mm）、鉛筆、シリコンコーキング、場合によってはカッターナイフが必要です。

固定オプション（金属用ネジ、タッピングネジ、キャップナット）の選び方は？

表面の裏側にアクセスできる場合は、金属用ネジとナットを使用してください。タッピングネジは木材/合板（最小厚さ6mm）に適しています。キャップナットは複合素材表面（厚さ4.5～7.9mm）用です。取り付け面に応じて選択してください。

保証は落雷による損傷をカバーしますか？

いいえ、保証は落雷、サージ、火災、洪水、ひょう、暴風、地震、その他の自然災害による損傷をカバーしません。機器を保護するために推奨される予防措置を講じてください。

使用説明書 Wedge Mount Kit StarIink

本製品の取り付けに不安がある場合は、自分で行わず専門業者に依頼してください。Starlinkは、設置作業に起因する傷害や物的損害について責任を負いません。

悪天候（大雨、大雪、強国など）は、衛星インターネット接続に影響を与え、速度が低下したり、まれにつながらない可能性がありますので、ご注意ください。

Starlinkは、直接降った雪を検知して溶かしますが、Starlinkの周囲に雪が積もると、視界が遅られることがあります。Starlinkを設置する際は、雪が積もって視界が遅られないような場所に設置することをお勧めします。

マウントを水平面に取り付け、雨水が溜まらないように Starlink は 8° 傾けてください。Starlink を垂直位置 (煙突の側面など) に取り付けると、使用できません。

設置条件

警告!電源とルーターは屋内でのみ使用できます。

乗り物で使用するためのキットの設置

移動中の車両や船舶に Starlink を設置する場合は、特にご注意が必要です。Starlink から空までの間に有害物がない状態で、他の機器から離れた場所にある安定した構造の水平面にマウントを設置してください。不適切な装置によって機器が車両や船舶から落下すると、重大な事故を招き、人身傷害につなかかる可能性があります。車両や船舶が安定性に欠ける場合や、このガイドの記載に従って適切に固定できない場合は、車両や船舶に Starlink を設置しないでください。車両または船舶への設置が、現地の運輸者または海事規制に準拠していることを確認してください。

衛星システム コロケーション通知

ユーザーは、衛星アンテナどうしの間隔を少なくとも14フィート(4 m)離して設置する必要があります。

安全上のご注意

警告!傷害、感電、または火災のリスクを軽減するために、以下のような基本的な安全上の注意事項に従ってください。

• 製品に触れたり、移動させる場合、またはStarlink（Dishy McFlatface）の掘え付けを行う際は、製品の電源が切断されていることをご確認の上、行ってください、電源を入れるとStarlinkが可動致します。
• 電源コードのプラグは、一般のACコンセントに差し込んでください。電源コードに3ピンのアタッチメントが付いている場合は、アース付きの3ピンのコンセントに差し込んでください。
• システム付属のACアダプターと電源コード、またはSpaceX社から購入したACアダプターと電源コードのみを使用してください。
• 破損した電源コードセットで本製品を操作しないでください。電源コードが破損している場合は、本製品を使用する前に交換してください。
  ・本製品動作中は、ACアダプターを肌やカーペット・絨毯・衣類などの柔らかい面に接触させないでください。本製品およびACアダプターは、安全規格で定められたユーザーが触れる可能性のある表面温度の制限に準拠しています。
• 暴風雨の中での本製品の使用は避けてください。落雪による感電の危険があります。システムの一部から「バチバチ」と言った弾き音、「シュー」と言った風切り音、「ポン」と言った破裂音、強い臭い、煙などが本製品から発生した場合、操作しないでください。システムの電源を切り、電源を遮断して、Starlinkのテクニカルサポートにご連絡ください。

警告! Starlink設置用の穴を開ける際に傷害や物損事故を起こさないために、以下のような基本的な安全対策を行ってください。

・適切な目、手、および類の保護具を着用してください。

・穴を開けるときは、スタッド、電気配線、水道管を避けてください。これらに穴をあけると、火災、感電、怪我、死亡の原因になります。

- 家の内部から外部に向かってやや下向きの角度で穴を開け、シーリング材を十分に塗布してください。不適切な穴あけやシーリングは、水や虫の侵入や損傷の原因となります。

雷保護について

Starlinkを雷の多い地域で使用する場合は、外部の雷保護システム（避雷針、アースロッド、サージブロテクターなど）を使用すると、製品が雷の影響を受けにくくなることがあります。雷雨時や、長期雇用しない場合は、本製品をコンセントから抜いて、アンテナケーブルを外してください。これにより、落雷や電力線のサージによる本製品の損傷を防ぐことができます。

以下の原因による損傷は保証対象外です。

・雷、電力サージ、火事、洪水、ひょう、暴風、地震、流星、太陽嵐、恐竜、その他の自然の力

· 事故、誤用、乱用、改造

・不適切なメンテナンスまたは放置

安全性、規制、表示、廃棄に関する詳細情報については、主なインターネットキットに含まれる規制に関する通知を参照してください。ここに記載されている情報は、予告なしに変更されることがあります。SpaceX社は、本書に含まれる技術的または編集上の誤りや脱落について責任を負いません。

↓

ENGLISH

1. スマートフォンに Starlink アプリをダウンロードします。
2. 設置の前に、アプリ内の"障害物を確認する"ツールを使用して、サービスが中断されないように最適な場所を特定します。
3. Starlink を設置します。
4. 接続後、Starlink からのデータを確認して、設置場所に障害物がないことを確認します。
5. アプリのその他の機能: 設定のカスタマイズ、アップデートの受信、問題のトラブルシューティング、サポートへの連絡。

Plan Your Install

Planifier votre installation / Planifique su instalación / Planen der Installation / Uw installatie voorbereiden / Scelta della posizione di installazione / Planeie a Sua Instalação / Planejar a instalação / Planowanie instalacji / Kurulumunuzu Planlayin / Σχεδιασμός της εγκατάστασης / 設置の計画

ENGLISH

1. マウントは、STARLINKから空までの間に障害物がない状態になるように、他の機器から離れた場所にある安定した構造の水平面に設置する必要があります。

注: STARLINK の周囲に塩水が溜まらないようにしてください。留め具のシーラントを定期的にチェックし、真水で洗い流してください。

1. 設置面に合わせて取り付け具を選択します。

- オプション1: 小ネジとナット — 設置面の裏側からアクセスできる場合 注: 付属の小ネジは、厚さ 11.4 MM までの設置面に使用できます。交換用取り付け具には強度 2 以上の M6 スレッドを使用します。ボルトはナットよりネジ山 2 つ分以上突き出ている必要があります。海洋環境でが 316 ステンレス鋼を使用します。

・オプション2: ラグボルト — 木材または合板用

注: ラグ ボルトを使用できる対象面の最小限の厚みは 6 MM です。

・オプション3: ブラインドホールナットと小ネジー複合面用

注: ブラインド ホール ナットを使用できる対象面の厚みは、4.5～7.9 MM です。

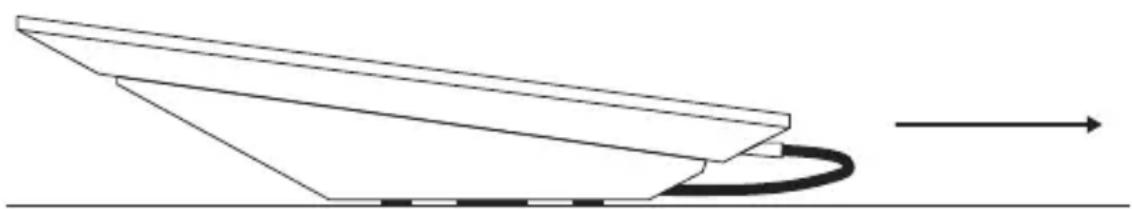

1. 車両で使用する場合は、下端が前になるようにマウントの向きを合わせてください。

1. ウェッジマウントをガイドとして使用し、四隅の穴の位置に鉛筆で印を付けて、マウントを取り外します。
2. ウェッジマウントをガイドとして使用し、四隅の穴の位置に鉛筆で印を付けて、マウントを取り外します。
3. ゴム製のシーリングワッシャーを穴の上に置き、次にマウントを置きます。シリコンシーラントをたっぷりと塗布してマウントの穴を埋めます。
4. 4 本の各小ネジにワッシャーを取り付け、ネジ山にシリコンシーラントを塗布します。取り付け穴と下穴に、4 本の小ネジを差し込みます。
5. 各小ネジにワッシャーとナットを取り付けて締めます。11.1 MM のソケットとレンチを使用してネジをぴったりと締め、さらに 1/4 回転分締めます。締めすぎないでください。

1. ウェッジマウントをガイドとして使用し、四隅の穴の位置に鉛筆で印を付けて、マウントを取り外します。
2. 印を付けた4つの位置に、それぞれ2.4MMの穴をドリルで開けます。穴の周りのバリを取り除き、使用面にゴミが残らないように確認します。
3. ゴム製のシーリングワッシャーを穴の上に置き、次にマウントを置きます。シリコンシーラントをたっぷりと塗布してマウントの穴を埋めます。
4. ネジ山にシリコンシーラントを塗布し、ラグボルトとワッシャーを差し込みます。ドリルと11.1MMソケットを使用して、ネジを90%まで締めます。
5. ソケットレンチを使用してネジをぴったりと締め、さらに1/4回転分締めます。締めすぎないでください。

オプション3-ブラインドホールナットと小ネジ

1. ウェッジマウントをガイドとして使用し、四隅の穴の位置に鉛筆で印を付けて、マウントを取り外します。

注: ブラインドホールナットを使用できる対象面の厚みは、4.75～7.85 MM です。

1. 印を付けた4つの位置に、それぞれ13MMの穴をドリルで開けます。穴の周りのバリを取り除き、使用面にゴミが残らないように確認します。

1. 穴の部分とその周囲にシリコンシーラントを塗布し、ブラインドホールナットを差し込みます。ブラインドホールナットのベースは、取り付け面に対して平らになるようにします。注: ブラインドホールナットを使用できる対象面の厚みは、4.75～7.85 MM です。

1. 4本の各小ネジにワッシャーを取り付け、ネジ山にシリコンシーラントを塗布します。マウントとブラインドホールナットに、4本の小ネジを差し込みます。

1. 11.1 MM のソケット レンチを使用してネジをぴったりと締め、さらに 1/4 回転分締めます。締めすぎないでください。取り付け面の裏側で、ブラインド ホール ナットがしっかり折りたたまれていることを確認します。

付属のケーブルパススルーキットを使用して外側にケーブルを配線する場合は、次の手順に従ってください。それ以外の場合は、ケーブルを内側に配線し、次のセクション""STARLINKの設置""に進んでください。

注: 付属の STARLINK ケーブルの長さは 8 M です。他の長さのケーブルは、STARLINK 公式ショップ (SHOP.STARLINK.COM) で入手できます。

1. 19 MM スペードビットを使用して、STARLINK ケーブル用の逃げ溝を内側に開けます。この穴の周りのバリを取り除き、使用面にゴミが残らないように確認します。

2. ドリルチューブを石鹸水で湿らせ、ゴム栓の中央にゆっくりと逃げ溝を開けます。

3. ボックスカッターを使用して、ケーブル穴から外壁までゴム栓を切断します。

4. 外側からドリル穴を通してケーブルを配線します。取り付け穴を囲むように、ゴム製ベース ガスケットを配置します。

5. 半分に分かれているプラスチック製ベースを2つ組み合わせ、ガスケットの穴に合わせてゴム製ガスケットに取り付けます。

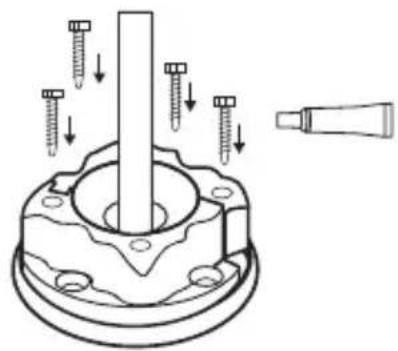

1. 1. ベース部分を木ネジ4本で固定します。
2. ゴム製プラグをケーブルの周囲に装着し、ベースに押し込みます。ケーブルを 0.5 M ほど外側に出しておきます。
3. 半分に分かれている外部カバーを2つ組み合わせ、内部カバーと外部カバーの穴を合わせてベースに取り付けます。
4. 4 本の小ネジにシリコンシーラントを塗布し、手で回してぴったりと締めます。

1. STARLINK を下向きにして、ゴミのないきれいな面に置きます。

ショルダーボルトのネジ山をスレッドロッカーで湿らせ、ケーブルポート近くのネジ穴に取り付けます。3.2 MM 六角レンチを使用してボルトを手で締めます。

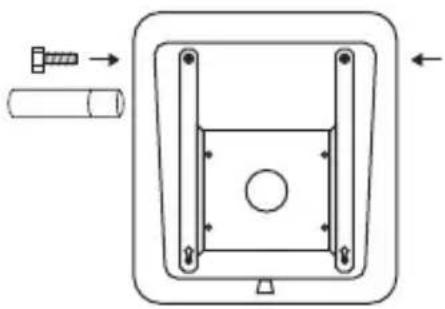

1. ショルダーボルトをマウントの下部にあるキー溝に合わせます。 STARLINK を押し下げて前方にスライドさせ、適切な位置にロックします。

1. 長さ 13 MM の小ネジのネジ山をスレッドロッカーで湿らせてから、2つのワッシャーと共に残りの2つの穴に取り付けて STARLINK を固定します。4.8 MM の六角レンチを使用してネジをぴったりと締め、さらに 1/4 回転分締めます。締めすぎないでください。

注: 必ず長さ 12.7 MM のネジを使用してください。これよりボルトを使用すると、STARLINK を損傷する可能性があります。

1. STARLINK の下部にあるポートに、STARLINK ケーブルを差し込みます。

注: ケーブルを鋭角で折り曲げないでください。可能な最小曲げ半径は 50 MM です。
