GEBRUIKSAANWIJZING Wedge Mount Kit StarIink

Als u twijfelt over welk deel dan ook van het installatieproces, probeer het dan niet zelf, maar neem contact op met een professional om uw Starlink te installeren. Starlink is niet verantwoordelijk voor verwondingen of materiële schade die wordt veroorzaakt door het installatieproces.

Onthoud dat barre weersomstandigheden (bijv. zware regenval, sneeuw of wind) de internetverbinding van de satelliet kan beïnvloeden. Dit leidt mogelijk tot tragere snelheden of in zeldzame gevallen tot het uitvallen van de verbinding.

De Starlink detecteert en smelt sneeuw die er rechtstreeks op valt. Opeenhopende sneeuw rondom de Starlink kan echter het gezichtsveld belemmeren. We raden aan de Starlink te installeren op een locatie die vrij is van sneeuwophoping en andere belemmeringen van het gezichtsveld.

Als uw Starlink-app een melding 'Motoren vast/onbeweeglijk' geeft, is uw Starlink mogelijk zo gemonteerd dat het niet mogelijk is zijn optimale hoek te bereiken om verbinding te maken met de satellieten. We adviseren uw Starlink te monteren binnen een hoek van 5 graden van verticaal. Wanneer u uw Starlink monteert In een horizontale positie (bijvoorbeeld aan de zijkant van de schoorsteen), kan deze niet functioneren.

INSTALLATIEVOORWAARDEN

WAARSCHUWINGI De Starlink-router/voeding is geschikt voor gebruik buitenshuis en binnenshuis. Lees de wettelijke kennisgevingen in uw Starlink-internetkit voor informatie over milieuspecificaties van uw Starlink en accessoires.

WAARSCHUWING! Montagesystemen zijn niet ontworpen voor orkaan-/tornado-windbelastingen. In alle gevallen moet het montagesysteem extra worden vastgemaakt om storingen bij onverwachte wind te voorkomen.

VEILIGHEIDSKENNISGEVINGEN

WAARSCHUWING! Volg de standaard voorzorgsmaatregelen om het risico op letsel, elektrische schok of brand te verminderen, waaronder:

• Zorg ervoor dat het product is losgekoppeld van de stroomtoevoer voordat u de Starlink (ook bekend als 'Dishy McFlatface') opent, verplaatst of installeert. Starlink bevat bewegende delen wanneer ingeschakeld.
• Sluit het netsnoer aan op een stopcontact dat te allen tijd e gem akkelijk to egankelijk is. Als het netsnoer een 3-polige stekker heeft, steekt u het snoer in een geaard 3-polig stopcontact.
• Gebruik alleen de wisselstroomadapter en het netsnoer die bij het systeem zijn geleverd of die zijn aangeschaft bij SpaceX.
• Gebruik dit product niet met een beschadigd netsnoer. Als het netsnoer is beschadigd, moet u het vervangen voordat u dit product gebruikt.
• Zorg er ook voor dat de wisselstroomadapter lijdens het gebruik niet in contact komt met de huid of een zacht oppervlak, zoals een tapijt of vloerkleed of kleding. Het product en de wisselstroomadapter voldoen aan de temperatuurlimieten voor oppervlakken die voor de gebruiker toegankelijk zijn, zoals gedefinleerd door toepasselijke veiligheidsnormen.
• Vermijd het gebruik van dit product tijdens onweer. U kunt een elektrische schok krijgen van de bliksem. Gebruik dit product niet als u gekraak of een sissend of ploffend geluid hoort, of een sterke geur of rook opmerkt uit enig onderdeel van het systeem. Schakel het systeem uit, koppel het los van de voedingsbron en neem contact op met de technische ondersteuning van Starlink voor hulp.

WAARSCHUWING! Om persoonlijk letsel en materiële schade tijdens het boren te voorkomen, dient u voorzichtig te zijn en de standaard veiligheidsprocedures te volgen, waaronder:

• Draag geschikte oog-, hand- en gezichtsbescherming.
• Vermijd tapeinden, elektrische bedrading en waterleidingen tijdens het boren. Wanneer u hierin boort, kan dit leiden tot brand, schokken, letsel of de dood.
• Boor met een lichte neerwaartse hoek van de binnenkant naar de buitenkant van het huis en breng afdichtmiddel grondig aan. Onjuist boren en afdichten kan leiden tot het binnendringen van water en/of ongedierte en/of tot schade.

Bliksembeveiliging

Als Starlink wordt gebruikt in een gebied waar vaak bliksem voorkomt, kan een extern bliksembeveiligingssysteem (bliksemafleider, aardingsstaaf, overspanningsbeveiliging, enzovoort) de gevoeligheid voor bliksem van het product verminderen. Koppel het product los van het stopcontact en maak de antennekabel los voor extra beveiliging tijdens onweer of wanneer het product langere tijd onbeheerd is of niet wordt gebruikt. Dit kan schade aan het product door bliksem of netspanningspleken voorkomen.

De garantie dekt schade met de volgende oorzaken niet:

• Bliksem, spanningspieken, brand, overstromingen, hagel, stormen, aardbevingen, meteoren, zonnestormen, dinosaurussen of andere natuurkrachten.
• Ongelukken, verkeerd gebruik, misbruik of aanpassingen.
• Onjuist of verwaarloosd onderhoud.

Raadpleeg de Wettelijke kennisgevingen in de hoofdinternetkit voor meer informatie over veiligheid, regelgeving, etikettering en verwijdering. De in dit document opgenomen informatie kan zonder aankondigling worden gewijzigd. SpaceX kan niet aansprakelijk worden gesteld voor technische of redactionele fouten of hiaten in dit document.

ITALIANO

1. Download de Starlink-app op uw telefoon.
2. Gebruik de tool 'Check for Obstructions' in de app voordat u de installatie uitvoert om de beste locatie voor ononderbroken service te bepalen.
3. Installeer uw Starlink.
4. Controleer na aansluiting de gegevens van uw Starlink om te bevestigen dat de installatielocatie vrij van obstakels is.
5. Extra app-functies: instellingen aanpassen, updates ontvangen, problemen oplossen en contact opnemen met de ondersteuning.

PORTUGUÊS (BRASIL)

1. Uw bevestiging moet worden geïnstalleerd op een structureel stevig, horizontaal oppervlak en uit de buurt van andere apparatuur, zodat uw Starlink onbelemmerd richting de hemel is gericht.

LET OP: Voorkom dat zout water zich rondom uw Starlink ophoopt. Controleer regelmatig de afdichtingsmiddelen van uw bevestigingen en spoel ze af met schoon water.

1. Kies de installatiehardware voor uw montageoppervlak:

- Optie 1: Machineschroeven en -moeren: voor oppervlakken met toegang aan de achterkant

LET OP: De meegeleverde machineschroeven zijn geschikt voor montageoppervlakken met een dikte van maximaal 11,4 mm. Vervangende hardware moet M6-schroefdraad zijn van ISO2 of hoger. De bout moet minimaal twee schroefdraden door de moer steken. Gebruik in mariene omgevingen RVS316.

- Optie 2: Houtdraadbouten: voor hout of multiplex

LET OP: Voor houtdraadbouten moet het oppervlak minimaal 6 mm dik zijn.

- Optie 3: Blindklinkmoeren en machineschroeven: voor composietoppervlakken

LET OP: Voor blindklinkmoeren moet het oppervlak tussen 4,5 en 7,9 mm dik zijn.

1. Voor gebruik op een voertuig richt u de bevestiging zo dat de onderkant naar voren wijst.

ITALIANO

Schroetdraadborgmiddel

Frena filetti

Trava-porcas

Trava rosca

Blindklinkmoeren (x4)

Dadi a rivetto (x4)

Porcas de Furo Cego (x4)

Porcas cegas (x4)

Kruiskopschroevendraaier

Cacciavite a croce

Chave de fendas Philips

Chave de fenda Phillips

Wkretak krzczakowy

Optie 1: machineschroeven en -moeren

1. Gebruik de Wedge Mount als leidraad; markeer de vier punten van de hoekgaten met het potlood en verwijder de bevestiging.
2. Boor op alle vier gemarkeerde punten een gat van 6,5 mm door het oppervlak. Verwijder bramen rond de gaten en zorg dat het oppervlak vrij is van resten.
3. Plaats de rubberen afdichtingsringen over de gaten, gevolgd door de bevestiging. Breng een ruime hoeveelheid siliconenkit aan om de gaten in de bevestiging op te vullen.
4. Plaats een sluitring op elk van de vier machineschroeven en breng siliconenkit aan op de schroefdraad. Steek de vier machineschroeven door de bevestiging in de voorgeboorde gaten.
5. Plaats op elke machineschroef een sluitring en moer en draai deze vast. Gebruik de 11,1mm-steeksleutel en inbussleutel om de schroeven vast te draaien plus 1/4e slag; draai ze niet te vast.

Optie 2: houtdraadbouten

1. Gebruik de Wedge Mount als leidraad; markeer de vier punten van de hoekgaten met het potlood en verwijder de bevestiging.
2. Boor op alle vier gemarkeerde punten een gat van 2,4 mm door het oppervlak. Verwijder bramen rond de gaten en zorg dat het oppervlak vrij is van resten.
3. Plaats de rubberen afdichtingsringen over de gaten, gevolgd door de bevestiging. Breng een ruime hoeveelheid siliconenkit aan om de gaten in de bevestiging op te vullen.
4. Breng siliconenkit aan op de schroefdraad en steek de houtdraadbouten in met een sluitring. Gebruik de boormachine met 11,1mm-inbus om de schroeven ongeveer 90% vast te draaien.
5. Gebruik de steeksleutel om de schroeven vast te draaien plus 1/4e slag; draai ze niet te vast.

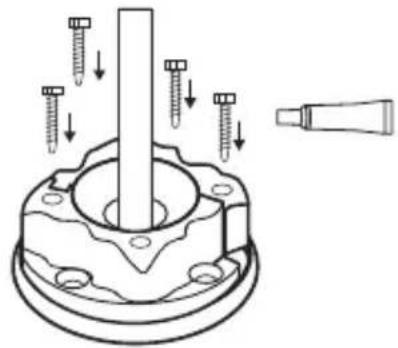

Optie 3: blindklinkmoeren en machineschroeven

1. Gebruik de Wedge Mount als leidraad; markeer de vier punten van de hoekgaten met het potlood en verwijder de bevestiging.
   LET OP: Voor blindklinkmoeren moet het oppervlak tussen 4,75 en 7,85 mm dik zijn.
2. Boor op alle vier gemarkeerde punten een gat van 13 mm door het oppervlak. Verwijder bramen rond de gaten en zorg dat het oppervlak vrij is van resten.
3. Breng in en rond de gaten siliconenkit aan en steek de blindklinkmoeren in. De basis van de blindklinkmoer moet gelijk liggen met het installatieoppervlak.
4. Plaats een sluitring op elk van de vier machineschroeven en breng siliconenkit aan op de schroefdraad. Steek de vier machineschroeven door de bevestiging en blindklinkmoeren.
5. Gebruik de 11,1mm-steeksleutel om de schroeven vast te draaien plus 1/4e slag; draai ze niet te vast. Zorg ervoor dat de blindklinkmoeren volledig in het montageoppervlak zijn verzonken.

Volg de onderstaande stappen als u uw kabel door een buitenoppervlak wilt leiden met behulp van de meegeleverde kabeldoorvoerset. Als alternatief kunt u uw kabel naar de binnenzijde leiden en het volgende gedeelte 'Starlink installeren' overslaan.

LET OP: De meegeleverde Starlink-kabel is 8 meter lang. Verschillende kabellengtes zijn te vinden in de Starlink-winkel: shop.starlink.com.

1. Gebruik de 19mm-speedboor om een gat naar de binnenzijde te boren voor de Starlink-kabel. Verwijder bramen rond het gat en zorg dat het oppervlak vrij is van resten.
2. Maak de boorbuis nat met zeepwater en boor langzaam een gat in het midden van de rubberen plug.
3. Snijd met het stanleymes de rubberen plug van het kabelgat naar de buitenmuur door.
4. Leid uw kabel vanaf de buitenzijde door het geboorde gat. Plaats de rubberen basispakking rond het montagegat.
5. Combineer de twee helften van de plastic basis en bevestig deze op de rubberen pakking, waarbij u ervoor zorgt dat de gaten in de pakking met elkaar zijn uitgelijnd.

1. Schroef de basis vast met de vier houtschroeven.
2. Wikkel de rubberen plug rond de kabel en druk deze in de basis. Laat een halve meter kabel aan de buitenzijde.
3. Combineer de twee helften van de buitenhuls en plaats deze op de basis, waarbij u ervoor zorgt dat de gaten in de binnenhuls en de buitenhuls met elkaar zijn uitgelijnd.
4. Breng op de vier machineschroeven siliconenkit aan en draai ze vast met de hand.

1. Plaats uw Starlink met de voorkant naar beneden op een schoon oppervlak dat vrij is van resten. Maak de schroefdraad van de schouderbouten nat met het schroefdraadborgmiddel en plaats deze in de schroefgaten bij de kabelpoort. Gebruik een 3,2mm-inbussleutel om de bouten vast te draaien met de hand.

2. Lijn de schouderbouten uit in de spiebaan aan de onderkant van de bevestiging. Druk deze omlaag en schuif de Starlink naar voren om hem te bevestigen.

3. Maak de schroefdraad van de 13 mm lange machineschroeven nat met schroefdraadborgmiddel en plaats deze in de twee resterende gaten met twee sluitringen om de Starlink te bevestigen. Gebruik de 4,8 mm inbussleutel om de schroeven vast te draaien plus 1/4e slag; draai ze niet te vast.

LET OP: Zorg dat u de 12,7 mm lange schroeven gebruikt. Langere bouten kunnen de Starlink beschadigen.

1. Steek de Starlink-kabel in de poort aan de onderkant van de Starlink.

LET OP: Vermijd kinken in uw kabel; gebruik een minimale buigradius van 50 mm.
