MANUAL DE UTILIZADOR HW-Q610C SAMSUNG

04 COLLEGAMENTO DELLA SOUNDBAR

05 COLLEGAMENTO A UNA TV

O INTERIOR NÃO CONTÉM PEÇAS PASSÍVEIS DE REPARAÇÃO PELO UTILIZADOR.

A MANUTENÇÃO DEVE SER EFECTUADA POR PESSOAL TÉCNICO QUALIFICADO.

Consulte a tabela abaixo para uma explicação dos símbolos que poderão estar no seu produto Samsung.

	Este símbolo indica a presença de alta tensão no interior do produto.É perigoso estabelecer qualquer tipo de contacto com as peças existentes no interior do produto.
	Este símbolo indica a existência de documentação importante relativa ao funcionamento e manutenção deste produto (fornecida com o mesmo).
	Produto de classe II: Este símbolo indica que não é necessária uma ligação eléctrica de segurança à terra.Se este símbolo não se encontrar num produto com fio de ligação à rede, o produto DEVERÁ possuir uma ligação de proteção segura à terra.
	Tensão CA: Este símbolo indica que a tensão nominal é CA.
	Tensão CC: Este símbolo indica que a tensão nominal é CC.
	Cuidado, consulte as instruções de utilização: Este símbolo aconselha o utilizador a consultar o manual do utilizador quanto a informações de segurança.

AVISO

- Para reduzir o risco de fogo ou de choque elétrico, não exponha este aparelho à chuva ou à humidade.

CUIDADO

• PARA EVITAR CHOQUES ELÉCTRICOS, INSIRA TOTALMENTE A PARTE LARGA DA FICHA NA RANHURA LARGA.
• Este aparelho deve ser sempre ligado a uma tomada com ligação à terra.
• Para desligar o aparelho da corrente, tem de retirar a ficha da tomada eléctrica, pelo que a ficha tem de estar facilmente acessível.
• Não exponha o aparelho a gotas ou salpicos. Não coloque objectos com líquidos, tais como vasos, em cima do aparelho.
• Para desligar completamente o aparelho, tem de desligar o cabo de alimentação da tomada de parede. Por este motivo, o cabo de alimentação tem de estar sempre facilmente acessível.

PRECAUÇÕES

1. Certifique-se de que a fonte de alimentação CA da sua residência está em conformidade com os requisitos elétricos indicados no autocolante de características na parte inferior do produto. Instale o produto na horizontal, sobre uma base adequada (móvel), com espaço suficiente para permitir a ventilação 7\~10 cm. Certifique-se de que os orifícios de ventilação não estão tapados. Não coloque a unidade sobre amplificadores ou sobre outro tipo de equipamento que possa aquecer. Esta unidade foi concebida para uma utilização contínua. Para desligar completamente a unidade, desligue a ficha CA da tomada de parede. Desligue a unidade quando não tencionar utilizá-la durante muito tempo.

2. Durante trovoadas, desligue a ficha de corrente da rede eléctrica. Os picos de tensão durante uma trovoada podem danificar a unidade.

3. Não exponha a unidade à luz solar directa nem a outras fontes de calor. A unidade poderá sobreaquecer e ficar danificada.

4. Proteja o produto da humidade (por exemplo, vasos) e de calor (por exemplo, uma lareira) ou de equipamento que crie campos magnéticos ou eléctricos fortes. Desligue o cabo de alimentação da tomada eléctrica se a unidade não funcionar correctamente. O produto não se destina a utilização industrial. Utilize este produto apenas para fins pessoais. Pode ocorrer condensação se o produto ou o disco tiverem sido arm zenados em temperaturas baixas. Se transportar a unidade no Inverno, aguarde aproximadamente 2 horas para que a unidade fique à temper tura ambiente, antes de utilizar.

5. As pilhas utilizadas neste produto contêm químicos nocivos para o ambiente. Não deite as pilhas no lixo doméstico. Não elimine as pilhas através de fogo. Não provoque curto-circuito, não desmonte nem sobreaqueça as pilhas. CUIDADO : Pode provocar uma explosão, se substituir as pilhas incorrectamente. Substitua-as apenas pelo mesmo tipo de pilhas ou por um tipo equivalente.

CONTEÚDOS

01 Verificação dos Componentes 6

02 Descrição geral do Produto 7

Painel Frontal/Painel Superior do Soundbar 7

Painel inferior do Soundbar 8

03 Utilização do Controlo Remoto 9

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA) 9

Como utilizar o controlo remoto ____ 9

Utilizar os botões escondidos (botões com mais de uma função) ____ 13

Especificações de saída para diferentes modos de efeitos sonoros ____ 13

Ajuste do volume do Soundbar com o controlo remoto de um televisor ____ 14

04 Ligar o Soundbar 15

Ligar à corrente elétrica 15

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar ____ 18

05 Ligar a uma TV 19

Método 1. Ligar com HDMI ____ 19

Método 2. Ligar através de um cabo ótico ____ 21

Método 3. Ligar através de Bluetooth ____ 23

06 Ligar um Dispositivo Externo 25

Método 1. Ligar através de um cabo HDMI

(compatível com descodificação e reprodução Dolby Atmos®/DTS:X) ____ 25

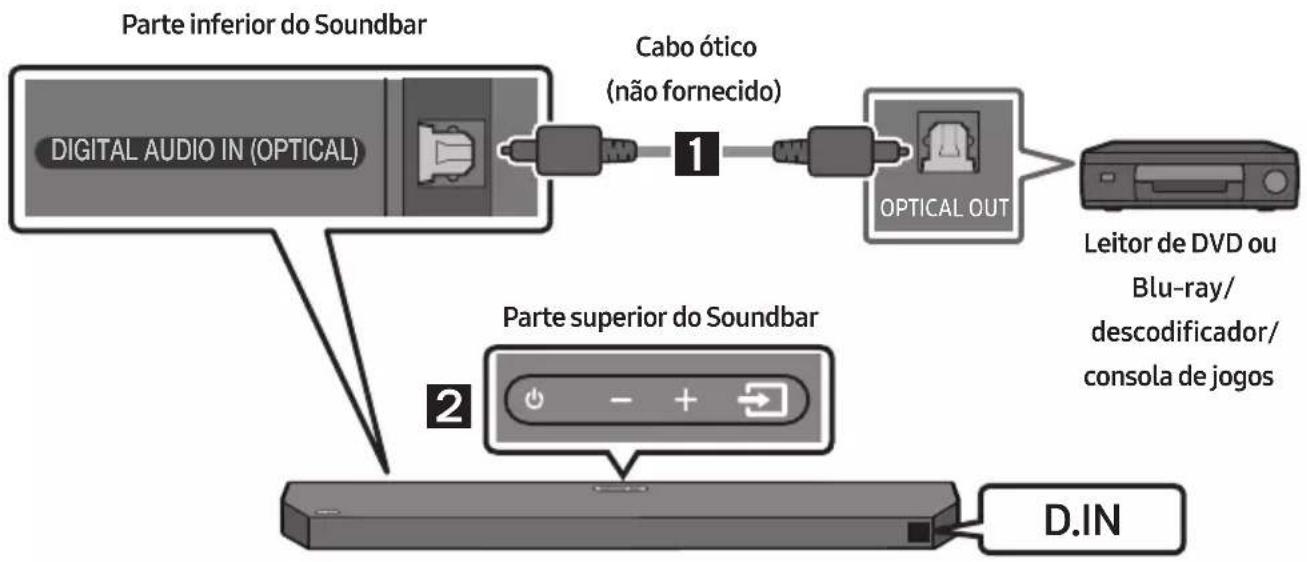

Método 2. Ligar através de um cabo ótico ____ 26

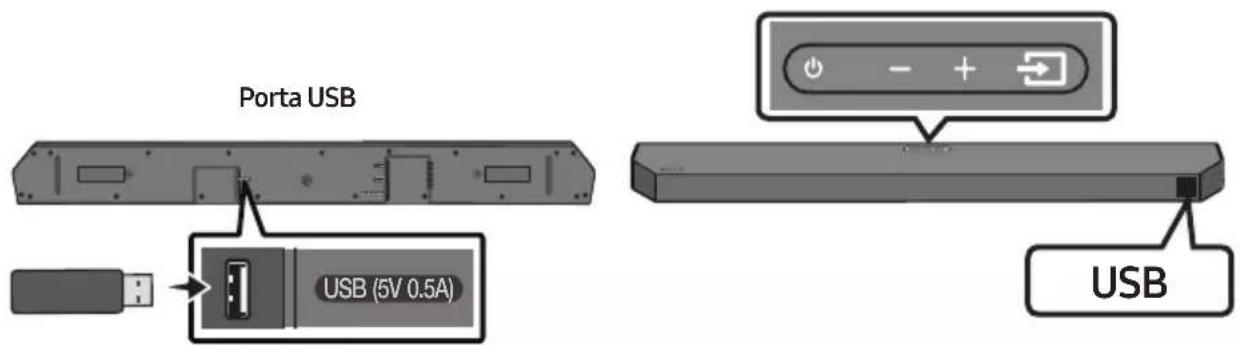

07 Ligar uma unidade USB 27
08 Ligar um Dispositivo Móvel 28

Ligar através de Bluetooth 28

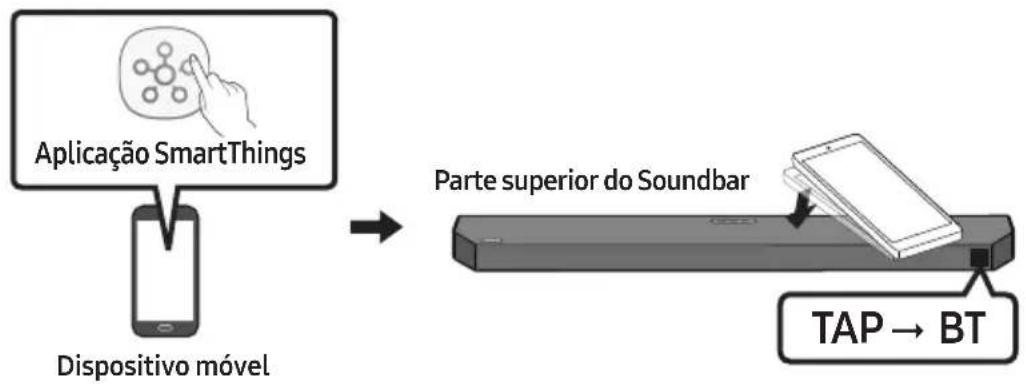

Utilizar o Tap Sound ____ 32

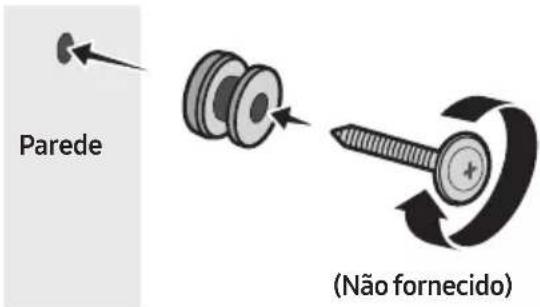

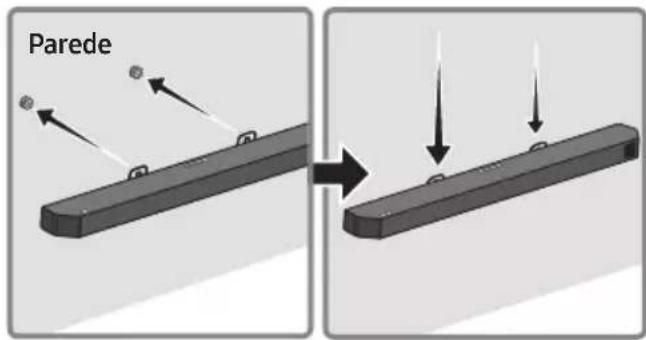

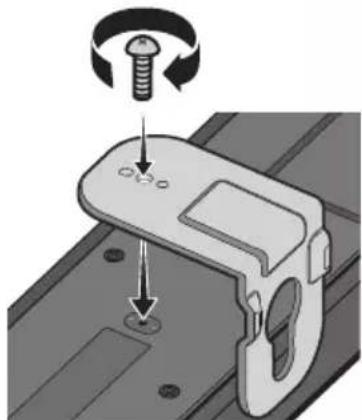

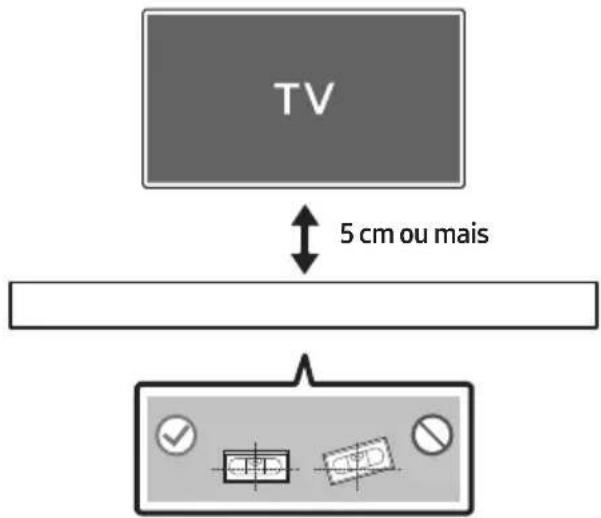

09 Instalação do Suporte de Parede 33

Precauções para a instalação ____ 33

Componentes do suporte de parede ____ 33

10 Instalar o soundbar em frente à TV 35
11 Atualização do Software 36

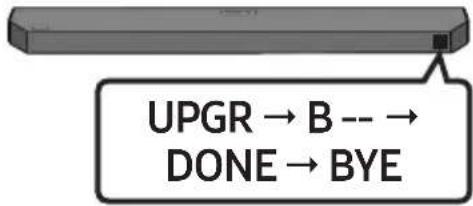

Atualização por USB 36

Reposição 37

12 Resolução de Problemas 38
13 Licenças 40
14 Aviso de Licença de Open Source 41
15 Nota Importante sobre o Serviço 41
16 Especificações e Guia 42

Especificações ____ 42

01 VERIFICAÇÃO DOS COMPONENTES

• Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta : Parte inferior da unidade principal do Soundbar)
• Para adquirir componentes adicionais ou cabos opcionais, entre em contacto com o centro de assistência técnica ou o atendimento ao cliente da Samsung.
• Para mais informações sobre o suporte de parede, consulte a página 33.
• A conceção e as especificações estão sujeitas a alteração sem aviso prévio.
• O aspecto real dos acessórios poderá ser ligeiramente diferente das seguintes ilustrações.

02 DESCRIÇÃO GERAL DO PRODUTO

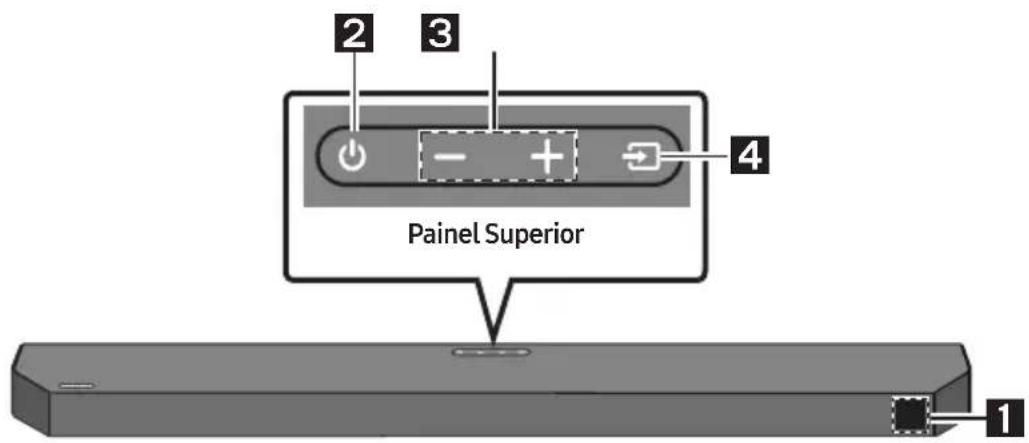

Painel Frontal/Painel Superior do Soundbar

2 3 Painel Superior 4 1

1	EcrãExibe o estado e o modo atual do produto.
2	Botão (Ligar/Desligar)Permite ligar e desligar o Soundbar.• Função Auto Power DownEsta unidade desliga-se automaticamente nas situações seguintes:– Modo D.IN / HDMI / BT / USB: Se não existir sinal de áudio durante 18 minutos.
3	Botão — (Volume)Permite ajustar o volume.• Quando ajustado, o nível do volume é exibido no ecrã frontal do Soundbar.
4	Botão (Origem)Permite selecionar o modo de entrada da origem.
	Modo de entrada Ecrã
	Ótica D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Conversão Automática)
		D.IN → TV ARC (Conversão Automática)
	HDMI HDMI
	Modo BLUETOOTH BT
	Modo USB	USB

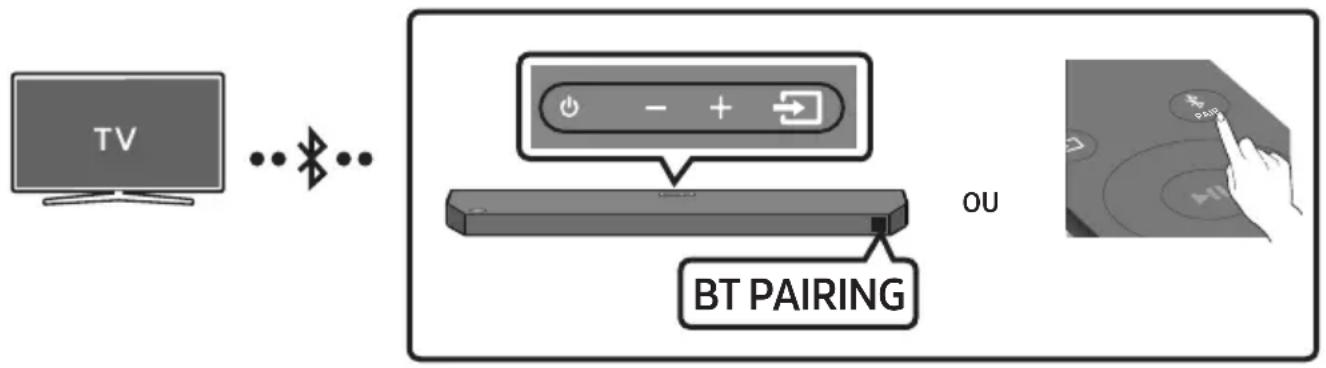

	Para ligar o modo “BT PAIRING”, altere a origem para o modo “BT” e, em seguida, mantenha premido o botão (Origem) durante mais de 5 segundos.

• “*” o modo é suportado quando a função eARC está ligada nas definições da TV.
• Quando liga o cabo de CA, poderá utilizar o botão de ligar após 4 a 6 segundos.

- Sempre que liga esta unidade, terá de aguardar 4 a 5 segundos até que seja possível reproduzir som.

- Se ouvir sons provenientes da TV e do Soundbar, aceda ao menu Definições para o áudio da TV e mude o altifalante da TV para Altifalante Exter.

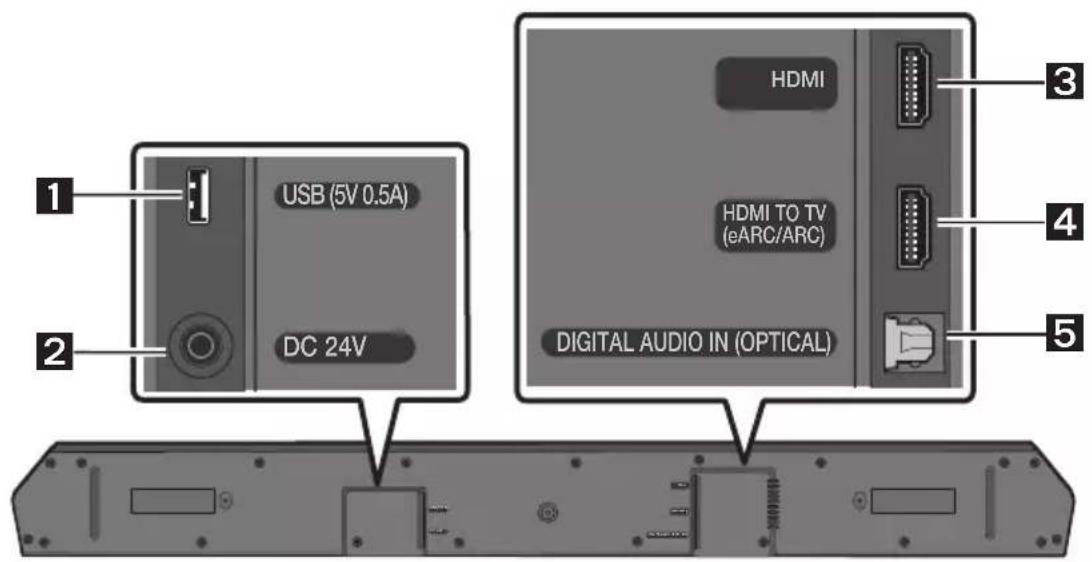

Painel inferior do Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (eARC/ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

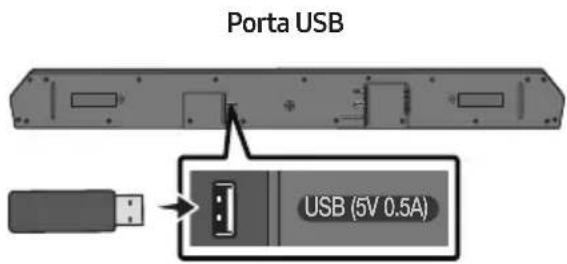

1	USB (5V 0.5A)Ligue uma unidade USB aqui para reproduzir ficheiros de música armazenados na unidade USB através do Soundbar. (Consulte a página 27.)
2	DC 24V (Entrada de fonte de alimentação)Permite ligar ao transformador de CA/CC. (Consulte a página 15.)
3	HDMIPermite a entrada simultânea de sinais de áudio e vídeo digitais através de um cabo HDMI.Permite ligar a uma saída HDMI de um dispositivo externo. (Consulte a página 25.)
4	HDMI TO TV (eARC/ARC)Permite ligar a uma tomada fêmea HDMI IN (eARC) num televisor. (Consulte a página 19.)
5	DIGITAL AUDIO IN (OPTICAL)Permite ligar a uma saída (ótica) digital de um dispositivo externo. (Consulte a página 26.)

• Ao desligar o cabo de alimentação do transformador de CA/CC de uma tomada elétrica, puxe a ficha. Não puxe o cabo.
• Não ligue esta unidade ou outros componentes a uma tomada de CA até que todas as ligações entre os componentes estejam concluídas.

03 UTILIZAÇÃO DO CONTROLO REMOTO

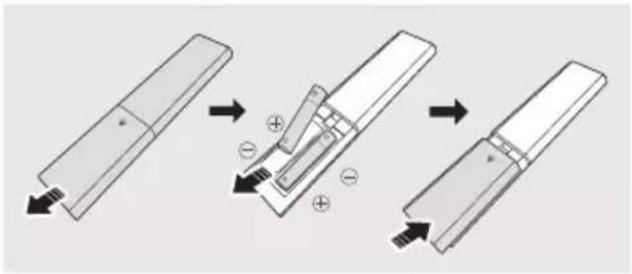

Inserção das pilhas antes de utilizar o controlo remoto (2 pilhas AAA)

Deslize a tampa traseira na direção da seta até ser totalmente removida. Insira 2 pilhas AAA (1,5 V) orientadas corretamente em função da polaridade. Coloque novamente a tampa traseira deslizando-a.

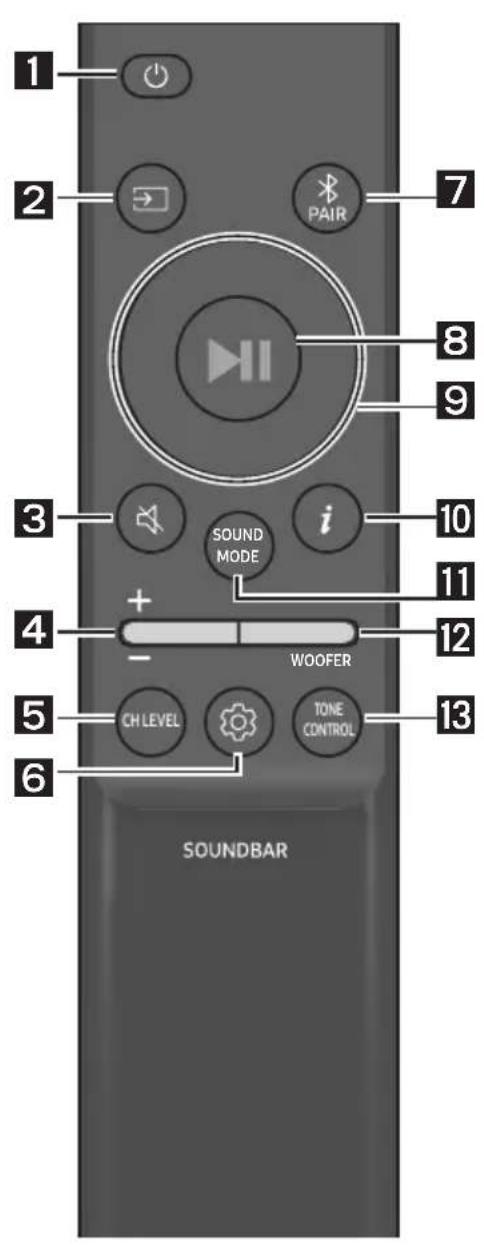

Como utilizar o controlo remoto

1 2 PAIR 7 8 9 3 i 10 11 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Ligar/Desligar	Permite ligar e desligar o Soundbar.
2	Origem	Prima este botão para selecionar uma fonte ligada ao Soundbar.
3	Sem som	Prima o botão [sem som) para desativar o som. Prima-o novamente para repor o som.
4	Volume	Prima o botão para cima ou para baixo para ajustar o volume.Sem somPrima o botão Volume para desativar o som. Prima-o novamente para repor o som.

5	CH LEVEL	Ao premir o botão, pode ajustar o volume de cada altifalante.• Prima o botão para selecionarCENTER LEVELou TOP LEVELe ajuste o volume entre -6 e +6 com os botõesCima/Baixo.• Se os Altifalantes traseiros (vendidos em separado) estiverem ligados, a definiçãoREAR LEVELé compatível. Para ajustar o volume doREAR LEVELentre -6 e +6, utilize os botõesCima/Baixo.
6	Controlo de Som	Ao premir o botão, pode definir a função de áudio. Pode ajustar as definições pretendidas ao usar os botõesCima/Baixo.VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF– VOICE ENHANCE ON/OFFCom este modo é mais fácil ouvir diálogos nos filmes e na TV.– NIGHT MODE ON/OFFEste modo está otimizado para visualização noturna, com definições ajustadas para diminuir o volume, mas manter os diálogos percetíveis.– SYNCSe o vídeo no televisor e o áudio no Soundbar não estiverem sincronizados, prima o botão(Controlo de Som)para selecionarSYNCe depois defina o atraso de áudio para um valor entre 0 e 300 milissegundos com os botõesCima/Baixo.(Não disponível nos modos “USB” ou “BT”.)– VIRTUAL ON/OFFA função Dolby Virtual pode ser colocada emON/OFF.• O VOICE ENHANCE, o NIGHT MODEe a função de áudio VIRTUALpodem ser colocados emON/OFFcom os botõesCima/Baixo.(A função VIRTUALLnão está disponível no modo “USB” ou “BT”.)• Prima e mantenha premido o botão(Controlo de Som)durante cerca de 5 segundos para ajustar o som a cada banda de frequência. Pode selecionar 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz e 10 kHz com os botõesEsquerda/Direitaecada opção pode ser ajustada para uma definição entre -6 e +6 com os botõesCima/Baixo.(Certifique-se de que o modo de som está definido como “STANDARD”)
7	BluetoothPAIR	Mude o Soundbar para modo de emparelhamento por Bluetooth.Prima o botãoPAire aguarde pelo ecrã "BT PAIRING" para ligar a um novo dispositivo Bluetooth.
8	Reproduzir/Pausa	Pode também reproduzir ou pausar música premindo o botão.
9	Cima/Baixo/Esquerda/Direita	Prima as áreas indicadas para selecionar Cima/Baixo/Esquerda/Direita.Prima Cima/Baixo/Esquerda/Direita no botão para selecionar ou definir funções.RepetirPara utilizar a função Repetir no modo “USB”, prima o botãoCima.Saltar MúsicaPrima o botãoDireitapara selecionar o próximo ficheiro de música. Prima o botãoEsquerdapara selecionar o ficheiro de música anterior.ID SETMantenha premido o botãoCimadurante 5 segundos atéID SETestar concluído (ao ligar um subwoofer sem fios ou altifalantes traseiros sem fios).
10	iInformações	Prima para apresentar informações sobre a função ativa ou o codec disponível.
11	SOUND MODESOUND MODE	Ao premir o botão, pode selecionar o modo de som desejado.SURROUND SOUND →GAME PRO →ADAPTIVE SOUND →STANDARD–SURROUND SOUNDOferece um campo sonoro mais amplo do que o padrão.–GAME PROOferece som estereoscópico para mergulhar na ação durante os videojogos.–ADAPTIVE SOUNDAnalisa o conteúdo em tempo real e fornece automaticamente o campo sonoro ótimo com base nas características do conteúdo.–STANDARDEmite o som original.•DRC (Dynamic Range Control)Permite-lhe aplicar o controlo de intervalo dinâmico às faixas Dolby Digital. Mantenha o botãoSOUND MODEpremido durante mais de 5 segundos enquanto o Soundbar está desligado para ligar ou desligar a função DRC (Dynamic Range Control). Com o DRC ligado, o som alto é reduzido. (O som pode ser distorcido.)•Bluetooth PowerEsta funcionalidade liga automaticamente o Soundbar quando recebe um pedido de ligação de um televisor ou dispositivo Bluetooth ligado anteriormente. A definição está em Ligada por predefinição.–Prima e mantenha premido o botãoSOUND MODEdurante mais de 5 segundos para desligar a função Bluetooth Power.
12	WOOFERNIVELACAO DE WOOFER (GRAVES)	Prima o botão para cima ou para baixo para ajustar o volume do woofer (graves) para -12 ou entre -6 e +6. Para definir o volume do woofer (graves) para 0 (padrão), prima o botão.
13	TONECONTROL	Ao premir o botão, pode ajustar o volume de sons agudos ou graves.• Prima o botão para selecionar TREBLE ou BASS e ajuste o volume entre -6 e +6 com os botões Cima/Baixo. Quando o nível de graves for alterado, o nível do woofer será também ajustado em conformidade.

Utilizar os botões escondidos (botões com mais de uma função)

Botão escondido		Página de referência
Botão do controlo remoto Função
WOOFER (Cima)	Controlo remoto do televisor Ligar/Desligar (em espera)	Página 14
Esquerda	Ligação automática do televisor Ligada/ Desligada (BT pronto)	Página 24
Cima ID SET Página 11
(GAHX) (Controlo de Som)	Equilíbrio de 7 bandas Página 10
SOUND MODE	DRC ON/OFF (em espera)	Página 11
	Bluetooth Power Página 11

Especificações de saída para diferentes modos de efeitos sonoros

Efeito Entrada			Potência
			Apenas com Subwoofer	Com kit de altifalantes traseiros sem fios e Subwoofer
[SHKW] SOUND MODE	SURROUND SOUND	2.0 canais	3.1.2 canais 5.1.2 canais
		5.1 canais 3.1.2 canais	5.1.2 canais
		Dolby Atmos®, DTS:X 3.1.2 canais 5.1.2 canais
	GAME PRO	2.0 canais	3.1.2 canais 5.1.2 canais
		5.1 canais 3.1.2 canais	5.1.2 canais
		Dolby Atmos®, DTS:X 3.1.2 canais 5.1.2 canais
	ADAPTIVE SOUND	2.0 canais	3.1.2 canais 5.1.2 canais
		5.1 canais 3.1.2 canais	5.1.2 canais
		Dolby Atmos®, DTS:X 3.1.2 canais 5.1.2 canais
	STANDARD	2.0 canais	2.1 canais 2.1 canais
		5.1 canais	3.1 canais 5.1 canais
		Dolby Atmos®, DTS:X 3.1.2 canais 5.1.2 canais

• O Kit de colunas traseiras sem fios da Samsung pode ser comprado em separado. Para comprar o Kit, contacte o fornecedor onde comprou o Soundbar.
• Se a fonte de entrada for Dolby Atmos®, DTS:X, a configuração Apenas Subwoofer fornece um áudio de 3.1.2 canais, enquanto a configuração Subwoofer e kit de colunas traseiras sem fios fornece um áudio de 5.1.2 canais.
• Os Altifalantes traseiros não emitem qualquer som para saídas de 2 canais enquanto o modo STANDARD estiver a ser utilizado. Para ativar o som dos Altifalantes traseiros, altere o modo de efeitos para SURROUND SOUND.

Ajuste do volume do Soundbar com o controlo remoto de um televisor

Ajuste o volume do Soundbar com o controlo remoto do televisor.

- Esta função só pode ser utilizada com controlos remotos por infravermelhos. Os controlos remotos Bluetooth (controlos remotos que requerem emparelhamento) não são suportados.

- Defina o altifalante do televisor para Altifalante Exter. para utilizar esta função.

- Fabricantes que suportam esta função: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Desligue o Soundbar.

2. Mantenha premido o botão WOOFER durante 5 segundos.

Cada vez que mantiver premido o botão WOOFER durante 5 segundos, o modo muda pela seguinte ordem: "OFF-TV REMOTE" (modo predefinido), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Botão do controlo remoto	Ecrã	Estado
	[Modo predefinido]		Desative o controlo remoto do televisor.
			Ative o controlo remoto por infravermelhos de um televisor Samsung.
			Ative o controlo remoto por infravermelhos de um televisor de terceiros.

04 LIGAR O SOUNDBAR

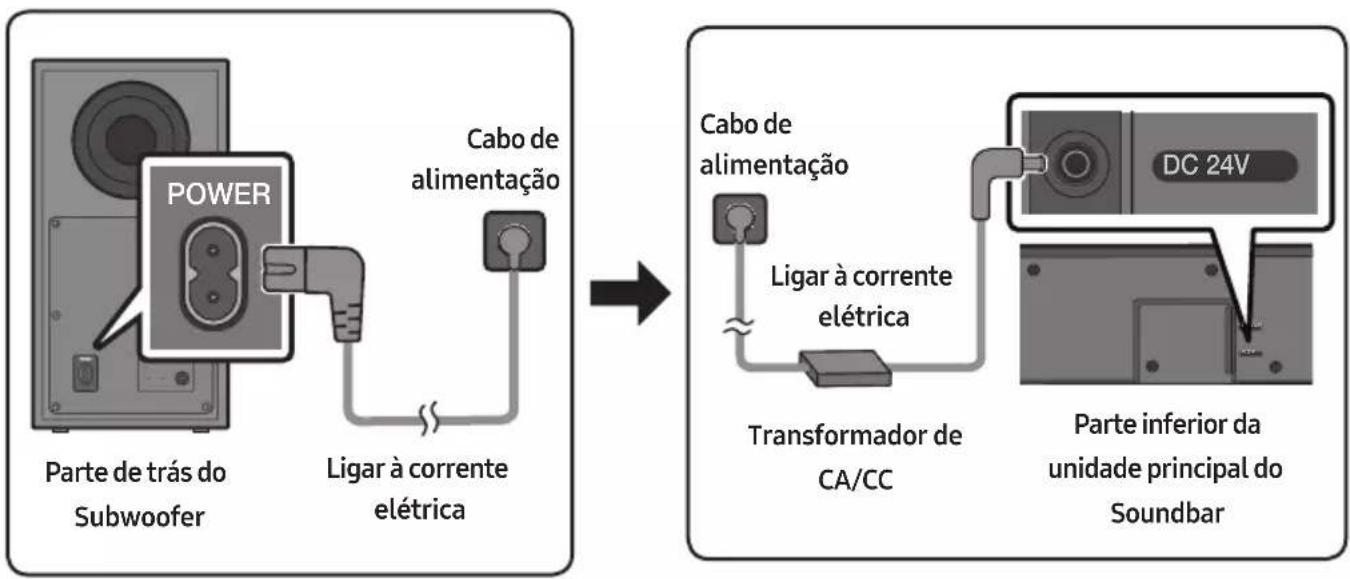

Ligar à corrente elétrica

Utilize os componentes elétricos para ligar o Subwoofer e o Soundbar a uma tomada elétrica pela seguinte ordem:

- Para obter mais informação sobre a fonte de alimentação e o consumo de energia, consulte a etiqueta no produto. (Etiqueta : Parte inferior da unidade principal do Soundbar)

1. Ligue o cabo de alimentação ao Subwoofer.

2. Ligue o cabo de alimentação ao transformador de CA/CC. Ligue o transformador de CA/CC (com o cabo de alimentação) ao Soundbar.

3. Ligue a alimentação ao Soundbar e ao Subwoofer.

- Ligue primeiro a alimentação ao Subwoofer. O Subwoofer será automaticamente ligado quando ligar o Soundbar.

- Certifique-se de que coloca o transformador de CA/CC sobre uma mesa ou no chão. Se posicionar o transformador de CA/CC de forma que este fique suspenso com a entrada do cabo CA voltada para cima, poderá entrar água ou outras substâncias desconhecidas no transformador e provocar avaria.

- Se desligar e voltar a ligar o cabo de alimentação quando o produto estiver ligado, o Soundbar liga-se automaticamente.

Ligação manual do subwoofer em caso de falha da ligação automática

Antes de executar o procedimento de ligação manual em baixo:

• Verifique se os cabos de alimentação do Soundbar e do subwoofer estão devidamente ligados.

• Certifique-se de que o Soundbar está ligado.

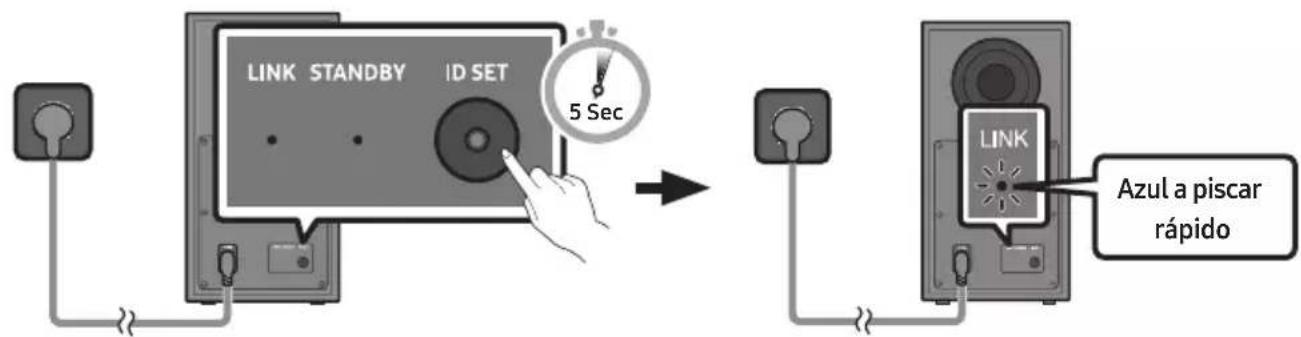

• Mantenha premido ID SET na parte de trás do subwoofer durante pelo menos 5 segundos.

- O indicador vermelho na parte de trás do subwoofer apaga-se e o indicador azul pisca.

LINK STANDBY ID SET 5 Sec LINK Azul a piscar rápido

Parte de trás do Subwoofer Parte de trás do Subwoofer

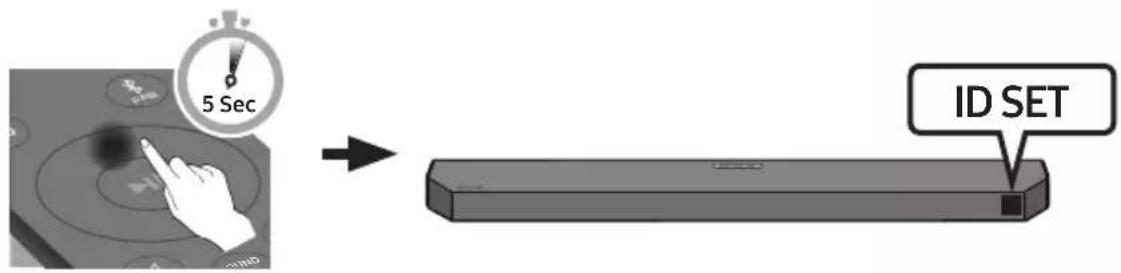

1. Mantenha premido o botão para Cima no controlo remoto durante mais de 5 segundos.

2. A mensagem ID SET surge no ecrã do Soundbar brevemente e depois desaparece.

3. O Soundbar liga-se automaticamente quando ID SET estiver concluído.

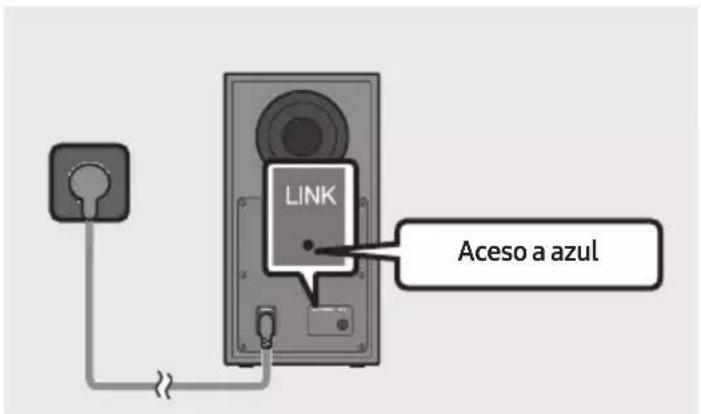

1. Verifique se o LED LINK está aceso continuamente a azul (ligação concluída).

O indicador LED LINK para de piscar e fica aceso continuamente a azul quando se estabelece uma ligação entre o Soundbar e o subwoofer sem fios.

Indicadores LED na parte de trás do subwoofer

LED	Estado	Descrição	Resolução
	Aceso	A ligação foi bem-sucedida (funcionamento normal)	-
	A piscar A recuperar a ligação		Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar ou aguarde cerca de 5 minutos. Se o indicador continuar a piscar, tente ligar o subwoofer manualmente.Consulte a página 16.
	Aceso	Modo de espera (com a unidade principal do Soundbar desligada)	Verifique se o cabo de alimentação está devidamente ligado à unidade principal do Soundbar.
		A ligação falhou	Estabeleça uma nova ligação.Consulte as instruções relativas à ligação manual na página 16.
	A piscar Ocorreu uma avaria		Consulte as informações de contacto do centro de assistência técnica da Samsung contidas no manual.

NOTAS

• Antes de mover ou instalar este produto, certifique-se de que desliga a alimentação e o cabo de alimentação da tomada.
• Se a unidade principal estiver desligada, o subwoofer sem fios entrará em modo de espera e o LED STANDBY na parte traseira ficará vermelho após piscar a azul várias vezes.
• Se utilizar um dispositivo que utilize a mesma frequência que o Soundbar junto do Soundbar, a interferência poderá causar interrupção do som.
• A distância de transmissão máxima do sinal sem fios da unidade principal é de cerca de 10 metros, mas pode variar consoante o ambiente de funcionamento. Se existir uma parede de aço e de betão ou uma parede metálica entre a unidade principal e o subwoofer sem fios, o sistema pode não funcionar de todo porque o sinal sem fios não consegue penetrar metal.

CUIDADO

• Estão integradas antenas recetoras sem fios no subwoofer sem fios. Mantenha as unidades protegidas de água e de humidade.
• Para um desempenho de audição otimizado, certifique-se de que a área em torno do subwoofer sem fios e dos Altifalantes Traseiros Sem Fios (vendidos em separado) estão livres de quaisquer obstáculos.

Ligar o Kit de altifalantes traseiros sem fios Samsung ao Soundbar

Obtenha um verdadeiro som surround sem fios ligando o Kit de altifalantes traseiros sem fios Samsung (SWA-9200S, vendido em separado) ao Soundbar.

Para obter informações detalhadas sobre as ligações, consulte o manual do Kit de altifalantes traseiros sem fios Samsung.

05 LIGAR A UMA TV

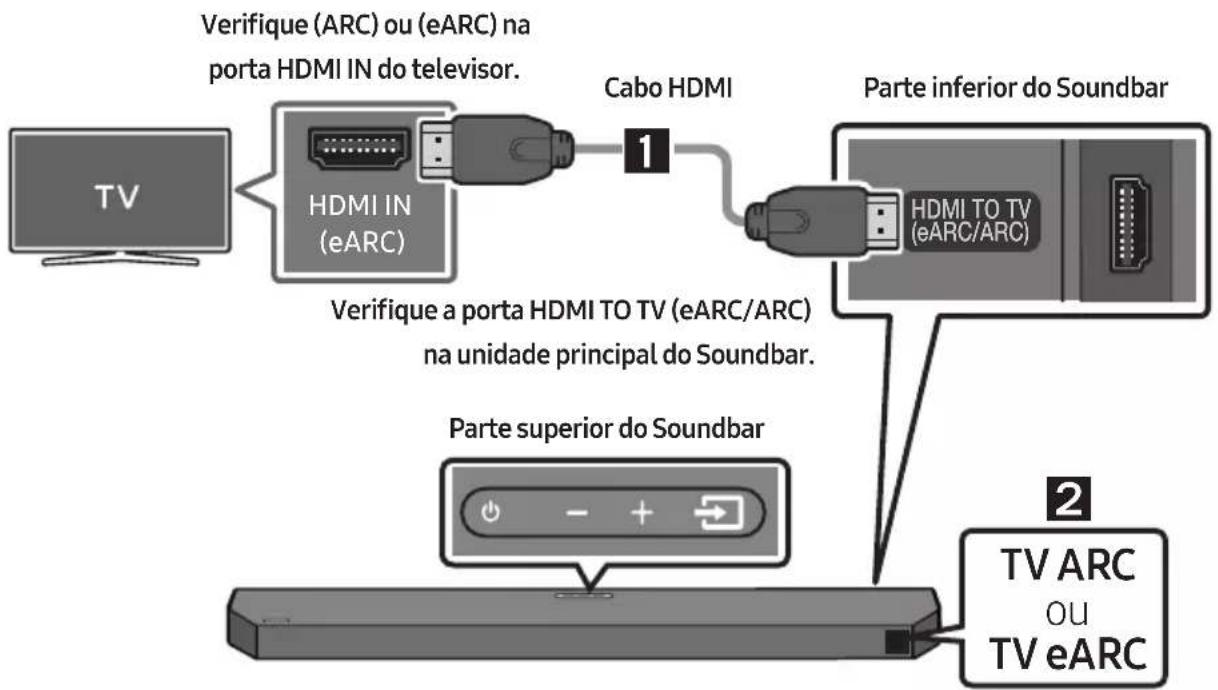

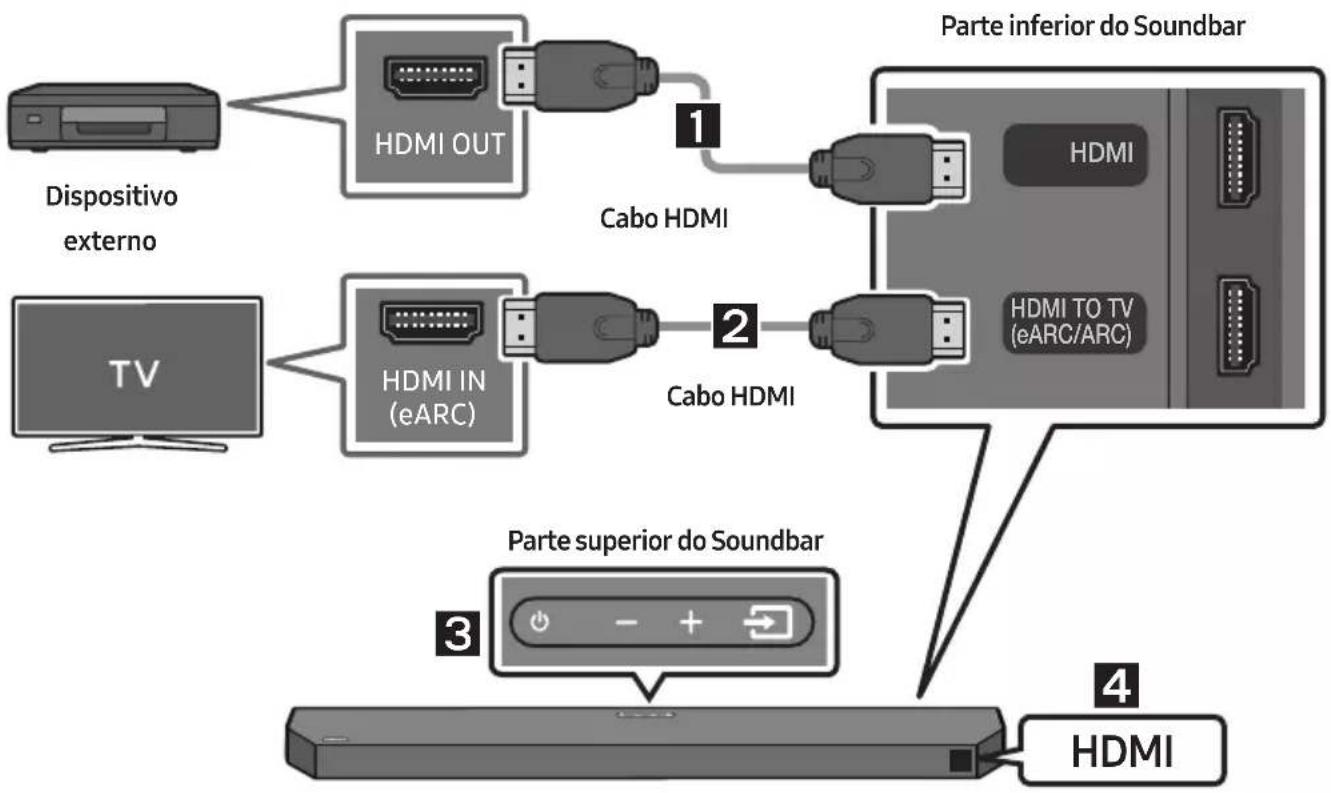

Ligar uma TV compatível com HDMI ARC/eARC (canal de retorno de áudio/canal de retorno de áudio melhorado)

CUIDADO

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Para ligar o cabo HDMI entre a TV e o Soundbar, certifique-se de que liga os terminais assinalados com ARC ou eARC. Caso contrário, o som da TV pode não reproduzir.
• Recomendamos a utilização de um High-Speed HDMI Cable with Ethernet.
• Quando liga uma TV compatível com a função eARC, é apresentada a mensagem "TV eARC" no ecrã e é reproduzido um som.
• O Dolby Atmos®/DTS:X é suportado na função ARC/eARC.

1. Com o Soundbar e o televisor ligados, ligue o cabo HDMI conforme indicado na figura.
2. "TV ARC" ou "TV eARC" surge no ecrã da unidade principal do Soundbar e o som do televisor é reproduzido pelo Soundbar.

- "TV eARC" é apresentado quando a função eARC está ligada nas definições da TV.

• Para ligar com eARC, a função eARC no menu de TV deve estar definido como Ativa. Consulte o manual do utilizador da TV para obter mais detalhes sobre como definir. (por exemplo, Televisor Samsung : Página Principal ( → Menu → Definições ( )→ Todas as Definições ( ) → Dom → Definições Avançadas → Modo HDMI-eARC (Auto))
• Se não conseguir ouvir o som do televisor, prima o botão (Origem) no controlo remoto ou na parte superior do Soundbar para mudar para o modo "D.IN". O ecrã exibe a mensagem "D.IN" e "TV ARC" ou "TV eARC" sequencialmente e o som do televisor é reproduzido.
• Se "TV ARC" ou "TV eARC" não surgir no ecrã da unidade principal do Soundbar, verifique se o cabo HDMI está ligado à porta correta.
• Utilize os botões do volume do controlo remoto do televisor para mudar o volume do Soundbar.

NOTAS

• Quando ligar a TV que suporta HDMI ARC/eARC (canal de retorno de áudio/canal de retorno de áudio melhorado) ao Soundbar com um cabo HDMI, pode transmitir dados de áudio e vídeo digital sem precisar de ligar um cabo ótico diferente.
• Recomendamos que utilize um cabo HDMI sem núcleo, se possível. Se utilizar um cabo HDMI com núcleo, utilize um cujo diâmetro seja inferior a 14 mm.
• Esta função não está disponível se o cabo HDMI não suportar ARC e eARC.
• O ARC e o eARC são diferentes na largura de banda. O eARC, que é a versão melhorada do canal de retorno de áudio, tem uma largura de banda consideravelmente maior do que o ARC. Uma maior largura de banda aumenta o volume de dados que pode ser transmitido. Portanto, com o canal eARC, poderá desfrutar de som nos formatos como, por exemplo, Dolby Atmos® e DTS:X.
• Se os sinais de emissão forem Dolby Digital e a definição de “Formato de Saída de Áudio Digital” for PCM no televisor, recomenda-se que altere a definição para Dolby Digital. Se a definição for alterada, pode apreciar melhor de qualidade de som. (O menu do televisor poderá utilizar expressões diferentes para Dolby Digital e PCM em função do fabricante do televisor.)

Método 2. Ligar através de um cabo ótico

Lista de verificação pré-ligação

• Quando o cabo HDMI e o cabo ótico estão ambos ligados, o sinal HDMI é recebido primeiro.
• Quando utilizar um cabo ótico e os terminais estiverem tapados, certifique-se de que remove as tampas.

1. Ligue a tomada fêmea DIGITAL AUDIO IN (OPTICAL) no Soundbar à tomada fêmea de OPTICAL OUT do televisor com um cabo ótico (não fornecido) digital.
2. Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, selecione o modo "D.IN".
3. O som da TV é emitido a partir do Soundbar.

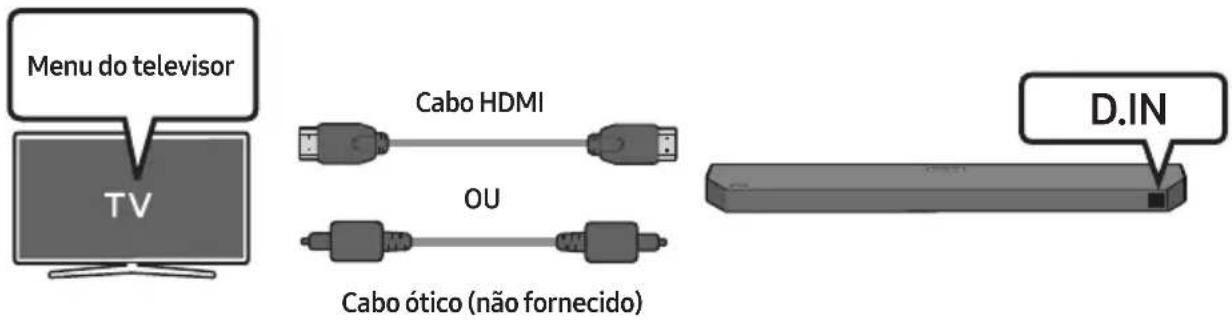

Utilizar a função Q-Symphony

Para a Q-Symphony, o Soundbar sincroniza com o televisor Samsung para a saída de som através de dois dispositivos para um ótimo efeito surround. Quando o Soundbar está ligado, o menu,

"TV+Soundbar" aparece por baixo do menu Saída de Som da TV. Selecione o menu correspondente.

Menu do televisor TV Cabo HDMI OU Cabo ótico (não fornecido) D.IN

- Exemplo do menu do televisor: TV + [AV] Soundbar Nome de série (HDMI)

NOTAS

• Pode funcionar conforme o codec suportado pelo televisor.
• Esta função é suportada apenas quando o cabo HDMI ou o cabo ótico (não fornecido) está ligado.
• A mensagem apresentada poderá ser diferente, consoante o modelo da TV.
• Esta função está disponível em algumas TV Samsung e em alguns modelos de Soundbar.

Quando um televisor é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

- Só pode ligar um televisor de cada vez.

A ligação inicial

1. Prima o botão ✦ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel superior e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Seleccione o modo Bluetooth no televisor. (Para obter mais informações, consulte o manual do televisor.)
2. Seleccione "Soundbar Q6C-Series(Bluetooth)" na lista exibida no ecrã do televisor.

Os Soundbars disponíveis são identificados pela mensagem "Need Pairing" ou "Paired" na lista de dispositivos Bluetooth do televisor. Para ligar ao Soundbar, selecione a mensagem e estabeleça uma ligação.

- Quando o televisor estiver ligado, a mensagem [Nome do televisor] → "BT" surgirá no ecrã frontal do Soundbar.

1. Poderá então ouvir o som do televisor a partir do Soundbar.

- Após ligar o Soundbar ao televisor pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Se ocorrer uma falha ao ligar o dispositivo

• Se um Soundbar anteriormente ligado (por exemplo, "Soundbar Q6C-Series(Bluetooth)") surgir na lista, elimine-o.
• Repita os passos 1 a 3.

Desligar o Soundbar do televisor

Prima o botão (Origem) no painel superior ou no controlo remoto e mude para qualquer modo exceto "BT".

- Desligar o Soundbar do televisor demora algum tempo porque o televisor tem de receber uma resposta do Soundbar.

(O tempo necessário para tal poderá variar em função do modelo do televisor.)

- Para cancelar a ligação automática de Bluetooth entre o Soundbar e o televisor, prima o botão

Esquerda no controlo remoto durante 5 segundos com o Soundbar no estado "BTREADY".

(Alterne entre Ligar → Desligar)

Qual é a diferença entre BT READY e BT PAIRING?

- BT READY : neste modo, pode voltar a ligar uma TV ou um dispositivo móvel que tenha sido ligado antes.

- BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no controlo remoto ou prima sem soltar o botão ➞ (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 m.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar.

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar.
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

06 LIGAR UM DISPOSITIVO EXTERNO

Método 1. Ligar através de um cabo HDMI (compatível com descodificação e reprodução Dolby Atmos®/DTS:X)

Lista de verificação pré-ligação

• Se as opções de Saída de Áudio incluírem Áudio Secundário, certifique-se de que o Áudio Secundário está desligado.
• Certifique-se de que o conteúdo suporta Dolby Atmos®/DTS:X.

1. Ligue um cabo HDMI a partir da porta HDMI na parte inferior do Soundbar à porta HDMI OUT no dispositivo digital.
2. Ligue um cabo HDMI a partir da porta HDMI TO TV (eARC/ARC) na parte inferior do Soundbar à porta HDMI IN (eARC) na TV.
3. Prima o botão ➞ (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "HDMI".
4. O modo "HDMI" é exibido no ecrã do Soundbar e o som é reproduzido.

NOTAS

• Quando utiliza Dolby Atmos®/DTS:X: Se a fonte de entrada for Dolby Atmos®/DTS:X, consulte "Especificações de saída para diferentes modos de efeitos sonoros" na página 13.
• Quando o Dolby Atmos® é ativado, "DOLBY ATMOS" é exibido no ecrã dianteiro.
• Quando o DTS:X está ativado, "DTS:X" aparece no ecrã frontal.
• Configuração do DolbyAtmos®/DTS:Xno seu leitor Blu-Ray ou noutro dispositivo.

Abra as opções de saída áudio no menu das definições do seu leitor Blu-Ray, ou outro dispositivo, e certifique-se de que “Sem Codificação” está selecionado para o fluxo de bits. Por exemplo, num leitor Blu-Ray Samsung, vá até Menu inicial → Áudio → Saída digital e selecione Fluxo de Bits (não processado).

- O HDMI Pass-Through significa que o Soundbar reproduz o áudio da fonte através dos seus próprios altifalantes e envia o sinal de vídeo não alterado para a TV através de um segundo cabo HDMI.

Especificação de sinais UHD compatíveis (3840 x 2160p)

Velocidade de fotogramas (fps)	Profundidade de cor	RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bits 0 0 0 0
	10 bits - - 0 0
	12 bits - - 0 0
120	8 bits - - - -
	10 bits - - - -

- A especificação compatível pode variar dependendo do dispositivo externo ligado ou das condições de utilização.

Método 2. Ligar através de um cabo ótico

1. Com um cabo ótico (não fornecido), ligue a porta DIGITAL AUDIO IN (OPTICAL) no Soundbar e a porta OPTICAL OUT no dispositivo externo, conforme indicado na figura.
2. Seleção o modo "D.IN" premindo o botão (Origem) no painel superior ou no controlo remoto.
3. O som do dispositivo externo é emitido a partir do Soundbar.

07 LIGAR UMA UNIDADE USB

Pode reproduzir os ficheiros de música da unidade USB através do Soundbar.

Porta USB USB (5V 0.5A) USB

1. Ligue a unidade USB à porta USB na parte inferior do produto.
2. Prima o botão ➞ (Origem) no painel superior ou no controlo remoto e, em seguida, selecione "USB".
3. A mensagem "USB" surge no ecrã.
4. Reproduza os ficheiros de música da unidade USB através do Soundbar.

- O Soundbar desliga-se automaticamente (Auto Power Down) se não existir sinal de áudio da unidade USB ou ligação à unidade USB após mais de 18 minutos.

Lista de compatibilidade

Extensão Codec	Frequência de	amostragem	Velocidade de transmissão
*.mp3 MPEG1 Layer2 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG1 Layer3 32 kHz ~ 48 kHz 32 ~ 320 kbps
	MPEG2 Layer3 16 kHz ~ 24 kHz	8 ~ 160 kbps
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8 ~ 160 kbps
*.wma	WMA7/8/9 (apenas áudio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.ogg	Vorbis	32 kHz ~ 48 kHz	45 ~ 500 kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 apenas áudio)	32 kHz ~ 48 kHz 32 ~ 320 kbps
*.wav	LPCM	32 kHz ~ 192 kHz	1024 ~ 9216 kbps
*.flac	FLAC	32 kHz ~ 192 kHz	162 ~ 8100 kbps
*.aiff	AIFF	32 kHz ~ 192 kHz	1024 ~ 9216 kbps

• O Soundbar poderá demorar algum tempo a aceder e a reproduzir ficheiros se existirem muitas pastas (cerca de 200) e ficheiros (cerca de 2000) armazenados na unidade USB.
• Sistema de ficheiros suportado do dispositivo USB: FAT16, FAT32, NTFS

08 LIGAR UM DISPOSITIVO MÓVEL

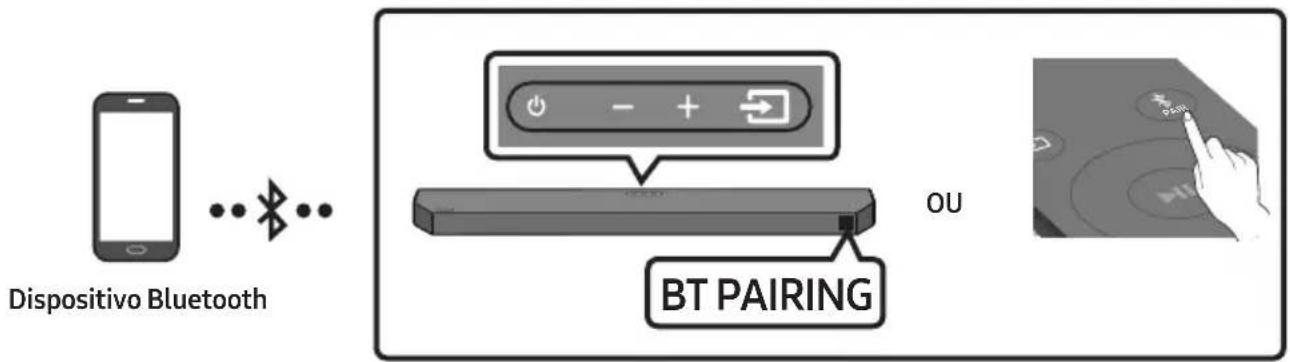

Ligar através de Bluetooth

Quando um dispositivo móvel é ligado através de Bluetooth, pode ouvir som estéreo sem ter de utilizar cabos incómodos.

• Quando liga um dispositivo Bluetooth emparelhado com o Soundbar desligado, o Soundbar liga-se automaticamente.

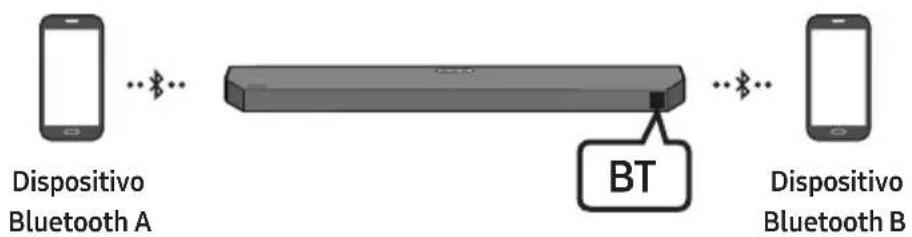

• A ligação limita-se a um televisor ou dois dispositivos Bluetooth ao mesmo tempo.

Dispositivo Bluetooth BT PAIRING OU

A ligação inicial

- Quando ligar a um novo dispositivo Bluetooth, certifique-se de que o dispositivo está a menos de 1 m de distância.

1. Prima o botão ✦ PAIR no controlo remoto para entrar no modo "BT PAIRING".

(OU) a. Prima o botão (Origem) no painel superior e selecione "BT".

"BT" muda para "BT PAIRING" em alguns segundos automaticamente ou muda para "BT READY" se existir um registo de ligação.

b. Quando aparece "BT READY", prima sem soltar o botão (Origem) no painel superior do Soundbar durante mais de 5 segundos, para que seja exibida a mensagem "BT PAIRING".

1. Selezione"[AV]Samsung Soundbar Q6C-Series" na lista.

- Quando o Soundbar estiver ligado ao dispositivo móvel, aparecerá [Nome do dispositivo móvel] → "BT" no ecrã frontal.

1. Reproduza os ficheiros de música contidos no dispositivo que está ligado através de Bluetooth através do Soundbar.

- Após ligar o Soundbar ao dispositivo móvel pela primeira vez, utilize o modo "BT READY" para voltar a ligar.

Se ocorrer uma falha ao ligar o dispositivo

- Se já tiver um Soundbar (p. ex., "[AV]Samsung Soundbar Q6C-Series") na lista de altifalantes do dispositivo móvel, remova-o.

- Em seguida, repita os passos 1 e 2.

Qual é a diferença entre BT READY e BT PAIRING?

- BT READY : neste modo, pode voltar a ligar uma TV ou um dispositivo móvel que tenha sido ligado antes.

- BT PAIRING : neste modo, pode ligar um novo dispositivo ao Soundbar. (Prima o botão ✦ PAIR no controlo remoto ou prima sem soltar o botão ➞ (Origem) no painel superior do Soundbar durante mais de 5 segundos enquanto o Soundbar estiver no modo “BT”.)

Notas sobre a ligação Bluetooth

• Localize um novo dispositivo ao alcance de 1 m para ligar via comunicação Bluetooth.
• Se lhe for pedido para introduzir um código PIN quando estiver a ligar um dispositivo Bluetooth, introduza <0000>.
• No modo de ligação Bluetooth, a ligação Bluetooth perder-se-á se a distância entre o Soundbar e o dispositivo Bluetooth exceder 10 metros.
• O Soundbar desliga-se automaticamente após 18 minutos quando está no modo BT Pronto.

• O Soundbar poderá não realizar corretamente a pesquisa ou a ligação Bluetooth nas seguintes circunstâncias:

• Se existir um campo elétrico forte em redor do Soundbar,

• Se forem emparelhados vários dispositivos Bluetooth em simultâneo com o Soundbar,
• Se o dispositivo Bluetooth estiver desligado, não estiver no devido lugar ou não funcionar corretamente.

- Os dispositivos eletrónicos podem provocar interferências rádio. Os dispositivos que geram ondas eletromagnéticas devem ser mantidos afastados da unidade principal do Soundbar - por exemplo, micro-ondas, dispositivos LAN sem fios, etc.

- O Soundbar suporta dados SBC (44,1kHz, 48kHz).

• Estabeleça ligação apenas a um dispositivo Bluetooth que suporte a função A2DP (AV).
• Não é possível ligar o Soundbar a um dispositivo Bluetooth que apenas suporte a função mãos-livres.
• Após sincronizar o Soundbar com um dispositivo Bluetooth, seleccionar “[AV]Samsung Soundbar Q6C-Series” na lista de dispositivos identificados pelo dispositivo irá mudar automaticamente o Soundbar para o modo “BT”.

- Disponível apenas se o Soundbar constar da lista de dispositivos Bluetooth sincronizados. (É necessário que o dispositivo Bluetooth e o Soundbar tenham sido sincronizados previamente, pelo menos uma vez.)

• O Soundbar é apresentado na lista de procura de dispositivos do dispositivo Bluetooth apenas quando o Soundbar apresenta "BT READY".
• Ao ligar o Soundbar a um dispositivo Bluetooth, coloque-os o mais perto possível um do outro.
• Quanto maior a distância entre o Soundbar e o dispositivo Bluetooth, menor será a qualidade do som. A ligação Bluetooth poderá ser quebrada se os dispositivos estiverem fora do alcance.
• A ligação Bluetooth poderá não funcionar conforme pretendido em áreas com má receção.

- Um dispositivo Bluetooth poderá experienciar ruído ou uma avaria sob as seguintes condições:

• Quando o corpo está em contacto com o transmissor de sinal no dispositivo Bluetooth ou Soundbar.

• Em cantos ou quando existe um obstáculo nas proximidades, tais como uma parede ou uma divisória, onde possam ocorrer alterações elétricas.

• Quando exposto a interferências por rádio por outros produtos em funcionamento nas mesmas gamas de frequências, como equipamentos médicos, micro-ondas e dispositivos LAN sem fios.

• Obstáculos como portas e paredes poderão ainda influenciar a qualidade do som, mesmo que os dispositivos se encontrem dentro do alcance.

• Tenha em consideração que se a opção de Bluetooth estiver a ser utilizada, não é possível emparelhar o Soundbar com outro dispositivo Bluetooth.

• Este dispositivo sem fios pode causar interferência elétrica durante a utilização.

Bluetooth Power ligada (SOUND MODE)

Quando a função Bluetooth Power ligada e o Soundbar está desligado, se um dispositivo Bluetooth sincronizado anteriormente tentar sincronizar com o Soundbar, o Soundbar liga automaticamente.

1. Mantenha o botão SOUND MODE premido no controlo remoto durante mais de 5 segundos enquanto o Soundbar estiver ligado.
2. É apresentada a indicação "ON-BLUETOOTH POWER" no visor do Soundbar.

Desligar o dispositivo Bluetooth de um Soundbar

Pode desligar o dispositivo Bluetooth do Soundbar. Para obter instruções, consulte o manual do utilizador do dispositivo Bluetooth.

• O Soundbar será desligado.
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

Desligar o Soundbar do dispositivo Bluetooth

Prima o botão (Origem) no painel superior ou no controlo remoto e, em seguida, mude para qualquer modo exceto "BT".

• Desligar o Soundbar do dispositivo Bluetooth demora algum tempo porque o dispositivo Bluetooth tem de receber uma resposta do Soundbar. (O tempo necessário para tal poderá variar em função do dispositivo Bluetooth.)
• Quando o Soundbar for desligado do dispositivo Bluetooth, exibirá a mensagem "BT DISCONNECTED" no ecrã frontal.

Ligação Bluetooth Múltipla

O Soundbar pode ser ligado a 2 dispositivos Bluetooth ao mesmo tempo.

1. Ligue o Soundbar a até dois dispositivos Bluetooth. (Consulte a página 28)
2. Reproduza música num dos dispositivos Bluetooth ligados quando estiverem dois dispositivos ligados.
3. Se for reproduzida música a partir do dispositivo Bluetooth "B" durante a reprodução a partir do dispositivo "A", a música começará a ser reproduzida no dispositivo "B", parando/pausando automaticamente a reprodução no dispositivo "A".
4. Nas versões anteriores à versão AVRCP V1.4, o tempo de mudança do dispositivo que reproduz a música pode sofrer um atraso.

NOTAS

• O dispositivo pode ser ligado por notificação ou alarme em alguns dispositivos.
• Alguns dispositivos não suportam várias ligações Bluetooth.
• O modo "BT PAIRING" para quando nenhum dispositivo é emparelhado durante 3 minutos.
• Mudar de dispositivo pode demorar cerca de 7 minutos em algumas aplicações.
• Se tentar ligar um terceiro dispositivo Bluetooth, o dispositivo A ou o dispositivo B desliga-se. (Um dispositivo que não esteja a reproduzir na altura desliga-se.)
• Apenas podem ser ligados 2 dispositivos Bluetooth ou um televisor Samsung ao mesmo tempo.
• O Soundbar será desligado dos dispositivos Bluetooth quando receber um pedido de ligação de um televisor Samsung.

Utilizar o Tap Sound

Toque no Soundbar com o seu dispositivo móvel para reproduzir áudio do dispositivo móvel através do Soundbar.

• Dependendo do dispositivo móvel utilizado, esta função poderá não ser suportada.
• Esta função só é compatível com dispositivos móveis Samsung com Android 8.1 ou posterior.

1. Ative a função Tap Sound no seu dispositivo móvel.

- Para mais informações sobre como ativar a função, consulte "Ativar a função Tap Sound" em baixo.

1. Toque no Soundbar com o dispositivo móvel. Seleccione "Iniciar agora" na janela da mensagem que é apresentada.

É estabelecida uma ligação via Bluetooth entre o dispositivo móvel e o Soundbar.

1. Reproduza áudio do dispositivo móvel através do Soundbar.

2. Esta função liga um dispositivo móvel ao Soundbar através de Bluetooth ao detetar a vibração que ocorre quando o dispositivo toca no Soundbar.

3. Tenha cuidado para que o dispositivo não toque nas arestas do Soundbar. Poderá riscar ou danificar o Soundbar ou o dispositivo móvel.
4. Recomendamos que o dispositivo móvel seja protegido com uma capa. Toque ligeiramente na parte plana da parte superior do Soundbar, sem utilizar força excessiva.
5. Para utilizar esta função, atualize a aplicação SmartThings com a versão mais recente. Dependendo da versão da aplicação, esta função poderá não ser suportada.

Ativar a função Tap Sound

Utilize a aplicação SmartThings para ativar a função Tap View, Tap Sound.

1. Execute a aplicação SmartThings no dispositivo móvel.
2. Seleccione (≡→_) no ecrã da aplicação SmartThings apresentada no dispositivo móvel.
3. Ative "Tap View, Tap Sound" para ativar a função quando um dispositivo móvel se aproximar do Soundbar.

NOTAS

• A função Tap Sound não funciona se o dispositivo móvel estive no modo de poupança de energia.
• A função Tap Sound poderá não funcionar se houver dispositivos que causem interferências rádio, tais como dispositivos elétricos, perto do Soundbar. Certifique-se de que os dispositivos que podem causar interferência rádio são colocados a uma distância adequada do Soundbar.

09 INSTALAÇÃO DO SUPORTE DE PAREDE

Precauções para a instalação

• Instale apenas em paredes verticais.
• Não instale em locais expostos a altas temperaturas ou a uma elevada percentagem de humidade.
• Verifique se a parede é suficientemente resistente para suportar o peso do produto. Caso não seja, deve reforçar-se a parede ou optar-se por outro local para instalar o produto.
• Compre e utilize os parafusos de fixação ou buchas adequados para o tipo de parede em questão (pladur, placa de ferro, madeira, etc.). Caso seja possível, devem fixar-se os parafusos de suporte em montantes de parede.
• Comprar parafusos próprios para montagem em parede de acordo com o tipo e com a espessura da parede onde se pretende instalar o Soundbar.

- Diâmetro: M5

- Comprimento: recomenda-se comprar parafusos com um comprimento igual ou superior a 35 mm.

• Ligue os cabos da unidade aos dispositivos externos antes de instalar o Soundbar na parede.
• Antes da instalação, deve garantir que a unidade está desligada e que a respetiva ficha está desligada da tomada. Caso contrário, esta poderá provocar um choque elétrico.

Componentes do suporte de parede

Guia de suporte de parede

Parafuso de fixação
Parafuso

Suporte de parede

1. Coloque o Guia de suporte de parede encostado à superfície da parede.

- O Guia de suporte de parede deve ficar nivelado. - Se o seu televisor estiver montado na parede, instale o Soundbar, pelo menos, 5 cm abaixo do mesmo.

TV 5 cm ou mais

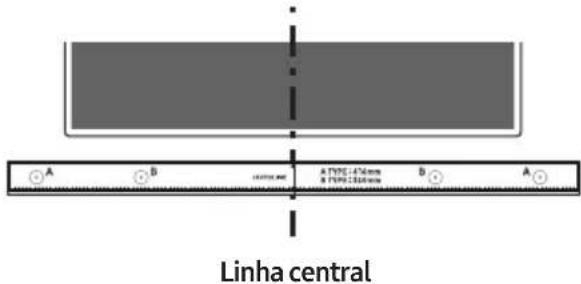

1. Alinhe a Linha central do Guia de suporte de parede com o centro do televisor (se estiver a montar o Soundbar por baixo do televisor) e, em seguida, fixe o Guia de suporte de parede à parede com fita adesiva.

- Se não estiver a montar debaixo do televisor, coloque a Linha central no centro da área de instalação.

A B CANTOS A TOTC: 476 mm B TEPD: 250 mm B A Linha central

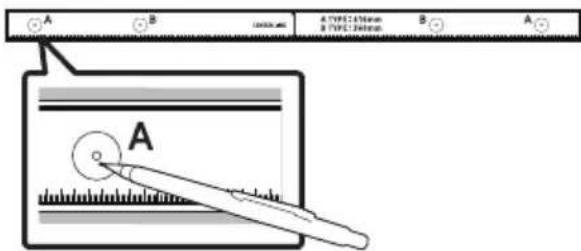

1. Utilize a ponta de uma caneta ou um lápis afiado para furar o centro das imagens de A-TYPE, em cada extremidade do Guia, para assinalar os orifícios dos parafusos de suporte e remova o Guia de suporte de parede.

1. Faça um orifício na parede em cada marca com uma ferramenta de perfuração de dimensão apropriada.

- Se a parede não tiver qualquer suporte adicional no local das marcas, certifique-se de que insere as buchas nos orifícios antes de inserir os parafusos de suporte. Certifique-se de que a dimensão dos orifícios perfurados corresponde às buchas a utilizar.

1. Coloque um parafuso (não fornecido) em cada Parafuso de fixação e aperte cada um firmemente nos orifícios de parafuso de suporte.

Parede (Não fornecido)

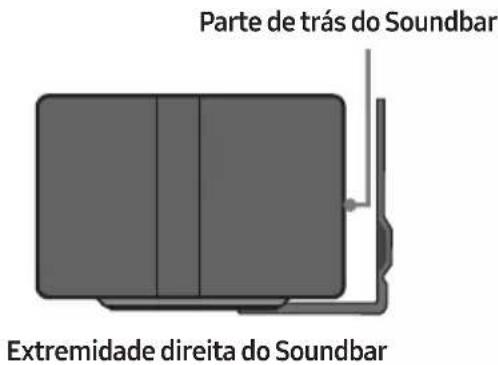

1. Instale os 2 Suporte de parede na orientação correta na parte inferior do Soundbar, utilizando 2 Parafusos.

- Ao montar, certifique-se de que a parte de suporte dos Suportes de parede está localizada na parte de trás do Soundbar.

Parte de trás do Soundbar Extremidade direita do Soundbar

1. Depois de fixar os Suportes de parede ao Soundbar, instale os Suportes de parede nos Parafusos de suporte.

Parede

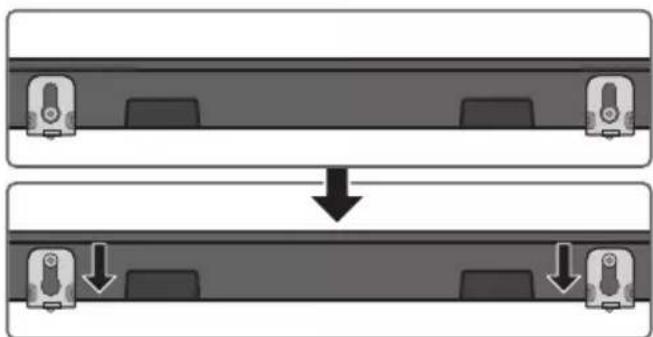

1. Deslize o Soundbar para baixo, tal como mostrado abaixo, para que os Suporte de parede fiquem firmemente apoiados nos Parafuso de fixação.

- Introduza os Parafuso de fixação na parte larga (inferior) dos Suporte de parede e, em seguida, deslize os Suporte de parede para baixo de forma a fixar os Suporte de parede firmemente nos Parafuso de fixação.

3 cm ou mais

Alinhe o centro do Soundbar com o centro do televisor, conforme ilustrado na imagem, e coloque cuidadosamente o Soundbar no suporte do televisor.

Para uma melhor qualidade sonora, posicione o Soundbar a, pelo menos, 3 cm da frente do televisor.

NOTAS

• Certifique-se de que o Soundbar é colocado sobre uma superfície plana e sólida.
• Caso não esteja suficientemente afastado da TV, podem ocorrer problemas acústicos.

11 ATUALIZAÇÃO DO SOFTWARE

A Samsung poderá disponibilizar atualizações do firmware do sistema do Soundbar no futuro.

Porta USB USB (5V 0.5A)

Se for disponibilizada uma atualização, pode atualizar o firmware ao ligar uma unidade USB com a atualização de firmware armazenada na mesma à porta USB do Soundbar.

Atualização por USB

Depois de a atualização estar concluída, todas as definições personalizadas do utilizador são mantidas.

1. Ligue uma unidade USB à porta USB do computador.

Importante: Certifique-se de que não existem ficheiros de música na unidade USB. Isto pode provocar a falha da atualização de firmware.

1. Aceda a (www.samsung.com) → procure o nome do modelo a partir da opção do menu de apoio ao cliente.

- Para mais informações sobre a atualização, consulte o Guia de Atualizações.

1. Transfira o ficheiro de atualização (tipo USB).

2. Extraia o ficheiro de atualização transferido e copie o ficheiro *.bin para o diretório raiz da unidade USB.

3. Desligue o Soundbar e insira a unidade USB que contém a atualização de firmware na porta USB no Soundbar.

4. Ligue o Soundbar e prima o botão (Origem) para selecionar a fonte USB. Será apresentada a mensagem "UPGR". Este processo pode demorar até 3 minutos.

- O processo de atualização de firmware é apresentado em sequência UPGR -> B -- -> DONE -> BYE. É possível visualizar B ou H em função do firmware que é atualizado.

NOTAS

- O Soundbar reinicia-se automaticamente quando a atualização for concluída.

- Este produto tem uma função DUAL BOOT. Se ocorrer uma falha na atualização do firmware, pode atualizar novamente o firmware.

- Durante a atualização, não o desligue nem remova o dispositivo USB.

- Se a atualização não for concluída, volte a ligar o cabo de alimentação do Soundbar.

- Se estiver instalada a versão mais recente, não é realizada nenhuma atualização.

- A atualização poderá não ser suportada, dependendo do tipo de USB.

- Se a ligação ao subwoofer não for reestabelecida automaticamente após a atualização, consulte a página 16.

- Se ocorrer uma falha na atualização de software, verifique se existe uma avaria na unidade USB.

- Os utilizadores de Mac OS devem utilizar o formato MS-DOS (FAT) no dispositivo USB.

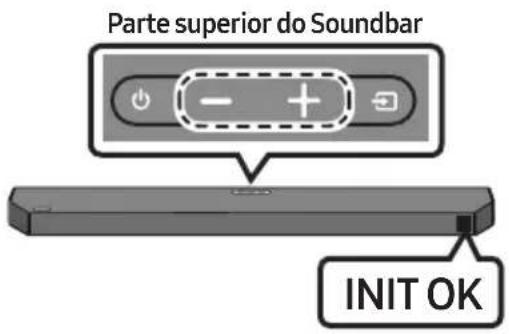

Reposição

Parte superior do Soundbar INIT OK

Com o Soundbar ligado, prima os botões

- + (Volume) no corpo ao mesmo tempo durante, pelo menos, 5 segundos. A mensagem "INIT OK" aparece no ecrã e, em seguida, o Soundbar é reposto.

CUIDADO

- Todas as definições do Soundbar são repostas. Certifique-se de que só efetua esta ação quando for necessário repor.

12 RESOLUÇÃO DE PROBLEMAS

Antes de solicitar assistência, verifique o seguinte.

A Soundbar não se liga.

→Verifique se o cabo de alimentação do Soundbar está corretamente inserido na tomada.

→Após remover o cabo de alimentação, insira-o de novo.
→Desligue o cabo de alimentação e volte a ligá-lo ao dispositivo externo e tente novamente.
→Se não existir sinal, o Soundbar desliga-se automaticamente após um determinado período de tempo. Ligue o Ligar/Desligar. (Consulte a página 7.)

Se o telecomando não funcionar.

→Aponte o telecomando diretamente à Soundbar.
→ Troque as pilhas por umas novas.

A Soundbar não emite qualquer som.

→O volume do Soundbar está demasiado baixo ou em silêncio. Ajuste o volume.
→ Quando ligar qualquer dispositivo externo (STB, dispositivo Bluetooth, dispositivo móvel, etc.), ajuste o volume do mesmo.
→Para aceder à saída de som no televisor, selecione Soundbar. (Televisor Samsung: Página Principal ( )→Menu → Definições
(→ Todas as Definições ( ) Som → Saída de Som → Selecione o Soundbar)
→A ligação dos cabos ao Soundbar poderá estar solta. Desligue o cabo e volte a ligá-lo.
Remova completamente o cabo de alimentação, volte a ligá-lo e ligue a alimentação.
→Inicie o produto e tente novamente. (Consulte a página 37.)

O subwoofer não emite qualquer som.

→Verifique se o indicador LED na parte de trás do Subwoofer está ligado a azul. Volte a ligar o Soundbar e o Subwoofer se o indicador estiver a piscar a azul ou se tiver passado para vermelho. (Consulte a página 16.)
→Poderá ter problemas se houver um obstáculo entre o Soundbar e o Subwoofer. Coloque os dispositivos numa zona afastada de obstáculos.
→A ligação pode ser interrompida por outros dispositivos que se encontrem a emitir sinais de radiofrequência nas proximidades. Mantenha a sua coluna afastada desses dispositivos.
→Remova o cabo de alimentação e volte a ligá-lo.

Em caso de instabilidade do som, atrasos ou ruído do Subwoofer.

→Se existirem objetos entre o Soundbar e o Altifalante Subwoofer, isso pode provocar um problema. Reposicione-os num local sem esse objeto.
→Se o Subwoofer estiver afastado do Soundbar, pode ocorrer instabilidade do som ou atrasos. Coloque-o perto do Soundbar.
→Pode ocorrer instabilidade do som ou atrasos quando o Soundbar está próximo de um instrumento ou dispositivo elétrico que pode provocar interferências radioelétricas.
Mantenha o Soundbar afastado de dispositivos que possam provocar interferências radioelétricas. (por exemplo, router sem fios)
→Altere o estado de ligação de rede da TV de "sem fios" para "com fios".

→ O volume original do conteúdo que está a reproduzir pode ser baixo. Tente ajustar o nível do Subwoofer. (Consulte a página 12.)
→Aproxime a coluna do Subwoofer de si.

Se a TV não estiver ligada via HDMI TO TV (eARC/ARC).

→Verifique se o cabo HDMI está corretamente ligado ao terminal eARC. (Consulte a página 19.)
→A ligação pode não ser estabelecida devido à ligação do dispositivo externo (descodificador, consola de jogos, etc.). Ligue diretamente o Soundbar.
→O modo HDMI-CEC pode não estar ativado no televisor. Ligue o CEC no menu do televisor. (Televisor Samsung: Página Principal (Menu → Definições (→ Todas as Definições

(→Ligação → Gestor de Dispositivos Externos → Anynet+ (HDMI-CEC) LIGADO)

→Para ligar com eARC, a função eARC no menu de TV deve estar definido como Ativa. (Televisor Samsung : Página Principal (Menu → Definições (→ Todas as Definições (→ Som → Definições Avançadas → Modo HDMI-eARC (Auto))

Não há som ao ligar ao televisor no modo HDMI TO TV (eARC/ARC).

→O seu dispositivo não consegue reproduzir o sinal de entrada. Altere a saída de áudio do televisor para PCM ou AUTO. (Television Samsung: Página Principal (n)→ Menu → Definições (→ Todas as Definições ( )→ Som → Definições Avançadas → Formato de Áudio de Saída Digital)

A Soundbar não liga através de Bluetooth.

→Ao ligar um novo dispositivo, mude para "BT PAIRING" para estabelecer a ligação. (Prima o botão ✦PAIR no controlo remoto ou o botão ➞(Origem) no corpo durante pelo menos 5 segundos.)
→Se o Soundbar estiver ligado a outro dispositivo, desligue esse dispositivo primeiro para trocar de dispositivo.
→Ligue-o novamente após remover a lista de colunas do Bluetooth no dispositivo a ligar. (Television Samsung: Página Principal (In) Menu → Definições (→ Todas as Definições (→ Som → Saída de Som → Lista de Altifalantes Bluetooth).
→A ligação automática do televisor poderá estar desativada. Enquanto o Soundbar estiver no modo "BT READY", mantenha premido o botão Esquerda no controlo remoto do Soundbar durante 5 segundos para selecionar ON-TV CONNECT. Se vir OFF-TV CONNECT, mantenha premido novamente o botão Esquerda durante 5 segundos para mudar a seleção.
→Remova o cabo de alimentação, volte a ligá-lo e, em seguida, tente novamente. →Inicie o produto e tente novamente. (Consulte a página 37.)

O som é cortado quando ligado através de Bluetooth.

→Alguns dispositivos podem provocar interferências de rádio se estiverem demasiado perto da Soundbar, como acontece com micro-ondas, routers sem fios, etc.
→Se o seu dispositivo ligado através de Bluetooth se afastar demasiado da Soundbar, poderá fazer com que o som seja cortado. Aproxime o dispositivo da Soundbar.
→Se uma parte do seu corpo estiver em contacto com o transmissor de Bluetooth ou se o produto for instalado em móveis de metal, o som pode ser cortado. Verifique o ambiente de instalação e as condições para a utilização.

A ligação Bluetooth múltipla não funciona.

→ Quando a TV está ligada à Soundbar, A ligação Bluetooth múltipla poderá não funcionar. Desligue a Soundbar da TV e tente novamente.
→Verifique se a definição Ligação Bluetooth múltipla está ligada. (Consulte a secção A Soundbar não liga através de Bluetooth.)
→Desligue o dispositivo atualmente em reprodução, emparelhe com o dispositivo que pretende ligar e volte a ligar o dispositivo anterior.
→Se não ouvir som, mesmo depois de ligar corretamente, consulte a secção O som é cortado quando ligado através de Bluetooth..

A Soundbar não se liga automaticamente com a TV.

→ Quando desliga o Soundbar enquanto vê televisão, a sincronização da energia com o televisor é desativada. Primeiro, desligue o televisor.

13 LICENÇAS

Dolby

ATMOS

• As imagens e ilustrações neste Manual do Utilizador são fornecidas apenas para referência, podendo ser diferentes do produto real.
• Poderá ser cobrada uma taxa administrativa se

(a) for enviado um técnico a casa do cliente, a pedido do cliente, e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

(b) levar a unidade a um centro de reparação e não existir qualquer avaria no produto (ou seja, o utilizador não consultou devidamente o manual do utilizador).

- O valor dessa taxa administrativa ser-lhe-á comunicado antes de ser realizada qualquer reparação ou visita ao domicílio.

16 ESPECIFICAÇÕES E GUIA

Especificações

Nome do modelo HW-Q600C
USB 5V/0,5A
Peso 3,8 kg
Dimensões (L x A x P) 1030,0 x 57,0 x 105,0 mm
Limites da temperatura de funcionamento +5°C a +35°C
Limites de humidade de funcionamento 10 % ~ 75 %
AMPLIFICADORPotência nominal de saída	200W (30W x 6 + 10W x 2)
Formatos de reprodução suportados	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HD MA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Nome do subwoofer PS-WC67B
Peso 5,5 kg
Dimensões (L x A x P) 184,0 x 343,0 x 295,0 mm
AMPLIFICADORPotência nominal de saída	160W
Consumo total de energia em modo de espera (W)	2,0W
BluetoothMétodo de desativação das portas	Prima e mantenha premido o botão SOUND MODE durante mais de 5 segundos para desligar a função Bluetooth Power.

NOTAS

- A Samsung Electronics Co., Ltd reserva-se ao direito de alterar as especificações sem aviso prévio.

- O peso e as dimensões indicados são aproximados.

- A Samsung declara, por este meio, que este equipamento de rádio está em conformidade com a Diretiva 2014/53/UE e com as obrigações regulamentares do Reino Unido. O texto integral da declaração de conformidade está disponível no seguinte endereço de Internet: http://www.samsung.com, vá a Suporte e introduza o nome do modelo. Este equipamento pode ser utilizado em todos os países da UE e no Reino Unido.

- POTÊNCIA DE SAÍDA DO DISPOSITIVO SEM FIOS

Potência máx. do transmissor RF

100 mW a 2,4 GHz - 2,4835 GHz

25 mW a 5,725 GHz - 5,825 GHz

[Eliminação correcta das baterias existentes neste produto]

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca, apresentada na bateria, manual ou embalagem, indica que as baterias existentes neste produto não devem ser eliminadas juntamente com os resíduos domésticos indiferenciados no final do seu período de vida útil. Onde existentes, os símbolos químicos Hg, Cd ou Pb indicam que a bateria contém mercúrio, cádmio ou chumbo acima dos níveis de referência indicados na Directiva CE 2006/66.

Se as baterias não forem correctamente eliminadas, estas substâncias poderão ser prejudiciais para a saúde humana ou para o meio ambiente.

Para proteger os recursos naturais e promover a reutilização dos materiais, separe as baterias dos outros tipos de resíduos e recicle-as através do sistema gratuito de recolha local de baterias.

Eliminação Correcta Deste Produto

(Aplicável a países cujos sistemas de recolha sejam separados)

Esta marca apresentada no produto, nos acessórios ou na literatura – indica que o produto e os seus acessórios electrónicos (por exemplo, o carregador, o auricular, o cabo USB) não deverão ser eliminados juntamente com os resíduos domésticos no final do seu período de vida útil. Para impedir danos ao ambiente ou à saúde humana causados pela eliminação incontrolada de resíduos, deverá separar estes equipamentos de outros tipos de resíduos e reciclá-los de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domésticos deverão contactar o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem entregar estes equipamentos para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto e os seus acessórios electrónicos não deverão ser misturados com outros resíduos comerciais para eliminação.

Para mais informações sobre os compromissos ambientais e as obrigações regulamentares específicas aos produtos da Samsung, por ex. REACH, REEE, pilhas, visite:

REGULAMENTO (UE) 2019/1782 DA COMISSÃO

Requisitos de conceção ecológica aplicáveis a fontes de alimentação externas :

www.samsung.com/global/ecodesign_component

VEILIGHEIDSINFORMATIE

VEILIGHEIDSINSTRUCTIES

OPEN NOOIT DE BEHUIZING VAN DIT APPARAAT, WANT DAN LOOPT U HET GEVAAR EEN ELEKTRISCHE SCHOK TE KRIJGEN. DE BEHUIZING BEVAT GEEN ONDERDELEN DIE U ZELF KUNT REPAREREN. LAAT ONDERHOUD OVER AAN DE VAKHANDEL.
