BRUKSANVISNING HW-Q610C SAMSUNG

I tabellen nedan förklaras de symboler som kan finnas på din Samsung-produkt.

	VAR FÖRSIKTIGRISK FÖR ELEKTRISK STÖT, ÖPPNA INTE
	Den här symbolen visar att det är hög spänning på insidan. Det är farligt att komma i kontakt med produktens insida.
	Den här symbolen indikerar att det finns viktig dokumentation som medföljer produkten angående dess funktion och underhåll.
	Klass II-produkt: Den här symbolen indikerar att produkten inte kräver en säkerhetsanslutning till jord.Om den här symbolen inte finns på en produkt som har strömsladd MÅSTE produkten vara ordentligt ansluten till skyddsjordning (jordad).
	Växelström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är växelström.
	Likström: Den här symbolen indikerar att den angivna spänningen som är markerad med symbolen är likström.
	Var försiktig och läs anvisningarna för användning: Den här symbolen instruerar användare att läsa bruksanvisningen för att få ytterligare säkerhetsrelaterad information.

VAR FÖRSIKTIG

WARNING

- Utsätt inte enheten för regn eller fukt, eftersom det kan orsaka eldsvåda eller elstötar.

VAR FÖRSIKTIG

• FÖR IN DET BREDA STIFTET SÅ LÅNGT DET GÅR I DEN BREDA SKÅRAN SÅ UNDVIKER DU ELSTÖTAR.
• Den här enheten ska alltid anslutas till ett växelströmsuttag med en jordad kontakt.
• Eftersom kontakten ska dras ur uttaget när enheten ska kopplas bort från huvudström, ska strömkontakten vara lättåtkomlig.
• Utsätt inte den här apparaten för droppar eller skvätt. Ställ inga föremål fyllda med vätskor, exempelvis vaser, på apparaten.
• Om du vill slå av apparaten helt måste du dra ur strömkontakten ur vägguttaget.

Följaktligen måste strömkontakten alltid vara lätt att komma åt.

SÄKERHETSANVISNINGAR

1. Säkerställ att strömförsörjningen (AC) i ditt hem uppfyller de strömkrav som står på klistermärket på produktens undersida. Installera produkten horisontellt på ett lämpligt underlag (möbel) med tillräckligt ventilationsutrymme runt om 7-10 cm. Kontrollera att ventilationsöppningarna inte är täckta. Placera inte enheten på högtalare eller annan utrustning där den kan bli varm. Enheten är utformad för kontinuerlig användning. För att helt stänga av enheten ska du koppla från den från vägguttaget. Koppla ur enheten om du har tänkt lämna den oanvänd under en längre tid.

2. Vid åskväder ska enheten omedelbart kopplas ur vägguttaget. Blixtnedslag kan skada enheten.

3. Utsätt inte enheten för direkt sol eller andra värmekällor. Detta kan leda till överhettning och felfunktion för enheten.

4. Skydda enheten från fukt (exempelvis vaser med vatten) och överdriven hetta (exempelvis öppen spis), eller utrustning som alstrar starka magnetiska eller elektriska fält. Koppla ur strömkabeln från strömkällan om enheten inte fungerar korrekt. Produkten är inte avsedd för industriell användning. Den här produkten är endast avsedd för hemmabruk.

Det kan uppstå kondens om produkten eller skivan har förvarats i låga temperaturer. Om produkten transporteras under vintern ska du vänta cirka 2 timmar innan du använder enheten, för att den ska uppnå rumstemperatur.

1. Batterierna som används med den här produkten innehåller kemikalier som är skadliga för miljön. Släng inte batterierna i hushållssoporna. Kasta inte batterierna i eld. Batterierna får inte kortslutas, tas isär eller överhettas. VAR FÖRSIKTIG : Risk för explosion om batteriet byts på fel sätt. Byt bara mot samma eller liknande typ.

02 Produktöversikt 7

Frontpanel/översidespanel på Soundbar 7

Bottenpanelen på Soundbar 8

03 Använda fjärrkontrollen 9

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2) ____ 9

Använda fjärrkontrollen ____ 9

Använda de dolda knapparna (knappar med mer än en funktion) ____ 13

Uteffektspecifikationer för de olika ljudeffektslägena ____ 13

Styra volymen för Soundbar med en tv-fjärrkontroll 14

04 Ansluta Soundbar 15

Ansluta ström 15

Ansluta Samsungs trådlösa bakre högtalare till din Soundbar 18

05 Ansluta till en TV 19

Metod 1. Ansluta med HDMI ____ 19

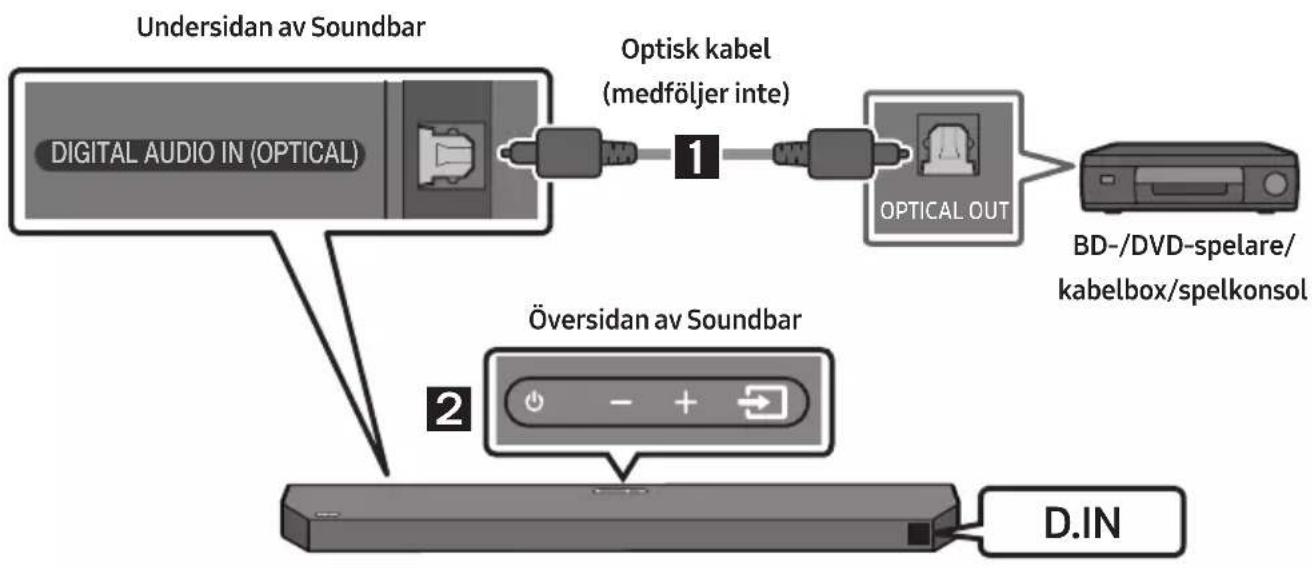

Metod 2. Ansluta med en optisk kabel ____ 21

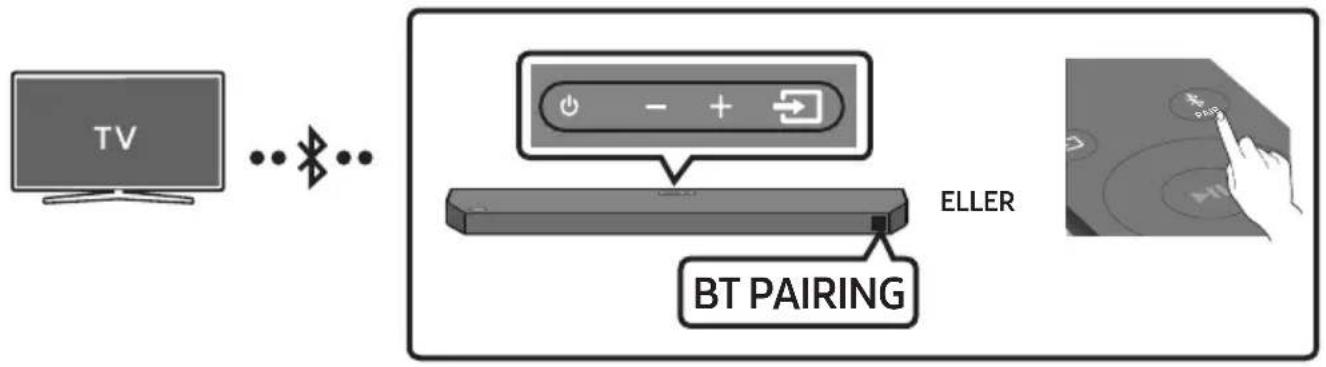

Metod 3. Ansluta via Bluetooth 23

06 Ansluta en extern enhet 25

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos®/DTS:X-avkodning och -uppspelning) ____ 25

Metod 2. Ansluta med en optisk kabel ____ 26

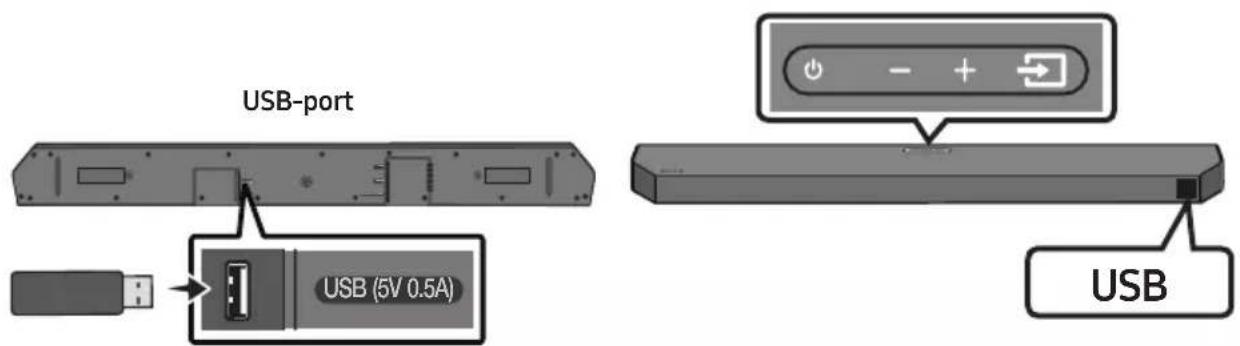

07 Ansluta en USB-enhet 27

08 Ansluta en mobilenhet 28

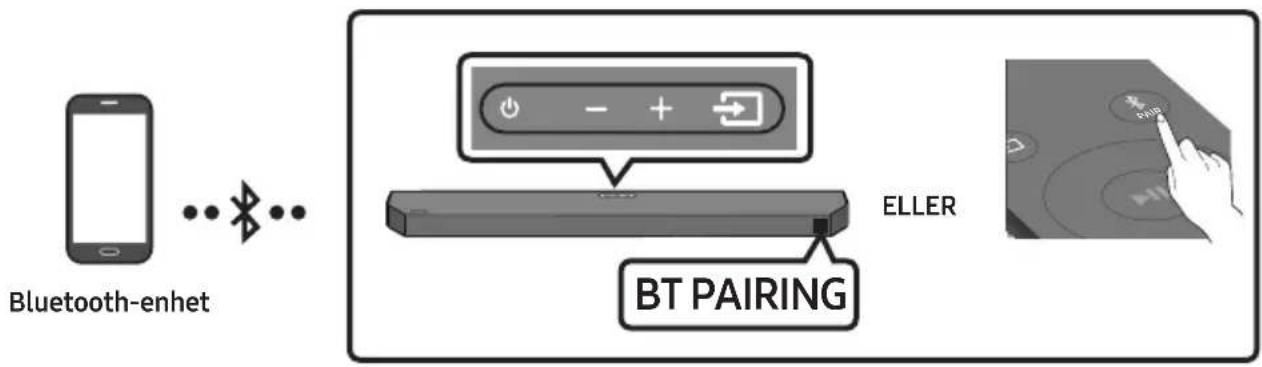

Ansluta via Bluetooth 28

Använda Tap Sound ____ 32

09 Installera väggfästet 33

Försiktighetsåtgärder vid installation ____ 33

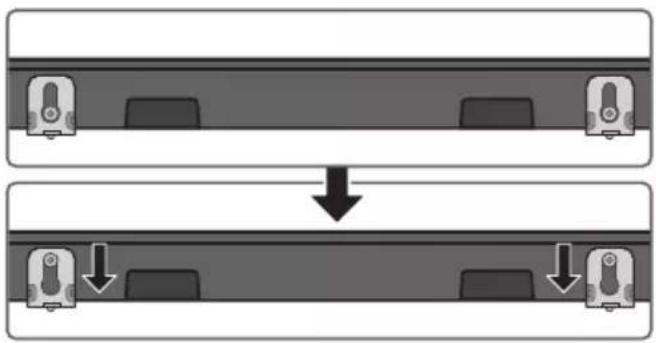

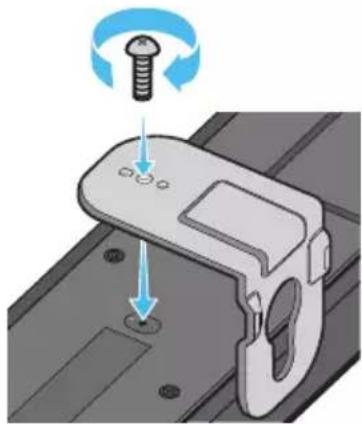

Väggmonteringskomponenter ____ 33

10 Installera soundbar framför TV:n 35

11 Program-uppdatering 36

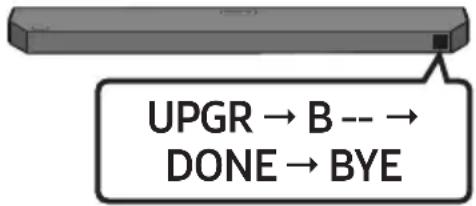

USB-uppdatering ____ 36

Återställ ____ 37

12 Felsökning 38

13 Licens 40

14 Licensmeddelande för open source 41

16 Specifikationer och guide 42

Specifikationer 42

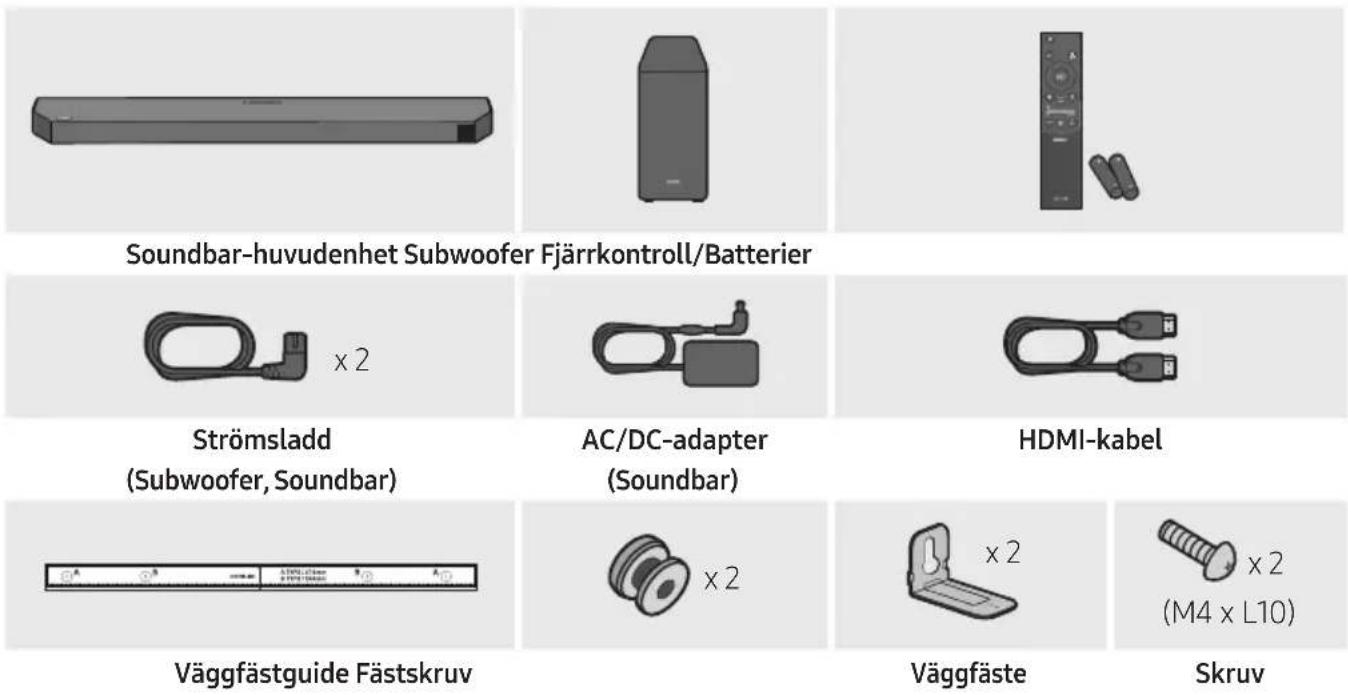

01 KONTROLLERA KOMPONENTERNA

• För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)
• Kontakta något av Samsungs servicecenter eller Samsungs kundsupport om du vill köpa tillbehör eller tillvalskablar.
• Mer information om väggfästet finns på sidan 33.
• Konstruktion och specifikationer kan ändras utan föregående meddelande.
• Utseendet hos tillbehören kan variera något från illustrationerna ovan.

02 PRODUKTÖVERSIKT

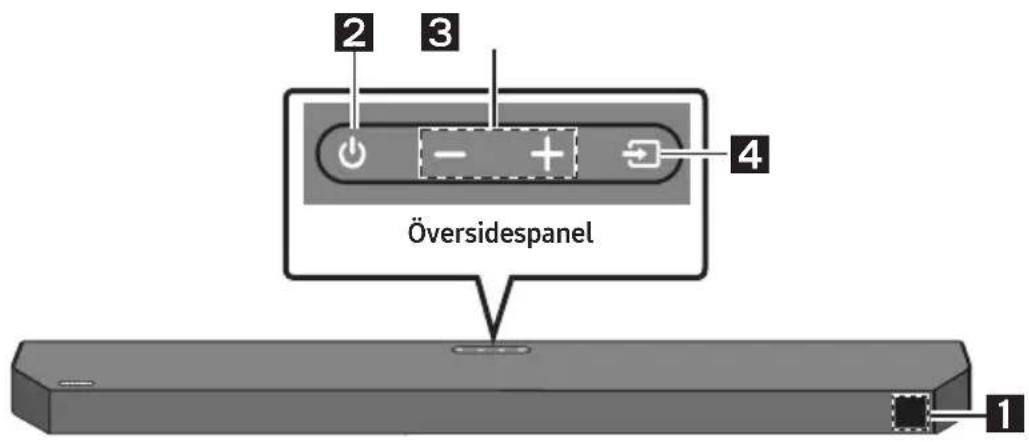

Frontpanel/översidespanel på Soundbar

2 3 4 Översidespanel 1

1	SkärmVisar produktens status och aktuella läge.
2	Knappen (Ström)Slår på och av strömmen.Auto Power Down-funktionenEnheten stängs av automatiskt i följande situationer.- D.IN-/HDMI-/BT-/USB-läget: Om det inte förekommer någon ljudsignal inom 18 minuter.
3	Knappen (Volym) Justerar volymen.När volymnivån justeras visas den på framsidesdisplayen på Soundbar.
4	Knappen (Källa)Väljer ingångsläge för källa.
	Ingångsläge Skärm
	Optiska D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Autokonvertering)
		D.IN → TV ARC (Autokonvertering)
	HDMI HDMI
	BLUETOOTH-läge BT
	USB-läge USB
	• Om du vill aktivera läget "BT PAIRING", ändrar du källan till "BT" och håller sedan knappen (Källa)intryckt längre än 5 sekunder.

• Läget " ^* " stöds närfunktionen eARC i TV:ns inställningar är på.

• När du kopplar in nätsladden fungerar strömbrytaren i 4 till 6 sekunder.

• När du slår på strömmen till enheten tardet 4 till 5 sekunder innan den kan reproducera ljud.

• Om du hör ljud från både TV:n och Soundbar kan du gå till menyn Inställn. för TV-ljudet och ändra TV-högtalaren till Extern högtalare.

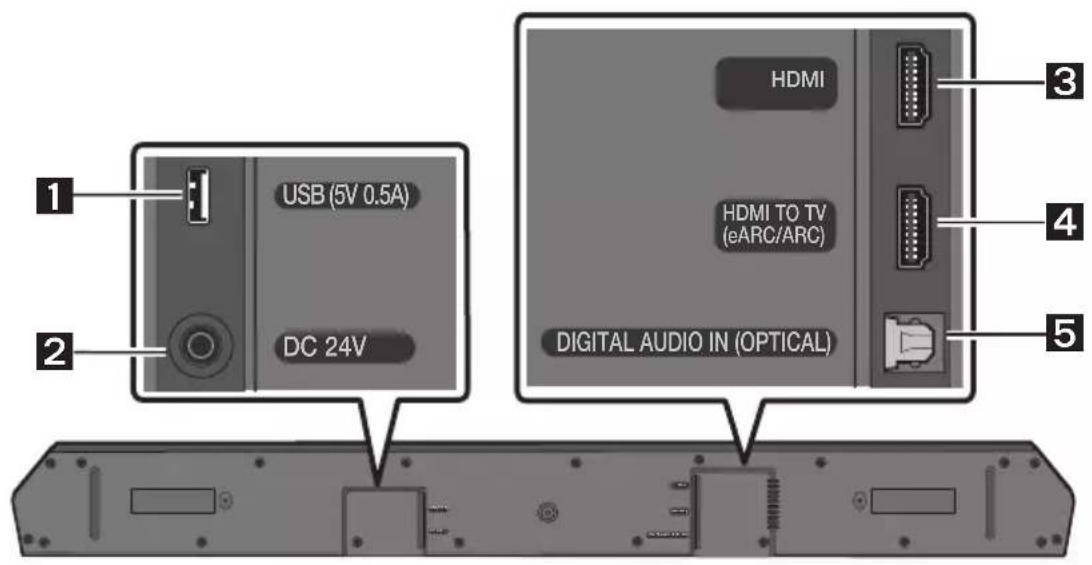

Bottenpanelen på Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (eARC/ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

1	USB (5V 0.5A)Anslut en USB-enhet här om du vill spela upp musikfiler som finns sparade på USB-enheten via Soundbar. (Se sidan 27.)
2	DC 24V (Strömförsörjning in)Anslut AC/DC-strömadaptern. (Se sidan 15.)
3	HDMIIngång för digitala video- och ljudsignaler samtidigt med en HDMI-kabel.Anslut till HDMI-utgången på en extern enhet. (Se sidan 25.)
4	HDMI TO TV (eARC/ARC)Anslut till HDMI IN (eARC)-kontakten på en tv. (Se sidan 19.)
5	DIGITAL AUDIO IN (OPTICAL)Anslut till den digitala (optiska) utgången på en extern enhet. (Se sidan 26.)

• När du drar ur strömkabeln till AC/DC-nätadaptern från ett vägguttag ska du dra i kontaktdelen. Dra inte i kabeln.
• Anslut inte den här enheten eller andra komponenter till ett växelströmsuttag förrän alla anslutningar mellan komponenterna är klara.

03 ANVÄNDA FJÄRRKONTROLLEN

Sätt i batterierna innan du använder fjärrkontrollen (AAA-batterier × 2)

Skjut bakstycket i pilens riktning tills det har avlägsnats helt. Sätt i 2 AAA-batterier (1,5 V) vända så att polariteten är korrekt. Skjut fast bakstycket igen.

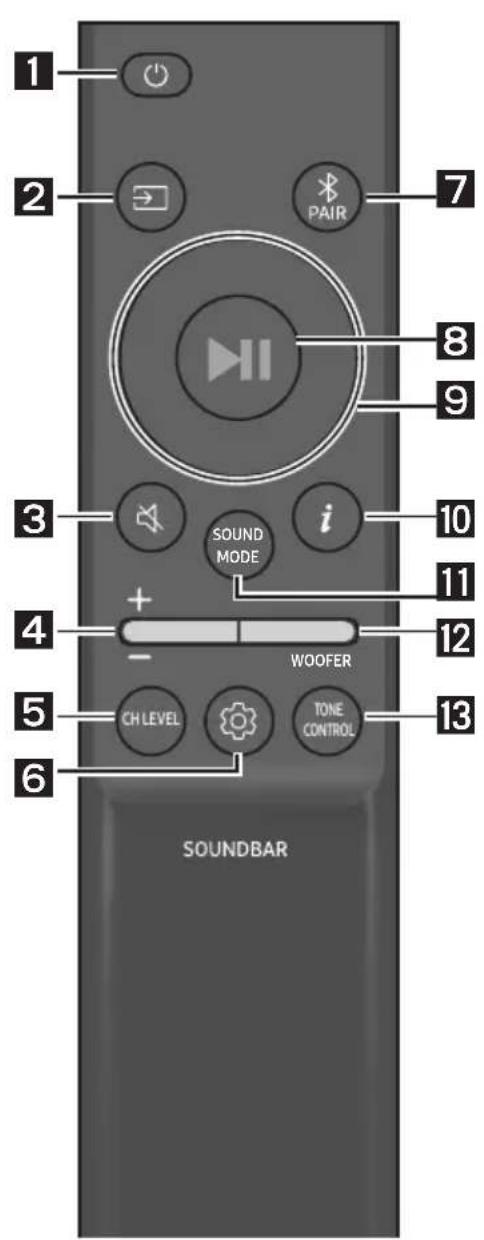

Använda fjärrkontrollen

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Ström	Slår på och av Soundbar.
2	Källa	Tryck för att välja en källa som är ansluten till Soundbar.
3	Tyst	Tryck på knappen [tyst) för att stänga av ljudet. Tryck på den igen för att slå på ljudet.
4	Volym
		Tryck knappen uppåt eller nedåt för att justera volymen.TystTryck på knappen Volym för att stänga av ljudet. Tryck på den igen för att slå på ljudet.

5	CH LEVEL	Om du trycker på knappen kan du justera volymen för varje högtalare.Tryck på knappen för att väljaCENTER LEVELellerTOP LEVELoch justera sedan volymen mellan -6 och 6 genom att använda knapparnaUpp/Ned.InställningenREAR LEVELstöds när de bakre högtalarna (som säljs separat) är anslutna. Använd knapparnaUpp/Nedför att justera volymen förREAR LEVELmellan -6 och 6.
6	Ljudkontroll	Om du trycker på knappen kan du ange ljudfunktionen. De önskade inställningarna kan justeras med knapparnaUpp/Ned.VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF- VOICE ENHANCE ON/OFFDet här läget gör det enklare att höra dialog i filmer och TV-program.- NIGHT MODE ON/OFFLäget är optimerat för tittande på kvällen. Inställningarna är sådana att ljudet sänks men dialogen ändå hörs tydligt.- SYNCOm video på tv:n och ljud från Soundbar inte är synkroniserade trycker du på knappen(Ljudkontroll)för att väljaSYNCoch anger sedan ljudfördröjningen till0~300 millisekunder med knapparnaUpp/Ned. (Inte tillgängligt i lägena "USB" eller "BT".)- VIRTUAL ON/OFFFunktionen Dolby Virtual kan slåsON/OFF.LjudfunktionenVOICE ENHANCE, NIGHT MODEoch VIRTUALkan slåsON/OFFmed knappenUpp/Ned. (Funktionen VIRTUALär inte tillgänglig i läget "USB" eller "BT".)Tryck ned knappen(Ljudkontroll)i 5 sekunder för att justera ljudet för varje frekvensband. 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz, och 10 kHz kan väljas med knapparnaVänster/Högeroch justeras till en inställning mellan -6 och +6 med knapparnaUpp/Ned. (Se till att ljudläget är inställt på "STANDARD".)
7	BluetoothPAIR	Växla Soundbar till Bluetooth-parkopplingsläge.Tryck på knappenPAIOrch vänta på att skärmen "BT PAIRING" visas för att ansluta till en ny Bluetooth-enhet.
8	Uppspelning/Paus	Du kan också spela upp/pausa musik genom att trycka på knappen.
9	Upp/Ned/Vänster/Höger	Tryck på de angivna områdena för att välja Upp/Ned/Vänster/Höger.Tryck på knappen Upp/Ned/Vänster/Höger för att välja eller ange funktioner.• UpprepaOm du vill använda Upprepa-funktionen i "USB"-läge trycker du på knappen Upp.• Hoppa över musikTryck på knappen Höger för att välja nästa musikfil. Tryck på knappen Vänster för att välja föregående musikfil.• ID SETHåll knappen Upp intryckt i 5 sekunder för att slutföra ID SET (när du ansluter till en trådlös subwoofer eller trådlösa bakre högtalare).
10		Tryck för att visa information om den aktiva funktionen eller den tillgängliga kodeken.
11	SOUND MODE	Om du trycker på knappen kan du välja önskat ljudläge.SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD– SURROUND SOUNDGer en bredare ljudbild än standard.– GAME PROGer stereoljud så du kan fördjupa dig i händelseförloppet när du spelar.– ADAPTIVE SOUNDAnalyserar innehållet i realtid och ger automatiskt den optimala ljudbilden baserat på innehållets egenskaper.– STANDARDMatar ut det ursprungliga ljudet.• DRC (Dynamic Range Control)Gör att du kan använda dynamisk omfångskontroll för Dolby Digital-ljudspår. Tryck och håll ned knappen SOUND MODE i mer än 5 sekunder när Soundbar är avstängd om du vill slå på eller stänga av DRC-funktionen (Dynamic Range Control). När DRC är på sänks högt ljud. (Ljudet kan låta förvrängt.)• Bluetooth PowerDen här funktionen slår automatiskt på Soundbar när en begäran om anslutning från en tidigare ansluten TV eller Bluetooth-enhet tas emot. Inställningen är påslagen som standard.– Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.
12	WOOFER NIVÅ WOOFER (BAS)	Tryck knappen uppåt eller nedåt för att justera nivån för woofer (bas) till -12 eller mellan -6 och +6. Ställ in ljudnivån för woofer (bas) till 0 (Standard) genom att trycka på knappen.
13	TONE CONTROL	Om du trycker på knappen kan du justera volymen för diskanten eller basen.Tryck på knappen för att välja TREBLE eller BASS och justera sedan volymen mellan -6 och 6 genom att använda knapparna Upp/Ned. När basnivån ändras så ändras även nivån för woofern på motsvarande sätt.

Använda de dolda knapparna (knappar med mer än en funktion)

Dold knapp		Sida
Knapp på fjärrkontrollen Funktion
WOOFER (Upp) TV: ns fjärrkontroll På/Av (standby) Sidan 14
Vänster TV-autoanslutning på/av (BT redo) Sidan 24
Upp ID SET Sidan 11
(Ljudkontroll)	7 bands EQ Sidan 10
SOUND MODE	DRC ON/OFF (standby) Sidan 11
	Bluetooth Power Sidan 11

Uteffektspecifikationer för de olika ljudeffektslägena

Effekt Ineffekt			Uteffekt
			Endast med subwoofer	Med subwoofer och trådlösa bakre högtalare
SOUND MODE	SURROUND SOUND	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler 3.1.2 kanaler 5.1.2 kanaler
		Dolby Atmos®, DTS:X 3	1.2 kanaler 5.1.2 kanaler
	GAME PRO	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler 3.1.2 kanaler 5.1.2 kanaler
		Dolby Atmos®, DTS:X 3	1.2 kanaler 5.1.2 kanaler
	ADAPTIVE SOUND	2.0 kanaler	3.1.2 kanaler 5.1.2 kanaler
		5.1 kanaler 3.1.2 kanaler 5.1.2 kanaler
		Dolby Atmos®, DTS:X 3	1.2 kanaler 5.1.2 kanaler
	STANDARD	2.0 kanaler	2.1 kanaler	2.1 kanaler
		5.1 kanaler	3.1 kanaler	5.1 kanaler
		Dolby Atmos®, DTS:X 3	1.2 kanaler 5.1.2 kanaler

• Samsungs trådlösa bakre högtalare kan köpas separat. Om du vill köpa högtalare kontaktar du återförsäljaren du köpte Soundbar från.
• När ingångskällan är Dolby Atmos®, DTS:X ger en installation med endast subwoofer 3.1.2-kanalsljud, medan installationen med subwoofer och trådlösa bakre högtalare ger 5.1.2-kanalsljud.
• De bakre högtalarna levererar inget 2-kanaligt ljud när läget STANDARD används. Om du vill aktivera ljud för de bakre högtalarna ska du ändra effektläget till SURROUND SOUND.

Styra volymen för Soundbar med en tv-fjärrkontroll

Styr volymen för Soundbar med fjärrkontrollen till tv:n.

• Den här funktionen kan endast användas med infraröda fjärrkontroller. Bluetooth-fjärrkontroller (fjärrkontroller som kräver parkoppling) stöds inte.
• Ställ in tv-högtalaren på Extern högtalare för att använda denna funktion.

• Tillverkare som stöder denna funktion: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

• Stäng av Soundbar.

• Håll knappen WOOFER intryckt i 5 sekunder.

Varje gång du trycker knappen WOOFER uppåt och håller den intryckt i 5 sekunder växlar läget i följande ordning: "OFF-TV REMOTE" (Standardläge), "SAMSUNG-TV REMOTE", "ALL-TV REMOTE".

Knapp på fjärrkontrollen Skårm Status
			Inaktivera tv-fjärrkontrollen.
			Aktivera IR-fjärrkontrollen till en Samsung-tv.
			Aktivera IR-fjärrkontrollen till en tv från tredje part.

04 ANSLUTA SOUNDBAR

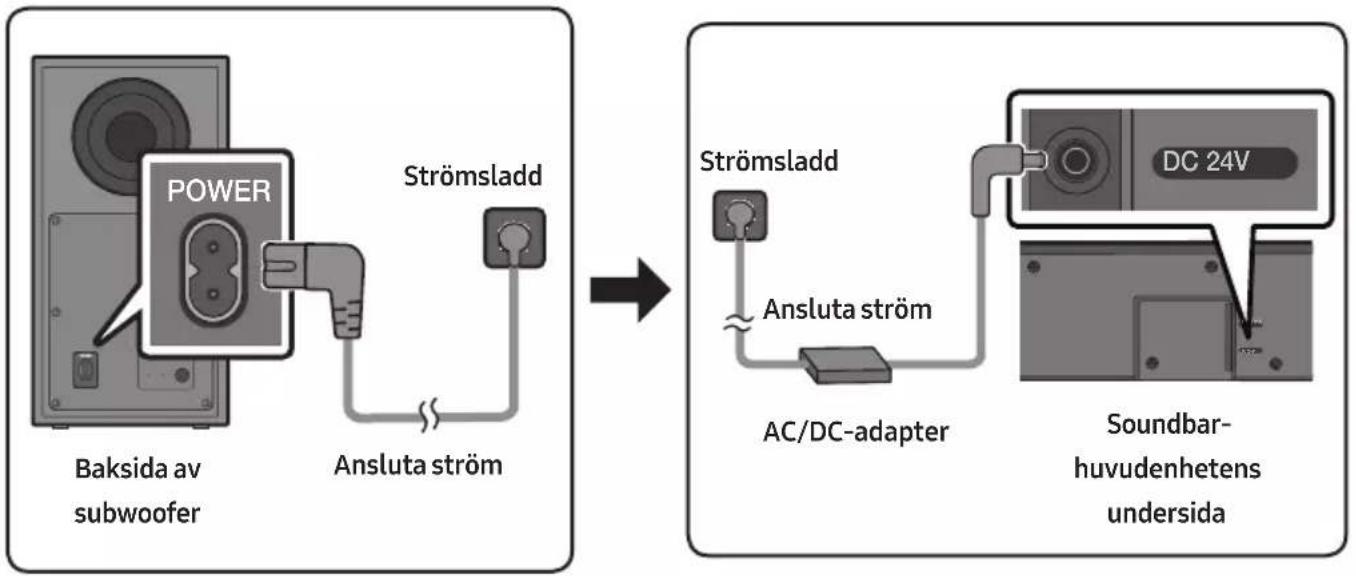

Ansluta ström

Använd kablarna för att ansluta subwoofern och Soundbar till ett eluttag i följande ordning:

- För strömförsörjning och strömförbrukning, se etiketten på produkten. (Etikett: Soundbarhuvudenhetens undersida)

1. Anslut nätsladden till subwoofern.

2. Anslut nätsladden till nätadaptern. Anslut nätadaptern (med nätsladden) till Soundbar.

3. Anslut strömmen till Soundbar och subwoofern.

- Anslut subwoofern först till nätspänning. Subwoofern ansluts automatiskt när du slår på Soundbar.

- Se till att AC/DC-adaptern ligger platt på bordet eller golvet. Om du placerar AC/DC-adaptern så att den hänger med kontakten för elsladden uppåt, kan vatten och andra främmande substanser tränga in i adaptern och göra att den inte fungerar.

- Om du kopplar från och återansluter nätsladden medan produkten är på, slås Soundbar på automatiskt.

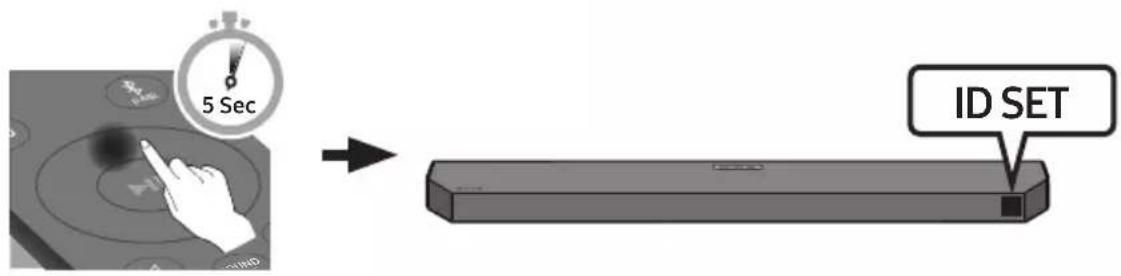

Ansluta subwoofern manuellt om automatisk anslutning misslyckas

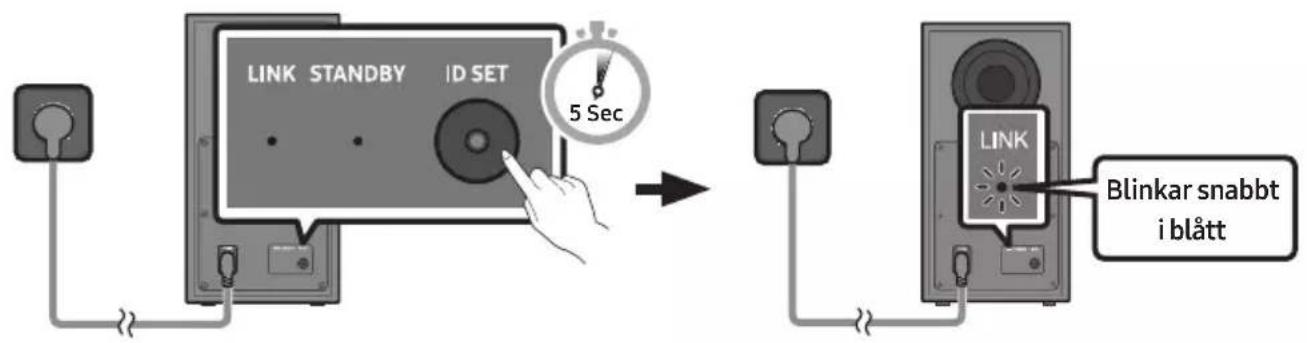

Innan du utför proceduren för manuell anslutning nedan:

• Kontrollera att strömkablarna för Soundbar och subwoofern är korrekt anslutna.

• Se till att Soundbar är på.

• Håll ID SET på baksidan av subwoofern intryckt i minst 5 sekunder.

- Den röda indikatorlampan på baksidan av subwoofern släcks och den blå indikatorlampan börjar blinka.

LINK STANDBY ID SET 5 Sec LINK Blinkar snabbt i blått

Baksida av subwoofer Baksida av subwoofer

1. Håll knappen Upp på fjärrkontrollen intryckt i minst 5 sekunder.

2. MeddelandetID SET visas på Soundbars display ett kort tag och försvinner sedan.

3. Soundbar slås på automatiskt när ID SET är klar.

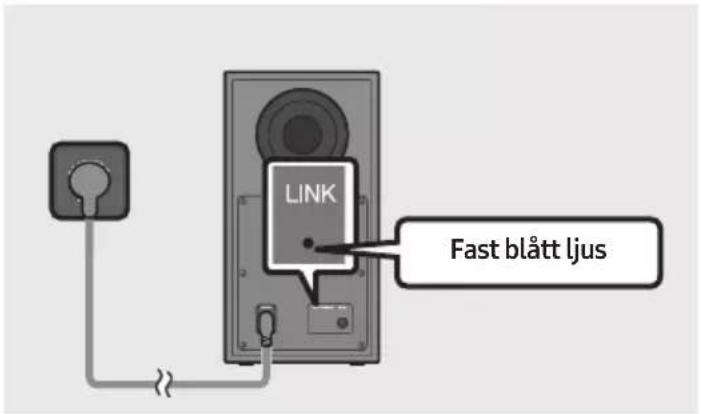

1. Kontrollera om lysdioden LINK lyser med ett fast blått ljus (anslutningen upprättad).

LINK Fast blått ljus

Lysdioden LINK slutar blinka och lyser med ett fast blått ljus när anslutningen har upprättats mellan Soundbar och den trådlösa subwoofern.

LED-indikatorlampor på baksidan av subwoofern

LED Status	Beskrivning	Lösning
	På	Lyckad anslutning (normal drift)	-
	Blinkar Återställer anslutningen		Kontrollera om strömkabeln som är ansluten till huvudenheten för Soundbar är korrekt ansluten eller vänta ca 5 minuter. Om blinkandet fortsätter provar du med att ansluta subwoofern manuellt. Se sidan 16.
	På	Standby (när Soundbar-huvudenheten är avstängd)	Kontrollera att strömkabeln till Soundbar-huvudenheten är korrekt ansluten.
		Anslutningen misslyckades	Anslut igen. Se anvisningarna för manuell anslutning på sidan 16.
	Blinkar Felfunktion		Se kontaktinformationen till Samsung Service Center i handboken.

OBS!

• Innan du flyttar eller installerar den här produkten ska du se till att stänga av den och dra ur strömkabeln.
• Om huvudenheten är avstängd går den trådlösa subwoofern in i standbyläge och lysdioden STANDBY på baksidan blir röd efter att ha blinkat blått flera gånger.
• Om du använder en enhet som använder samma frekvens som Soundbar i närheten av Soundbar, kan störningar orsaka vissa ljudavbrott.
• Det maximala överföringsavständet för den trådlösa signalen hos huvudenheten är ca 10 m, men kan variera beroende på användningsmiljö. Om det finns en vägg i armerad betong eller metall mellan huvudenheten och den trådlösa subwoofern, kan det hända att systemet inte fungerar alls eftersom den trådlösa signalen inte kan gå genom metall.

VAR FÖRSIKTIG

• De trådlösa mottagarantennerna är inbyggda i den trådlösa subwoofern. Skydda enheterna mot vatten och fukt.
• För bästa möjliga ljudupplevelse bör du se till att området runt den trådlösa subwoofern och de trådlösa bakre högtalarna (säljs separat) hålls fritt från hinder.

Ansluta Samsungs trådlösa bakre högtalare till din Soundbar

Utöka till helt trådlöst surroundljud genom att ansluta trådlösa bakre högtalare (SWA-9200S – säljs separat) från Samsung till din Soundbar.

Detaljerad information om anslutningar finns i användarhandboken för Samsungs trådlösa bakre högtalare.

05 ANSLUTA TILL EN TV

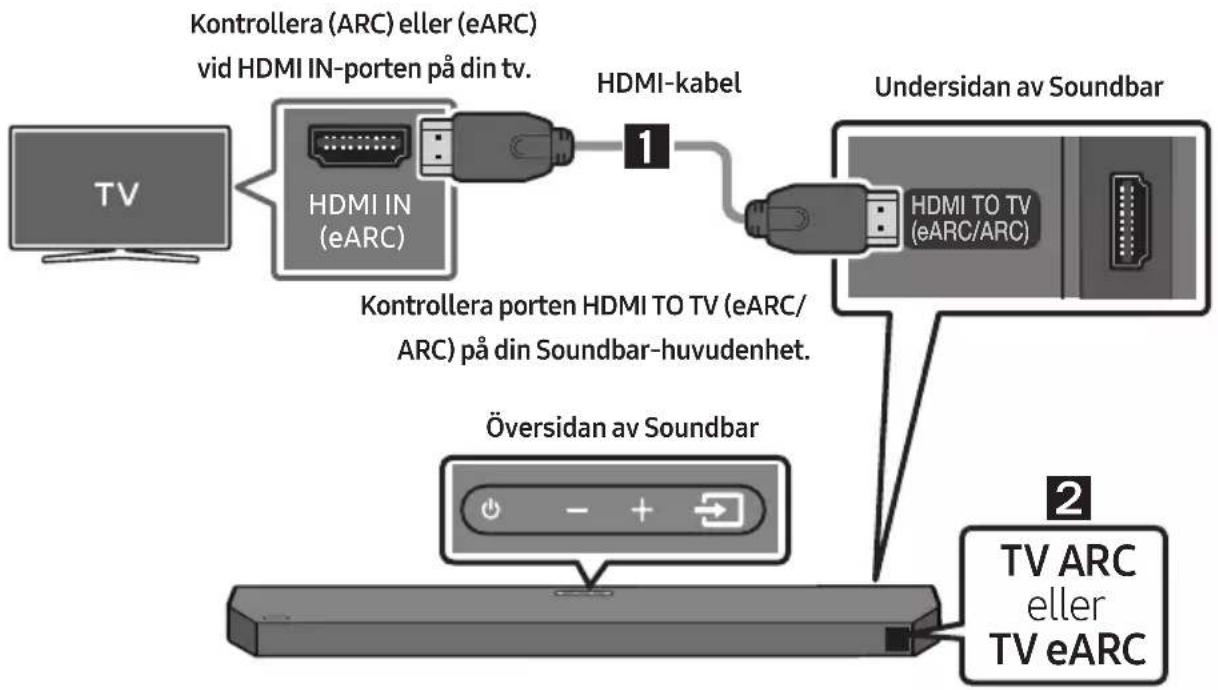

Metod 1. Ansluta med HDMI

Ansluta en TV som stöder HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel)

VAR FÖRSIKTIG

• När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först.
• Se till att ansluta terminalerna som märks med ARC eller eARC när du ansluter HDMI-kabeln mellan tv:n och Soundbar. Annars kanske inte tv-ljudet matas ut.
• Den rekommenderade kabeln är en High-Speed HDMI Cable with Ethernet.
• När du ansluter en TV som stöder eARC-funktionen visas "TV eARC" på displayen och ljudet hörs.
• Dolby Atmos®/DTS:X stöds av funktionen ARC/eARC.

1. När Soundbar och tv:n är på ansluter du HDMI-kabeln enligt bilden.
2. "TV ARC" eller "TV eARC" visas i Soundbar-huvudenhetens display och tv-ljudet spelas upp på Soundbar.

- "TV eARC" visas när eARC-funktionen i TV:ns inställningar har aktiverats.

• eARC-funktionen i TV-menyn måstes vara aktiverad för att du ska kunna ansluta med eARC. Läs mer om inställningar i TV:ns användarhandbok. (t.ex. Samsung-tv : Startsida ( Ⓜ → Meny → Inställn. ( ⚙ → Alla inställningar ( ) ➕ Ljud → Expertinställningar → HDMI-eARC-läge (Auto))
• Om det inte går att höra TV-ljudet trycker du på knappen → (Källa) på fjärrkontrollen eller på översidespanelen på Soundbar för att växla till "D.IN"-läge. Skärmen visar "D.IN" och "TV ARC" eller "TV eARC" i tur och ordning och tv-ljudet spelas upp.
• Om "TV ARC" eller "TV eARC" inte visas i Soundbar-huvudenhetens display, kontrollerar du att HDMI-kabeln är ansluten till rätt port.
• Använd volymknapparna på tv:ns fjärrkontroll för att ändra volymen på Soundbar.

OBS!

• När du ansluter en tv som stöder HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel) till Soundbar via en HDMI-kabel, kan du överföra digitala video- och ljuddata utan att ansluta en separat optisk kabel.
• Vi rekommenderar dig att använda en HDMI-kabel utan kärna om det är möjligt. Om du använder en HDMI-kabel med kärna ska du använda en som är tunnare än 14 mm i diameter.
• Den här funktionen är inte tillgänglig om HDMI-kabeln inte stödjer ARC eller eARC.
• ARC och eARC skiljer sig åt i bandbredd. Den utökade eARC-versionen av ljudreturkanalen har betydligt högre bandbredd än ARC. Högre bandbredd ökar mängden data som går att överföra. Så med eARC-kanalen kan du lyssna på ljudet i format som Dolby Atmos® och DTS:X.
• När sändningssignalerna är Dolby Digital och inställningen för "Digitalt utmatningsformat för ljud" är PCM på din TV, rekommenderar vi att du ändrar inställningen till Dolby Digital. När inställningen har ändrats kommer du att uppleva att ljudkvaliteten blir bättre. (Tv-menyn kan använda olika ord för Dolby Digital och PCM beroende på tv:ns tillverkare.)

Metod 2. Ansluta med en optisk kabel

Checklista före anslutning

- När både HDMI-kabeln och den optiska kabeln är anslutna tas HDMI-signalen emot först. - Om du använder en optisk kabel och det finns skydd på kontakterna, måste du ta bort skydden först.

1. Anslut DIGITAL AUDIO IN (OPTICAL)-uttaget på Soundbar till OPTICAL OUT-uttaget på tv:n med en digital optisk kabel (medföljer inte).
2. Tryck på knappen ➞ (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan läget "D.IN".
3. Tv-ljudet hörs från Soundbar.

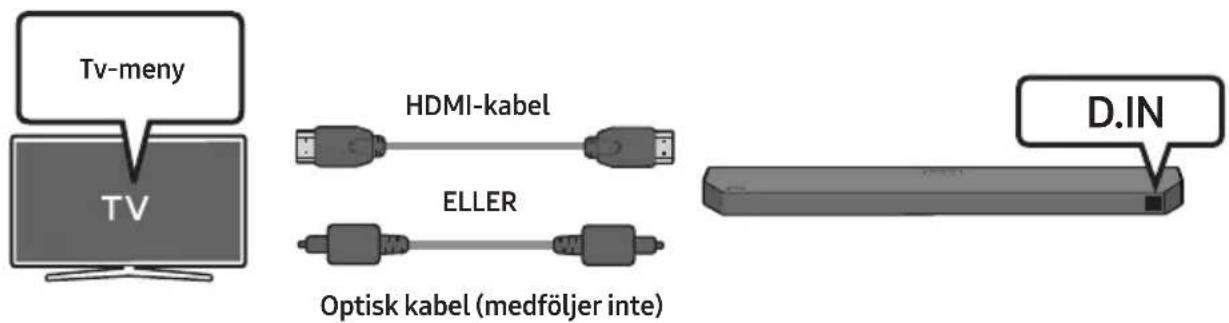

Använda Q-Symphony-funktionen

För Q-Symphony synkroniseras Soundbar med en Samsung-tv för att mata ut ljud via två enheter för optimal surroundeffekt. När Soundbar är ansluten visas menyn "TV+Soundbar" under menyn

Ljudutgång på tv:n. Välj motsvarande meny.

Tv-meny TV HDMI-kabel ELLER Optisk kabel (medföljer inte) D.IN

- Exempel på tv-meny: TV + [AV] Soundbar serienamn (HDMI)

OBS!

• Funktionen kan använda den kodek som stöds av din tv.
• Funktionen stöds endast när HDMI-kabeln eller den optiska kabeln (medföljer inte) är ansluten.
• Meddelandet som visas kan variera beroende på TV-modell.
• Funktionen är tillgänglig i vissa av Samsungs TV-modeller och i vissa Soundbar-modeller.

Metod 3. Ansluta via Bluetooth

När en tv är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

- Det går bara att ansluta en tv åt gången.

Den inledande anslutningen

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER) a. Tryck på knappen → (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning. b. När "BT READY" visas håller du knappen → (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj Bluetooth-läge på tv:n. (Se tv:ns handbok för mer information.)
2. Välj "Soundbar Q6C-Series(Bluetooth)" från listan på tv-skärmen. En tillgänglig Soundbar visas med "Need Pairing" eller "Paired" i tv:ns lista över Bluetooth-enheter. Anslut till Soundbar genom att välja meddelandet och upprätta en anslutning.

- När tv:n är ansluten visas [Tv:ns namn] → "BT" på framsidesdisplayen på Soundbar.

1. Nu kan du höra tv-ljudet från Soundbar.

- När du har anslutit Soundbar till din TV för första gången använder du läget "BT READY" för att återansluta.

Om enheten inte går att ansluta

• Om den tidigare anslutna Soundbar-listningen (t.ex. "Soundbar Q6C-Series(Bluetooth)") visas i listan tar du bort den.
• Upprepa sedan steg 1 till och med 3.

Koppla bort Soundbar från tv:n

Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan något annat läge än "BT".

• Det tar tid att koppla bort eftersom tv:n måste ta emot ett svar från Soundbar. (Den tid som krävs kan variera beroende på tv-modell.)
• Om du vill avbryta den automatiska Bluetooth-anslutningen mellan Soundbar och tv:n trycker du på knappen Vänster på fjärrkontrollen i 5 sekunder medan Soundbar visar statusen "BT READY". (Växla mellan aktiverad → inaktiverad)

Vad är skillnaden mellan BT READY och BT PAIRING?

• BT READY : I det här läget kan du återansluta en TV eller mobil enhet som har varit ansluten tidigare.
• BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝PAIR på fjärrkontrollen eller håll knappen → (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

Anmärkningar om Bluetooth-anslutning

• Lokalisera en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.
• Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.
• I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.
• Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

• Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

• Om det finns ett starkt elektriskt fält runt Soundbar.

• Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.
  – Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

06 ANSLUTA EN EXTERN ENHET

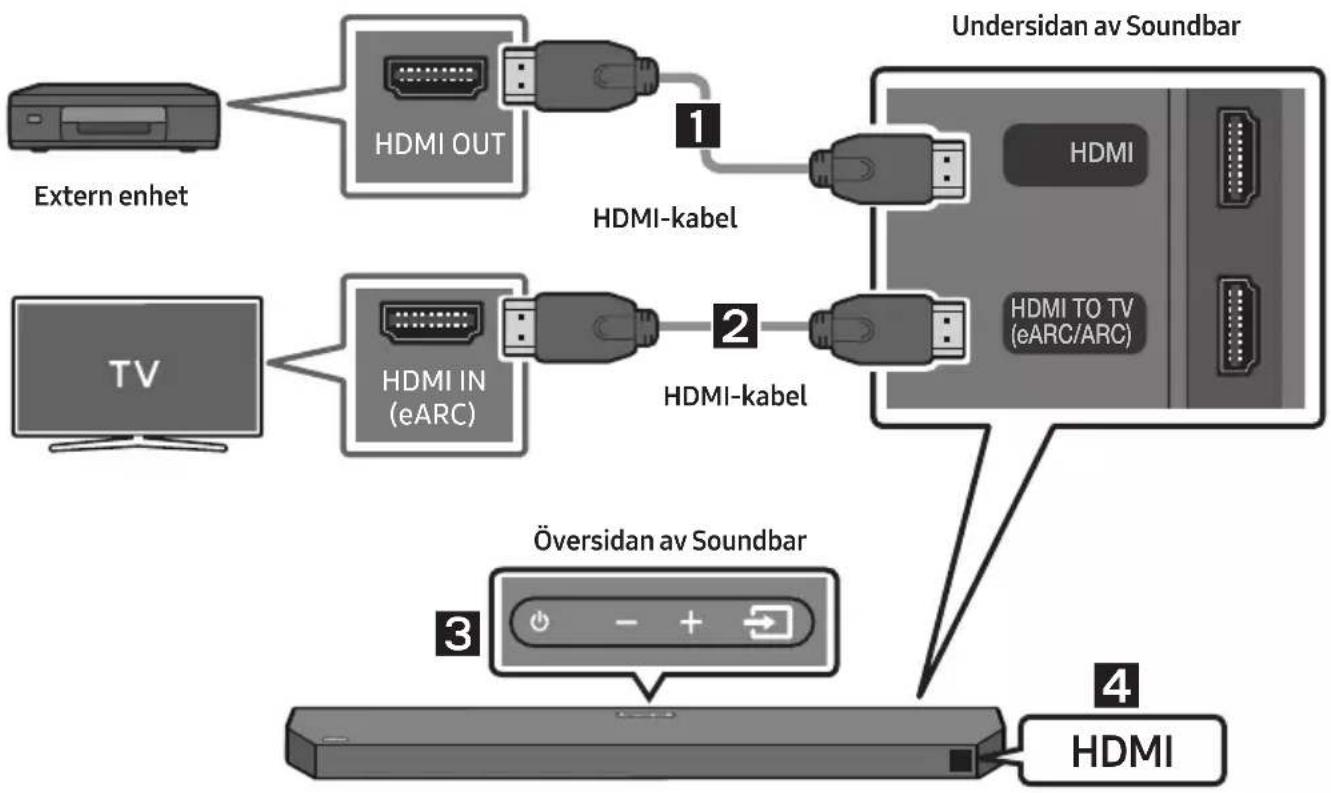

Metod 1. Ansluta med en HDMI-kabel (med funktion för Dolby Atmos®/DTS:X-avkodning och -uppspelning)

Checklista före anslutning

• Om alternativen för ljud ut har en inställning för sekundärt ljud ska sekundärt ljud vara inställd på av.
• Kontrollera att innehållet stöder Dolby Atmos®/DTS:X.

1. Anslut en HDMI-kabel från HDMI-porten på undersidan av Soundbar till HDMI OUT-porten på din digitala enhet.
2. Anslut en HDMI-kabel från HDMI TO TV (eARC/ARC)-porten på undersidan av Soundbar till porten HDMI IN (eARC) på din TV.
3. Tryck på knappen → (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "HDMI".
4. "HDMI"-läget visas på Soundbar-displayen och ljudet spelas upp.

OBS!

• När du använder Dolby Atmos®/DTS:X: Om ingångskällan är Dolby Atmos®/DTS:X, se "Uteffektspecifikationer för de olika liudeffektslägena" på sida 13.
• När Dolby Atmos® är aktiverat visas "DOLBY ATMOS" på frontdisplayen.
• När DTS:X har aktiverats visas "DTS:X" på frontdisplayen.
• Konfigurera Dolby Atmos®/DTS:X på din BD-spelare eller annan enhet.

Öppna alternativen för ljud ut i inställningsmenyn för din BD-spelare eller annan enhet och kontrollera att "Ingen Kodning" är valt för Bitstream. På t.ex. en Samsung BD-spelare går du till Menyn Startsida → Ljud → Digital utgång och väljer sedan Bitstream (obearbetad).

- HDMI-genomströmning innebär att Soundbar spelar upp ljudet från källan i sina egna högtalare och skickar den oförändrade videosignalen till en TV via den andra HDMI-kabeln.

Specifikation av vilka UHD-signaler som stöds (3840 x 2160p)

Bildfrekvens (bps)	Färgdjup	RGB 4:4:4	YCbCr 4:4:4	YCbCr 4:2:2	YCbCr 4:2:0
<60	8 bitar 0 0 0 0
	10 bitar -- 0 0
	12 bitar -- 0 0
120	8 bitar ----
	10 bitar ----

- Specifikationerna kan variera beroende på den anslutna externa enheten eller övriga förhållanden.

Metod 2. Ansluta med en optisk kabel

1. Anslut DIGITAL AUDIO IN (OPTICAL)-porten på Soundbar och OPTICAL OUT-porten på den externa enheten med den optiska kabeln (medfölier inte) som på bilden.
2. Välj "D.IN"-läge genom att trycka på knappen ➞ (Källa) på översidespanelen eller på fiärrkontrollen.
3. Ljudet på den externa enheten hörs från Soundbar.

07 ANSLUTA EN USB-ENHET

Du kan spela musikfiler på USB-enheten via Soundbar.

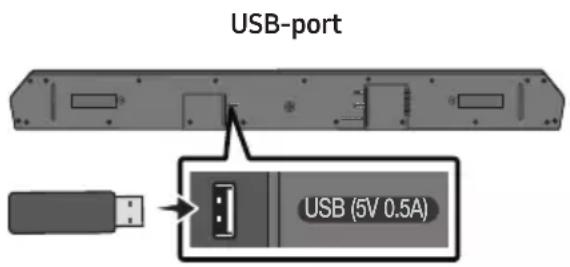

USB-port USB (5V 0.5A) USB

1. Anslut USB-enheten till USB-porten på undersidan av produkten.
2. Tryck på knappen (Källa) på översidespanelen eller på fjärrkontrollen och välj sedan "USB".
3. "USB" visas på displayen.
4. Spela musikfiler från USB-enheten via Soundbar.

- Soundbar stängs av automatiskt (Auto Power Down) om det inte finns någon ljudsignal från USB-enheten eller ingen anslutning till USB-enheten under längre tid än 18 minuter.

Kompatibilitetslista

Förlängning Codec Samplingsfrekvens Bithastighet
*.mp3	MPEG1 Layer2	32kHz-48kHz	32-320kbps
	MPEG1 Layer3 32kHz-48kHz 32	32-320kbps
	MPEG2 Layer3	16kHz-24kHz	8-160kbps
	MPEG2.5 Layer3	8kHz-12kHz	8-160kbps
*.wma	WMA7/8/9 (endast ljud)	32kHz-48kHz	32-320kbps
*.ogg	Vorbis	32kHz-48kHz	45-500kbps
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 endast ljud)	32kHz-48kHz 32-320kbps
*.wav	LPCM	32kHz-192kHz	1024-9216kbps
*.flac	FLAC	32kHz-192kHz	162-8100kbps
*.aiff	AIFF	32kHz-192kHz	1024-9216kbps

• Om det finns för många mappar (cirka 200) och filer (cirka 2 000) på USB-enheten kan det ta lite tid för Soundbar att öppna och spela upp filerna.
  • USB-filsystem som stöds: FAT16, FAT32, NTFS

08 ANSLUTA EN MOBILENHET

Ansluta via Bluetooth

När en mobilenhet är ansluten via Bluetooth kan du höra stereoljud utan krångel med kablar.

• Om du ansluter en parkopplad Bluetooth-enhet när Soundbar är avstängd, slås Soundbar på automatiskt.
• Anslutningen är begränsad till en TV eller två Bluetooth-enheter samtidigt.

Den inledande anslutningen

- När du ansluter till en ny Bluetooth-enhet måste du kontrollera att enheten är inom 1 m avständ.

1. Tryck på knappen ✝ PAIR på fjärrkontrollen för att gå in i läget "BT PAIRING".

(ELLER)

a. Tryck på knappen ➞ (Källa) på översidespanelen och välj sedan "BT". "BT" ändras till "BT PAIRING" automatiskt om några sekunder eller ändras till "BT READY" om det finns en sparad anslutning.

b. När "BT READY" visas håller du knappen (Källa) på översidespanelen på Soundbar intryckt längre än 5 sekunder för att visa "BT PAIRING".

1. Välj "[AV]Samsung Soundbar Q6C-Series" från listan.

- När Soundbar är ansluten till mobilenheten visas [Den mobila enhetens namn] → "BT" på frontdisplayen.

1. Spela upp musikfiler från enheten som är ansluten via Bluetooth genom Soundbar.

- När du har anslutit Soundbar till din mobilenhet för första gången använder du läget "BT READY" för att återansluta.

Om enheten inte går att ansluta

- Om du har en befintlig Soundbar (t.ex. "[AV]Samsung Soundbar Q6C-Series") i listan över högtalare på den mobila enheten ska du radera den.

- Upprepa sedan steg 1 och 2.

Vad är skillnaden mellan BT READY och BT PAIRING?

- BT READY : I det här läget kan du återansluta en TV eller mobil enhet som har varit ansluten tidigare.

- BT PAIRING : I detta läge kan du ansluta en ny enhet till Soundbar. (Tryck på knappen ✝PAIR på fjärrkontrollen eller håll knappen → (Källa) på översidan av Soundbar intryckt längre än 5 sekunder när Soundbar är i "BT"-läget.)

Anmärkningar om Bluetooth-anslutning

- Lokalisera en ny enhet inom 1 m för att ansluta via Bluetooth-kommunikation.

- Om du blir tillfrågad om en PIN-kod när du ansluter en Bluetooth-enhet anger du <0000>.

- I Bluetooth-anslutningsläge går Bluetooth-anslutningen förlorad om avståndet mellan Soundbar och Bluetooth-enheten överstiger 10 m.

- Soundbar stängs av automatiskt efter 18 minuter i Redo-läget.

- Soundbar kanske inte utför Bluetooth-sökningen eller -anslutningen korrekt under följande omständigheter:

- Om det finns ett starkt elektriskt fält runt Soundbar.

- Om flera Bluetooth-enheter är parkopplade med Soundbar samtidigt.

- Om Bluetooth-enheten är avstängd, inte på plats eller inte fungerar.

- Elektroniska enheter kan orsaka radiostörningar. Utrustning som alstrar elektromagnetiska vågor måste hållas borta från Soundbar-huvudenheten. t.ex. mikrovågsugnar, trådlösa nätverksenheter etc.

• Soundbar stöder SBC-data (44,1kHz, 48kHz).

- Anslut endast till en Bluetooth-enhet som stöder A2DP-funktionen (AV).

- Du kan inte ansluta Soundbar till en Bluetooth-enhet som endast stöder handsfreefunktionen (HF).

- När du har parat ihop Soundbar med en Bluetooth-enhet är det bara att välja "[AV]Samsung Soundbar Q6C-Series" i listan över anslutna enheter, så övergår Soundbar automatiskt till "BT"-läge.

- Tillgängligt endast om Soundbar är listat under Bluetooth-enhetens parade enheter. (Bluetooth-enheten och Soundbar måste paras korrekt åtminstone en gång.)

- Soundbar kommer endast att visas i Bluetooth-enhetens lista med sökta enheter när Soundbar visar "BT READY".

- När du ansluter Soundbar till en Bluetooth-enhet ska du placera dem så nära varandra som möjligt.

- Ju längre Soundbar och Bluetooth-enheten är från varandra, desto lägre blir ljudkvaliteten. Bluetooth-anslutningen kan avbrytas när enheterna är utanför den effektiva räckvidden.

- Bluetooth-anslutningen fungerar kanske inte som avsett i områden med dålig mottagning.

• En Bluetooth-enhet kan ge ifrån sig brus eller fungera illa under följande omständigheter: – När huvudenheten kommer i kontakt med signalsändaren på Bluetooth-enheten eller Soundbar.
• I hörn eller där det finns hinder i omgivningen som väggar eller rumsavdelningar, där elektriska förändringar kan förekomma.
  – När den utsätts för radiostörningar av andra produkter som använder samma frekvensområden, t.ex. medicinsk utrustning, mikrovågsugnar och trådlösa nätverksenheter.
• Hinder som dörrar och väggar kan fortfarande påverka ljudkvaliteten även när enheterna är inom den effektiva räckvidden.

- Observera att det inte går att parkoppla Soundbar med andra Bluetooth-enheter när Bluetooth-alternativet används.

- Den trådlösa enheten kan orsaka elektriska störningar när den är påslagen.

Bluetooth Power På (SOUND MODE)

Om en tidigare parkopplad Bluetooth-enhet försöker parkoppla med Soundbar när funktionen Bluetooth Power På är aktiverad och Soundbar är avstängd, slås Soundbar på automatiskt.

1. Tryck på och håll ned knappen SOUND MODE på fjärrkontrollen i minst 5 sekunder medan Soundbar är påslagen.
2. "ON-BLUETOOTH POWER" visas på Soundbars skärm.

Koppla bort Bluetooth-enheten från en Soundbar

Så här kopplar du från Bluetooth-enheten från Soundbar. För instruktioner, se Bluetooth-enhetens bruksanvisning.

• Soundbar kopplas från.
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

Koppla bort Soundbar från Bluetooth-enheten

Tryck på knappen → (Källa) på den övre panelen eller på fjärrkontrollen och växla sedan till något annat läge än "BT".

• Det tar tid att koppla bort eftersom Bluetooth-enheten måste ta emot ett svar från Soundbar. (Bortkopplingstiden kan variera beroende på Bluetooth-enheten.)
• När Soundbar är frånkopplad från Bluetooth-enheten visar Soundbar "BT DISCONNECTED" på framsidesdisplayen.

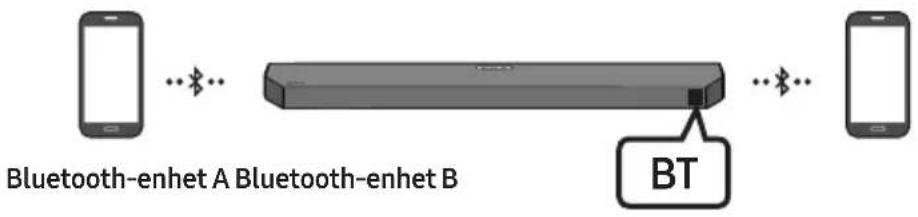

Bluetooth-multianslutning

Soundbar kan anslutas till 2 Bluetooth-enheter samtidigt.

1. Anslut Soundbar till upp till två Bluetooth-enheter. (Se sidan 28)
2. Spela upp musik från en av de anslutna Bluetooth-enheterna när två enheter är anslutna.
3. Om musik spelas upp från Bluetooth-enhet "B" samtidigt som du spelar upp från enhet "A" börjar musiken spelas på enhet "B" och uppspelningen stoppas/pausas automatiskt på enhet "A".
4. I versioner före AVRCP V1.4, kan växlingstiden för enheten som spelar upp musik försenas.

OBS!

• På vissa enheter går det att växla enhet med ett meddelande eller larm.
• Vissa enheter stöder inte flera anslutningar via Bluetooth.
• "BTPAIRING"-läget avbryts om ingen enhet har parkopplats inom 3 minuter.
• I vissa appar kan det ta runt 7 sekunder att växla enhet.
• Om du försöker ansluta en 3:e Bluetooth-enhet, kopplas enheterna A eller B från. (En enhet som inte spelar upp för tillfället kopplas från.)
• Endast en Samsung-tv eller 2 Bluetooth-enheter kan vara anslutna samtidigt.
• Soundbar kopplas bort från Bluetooth-enheterna när den tar emot en anslutningsförfrågan från en Samsung-tv.

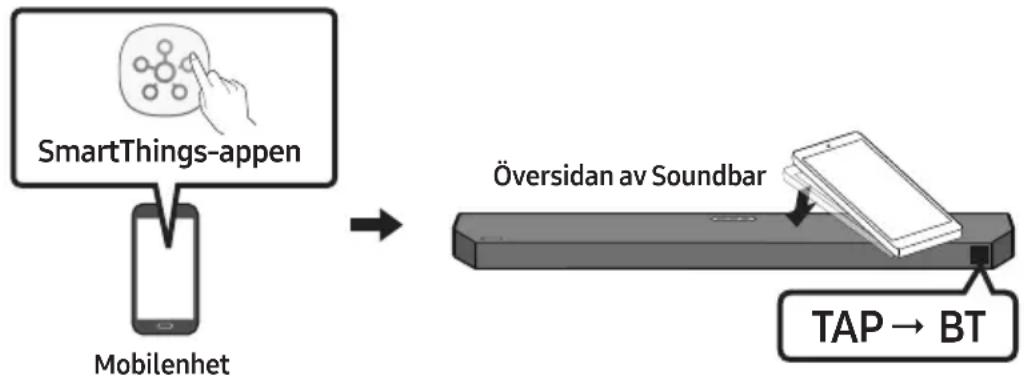

Använda Tap Sound

Tryck på Soundbar med din mobilenhet för att spela upp ljudet från mobilenheten via Soundbar.

• Den här funktionen kanske inte stöds beroende på mobilenhet.
• Den här funktionen är bara kompatibel med Samsung-mobilenheter med Android 8.1 eller senare.

1. Slå på funktionen Tap Sound på mobilenheten.

- Se "Aktivera funktionen Tap Sound" nedan för information om hur du slår på funktionen.

1. Tryck mobilenheten mot Soundbar. Välj "Starta nu" i meddelandefönstret som visas.

En anslutning upprättas mellan mobilenheten och Soundbar via Bluetooth.

1. Spela upp ljudet från mobilenheten via Soundbar.

2. Funktionen ansluter en mobilenhet till Soundbar via Bluetooth genom att känna av den vibration som uppstår när enheten rör vid Soundbar.

3. Se till att mobilenheten inte trycks mot ett vasst hörn på Soundbar. Soundbar eller mobilenheten kan få repor eller skador.
4. Vi rekommenderar att mobilenheten skyddas med ett fodral. Tryck lätt på det breda området på övre delen av Soundbar utan att använda för stor kraft.
5. Uppdatera SmartThings-appen till den senaste versionen för att använda den här funktionen Funktionen kanske inte stöds beroende på version av appen.

Använd appen SmartThings för att slå på funktionen Tap View, Tap Sound.

1. Kör SmartThings-appen på mobilenheten.
2. Välj (≡→_) på SmartThings-appskärmen som visas på mobilenheten.
3. Ställ in "Tap View, Tap Sound" till På för att funktionen ska fungera när en mobilenhet trycks mot Soundbar.

OBS!

• När mobilenheten är i strömspararläge fungerar inte Tap Sound-funktionen.
• Tap Sound-funktionen kanske inte fungerar om det finns enheter i närheten av Soundbar som orsakar radiostörningar, t.ex. elektriska enheter. Se till att enheter som kan orsaka radiostörningar placeras på tillräckligt avständ från Soundbar.

09 INSTALLERA VÄGGFÄSTET

Försiktighetsåtgärder vid installation

• Installera bara på en lodrät vägg.
• Installera inte på en plats med hög temperatur eller fuktighet.
• Kontrollera att väggen är tillräckligt stark för att bära produktens tyngd. Förstärk annars väggen eller välj en annan plats för installation.
• Köp och använd lämpliga monteringsskruvar eller -bultar för den typ av vägg du har (gipsplatta, stålplatta, trä o.s.v.). Fäst om möjligt monteringsskruvarna i väggreglar.
• Köp väggmonteringsskruvar enligt typ och tjocklek för den vägg där du vill montera Soundbar.

- Diameter: M5

- Längd: 35 mm eller längre rekommenderas.

- Anslut kablarna från enheten till externa enheter innan du monterar Soundbar på väggen.

- Kontrollera att enheten är avstängd och att kontakten inte är ansluten till strömkällan innan enheten installeras. Annars kan den orsaka elstötar.

Väggmonteringskomponenter

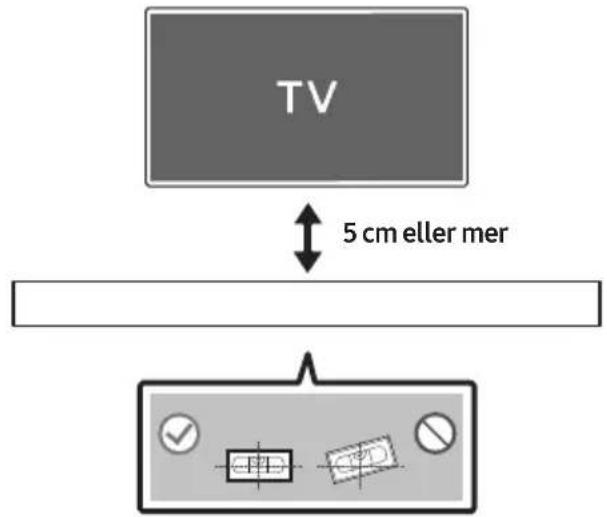

1. Placera Väggfästguide på väggytan.

2. Väggfästguide måste ligga plant vägrätt.

3. Om din tv är monterad på väggen, ska du montera Soundbar minst 5 cm under tv:n.

TV 5 cm eller mer

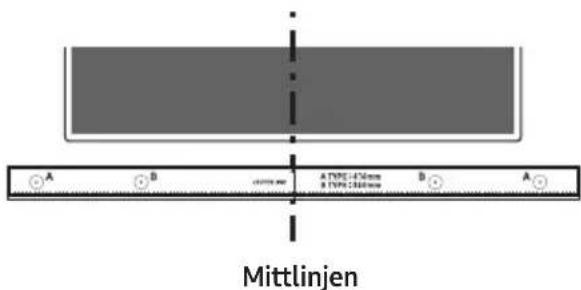

1. Placera Väggfästguidens mittlinje i höjd med tv:ns mitt (om du monterar Soundbar under tv:n) och fäst sedan Väggfästguide på väggen med tejp.

- Om enheten inte ska monteras under en tv sätter du Mittlinjen i installationsområdets mitt.

A B Mittlinjen A TTPG: 140mm B TTPG: 250mm B A

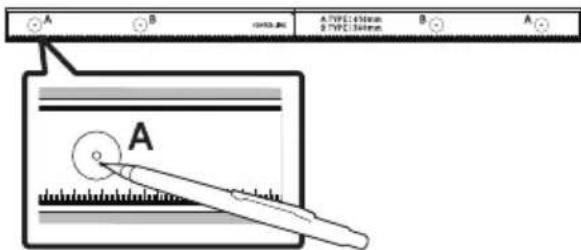

1. Tryck en vass pennspets genom A-TYPE-bildernas mitt i guidens båda ändar för att märka ut hål för skruvarna, och ta sedan bort Väggfästguide.

1. Använd en borr i passande storlek och borra hål i väggen vid varje markering.

- Om markeringarna inte motsvarar reglarnas placering bör du sätta i lämpliga fästanordningar i hålen innan du sätter fast skruvarna. Om du använder fästanordingar måste du se till att borra tillräckligt stora hål för dem.

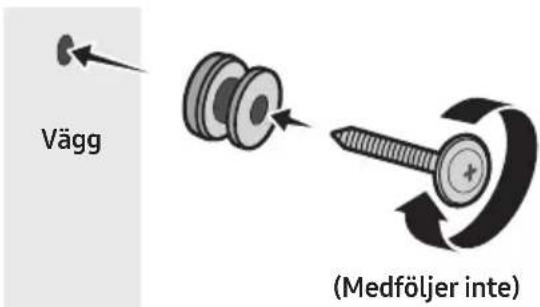

1. Kör in en skruv (medföljer inte) genom varje Fästskruv och skruva sedan fast skruvarna i skruvhålen.

Vägg (Medföljer inte)

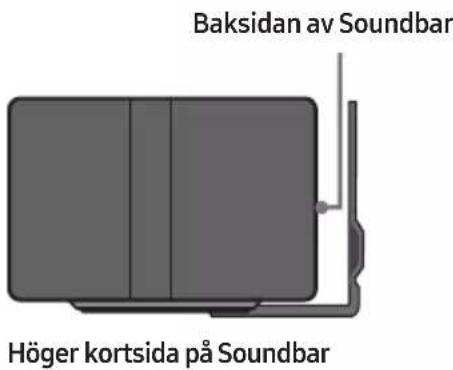

1. Montera de 2 Väggfästkonsoler i rätt riktning på undersidan av Soundbar med hjälp av 2 Skruvarna.

- Kontrollera vid monteringen att upphängningsdelen av Väggfästkonsoler är placerad en bit bakom baksidan av Soundbar.

Baksidan av Soundbar Höger kortsida på Soundbar

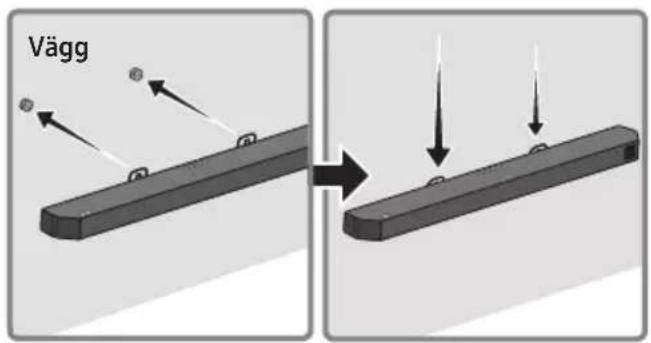

1. Installera Soundbar med de fastsatta Väggfästen genom att hänga Väggfästena på Fästskruvar på väggen.

Vägg

1. Skjut Soundbar nedåt som på bilden nedan så att Väggfästkonsolerna sitter ordentligt på Hållarskruvarna.

- Sätt in Hållarskruvarna i den vida (nedre) delen av Väggfästkonsolerna, och skjut sedan Väggfästkonsolerna nedåt så att Väggfästkonsolerna vilar stadigt på Hållarskruvarna.

10 INSTALLERA SOUNDBAR FRAMFÖR TV:N

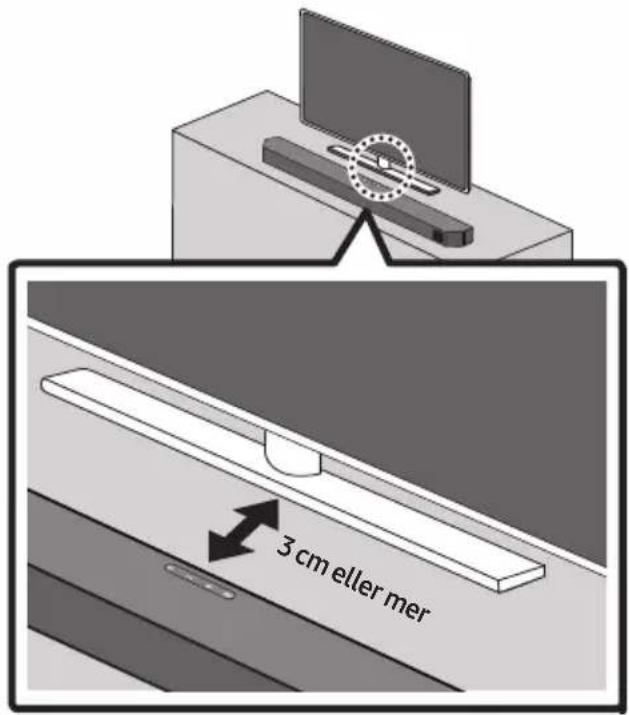

Placera Soundbar på ett tv-stativ.

3 cm eller mer

Rikta in mitten på Soundbar med mitten på tv:n som visas på bilden, och montera försiktigt Soundbar på tv-stativet.

Placera Soundbar minst 3 cm från tv:ns framsida för bästa ljudkvalitet.

OBS!

• Se till att Soundbar är placerad på en plan och fast yta.
• Ett otillräckligt avständ från tv:n kan leda till problem med akustiken.

11 PROGRAM- UPPDATERING

Samsung kan komma att erbjuda uppdateringar av den inbyggda systemprogramvaran för Soundbar i framtiden.

USB-port USB (5V 0.5A)

Om det finns en uppdatering kan du uppdatera den inbyggda programvaran genom att ansluta en USB-enhet med uppdateringen av den inbyggda programvaran på till USB-porten på Soundbar.

USB-uppdatering

Alla dina anpassade användarinställningar finns kvar efter uppdateringen.

1. Anslut en USB-enhet till USB-porten på din dator.

Viktigt: Se till att det inte finns några musikfiler på USB-enheten. Det kan annars leda till att uppdateringen misslyckas.

1. Gå till (www.samsung.com) → sök efter modellnamnet från menyalternativet för kundsupport.

- Mer information om uppdateringen finns i Uppgraderingsguiden.

1. Hämta uppgraderingsfilen (USB-typ).

2. Packa upp den hämtade uppgraderingsfilen och kopiera *.bin-filen till rotkatalogen på USB-enheten.

3. Stäng av Soundbar och anslut USB-enheten med uppdateringen av den inbyggda programvaran till USB-porten på Soundbar.

4. Slå på Soundbar och tryck på knappen

(Källa) för att välja USB-källa. Texten "UPGR" visas, och detta kan ta upp till tre minuter.

- Förloppet för uppdateringen av den fasta programvaran visas med UPGR → B -- → DONE → BYE i följd. Det kan stå B eller H beroende på den fasta programvara som uppdateras.

OBS!

- Soundbar startas om automatiskt när uppdateringen är klar.

- Den här produkten har en DUAL BOOT-funktion. Om uppdateringen av den fasta programvaran misslyckas kan du uppdatera den fasta programvaran igen.

- Stäng inte av eller ta bort USB-enheten under uppdateringen.

- Om uppdateringen inte fortskrider ska du återansluta nätsladden till Soundbar.

- När den senaste versionen är installerad utförs ingen uppdatering.

- Beroende på USB-typen kanske uppdatering inte stöds.

- Se sidan 16 om anslutningen till subwoofern inte återupprättas automatiskt efter uppdateringen.

- Kolla om det är fel på USB-enheten om programvaruuppdateringen misslyckas.

- Mac OS-användare bör använda USB-formatet MS-DOS (FAT).

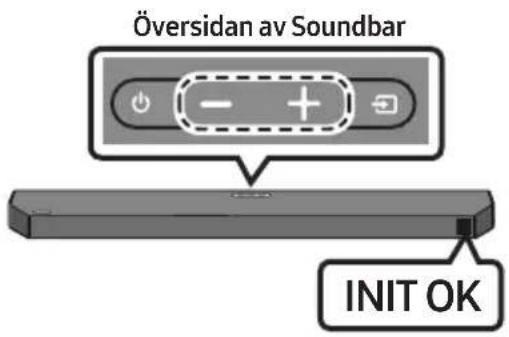

Återställ

Översidan av Soundbar INIT OK

När Soundbar är på trycker du på knapparna

- + (Volym) på huvudenheten samtidigt i minst

5 sekunder. "INIT OK" visas på displayen och

Soundbar återställs.

VAR FÖRSIKTIG

- Alla Soundbar-inställningar återställs. Utför endast den här åtgården när återställning är nödvändigt.

12 FELSÖKNING

Kontrollera följande innan du begär hjälp.

Soundbar startar inte.

→Kontrollera om strömsladden till Soundbar är korrekt insatt i uttaget.

Soundbar fungerar intermittent.

→Koppla bort strömsladden och sätt in den igen.
→Koppla bort nätsladden och koppla in den igen i den externa enheten och försök igen.
→Om det inte finns någon signal stängs Soundbar automatiskt av efter en viss tidsperiod. Slå på strömmen. (Se sidan 7.)

Om fjärrkontrollen inte fungerar.

→Rikta fjärrkontrollen direkt mot Soundbar.
→Byt ut batterierna mot nya.

Det hörs inget ljud från Soundbar.

→Volymen på Soundbar är för låg eller avstängd. Justera volymen.
→När en extern enhet (STB, Bluetooth-enhet, mobilenhet etc.) är ansluten justerar du volymen på den externa enheten.
→För ljud från tv:n, välj Soundbar(Samsungtv:Startsida ( →Meny →Inställn. ( ) →Alla inställningar ( →Ljud →Ljudutgång →Välj Soundbar)
→Kabelanslutningen till Soundbar kan vara lös. Ta bort kabeln och anslut den igen.
→Ta bort strömsladden helt, anslut den igen och slå på strömmen.
→ Initiera produkten och försök igen. (Se sidan 37.)

Det hörs inget ljud från subwoofern.

→Kontrollera om lysdiodsindikatorn på baksidan av subwoofern lyser i blått. Återanslut Soundbar och subwoofern om indikatorn blinkar i blått eller lyser i rött. (Se sidan 16.)
→Det kan uppstå problem om det finns ett hinder mellan Soundbar och subwoofern. Flytta enheterna till en plats utan hinder.
→Andra enheter som sänder radiofrekvenssignaler i närheten kan störa anslutningen. Håll högtalaren borta från sådana enheter.
→Ta bort och återanslut strömkontakten.

Vid ljudjitter, fördröjningar eller störande ljud från subwoofern.

→Problemet kan orsakas av föremål mellan din Soundbar och subwooferhögtalare. Flytta på föremålen eller placera om din Soundbar och subwoofern.
→Ljudjitter eller fördröjningar kan uppstå om subwoofern befinner sig för längt ifrån Soundbar. Flytta den närmare Soundbar.
→Ljudjitter eller fördröjningar kan uppstå om din Soundbar befinner sig nära en elektrisk enhet som kan orsaka radiostörningar. Placera din Soundbar långt från enheter som kan orsaka radiostörningar (t.ex. trådlösa routrar).
→Ändra TV:ns nätverk från trådlöst till kabelanslutet.

Subwooferns volym är för låg.

→Originalvolymen på innehållet du spelar upp kan vara låg. Prova att justera subwooferns nivå. (Se sidan 12.)

→Flytta subwooferhögtalaren närmare dig.

Om TV:n inte är ansluten via HDMI TO TV (eARC/ARC).

→Kontrollera om HDMI-kabeln är korrekt ansluten till eARC-kontakten. (Se sidan 19.)
→Anslutningen kanske inte är möjlig på grund av en ansluten extern enhet (kabel-tv-box, spelkonsol etc.). Anslut Soundbar direkt.
→HDMI-CEC kanske inte är aktiverat på tv:n. Slå på CEC på tv-menyn. (Samsung-tv: Startsida ( → Meny → Inställn. ( ) → Alla

inställningar ( → Anslutning → Extern enhetshanterare → Anynet+ (HDMI-CEC) PÅ)

→eARC-funktionen i TV-menyn måstes vara aktiverad för att du ska kunna ansluta med eARC. (Samsung-tv : Startsida ( Ⓜ → Meny → Inställn. ( ⏻ → Alla inställningar ( ) ⏰ Ljud → Expertinställningar → HDMI-eARC-läge (Auto))

Det finns inget ljud in när du ansluter till tv:n i HDMI TO TV (eARC/ARC)-läge.

→Din enhet kan inte spela upp ingångssignalen. Ändra TV:ns ljudutgång till PCM eller AUTO. (Samsung-tv:Startsida ( Ⓜ → Meny → Inställn. ( ⏻ → Alla inställningar ( ) ⏱ Ljud → Expertinställningar → Digitalt utgångsljudformat)

Soundbar ansluter inte via Bluetooth.

→När du ansluter en ny enhet växlar du till "BT PAIRING" för anslutning. (Tryck på knappen ✝PAIR på fjärrkontrollen eller tryck på knappen ➞(Källa) på huvudenheten i minst 5 sekunder.)
→Om Soundbar är ansluten till en annan enhet, kopplar du från den enheten först för att byta enhet.
→Återanslut den efter att du tagit bort Bluetooth-högtalarlistan på enheten för att ansluta. (Samsung-tv: Startsida ( → Meny → Inställn. ( ) → Alla inställningar ( ) → Ljud → Ljudutgång → Bluetooth-högtalarlista)
→Den automatiska tv-anslutningen kan avaktiveras. När Soundbar är i läget "BT READY", håller du knappen Vänster på fjärrkontrollen till Soundbar intryckt i 5 sekunder för att välja ON-TV CONNECT.

Om OFF-TV CONNECT visas, håller du knappen Vänster intryckt igen i 5 sekunder för att ändra valet.

→Ta bort och återanslut strömkontakten och försök sedan igen.

→ Initiera produkten och försök igen. (Se sidan 37.)

Ljudet försvinner vid anslutning via Bluetooth.

→Vissa enheter, t.ex. mikrovågsugnar och trådlösa routrar, kan orsaka radiostörningar om de placeras för nära Soundbar.
→Om din Bluetooth-anslutna enhet flyttas för långt från Soundbar kan ljudet försvinna. Flytta enheten närmare Soundbar.
→Ljudet kan försvinna om någon del av din kropp kommer i kontakt med Bluetooth-sändaren eller om produkten har installerats på en möbel av metall. Kontrollera installationsmiljön och användningsförhållandena.

Bluetooth-multianslutningen fungerar inte.

→När TV:n har anslutits till Soundbar går det kanske inte att använda flera anslutningar via Bluetooth. Koppla bort Soundbar från TV:n och försök igen.
→Kontrollera om inställningen Bluetooth-multianslutning är aktiverad. (Se avsnittet Soundbar ansluter inte via Bluetooth.)
→Koppla bort enheten som spelar just nu, parkoppla med enheten som du vill ansluta och återanslut den bortkopplade enheten.
→Se avsnittet Ljudet försvinner vid anslutning via Bluetooth. om ljudet inte fungerar efter korrekt anslutning.

Soundbar startar inte automatiskt med TV:n.

→Om du stänger av Soundbar medan du ser på tv inaktiveras strömsynkroniseringen med tv:n. Slå av tv:n först.

13 LICENS

Dolby

ATMOS

Om du vill skicka förfrågningar och begäranden i frågor kring öppen källkod, kan du kontakta Samsung Open Source (http://opensource.samsung.com)

15 VIKTIG INFORMATION OM SERVICE

• Bilder och illustrationer i den här bruksanvisningen erbjuds endast för referens och kan variera från faktiskt produktutseende.
• En administrationsavgift kan debiteras om antingen

(a) en tekniker tillkallas och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

(b) du tar med enheten till ett reparationscenter och det inte finns något produktfel (dvs. du har underlåtit att läsa den här bruksanvisningen).

- Beloppet på en sådan administrationsavgift meddelas innan något arbete eller hembesök genomförs.

16 SPECIFIKATIONER OCH GUIDE

Specifikationer

Modellnamn HW-Q610C
USB 5V/0,5A
Vikt 3,8 kg
Mätt (B x H x D) 1030,0 x 57,0 x 105,0 mm
Driftstemperaturintervall +5°C till +35°C
Intervall för luftfuktighet 10 % till 75 %
FÖRSTÄRKAREUtgångseffekt	200W (30W x 6 + 10W x 2)
Uppspelningsformat som stöds	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HDMA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Subwooferns namn PS-WC67B
Vikt 5,5 kg
Mätt (B x H x D) 184,0 x 343,0 x 295,0 mm
FÖRSTÄRKAREUtgångseffekt	160W
Total strömförbrukning vid standbyläge (W) 2,0W
BluetoothMetod för avaktivering av port	Tryck på och håll ned knappen SOUND MODE i mer än 5 sekunder för att slå av Bluetooth-funktionen.

OBS!

• Samsung Electronics Co., Ltd förbehåller sig rätten att ändra specifikationer utan föregående meddelande.
• Vikt och mått är ungefärliga.

- Samsung deklarerar härmed att den här radioutrustningen uppfyller kraven i direktiv 2014/53/EU och tillämpliga lagstadgade krav i Storbritannien. Den fullständiga texten i deklarationen om överensstämmelse är tillgänglig på: http://www.samsung.com. Gå till Support och ange modellnamn. Den här utrustningen kan användas i alla EU-länder och i Storbritannien.

• UTEFFEKT FÖR TRÅDLÖS ENHET

Max sändareffekt för RF

100mW vid 2,4GHz - 2,4835GHz

25mW vid 5,725GHz - 5,825GHz

[Korrekt avfallshantering av batterierna i produkten]

(Gäller i länder med separata insamlingssystem)

Denna symbol på batteriet, i manualen eller på förpackningen anger att batterierna i denna produkt inte bör kastas tillsammans med annat hushållsavfall. De kemiska symbolerna Hg, Cd eller Pb visar i förekommande fall att batterierna innehåller kvicksilver, kadmium eller bly i mängder överstigande de gränsvärden som anges i EU-direktivet 2006/66/EG.

Om batterierna inte kastas på ett ansvarsfullt sätt kan dessa substanser utgöra en fara för hälsa eller miljö. Hjälp till att skydda miljön och bidra till materialåtervinning genom att sortera batterierna separat från annat avfall och lämna in dem på en återvinningsstation.

Korrekt avfallshantering av produkten (elektriska och elektroniska produkter)

(Gäller i länder med separata insamlingssystem)

Denna symbol på produkten, tillbehören och i manualen anger att produkten och de elektroniska tillbehören (t.ex. laddare, headset, USB-kabel) inte bör sorteras tillsammans med annat hushållsavfall när de kasseras. Dessa föremål bör hanteras separat för ändamålsenlig återvinning av beståndsdelarna för att förhindra fara för hälsa och miljö.

Hushållsanvändare bör kontakta återförsäljaren som sålt produkten eller kommunen för vidare information om var och hur produkten och tillbehören kan återvinnas på ett miljösäkert sätt.

Företagsanvändare bör kontakta leverantören samt verifiera angivna villkor i köpekontraktet. Produkten och de elektroniska tillbehören bör inte hanteras tillsammans med annat kommersiellt avfall.

Mer information om Samsungs miljöåtaganden och produktspecifika regelverksförpliktelser, t.ex. REACH, WEEE, batterier, finns på:

Krav på ekodesign för externa nätaggregat :

www.samsung.com/global/ecodesign_component

SIKKERHETSINFORMASJON

SIKERHETSFORANSTALTNINGER

FOR Å REDUSERE FAREN FOR ELEKTRISK ST∅T, TA IKKE AV BAKDEKSLET.

INNVENDIGE DELER KAN IKKE REPARERES AV BRUKEREN. OVERLAT ALL SERVICE TIL

KVALIFISERT PERSONELL.

Tabellen nedenfor viser en forklaring av symbolene som kan vises på Samsung-produktet ditt.

- när kroppen er i kontakt med signalmottakeren på Bluetooth-enheten eller Soundbar

- i hjørner eller når det er en hindring i nærheten, som en vegg eller skillevegg, der elektriske endringer kan forekomme

LED-statuslamper bag på subwooferen
