NÁVOD K OBSLUZE HW-Q610C SAMSUNG

Popis symbolů, které se mohou vyskytovat na vašem produktu Samsung, najdete v níže uvedené tabulce.

	VÝSTRAHA
	RIZIKO ÚRAZU ELEKTRICKÝMPROUDEM. NEOTEVÍREJTE!
	Tento symbol znamená, že součásti uvnitř jsou pod vysokým napětím.Jakýkoli kontakt s vnitřní částí přístroje je nebezpečný.
	Tento symbol označuje, že k tomuto přístroji byla přiložena důležitá dokumentace týkající se provozu a údržby.
	Výrobek třídy II: Tento symbol indikuje, že zařízení nevyžaduje ochranné elektrické uzemnění.Nenachází-li se na produktu s napájecím kabelem tento symbol, MUSÍ být produkt spolehlivě uzemněn.
	Střídavé napětí (AC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je střídavé napětí.
	Stejnosměrné napětí (DC): Tento symbol indikuje, že jmenovité napětí označené tímto symbolem je stejnosměrné napětí.
	Upozornění, nahlédněte do pokynů k použití: Tento symbol radí uživateli, aby nahlédl do uživatelské příručky, kde najde další informace související s bezpečností.

VÝSTRAHA

VAROVÁNÍ

- Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.

VÝSTRAHA

• ABYSTE PŘEDEŠLI RIZIKU ÚRAZU ELEKTRICKÝM PROUDEM, ZASUŇTE ŠIROKOU ČÁST VIDLICE SÍŤOVÉ ZÁSTRČKY DO ŠIROKÉHO VÝŘEZU AŽ NA DORAZ.
• Tento přístroj musí být vždy připojen k síťové zásuvce, která je řádně uzemněna.
• Pro odpojování přístroje od sítě je třeba odpojit síťový napájecí kabel ze síťové zástrčky, a z tohoto důvodu musí být tato zástrčka snadno přístupná.
• Nevystavujte tento přístroj kapající nebo stříkající vodě. Neumistujte na přístroj nádoby naplněné kapalinou, například vázy.
• Pro úplné vypnutí přístroje je nutné vytáhnout napájecí zásuvku ze zástrčky. Napájecí zásuvka proto musí být vždy dobře přístupná.

BEZPEČNOSTNÍ OPATŘENÍ

1. Ujistěte se, že zdroj napětí AC ve vašem domě odpovídá požadavkům napájení uvedeným na identifikačním štítku nalepeném na spodní straně produktu. Přístroj instalujte ve vodorovné poloze na vhodný podklad (např. nábytek) s dostatečným prostorem okolo pro větrání 7 – 10 cm. Neblokujte ventilační otvory. Neumistujte přístroj na zesilovače ani jiná zařízení, která se mohou zahřívat. Přístroj je navržen pro nepřetržité používání. Pro úplné vypnutí přístroje odpojte napájecí zástrčku od zásuvky. Pokud se chystáte přístroj delší dobu nepoužívat, odpojte jej od zásuvky.

2. Během bouřky odpojte zástrčku napájecího kabelu ze zásuvky elektrorozvodné sítě. Napěťové špičky způsobené blesky by mohly přístroj poškodit.

3. Přístroj nevystavujte přímému slunečnímu světlu nebo jiným zdrojům tepla. Hrozí přehřátí a následná porucha přístroje.

4. Přístroj chraňte před vlhkostí (např. vázy) a horkem (např. krb) a neumistujte jej do blízkosti zdrojů silných magnetických nebo elektrických polí. V případě poruchy přístroje odpojte napájecí kabel od elektrorozvodné sítě. Přístroj není určen k průmyslovému využití. Používejte jej pouze pro osobní účely. Pokud byl přístroj uložen v chladném prostředí, může dojít ke kondenzaci. Při přepravě přístroje v zimním období počkejte před jeho opětovným použitím přibližně 2 hodiny, než získá pokojovou teplotu.

5. Baterie používaná v tomto přístroji obsahuje chemikálie, které mohou poškodit životní prostředí. Nevyhazujte použité baterie do běžného domovního odpadu. Nevyhazujte baterie do ohně. Nezkratujte, nerozebírejte nebo nepřehřívejte baterie.

VÝSTRAHA: V případě nesprávné výměny baterie hrozí riziko výbuchu. Baterii vyměňujte pouze za baterii stejného typu.

OBSAH

01 Kontrola součástí 6

02 Popis výrobku 7

Přední panel/horní panel Soundbaru 7

Dolní panel zařízení Soundbar 8

03 Používání dálkového ovladače 9

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA) 9

Jak používat dálkový ovladač ____ 9

Používání skrytých tlačítek (tlačítka s více funkcemí) ____ 13

Výstupní specifikace pro různé režimy zvukových efektů ____ 13

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru ____ 14

04 Připojení zařízení Soundbar 15

Připojení napájení ____ 15

Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar ____ 18

05 Připojení k TV 19

Metoda 1. Připojení pomocí HDMI ____ 19

Metoda 2. Připojení pomocí optického kabelu ____ 21

Metoda 3. Připojení přes Bluetooth ____ 23

06 Připojení externího zařízení 25

Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos®/DTS:X) ____ 25

Metoda 2. Připojení pomocí optického kabelu ____ 26

07 Připojení jednotky USB 27
08 Připojení mobilního zařízení 28

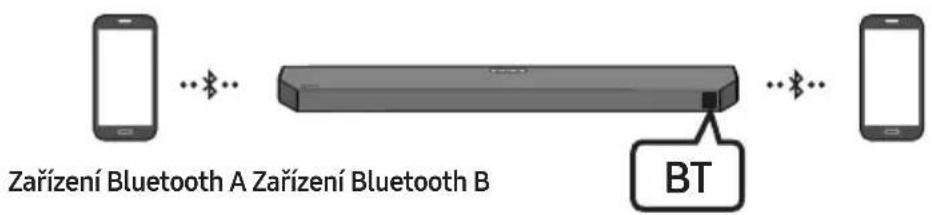

Připojení přes Bluetooth 28

Používání Tap Sound ____ 32

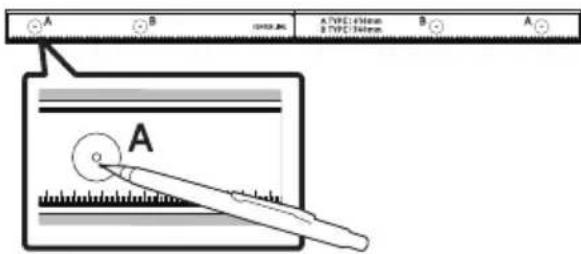

09 Instalace sady pro upevnění na stěnu 33

Bezpečnostní opatření při montáži ____ 33

Součásti pro upevnění na stěnu ____ 33

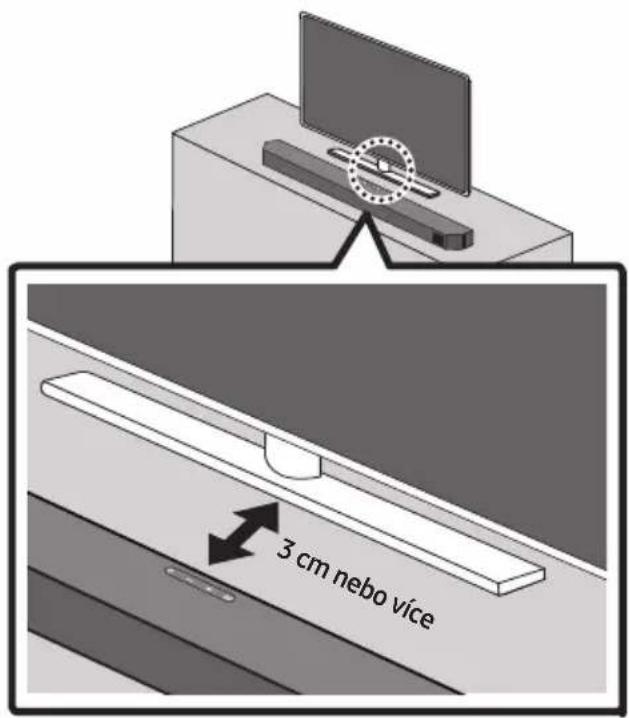

10 Instalace zařízení soundbar před Televizorem 35
11 Aktualizace softwaru 36

Aktualizace pomocí USB 36

Obnovení ____ 37

12 Řešení problémů 38
13 Licence 40
14 Poznámka k licenci otevřeného softwaru 41
15 Důležité upozornění k servisu 41
16 Technické údaje a další informace 42

Technické údaje 42

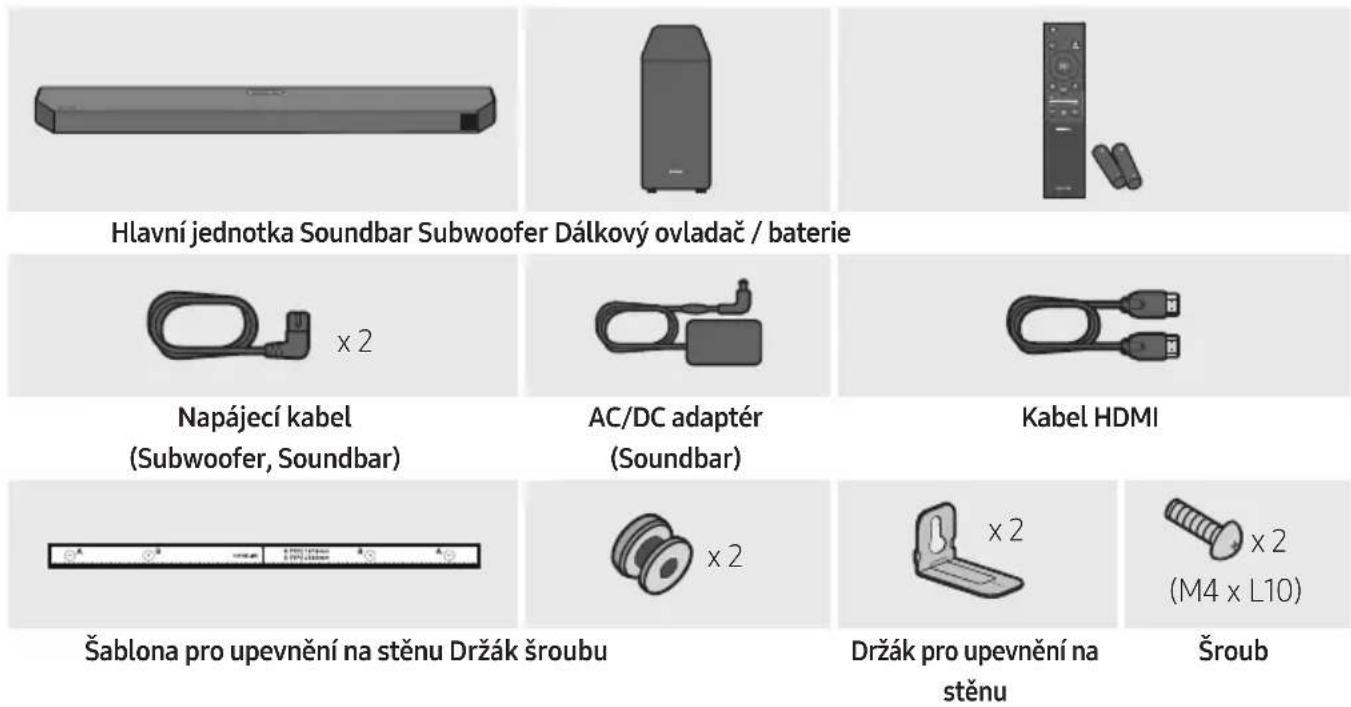

01 KONTROLA SOUČÁSTÍ

• Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)
• Chcete-li zakoupit další součásti nebo volitelné kabely, obraťte se na servisní středisko společnosti Samsung nebo na oddělení péče o zákazníky společnosti Samsung.
• Více informací o upevnění na stěnu najdete na straně 33.
• Změny konstrukce a specifikace bez předchozího upozornění jsou vyhrazeny.
• Vzhled příslušenství nemusí přesně odpovídat výše uvedeným ilustracím.

02 POPIS VÝROBKU

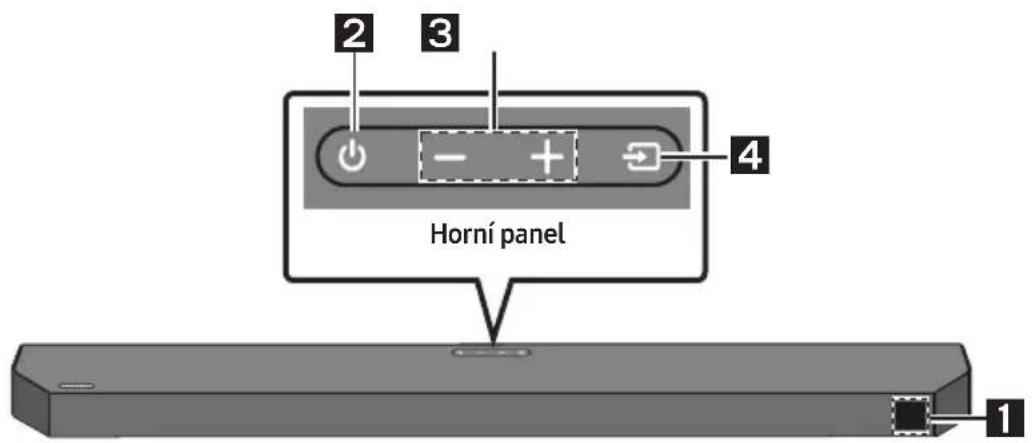

Přední panel/horní panel Soundbaru

2 3 4 Horní panel 1

1	DisplejZobrazuje stav a aktuální režim zařízení.
2	Tlačítko (vypínač)Slouží k zapnutí a vypnutí napájení.Funkci Auto Power DownV následujících situacích se jednotka automaticky vypne:– Režim D.IN / HDMI / BT / USB: Pokud po dobu 18 minut není k dispozici zvukový signál.
3	Tlačítko –(Hlasitost)Umožňuje nastavit hlasitost.Při nastavování se úroveň hlasitosti zobrazuje na předním displeji zařízení Soundbar.
4	Tlačítko (Zdroj)Slouží k výběru režimu vstupního zdroje.
	Režim vstupu Displej
	Optickému D.IN
	eARC/ARC (HDMI OUT)	* D.IN → TV eARC (Automatická konverze)
		D.IN → TV ARC (Automatická konverze)
	HDMI HDMI
	Režim BLUETOOTH BT
	Režim USB	USB
	• Chcete-li zapnout režim „BT PAIRING“, změňte zdroj na režim „BT“ a stiskněte a déle než 5 sekund podržte tlačítko (Zdroj).

• „*“ Režim je podporován, když je v nastavení televizoru zapnutá funkce eARC.

• Po připojení napájecího kabelu začne tlačítko napájení pracovat za 4 až 6 sekund.

• Po zapnutí začne přístroj reprodukovat zvuk až po 4 až 5 sekundách.

• Pokud uslyšite zvuk z televizoru i ze zařízení Soundbar, přejděte do menu Nastavení a u zvukového zdroje televizoru změňte reproduktor na možnost Ext. reproduktor.

Dolní panel zařízení Soundbar

USB (5V 0.5A) DC 24V HDMI HDMI TO TV (eARC/ARC) DIGITAL AUDIO IN (OPTICAL) 3 4 5

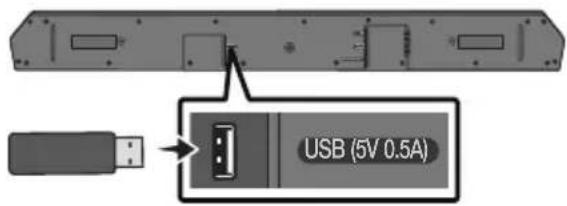

1	USB (5V 0.5A)Připojte sem disk přes USB a přehrávejte hudební soubory, které na něm máte uložené, prostřednictvím zařízení Soundbar. (Viz strana 27.)
2	DC 24V (Vstup napájení)Slouží k připojení napájecího AC/DC adaptéru. (Viz strana 15.)
3	HDMIUmožňuje současné vysílání signálů digitálního videa a zvuku přes kabel HDMI.Slouží k připojení k výstupu HDMI externího zařízení. (Viz strana 25.)
4	HDMI TO TV (eARC/ARC)Slouží k připojení ke konektoru HDMI IN (eARC) na televizoru. (Viz strana 19.)
5	DIGITAL AUDIO IN (OPTICAL)Slouží k připojení k digitálnímu (optickému) výstupu externího zařízení. (Viz strana 26.)

• Při odpojování napájecího kabelu adaptéru AC/DC ze zásuvky tahejte za zástrčku. Netahejte za kabel.
• Jednotku ani jiné součásti nezapojujte do zásuvky AC, pokud nejsou propojeny všechny součásti.

03 POUŽÍVÁNÍ DÁLKOVÉHO OVLADAČE

Vložení baterií do dálkového ovladače (2 tužkové baterie AAA)

Posouvejte zadním krytem ve směru šipky, dokud jej zcela nesejmete. Do ovladače vložte 2 baterie AAA (1,5 V) s ohledem na správnou polaritu. Zasuňte zadní kryt zpět na místo.

Jak používat dálkový ovladač

1 2 PAIR 7 8 9 3 i SOUND MODE 10 4 + - WOOFER 12 5 CH LEVEL TONE CONTROL 13 6 SOUNDBAR

1	Vypínač	Slouží k zapnutí a vypnutí zařízení Soundbar.
2	Zdroj	Pomocí tohoto tlačítka můžete vybrat zdroj připojený k zařízení Soundbar.
3	Ztlumit	Stisknutím tlačítka (Ztlumit) ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.
4	Hlasitost	Stisknutím tlačítka nahoru nebo dolů nastavíte hlasitost.• ZtlumitStisknutím tlačítka Hlasitost ztlumíte zvuk. Dalším stisknutím tlačítka zvuk opět zapnete.

5	CH LEVEL	Stisknutím tlačítka můžete nastavit hlasitost jednotlivých reproduktorů.Stisknutím tlačítka vyberte položkuCENTER LEVELneboTOP LEVEL, a potom upravte hlasitost v rozsahu -6 až +6 pomocí tlačítek Nahoru/Dolů.Když jsou připojeny zadní reproduktory (prodávají se samostatně), je podporováno nastaveníREAR LEVEL. Chcete-li upravit hlasitostREAR LEVELv rozsahu -6 až +6,použijte tlačítkaNahoru/Dolů.
6	Ovládání zvuku	Stisknutím tlačítka můžete nastavit funkci zvuku. Požadovaná nastavení lze upravit pomocí tlačítekNahoru/Dolů.VOICE ENHANCE ON/OFF → NIGHT MODE ON/OFF → SYNC → VIRTUAL ON/OFF– VOICE ENHANCE ON/OFFTento režim zdokonaluje poslech mluvených dialogů ve filmech a v televizi.– NIGHT MODE ON/OFFRežim je optimalizován pro noční sledování, protože nastavení snižuje hlasitost a současně zachovává zřetelné dialogy.– SYNCNení-li obra televizoru a zvuku ze Soundbaru synchronizován, stiskněte tlačítko(Ovládání zvuku)a vyberte možnostSYNC. Následně pomocí tlačítek Nahoru/Dolů nastavte zpožďování zvuku v rozmezí 0~300 ms. (Není k dispozici v režimu „USB“ nebo „BT“).– VIRTUAL ON/OFFFunkci Dolby Virtual je možné zapnout a vypnoutON/OFF.Funkce zvukuVOICE ENHANCE, NIGHT MODEa VIRTUALje možné zapnout a vypnoutON/OFFpomocí tlačítek Nahoru/Dolů. (Funkce VIRTUALnení dostupná v režimech „USB“ a „BT“).Podržením stisknutého tlačítkao(Ovládání zvuku)na 5 sekund nastavte zvuk pro jednotlivá frekvenční pásma. Pomocí tlačítekLevy/Pravýmůžete vybrat některou z možností 150 Hz, 300 Hz, 600 Hz, 1,2 kHz, 2,5 kHz, 5 kHz a 10 kHz a pomocí tlačítekNahoru/Dolůu ní nastavit hodnotu -6 až +6. (Zkontrolujte, že režim Zvuk je nastaven na „STANDARD“.)
7	BluetoothPAIR	Zapněte na zařízení Soundbar režim párování přes Bluetooth.Stiskněte tlačítkoPAIRa vyčkejte na obrazovku „BT PAIRING”pro připojení nového zařízení Bluetooth.
8	Přehrát/Pozastavit	Stisknutím tlačítka můžete rovněž přehrávat nebo pozastavit hudbu.
9	Nahoru/Dolů/Vlevo/Vpravo	Stisknutím uvedených míst zvolte možnost Nahoru/Dolů/Vlevo/Vpravo.Pomocí možností Nahoru/Dolů/Vlevo/Vpravo na tomto tlačitku můžete vybírat a nastavovat funkce.OpakováníChcete-li použít funkci opakování v režimu „USB“, stiskněte tlačitko Nahoru.Přeskočení skladbyStisknutím tlačitka Vpravo vyberete další hudební soubor. Stisknutím tlačitka Vlevo vyberete předchozí hudební soubor.ID SETPodržením stisknutého tlačitka Nahoru po dobu 5 sekund dokončíte ID SET (při připojování bezdrátového subwooferu nebo bezdrátových zadních reproduktorů).
10		Stisknutím tlačitka zobrazíte informace o aktivní funkci nebo dostupném kodeku.
11	SOUND MODE	Stisknutím tlačitka můžete vybrat požadovaný zvukový režim.SURROUND SOUND → GAME PRO → ADAPTIVE SOUND → STANDARD– SURROUND SOUNDPoskytuje širší zvukové pole, než je bežžné.– GAME PROPoskytuje stereoskopický zvuk, abyste se ještě víc ponořili do hry.– ADAPTIVE SOUNDAnalyzuje obsah v reálném čase a automaticky poskytuje optimální zvukové pole na základně charakteristiky obsahu.– STANDARDPoskytuje výstup původního zvuku.DRC (Dynamic Range Control)Umožňuje použít řízení dynamického rozsahu obsahu Dolby Digital. Když je Soundbar vypnutý, stiskněte a podržte tlačitko SOUND MODE na déle než 5 sekund. Tím zapnete nebo vypnete funkci DRC (Řízení dynamického rozsahu). Když je zapnutá funkce DRC, sníží se hlasitost hlasitého zvuku. (Zvuk může být zkreslený.)Bluetooth PowerTato funkce umožňuje automaticky zapnout Soundbar po přijetí žádosti o připojení z dříve připojeného televizoru nebo zařízení Bluetooth. Tato funkce je ve výchozím nastavení zapnutá.– Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačitko SOUND MODE na déle než 5 sekund.
12	WOOFERHLASITOSTWOOFER(HLOUBEK)	Stisknutím tlačítka nahoru nebo dolů upravíte hlasitost wooferu (hloubek) na -12 nebo v rozmezí od -6 do +6. Chcete-li nastavit hlasitost wooferu (hloubek) na 0 (výchozí), stiskněte tlačítko.
13	TONECONTROL	Stisknutím tlačítka můžete nastavit úroveň výšek a basů.Stisknutím tlačítka vyberte položku TREBLE nebo BASS, a potom upravte hlasitost v rozsahu -6 až +6 pomocí tlačítek Nahoru/Dolů. Po změně úrovně hloubek se adekvátně upraví také úroveň basového reproduktoru.

Používání skrytých tlačítek (tlačítka s více funkcemi)

Skryté tlačítko		Referenční strana
Tlačítko dálkového ovladače Funkce
WOOFER (Nahoru)	Dálkovém ovladači televizoruZapnuto/Vypnuto (pohotovostní režim)	Strana 14
Vlevo	Zapnutí/vypnutí automatického připojenítelevizoru (Připraveno pro BT)	Strana 24
Nahoru ID SET Strana 11
(Ovládání zvuku)	7 pásmový EQ Strana 10
SOUND MODE	DRC ON/OFF (pohotovostní režim)	Strana 11
	Bluetooth Power Strana 11

Výstupní specifikace pro různé režimy zvukových efektů

Efekt Vstup			Výstup
			Pouze se subwooferem	Se subwooferem a sadou bezdrátových zadních reproduktorů
[S6TH] SOUND MODE	SURROUND SOUND	2.0 kanály	3.1.2 kanály 5.1.2	kanály
		5.1 kanály 3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	GAME PRO	2.0 kanály	3.1.2 kanály 5.1.2	kanály
		5.1 kanály 3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	ADAPTIVE SOUND	2.0 kanály	3.1.2 kanály 5.1.2	kanály
		5.1 kanály 3.1.2 kanály	5.1.2 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály
	STANDARD	2.0 kanály	2.1 kanály 2.1 kanály
		5.1 kanály	3.1 kanály 5.1 kanály
		Dolby Atmos®, DTS:X	3.1.2 kanály	5.1.2 kanály

• Sadu bezdrátových zadních reproduktorů Samsung lze zakoupit samostatně. Chcete-li si sadu pořídit, obraťte se na prodejce, u kterého jste zakoupili Soundbar.
• Je-li vstupní zdroj ve formátu Dolby Atmos®, DTS:X, nastavení pouze se subwooferem poskytne 3.1.2kanálový zvuk, zatímco nastavení se sadou bezdrátových zadních reproduktorů poskytne 5.1.2kanálový zvuk.
• Zadní reproduktory nebudou při použití režimu STANDARD poskytovat dvoukanálový zvukový výstup. Aby zadní reproduktory hrály, je nutné změnit režim efektů na SURROUND SOUND.

Nastavení hlasitosti zařízení Soundbar pomocí dálkového ovladače televizoru

Hlasitost zařízení Soundbar se nastavuje dálkovým ovladačem televizoru.

- Tuto funkci lze použít pouze s IČ dálkovými ovladači. Dálkové ovladače Bluetooth (dálkové ovladače, které vyžadují párování) nejsou podporovány.

- Chcete-li používat tuto funkci, nastavte reproduktor televizoru na Ext. reproduktor.

• Výrobci podporující tuto funkci: Samsung, VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, Hisense, RCA

1. Vypněte zařízení Soundbar.
2. Na 5 s podržte tlačítko WOOFER.

Každé podržení tlačítka WOOFER na 5 s vede ke změně režimu v uvedeném pořadí: „OFF-TV REMOTE“ (Výchozí režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Tlačítko dálkového ovladače Displej Stav
		(Výchozí režim)

04 PŘIPOJENÍ ZAŘÍZENÍ SOUNDBAR

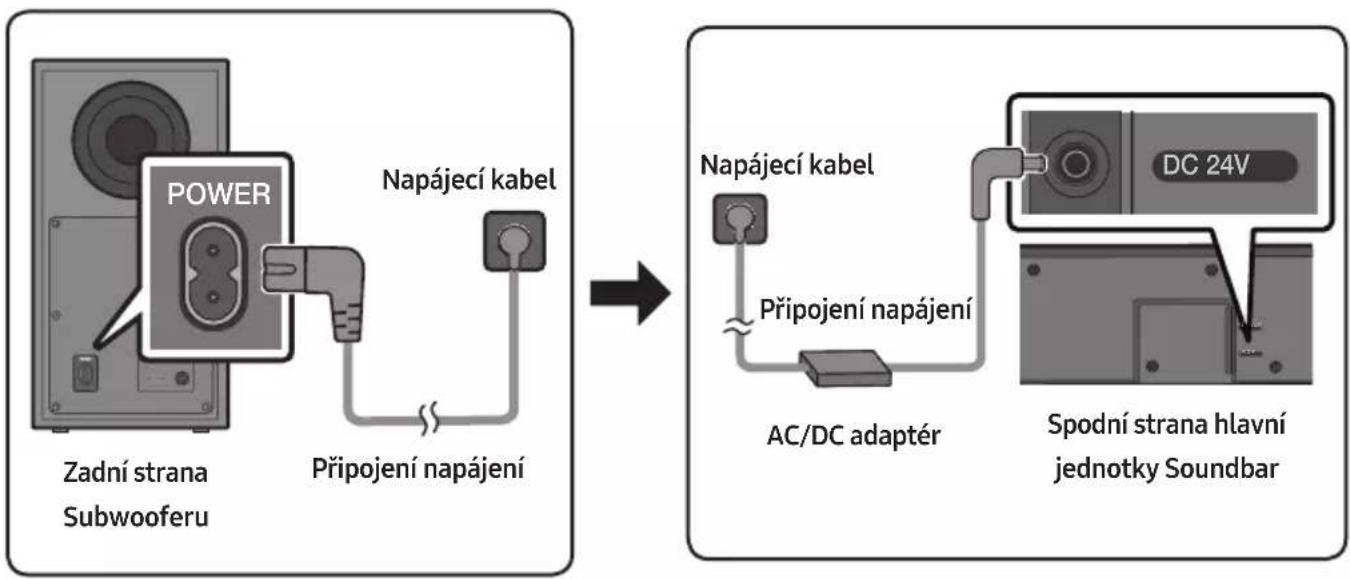

Připojení napájení

V pořadí zřejmém z následujícího obrázku postupně zapojte subwoofer a Soundbar do elektrické zásuvky:

- Další informace týkající se napájení a spotřeby energie naleznete na štítku na produktu. (Štítek: Spodní strana hlavní jednotky Soundbar)

1. Připojte napájecí kabel k subwooferu.

2. Připojte napájecí kabel k síťovému adaptéru. Sítový adaptér (s napájecím kabelem) připojte k zařízení Soundbar.

3. Zapojte zařízení Soundbar a subwoofer do napájení.

- Nejprve připojte napájení k subwooferu. Subwoofer se automaticky připojí po zapnutí zařízení Soundbar.

- Zajistěte, aby byl AC/DC adaptér umístěn na stole nebo na podlaze. Pokud AC/DC adaptér umístíte tak, že visí a vstup kabelu AC směřuje nahoru, může do adaptéru vniknout voda nebo jiné cizí látky a způsobit jeho závadu.

- Pokud odpojíte a znovu připojíte napájecí kabel a produkt je zapnutý, zařízení Soundbar se automaticky zapne.

Ruční připojení subwooferu při selhání automatického připojení

Před provedením níže uvedeného postupu ručního připojení:

• Zkontrolujte, zda jsou správně připojeny napájecí kabely zařízení Soundbar a subwooferu.

• Zkontrolujte, zda je zařízení Soundbar zapnuto.

• Stiskněte a alespoň na 5 sekund podržte tlačítko ID SET na zadní straně subwooferu.

- Červená kontrolka na zadní straně subwooferu zhasne a začne blikat modrá kontrolka.

LINK STANDBY ID SET 5 Sec LINK Bliká rychle modře

Zadní strana Subwooferu Zadní strana Subwooferu

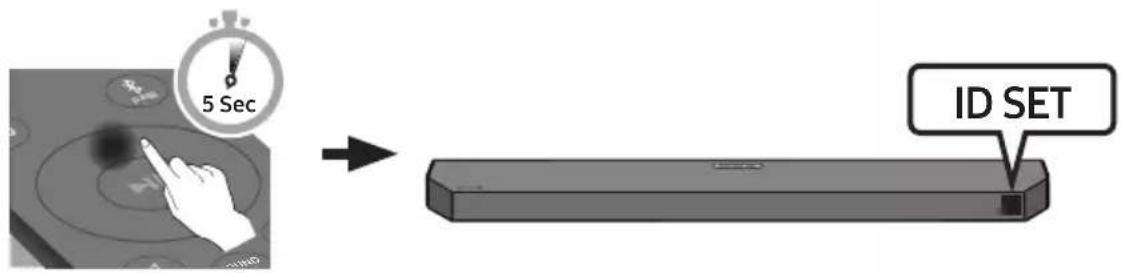

1. Podržte minimálně 5 sekund stisknuté tlačítko Nahoru na dálkovém ovladači.

2. Na displeji Soundbaru se krátce zobrazí zpráva ID SET, která poté zmizí.

3. Po dokončeníID SET se Soundbar automaticky zapne.

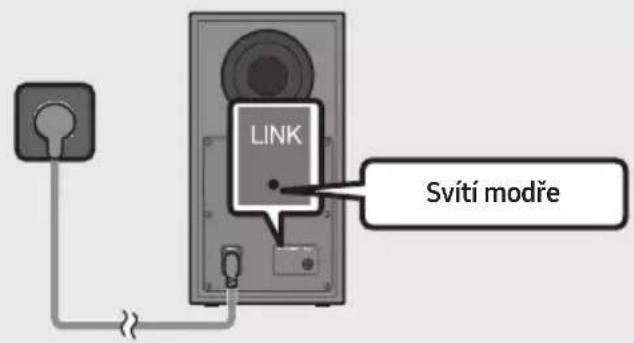

1. Zkontrolujte, zda kontrolka LINK LED svítí nepřerušovaně modře (připojení je dokončeno).

LINK Svítí modře

Jakmile je vytvořeno připojení mezi Soundbarem a bezdrátovým subwooferem, přestane kontrolka LINK LED blikat a bude svítit nepřerušovaně modře.

Kontrolky LED na zadní straně subwooferu

LED Stav Popis Řešení
	Svítí	Úspěšně připojeno(normální provoz)	-
	Bliká Obnovení připojení		Zkontrolujte, zda je k hlavní jednotce Soundbaru správně zapojen napájecí kabel, nebo přibližně 5 minut vyčkejte. Pokud kontrolka stále bliká, zkuste připojit subwoofer ručně. Pokyny naleznete na straně 16.
	Svítí	Pohotovostní režim (s vypnutou hlavní jednotkou Soundbar)	Zkontrolujte, zda je k hlavní jednotce Soundbar správně zapojen napájecí kabel.
		Připojení se nezdařilo	Připojte se znovu. Pokyny k ručnímu připojení najdete na straně 16.
	Bliká Závada		Kontaktujte servisní středisko společnosti Samsung (kontaktní údaje najdete v této příručce).

POZNÁMKY

• Před přesunem či instalací produktu se ujistěte, že je vypnuto napájení a že je odpojen napájecí kabel.
• Při vypnutí jednotky přejde subwoofer do pohotovostního režimu a dioda LED dioda STANDBY režimu na zadní straně nejprve několikrát modře zabliká a potom začne svítit červeně.
• Pokud v blízkosti zařízení Soundbar používáte zařízení se stejnou frekvencí jako zařízení Soundbar, může vlivem interferencí docházet k rušení zvuku.
• Maximální přenosová vzdálenost bezdrátového signálu hlavní jednotky je přibližně 10 metrů, ale může se lišit v závislosti na prostředí. V případě, že mezi hlavní jednotkou a subwooferem stojí železobetonová nebo kovová stěna, nemusí systém fungovat vůbec, protože bezdrátový signál neprochází kovem.

VÝSTRAHA

• Antény přijímající bezdrátový signál jsou zabudovány do bezdrátového subwooferu. Zabraňte styku jednotek s vodou a vlhkostí.
• Pro dosažení optimálních podmínek pro poslech se ujistěte, že se v okolí bezdrátového subwooferu a bezdrátových zadních reproduktorů (prodávají se samostatně) nenachází žádné překážky.

Připojení sady bezdrátových zadních reproduktorů Samsung k zařízení Soundbar

Připojte k zařízení Soundbar sadu bezdrátových zadních reproduktorů Samsung (SWA-9200S, prodává se samostatně) a dosáhněte skutečného prostorového zvuku bez nutnosti použití kabelů.

Podrobné informace týkající se připojení najdete v návodu pro Sadu bezdrátových zadních reproduktorů Samsung.

05 PŘIPOJENÍ K TV

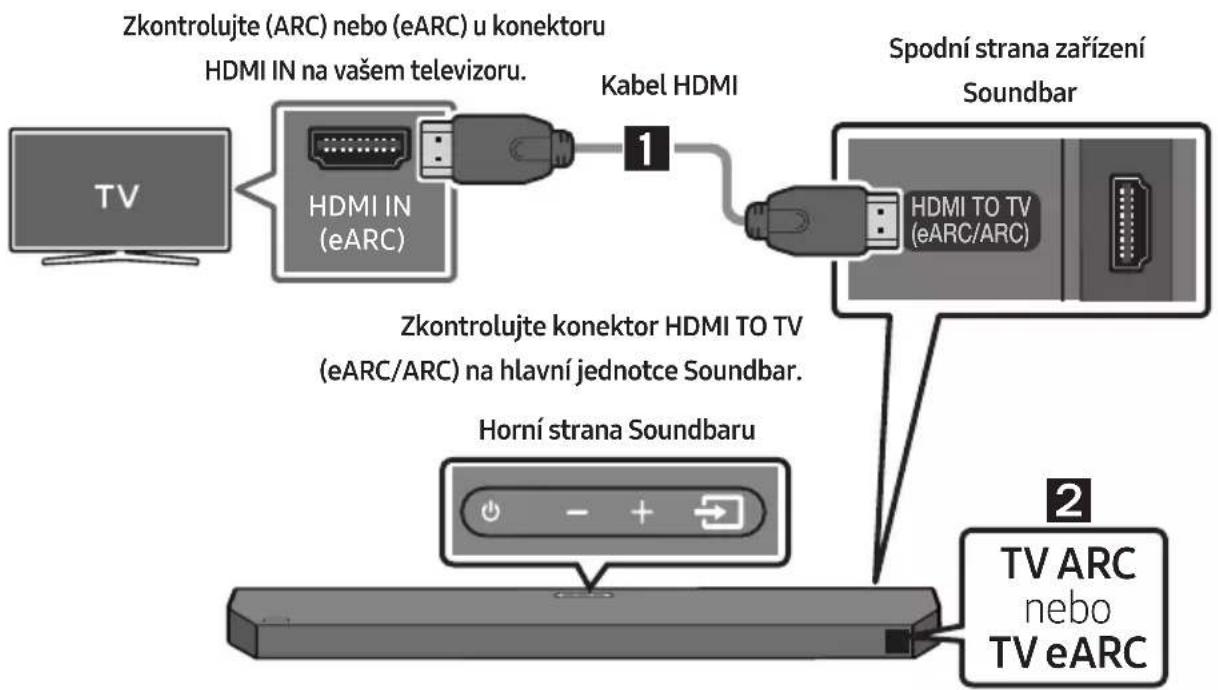

Metoda 1. Připojení pomocí HDMI

Připojení televizoru, který podporuje HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel)

VÝSTRAHA

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Chcete-li připojit kabel HDMI mezi televizor a zařízení Soundbar, nezapomeňte zapojit koncovky s označením ARC nebo eARC. Jinak může dojít k poruše zvukového výstupu televizoru.
• Doporučujeme použít kabel High-Speed HDMI Cable with Ethernet.
• Když připojujete televizor, který podporuje funkci eARC, na displeji se zobrazí text „TV eARC“ a zazní zvuk.
• Dolby Atmos®/DTS:X je funkcí ARC/eARC podporován.

1. Zapněte zařízení Soundbar a televizor a podle obrázku připojte kabel HDMI.
2. Na displeji hlavní jednotky Soundbar se zobrazí „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

- Je-li v televizoru zapnuta funkce eARC, zobrazí se „TVeARC“.

• Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. Podrobnosti týkající se nastavení najdete v návodu k použití televizoru. (např. Samsung TV : Domů (m)→ Menu → Nastavení (e) Všechna nastavení ( ) Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.)
• Pokud není slyšet zvuk televizoru, přepněte stisknutím tlačítka (Zdroj) na dálkovém ovladači nebo na horní straně Soundbaru do režimu „D.IN“. Na obrazovce se postupně objeví „D.IN“ a „TV ARC“ nebo „TV eARC“ a zařízení Soundbar začne přehrávat zvuk z televizoru.

- Pokud se na displeji hlavní jednotky Soundbaru nezobrazí „TV ARC“ nebo „TV eARC“, zkontrolujte, zda je kabel HDMI zapojen do správného konektoru.

- Pomocí tlačítek hlasitosti na dálkovém ovladači televizoru můžete měnit úroveň hlasitosti zařízení Soundbar.

POZNÁMKY

• Pokud k zařízení Soundbar připojíte kabelem HDMI televizor, který podporuje HDMI ARC/eARC (Audio Return Channel/Enhanced Audio Return Channel), můžete přenášet digitální obraz a zvuk bez připojení samostatného optického kabelu.
• Doporučujeme použít pokud možno kabel HDMI bez jádra. Pokud používáte kabel HDMI s jádrem, použijte kabel s průměrem menším než 14 mm.
• Tato funkce není k dispozici, pokud kabel HDMI nepodporuje funkci ARC nebo eARC.
• Šířka pásma funkcí ARC a eARC se liší. eARC představuje zdokonalenou verzi zpětného zvukového kanálu, která má výrazně větší šířku pásma než ARC. Větší šířka pásma zvyšuje množství přenesených dat. Takže pomocí kanálu eARC si můžete vychutnat zvuk prostřednictvím formátů jako je Dolby Atmos® a DTS:X.
• Pokud jsou vysílané signály Dolby Digital a „formát výstupu digitálního zvuku“ je na vašem televizoru nastaven na PCM, doporučujeme změnit toto nastavení na Dolby Digital. Změnou tohoto nastavení dosáhnete lepší kvality zvuku. (Nabídka televizoru může v závislosti na výrobci obsahovat jiná označení pro Dolby Digital a PCM.)

Metoda 2. Připojení pomocí optického kabelu

Kontrolní opatření před připojením

• Pokud je zapojený kabel HDMI i optický kabel, nejdříve je přijat signál z kabelu HDMI.
• Pokud použijete optický kabel a koncovky jsou zakryté, nezapomeňte kryty sejmout.

1. Pomocí digitálního optického kabelu (není součástí balení) propojte konektor DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar s konektorem OPTICAL OUT na televizoru.
2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „D.IN“.
3. Zvuk televizoru vychází ze zařízení Soundbar.

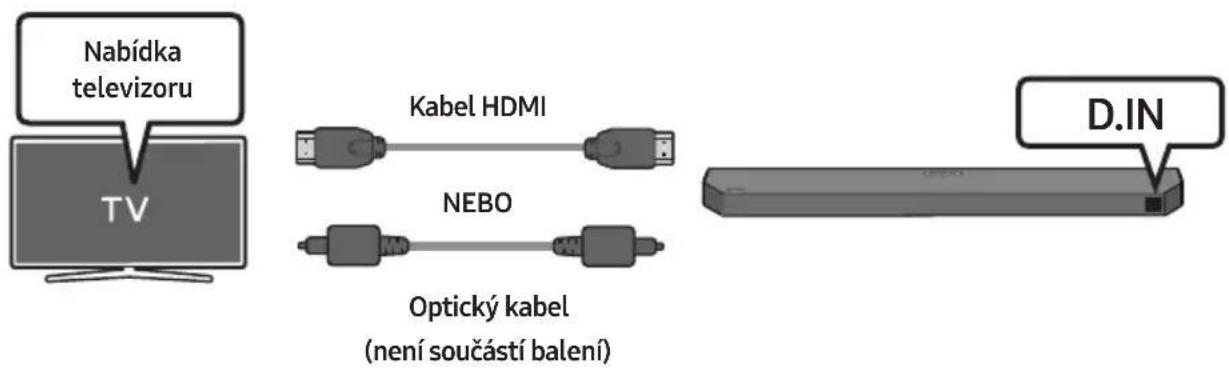

Používání funkce Q-Symphony

Při používání funkce Q-Symphony se Soundbar synchronizuje s televizorem Samsung za účelem zvukového výstupu prostřednictvím dvou zařízení a vytvoření optimálního prostorového efektu. Pokud je Soundbar připojen, zobrazí se v menu televizoru Zvukový výstup položka „TV+Soundbar“. Vyberte příslušnou nabídku.

Nabídka televizoru TV Kabel HDMI NEBO Optický kabel (není součástí balení) D.IN

- Příklad nabídky televizoru: TV + [AV] Soundbar Název řady (HDMI)

POZNÁMKY

• Funguje na základě kodeku podporovaného televizorem.
• Tato funkce je podporována jen tehdy, pokud je připojen kabel HDMI nebo optický kabel (není součástí balení).
• Zobrazená zpráva se může v závislosti na modelu televizoru lišit.
• Tato funkce je k dispozici v některých televizorech Samsung a některých modelech zařízení Soundbar.

Metoda 3. Připojení přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth televizor, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Současně lze připojit pouze jeden televizor.

První připojení

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO)

a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“. „BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení. b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

1. Na televizoru zvolte režim Bluetooth (další informace najdete v příručce k televizoru).

2. Na obrazovce televizoru vyberte ze seznamu možnost „Soundbar Q6C-Series(Bluetooth)“. V seznamu zařízení Bluetooth na obrazovce televizoru je dostupné zařízení Soundbar označeno zprávou „Need Pairing“ nebo „Paired“. Chcete-li zařízení Soundbar připojit, vyberte tuto zprávu a vytvořte připojení.

- Po připojení televizoru se na předním displeji zařízení Soundbar zobrazí [Název televizoru] → „BT“.

1. Nyní uslyšíte ze zařízení Soundbar zvuk televizoru.

- Po prvním připojení Soundbaru k vašemu televizoru použijte k dalšímu připojení režim „BT READY“.

Pokud se připojení zařízení nezdaří

• Pokud se v seznamu objeví dříve připojené zařízení Soundbar (např. „Soundbar Q6C-Series(Bluetooth)“), odstraňte je.
• Poté opakujte kroky 1 až 3.

Odpojení zařízení Soundbar od televizoru

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

• Vzhledem k tomu, že televizor musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (požadovaný čas se může lišit v závislosti na modelu televizoru).
• Chcete-li zrušit automatické připojení přes Bluetooth mezi Soundbarem a televizorem, stiskněte na dálkovém ovladači na 5 sekund tlačítko Vlevo, když je Soundbar ve stavu „BT READY“. (Přepnutí mezi Zapnuto → Vypnuto)

Jaký je rozdíl mezi BT READY a BT PAIRING?

• BT READY : V tomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.
• BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko ✗ PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko 📄 (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.)

Poznámky k připojení Bluetooth

• Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.
• Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.
• Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 m, dojde ke ztrátě připojení.
• Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.

- Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto případech:

– V okolí zařízení Soundbar je silné elektrické pole.
– Pokud je se zařízením Soundbar spárováno více zařízení Bluetooth současně.
– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

06 PŘIPOJENÍ EXTERNÍHO ZAŘÍZENÍ

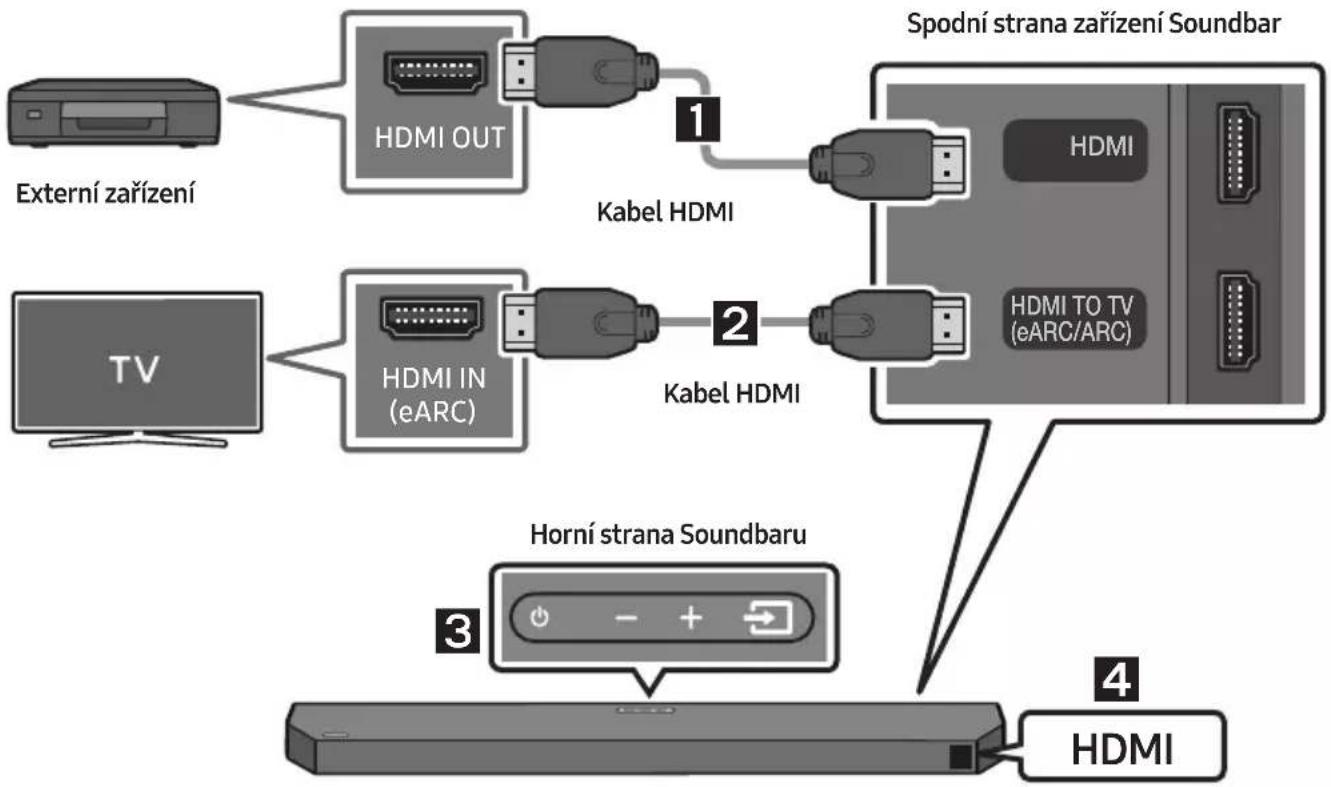

Metoda 1. Připojení pomocí kabelu HDMI (pomocí kterého lze dekódovat a přehrávat Dolby Atmos®/DTS:X)

Kontrolní opatření před připojením

• Pokud možnosti výstupu zvuku zahrnují možnost sekundárního zvuku, ujistěte se, že je tato možnost vypnutá.
• Ujistěte se, že obsah podporuje technologii Dolby Atmos®/DTS:X.

1. Pomocí kabelu HDMI propojte port HDMI na spodní straně zařízení Soundbar s portem HDMI OUT na digitálním zařízení.
2. Pomocí kabelu HDMI propojte port HDMI TO TV (eARC/ARC) na spodní straně zařízení Soundbar s portem HDMI IN (eARC) na televizoru.
3. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „HDMI“.
4. Na displeji zařízení Soundbar se zobrazí Režim „HDMI“ a zařízení začne přehrávat zvuk.

POZNÁMKY

• Pokud používáte Dolby Atmos®/DTS:X: Je-li vstupní zdroj ve formátu Dolby Atmos®/DTS:X, přečtěte si část "Výstupní specifikace pro různé režimy zvukových efektů" na straně 13.
• Po aktivaci technologie Dolby Atmos® se na předním displeji zobrazí „DOLBY ATMOS“.
• Po aktivaci DTS:X se na předním displeji zobrazí text „DTS:X“.
• Konfigurace technologie Dolby Atmos®/DTS:X na přehrávači BD a dalších zařízeních.

V nabídce nastavení přehrávače BD nebo jiného zařízení otevřete možnosti zvukového výstupu a zkontrolujte, zda je pro Bitstream vybrána možnost „Žádné kódování“. U přehrávače BD Samsung přejděte do nabídky Domů → Zvuk→ Digitální výstup a vyberte možnost Bitstream (nezpracovaný).

- HDMI Pass-Through znamená, že Soundbar přehrává zvuk ze zdroje prostřednictvím vlastních reproduktorů a posílá neupravený obrazový signál do televizoru prostřednictvím druhého kabelu HDMI.

Specifikace podporovaných signálů UHD (3840 x 2160p)

Frekvence snímků (fps; snímky/s)	Barevná hloubka RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0
<60	8 bitů o o o o
	10 bitů - - o o
	12 bitů - - o o
120	8 bitů - - - -
	10 bitů - - - -

- Specifikace podporovaných signálů se může lišit v závislosti na připojeném externím zařízení nebo podmínkách použití.

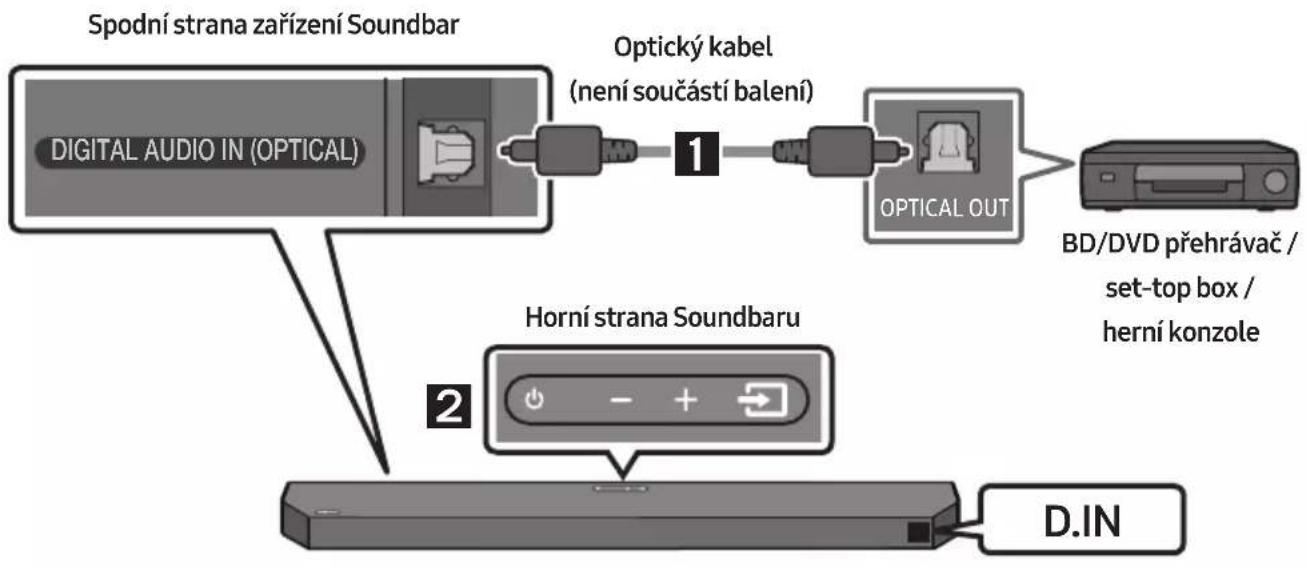

Metoda 2. Připojení pomocí optického kabelu

1. Pomocí optického kabelu (není součástí balení) propojte port DIGITAL AUDIO IN (OPTICAL) na zařízení Soundbar a port OPTICAL OUT na externím zařízení.
2. Na horním panelu nebo na dálkovém ovladači vyberte stisknutím tlačítka (Zdroj) režim „D.IN“.
3. Zvuk externího zařízení vychází ze zařízení Soundbar.

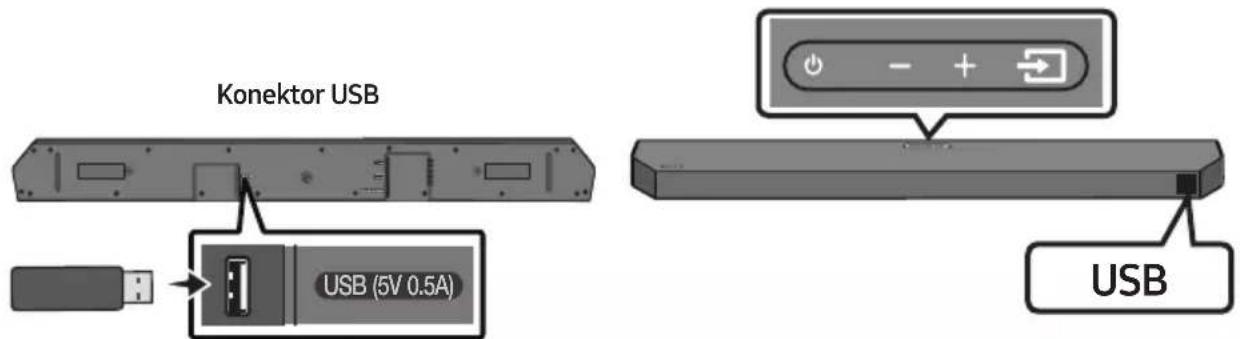

07 PŘIPOJENÍ JEDNOTKY USB

Prostřednictvím zařízení Soundbar můžete přehrávat hudební soubory uložené na jednotce USB.

Konektor USB USB (5V 0.5A) USB

1. Jednotku USB připojte do portu USB na spodní straně produktu.

2. Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte režim „USB“.

3. Na displeji se zobrazí „USB“.

4. Nyní můžete přehrávat hudební soubory uložené na jednotce USB prostřednictvím zařízení Soundbar.

- Soundbar se automaticky vypne (Auto Power Down), když po dobu delší než 18 minut nepřijme žádný zvukový signál z jednotky USB, nebo nebude jednotka USB připojená.

Kompatibilní formáty

Přípona	Kodek	Vzorkovací frekvence	Datový tok
*.mp3 MPEG1 Layer	2 32 kHz ~ 48 kHz 32–320 kb/s
	MPEG1 Layer3 32 kHz ~ 48 kHz 32–320 kb/s
	MPEG2 Layer3	16 kHz ~ 24 kHz	8–160 kb/s
	MPEG2.5 Layer3	8 kHz ~ 12 kHz	8–160 kb/s
*.wma	WMA7/8/9 (pouze Audio)	32 kHz ~ 48 kHz	32–320 kb/s
*.ogg	Vorbis	32 kHz ~ 48 kHz	45–500 kb/s
*.aac*.m4a*.mp4	AAC-LC(MPEG2/MPEG4 pouze Audio)	32 kHz ~ 48 kHz 32–320 kb/s
*.wav	LPCM	32 kHz ~ 192 kHz	1024–9216 kb/s
*.flac	FLAC	32 kHz ~ 192 kHz	162–8100 kb/s
*.aiff	AIFF	32 kHz ~ 192 kHz	1024–9216 kb/s

- Je-li na jednotce USB uloženo příliš mnoho složek (asi 200) a souborů (asi 2000), může zařízení Soundbar chvíli trvat, než soubory otevře a přehraje.

- Podporovaný systém souborů jednotky USB: FAT16, FAT32, NTFS

08 PŘIPOJENÍ MOBILNÍHO ZAŘÍZENÍ

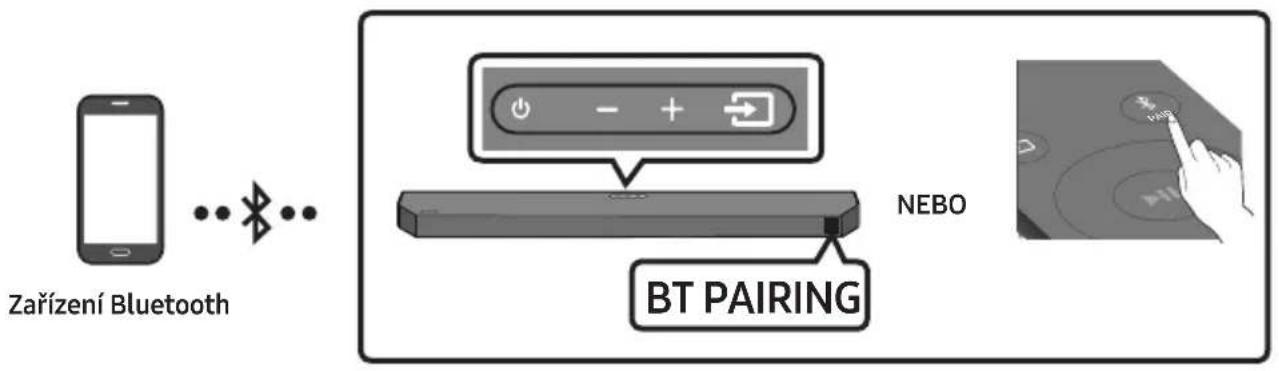

Připojení přes Bluetooth

Pokud k zařízení Soundbar připojíte přes Bluetooth mobilní zařízení, můžete poslouchat stereofonní zvuk bez zbytečně překážejících kabelů.

- Pokud se připojíte ke spárovanému zařízení Bluetooth a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

- Připojení je omezeno na jeden televizor nebo dvě zařízení Bluetooth současně.

První připojení

- Při připojování k novému zařízení Bluetooth zkontrolujte, že je zařízení v dosahu 1 m.

1. Stisknutím tlačítka ✝ PAIR na dálkovém ovladači přejděte do režimu „BT PAIRING“.

(NEBO)

a. Stiskněte tlačítko (Zdroj) na horním panelu a poté vyberte „BT“.

„BT“ se za několik sekund změní na „BT PAIRING“ nebo se změní na „BT READY“, pokud je k dispozici záznam připojení.

b. Jakmile se objeví „BT READY“, podržte 5 sekund stisknuté tlačítko (Zdroj) na horním panelu Soundbaru, dokud se nezobrazí „BT PAIRING“.

1. Vyberte ze seznamu možnost „[AV]Samsung Soundbar Q6C-Series“.

- Jakmile se zařízení Soundbar připojí k mobilnímu zařízení, zobrazí se na předním displeji [Název mobilního zařízení] → „BT“.

1. Nyní můžete prostřednictvím zařízení Soundbar přehrávat hudební soubory ze zařízení připojeného přes Bluetooth.

- Po prvním připojení Soundbaru k vašemu mobilní zařízení použijte k dalšímu připojení režim „BT READY”.

Pokud se připojení zařízení nezdaří

- Pokud je na seznamu reproduktorů mobilního zařízení uvedeno stávající zařízení Soundbar (např. „[AV]Samsung Soundbar Q6C-Series“), odstraňte jej.

• Poté opakujte kroky 1 a 2.

Jaký je rozdíl mezi BT READY a BT PAIRING?

- BT READY : V tomto režimu můžete znovu připojit televizor nebo mobilní zařízení, které jste připojili dříve.

- BT PAIRING : V tomto režimu můžete k Soundbaru připojit nové zařízení. (Na dálkovém ovladači stiskněte tlačítko ✝ PAIR nebo alespoň 5 sekund podržte stisknuté tlačítko ➞ (Zdroj) na horním panelu Soundbaru, který je v režimu „BT“.)

Poznámky k připojení Bluetooth

- Vyhledejte nové zařízení v okruhu 1 m, ke kterému se chcete připojit přes Bluetooth.

- Budete-li při připojování zařízení Bluetooth vyzváni k zadání PIN kódu, zadejte <0000>.

- Pokud bude v režimu připojení přes Bluetooth vzdálenost mezi zařízením Soundbar a zařízením Bluetooth větší než 10 metrů, dojde ke ztrátě připojení.

- Zařízení Soundbar se po 18 minutách ve stavu Ready automaticky vypne.

- Vyhledávání nebo připojení přes Bluetooth nemusí u zařízení Soundbar fungovat v těchto připadech: - V okolí zařízení Soundbar je silné elektrické pole.

– Se zařízením Soundbar je současně spárováno několik zařízení Bluetooth.

– Zařízení Bluetooth je vypnuto, není na svém místě nebo má poruchu.

- Elektronická zařízení mohou působit vysokofrekvenční rušení. Zařízení, která generují elektromagnetické vlnění (např. součásti mikrovlnných a bezdrátových sítí), musí být mimo dosah hlavní jednotky Soundbar.

- Přístroj Soundbar podporuje data SBC (44,1 kHz, 48 kHz).

- Připojujte pouze zařízení Bluetooth, která podporují funkci A2DP (AV).

- Zařízení s technologií Bluetooth, která podporují pouze funkci HF (hands-free), nelze připojit k přístroji Soundbar.

- Po spárování bezdrátového reproduktoru k zařízení Bluetooth vyberte mezi skenovanými zařízeními „[AV]Samsung Soundbar Q6C-Series“. Režim bezdrátového reproduktoru se změní automaticky na „BT“.

- K dispozici, pouze pokud je přístroj Soundbar uveden v seznamu spárovaných zařízení na zařízení Bluetooth. (Zařízení Bluetooth a přístroj Soundbar musí být předtím již alespoň jednou spárovány.)

- Přístroj Soundbar se zobrazí v seznamu vyhledaných zařízení na zařízení Bluetooth, pouze pokud přístroj Soundbar zobrazuje zprávu „BT READY“.

- Při propojování zařízení Soundbar se zařízením Bluetooth dejte zařízení co nejblíž k sobě.

- Čím bude zařízení Soundbar od zařízení Bluetooth dále, tím horší bude kvalita zvuku. Připojení Bluetooth se může přerušit, pokud budou zařízení mimo efektivní dosah.

- Připojení Bluetooth nemusí v místech s horším příjmem fungovat správně.

- Ze zařízení Bluetooth může vycházet šum nebo nemusí fungovat správně, pokud nastanou tyto podmínky:

– Pokud je tělo v kontaktu s vysílačem a přijímačem na zařízení Bluetooth nebo Soundbar.
- V rozích nebo v místech, kde se vyskytují překážky, například stěna nebo příčka, a může zde docházet k elektrickým změnám.
- Při vystavení rádiovému rušení jinými výrobky pracujícími ve stejných frekvenčních pásmech, jako jsou například lékařské přístroje, mikrovlnné trouby a bezdrátová zařízení LAN.
– I překážky, jako jsou například dveře a stěny, mohou mít vliv na kvalitu zvuku, byť jsou zařízení v efektivním dosahu.

- Zařízení Soundbar nelze spárovat s dalšími zařízeními Bluetooth, pokud aktuálně využívá možnost Bluetooth.

- Toto bezdrátové zařízení může při provozu způsobit elektrické rušení.

Zapnutí Bluetooth Power (SOUND MODE)

Pokud se dříve spárované Bluetooth zařízení pokouší spárovat se zařízením Soundbar, když je zapnutá funkce Zapnutí Bluetooth Power a zařízení Soundbar je vypnuté, zařízení Soundbar se automaticky zapne.

1. Zapněte Soundbar a na dálkovém ovladači podržte déle než 5 sekund stisknuté tlačítko SOUND MODE.

2. Na displeji zařízení Soundbar se zobrazí zpráva „ON-BLUETOOTH POWER“.

Odpojení zařízení Bluetooth od zařízení Soundbar

Zařízení Bluetooth lze od přístroje Soundbar odpojit. Podrobnosti o tomto postupu naleznete v uživatelské příručce zařízení Bluetooth.

- Přístroj Soundbar se odpojí.

- Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

Odpojení jednotky Soundbar od zařízení Bluetooth

Na horním panelu nebo na dálkovém ovladači stiskněte tlačítko (Zdroj) a vyberte jiný režim než „BT“.

- Vzhledem k tomu, že zařízení Bluetooth musí přijmout od zařízení Soundbar odezvu, bude odpojení chvíli trvat (doba potřebná k odpojení se může lišit v závislosti na zařízení Bluetooth).

- Po odpojení zařízení Soundbar od zařízení Bluetooth se na čelním displeji zařízení Soundbar zobrazí „BT DISCONNECTED“.

Více připojení přes Bluetooth

Soundbar lze připojit ke 2 zařízením Bluetooth současně.

Zařízení Bluetooth A Zařízení Bluetooth B BT

1. Připojte Soundbar k maximálně dvěma zařízením Bluetooth. (Pokyny naleznete na straně 28)

2. Jsou-li připojena dvě zařízení Bluetooth, můžete z jednoho z nich přehrávat hudbu.

3. Pokud začnete přehrávat hudbu ze zařízení Bluetooth „B“, když se přehrává hudba ze zařízení „A“, začne se přehrávat hudba za zařízení „B“ a automaticky se zastaví nebo pozastaví přehrávání v zařízení „A“.

4. Ve verzích před AVRCP V1.4 může být doba přepínání zařízení přehrávajícího hudbu zpožděna.

POZNÁMKY

- V některých zařízeních lze zařízení přepnout oznámením nebo upozorněním.

- Některá zařízení nepodporují vícenásobné připojení Bluetooth.

- Když se žádné zařízení nespáruje do 3 minut, režim „BT PAIRING“ se zastaví.

- Přepnutí zařízení může v některých aplikacích trvat přibližně 7 sekund.

- Pokud se pokusíte připojit třetí zařízení Bluetooth, zařízení A nebo B se odpojí. (Zařízení, které momentálně nehraje, bude odpojeno.)

- Lze připojit pouze jeden televizor Samsung TV nebo 2 zařízení Bluetooth současně.

- Soundbar bude odpojen od zařízení Bluetooth, jakmile obdrží požadavek na připojení z televizoru Samsung.

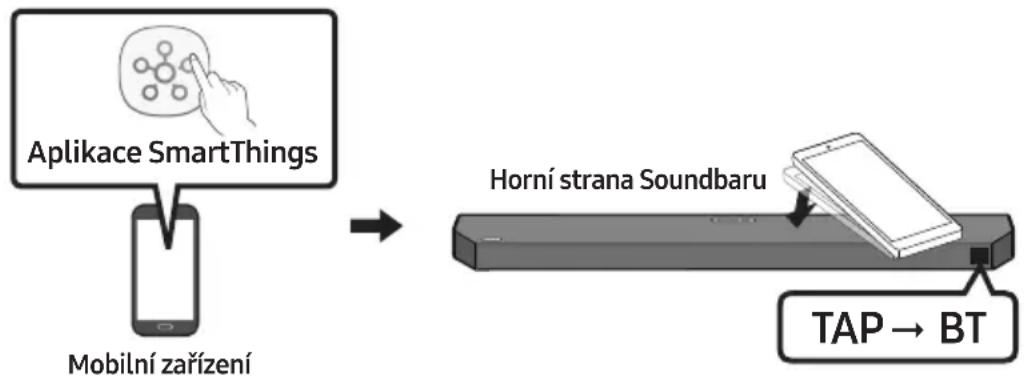

Používání Tap Sound

Přiložte mobilní zařízení k zařízení Soundbar a přehrávejte přes něj zvuk z mobilního zařízení.

• Tato funkce nemusí být podporována u všech mobilních zařízení.
• Tato funkce je kompatibilní pouze s mobilními zařízeními Samsung se systémem Android 8.1 a novějším.

1. Zapněte na mobilním zařízení funkci Tap Sound.

2. Postup pro zapnutí této funkce naleznete dále v části „Aktivace funkce Tap Sound“.

3. Přiložte mobilní zařízení k zařízení Soundbar. Zobrazí se okno a v něm vyberte možnost „Start“. Mobilní zařízení se propojí se zařízením Soundbar prostřednictvím Bluetooth.

4. Přehrajte zvuk z mobilního zařízení zařízením Soundbar.

5. Tato funkce propojí mobilní zařízení se zařízením Soundbar technologií Bluetooth na základě zjištěných vibrací při kontaktu mobilního zařízení se zařízením Soundbar.

6. Mobilní zařízení nepřikládejte na ostré hrany zařízení Soundbar. Soundbar či mobilní zařízení by se mohly poškrábat či poničit.
7. Doporučujeme mít mobilní zařízení v obalu. Šetrně přiložte na širokou oblast v horní části zařízení Soundbar a nepoužívejte při tom nadměrnou sílu.
8. Používání této funkce vyžaduje aktualizaci aplikace SmartThings na nejnovější verzi. Podpora této funkce závisí na verzi aplikace.

Aktivace funkce Tap Sound

Přes aplikaci SmartThings zapněte funkci Tap View, Tap Sound.

1. Na mobilním zařízení spustte aplikaci SmartThings.
2. V aplikaci SmartThings na mobilním zařízení se zobrazí okno a v něm vyberte (≡ → ⚫).
3. Nastavením hodnoty zap. u „Tap View, Tap Sound“ nastavíte spuštění funkce po přiblížení mobilního zařízení k zařízení Soundbar.

POZNÁMKY

• Pokud se mobilní zařízení nachází v úsporném režimu, funkce Tap Sound nebude fungovat.
• Funkce Tap Sound nemusí fungovat, pokud se v blízkosti zařízení Soundbar vyskytují zařízení, která mohou způsobovat rádiové rušení. Jedná se například o elektrická zařízení. Zařízení potenciálně způsobující rádiové rušení by se měla nacházet v dostatečné vzdálenosti od zařízení Soundbar.

09 INSTALACE SADY PRO UPEVNĚNÍ NA STĚNU

Bezpečnostní opatření při montáži

• Montáž provádějte pouze na svislou stěnu.
• Zařízení neinstalujte v místě s vysokou teplotou a vlhkostí.
• Zkontrolujte, zda je zed' dostatečně silná, aby výrobek unesla. Pokud ne, zed'vyztužte nebo zvolte pro montáž jiné místo.
• Je třeba zakoupit a používat upevňovací šrouby nebo kotvy, které se hodí pro typ vaší zdi (sádrokarton, železná deska, dřevo atd.). Nosné šrouby upevněte pokud možno do hmoždinek.
• Upevňovací šrouby do zdi je třeba zakoupit podle typu a tloušťky zdi, na kterou chcete zařízení Soundbar namontovat.

- Průměr: M5

– Délka: doporučená délka alespoň 35 mm

• Před montáží zařízení Soundbar na zed' připojte kabely z jednotky do externích zařízení.
• Ujistěte se, zda je jednotka vypnutá a před instalací ji odpojte od zdroje napájení. Jinak by mohlo dojít k úrazu elektrickým proudem.

Součásti pro upevnění na stěnu

Šablona pro upevnění na stěnu

Držák šroubu Šroub

Držák pro upevnění na stěnu

1. Přiložte na plochu stěny Šablona pro upevnění na stěnu.

• Šablona pro upevnění na stěnu musí být umístěna vodorovně.
• Je-li televizor zavěšen na stěně, musí být zařízení Soundbar namontováno alespoň 5 cm pod ním.

TV 5 cm a více

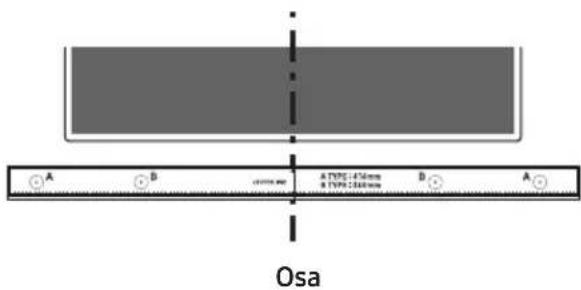

1. Vyrovnejte Osu šablony pro upevnění na stěnu se středem televizoru (pokud montujete Soundbar pod televizor) a lepicí páskou přilepte na zed'Šablona pro upevnění na stěnu.

- Pokud zařízení nemontujete pod televizor, umístěte Osa do středu montážní oblasti.

A B A TYPE: 475mm B TYPE: 2500mm B A Osa

1. Do středu otvorů A-TYPE na obou stranách šablony udělejte špičkou pera nebo ořezané tužky značky pro otvory pro nosné šrouby a potom Šablona pro upevnění na stěnu sundejte.

1. V místě každé značky vyvrtejte do stěny vrtákem vhodné velikosti otvor.

- Pokud značky neodpovídají poloze čepů, ujistěte se před vložením nosných šroubů, že jste do otvorů vložili vhodné kotvy. Používáte-li kotvy, ujistěte se, že vyvrtané otvory jsou pro ně dostatečně velké.

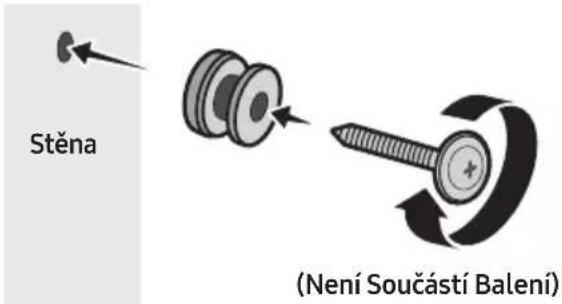

1. Každým Držák šroubu prostrčte šroub a jednotlivé šrouby pevně zašroubujte do otvorů pro nosné šrouby.

Stěna (Není Součástí Balení)

1. Pomocí 2 Šroubů namontujte na spodní část Soundbaru ve správném směru 2 Nástěnné držáky.

- Během montáže se ujistěte, že jsou za zadní částí zařízení Soundbar umístěna závěsná součást Nástěnných držáků.

Zadní strana za Soundbar

Pravý okraj zařízení Soundbar

1. Montáž zařízení Soundbar provedte tak, že zavěsíte přiložené Nástěnných držáků na Držáky šroubů na stěně.

Stěna

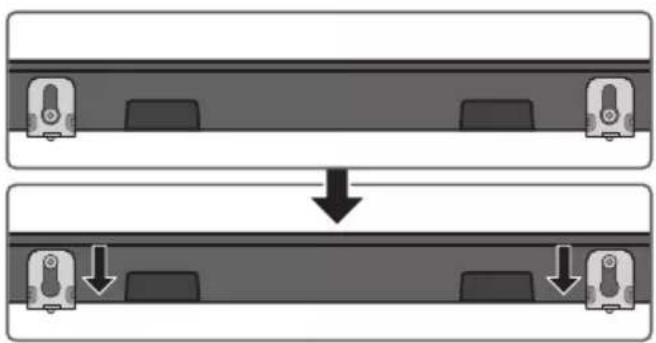

1. Zasuňte Soundbar podle následujícího obrázku tak, aby Nástěnné držáky držely pevně na Šroubech.

- Širší (spodní) části Nástěnné držáky nasadte na Šroubech a poté posuňte Nástěnné držáky dolů tak, aby zůstaly pevně viset na Šroubech.

Umístěte Soundbar na stojan televizoru.

3 cm nebo více

Podle obrázku vyrovnejte střed televizoru se středem Soundbaru a opatrně vložte Soundbar do stojanu televizoru.

Pro dosažení optimální kvality zvuku umístěte Soundbar nejméně 3 cm od přední strany televizoru.

POZNÁMKY

• Soundbar musí být umístěn na rovném a pevném povrchu.
• Nedostatečný odstup od televizoru může vést k problémům s akustikou.

11 AKTUALIZACE SOFTWARU

Společnost Samsung může v budoucnu vydat aktualizace firmwaru pro zařízení Soundbar.

Konektor USB

Pokud je nabídnuta aktualizace, můžete firmware aktualizovat zapojením jednotky USB s uloženou aktualizací softwaru do portu USB na zařízení Soundbar.

Aktualizace pomocí USB

Po dokončení aktualizace budou zachována všechna přizpůsobená uživatelská nastavení.

1. Zapojte jednotku USB do portu USB v počítači.

Důležité: Zkontrolujte, zda na jednotce USB nejsou uloženy žádné hudební soubory. V takovém případě může aktualizace firmwaru skončit chybou.

1. Přejděte na webovou stránku společnosti Samsung (www.samsung.com) → v menu zákaznické podpory vyhledejte příslušný název modelu.

- Podrobnosti o aktualizaci naleznete v návodu k upgradu.

1. Stáhněte si soubor upgradu (typ USB).

2. Rozbalte stažený soubor s upgradem a zkopírujte soubor *.bin do kořenového adresáře jednotky USB.

3. Zařízení Soundbar vypněte a do portu USB na zařízení Soundbar zapojte jednotku USB s aktualizací firmwaru.

4. Zapněte Soundbar a stisknutím tlačítka

(Zdroj) vyberte zdroj USB. Zobrazí se text „UPGR“, Tato akce může trvat až 3 minuty.

- Průběh aktualizace firmwaru se zobrazuje v sekvenci UPGR -> B -- -> DONE -> BYE. V závislosti na typu aktualizovaného firmwaru se může zobrazit písmeno B nebo H.

POZNÁMKY

• Po dokončení aktualizace se Soundbar automaticky restartuje.
• Tento produkt je vybaven funkcí DUAL BOOT. Nedojde-li k aktualizaci firmwaru, je možné firmware zaktualizovat znovu.
• Během aktualizace produkt nevypínejte ani nevyjímejte pamětové zařízení USB.
• Pokud se aktualizace nespustí, připojte znovu napájecí kabel zařízení Soundbar.
• Pokud je nainstalována nejnovější verze, žádná aktualizace neproběhne.
• Podpora aktualizace se odvíjí od typu USB.
• Pokud se po aktualizaci automaticky neobnoví připojení k subwooferu, přečtěte si pokyny na straně 16.
• Pokud se aktualizace softwaru nezdaří, zkontrolujte, zda jednotka USB není vadná.
• Uživatelé Mac OS musí použít jako formát USB MS-DOS (FAT).

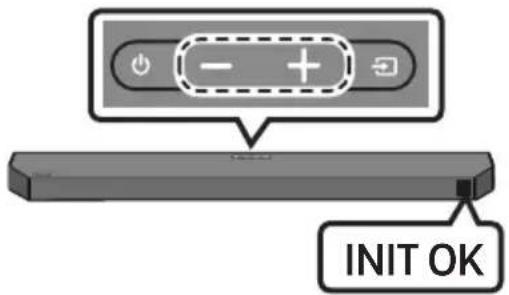

Obnovení

Horní strana zařízení Soundbar

INIT OK

Zapněte zařízení Soundbar a přímo na jednotce stiskněte alespoň na 5 sekund současně tlačítka – + (Hlasitost). Na displeji se zobrazí text „INIT OK“ a dojde k resetování zařízení Soundbar.

VÝSTRAHA

- Obnoví se výchozí hodnoty všech nastavení zařízení Soundbar. Tuto akci provádějte pouze tehdy, když je zařízení potřeba resetovat.

12 ŘEŠENÍ PROBLÉMŮ

Dříve, než se obrátíte na servis, zkontrolujte níže uvedené.

Soundbar se nezapne.

→Zkontrolujte, zda je napájecí kabel zařízení Soundbar správně zapojen do zásuvky.

Soundbar nepracuje správně.

→Po vytažení napájecí kabel znovu zapojte.
→Odpojte napájecí kabel z externího zařízení, znovu ho zapojte a opakujte akci.
→Pokud není k dispozici žádný signál, zařízení Soundbar se po určité době automaticky vypne. Zapněte napájení. (Viz strana 7.)

Pokud dálkový ovladač nefunguje.

→Namiřte dálkový ovladač přímo na Soundbar.
→Vyměňte baterie za nové.

Ze zařízení Soundbar nevychází žádný zvuk.

→Hlasitost zařízení Soundbar je příliš nízká nebo je zařízení ztlumené. Hlasitost upravte.
→Pokud je připojené externí zařízení (STB, zařízení Bluetooth, mobilní zařízení atd.), upravte hlasitost externího zařízení.
→V případě zvukového výstupu televizoru zvolte možnost Soundbar. (Samsung TV:
Domů (n) → Menu → Nastavení ( )
Všechna nastavení ( ⚙→ Zvuk → Zvukový výstup → Vyberte Soundbar)
→Propojovací kabely vedoucí k zařízení Soundbar mohou být uvolněné. Odpojte kabel a zase jej připojte.
→Úplně odpojte napájecí kabel, znovu jej připojte a zapněte napájení.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 37.)

Ze subwooferu nevychází žádný zvuk.

→Zkontrolujte, zda kontrolka LED na zadní straně subwooferu svítí modře. Pokud kontrolka bliká modře nebo zčervená, znovu připojte zařízení Soundbar a subwoofer. (Viz strana 16.)
→Pokud se mezi zařízením Soundbar a subwooferem nachází překážka, můžete zaznamenat problém. Přestěhujte zařízení na místo bez překážek.
→Spojení mohou rušit ostatní okolní zařízení, která vysílají radiofrekvenční signály. Uchovávejte reproduktor mimo dosah těchto zařízení. Keep your speaker away from such devices.
→Odpojte a znovu připojte zástrčku napájení.

Pokud je ze subwooferu slyšet kolísání zvuku, zpoždění nebo šum.

→Jestliže se mezi zařízením Soundbar a subwooferem nachází nějaké překážky, mohou způsobovat potíže. Přemístěte zařízení tak, aby mezi nimi nebyla žádná překážka.
→Pokud je subwoofer daleko od zařízení Soundbar, může docházet ke kolísání nebo zpoždění zvuku. Umístěte je do blízkosti zařízení Soundbar.
→Když je Soundbar v blízkosti přístroje nebo elektrického zařízení způsobujícího vysokofrekvenční rušení, může docházet ke kolísání nebo zpoždění zvuku. Umístěte Soundbar dostatečně daleko od zařízení způsobujících vysokofrekvenční rušení (například bezdrátového směrovače).
→Změňte připojení k síti televizoru z bezdrátového na kabelové.

→Původní hlasitost přehrávaného obsahu je možná nízká. Zkuste upravit hlasitost subwooferu. (Viz strana 12.)
→Přemístěte subwoofer blíž k sobě.

Pokud není televizor připojen přes HDMI TO TV (eARC/ARC).

→Zkontrolujte, zda je kabel HDMI správně zapojený do koncovky eARC. (Viz strana 19.)
→Připojení se nemusí zdařit z důvodu připojeného externího zařízení (set-top boxu, herní konzole atd.). Připojte zařízení Soundbar přímo.
→Na televizoru nemusí být aktivní funkce HDMI-CEC. Zapněte funkci CEC v nabídce televizoru. (Samsung TV: Domů ( ) → Menu → Nastavení ( ) → Všechna nastavení ( ) → Připojení → Správce externích zařízení → Anynet+ (HDMI-CEC) ZAPNUTO)
→Chcete-li použít připojení pomocí eARC, musí být funkce eARC zapnutá v menu televizoru. (Samsung TV : Domů ( →Menu → Nastavení ( →Všechna nastavení ( →Zvuk → Nastavení pro pokročilé → Režim HDMI-eARC (Autom.))

Po připojení k televizoru v režimu HDMI TO TV (eARC/ARC) není slyšet žádný zvuk.

→Vaše zařízení není schopno přehrávat vstupní signál. Změňte zvukový výstup televizoru na PCM nebo AUTO. (Samsung TV: Domů (n) → Menu → Nastavení (n) → Všechna nastavení ( ) → Zvuk → Nastavení pro pokročilé → Formát digitálního výstupu zvuku)

Soundbar se nepřipojí prostřednictvím Bluetooth.

→Při připojování nového zařízení přepněte pro připojení na režim „BT PAIRING“.
(Stiskněte na ovladači tlačítko ✉ PAIR nebo stiskněte na jednotce alespoň na 5 sekund tlačítko (Zdroj).)
→Pokud je zařízení Soundbar připojeno k jinému zařízení, změnu můžete provést tím, že zařízení odpojíte.
→Připojte jej znovu, poté co ho odeberete ze seznamu reproduktorů Bluetooth zařízení, ke kterému se chcete připojit. (Samsung TV: Domů ( → Menu → Nastavení ( ) → Všechna nastavení ( → Zvuk → Zvukový výstup → Seznam reproduktorů Bluetooth)
→Automatické propojení s televizorem může být vypnuto. Pokud je zařízení Soundbar v režimu „BT READY“, na 5 s podržte na dálkovém ovladači zařízení Soundbar tlačítko Vlevo a vyberte ON-TV CONNECT. Pokud se zobrazí OFF-TV CONNECT, provedte změnu výběru opětovným podržením tlačítka Vlevo na 5 s.
→Odpojte a znovu připojte zástrčku napájení a zkuste to znovu.
→ Inicializujte produkt a zkuste to znovu. (Viz strana 37.)

Při připojení prostřednictvím Bluetooth zmizí zvuk.

→Některá zařízení mohou při umístění příliš blízko k zařízení Soundbar způsobovat vysokofrekvenční rušení, např. mikrovlnné trouby, bezdrátové směrovače atd.
→Pokud zařízení připojené prostřednictvím Bluetooth přemístíte příliš daleko od zařízení Soundbar, může zmizet zvuk. Přesuňte zařízení blíže k zařízení Soundbar.
→Pokud je část vašeho těla v kontaktu s vysílačem a přijímačem signálu Bluetooth nebo je produkt nainstalovaný na kovovém nábytku, může docházet ke zmizení zvuku. Ověřte prostředí pro instalaci a podmínky pro používání.

Vícenásobné připojení Bluetooth nefunguje.

→Když je televizor připojený k Soundbar, vícenásobné připojení Bluetooth nemusí fungovat. Odpojte Soundbar od televizoru a opakujte akci.
→Zkontrolujte, zda je zapnuté nastavení Vícenásobné připojení Bluetooth. (Viz část Při připojení prostřednictvím Bluetooth zmizí zvuk..)
→Odpojte zařízení, které aktuálně přehrává zvuk, spárujte ho se zařízením, které chcete připojit, a potom znovu připojte předchozí zařízení.
→Jestliže není zvuk slyšet ani po správném připojení, přečtěte si část Při připojení prostřednictvím Bluetooth zmizí zvuk..

Soundbar se nezapne automaticky s televizorem.

→Pokud vypnete zařízení Soundbar při sledování televize, je synchronizace napájení s televizorem neaktivní. Nejdříve televizor vypněte.

13 LICENCE

Dolby

ATMOS

Dotazy a požadavky týkající se otevřených zdrojů směřujte na Samsung Open Source (http://opensource.samsung.com)

15 DŮLEŽITÉ UPOZORNĚNÍ K SERVISU

• Obrázky a ilustrace v této uživatelské příručce jsou pouze informativní a mohou se lišit od vlastního vzhledu přístroje.
• Může být účtován režijní poplatek, pokud
  (a) požádáte o výjezd technika a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
  (b) odevzdáte přístroj v servisním středisku a není zjištěna vada přístroje (např. příčinou potíží bylo to, že jste si nepřečetli tuto příručku)
• Výše režijního poplatku vám bude sdělena před zahájením práce v servisu nebo před návštěvou technika u vás.

16 TECHNICKÉ ÚDAJE A DALŠÍ INFORMACE

Technické údaje

Název modelu HW-Q600C
USB 5V/0,5A
Hmotnost 3,8 kg
Rozměry (Š x V x H) 1030,0 x 57,0 x 105,0 mm
Rozsah provozních teplot +5°C až +35°C
Rozsah provozní vlhkosti 10 % ~ 75 %
ZESILOVAČJmenovitý výstupní výkon	200W (30W x 6 + 10W x 2)
Podporované formáty pro přehrávání	Dolby 5.1ch / Dolby Digital Plus / Dolby TRUE HD / Dolby ATMOS / DTS:X MA / DTS:X / DTS-HDMA / DTS-HD HRA / DTS Express / DTS 96/24 / DTS-ES / DTS Digital Surround / LPCM 8ch
Název subwooferu PS-WC67B
Hmotnost 5,5 kg
Rozměry (Š x V x H) 184,0 x 343,0 x 295,0 mm
ZESILOVAČJmenovitý výstupní výkon	160W
Celkový příkon v pohotovostním režimu (W) 2,0W
BluetoothMetoda deaktivace portu	Chcete-li vypnout funkci Bluetooth Power, podržte stisknuté tlačítko SOUND MODE na déle než 5 sekund.

POZNÁMKY

• Společnost Samsung Electronics Co., Ltd si vyhrazuje právo změnit specifikace bez upozornění.
• Hmotnost a rozměry jsou přibližné.

- Společnost Samsung tímto prohlašuje, že toto rádiové zařízení vyhovuje požadavkům Směrnice 2014/53/EU a příslušných zákonných podmínek ve Spojeném království. Úplný text prohlášení o shodě je k dispozici na následující internetové adrese: http://www.samsung.com. Přejděte do menu Podpora a zadejte název modelu. Toto zařízení může být provozováno ve všech zemích EU a ve Spojeném království.

• VÝSTUPNÍ VÝKON BEZDRÁTOVÉHO ZAŘÍZENÍ

Maximální výkon vysílače (RF)

100mW při 2,4GHz – 2,4835GHz

25mW při 5,725GHz – 5,825GHz

(Platí pro země se systémem odděleného sběru)

Tato značka na baterii, návodu nebo obalu znamená, že baterie v tomto výrobku nesmí být na konci své životnosti likvidovány společně s jiným domovním odpadem. Případně vyznačené symboly chemikálií Hg, Cd nebo Pb upozorňují na to, že baterie obsahuje rtuť, kadmium nebo olovo v množství překračujícím referenční úrovně stanovené směrnicí ES 2006/66.

Pokud baterie nejsou správně zlikvidovány, mohou tyto látky poškodit zdraví osob nebo životní prostředí. Pro ochranu přírodních zdrojů a pro podporu opakovaného využívání materiálů oddělte, prosím, baterie od ostatních typů odpadu a nechte je recyklovat prostřednictvím místního bezplatného systému zpětného odběru baterií.

(Elektrický & elektronický odpad)

(Platí pro země se systémem odděleného sběru)

Toto označení na výrobku, jeho příslušenství nebo dokumentaci znamená, že výrobek a jeho elektronické příslušenství (například nabíječku, náhlavní sadu, USB kabel) je po skončení životnosti zakázáno likvidovat jako běžný komunální odpad. Možným negativním dopadům na životní prostředí nebo lidské zdraví způsobeným nekontrolovanou likvidací zabráníte oddělením zmíněných produktů od ostatních typů odpadu a jejich zodpovědnou recyklací za účelem udržitelného využívání druhotných surovin.

Uživatelé z řad domácností by si měli od prodejce, u něhož produkt zakoupili, nebo u příslušného městského úřadu vyžádat informace, kde a jak mohou tyto výrobky odevzdat k bezpečné ekologické recyklaci.

Podnikoví uživatelé by měli kontaktovat dodavatele a zkontrolovat všechny podmínky kupní smlouvy. Tento výrobek a jeho elektronické příslušenství nesmí být likvidován spolu s ostatním průmyslovým odpadem.

Informace o závazcích společnosti Samsung v oblasti životního prostředí a dodržování zákonných povinností v souvislosti s jednotlivými produkty, jako je např. REACH, OEEZ, baterie, najdete na: www.samsung.com/uk/aboutsamsung/sustainability/environment/our-commitment/data/

NAŘÍZENÍ KOMISE (EU) 2019/1782

Požadavky na ekodesign vnějších napájecích zdrojů

www.samsung.com/global/ecodesign_component

BEZPEČNOSTNÉ INFORMÁCIE

BEZPEČNOSTNÉ VAROVANIA

ABY STE PREDIŠLI RIZIKU VZNIKU POŽIARU A RIZIKU ÚRAZU ELEKTRICKÝM PRÚDOM, NEODSTRAŇUJTE PREDNÝ (ANI ZADNÝ) KRYT. ZARIADENIE SA NEPOKÚŠAJTE SVOJPOMOCNE OPRAVOVAŤ. OPRAVY PRENECHAJTE KVALIFIKOVANÉMU SERVISNÉMU PRACOVNÍKOVI.

Vloženie batérií pred použitím dialkového ovládania (2 batérie AAA) ____ 9

Pripojenie elektrického napájania 15

Vloženie batérií pred použitím dial'kového ovládania (2 batérie AAA)

Vždy, ked' potlačíte tlačidlo WOOFER nahor a podržíte ho po dobu 5 sekúnd, režim sa prepne v tomto poradí: „OFF-TV REMOTE“ (predvolený režim), „SAMSUNG-TV REMOTE“, „ALL-TV REMOTE“.

Tlačidlo na dial'kovom ovládaní	Displej Stav
	(Predvolený režim)	Vypnút dial'kové ovládanie televízora.
		Zapnút infračervené dial'kové ovládanie televízora Samsung.
		Zapnút infračervené dial'kové ovládanie televízora od iného výrobcu.

04 PRIPOJENIE ZARIADENIA SOUNDDBAR

Pripojenie elektrického napájania

- Ak odpojíte a znova zapojíte napájací kábel v čase, ked'je produkt zapnutý, zariadenie Soundbar sa automaticky zapne.

1. Na dialkovom ovládaní stlačte tlačidlo ✝ PAIR a potvrd'te režim „BT PAIRING“.

(ALEBO)

- Ked'je TV pripojený, na prednom displeji zariadenia Soundbar sa zobrazí text [Názov TV] → „BT“.

- Ak sa v zozname zobrazí údaj o v minulosti pripojenom zariadení Soundbar (napr. „Soundbar Q6C-Series(Bluetooth)“), vymažte ho.

• Následne zopakujte kroky 1 až 3.

1. Na dial'kovom ovládaní stlačte tlačidlo ✝ PAIR a potvrd'te režim „BT PAIRING“.

(ALEBO)

Na hornom paneli alebo na dialkovom ovládaní stlačte tlačidlo (Zdroj) a následne ho prepnite do hociktorého režimu okrem „BT“.

1. Zapojte jednotku USB do USB portu na počítači.

Ked'je zariadenie Soundbar zapnuté, stlačte naraz tlačidlá – +(Hlasitost) na zariadení a podržte ich aspoň 5 sekúnd. Na displeji sa zobrazí správa INIT OK a Soundbar sa resetuje.

UPOZORNENIE

Ak dialkový ovládač nefunguje.

→Namierte zariadenie priamo na Soundbar.
→Vymeňte batérie.

[Správna likvidácia batérií v tomto výrobku]

Správna likvidácia tohoto výrobku

(Elektrotechnický & elektronický odpad)
