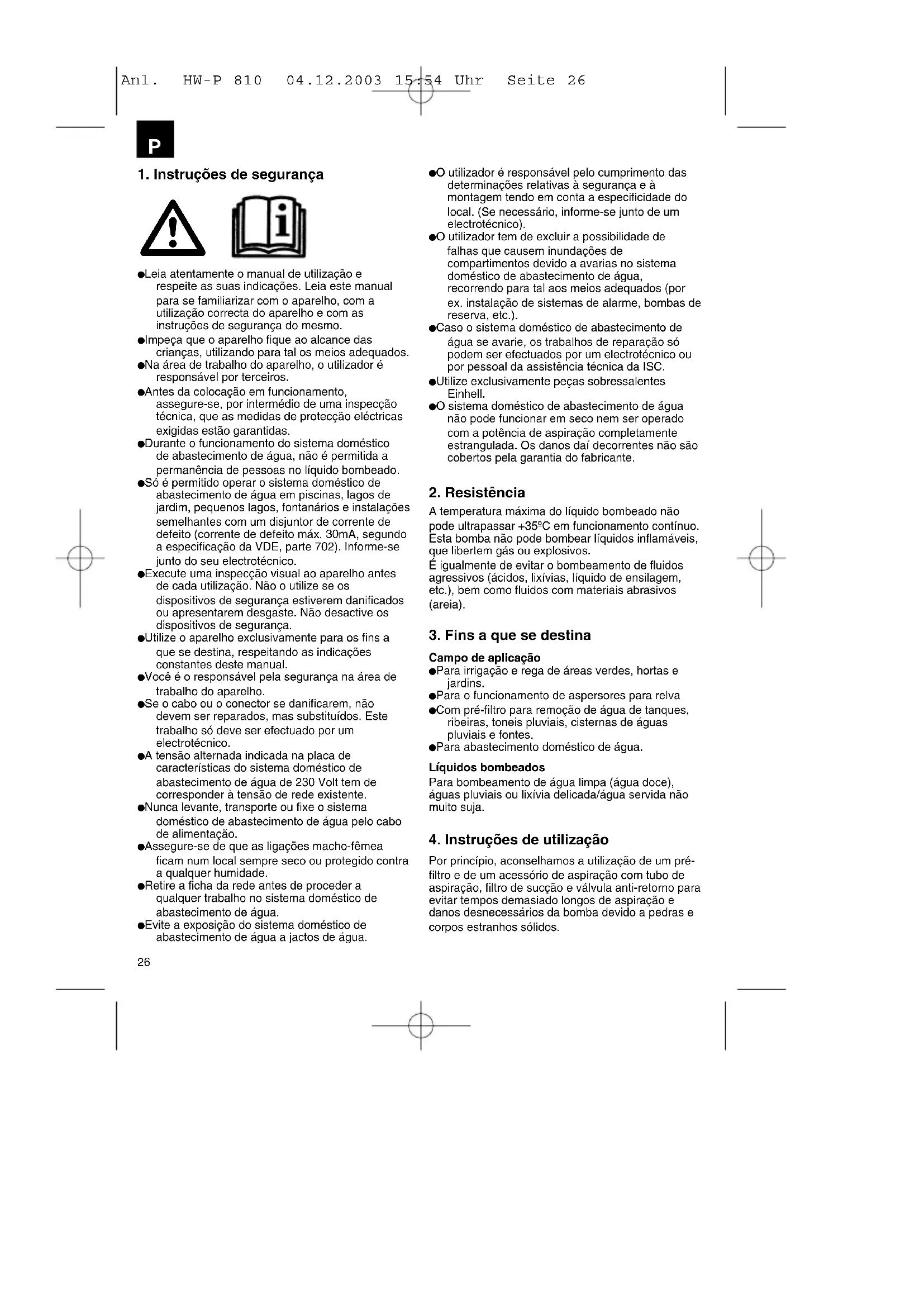

MANUAL DE UTILIZADOR HW-P 810 Prowork

Leia atentamente o manual de utilização e respeite as suas indicações. Leia este manual para se familiarizar com o aparelho, com a utilização correcta do aparelho e com as instruções de segurança do mesmo. Impeça que o aparelho fique ao alcance das crianças, utilizando para tal os meios adequados. Na área de trabalho do aparelho, o utilizador é responsável por terceiros. Antes da colocação em funcionamento, assegure-se, por intermédio de uma inspecção técnica, que as medidas de protecção eléctricas exigidas estão garantidas. Durante o funcionamento do sistema doméstico de abastecimento de água, não é permitida a permanência de pessoas no líquido bombeado. Só é permitido operar o sistema doméstico de abastecimento de água em piscinas, lagos de jardim, pequenos lagos, fontanários e instalações semelhantes com um disjuntor de corrente de defeito (corrente de defeito máx. 30mA, segundo a especificação da VDE, parte 702). Informe-se junto do seu electrotécnico. Execute uma inspecção visual ao aparelho antes de cada utilização. Não o utilize se os dispositivos de segurança estiverem danificados ou apresentarem desgaste. Não desactive os dispositivos de segurança. Utilize o aparelho exclusivamente para os fins a que se destina, respeitando as indicações constantes deste manual. Você é o responsável pela segurança na área de trabalho do aparelho. Se o cabo ou o conector se danificarem, não devem ser reparados, mas substituídos. Este trabalho só deve ser efectuado por um electrotécnico. A tensão alternada indicada na placa de características do sistema doméstico de abastecimento de água de 230 Volt tem de corresponder à tensão de rede existente. Nunca levante, transporte ou fixe o sistema doméstico de abastecimento de água pelo cabo de alimentação. Assegure-se de que as ligações macho-fêmea ficam num local sempre seco ou protegido contra a qualquer humidade. Retire a ficha da rede antes de proceder a qualquer trabalho no sistema doméstico de abastecimento de água. Evite a exposição do sistema doméstico de abastecimento de água a jactos de água. O utilizador é responsável pelo cumprimento das determinações relativas à segurança e à montagem tendo em conta a especificidade do local. (Se necessário, informe-se junto de um electrotécnico). O utilizador tem de excluir a possibilidade de falhas que causem inundações de compartimentos devido a avarias no sistema doméstico de abastecimento de água, recorrendo para tal aos meios adequados (por ex. instalação de sistemas de alarme, bombas de reserva, etc.). Caso o sistema doméstico de abastecimento de água se avarie, os trabalhos de reparação só podem ser efectuados por um electrotécnico ou por pessoal da assistência técnica da ISC. Utilize exclusivamente peças sobressalentes Einhell. O sistema doméstico de abastecimento de água não pode funcionar em seco nem ser operado com a potência de aspiração completamente estrangulada. Os danos daí decorrentes não são cobertos pela garantia do fabricante.

A temperatura máxima do líquido bombeado não pode ultrapassar +35ºC em funcionamento contínuo. Esta bomba não pode bombear líquidos inflamáveis, que libertem gás ou explosivos. É igualmente de evitar o bombeamento de fluidos agressivos (ácidos, lixívias, líquido de ensilagem, etc.), bem como fluidos com materiais abrasivos (areia).

3. Fins a que se destina

Campo de aplicação Para irrigação e rega de áreas verdes, hortas e jardins. Para o funcionamento de aspersores para relva Com pré-filtro para remoção de água de tanques, ribeiras, toneis pluviais, cisternas de águas pluviais e fontes. Para abastecimento doméstico de água. Líquidos bombeados Para bombeamento de água limpa (água doce), águas pluviais ou lixívia delicada/água servida não muito suja.

4. Instruções de utilização

Por princípio, aconselhamos a utilização de um pré- filtro e de um acessório de aspiração com tubo de aspiração, filtro de sucção e válvula anti-retorno para evitar tempos demasiado longos de aspiração e danos desnecessários da bomba devido a pedras e corpos estranhos sólidos.

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 265. Dados técnicos: Prowork HW-P 810 Ligação à rede eléctrica 230 V – 50 Hz Potência requerida 500 Watt Caudal máx. 3100 l/h Altura manométrica máx. 39 m Pressão máx. de bombeamento 3,9 bar Altura máx. de aspiração 8,5 m Conexão de pressão e de aspiração 1” rosca interior Temperatura máx. da água 35ºC Capacidade do depósito 20 l Pressão de conexão a cerca de 1,5 bar Pressão de desconexão a cerca de 3 bar Refª 41.731.24

6. Ligação eléctrica

A ligação eléctrica é efectuada por uma tomada com contactos protegidos de 230 V – 50 Hz com protecção por fusíveis de, pelo menos, 10 amperes. O controlador de temperatura incorporado protege o motor de sobrecargas e bloqueios, desligando automaticamente a bomba, em caso de sobreaquecimento. Logo que arrefeça, esta volta a ligar-se por si só.

7. Tubo de aspiração

O diâmetro do tubo de aspiração, quer se trate de uma mangueira ou de um tubo, deve ter, pelo menos, 1 polegada; se a altura de aspiração for superior a 5 m, aconselhamos a utilização de um tubo de 1

/4 polegada. Monte a válvula de sucção (válvula de pé) juntamente com o ralo ao tubo de sucção. Se isso não for possível, tem de instalar-se uma válvula de retenção no tubo de sucção. Instale o tubo de aspiração em sentido ascendente do ponto de retirada de água até à bomba. Evite em qualquer circunstância colocar o tubo de aspiração por cima da bomba, dado que as bolhas de ar aí formadas retardam e impedem o processo de aspiração. O tubo de aspiração e a tubagem de pressão devem montar-se de forma a não exercerem qualquer pressão mecânica sobre a bomba. A válvula de aspiração deve ficar suficientemente submersa para evitar que a bomba funcione em seco quando o nível da água baixa. Um tubo de aspiração mal vedado, ao aspirar ar, impede a aspiração de água. Evite aspirar corpos estranhos (areia, etc.), se necessário instale um pré-filtro.

8. Ligação da tubagem de pressão

A tubagem de pressão (tem de ter, pelo menos, 3/4“) tem de estar directamente ligada, ou através de um niple roscado, à ligação da tubagem de pressão (rosca interior 1“) da bomba. Obviamente que é possível utilizar um tubo flexível de pressão de 1/2“ com as respectivas uniões roscadas. O débito é, no entanto, reduzido pelo tubo flexível de pressão mais pequeno. Durante o processo de aspiração devem abrir-se totalmente os dispositivos de fecho existentes no tubo flexível de pressão (pulverizadores, válvulas, etc.) para que o ar existente no tubo de aspiração possa sair livremente. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 279. Colocação em funcionamento Coloque o sistema doméstico de abastecimento de água num local estável, plano e horizontal. Ateste o corpo da bomba na ligação da tubagem de pressão com água. Um tubo de aspiração cheio acelera o processo de aspiração. Ligue o tubo de aspiração e a tubagem de pressão de forma estanque. Feche a tubagem de pressão. Ligue a bomba – a aspiração pode durar até 5 minutos quando utilizar a altura máx. de aspiração. A bomba desliga-se ao atingir uma pressão de desconexão de 3 bar. Depois de a pressão baixar devido ao consumo de água, a bomba liga-se automaticamente (pressão de conexão 1,5 bar, aprox.).

10. Indicações de manutenção

O sistema doméstico de abastecimento de água não carece, praticamente, de manutenção. Contudo, para uma longa vida útil, aconselhamos verificações e cuidados regulares. Atenção! Antes de proceder a quaisquer trabalhos de manutenção deve cortar-se a alimentação de tensão do sistema doméstico de abastecimento de água, retirando, para o efeito, da tomada de corrente, a ficha de ligação à rede da bomba. Se não utilizar a bomba por um longo período de tempo ou em caso de baixas temperaturas, esta deve ser bem enxaguada, completamente esvaziada e armazenada seca. Caso haja perigo de gelo ou geada, o sistema doméstico de abastecimento de água tem de ser completamente esvaziado. Depois de o aparelho ter estado parado por muito tempo, ligue-o e desligue-o por instantes para verificar se o rotor gira sem problemas. Se o sistema doméstico de abastecimento de água estiver entupido, ligue a tubagem de pressão à conduta de água e retire a mangueira de aspiração. Abra a conduta de água. Ligue várias vezes a bomba durante cerca de dois segundos. Desta forma podem, na maior parte das vezes, eliminar-se os entupimentos. Encontram-se no reservatório de pressão uma bolsa de água dilatável e uma câmara de ar, cuja pressão tem de ser, no máx., de 1,3 bar. Quando é bombeada água para a bolsa de água, esta dilata e aumenta a pressão na câmara de ar até à pressão de desconexão. Se a pressão de ar for demasiado baixa, terá de ser novamente aumentada. Para isso, aparafusar a tampa de plástico ao recipiente e acrescentar a pressão que falta através da válvula, com uma bomba de ar para pneus que tenha um manómetro.

11. Substituir o cabo de ligação à rede

eléctrica Atenção! Desligar o aparelho da rede eléctrica! Se o cabo de ligação à rede eléctrica estiver danificado, só pode ser substituído por um electrotécnico.

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 28Atenção! Nunca deixe o sistema doméstico de abastecimento de água bombear em seco.

13. Encomenda de peças sobressalentes

Ao encomendar peças sobressalentes, tem de indicar o seguinte: Modelo do aparelho Refª do aparelho Número de identificação do aparelho Refª da peça sobressalente necessária Declaramos expressamente que, em conformidade com a lei sobre a responsabilidade dos produtos, não nos responsabilizamos por danos causados nos nossos aparelhos por uma reparação incorrecta ou por uma substituição de peças por outras de outro fabricante ou caso se utilizem as nossas peças originais, mas a reparação não for feita pelos nossos serviços de assistência técnica ISC.

O motor não funciona Causas Solução Não há tensão de rede Verificar a tensão Rotor da bomba bloqueado – o controlador da Desmontar e limpar a bomba temperatura desligou-se A bomba não aspira Causas Solução A válvula de aspiração não está dentro de água Pôr a válvula de aspiração dentro de água A câmara da bomba está sem água Encher de água pela ligação de aspiração Ar no tubo de aspiração Verificar a estanqueidade do tubo de aspiração Tubo de aspiração mal vedado Limpar o tubo de aspiração Filtro de sucção (válvula de aspiração) entupido Limpar o filtro de sucção Altura máxima de aspiração ultrapassada Verificar altura de aspiração Líquido bombeado insuficiente Causas Solução Altura de aspiração demasiado elevada Verificar altura de aspiração Filtro de sucção sujo Limpar o filtro de sucção O nível da água baixa rapidamente Colocar a válvula de aspiração mais fundo Potência da bomba diminui devido a substâncias Limpar a bomba e substituir as peças que poluentes apresentem desgaste O interruptor térmico desliga a bomba Causas Solução Motor sobrecarregado – atrito por haver demasiadas Desmontar e limpar a bomba, evitar aspirar matérias estranhas matérias estranhas (filtro)

A reprodução ou duplicação, mesmo que parcial, da documentação e dos anexos dos produtos, carece da autorização expressa da ISC GmbH.
