BEDIENUNGSANLEITUNG HW-P 810 Prowork

Art.-Nr.: 41.731.24 I.-Nr.: 01013

BedienungsanleitungHauswasserwerk Operating InstructionsHouse Waterworks Mode d’emploiSystème domestique de pompage d’eau GebruiksaanwijzingHuiswatervoorzieningsinstallatie Instrucciones de usoSistema doméstico de bombeo de agua BruksanvisningAutomatiskt vattenpumpssystem Manual de instruçõesSistema doméstico de abastecimento de água √‰ËÁ›· ¯Ú‹Û˘™˘Û΢‹ ·Ú·ÁˆÁ‹˜ ÓÂÚÔ‡ ÔÈÎȷ΋˜ ¯Ú‹Û˘ HW-P 810 Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 12

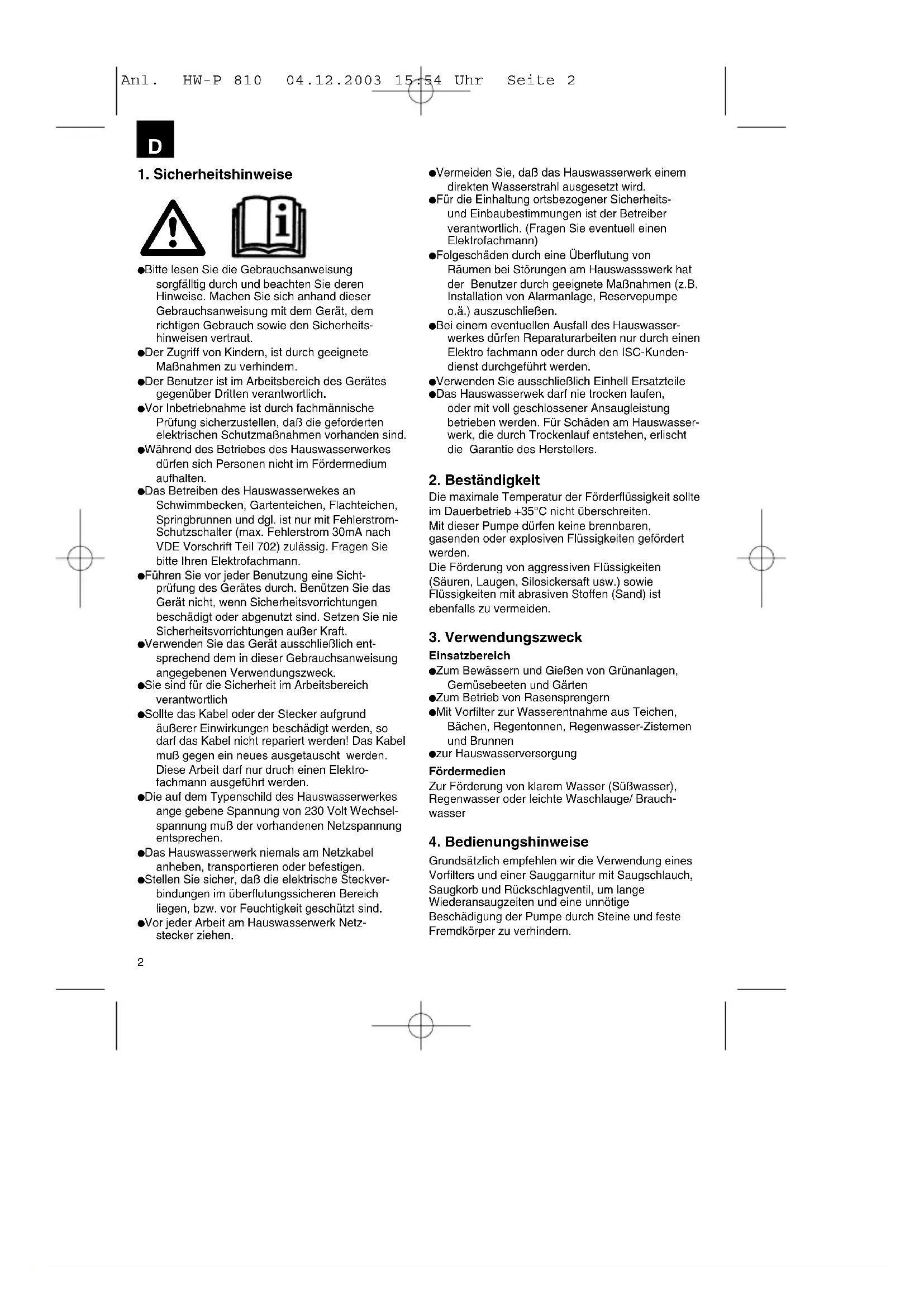

1. Sicherheitshinweise

Bitte lesen Sie die Gebrauchsanweisung sorgfälltig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheits- hinweisen vertraut. Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern. Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich. Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß die geforderten elektrischen Schutzmaßnahmen vorhanden sind. Während des Betriebes des Hauswasserwerkes dürfen sich Personen nicht im Fördermedium aufhalten. Das Betreiben des Hauswasserwekes an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom- Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sie bitte Ihren Elektrofachmann. Führen Sie vor jeder Benutzung eine Sicht- prüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft. Verwenden Sie das Gerät ausschließlich ent- sprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck. Sie sind für die Sicherheit im Arbeitsbereich verantwortlich Sollte das Kabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darf das Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden. Diese Arbeit darf nur druch einen Elektro- fachmann ausgeführt werden. Die auf dem Typenschild des Hauswasserwerkes ange gebene Spannung von 230 Volt Wechsel- spannung muß der vorhandenen Netzspannung entsprechen. Das Hauswasserwerk niemals am Netzkabel anheben, transportieren oder befestigen. Stellen Sie sicher, daß die elektrische Steckver- bindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind. Vor jeder Arbeit am Hauswasserwerk Netz- stecker ziehen. Vermeiden Sie, daß das Hauswasserwerk einem direkten Wasserstrahl ausgesetzt wird. Für die Einhaltung ortsbezogener Sicherheits- und Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann) Folgeschäden durch eine Überflutung von Räumen bei Störungen am Hauswassswerk hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.ä.) auszuschließen. Bei einem eventuellen Ausfall des Hauswasser- werkes dürfen Reparaturarbeiten nur durch einen Elektro fachmann oder durch den ISC-Kunden- dienst durchgeführt werden. Verwenden Sie ausschließlich Einhell Ersatzteile Das Hauswasserwek darf nie trocken laufen, oder mit voll geschlossener Ansaugleistung betrieben werden. Für Schäden am Hauswasser- werk, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

Die maximale Temperatur der Förderflüssigkeit sollte im Dauerbetrieb +35°C nicht überschreiten. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden. Die Förderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

Einsatzbereich Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Gärten Zum Betrieb von Rasensprengern Mit Vorfilter zur Wasserentnahme aus Teichen, Bächen, Regentonnen, Regenwasser-Zisternen und Brunnen zur Hauswasserversorgung Fördermedien Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlauge/ Brauch- wasser

4. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Rückschlagventil, um lange Wiederansaugzeiten und eine unnötige Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 23

6. Elektrischer Anschluß

Der elektrische Anschluß erfolgt an einer Schutz- kontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperatur- wächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

Der Durchmesser der Saugleistung, ob Schlauch oder Rohr, sollte mindestens 1 Zoll betragen; bei mehr als 5 m Saughöhe wird 1

/4 Zoll empfohlen. Saugventil (Fußventil) mit Saugkorb an die Saugleitung montieren. Falls nicht möglich, muß ein Rückschlagventil in die Saugleitung installiert werden. Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbe- dingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzögern und verhindern den Ansaugvorgang. Saug- und Druckleitung sind so anzubringen, daß diese keine machanischen Druck auf die Pumpe ausüben. Das Saugventil sollte genügend tief im Wasser liegen, sodaß durch Absinken des Wasser- standes ein Trockenlauf der Pumpe vermieden wird. Eine undichte Saugleitung verhindert, durch Luft- ansaugen, das Ansaugen des Wassers. Vermeiden Sie das Ansaugen von Fremdkörpern (Sand usw.), falls notwendig ist ein Vorfilter anzu- bringen.

8. Druckleitungsanschluß

Die Druckleitung (sollte mind. 3/4” sein) muß direkt oder über einen Gewindenippel an den Druckleitungsanschluß (1” IG ) der Pumpe angeschlossen werden. Selbstverständlich kann mit entsprechenden Verschraubungen ein 1/2” Druckschlauch ver- wendet werden. Die Förderleistung wird durch den kleineren Druckschlauch reduziert. Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrorgane (Spritzdüsen, Ventile etc.) voll zu öffnen, damit die, in der Saugleitung vorhandene, Luft frei entweichen kann.

5. Technische Daten:

Prowork HW-P 810 Netzanschluß: 230V ~ 50 Hz Aufnahmeleistung: 500 Watt Fördermenge max. 3100 l/h Förderhöhe max. 39 m Förderdruck max. 3,9 bar Ansaughöhe max. 8,5 m Druck und Sauganschluß: 1” IG Wassertemperatur max. 35°C Behälterinhalt: 20 l Einschaltdruck bei ca.: 1,5 bar Ausschaltdruck bei ca.: 3 bar Art.-Nr.: 41.731.24 Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 39. Inbetriebnahme Das Hauswasserwerk auf festen, ebenen und waagrechten Standort aufstellen. Pumpengehäuse am Druckleitungsanschluß mit Wasser auffüllen. Ein Auffüllen der Saugleitung beschleunigt den Ansaugvorgang. Saug- und Druckleitung dicht anschließen. Druckleitung schließen. Pumpe anschließen – das Ansaugen kann bei max. Ansaughöhe bis zu 5 Minuten dauern. Die Pumpe schaltet bei Erreichen des Abschalt- druckes von 3 bar ab. Nach Abfall des Druckes durch Wasserverbrauch schaltet die Pumpe selbsttätig ein (Einschalt- druck ca. 1,5 bar)

10. Wartungshinweise

Das Hauswasserwerk ist weitgehend wartungs- frei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung! Vor jeder Wartung ist das Hauswasserwerk spannungsfrei zu Schalten, hierzu ziehen Sie den Netzstecker der Pumpe aus der Steck- dose. Vor längerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzu- spülen, komplett zu entleeren und trocken zu lagern. Bei Frostgefahr muß das Hauswasserwerk vollkommen entleert werden. Nach längeren Stillstandzeiten durch kurzes Ein- Aus-Schalten prüfen, ob ein einwandfreies Drehen des Rotors erfolgt. Bei eventueller Verstopfung des Hauswasser- werkes, schließen Sie die Druckleitung an die Wasserleitung an und nehmen den Saug- schlauch ab. Öffnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise können Verstopfungen in den häufigsten Fällen beseitigt werden. Im Druckbehälter befindet sich ein dehnbarer Wassersack sowie ein Luftraum, dessen Druck ca. 1,3 bar max. betragen soll. Wenn nun Wasser in den Wassersack gepumpt wird, so dehnt sich dieser aus und erhöht den Druck im Luftraum bis zum Abschaltdruck. Bei zu geringem Luftdruck sollte dieser wieder erhöht werden. Dazu ist der Kunststoffdeckel am Behälter abzuschrauben und mit Reifenfüllmesser über das Ventil der fehlende Druck zu ergänzen.

11. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, darf diese nur durch einen Elektro-Fachmann gewechselt werden.

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 45

Kein Motoranlauf Ursachen Beheben Netzspannung fehlt Spannung überprüfen Pumpenrad blockiert-Thermowächter hat abgeschaltet Pumpe zerlegen und reinigen Pumpe saugt nicht an Ursachen Beheben Saugventil nicht im Wasser Saugventil im Wasser anbringen Pumpenraum ohne Wasser Wasser in Ansauganschluß füllen Luft in der Saugleitung Dichtigkeit der Saugleitung überprüfen Saugventil undicht Saugventil reinigen Saugkorb (Saugventil) verstopft Saugkorb reinigen max. Saughöhe überschritten Saughöhe überprüfen Fördermenge ungenügend Ursachen Beheben Saughöhe zu hoch Saughöhe überprüfen Saugkorb verschmutzt Saugkorb reinigen Wasserspiegel sinkt rasch Saugventil tiefer legen Pumpenleistung verringert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen Thermoschalter schaltet die Pumpe ab Ursache Beheben Motor überlastet-Reibung durch Pumpe demontieren und reinigen, Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern (Filter) Achtung! Das Hauswasserwerk darf nicht trocken laufen.

13. Ersatzteilbestellung

Bei der Ersatzteilbestellung sollten folgende Angaben gemacht werden: Typ des Gerätes Artikelnummer des Gerätes Ident-Nummer des Gerätes Ersatzteil-Nummer des erforderlichen Ersatzteils Wir weisen ausdrücklich darauf hin, daß wir nach dem Produkthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original Einhell-Teile, oder von uns freigegebene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst druchgeführt wird. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 56

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 1213

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 211. Säkerhetsanvisningar

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 291. Àԉ›ÍÂȘ ·ÛÊ·Ï›·˜

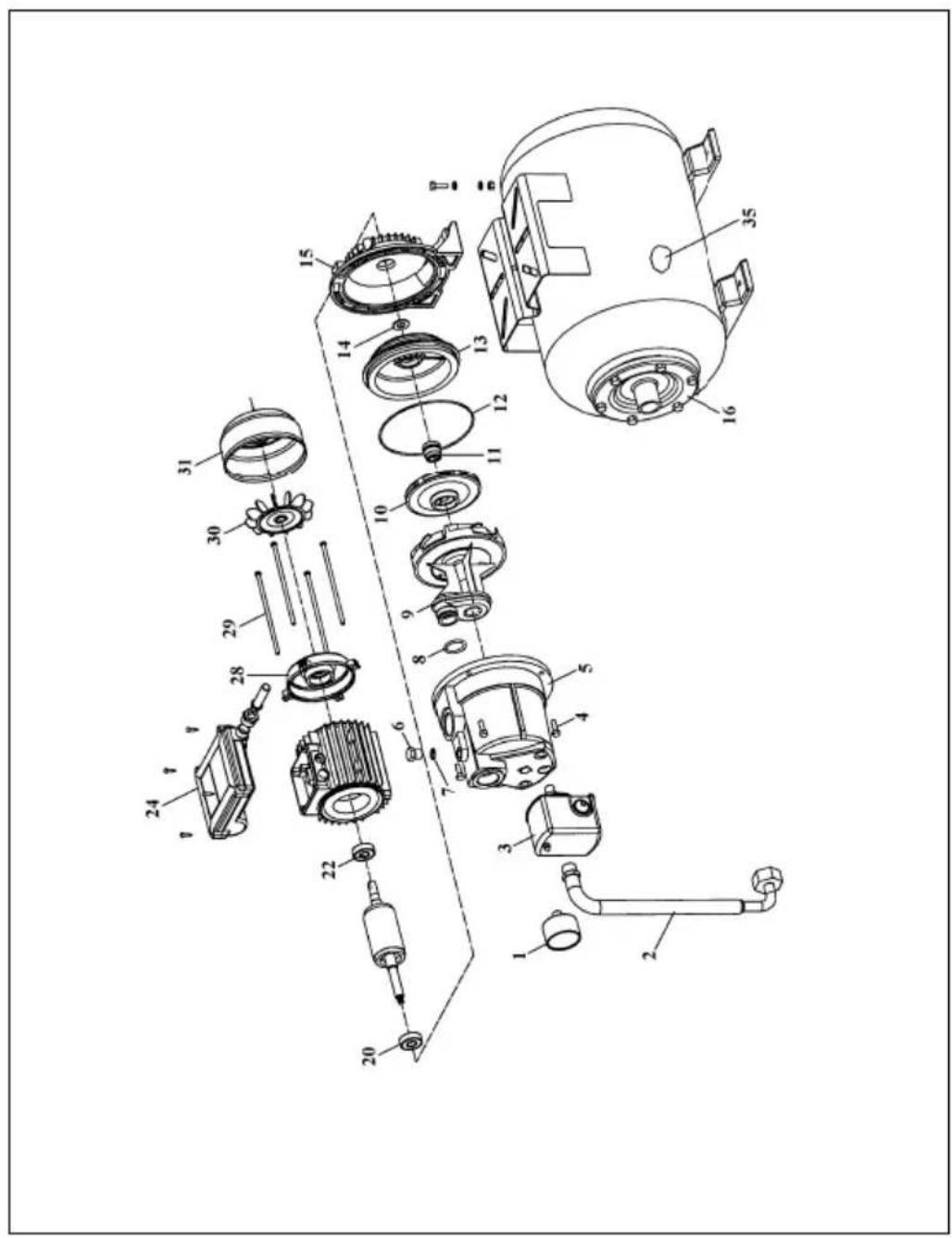

• ÓÙÈηٿÛÙ·ÛË ÙÌËÌ¿ÙˆÓ Ì fi¯È ÁÓ‹ÛÈ· ·ÓÙ·ÏÏ·ÎÙÈο, ‹ ÂÊfiÛÔÓ ¯ÚËÛÈÌÔÔÈ‹ıËÎ·Ó ÂÍ·ÚÙ‹Ì·Ù· Ô˘ ‰ÂÓ ¤¯Ô˘Ì ÂÁÎÚ›ÓÂÈ Î·È Ë ÂÈÛ΢‹ ‰ÂÓ ¤ÁÈÓ ·fi ÙÔ ÙÌ‹Ì· Â͢ËÚ¤ÙËÛ˘ ISC. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 33Ersatzteilzeichnung HW-P 810 Art.Nr. 41.731.24, I-Nr. 01013

BrunhölzlLeiter Produkt-Management

• Ó·ÊÂÚfiÌÂÓË ‰È‡ı˘ÓÛË Û¤Ú’È˜. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 37Technische Änderungen vorbehaltenTechnical changes subject to changeSous réserve de modificationsTechnische wijzigingen voorbehoudenSalvo modificaciones técnicasSalvaguardem-se alterações técnicasFörbehåll för tekniska förändringarΟ κατασκεναστς διατηρε το δικαωµατεχνικν αλλαγν GARANTIEURKUNDE Auf das in der Anleitung bezeichnete Gerät geben wir 2 Jahre Garantie, für den Fall, dass unser Produkt mangelhaft sein sollte. Die 2-Jahres-Frist beginnt mit dem Gefahrenübergang oder der Übernahme des Gerätes durch den Kunden. Voraussetzung für die Geltendmachung der Garantie ist eine ordnungsgemäße Wartung entsprechend der Bedienungsanleitung sowie die be- stimmungsgemäße Benutzung unseres Gerätes. Selbstverständlich bleiben Ihnen die gesetzlichen Gewähr- leistungsrechte innerhalb dieser 2 Jahre erhalten. Die Garan- tie gilt für den Bereich der Bundesrepublik Deutschland oder der jeweiligen Länder des regionalen Hauptvertriebspartners als Er- gänzung der lokal gültigen gesetzlichen Vorschriften. Bitte be- achten Sie Ihren Ansprechpartner des regional zuständigen Kun- dendienstes oder die unten aufgeführte Serviceadresse. ISC GmbH · International Service Center Eschenstraße 6 · D-94405 Landau/Isar (Germany) Info-Tel. [phone] • Telefax 0 99 51-26 10 und 52 50 Service- und Infoserver: http://www.isc-gmbh.info

UAE Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 39 Der Nachdruck oder sonstige Vervielfältigung von Dokumentation und Begleitpapieren der Produkte, auch auszugsweise ist nur mit aus- drücklicher Zustimmung der ISC GmbH zulässig.
