HW-P 810 - Pompe à eau Prowork - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil HW-P 810 Prowork au format PDF.
| Caractéristiques techniques | Pompe à eau Prowork HW-P 810, puissance 800W, débit maximum 3000 L/h, hauteur de refoulement jusqu'à 30 m. |
|---|---|
| Utilisation | Idéale pour le pompage d'eau claire, irrigation de jardins, vidange de bassins et de caves. |
| Maintenance et réparation | Vérifier régulièrement le filtre, nettoyer les impuretés, contrôler le câblage électrique. |
| Sécurité | Utiliser uniquement dans des environnements secs, éviter le contact avec l'eau, respecter les normes électriques. |
| Informations générales | Garantie de 2 ans, poids de 5 kg, dimensions compactes pour un rangement facile. |
FOIRE AUX QUESTIONS - HW-P 810 Prowork
Questions des utilisateurs sur HW-P 810 Prowork
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice HW-P 810 - Prowork et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil HW-P 810 de la marque Prowork.
MODE D'EMPLOI HW-P 810 Prowork

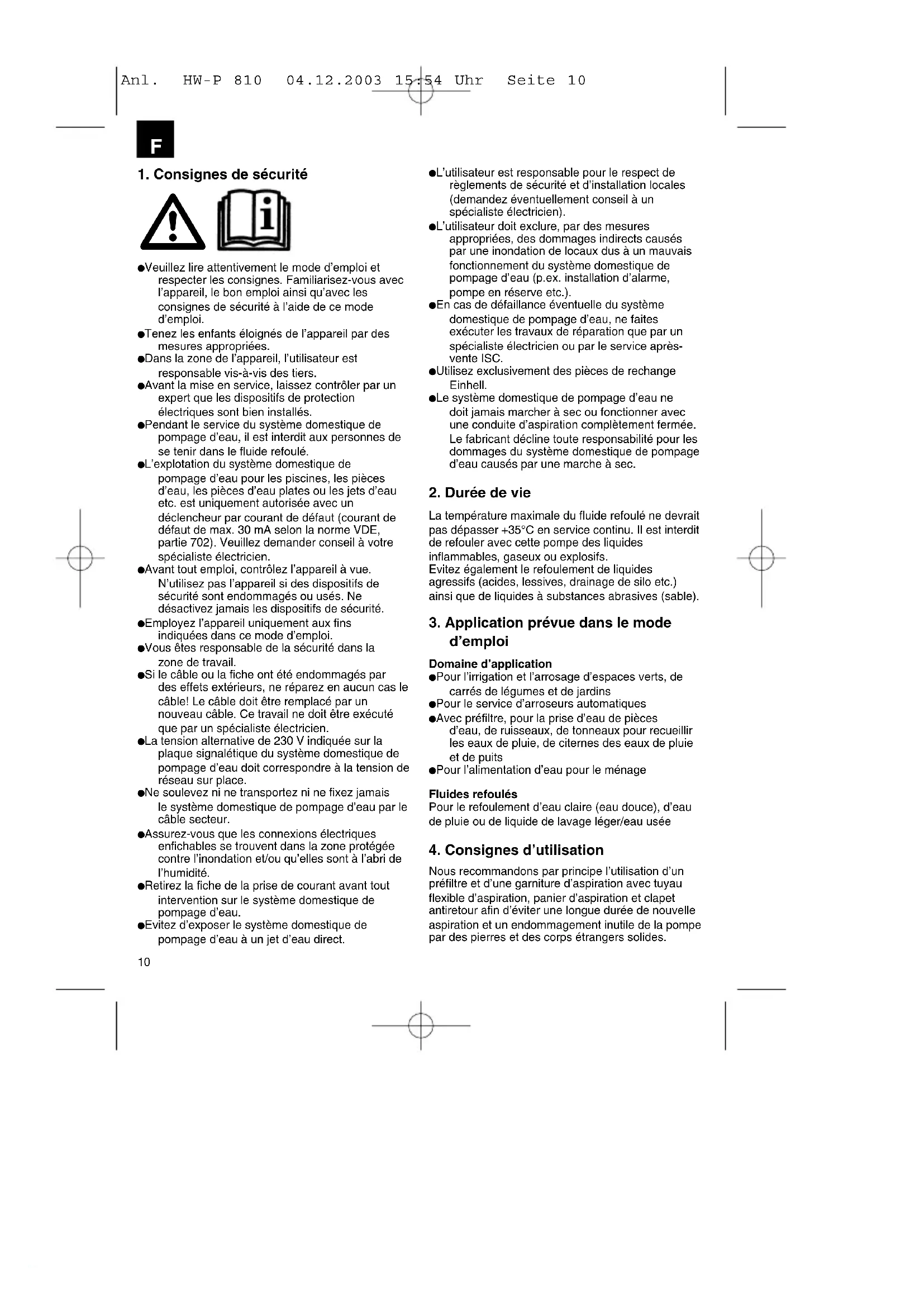

1. Consignes de sécurité
Veuillez lire attentivement le mode d’emploi et respecter les consignes. Familiarisez-vous avec l’appareil, le bon emploi ainsi qu’avec les consignes de sécurité à l’aide de ce mode d’emploi. Tenez les enfants éloignés de l’appareil par des mesures appropriées. Dans la zone de l’appareil, l’utilisateur est responsable vis-à-vis des tiers. Avant la mise en service, laissez contrôler par un expert que les dispositifs de protection électriques sont bien installés. Pendant le service du système domestique de pompage d’eau, il est interdit aux personnes de se tenir dans le fluide refoulé. L’explotation du système domestique de pompage d’eau pour les piscines, les pièces d’eau, les pièces d’eau plates ou les jets d’eau etc. est uniquement autorisée avec un déclencheur par courant de défaut (courant de défaut de max. 30 mA selon la norme VDE,
partie 702). Veuillez demander conseil à votre
spécialiste électricien. Avant tout emploi, contrôlez l’appareil à vue. N’utilisez pas l’appareil si des dispositifs de sécurité sont endommagés ou usés. Ne désactivez jamais les dispositifs de sécurité. Employez l’appareil uniquement aux fins indiquées dans ce mode d’emploi. Vous êtes responsable de la sécurité dans la zone de travail. Si le câble ou la fiche ont été endommagés par des effets extérieurs, ne réparez en aucun cas le câble! Le câble doit être remplacé par un nouveau câble. Ce travail ne doit être exécuté que par un spécialiste électricien. La tension alternative de 230 V indiquée sur la plaque signalétique du système domestique de pompage d’eau doit correspondre à la tension de réseau sur place. Ne soulevez ni ne transportez ni ne fixez jamais le système domestique de pompage d’eau par le câble secteur. Assurez-vous que les connexions électriques enfichables se trouvent dans la zone protégée contre l’inondation et/ou qu’elles sont à l’abri de l’humidité. Retirez la fiche de la prise de courant avant tout intervention sur le système domestique de pompage d’eau. Evitez d’exposer le système domestique de pompage d’eau à un jet d’eau direct. L’utilisateur est responsable pour le respect de règlements de sécurité et d’installation locales (demandez éventuellement conseil à un spécialiste électricien). L’utilisateur doit exclure, par des mesures appropriées, des dommages indirects causés par une inondation de locaux dus à un mauvais fonctionnement du système domestique de pompage d’eau (p.ex. installation d’alarme, pompe en réserve etc.). En cas de défaillance éventuelle du système domestique de pompage d’eau, ne faites exécuter les travaux de réparation que par un spécialiste électricien ou par le service après- vente ISC. Utilisez exclusivement des pièces de rechange Einhell. Le système domestique de pompage d’eau ne doit jamais marcher à sec ou fonctionner avec une conduite d’aspiration complètement fermée. Le fabricant décline toute responsabilité pour les dommages du système domestique de pompage d’eau causés par une marche à sec.
La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu. Il est interdit de refouler avec cette pompe des liquides inflammables, gaseux ou explosifs. Evitez également le refoulement de liquides agressifs (acides, lessives, drainage de silo etc.) ainsi que de liquides à substances abrasives (sable).
3. Application prévue dans le mode
d’emploi Domaine d’application Pour l’irrigation et l’arrosage d’espaces verts, de carrés de légumes et de jardins Pour le service d’arroseurs automatiques Avec préfiltre, pour la prise d’eau de pièces d’eau, de ruisseaux, de tonneaux pour recueillir les eaux de pluie, de citernes des eaux de pluie et de puits Pour l’alimentation d’eau pour le ménage Fluides refoulés Pour le refoulement d’eau claire (eau douce), d’eau de pluie ou de liquide de lavage léger/eau usée
4. Consignes d’utilisation
Nous recommandons par principe l’utilisation d’un préfiltre et d’une garniture d’aspiration avec tuyau flexible d’aspiration, panier d’aspiration et clapet antiretour afin d’éviter une longue durée de nouvelle aspiration et un endommagement inutile de la pompe par des pierres et des corps étrangers solides. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 1011
5. Caractéristiques techniques:
Prowork HW-P 810 Branchement secteur: 230 V ~ 50 Hz Puissance absorbée: 500 Watt Débit max.: 3100 l/h Hauteur de refoulement max.: 39 m Pression de refoulement max.: 3,9 bar Hauteur d’aspiration max.: 8,5 m Raccord de pression et d’aspiration: 1” IG Température d’eau max.: 35° C Capacité du réservoir: 20 l Pression de mise en circuit env.: 1,5 bar Pression de mise hors circuit env.: 3 bar N° d’art.: 41.731.24
6. Installation électrique
Le raccordement électrique s’effectue sur une prise de courant de sécurité de 230 V ~ 50 Hz. Protection par fusible: au moins 10 ampères. Le thermostat installé protège le moteur contre une surcharge ou un blocage. En cas de surchauffe, le thermostat arrête automatiquement la pompe; après son refroidissement, la pompe se remet automatiquement en marche.
7. Conduite d’aspiration
Le diamètre de la conduite d’aspiration, soit un tuyau flexible soit un tube, devrait être d’au moins 1 pouce; pour une hauteur d’aspiration de plus de 5 m, nous recommandons 1
/4 pouces. Montez la soupape d’aspiration (soupape de pied) avec le panier d’aspiration sur la conduite d’aspiration. Si cela n’est pas possible, il faut installer un clapet anti-retour dans la conduite d’aspiration. Posez la conduite d’aspiration de façon à monter à partir de la prise d’eau vers la pompe. Evitez absolument la pose de la conduite d’aspiration au-dessus du niveau de la pompe. Les bulles d’air dans la conduite d’aspiration retardent ou empêchent le processus d’aspiration. Installez la conduite d’aspiration et de refoulement de manière à ne pas exercer une pression mécanique sur la pompe. La soupape d’aspiration devrait se trouver à une profondeur suffisante dans l’eau de sorte qu’une baisse du niveau d’eau ne puisse pas provoquer une marche à sec. Une conduite non étanche empèche l’aspiration d’eau à cause de l’aspiration d’air. Evitez l’aspiration de corps étrangers (sable etc.); le cas échéant, installez un préfiltre.
8. Raccordement de la conduite de
refoulement La conduite de refoulement (elle devrait être d’au moins 3/4”) doit être raccordée directement ou par un raccord fileté au raccord de la conduite de refoulement (1” filet intérieur) de la pompe. Evidemment, vous pouvez utiliser un tuyau de refoulement de 1/2” avec des raccords vissés correspondants. Le débit est réduit par le tuyau de refoulement plus petit. Pendant le processus d’aspiration, ouvrez pleinement les organes d’obturation dans la conduite de refoulement (buse de pulvérisation, soupapes etc.) pour laisser échapper librement l’air dans la conduite d’aspiration. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 119. Mise en service Placez le système domestique de pompage d’eau sur une surface stable, plane et horizontale. Remplissez le corps de pompe d’eau sur le côté du raccord de la conduite de refoulement. Un remplissage de la conduite d’aspiration accélère le processus d’aspiration. Raccordez la conduite d’aspiration et de refoulement de manière étanche. Fermez la conduite de refoulement. Raccordez la pompe - l’aspiration peut durer jusqu’à 5 minutes pour une hauteur d’aspiration maximale. La pompe se met hors circuit au moment où elle atteint la pression de mise hors circuit de 3 bar. Après une diminution de la pression suite à la consommation d’eau, la pompe se met automatiquement en circuit (pression de mise en circuit env. 1,5 bar).
10. Instructions d’entretien
Le système domestique de pompage d’eau est largement exempt d’entretien. Pour assurer une longue durée de vie, nous recommandons cependant un contrôle et un entretien réguliers. Attention! Avant tout entretien, débranchez le système automatique de pompage d’eau; à cet effet, retirez la fiche de contact de la pompe de la prise de courant. Avant un arrêt prolongé ou avant le stockage en hiver, rincez soigneusement la pompe à l’eau, vidangez-la complètement et stockez-la dans un endroit sec. En cas de risque de gel, vidangez complètement le système domestique de pompage d’eau. Après une période d’arrêt prolongé, vérifiez par une brève mise en et hors circuit si le rotor tourne irréprochablement. En cas de bouchage éventuel du système domestique de pompage d’eau, raccordez la conduite de refoulement à la conduite d’eau et enlevez le tuyau flexible d’aspiration. Ouvrez la conduite d’eau. Mettez la pompe plusieurs fois en circuit pendant 2 secondes. De cette façon, vous pouvez le plus souvent éliminer les bouchages. Un sac à eau expansible se trouve dans le réservoir à pression ainsi qu’un espace à air dont la pression doit s’élever à max. env. 1,3 bar. Si alors de l’eau est pompée dans le sac à eau, celui-ci s’agrandit et augmente la pression dans l’espace à air jusqu’à ce que la pression de mise hors circuit soit atteinte. En cas de pression d’air trop faible, il faut à nouveau augmenter la presssion. Pour ce faire, dévissez le couvercle plastique sur le réservoir et complétez la pression manquante par la valve à l’aide d’un pistolet de gonflage à manomètre.
11. Changement du câble
d’alimentation Attention! Déconnectez l’appareil du réseau! En cas de câble d’alimentation défectueux, ne le faites changer que par un spécialiste électricien.
Aucun démarrage du moteur Causes Remèdes La tension de secteur manque Vérifier la tension Blocage de la roue à aubes - arrêt du thermostat Démonter la pompe et la nettoyer La pompe n’aspire pas Causes Remèdes La soupape d’aspiration ne se trouve pas dans l’eau Installer la soupape d’aspiration dans l’eau Corps de pompe sans eau Remplir de l’eau dans le raccord d’aspiration De l’air se trouve dans la conduite d’aspiration Vérifier l’étanchéité de la conduite d’aspiration La soupape d’aspiration n’est pas étanche Nettoyer la soupape d’aspiration Le panier d’aspiration (soupape d’aspiration) est bouché Nettoyer le panier d’aspiration La hauteur d’aspiration max. est dépassée Contrôler la hauteur d’aspiration Débit insuffisant Causes Remèdes La hauteur d’aspiration est trop élevée Contrôler la hauteur d’aspiration Le panier d’aspiration est sali Nettoyer le panier d’aspiration Le niveau d’eau baisse rapidement Abaisser la soupape d’aspiration La capacité de pompage diminue à cause Nettoyer la pompe et remplacer les de substances nocives pièces soumises à l’usure Le thermorupteur met la pompe hors circuit Causes Remèdes Le moteur est surchargé - frottement trop élevé Démonter la pompe et la nettoyer par des corps étrangers Empêcher l’aspiration de corps étrangers (filtre) Attention! Le système domestique de pompage d’eau ne doit pas marcher à sec.
13. Commande de pièces de rechange
Pour les commandes de pièces de rechange, veuillez indiquer les références suivantes: Type de l’appareil No. d’article de l’appareil No. d’identification de l’appareil No. de pièce de rechange requise Nous attirons expressément votre attention sur le fait que - conformément à la loi relative à la responsabilité des producteurs - nous déclinons toute responsabilité concernant des dégâts causés par une réparation non appropriée ou par le remplacement de pièces autres que nos pièces de rechange Einhell ou les pièces autorisées de notre part et si la réparation n’a pas été exécutée par le service après-vente ISC. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 1314
La réimpression ou une autre reproduction de la documentation et des documents d’accompagnement des produits, même incomplète, n’est autorisée qu’avec l’agrément exprès de l’entreprise ISC GmbH.
