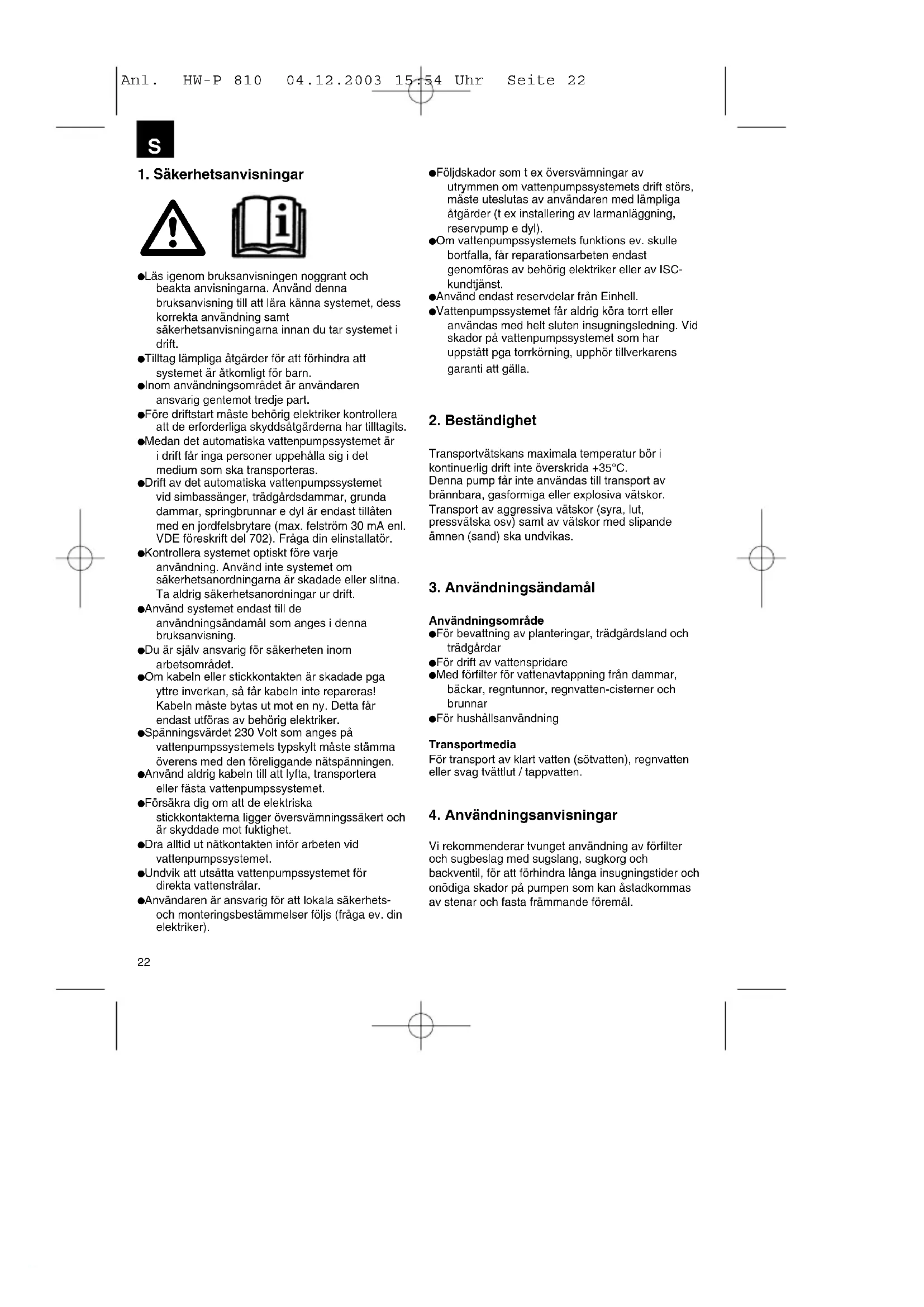

BRUKSANVISNING HW-P 810 Prowork

Läs igenom bruksanvisningen noggrant och beakta anvisningarna. Använd denna bruksanvisning till att lära känna systemet, dess korrekta användning samt säkerhetsanvisningarna innan du tar systemet i drift. Tilltag lämpliga åtgärder för att förhindra att systemet är åtkomligt för barn. Inom användningsområdet är användaren ansvarig gentemot tredje part. Före driftstart måste behörig elektriker kontrollera att de erforderliga skyddsåtgärderna har tilltagits. Medan det automatiska vattenpumpssystemet är i drift får inga personer uppehålla sig i det medium som ska transporteras. Drift av det automatiska vattenpumpssystemet vid simbassänger, trädgårdsdammar, grunda dammar, springbrunnar e dyl är endast tillåten med en jordfelsbrytare (max. felström 30 mA enl. VDE föreskrift del 702). Fråga din elinstallatör. Kontrollera systemet optiskt före varje användning. Använd inte systemet om säkerhetsanordningarna är skadade eller slitna. Ta aldrig säkerhetsanordningar ur drift. Använd systemet endast till de användningsändamål som anges i denna bruksanvisning. Du är själv ansvarig för säkerheten inom arbetsområdet. Om kabeln eller stickkontakten är skadade pga yttre inverkan, så får kabeln inte repareras! Kabeln måste bytas ut mot en ny. Detta får endast utföras av behörig elektriker. Spänningsvärdet 230 Volt som anges på vattenpumpssystemets typskylt måste stämma överens med den föreliggande nätspänningen. Använd aldrig kabeln till att lyfta, transportera eller fästa vattenpumpssystemet. Försäkra dig om att de elektriska stickkontakterna ligger översvämningssäkert och är skyddade mot fuktighet. Dra alltid ut nätkontakten inför arbeten vid vattenpumpssystemet. Undvik att utsätta vattenpumpssystemet för direkta vattenstrålar. Användaren är ansvarig för att lokala säkerhets- och monteringsbestämmelser följs (fråga ev. din elektriker). Följdskador som t ex översvämningar av utrymmen om vattenpumpssystemets drift störs, måste uteslutas av användaren med lämpliga åtgärder (t ex installering av larmanläggning, reservpump e dyl). Om vattenpumpssystemets funktions ev. skulle bortfalla, får reparationsarbeten endast genomföras av behörig elektriker eller av ISC- kundtjänst. Använd endast reservdelar från Einhell. Vattenpumpssystemet får aldrig köra torrt eller användas med helt sluten insugningsledning. Vid skador på vattenpumpssystemet som har uppstått pga torrkörning, upphör tillverkarens garanti att gälla.

Transportvätskans maximala temperatur bör i kontinuerlig drift inte överskrida +35°C. Denna pump får inte användas till transport av brännbara, gasformiga eller explosiva vätskor. Transport av aggressiva vätskor (syra, lut, pressvätska osv) samt av vätskor med slipande ämnen (sand) ska undvikas.

3. Användningsändamål

Användningsområde För bevattning av planteringar, trädgårdsland och trädgårdar För drift av vattenspridare Med förfilter för vattenavtappning från dammar, bäckar, regntunnor, regnvatten-cisterner och brunnar För hushållsanvändning Transportmedia För transport av klart vatten (sötvatten), regnvatten eller svag tvättlut / tappvatten.

4. Användningsanvisningar

Vi rekommenderar tvunget användning av förfilter och sugbeslag med sugslang, sugkorg och backventil, för att förhindra långa insugningstider och onödiga skador på pumpen som kan åstadkommas av stenar och fasta främmande föremål.

Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 225. Características técnicas Prowork HW -P 810 Nätanslutning 230 V ~ 50 Hz Effektbehov 500 Watt Transportmängd max. 3100 l/h Transporthöjd max. 39 m Transporttryck max. 3,9 bar Sughöjd max. 8,5 m Tryck- och suganslutning 1“ IG Vattentemperatur max. 35 °C Behållarvolym 20 l Inkopplingstryck vid ca. 1,5 bar Urkopplingstryck vid ca. 3 bar Art.-nr. 41.731.24

Elektrisk anslutning vid ett jordat vägguttag 230 V ~ 50 Hz. Säkring minst 10 Ampere. Motorn skyddas mot överbelastning eller blockering med den inbyggda temperatursensorn. Vid överhettning kopplar temperatursensorn ur pumpen automatiskt och efter avkylningen kopplas pumpen automatiskt in på nytt.

Sugledningens diameter, oavsett om rör eller slang, bör uppgå till minst 1 tum, vid mer än 5 m sughöjd rekommenderar vi 1

/4 tum. Montera en sugventil (fotventil) med insugningskorg på sugledningen. Om detta inte är möjligt måste en backventil installeras i sugledningen. Lägg sugledningen stigande från vattenkällan upp till pumpen. Undvik tvunget att lägga sugledningen över pumpens höjd, luftbubblor i sugledningen fördröjer och förhindrar insugningen. Lägg sug- och tryckledning på ett sådant sätt att dessa inte utövar något mekaniskt tryck på pumpen. Sugventilen bör ligga tillräckligt djupt i vattnet, så att pumpen inte kör torrt när vattennivån sjunker. Vid en otät sugledning förhindras insugning av vatten eftersom luft sugs in. Undvik insugning av främmande föremål (sand osv), använd ett förfilter om så är nödvändigt.

8. Tryckledningsanslutning

Tryckledningen (bör vara minst 3/4”“) måste vara kopplad till pumpens tryckledningsanslutning (1“ IG) antingen direkt eller via en gängnippel. Givetvis kan en 1/2” tryckslang med lämplig skruvkoppling även användas. Transportprestandan reduceras av den mindre tryckslangen. Under insugningen måste spärrdonen (munstycken, ventiler osv) i tryckledningen öppnas helt, så att luften som finns i sugledningen kan strömma ut helt. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 2324

Ställ vattenpumpssystemet på ett fast, jämnt och vågrätt underlag. Fyll pumphuset med vatten vid tryckledningsanslutningen. Om sugledningen fylls på, påskyndas insugningen. Anslut sug- och tryckledning tätt. Stäng tryckledningen. Anslut pumpen - vid max. sughöjd kan insugningen dröja upp till 5 minuter. Pumpen kopplar ur när urkopplingstrycket 3 bar har nåtts. Efter att trycket har fallit pga vattenförbrukning, kopplar pumpen in automatiskt (inkopplingstryck ca. 1,5 bar).

10. Underhållsanvisningar

Vattenpumpssystemet är till största delen inte i behov av underhåll. För lång livslängd rekommenderar vi dock regelbunden kontroll och skötsel. Obs! Inför varje underhåll måste spänningen kopplas ifrån vattenpumpssystemet. För detta ändamål ska du dra ut pumpens stickkontakt ur vägguttaget. Inför längre avbrott eller förvaring under vintern måste pumpen spolas igenom noggrant med vatten, tömmas komplett och därefter förvaras på en torr plats. Vid risk för frost måste vattenpumpssystemet tömmas helt. Efter längre stillestånd kan du koppla in systemet under kort tid, för att se om rotorn roterar ordentligt. Vid ev. blockering i vattenpumpssystemet, anslut tryckledningen till vattenledningen och ta av sugslangen. Öppna vattenledningen. Koppla in pumpen under max. två sekunder. På detta sätt kan de flesta blockeringar åtgärdas. I tryckbehållaren finns en töjbar vattensäck samt ett luftutrymme, vars tryck ska uppgå till 1,3 bar. Om vatten pumpas in i vattensäcken, så tänjs denna ut och höjer trycket i luftutrymmet upp till urkopplingstrycket. Vid för lågt lufttryck bör detta höjas på nytt. För detta ändamål måste behållarens plastlock skruvas av och det otillräckliga trycket höjas via ventilen med hjälp av en däcktrycksmätare.

11. Utbyte av nätledning

Obs! Koppla ur systemet från nätet. Vid defekt nätledning får denna endast bytas ut av behörig elektriker. Anl. HW-P 810 04.12.2003 15:54 Uhr Seite 24Obs! Vattenpumpssystemet får inte köra torrt.

13. Reservdelsbeställning

Vid reservdelsbeställning måste följande uppgifter anges: Systemets typ Systemets artikelnummer Systemets ID-nummer Reservdelsnummer för resp. reservdel Vi understryker att vi enligt Lagen om produktansvar inte ansvarar för skador som har åstadkommits av våra maskiner, om dessa har förorsakats av ej ändamålsenlig reparation eller av att våra original Einhell-delar eller av oss tillåtna delar ej har använts vid utbyte av delar, och reparationen ej har utförts av ISC-kundtjänst.

Motorn startar inte Orsak Åtgärd Nätspänning saknas Kontrollera nätspänningen Pumphjul blockerat - termosensor har kopplat ur Demontera och rengör pumpen Pumpen suger inte in Orsak Åtgärd Sugventil inte i vatten Lägg ner sugventilen i vatten Pumputrymme utan vatten Fyll på vatten vid insugningsanslutningen Luft i sugledning Kontrollera att sugledningen är tät Sugventil otät Rengör sugventilen Sugkorg (sugventil) otät Rengör sugkorgen Max. sughöjd överskriden Kontrollera sughöjden Otillräcklig transportmängd Orsak Åtgärd Sughöjd för stor Kontrollera sughöjden Sugkorg nedsmutsad Rengör sugkorgen Vattennivån sjunker snabbt Lägg sugventilen djupare Pumpprestanda sjunker pga skadliga ämnen Rengör pumpen och byt ut slitagedelar Termobrytaren kopplar ur pumpen Orsak Åtgärd Motor överbelastad - friktion pga främmande partiklar Demontera och rengör pumpen, förhindra att för stor främmande partiklar sugs in (filter)

Eftertryck eller annan duplicering av dokumentation och medföljande underlag för produkter, även utdrag, är endast tillåtet med uttryckligt tillstånd från ISC GmbH.
